Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между экраном и стеной (см. рисунок 1).

Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для печь. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.

Вы не надо. Но в случае крайней необходимости утверждаются: методы:

• Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
• Использование массивный, изолированный, заводской дымоход с 9-дюймовое воздушное пространство для горючих материалов.
• Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
• Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от внешней стенки дымоходной секции и горючих материалов.

Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами для листового металла, заклепками или другими утвержденные средства.

№ Каждый должен выходить в отдельный дымоход. Множественные подключения может стать причиной выхода дымовых газов и искр из одного дымового отверстия к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накапливаются, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе UL-списка, заводские дымоходы.

Оба безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии.Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.

Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.

№ Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.

NFPA 211 заявляет следующее:

• The дымоход не должен превышать поперечное сечение не более чем в три раза. область выхода дымохода.
• The система должна быть спроектирована и установлена ​​так, чтобы ее можно было осмотрел и почистил.
• А устройство, работающее на твердом топливе, НЕ должно пропускать воздух внутрь или через заводской камин, если он специально не перечислены для этой цели.

Это должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу.Он должен быть на два фута выше, чем все, что находится в радиусе 10 футов, включая саму крышу, нависающие деревья, прилегающие здания и т. д.

креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от вида сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:

• Использование Оборудование для сжигания древесины, материалы для дымоходов и дымоходы, внесенные в списки UL установка устройства в соответствии с инструкциями производителя.
• Правильный определение размеров дымохода и комплектующих.
• Дом небольшой горячий огонь на короткое время, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
• Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. сжечь небольшое количество креозота.
• Использование только хорошо выдержанные твердые породы.
• Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2

Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Безопасность дровяной печи | III

Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.

Пожарная опасность — одна из них.

Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с неосторожной установкой или неправильным использованием.

Цель данной брошюры — помочь восполнить пробел в знаниях о дровяных печах, предоставляя некоторую базовую информацию о выборе, установке, использовании и обслуживании отопительного оборудования на твердом топливе.

Вот некоторые основные правила, которые можно и нельзя:

DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO — установить печь на негорючую огнеупорную основу.
DO —Попросите каменщика или другого компетентного лица осмотреть дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открытие окна считается щелью для вентиляции.
DO — утилизируйте золу в закрытом металлическом контейнере вне дома.

НЕ — протяните трубу печи через стену или потолок, если нет альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕ — подсоединяйте дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
ЗАПРЕЩАЕТСЯ — разжигайте огонь с помощью горючих жидкостей, например бензина.
НЕ — мусор сжигать в печи; это может привести к возгоранию дымохода.
ЗАПРЕЩАЕТСЯ — дрова должны сгореть без присмотра или на ночь.

Выбор печи

Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали.Ищите печи, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.

Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Также следует тщательно проверить ножки, петли, решетки и жалюзи.

Если вы живете в передвижном доме, убедитесь, что ваша печь относится к типу, специально одобренному для использования в таком жилище.

Установка

Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту. Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.

Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.

Если вы планируете использовать существующий дымоход, его расположение и длина будут определяющими факторами. Обратите внимание на эти рекомендации:

• Горизонтальный участок неизолированной трубы печи не должен составлять более трех четвертей длины участка дымохода выше точки, в которой труба соединяется с дымоходом.
Стандарты
• Национальной ассоциации противопожарной защиты (NFPA) предусматривают наличие зазора в 36 дюймов между печью комнатного обогревателя и любой горючей поверхностью стены или потолка. Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.

Очень важно уделять особое внимание установке печи на полу. Для соответствия стандартам NFPA:

• Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, никогда не должны устанавливаться на горючие полы или иметь под ними какие-либо горючие материалы, если это не разрешено их списком .
• Печи, имеющие ножки или подставки, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырехдюймовым полым кирпичом, уложенным для обеспечения циркуляции воздуха и покрытым листовым металлом толщиной 24 мм, если это не разрешено по их списку.
• Если под топкой или основанием имеется более шести дюймов вентилируемого открытого пространства, печь может быть размещена на воспламеняемом полу, защищенном сплошным кирпичом, бетоном или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено в перечне печи.
• Защита пола должна выступать не менее чем на 18 дюймов со всех сторон печи.

Требования к дымоходу

Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:

• заглушка камина, или
• герметизирует дымоход между соединением трубы печи и проемом камина.

Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше и не более чем в три раза больше, чем у дымовой трубы.

Избегайте подключения более одного нагревательного устройства к одному дымоходу, потому что дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.

Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик произведет любой ремонт, который может потребоваться.

При каменном дымоходе труба печи должна проходить через стенку дымохода до его внутренней поверхности, , но не дальше . Для крепления трубы к кладке используйте высокотемпературный цемент.

Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, то заводской дымоход, внесенный в список признанной испытательной лаборатории, является хорошим решением. Он должен выступать не менее чем на три фута выше самой высокой точки, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.

Труба печная

Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:

Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннюю площадь поперечного сечения не меньше, чем у воротника дымохода.

Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если у него должны быть углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентом. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.

Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:

— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Его может изготовить местная компания по производству листового металла или жестянщик.)
— Металлический или обожженный наперсток из огнеупорной глины должен быть окружен кирпичной кладкой или аналогичным огнестойким материалом не менее восьми дюймов.
— В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.

Амортизаторы

Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.

Вторая заслонка выше на вертикальном участке трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.

Твоя древесина

Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте древесину, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.

Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным Службы распространения знаний Университета штата Мэн.

Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.

Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.

Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.

Разжигание огня

Обязательно откройте заслонку возле печи перед розжигом огня .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)

Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.

Если огонь горит слишком медленно, необходимо открыть тяговые жалюзи печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно добиться равномерного горения и непрерывного горячего огня.

Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью для быстрого возгорания .

Еще один способ напугать себя — использовать печь для сжигания мусора. Возникающее пламя может стать причиной пожара в дымоходе.

При пожаре

Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .

Пока вы ждете прибытия пожарных, вы можете помочь контролировать огонь, закрыв жалюзи тяги печи и сплошную заслонку в трубе печи.

Проверки

Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и дымовую трубу, а также проводите необходимый ремонт. Рекомендуется проводить более частые проверки, если вы накапливаете креозот и сажу.

Если вы не являетесь опытным и компетентным мастером своими руками, подумайте дважды, прежде чем пытаться прочистить собственный дымоход — вы можете повредить его облицовку. Лучше потратить немного денег на профессиональные услуги, чем создавать опасность пожара, которая может стоить вам тысяч долларов или даже привести к разрушению вашего дома!

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей.Чтобы упростить вам задачу, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, ближе познакомиться с дымоходной трубой. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужной вам трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но если вам нужна дополнительная помощь или вы просто не можете связаться с производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымоходной трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых дровами, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы является снятой с производства или устаревшей маркой, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры встречаются очень редко и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

• Дымоход со сплошным уплотнением — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, трубу Simpson DuraVent DuraPlus. ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.


• Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубу устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Труба прямого отвода воздуха изготовлена ​​специально для устройств с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от помещения стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

• Коаксиальная труба — Состоящая из конфигурации «труба в трубе», коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.



коаксиальный вентиляционный трубопровод

• Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.

co linear прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специальные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим устройством.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «вентиляционные отверстия сверху», «вентиляционные отверстия сзади» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При покупке этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, для одностенной печной трубы требуется 18 дюймов зазора от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания в дымоходе.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Существует несколько различных способов переоборудования дровяной трубы для печи в трубу для дымохода для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должен быть потолочный опорный короб или круглый потолочный опорный элемент, который будет использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба подсоединяется к основанию, а дымоходная труба класса A присоединяется к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стена — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямой вытяжкой. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Основной причиной сокращения использования вентиляционных труб типа B для подовых изделий является их низкая эффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок труб B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Как и в системах с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс A

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или правилу «10 футов, 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет

• Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые колпачки для прямого сброса воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.


• Заглушки для горизонтального заделывания : Одно существенное отличие от систем с прямым отводом — это возможность горизонтального заделывания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтального завершения вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.


• Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

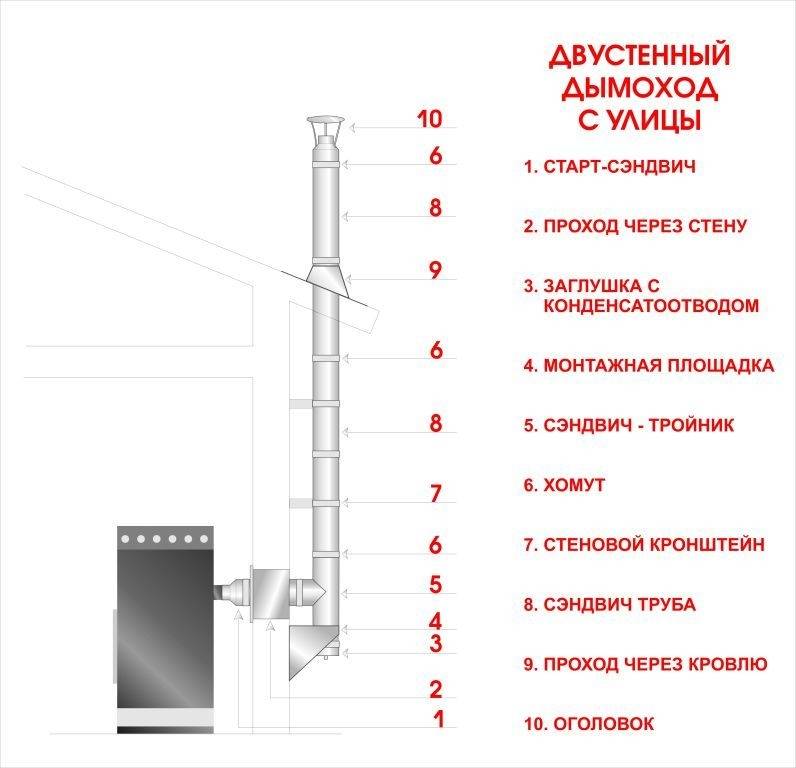

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

• Адаптер для дымохода / анкера : подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.

• Комплект колена / колена : Колена часто необходимы в дымоходных системах по разным причинам. Если у вас нет возможности вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Так что вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и трубопроводов с прямой вентиляцией используются изгибы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса A оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

• Угловой ремень / Настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.


• Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымохода к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.


• Противопожарный / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака требуется при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.


• Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.


• Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.


• Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.


• Кронштейн для удлиненной крыши : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.При проектировании дымоходной системы всегда уточняйте у местных представителей строительных норм и правил, чтобы убедиться в правильности установки. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и контент-менеджером для брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

FNR-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907

Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной работы печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны располагаться на удалении от стен и других горючие материалы для предотвращения возгорания. Их не должно быть устанавливается в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они также должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния до горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенные 24-дюймовые или более толстые рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолок. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим материалом. изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

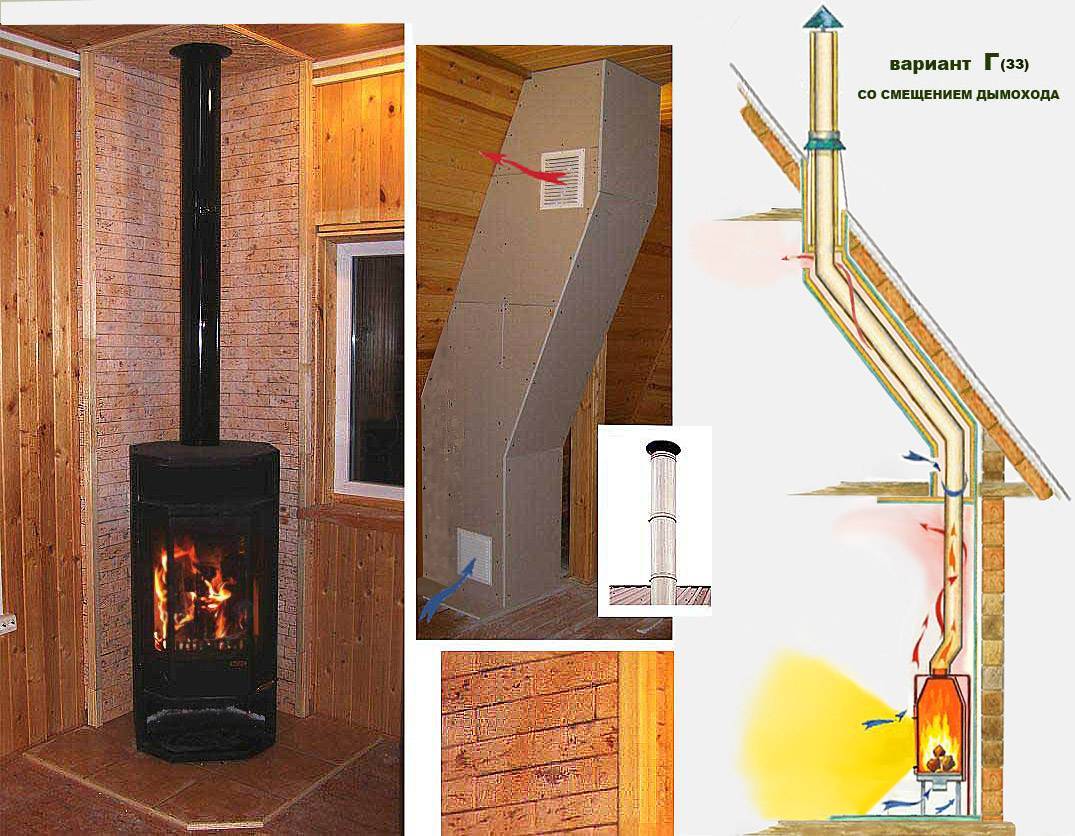

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемого, он не должен быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен как минимум тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если каминное отверстие не загерметизировано. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. пожары от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает, когда в дымоходе образуются отложения креозота. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества. и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы раз в год. Креозотовые отложения в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумным способом, и периодически осматривайте его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

Дымоходы, камины и вентиляционные отверстия. 1977. Национальная противопожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)

Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3,00 доллара США)

Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)

Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)

Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через представителя вашего округа.

FNR-79 Древесина для отопления дома

3/86 РУБ

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Предполагается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Все о дымоходах на дровах

Ни одна дровяная печь, камин или топка не могут нормально функционировать без хорошего дымохода.Хорошая труба — это:

• правильный тип для прибора, потому что есть много вариантов, некоторые не подходят;
• правильный размер для прибора, который обычно равен размеру выходного отверстия прибора;
• правильно расположен, то есть вверх через отапливаемое пространство дома; и
• правильно установлен, в точности следуя строительным нормам или инструкциям производителя.

Хорошая конструкция дымохода и системы обеспечивает желаемые рабочие характеристики:

• Огонь легко разжечь, и он быстро строится
• Дым не заполняет комнату, когда вы пытаетесь зажечь огонь
• При открытии двери для борьбы с огнем не просачивается дым
• Отсутствие неприятного запаха или холодного воздуха из очага, когда он не используется

При планировании системы сжигания дров в первую очередь вам понадобится надежный совет по подбору прибора для дымохода правильного типа и размера.Большинство розничных продавцов дровяного отопления и трубочистов могут направить вас, также могут быть государственные учреждения и публикации, которые вы можете получить на месте. Мы настоятельно рекомендуем, чтобы ваш дымоход профессионально установил кто-то, чьи рекомендации вы проверили. Вы никогда не захотите спать по ночам, задаваясь вопросом, не подвергает ли неумелая установка дымохода риску ваш дом и семью.

Это хорошие показатели дровяной печи:

(подсказка: это действительно дымоход делает работу!)

• Когда огонь не горит и вы открываете дверцу печи, воздух поступает в печь, а не наружу.
• Когда вы разжигаете огонь, дым сразу же поднимается вверх по трубе, а не в комнату.
• Правильно устроенный костер для растопки горит очень быстро и ярко.
• Когда вы открываете дверцу печи, чтобы добавить дров, дым не выходит.
• Если вы будете осторожны, вы можете включить печь, чтобы в доме не чувствовалось запаха древесного дыма.

Понимание того, как работают дымоходы

Дымоход можно рассматривать как двигатель, приводящий в действие систему отопления на дровах.Думайте о его топливе как о тепле. Думайте о мощности, которую он производит, как о сквозняке. Чем больше топлива (тепла) вы дадите этому двигателю (дымоходу), тем большую мощность (тягу) он выдает. Таким образом, чем горячее выхлопные газы, тем больше тяга. Осадка, кстати, хорошая. Это всасывание, которое предотвращает попадание дыма в комнату. Изоляция дымохода важна, потому что она помогает поддерживать выхлоп горячим до тех пор, пока он не вылетит наружу, и, таким образом, увеличивает тягу.

Дымоход работает с печью или камином в виде петли обратной связи.Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, что доставляет больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход обеспечивает большую тягу при меньшем нагреве.

Дровяные печи и камины работают на естественной тяге, а это означает, что никакие вентиляторы не способствуют вытяжке. Чтобы дымоход работал правильно, он должен получать около двадцати процентов тепловой энергии, производимой горящими дровами. Прошлый опыт показал, что когда КПД дровяной печи намного превышает 80 процентов, в дымоходах, особенно наружных, сделанных из кирпича, может начаться конденсация водяного пара.Никогда не морите дымоход голодом. Для правильного функционирования ему требуется тепло.

Зимой хорошо спроектированный и правильно установленный дымоход создает тягу и поднимает воздух вверх, даже когда огонь не горит. Когда вы разводите огонь в печи, подключенной к такому дымоходу, растопка легко воспламеняется, тяга быстро увеличивается, и вы сразу получаете красивый яркий, горячий огонь — и не курите. Это та система, которую вы хотите установить в своем доме.

Понимание того, как устроены дома

Прямые системы создают некоторый восходящий поток, даже если огонь не горит.Когда на улице холодно, теплый воздух внутри дома хочет подниматься, создавая перепад давления: низкое давление низкое в доме и высокое давление высокое в доме.

Перепад давления называется эффектом суммирования, а между зонами положительного и отрицательного давления — плоскость нейтрального давления, в которой давление в доме равно атмосферному давлению на открытом воздухе. Чем холоднее на улице, тем больше разница температур, тем сильнее эффект стека.Дымоход, установленный в середине дома, естественным образом преодолевает эффект трубы, будучи таким же теплым, но выше дома.

Дома строятся более плотно закрытыми для повышения комфорта и снижения затрат на электроэнергию. Для этого используются двери и окна с уплотнениями и стены с непрерывным воздушным барьером (обычно полиэтиленовой пленкой). Если вы включите мощную вытяжку или кухонную вытяжку с нисходящим потоком в относительно небольшом, плотно закрытом доме, она может высосать из дома столько воздуха, что давление внутри упадет настолько, что преодолеет тягу в дымоходе и высосет дым из печи. .Пока это не так часто, но может случиться.

Типичные проблемы и способы их избежать

1.

• Воздух в дымоходе, идущем вверх по дому, охлаждается, поэтому тяга в дымоходе меньше, чем эффект дымовой трубы дома, а обратная тяга дымохода делает очаг холодным и вызывает неприятные запахи
• Холодная обратная тяга также может произойти, если дымоход проникает в теплую часть здания ниже своего наивысшего уровня, что произойдет, если очаг установлен на нижней стороне потолка собора или в одноэтажной секции двухэтажного дома.
• Установите дымоход внутри здания так, чтобы он проникал в теплое пространство на самом высоком уровне, и он будет создавать сквозняк, даже если огонь не горит

2.

• Когда вы открываете дверцу печи, через отверстие должно проходить много разбавляющего воздуха, чтобы дым не попадал внутрь; если поток выхлопных газов ограничен, дым будет выкатываться в комнату

• Если возможно, идите прямо вверх; Избегайте поворотов дымохода на 90 градусов и смещений в дымоходе

3.

• Большие холодные дымоходы, похожие на старые кирпичные, всасывают тепло из выхлопных газов, вызывая медленное накопление тяги.

• Размер дымохода должен соответствовать печи и использовать изолированный дымоход, чтобы выхлоп оставался горячим и быстро двигался; никогда не используйте дымоход с воздушным охлаждением

1. Поместите дымоход в теплое помещение
2. Идите прямо вверх, без изгибов или смещений
3. Изоляция вокруг дымохода
4.Размер дымохода соответствует печи

Если вы живете в районе, где настоящая зима — земля замерзает, а на вас выпадает немного снега — или если вы живете на большой высоте — скажем, на высоте более 4000 футов — вам необходимо точно следовать этим рекомендациям по проектированию, чтобы отличная производительность. Людям, живущим на небольшой высоте с мягкими зимами, возможно, не нужно быть настолько привередливым, но, опять же, хороший дизайн всегда окупается лучшими характеристиками.

Газовые камины 101 — Все, что нужно знать

Фото: istockphoto.com

Камины всегда были одним из главных удобств для домовладельцев, желающих купить новый дом. На самом деле, по данным Национальной ассоциации домостроителей (NAHB), они занимают второе место после открытых террас, террас и веранд. Хотя стоимость добавления камина к существующему дому раньше была непомерно высокой — требовалось создание наружного каменного дымохода, дымохода, топки и, во многих случаях, опор пола, чтобы выдержать вес очага, — сегодняшние варианты — это не только доступный, но относительно легкий ремонт дома.

Связано: Газовые камины: демонстрация дизайна и вдохновения

То, что сделало их такими, — это технология и гибкость установки газовых моделей. Поскольку фактическое горение в газовых каминах не происходит, возможна установка с нулевым зазором, что, согласно Monessen Hearth Systems, означает, что «эти камины можно устанавливать в непосредственном контакте с горючими стенами и полом. Их внутренняя и внешняя конструкция оболочки обеспечивает максимальную теплоизоляцию.«Если у вас есть подключение к природному газу или пропан, вы можете установить газовый камин практически в любом месте вашего дома — под окном, во внешней или внутренней стене, на уровне обшивки или пола, в углу или даже в доме. центр комнаты. Защищенные закаленным или керамическим стеклом, газовые камины могут быть открыты с трех сторон (полуостров застекленного тепла) или с четырех сторон (виртуальный прозрачный остров).

Объедините эту гибкость с широким спектром стилей — от традиционного до ультрасовременного, камином, который выглядит и работает как настоящая древесина, и преимуществом повышенной энергоэффективности, и станет ясно, почему газовые камины являются одним из самых горячих очагов. по данным Ассоциации Hearth, Patio & Bar барбекю (HPBA), торговой ассоциации, представляющей производителей оборудования для отопления и приготовления пищи на открытом воздухе.

Сравнивая прайс-листы от разных производителей, вы обнаружите небольшую значительную разницу между заводскими газовыми и деревянными агрегатами (от менее 1000 до почти 3000 долларов), а затраты на установку примерно равны, независимо от того, где вы живете. Основное различие между газом и деревом заключается в вентиляции и долговечности.

Говорит Майк Руппа, ветеран розничной торговли камином, а ныне президент компании Empire Distributing в северной части штата Нью-Йорк: «В газе хорошо то, что у вас есть мгновенное зажигание и полный контроль над теплопроизводительностью прибора.В случае дерева требуется определенное количество времени, чтобы зажечь огонь, превратить эту энергию в тепло, а затем передать это тепло в комнату ».

Руппа отмечает, что в отличие от газового камина, у которого тепло регулируется с помощью термостата, дровяной агрегат имеет только регулятор подачи воздуха — заслонку. Это, по его словам, «позволяет вам контролировать количество поступающего воздуха, что, следовательно, регулирует процесс сгорания и тепловую мощность».

В качестве бонуса доступны высококачественные газовые камины с системами управления комфортом.«Это предвосхищения», — объясняет Руппа. «Они контролируют температуру в комнате и начинают снижать мощность горелки, когда в комнате приближается к желаемой температуре».

А как насчет окружающей среды? «Дерево — возобновляемый ресурс, газ — нет», — отмечает он. Но, добавляет он, «в газовом приборе очень мало побочных продуктов сгорания, попадающих в атмосферу. Так что с экологической точки зрения я считаю, что газовые приборы более здоровы для окружающей среды, чем дровяные приборы, которые загрязняют окружающую среду ».

Найдите надежных местных профессионалов для любого домашнего проекта

ВАРИАНТЫ ВЕНТИЛЯЦИИ ГАЗОВОГО КАМИНА
Для газовых каминов доступны три варианта вентиляции:

• Естественный выход , часто называемый B, вентиль , использует существующую кладку дымоход или металлический дымоход заводского изготовления.Воздух из помещения выводит побочные продукты сгорания наружу через гибкий вкладыш или единственную трубу, установленную внутри дымохода.
• Камины с прямой вентиляцией втягивают наружный воздух для горения, а затем выводят отработанный воздух наружу через двойную (коллинейную) систему вентиляции, устраняя потери тепла, связанные с обычными дымоходами, по словам технических специалистов Majestic Fireplaces. Они могут выходить через крышу или выходить в сторону или позади дома; идеальное решение для дома без дымохода.Однако агрегаты с прямой вентиляцией должны иметь герметичную стеклянную дверцу для поддержания надлежащего горения и обеспечения эффективности и качества воздуха в помещении.
• Безвентиляционная технология , когда-то считавшаяся спорной, теперь получила широкое признание. Роберт Дишнер, директор по развитию продукции в Lennox Hearth Products, заявляет, что «в каминах используется технология каталитического нейтрализатора (аналогичная выхлопным системам новых автомобилей, продаваемых в США), которая очищает горячий воздух на выходе из камеры сгорания. Благодаря этой технологии не требуется дымохода или вентиляции.Кроме того, по его словам, «их гладкий вид очень похож на плазменный телевизор».

Фото: heatnglo.com

Возможно, наименее эффективный и наиболее энергоемкий способ обогрева комнаты — это открытый камин, потому что так много тепла идет вверх по дымоходу. Вы все еще можете использовать этот дымоход, но повысите энергоэффективность вашего каменного камина, установив вставку , доступную в различных размерах и формах и обычно по цене от 500 до 2500 долларов.

По словам Руппы, «если вы даже не зажгете этот агрегат, вы сэкономите деньги, просто исключив выброс холодного воздуха через дымоход камина. Если закрыть камин в зоне заслонки и установить газовую или даже деревянную вставку с облицовкой дымохода, вы закроете это отверстие и станете более энергоэффективным ».

В зависимости от того, насколько хорошо изолирован ваш дом, Руппа говорит, что камина мощностью 40 000 БТЕ будет более чем достаточно для обогрева большой гостиной или семейной комнаты.Он также отмечает, что «многие высокоэффективные газовые камины имеют большой коэффициент отклонения, то есть они могут снижаться с 40 000 БТЕ до 12 000 БТЕ, чего достаточно для обогрева средней спальни или столовой». Он добавляет, что если у вас есть камин на 40 000 БТЕ и вам нужно использовать только 50 процентов его мощности, вы будете платить менее 1 доллара в час за его работу.

Фото: istockphoto.com

Вам больше не нужно сжигать дрова, чтобы получить тепло или приятное свечение поленьев, потрескивающих в очаге.Производители газовых каминов продают на внутреннем рынке керамические или огнеупорные бревна из цемента, вылепленные из настоящих деревянных бревен и произведенные в различных размерах. Цены в зависимости от размера и качества варьируются от 400 до 1000 долларов. Реализм еще больше усиливается не только подлинным пламенем, но и песчаным угольным слоем, а также кусочками лавового камня и минеральной ваты, которые усиливают свечение камина.
