Как штробить стены под проводку в панельном доме: можно ли это делать

На чтение 6 мин Просмотров 1.6к. Опубликовано 20.04.2019 Обновлено 18.04.2019

При самостоятельной прокладке различных коммуникаций в панельном доме возникает вопрос, можно ли штробить его стены под электрическую проводку, водопроводные трубы, канализацию и другие коммуникации. Несмотря на высокую прочность бетонных конструкций таких зданий, неправильный подход к данной операции может привести к негативным последствиям – потере несущими конструкциями своих первоначальных характеристик, появлению трещин и различных деформаций. При очень грубом нарушении правил прокладки коммуникаций штробление может привести к постепенному разрушению панелей и плит перекрытий, что приведет в дальнейшем к обрушению стен или всего здания.

Несущие стены панельного дома

Перед штроблением нужно определить тип и конструкцию стеныНесущие стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

• Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
• Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.
• Защитный слой — небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
• Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Различить отделочный и защитный слой практически невозможно. Поэтому при штроблении следует ориентироваться на то, что внутренний слой имеет толщину не более 20 мм.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

• плиты перекрытия потолка или полов,
• ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

• выходящие на улицу или лестничную площадку, в подъезд;
• разделяющие две соседние квартиры;
• расположенные перпендикулярно плитам перекрытия;
• имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Теоретически получить разрешение на прокладку штроб собственник жилья может, согласовав их расположение, глубину с автором проекта дома. При этом выдается официальное заключение (разрешение) указывающее на то, что прокладываемые в панелях каналы не повлияют на их несущую способность.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

• Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
• Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм — до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Технология проведения работ

Штроборез — наиболее удобный инструмент для работы

Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

• Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
• Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
• Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
• Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

Среди инструментов наиболее удобен и технологичен штроборез – с его помощью можно вырезать правильный по форме и глубине канал для укладки проводки, затратив при этом немного сил и времени.

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Особенности прокладки провода в плите перекрытия

Чтобы проложить проводку через полости внутри плит перекрытия достаточно сделать два отверстия на противоположных концах такого канала, после чего аккуратно протащить сквозь него провод.

Такая технология прокладки используется только на полу.

Штробление в перегородках

Нарезка каналов под укладку проводки в перегородках запретить не может никто, поэтому она производится безо всяких ограничений. Если необходимо установить по розетке с каждой из сторон перегородки, в нижней части канала делают сквозное отверстие.

Правила безопасности

Перед тем как штробить стены под проводку в панельном доме, необходимо позаботиться о соблюдении правил безопасности, оградив органы дыхания, глаза, кожу рук от воздействия цементной пыли и кусков скалывающегося бетона. Понадобятся:

• защитные очки;
• респиратор;
• перчатки;
• наушники.

Для улучшения условий работы в перерывах между нарезками каналов в бетоне образующуюся цементную пыль удаляют при помощи мощного пылесоса, при наличии возможности помещение проветривают.

Штробление панельных домах: электропроводка в панельном доме

Вступление

В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.

Обратимся к закону

Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства «О порядке переустройства помещений…» п.11.11, где запрещено:

Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.

Но Москва не вся Россия и хочется более точно понять, можно или нельзя штробить стены в панельных домах.

Проблема штробление панельных домах

Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от госта и  пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:

Устройство штроб на полу или потолке панельного дома может привести к его разрушению, а как следствие серьезное их штробление и устройство резаных борозд запрещено.

Однако, некоторые мастера и инженеры, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Во-первых, это постановление касается Москвы, во-вторых, на практике, стены, как штробили, так и штробят, хотя стоит придерживаться некоторых правил.

Горизонтальное штробление панельных домах запрещеноГлубокое штробление в панельных домах приводит к разрущению арматуры.

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Выводы про штробление панельных домах

Штробление в панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах.  А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится.

©Ehto.ru

Еще статьи

Можно ли штробить стены в панельном доме под проводку

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Расположение каналов под проводку

Все каналы должны быть прямыми

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

Канал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Устройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия

Не монтируйте штробы в потолке

Некоторые «специалисты» рекомендуют пробивать штробы в потолке для подводки провода к потолочному светильнику.

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

Перегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны – вторая.

Этим решается вопрос экономии расхода электропроводки. О том, как правильно штробить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности

При работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
2. Для защиты глаз нужно надевают специальные очки.
3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
4. При выполнении такого вида работ помещение должно хорошо проветриваться.
5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

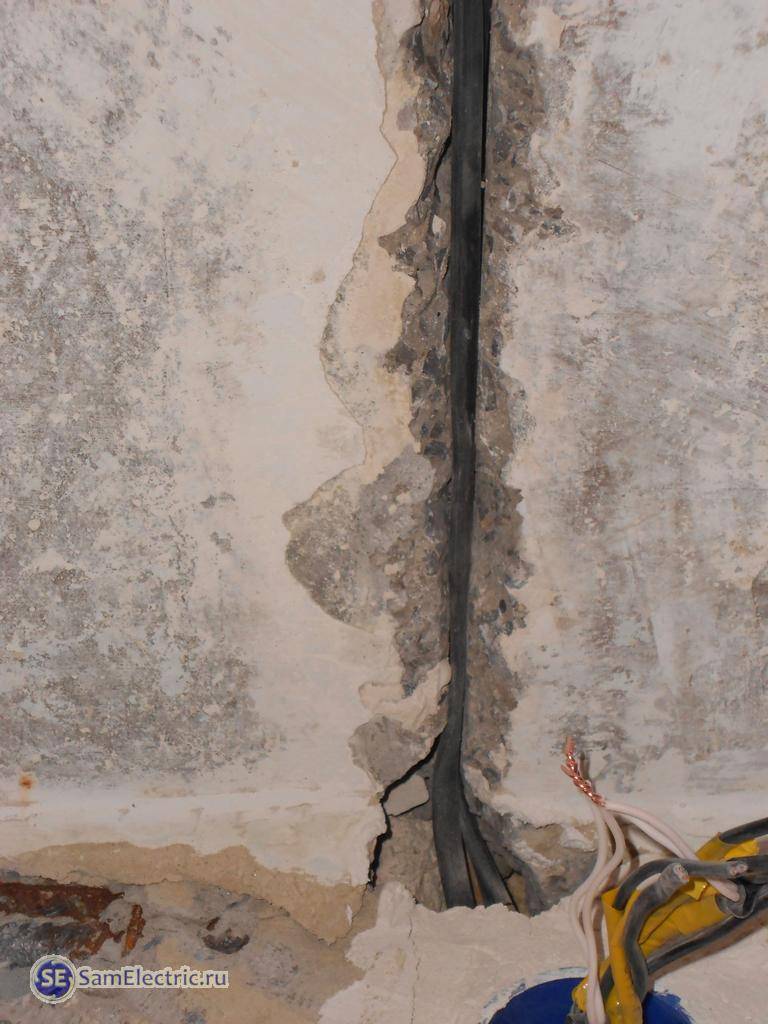

Укладка проводов в штробы

После монтажа провода штробу заливают раствором

Скрытую проводку устраивают следующим образом:

1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 – 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
2. Штробы заделывают цементным раствором.
3. Застывший цемент грунтуют.
4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

Особенности штробления стен в панельном доме

С возрастающим количеством электрических приборов многие владельцы панельных домов ищут способы спрятать проводку в стенах и потолке.

Нанимая непрофессиональных строителей, которые плохо разбираются в особенностях работы со всеми материалами и конструкциями, жильцы дома рискуют не только создать опасную ситуацию для себя, но еще и подвергнуть ей других людей.

Перед тем, как прокладывать электропроводку в стенах панельного дома, следует узнать об особенностях работы и следить за соблюдением правил. Если распределение нагрузки на несущие стены и потолок в ходе проведения работ изменится, то это может быть чревато даже разрушением части конструкции.

Основные правила, которые следует соблюдать

Прежде, чем начинать каким-либо образом воздействовать на стены, стоит вспомнить, что любая перепланировка в панельном доме запрещена. Но штробить стены все-таки можно, если соблюдаются следующие требования:

1. Запрещается изменять пол и потолок. Если этим правилом пренебречь, то в результате постоянно воздействующей на перекрытия нагрузки они будут постоянно деформироваться и в итоге могут обрушиться.
2. Также необходимо выяснить, какие стены являются ребрами жесткости, а какие несущими. Во вторых при прокладке электропроводки лучше всего не делать новые каналы, а использовать старые. Но если их глубины не хватает, то необходимо применять другие способы, помогающие скрыть провода.

Стоит помнить, что даже небольшие углубления в стене панельного дома должны располагаться только в вертикальном направлении. Это связано с особым расположением арматуры. Горизонтальное или диагональное прорезание может ее повредить.

Так как арматура располагается на расстоянии 10 мм от поверхности стены, прорезать канал на большее расстояние не следует. Это ослабит всю конструкцию даже при вертикальном расположении штробы. Также нужно учитывать и другие факторы:

1. Количество сгибов углубления. Чем больше их будет, тем меньшая нагрузка требуется для разрушения стены. Поэтому лучше всего делать только один сгиб.
2. Длина канала. Она не должна быть больше 3 метров.
3. Толщина штукатурки. Углубление в стене может и не понадобиться, если количество отделочного материала будет большим.

Еще одной особенностью работы со стенами в панельном доме становится использование штробореза с алмазным полотном. Перфоратор создает сильную вибрацию, что способствует возникновению трещин и увеличивает риск разрушения конструкции. Применять ударные механизмы можно только при проделывании углубления для розеток и других подобных элементов электропровода.

Что делать, когда прокладка штроб запрещена

Если толщина прокладываемых кабелей требует больших каналов, то скрыть проводку в панельном доме можно при помощи:

• натяжного потолка;
• стяжки для пола;
• гипсокартона или штукатурки.

Лучше несколько уменьшить полезное пространство квартиры, чем после ремонта иметь проблемы со службами, следящими за соблюдением норм строительства или же создать условия для опасной ситуации.

Чтобы не сомневаться в безопасности и правомерности проводимых работ, следует заранее разработать детальный проект. Согласование всех нормативов при помощи профессионалов обойдется дороже, чем самостоятельный ремонт, но в при этом вы будете уверены в том, что стены квартиры надежно укреплены.

Для начала можно пригласить специалистов, работающих в жилищной инспекции, которые пояснят, какие работы проводить нельзя, и какие имеются пути решения проблемы.

Как штробить стены под проводку перфоратором, болгаркой без пыли в бетоне, кирпичной кладке

При покупке новой недвижимости или желании сделать капремонт часто возникает вопрос — как штробить стены под проводку. Сделать это можно как с помощью подручных инструментов, так и с помощью профессиональных.

Выбор подходящего способа зависит от имеющегося под рукой оборудования и материала самой поверхности.

Ниже рассмотрим требования и нормы для штробления стен, перечислим необходимый инструмент и расскажем о порядке работ.

Отдельное внимание уделим созданию штробы в стенах из разных материалов: бетон, монолит, кирпич и газобетон. Раскроем секреты штробления без пыли и другие важные моменты.

В каких случаях штробят стены под проводку?

Создание штробы — неизменный атрибут скрытой проводки. Под штробой понимается углубление, сделанное в бетоне, кирпиче, штукатурке или другом материале для укладки проводов. С помощью последних бытовое напряжение подводится к розеткам, выключателям и светильникам.

Альтернативный вариант — создание наружной проводки, когда провода находятся на поверхности стены или укладываются в специальные короба.

Скрытая проводка более востребована, ведь с ее помощью можно спрятать коммуникации в стены и тем самым улучшить внешний вид интерьера.

Проблема в том, что создание штробы требует подготовки, немалых физических усилий и затрат времени. Кроме того, важно знать требование ПУЭ и ПТЭ, без учета которых монтаж проводки может привести ко многим проблемам.

А также важно изучить постановление 508-ПП «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах».

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

1. Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
2. Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
3. Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
4. Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
5. Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76. 13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Читайте также:

Порядок работ

Штробление стен проходит в несколько этапов — подготовительный процесс и непосредственно создание углубления.

Рассмотрим этапы подробнее:

1. Освободите комнату от посторонних вещей. Уберите бытовую технику и мебель, подметите и помойте полы.
2. Закройте проем влажной тряпкой, чтобы исключить попадание пыли в жилые помещения.
3. Снимите обои, если они были на стенах.
4. Проверьте участки, где лежала старая проводка. При выявлении таковой уберите ее или отступите не меньше 100 мм.
5. Сделайте углубления с помощью выбранного инструмента (с учетом особенностей стен).
6. Очистите борозды и выполните их грунтование.
7. Дождитесь полного высыхания и уложите провода.
8. Смочите углубление водой (в небольшом количестве).
9. Заделайте углубление с помощью штукатурного раствора (строительный гипс) или шпаклевкой. Для большей надежности можно использовать армировочную сетку.

Помните, что штробы отличаются по целям применения. В них прокладываются не только провода, но и устанавливаются распаечные коробки, короба под розетки, трубы и выключатели.

Коробки для объединения проводов располагаются прямо под потолком, а углубления под розетки делается на высоте около 300 мм от нижней части комнаты.

Для работы потребуется две воронки на дрель — одна на 65, а вторая на 85 мм. Они устанавливаются на дрель и помогают в изготовлении специальных отверстий. Иногда бывают ситуации, когда необходимо перенести розетку с изготовлением штробы.

Необходимый инструмент

При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.

Зубило и молоток

Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.

Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.

Преимущества:

1. Отсутствие затрат на покупку дорогостоящего оборудования.
2. Быстрый перенес розетки или добавление нескольких приборов.
3. Наличие инструмента под рукой.

Недостатки:

1. Неудобство выполнения работ.
2. Продолжительность процесса.
3. Кривые штробы на выходе. Получение ровных линий почти невозможно.
4. Сложности при штроблении в кирпичных или бетонных стенах.

Дрель

У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.

Общий алгоритм действий следующий:

1. Сделайте разметку на поверхности.
2. Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
3. Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.

При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.

4. С помощью молотка и зубила выбейте промежутки.

Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.

Плюсы:

1. Большая скорость работы в сравнении с зубилом и молотком.
2. Отсутствие большой пыли.
3. Доступность инструмента.

Минусы:

1. Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
2. Штроба получается кривой с острыми углами.
3. Промежутки приходится пробивать с помощью зубила и молотка.

Перфоратор

При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.

Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.

Преимущества:

1. Высокая скорость работы.
2. Сравнительная доступность инструмента.

Недостатки:

1. Сделать ровную бороздку почти невозможно.
2. Необходимо использовать разные насадки.

Болгарка

Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).

Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.

Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.

Плюсы:

1. Высокая скорость работ.
2. Ровность и аккуратность готовых штроб.

Минусы:

1. Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
2. Необходимо дополнительно работать перфоратором.
3. Рекомендуется вынести всю технику и мебель из комнаты.

Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.

Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.

Штроборез

Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).

Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).

Преимущества:

1. Высокая скорость работы.
2. Ровные штробы на выходе в стенах из любого материала.
3. Отсутствие пыли.
4. Сравнительно небольшой шум.
5. Точная ровность краев.

Минусы:

1. Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.

Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

1. Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
2. Перфоратор.
3. Угловая штифмашинка.
4. Дрель.

Можно использовать:

1. Победитовую коронку на 68 мм.
2. Шуроповерт.
3. Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
4. Профиль для гипсокартона – чтобы штроба была ровной.

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Чем штробить кирпичные стены

Кирпич — искусственный камень, применяемый для строительства разных объектов. Изготавливается из кварцевого песка, обожженного сырца, необожженной глины или отсева известковых пород. Отличается по виду, форме и характеристикам.

Вне зависимого от применяемого материала кирпичные стены трудно поддаются штроблению, поэтому для выполнения работы рекомендуется применять профессиональный инструмент.

Оптимальные варианты:

1. Болгарка.
2. Штроборез.
3. Зубило и молоток (для коротких участков).

При штроблении необходимо быть осторожным, ведь кирпич имеет свойство крошится поэтому без защитных очков тут не обойтись.

Не большой лайфхак – использование сверла по керамике и шуруповёрта. Суть заключается в том, чтобы сверло по керамике использовать как фрезу, т.е. использовать для штробления кирпича боковые грани.

Выфрезирование канала происходит очень быстро и без пыли. Особенно данный лайфхак подойдет для силикатного кирпича.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

• ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
• СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

1. Угловая шлифмашинка.
2. Штроборез.
3. Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Чем штробить бетон

Бетонные плиты — неизменный элемент современного строительства. С их помощью можно собирать дом, как конструктор, и тем самым ускорить процесс строительства. В составе таких элементов лежит бетон и металлическая арматура.

Для штробления рекомендуется применять следующий инструмент:

1. Болгарка с алмазным диском.
2. Штроборез.
3. Перфоратор (на коротких участках).

Не большой лайфхак – установите на болгарку сразу два алмазных диска, тем самым минимум в два раза сократите время на проделывание штробы.

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

1. Выполните небольшие углубления по бокам штробы.
2. Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
3. Уберите верхнюю часть по отмеченной полосе.
4. Углубите канавку до нужного уровня в 25 мм.
5. Очистите сделанные углубления от пыли и нанесите грунтовку.
6. После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

1. Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
2. С применением лопатки объедините все сделанные ранее углубления.
3. Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

1. Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
2. Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
3. Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

1. Мощный двигатель, надежно защищенный от перегрузок.
2. Кожух с возможностью регулировки положения.
3. Дополнительная ручка.
4. Нескользящие ролики.
5. Визирная метка.
6. Режущие диски.
7. Боковая ручка и т. д.

Процесс проходит следующим образом:

1. Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
2. Закрепите два алмазных круга.
3. Отрегулируйте положение кожуха.
4. Пройдитесь по участку, где должны находиться провода.
5. Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Штробление в стене из кирпича

Принцип создания штробы в стене из кирпича аналогичен инструкции, которая рассмотрена выше. Для решения задачи задействуйте любой из упомянутых выше инструментов.

Если на кирпич планируется наносить штукатурку, сначала закрепите кабель без изготовления штробы. Далее останется покрыть проводку слоем отделки.

Как делать штробу в стену без пыли

Не секрет, что применение перфоратора, болгарки и штробореза влечет к появлению облака пыли, которое в дальнейшем оседает на всех поверхностях, в том числе на ваших легких.

В профинструменте предусмотрен встроенный пылесос, обеспечивающий втягивание пыли. Но есть недостаток — такое оборудование обходится в высокую цену и не всегда по карману обычным пользователям.

Существует ряд более бюджетных вариантов, позволяющих уменьшить количество пыли:

1. Намочите обрабатываемую поверхность водой. Это наиболее простой способ, позволяющий хотя бы частично обуздать пыль. Здесь главное не переусердствовать, чтобы не затопить соседей.
2. Применение технологии мокрой резки и болгарки. Ее суть в том, что к месту штробления подается вода по шлангу. Здесь важно смотреть, чтобы влага не оказалась на оборудовании. Риск затопления остается актуальным, как и в прошлом случае.
3. Использование пылесоса. В таком случае желательно иметь рядом помощника, который будет подставлять сопло пылесоса к месту создания штробы. Или обычный бытовой пылесос подключите к болгарке через канализационную трубку диаметром на 50 мм.

Для уменьшения пылеобразования можно использовать и ряд дополнительных методов. Так, закройте пол пленкой, повесьте на выходе влажную ткань, а на входе положите смоченный в воде половик. Ну и средства защиты никто не отменял.

Тонкости штробления

С учетом обрабатываемого материала можно столкнуться с различными трудностями. Рассмотрим вопросы, требующие отдельного внимания.

Как штробить под кондиционер

Обычная сплит-система состоит из двух блоков. Один устанавливается снаружи помещения, а другой крепится внутри комнаты.

Для укладки соединительных элементов делается штроба размером 60/50 мм (ширина/глубина). После укладки «начинка» закрывается с помощью гипсового раствора и замазывается штукатуркой.

Как штробить гипсокартон

В случае с гипсокартоновыми листами создание штробы исключено из-за небольшой толщины и хрупкости материала. Оптимальное решение — укладка проводов за листом.

Что касается электрических точек, они крепятся в подготовленном заранее отверстии. Последнее делается с применением перфоратора с надетой на него коронкой.

Установка розеток в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

Кафельная поверхность

В ряде комнат на стенах используется кафель. Как правило, в эту группу входит ванная и кухня. Трудностей не будет, если под рукой имеется болгарка с алмазным диском.

Применение перфоратора не рекомендуется из-за риска растрескивания и повреждения плитки.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
4. Заложить провода в электротехнических плинтусах.
5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Как сделать углубление для розетки и выключателя

Для многих новичков наибольшая трудность — создание углублений под розетки и выключатели. Здесь имеется несколько вариантов.

Коронки

В продаже можно найти специальные коротки, имеющие разные диаметры и позволяющие делать углубления под коробки и подрозетники.

Устройство представляет собой кусок трубы диаметром от 68 до 80 мм, штырь для крепления в перфораторе и сверло, с помощью которого задается направление.

Для высверливания отверстия сделайте следующее:

1. Решите, где будет ставиться коробка.
2. Найдите центр.
3. Сделайте отверстие с помощью перфоратора.
4. Соберите коронку и установите ее в инструмент.
5. Вставьте направляющее сверло в уже готовое отверстие.
6. Включите перфоратор и сделайте отверстие.

Как только коронка входит в отверстие на 2/3 своей глубины, можно доставать ее из проема.

Для выравнивания отверстия можно использовать перфоратор со сверлом или зубило с молотком.

Перфоратор и коронка

Бывают ситуации, когда коронка не справляется с задачей, и тогда приходится искать альтернативные решения.

Сделайте следующие шаги:

1. Повторите с первого по пятый пункт рассмотренной выше инструкции.
2. Включите перфоратор и попробуйте насколько это возможно углубиться в поверхность.
3. Снимите коронку, вставьте сверло и с его помощью сделайте несколько отверстий по периметру на расстоянии 10-15 мм. Чем больше таких дырок, тем лучше.
4. Снова надевайте коронку на ударную дрель и сделайте еще попытку. В этом случае все должно пойти быстрее, ведь сопротивление стены уже ниже.

Помните, что при высверливании отверстия возможны толчки, поэтому держите ударную дрель максимально надежно, чтобы она не вырвалась из рук.

Перфоратор без коронки

Если коронки вообще нет под рукой, используйте только перфоратор. Дополнительно потребуется зубило и сверло.

Алгоритм действий такой:

1. Наметьте будущее отверстие карандашом.
2. По контуру сделайте перфоратором много отверстий (должно быть больше 20).
3. Выбейте остатки бетона между дырками. Будьте готовы к длительной работе, ведь придется использовать зубило и молоток.

Указанный метод хорош, если вам нужно сделать одно-два углубления под коробку. Если стоит задача сделать проводку во всей квартире или доме, лучше раскошелиться на покупку специальной коронки.

Болгарка

Если ничего из перечисленного выше нет под рукой, используйте болгарку с алмазным диском.

Алгоритм действий такой:

1. Сделайте контур будущего углубления.
2. Подготовьте угловую шлифмашинку к работе.
3. Наденьте респиратор и очки. В крайнем случае используйте смоченную в воде марлевую повязку. На голову наденьте шапку или кепку.
4. Делайте болгаркой углубления по периметру будущей коробки.
5. Зубилом и молотком уберите остатки бетона из центра.

При работе с болгаркой будьте внимательны и держите ее перпендикулярно стене. При нарушении этого правила высок риск повреждения диска и разлета осколков. Дальнейшие последствия трудно предусмотреть.

Итоги

Теперь в вашем распоряжении детальная инструкция, как с умом штробить стены под проводку с применением различных помощников — болгарки, штробореза, перфоратора и обычного зубила.

Чтобы избежать ошибок, заранее подготовьтесь: нарисуйте схему, найдите нужный инструмент, купите защиту для глаз и дыхательной системы.

Особое внимание уделите изучению правил прокладки проводов и требованиям к штроблению несущих стен.

Если вы внимательно прочли статью и готовы потратить время, трудностей с созданием штробы не будет.

как и чем штробить стены без пыли

Иногда в доме требуется заменить старую электропроводку или увеличить количество розеток, осветительных приборов и так далее. Чтобы провода не проходили по поверхности стены, портя внешний вид, проводят процедуру штробления. Работа по нарезке штробы производится во время капитального и косметического ремонта, при прокладке электропроводки в новом здании.

Требования, нормы и ограничения при штроблении стен под проводку

Штробление — это строительная работа, которая проводится, чтобы осуществить монтаж проводки, а также других коммуникаций. Штроба — специальное углубление в поверхности, сделанное специальным инструментом.

Это трудоемкая и сложная работа. Обычно для ее осуществления привлекаются профессиональные рабочие с опытом. В противном случае неправильно выполненное штробление способно деформировать несущие конструкции, повредить коммуникации, создать аварийную ситуацию, даже до обрушения строения.

ВАЖНО: работы по штроблению необходимо согласовывать с управлением архитектуры.

Во время нарезки штробы не рекомендуется:

• Пользоваться стремянкой из-за ее неустойчивости. Работа на ней тяжелым инструментом может обернуться получением травмы.
• Использовать инструменты с неисправностями или повреждениями. Во время работ они испытывают большую нагрузку, а наличие брака в инструменте способно привести к его полной поломке и травмированию работника.

Инструмент для штробления стен

Для данного вида работ используются разные инструменты. Какой применить, зависит от материала в котором будут нарезаться штробы.

Молоток и зубило

Этот инструмент подойдет для выполнения работ по материалу с невысокой твердостью — штукатурка, пенобетон, мягкий камень, иногда кирпич, если зубило с твердым наконечником.

Плюсы:

1. Не нужно тратиться на дорогостоящий инструмент;
2. Небольшое количество пыли при проведении работы.

Минус в том, что в большом количестве тратится время и силы. Такой способ лучше применять, где небольшой масштаб работ.

Перфоратор с насадкой

Применяется для штробления в кирпичной кладке и стене из бетона. Не подойдет для основания из высокопрочного бетона.

Плюсы:

1. Доступная цена на инструмент;
2. Небольшое количество пыли;
3. Для работы с инструментом не требуется особых навыков.

Минусы:

1. Неровные края штробы, требующие дополнительных работ по выравниванию;
2. Шумность.

Насадка на дрель

Для работы также применяется электрическая дрель с функцией перфоратора. К ней необходимо наличие сверла или насадки с укороченным буром и лопатки, выполняющей роль зубила.

Сверлом или буром по разметке проделывают отверстия. Их глубина не больше 25 мм, расстояние между отверстиями 10-15 мм. Сверло заменяется на лопатку, которой обустраивают желоб под проводку.

Универсальная болгарка

Подойдет для штробления в материале любой твердости.

Плюсы:

1. Работа не занимает много времени;
2. Края штробы получаются ровные;
3. Инструмент недорогой, им легко пользоваться.

Минус в образовании при работе большого количества мелкой пыли.

Штроборез

Предназначен для нарезки штробы в основаниях из материалов различной твердости. Это узкоспециализированный и дорогой инструмент. Работают с ним в основном профессионалы. В штроборезе предусмотрена регулировка производящейся штробы по ширине и глубине. Колея под проводку не требует дополнительной обработки. В комплекте с инструментом идет пылеуловитель.

ВНИМАНИЕ: при работе с электроинструментом необходимо соблюдать технику безопасности и обезопасить себя и других рабочих от поражения током.

При штроблении также понадобится наличие:

1. Тестера или детектора скрытой проводки, чтобы найти местоположение старой электропроводки;
2. Уровня;
3. Пылесоса;
4. Средств индивидуальной защиты.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

ВНИМАНИЕ: поливая место штробления, важно следить, чтобы вода не попала на части инструмента находящиеся под напряжением.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись.

Можно ли штробить панельные стены

Можно ли штробить стены в панельном доме под проводку

Люди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Расположение каналов под проводку

Все каналы должны быть прямыми

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

Канал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез

Устройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия

Не монтируйте штробы в потолке

Некоторые «специалисты» рекомендуют пробивать штробы в потолке для подводки провода к потолочному светильнику.

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

Перегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны — вторая.

Этим решается вопрос экономии расхода электропроводки. О том, как правильно штробить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности

При работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
2. Для защиты глаз нужно надевают специальные очки.
3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
4. При выполнении такого вида работ помещение должно хорошо проветриваться.
5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Укладка проводов в штробы

После монтажа провода штробу заливают раствором

Скрытую проводку устраивают следующим образом:

1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 – 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
2. Штробы заделывают цементным раствором.
3. Застывший цемент грунтуют.
4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

moyastena.ru

Штробление панельных домах: электропроводка в панельном доме

Вступление

В прошлой статье я рассуждал о скрытой электропроводке в монолитном многоквартирном доме. Продолжим данную тематику и сегодня поговорим про более сложную проблему, это скрытая электропроводка, а вернее возможность и допущение штробление панельных домах, типовых серий.

Стоит отметить, что штробление стен используется не только в электромонтаже. При необходимости сделать скрытую разводку водопровода — этап штробления не избежать. Штробы для труб изготавливаются по тем же принципам, что и штробы для электропроводки. В стены прячутся только цельные трубы без соединений. Вентиля и шаровые краны не должны быть замурованы и к ним должен быть обеспечен постоянный доступ.

Напомню, шаровой кран используется в трубопроводах водопровода для перекрытия потоков воды (жидкости). Используемый в конструкции крана шар, позволяет надёжно перекрыть любой поток воды. Шар, в отличие от сальников, не прикипает к изделию и обеспечивает длительную эксплуатацию без протечек. Используйте надёжную запорную арматуру, можно легко и быстро кран шаровый купить в Екатеринбурге.

Обратимся к закону

Повторюсь из прошлой статьи, в СНиП, СП и ГОСТ нет прямого запрета на штробление стен в панельных домах. Для Москвы есть Постановление правительства «О порядке переустройства помещений…» п.11.11, где запрещено:

Делать штробы (борозды) в горизонтальных (!) швах и под внутренними стеновыми панелями, а также стеновых панелях (!) и плитах перекрытий (!) под электропроводку, разводку трубопроводов.

Но Москва не вся Россия и хочется более точно понять, можно или нельзя штробить стены в панельных домах.

Постановка вопроса

Начнем с вопроса, о возможности штробить потолок и пол панельного дома. В ответе на этот вопрос, оттолкнемся от ГОСТ и  пункта о запрете нарушать целостность конструкций здания, которые могут привести к нарушению целостности (разрушениям). Вывод таков:

Устройство штроб на полу или потолке панельного дома может привести к его разрушению, а как следствие серьезное их штробление и устройство резаных борозд запрещено.

Однако, некоторые мастера и инженеры, и я в том числе, допускают устройство одиночной борозды глубиной до 10 мм по потолку до светильника, когда другие способы скрытой электропроводки по потолку (в каналах плиты) исключены.

Скрытая проводка в стеновых панелях

Вопрос скрытой проводки в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание: Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Во-первых, это постановление касается Москвы, во-вторых, на практике, стены, как штробили, так и штробят, хотя стоит придерживаться некоторых правил.

Горизонтальное штробление панельных домах запрещеноГлубокое штробление в панельных домах приводит к разрущению арматуры.

Штробление панельных домах – рекомендованные правила

1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Выводы

Штробление панельных домах стен, которые являются несущими, лучше избегать, в крайнем случае, минимизировать и использовать альтернативные способы скрытой проводки.

При невозможности избежать штробления несущих стен в панельном доме, использовать способы штробления, которые минимально оказывают динамическое воздействие на плиты (резка и косое выдалбливание).

И последнее, в нормативных документах, касающихся всей страны вы не найдете четкого запрета на штробление панельных домах.  А если принять во внимание, что можно получить разрешение на снос несущих стен панельных домов, то говорить о полном запрете штробления стен панельного дома, не приходится.

©Ehto.ru

Другие статьи раздела: Монтаж электрики

Похожие посты:

Поделиться ссылкой:

Похожее

ehto.ru

Как штробить стены под проводку в панельном доме: можно ли это делать

Содержание статьи:

При самостоятельной прокладке различных коммуникаций в панельном доме возникает вопрос, можно ли штробить его стены под электрическую проводку, водопроводные трубы, канализацию и другие коммуникации. Несмотря на высокую прочность бетонных конструкций таких зданий, неправильный подход к данной операции может привести к негативным последствиям – потере несущими конструкциями своих первоначальных характеристик, появлению трещин и различных деформаций. При очень грубом нарушении правил прокладки коммуникаций штробление может привести к постепенному разрушению панелей и плит перекрытий, что приведет в дальнейшем к обрушению стен или всего здания.

Несущие стены панельного дома

Перед штроблением нужно определить тип и конструкцию стеныНесущие стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

• Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
• Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.
• Защитный слой – небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
• Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Различить отделочный и защитный слой практически невозможно. Поэтому при штроблении следует ориентироваться на то, что внутренний слой имеет толщину не более 20 мм.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

• плиты перекрытия потолка или полов,
• ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

• выходящие на улицу или лестничную площадку, в подъезд;
• разделяющие две соседние квартиры;
• расположенные перпендикулярно плитам перекрытия;
• имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Теоретически получить разрешение на прокладку штроб собственник жилья может, согласовав их расположение, глубину с автором проекта дома. При этом выдается официальное заключение (разрешение) указывающее на то, что прокладываемые в панелях каналы не повлияют на их несущую способность.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

• Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
• Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм – до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Технология проведения работ

Штроборез – наиболее удобный инструмент для работы

Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

• Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
• Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
• Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
• Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

Среди инструментов наиболее удобен и технологичен штроборез – с его помощью можно вырезать правильный по форме и глубине канал для укладки проводки, затратив при этом немного сил и времени.

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Особенности прокладки провода в плите перекрытия

Чтобы проложить проводку через полости внутри плит перекрытия достаточно сделать два отверстия на противоположных концах такого канала, после чего аккуратно протащить сквозь него провод.

Такая технология прокладки используется только на полу.

Штробление в перегородках

Нарезка каналов под укладку проводки в перегородках запретить не может никто, поэтому она производится безо всяких ограничений. Если необходимо установить по розетке с каждой из сторон перегородки, в нижней части канала делают сквозное отверстие.

Правила безопасности

Перед тем как штробить стены под проводку в панельном доме, необходимо позаботиться о соблюдении правил безопасности, оградив органы дыхания, глаза, кожу рук от воздействия цементной пыли и кусков скалывающегося бетона. Понадобятся:

• защитные очки;
• респиратор;
• перчатки;
• наушники.

Для улучшения условий работы в перерывах между нарезками каналов в бетоне образующуюся цементную пыль удаляют при помощи мощного пылесоса, при наличии возможности помещение проветривают.

strojdvor.ru

Можно ли штробить несущие стены (в том числе монолитные) и п — Мастер Электрик. — православная социальная сеть «Елицы»

Очень часто задают вопрос о том, можно ли штробить несущие стены в квартире. Как правило, поводом для таких обращений служит запрет управляющей компании производить такие работы.

На территории Москвы данный вопрос в отношение панельных домов (домов массовых серий) регламентируется новыми правилами перепланировки — приложением № 1 к постановлению Правительства Москвы от 25.10.2011 г. № 508-ПП. Пункт 11.12 указанного документа однозначно указывает на то, что:
При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах не допускается: […] 11.12. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).
Приложение № 1, постановление Правительства Москвы от 25.10.2011 № 508

Ранее аналогичное положение было предусмотрено Регламентом согласования переустройства, которое действовало до 1-ого декабря 2011 года.

Если речь идет о домах, не относящихся к категории панельных — построенных на основании типового проекта, устройство штроб (пробивка борозд) в несущих стенах, и в том числе монолитных конструкциях, по общему правилу запрещено (хотя о том и нет прямого указания нормативных актах или иных строительных правилах), т. к. такие работы в значительной мере снижают несущую способность конструкций и создают угрозу обрушения. При штроблении монолитных стен или перекрытий, в частности, существует реальная опасность разрушения поверхностного защитного слоя, призванного предупреждать коррозию арматуры, а также — опасность нарушения целостности самой арматуры, обуславливающей несущую способность конструктивного элемента. Следует помнить, что в толще стен арматура, как правило, располагается на глубине 30—35 мм, а в перекрытиях арматура размещается в нижнем растянутом слое.

В любом случае всякие работы по штроблению несущих (монолитных) конструкций в домах, которые не подпадают под действие постановления № 508-ПП, должны быть согласованы на основании проекта, одобренного архитектором данного дома (получено заключение). Автор проекта в подобном случае должен указать на то, что устройство борозд такого рода не повлияет на несущую способность. Шансы получить одобрение невелики. Наибольшая вероятность существует в случае, когда речь идет о стенах изготовленных из кирпича.
…не допускается: […] п. 11.4. Нарушение прочности, устойчивости несущих конструкций здания, при котором может произойти их разрушение.
Приложение № 1 к постановлению № 508-ПП
При планировании ремонта следует в принципе исходить из того, что по общему правилу запрещается штробить:

перекрытия;
несущие стены и иные элементы, обеспечивающие конструктивную прочность (особенно прокладывать в них горизонтальные борозды).

Если штробление невозможно, то прокладывание коммуникаций осуществляется в штукатурном слое, коробах, пространствах, образованных при помощи конструкций из ГКЛ (фальш-стены, подвесной потолок и т.д.).

В России существует ограничение на горизонтальное штробление несущих стен. Строго запрещено делать горизонтальные штробы глубиной более 2, 5 см, шириной 2см и длиной больше 3 метров. Тем более нельзя резать арматуру, которая находится внутри железобетона, это может нарушить целостность всего здания, и угрожать безопасности жителей всего дома. Что касается вертикальных штроб, то на них таких жестких ограничений нет. Заделка штроб в бетоне должна выполняться только цементными смесями, а не гипсовыми!

Основной нормативный документ, согласно которому происходит распределение проводки в стенах является СНиП 3.05.06-85. Рекомендую не лениться и ознакомиться с ним, что бы знать как правильно штробить стены под проводку. Основные пункты ниже:

Штробить стены следует либо горизонтально либо вертикально, то есть параллельно несущим конструкциям. Допускается делать наклонные штробы, когда прокладка происходит параллельно наклонным стенам, например на мансардах.
Горизонтальное штробление допускается на расстоянии не менее 15 см от плит перекрытия.
Вертикальные штробы делаются на расстоянии не менее 10см от углов и оконных проемов, а от газовых труб не менее 40см.
Размеры штробы должны быть не более 2, 5 см, длина одной штробы не должна превышать 3м.
Горизонтальное штробление в несущих стенах запрещено. Это особенно важное замечание для панельных домов, где практически все стены несущие.

Дополнительные нормативные документы:
СНиП 3.05.06-85
Постановление № 883ПП от 15.11.2005.
Постановлению Правительства Москвы №73ПП от 8 февраля 2005 года
Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

—
Служба «Елицы.Записки»: Заказать молебны о помощи в делах к достопочитаемым Православным Святыням России и мира:
zapiski.elitsy.ru/special/silnaya-molitva-o-pomoschi-udache-uspehe-vezenii-blagopoluchii-blagogo-horoshego-vazhnogo-dela-o-blagopoluchii-nachala-dela-nikolaju-spiridonu-arhangelu-mihailu-matrone?partner=elitsyweb

elitsy.ru

Можно ли штробить несущие стены (в том числе монолитные) и п — Ремонты + Дача — православная социальная сеть «Елицы»

Очень часто задают вопрос о том, можно ли штробить несущие стены в квартире. Как правило, поводом для таких обращений служит запрет управляющей компании производить такие работы.

На территории Москвы данный вопрос в отношение панельных домов (домов массовых серий) регламентируется новыми правилами перепланировки — приложением № 1 к постановлению Правительства Москвы от 25.10.2011 г. № 508-ПП. Пункт 11.12 указанного документа однозначно указывает на то, что:
При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах не допускается: […] 11.12. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).
Приложение № 1, постановление Правительства Москвы от 25.10.2011 № 508

Ранее аналогичное положение было предусмотрено Регламентом согласования переустройства, которое действовало до 1-ого декабря 2011 года.

Если речь идет о домах, не относящихся к категории панельных — построенных на основании типового проекта, устройство штроб (пробивка борозд) в несущих стенах, и в том числе монолитных конструкциях, по общему правилу запрещено (хотя о том и нет прямого указания нормативных актах или иных строительных правилах), т. к. такие работы в значительной мере снижают несущую способность конструкций и создают угрозу обрушения. При штроблении монолитных стен или перекрытий, в частности, существует реальная опасность разрушения поверхностного защитного слоя, призванного предупреждать коррозию арматуры, а также — опасность нарушения целостности самой арматуры, обуславливающей несущую способность конструктивного элемента. Следует помнить, что в толще стен арматура, как правило, располагается на глубине 30—35 мм, а в перекрытиях арматура размещается в нижнем растянутом слое.

В любом случае всякие работы по штроблению несущих (монолитных) конструкций в домах, которые не подпадают под действие постановления № 508-ПП, должны быть согласованы на основании проекта, одобренного архитектором данного дома (получено заключение). Автор проекта в подобном случае должен указать на то, что устройство борозд такого рода не повлияет на несущую способность. Шансы получить одобрение невелики. Наибольшая вероятность существует в случае, когда речь идет о стенах изготовленных из кирпича.
…не допускается: […] п. 11.4. Нарушение прочности, устойчивости несущих конструкций здания, при котором может произойти их разрушение.

Приложение № 1 к постановлению № 508-ПП
При планировании ремонта следует в принципе исходить из того, что по общему правилу запрещается штробить:

перекрытия;
несущие стены и иные элементы, обеспечивающие конструктивную прочность (особенно прокладывать в них горизонтальные борозды).

Если штробление невозможно, то прокладывание коммуникаций осуществляется в штукатурном слое, коробах, пространствах, образованных при помощи конструкций из ГКЛ (фальш-стены, подвесной потолок и т.д.).

В России существует ограничение на горизонтальное штробление несущих стен. Строго запрещено делать горизонтальные штробы глубиной более 2, 5 см, шириной 2см и длиной больше 3 метров. Тем более нельзя резать арматуру, которая находится внутри железобетона, это может нарушить целостность всего здания, и угрожать безопасности жителей всего дома. Что касается вертикальных штроб, то на них таких жестких ограничений нет. Заделка штроб в бетоне должна выполняться только цементными смесями, а не гипсовыми!

Основной нормативный документ, согласно которому происходит распределение проводки в стенах является СНиП 3.05.06-85. Рекомендую не лениться и ознакомиться с ним, что бы знать как правильно штробить стены под проводку. Основные пункты ниже:

Штробить стены следует либо горизонтально либо вертикально, то есть параллельно несущим конструкциям. Допускается делать наклонные штробы, когда прокладка происходит параллельно наклонным стенам, например на мансардах.
Горизонтальное штробление допускается на расстоянии не менее 15 см от плит перекрытия.
Вертикальные штробы делаются на расстоянии не менее 10см от углов и оконных проемов, а от газовых труб не менее 40см.
Размеры штробы должны быть не более 2, 5 см, длина одной штробы не должна превышать 3м.
Горизонтальное штробление в несущих стенах запрещено. Это особенно важное замечание для панельных домов, где практически все стены несущие.

Дополнительные нормативные документы:
СНиП 3.05.06-85
Постановление № 883ПП от 15.11.2005.
Постановлению Правительства Москвы №73ПП от 8 февраля 2005 года
Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

Ссылки:
Штробление в жилых зданиях. Нормы допустимости

Можно ли штробить несущие стены (в том числе монолитные) и перекрытия?

Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

elitsy.ru

Штроба. Как правильно выполнять штробление стен?

В грамматических словарях русского языка определений слов «штраба» или «штроба» нет. Зато энциклопедия совместного народного творчества «Википедия» совмещает эти два термина в одно наименование и отправляет к технической литературе:

В этих документах употребляется термин «борозда», которую создают в стенах для скрытия электропроводки либо трубопроводов. Этот технический прием не только улучшает дизайн помещений, но и создает дополнительную механическую защиту проложенных коммуникаций от повреждений. Однако, в разговорной речи среди электриков слово «штроба» более привычно. Профессиональный инструмент для их нарезания называют штроборезом даже производители. Поэтому в статье будем придерживаться сложившихся народных традиций.

   Штроба

Какие риски скрыты в штробах

Строительные конструкции и стены зданий в частности обладают огромным весом и подвергаются значительным механическим усилиям. При их проектировании всегда проводится расчет прочности и создается запас по мощности для работы при экстремальных условиях во время ураганов, землетрясений или других непредвиденных ситуациях. Однако, этот резерв не может быть большим ибо его увеличение ведет к резкому удорожанию строительства и здания в целом.

Прочность стены определяется качеством материала и габаритами, а прорезаемые в ней борозды уменьшают общую толщину конструкции, снижают ее устойчивость к действующим нагрузкам. Особенно опасно делать штробы в панельных зданиях. Строительные бетонные плиты имеют толщину порядка 20 см, углубления в них до 5 см занимают ¼ пространства и значительно ослабляют прочность. Поэтому строительная документация полностью запрещает выполнение борозд:

• в несущих конструкциях
• на стенах панельных домов
• по бетонным плитам перекрытия

Контролирующие органы ЖКХ всегда запрещают такие работы, получить от них разрешение можно только на штробление стен у монолитных зданий. Поэтому самостоятельно принятое решение прорезать борозды в панельных домах считается нарушением действующих правил. Особому риску поломки стены подвергаются плиты, установленные на нижних этажах. На них действует не только вес крыши, но и всех вышерасположенных квартир.

В интернете встречаются советы «экспертов», которые рекомендуют штробление несущих конструкций до 1/3 толщины стены. Следует понимать, что это прямая предпосылка для обрушения здания, особенно при нарушении арматуры, которую не только нельзя перерезать ни при каких обстоятельствах, но и углубляться в бетон за ее пределы.

Во время капитальных ремонтов помещений из бетонных плит часто выполняют выравнивание поверхностей стен штукатуркой либо гипсокартонными листами, устанавливают натяжные или подвесные потолки. За этими конструкциями можно прятать проводку и обходиться без штробления стен или использовать специальные короба для размещения и скрытия кабелей.

Штроба, подготовительные работы

На первоначальном этапе следует уточнить план прохождения электропроводки, кабелей, трубо и газопроводов, маршруты всех слаботочных цепей, чтобы не повредить их. Прорезание борозд внутри стен связано с выделением большого количества пыли, которая потоками воздуха разносится по соседним комнатам, не только загрязняя все предметы, но и проникая внутрь мебели. Поэтому помещение, в котором будет выполняться штробление, необходимо изолировать от других комнат плотным закрытием дверей, окон, герметизацией щелей мокрыми тканями. Если мебель некуда вынести, то ее обязательно закрывают полиэтиленовыми пленками, специально выпускаемыми для этих целей.

Практика показала, что закрытие такой пленкой предметов даже в соседних комнатах значительно экономит силы хозяев после окончания пыльных работ. Для уменьшения разлетающейся пыли при обработке стен их сбрызгивают водой из распылителей и применяют бытовые пылесосы. Однако эффективно отводят пыль только их мощные модели, предназначенные для строительных работ.

На подготовительном этапе стоит позаботиться о защитных инструментах и приспособлениях электрика: пыленепроницаемых очках, респираторе, рабочих перчатках, одежде и обуви.

Штроба, разметка поверхностей

Чтобы свести к минимуму трудозатраты следует подготовиться к работе, составить схему прокладки кабелей и на стенах провести четкие линии для будущих штроб, обозначив места розеток, выключателей, распределительных коробок. Во время их черчения следует пользоваться уровнем, строительной рулеткой, отвесом, линейкой.

При этом необходимо выполнить основные требования СНиП:

• не располагать штробы под наклонными углами, а только строго по уровню горизонта или вертикали. Это избавит от возможных нарушений электропроводки в будущем при монтаже настенной мебели, бра, вывешивании картин
• создавать борозды минимальной ширины и глубины для размещения кабелей электропроводки
• избегать сложных разветвлений и пересечений трасс
• отступать от верха потолка до штробы 15÷40 см
• обеспечивать отступ от дверей, стыков строительных конструкций, окон, углов не менее 10 см, а газопроводов — 40
• продумать безопасный переход проводки около несущих конструкций, выбрав способ, не нарушающий их механическую прочность
• избегать длинных неразрывных каналов более чем три метра

Хорошо обозначенные трассы являются первым требованием по обеспечению качества предстоящей работы. А если все их еще заснять и сохранить, то это позволит в будущем легко определять места проложенной электропроводки по фотографиям.

Планирование рабочего времени

Материал любой стены не только прочный, но еще хорошо передает звуки. Если ремонт делается в одной квартире, то все жильцы этого многоэтажного дома страдают от шумов работающего инструмента. Чем дольше выполняются такие работы, тем больше терпения потребуется проявить вашим соседям. Поэтому штробление стен под проводку выполняется только в дневное время, когда максимальное количество жильцов отсутствует — находится на работе. Вечером и в выходные, праздничные дни тревожить людей раздражающими звуками не стоит. Все подобные работы надо выполнять быстро профессиональным инструментом, а затягивание сроков — это прямой путь вызвать недовольство окружающих соседей.

Процесс штробления стен

Для создания борозд внутри стены можно воспользоваться различными инструментами и методами. Они зависят от свойств материала, из которого изготовлено здание. При всех работах необходимо выполнять правила безопасности.

Стены можно штробить:

• ударами молотка по зубилу
• перфоратором либо ударной дрелью
• с помощью болгарки
• штроборезом

Работа молотком и зубилом

Проще всего этим методом обрабатывать кирпичные стены, покрытые слоем штукатурки. Верхний слой в них можно сбивать даже долотом или стамеской. Места прохождения вертикальных штроб стараются выбрать на стыках швов чередующихся рядов так, чтобы делать меньше подрезаний в остальных кирпичах. Когда слой покрытия штукатурки имеет значительную толщину, то этим методом можно делать борозды не повреждая кирпичную кладку. В остальных материалах, особенно бетоне, этими инструментами пользоваться очень тяжело.

Процесс выбивания основан на установке зубила краем острого конца вдоль линии и нанесении удара молотка для выбивания кусочка шпаклевки или кирпича. Вначале снимается поверхностный слой на небольшом отрезке. Потом лезвие зубила располагают поперек линии и под острым углом к стене — углубляют штробы.

Работа перфоратором или ударной дрелью

Вначале потребуется высверлить отверстия на глубину будущего залегания проводки. Для этого используют специальные сверла и долото для обработки бетона. Дрель в режиме нанесения ударов работает намного хуже, чем перфоратор такой же мощности. Отверстия располагают на расстоянии 1÷1,5 см друг от друга по всей линии, а затем снимают часть перегородок между ними направлением перфоратора под острым углом к стене. Затем сверло заменяют долотом. Им расширяют штробу, одновременно убирая оставшиеся перегородки.

При ударах перфоратором от стены отлетают на мелкие кусочки, края борозд получаются рваными и неровными, в результате образуется много пыли и создается большой шум. Пользование берушами немного спасет слух работающего. Создание штроб перфоратором напоминает работу молотком и зубилом, но здесь процесс полностью механизирован.

Работа болгаркой и перфоратором

Чтобы края борозд получились ровными, их прорезают кругом с алмазным напылением, установленным в угловую дисковую машинку. Без него эта работа не получится. Вначале прорезают одну канавку, а затем параллельно ей вторую по заранее подготовленной разметке на одинаковом удалении. В это время выделяется очень большое количество пыли, что является серьезным недостатком метода. Пространство между канавками выбивают долотом перфоратора. В штукатурке эту работу можно сделать молотком и стамеской.

Работа штроборезом

Профессиональный инструмент для создания штроб в плотных бетонах и камнях имеет электродвигатель, от которого вращаются сразу два алмазных диска, прорезающие параллельные канавки. У этого инструмента можно настраивать глубину прорезов и устанавливать расстояние между ними. К рабочему органу подключается шланг промышленного пылесоса, через который отводится вся образующаяся при резке пыль. Внутренняя система уплотнений значительно уменьшает ее проникновение в помещение.

Выборку камня между прорезанными канавками штроборез не делает. Эту операцию придется выполнять долотом перфоратора. Борозды, созданные таким методом, обладают самым аккуратным видом и выполняются за наиболее короткое время. Однако, профессиональный штроборез в комплекте с промышленным пылесосом является дорогостоящим инструментом и его приобретают для постоянной, длительной работы. Только в этом случае он окупается. Но для поведения единичных ремонтов его несложно взять в пунктах проката.

Видео

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

Штробление и высверливание подразетников в панельном доме.

Панельные, несущие стены- это некоторые пятиэтажки, у вас каркасно- панельный дом

Достаточно на 30 мм, из подрозетника сделать кольцо, а провод взять многожильный. Не сверлить, а сделать штроборезом горизонтальные и вертикальные пропилы. <img src=»//otvet.imgsmail.ru/download/81146252_cff66049dd97d4afeea6179fd3c0a499_800.jpg» data-lsrc=»//otvet.imgsmail.ru/download/81146252_cff66049dd97d4afeea6179fd3c0a499_120x120.jpg»>

но вот как быть с подрозетниками??? их же заглублять необходимо на 40 — 50 см в стену — не достану ли я до арматуры??? Тут возникает ДВА вопроса: 1. Где взять стены такой толщины вообще и в панельном доме особенно? 2. Как потом в подрозетники розетки ставить, и как потом до розеток достать?

Вообще то всегда разводку ведут на 20 см ниже потолка, но никак не в стяжке пола. Про вертикальность Вы верно усвоили. Подрозетники сверлят на нужную глубину. Если одну арматурину перережите (а шаг там не менее 100 мм), то не смертельно.

дыры долби смело, провод закладывай куда хочешь, арматура попадётся -вырубай её. Ничего не бойся.

Вы отлично подкованы, и даже «переподкованы» в этом вопросе. Выше Вам предложили способ, как выбить отверстие под подрозетник, и для ж. б. армированной стены этот способ я считаю наиболее простым (Выпиливание горизонтальных и вертикальных полос с выбиванием квадрата со стороной, равной диаметру подрозетника, с припуском около 1-2 мм.). Если наткнетесь на арматуру — просто не трогайте ее. Отверстие под подрозетник не может повредить прочности армированной стены, только если вы их сто штук не налепите в один ряд, да и то вряд ли :). Насчет того, где вести кабели — дело Ваше, основных вариантов три: 1. Горизонтально на 20 см от чистового потолка, до коробок, дальше опуск до розеток и выключателей, потолочная подводка к нагрузке освещения. 2. Горизонтальная по потолку с опуском на розетки и выключатели. 3. Горизонтальная по полу с подъемом до розеток и от пола до потолка так, где выключатели (то есть до выключателя подъем, а от выключателя кабель на органы освещения). Я недавно расчитывал проект на двушку 60 квадратов, у меня получилось примерно на 30% меньше длины кабеля при варианте с разводкой по полу. При этом кабель просто заливался в стяжку. Из плюсов еще назову то, что мест, где можно сверлить стену, не боясь повредить проводку, гораздо больше, из минусво — с осторожностью нужно работать со сверлением стяжки пола). Кроме того, зацикливаться на одном способе прокладки не стоит, так как случаи бывают разные. Например, в каком-то конкретном месте Вам будет удобнее провести кабель по потолку — ведите и не «зашоривайтесь». Почему Вы решили, что горизонтальные штробы — зло, тоже непонятно. Штроба губиной 1-2 см в принципе не может повлиять на прочность стены, мое мнение. В общем, Вы все правильно делаете, не сомневайтесь, а то прям по Гоголю «Горе от ума» получается. Удачи.

а в плинтус провод не лучше засунуть?

Надо пытаться делать розетки между стержнями вертикальной арматуры. Они идут с шагом в 250мм. О штроблении несущих стен могу порекомендовать хорошую статью: <a rel=»nofollow» href=»http://resog.ru/shtroba-i-shtroblenie-sten» target=»_blank»>http://resog.ru/shtroba-i-shtroblenie-sten</a>

touch.otvet.mail.ru

Установка системы скрытой проводки кабелепровода

Системы скрытой проводки из кабелепровода — популярный выбор в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электропроводки в плите

Шаг 2: Прокладка электропроводки в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки системы электропроводки скрытого кабелепровода.

Шаг-1: Прокладка электрических проводов C в плите

• Трубы из плит для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
• Используйте только глубокие распределительные коробки в перекрытиях. Надежно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой кодировке для кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
• Тщательно проверьте падение стены и определите толщину бетона.
• Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
• Соблюдайте особые меры предосторожности при бетонировании плиты
• Заменить все сломанные трубы
• Убедитесь, что все стыки водонепроницаемы.
• После того, как перекрытие и балка сняли опалубку, немедленно проложите проводку GI.Задокументируйте любое засорение или альтернативный маршрут для использования в будущем.
• Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плиты в соответствии с требованиями электрики и кондиционирования воздуха
• Обеспечьте вытяжные ящики в подходящих местах
• Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, согласно электрическим чертежам
.

Шаг 2: Прокладка электрических кабелей C в стене

• Выполнение скрытых работ по прокладке кабелепровода после возведения каменных стен, но до начала штукатурных работ
• По окончании схватывания кирпичной кладки выполнить чеканку.В идеале выдерживайте 7-дневный перерыв между двумя действиями
• Выполняйте чеканку стен только стенорезками, чтобы не повредить стены.
• Закрепите электрические кабелепровода одобренными зажимами, чтобы обеспечить правильную прокладку и проводку
• После закрепления трубопроводов, ящиков и принадлежностей заполните высеченную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов.
• Начните проводку на стене с отметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
• Ограничить ширину чеканки по количеству каналов
• Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
• Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не случайно взят кабелепровод
• Не используйте изгибы и локти. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
• Не прокладывайте электропроводки вблизи линий связи
• Проложите кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Закройте вертикальные участки открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка задних коробок коммутационных плат

• Закрепите скрытый распределительный щит должным образом по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Поддерживайте одинаковое единообразие во всех установках.
• Щиты должны представлять собой готовые металлические ящики модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
• Заканчивайте крепление коробки перед штукатурными работами, одновременно выполняя прокладку стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов

• Распределительный щит скрыть перед штукатуркой
• Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
• Подготовьте коробку в соответствии с проектом, например, установите количество трубопроводов, входящих в распределительную коробку
• Вставляйте трубы из ПВХ только в указанные входные отверстия

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше о том же.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

проводов в SIP — проблемы для домовладельца

Когда вы строите дом с традиционным каркасом, вы не особо задумываетесь о предварительном планировании электрической системы.Конечно, вы можете говорить о наличии достаточного количества розеток на кухне или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2х4. Прокладка проводов в SIP-панелях требует немного большего предварительного планирования.

Людям, которые строят дома с деревянным каркасом с помощью SIP, нужно быть немного более активными, чем людям, строящим дома из палки. Повод для беспокойства — закрытые панели, которые используются для создания наружных стен их дома.Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с массивной сердцевиной являются основным материалом для внешних стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. По прибытии они готовы к установке и установке, поэтому любые индивидуальные работы выполняются на предприятии-изготовителе.

Как пропустить провод через стену SIP?

Поскольку СИП представляют собой твердую изоляционную пену, окруженную жесткими панелями, это не так просто, как схватить Sawzall и вырезать отверстие в гипсокартоне.Вы должны отметить на своем электрическом чертеже расположение всех розеток, осветительных розеток и выключателей, соединений проводов, телефонных розеток, розеток кабельного телевидения и компьютерных электрических цепей.

Изготовитель SIP будет использовать эту информацию для размещения участков кабелепровода и расположения электрических коробок в стеновых панелях вашего дома. Горизонтальные желоба обычно размещаются на стандартной высоте переключателя и выхода.

В зависимости от конструкции производителя, вертикальные выемки могут проходить через основную часть панелей или они могут проходить рядом с краем панели.Эти горизонтальные и вертикальные участки кабелепровода позволяют электрику протягивать провода по периметру конструкции и прокладывать проводку от одного этажа к другому.

Если у вас есть особые потребности, вам следует обсудить свой план с подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут надлежащим образом воплощены в жизнь во время строительства ваших SIP.

Поскольку все панели собираются заранее, прежде чем попасть на место работы, рекомендуется упростить внешние стены.Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кодекса.

Попробуйте разместить свои корма на других уровнях дома через обычные внутренние стены и пол. Возможно, вы захотите рассмотреть стену с традиционным каркасом, на которой расположена электрическая сервисная панель. Там много проводов, и это может быть более практичным решением для этой конкретной области. Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на коэффициент изоляции СИП?

Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы нарушаете твердую сердцевину, вы уменьшаете изолирующую способность материала. Часть работы заключается в том, чтобы после завершения электромонтажа каналы и пустоты были заполнены пеной. Это восстанавливает R-фактор и гарантирует, что ваш дом будет должным образом изолирован.

Этот сегмент в строительстве вашего дома как бы невидим.Это та область, которую можно сделать плохо или не сделать совсем, и на первый взгляд никто не станет мудрее. Изоляция этих кабельных каналов требует времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны следить за тем, чтобы все полости были должным образом заполнены пеной после протягивания проводов и завершения электрических работ.

Прокладка проводов в SIP — минимизация электрических требований к наружным стенам

Один из способов сократить расходы на изготовление множества изготовленных на заказ SIP-панелей с электрическими каналами — это прокладка большей части проводки через внутренние стены вашего дома.Хотя в вашем доме с деревянным каркасом есть специально построенные внешние стены, ваши внутренние перегородки имеют стандартную конструкцию 2 × 4. Устраняя все, кроме основных электрических требований к вашей стене SIP, вы можете сэкономить время, труд и деньги.

Подумайте о своих будущих потребностях при планировании электрического плана. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем добавлять их позже. Не пренебрегайте своими будущими целями, экономя на текущем бюджете.Планируйте хорошо и планируйте с умом.

6 прекрасных образов для вашего потолка

Вы редко замечаете один, но он оказывает большое влияние на каждую комнату. Фактически, вы смотрите прямо на него, когда приседаете или ложитесь спать. Сдаться? Это потолок. И переход к одному из семи улучшений, о которых мы здесь расскажем, — один из самых простых и эффективных способов улучшить внешний вид комнаты. Это также отличное решение для потрескавшегося или сильно испачканного потолка. И все эти процедуры могут быть выполнены за выходные или два домовладельцем со средними навыками.Переделка потолка — это еще и прекрасная возможность исправить некоторые основные недоработки конструкции. Комната с высоким строгим потолком может казаться более уютной, если ее отделать теплым или темным цветом. Более светлые оттенки потолка зрительно увеличивают пространство, как и узоры или цвета, похожие на те, что на стенах. Сохранение пропорций — хорошая идея — сохраните масштабные узоры для больших комнат и изящные плитки или текстуры для крошечных пространств. Независимо от того, какое обновление вы выберете, вам необходимо отремонтировать поврежденный потолок.Для штукатурки используйте штукатурные шайбы, которые можно приобрести у Charles Street Supply и других компаний, чтобы заделать провисающие участки, где «ключи» от штукатурки отломаны за планкой. Если вы используете твердое покрытие (дерево, жесть, древесноволокнистые доски или подвесной потолок), вам не нужно ремонтировать большинство трещин. Но если они больше, чем линия роста волос или проходят через всю комнату, выясните их причину, прежде чем прикрывать их. Потолки, которые будут частично обработаны (медальон и многослойный гипсокартон) или мягкие покрытия (обои), должны быть отремонтированы и очищены разбавленным TSP или тринатрийфосфатом.Отремонтируйте трещины с помощью ленты для гипсокартона и грязи и тщательно закройте пятна белым средством на основе шеллака, например B.I.N. В большинстве случаев вы будете прикреплять новый потолок к балкам под поверхностью существующего потолка, поэтому их расположение является важным первым шагом. Если ваш дом был построен или реконструирован до 1980 года, а существующий потолок покрыт акустическим материалом или акустической плиткой, проверьте образец на наличие асбеста. Положительный результат теста является сигналом к ​​вызову профессионального подрядчика по устранению загрязнений для снятия старого потолка.

Потолочный медальон

Установка потолочного медальона — это наименее трудоемкий проект, описанный здесь; это также единственное, что вы можете легко сделать самостоятельно. Хотя для реставрационных работ по-прежнему изготавливают тяжелые литые гипсовые кругляшки, с легкими версиями пенополиуретана от таких производителей, как Focal Point, Style-Mark и Fypon, проще обращаться. Версии Style-Mark, например, варьируются от 12 до 31 дюйма в диаметре. и весят всего унции; они стоят от 25 до 85 долларов в домашних центрах и на лесных складах.Они используются для привлечения внимания к люстрам и осветительным приборам, для улучшения лепнины и / или колонн или просто для оживления однотонного потолка. Медальоны не обязательно должны идти в одиночку; попробуйте использовать ряд меньших в длинной узкой комнате или холле. Чтобы прикрепить потолочный медальон, нанесите на деталь уретановый клей, затем поместите его в желаемое место на потолке. Закрепите медальон, утопив гвозди или шурупы на расстоянии нескольких дюймов друг от друга. Заполните все углубления шпаклевкой. Последний шаг — покрасить медальон латексной или масляной краской.

Панель из прессованного олова

Панели из прессованного олова стали чрезвычайно популярными за последнее десятилетие; в настоящее время их производят около 10 различных компаний. Хотя эти металлические листы с рисунком хорошо дополняют старые дома и квартиры-лофты, их простонародный вид, вероятно, не подходит для современного углового интерьера. Они также не являются хорошим выбором для любого помещения, в котором необходимо хорошее акустическое качество. «Если вы собираетесь использовать жестяные панели, вам понадобится коврик или занавески в помещении, чтобы поглощать реверберирующий звук», — объясняет Глен Элдридж, владелец компании Chelsea Decor-ative Metal Company из Хьюстона.Лучше иметь помощника при установке панелей, размер которых обычно составляет 2х4 фута. листы весом 4 фунта. каждый. Вам нужно будет прибить полоски обрешетки по периметру потолка и разместить их каждые 12 дюймов по центру поля. Затем жестяные панели можно прикрепить с помощью 1-дюймовой. обычные гвозди к планкам с помощью гвоздильного пистолета или молотка. Металлические кромки внахлест предназначены для «стягивания» друг с другом. Элдридж рекомендует использовать ножницы для обрезки любой обрезки, необходимой для размещения вентиляционных отверстий, динамиков или осветительных приборов.Если вы планируете красить панели, используйте масляную краску; Чтобы избежать сколов, покрасьте после установки панелей . Нанесите краску валиком с глубоким ворсом. Затем, если хотите, добавьте кистью акцентные цвета. Вы также можете заклеить панели прозрачным полиуретаном. Панели бывают разных рисунков и стоят от 18 долларов за лист 2х4; Также доступны жестяные карнизы, формованные наполнители и накладные панели для натяжных потолков.

Обои

Поклейка потолка обоями может быть непростой задачей, но это, безусловно, наиболее универсальный способ из обсуждаемых здесь способов.Бумага подходит для плоских, наклонных потолков и потолков неправильной формы, а широкий спектр узоров и текстур на рынке открывает безграничные возможности для дизайна. Ответы на следующие вопросы, связанные с дизайном, помогут вам определиться с узором и цветом. Есть ли в вашем доме открытые балки, световые люки или другие потолочные элементы, на которые вы хотите обратить внимание? Выберите смелый цвет или узор. Вы хотите, чтобы эта комната была больше или меньше? Затем выберите соответственно светлый или темный цвет. Ваш потолок наклонный или неровный? Выбирайте бумагу с однотонным узором или с разбросанным рисунком, а не в полоску или клетку.В домах благоустройства, в магазинах обоев и красок обычно продаются обои площадью 26 кв. Футов. рулон. Цены начинаются от 3 долларов за рулон и доходят до 180 долларов и более. Обклеивание стен обычно выполняется одним человеком, но для потолков лучше иметь двух человек: один будет разглаживать бумагу, а другой держит наготове остаток рулона. В остальном этот процесс не сильно отличается от оклейки стен. Вы можете использовать не приклеенную или предварительно наклеенную бумагу с подложкой, похожей на почтовую марку, которая активируется при намокании.Если вы застенчивы, купите снимаемую бумагу — ее легче удалить. Если вы планируете наклеить бумагу на стены, сначала сделайте потолок, а затем перекрывайте верх стен на 1/2 дюйма. Прикрепите секции стены стыком к стыку стены и потолка. Это создаст прямой шов. Если обе бумаги совпадают, шов будет незаметен.

Подвесно-решетчатый потолок

Если в потолке есть открытые трубы, воздуховоды или электрические соединения, которые вы хотите отремонтировать, лучше всего подойдет подвесная система.10х12 футов. упаковка от Armstrong с использованием панелей из минерального волокна (самый дешевый и распространенный тип панелей, их часто называют акустической плиткой) стоит около 100 долларов. Он содержит главные балки из оцинкованной стали, поперечные Т-образные фитинги, подвесные тросы, стеновые профили, винты для подвесных тросов и шурупы для крепления стен. Системы и компоненты продаются в домашних центрах и на лесных складах. Панели бывают 2×2 и 2×4 футов. размеры. Хорошая стратегия для любого помещения, которое должно быть хорошо освещено, — это разместить плоские люминесцентные светильники и линзы среди обычных непрозрачных панелей.Поскольку панели из минерального волокна хорошо поглощают звук, они являются хорошим выбором для игровой комнаты. Их можно красить латексной краской, а оловянную плитку — масляной краской. Установка довольно проста, но, поскольку система громоздкая, это работа двух человек. Вы прикрепляете подвесные тросы к балкам потолка с помощью гвоздей или шурупов, затем подвешиваете к ним основные балки и поперечные тройники. Затем открытая металлическая сетка заполняется панелями. Забудьте миф о том, что такая обработка приводит к резкому понижению потолка — новый может свисать всего на 3 дюйма.с оригинала.

Гипсокартон

В гибких открытых планировках этажей часто бывает трудно определить границы между гостиной и обеденной зонами; обычная стратегия зависит от групп мебели и таких фиксированных узлов, как камины и окна. Применение простого бордюра из гипсокартона одинарной толщины к потолку подчеркивает каждую область и усиливает архитектурный эффект пространства, не загораживая свет и не отбрасывая тени. Этот метод подходит для прямоугольных форм и может быть особенно эффективным, если в комнате есть приподнятые панели или обшивка.Установите границу с помощью строительного или панельного клея и шурупов для гипсокартона, которые проникают в балки не менее чем на 1 дюйм. Создайте четкие края на новом слое гипсокартона с помощью J-образного валика, а затем закончите его герметиком.

Обшивка

Чтобы создать классический вид коттеджа Новой Англии, вы не сможете превзойти обшитый панелями потолок. Среди нескольких материалов, создающих этот эффект, — дерево (фанерные панели или массив дерева, шпунтованная доска) и доски из минерального волокна, имитирующие дерево. Дерево

В категории фанеры Georgia-Pacific производит продукт под названием Ply-Bead, имитирующий доску из бисера старого образца. Поставляется в размерах 19/32 и 11/32 дюйма. толщины. Подходящие как для наклонных, так и для плоских потолков, листы размером 4×8 футов с пазом и пазом имеют верхний слой соснового шпона, фрезерованный так, чтобы он выглядел как бортовая доска. Панели бывают двух видов. Используйте более тонкую, 1,6 дюйма на центральной кромке, чтобы визуально увеличить меньшие пространства, и более широкую, 3,5 дюйма, чтобы уменьшить слишком большую площадь.Чтобы отделать края потолка из бисера, попробуйте соединить его с традиционной лепкой. Ply-Bead стоит от 16 до 20 долларов за лист. Панели, которые можно разрезать бензопилой или ножовкой, следует прибивать к балкам потолка. Строительный клей или клей для панелей обеспечивают дополнительную страховку. Из-за размера панелей во время установки лучше всего иметь помощника. Непрозрачные морилки и акриловые латексные краски поверх грунтовки можно использовать для получения любого количества образов. Первый позволяет просвечивать древесину, но второй более прочен.Если обшивка из листовых панелей немного устрашает, на любой лесопилке есть варианты из натурального дерева с номинальной шириной от 4 до 8 дюймов и толщиной от 3/8 до 3/4 дюйма. Ищите кромки с пазом и пазом. скошены для образования V-образной канавки. Эта вагонка устанавливается по доске с помощью клея и глухих гвоздей. Минераловолоконные «доски»

Если вам нужен такой вид деревянных панелей, но вам не нравится поднимать пиломатериалы над головой, подумайте о волокнистых досках, которые по составу похожи на акустическую плитку, но не требуют подвесной решетки.Новые планки Country Classic от Armstrong — хороший тому пример. Эти доски длиной 48 дюймов и шириной 6 дюймов весят всего 21 унцию. каждый, что делает установку простой задачей, выполняемой одним человеком. Доски с пазом и гребнем легко собираются и могут быть прикреплены непосредственно к гипсокартону или штукатурке с помощью клея или скоб. Картонная упаковка стоит около 1,25 доллара за квадратный фут и покрывает 40 квадратных футов. На поверхности потолка нет видимых швов или линий сетки. Если 6-дюйм. Ширина досок Country Classic не подходит для вашего помещения, возможно, вы захотите взглянуть на доски Heritage.Они имеют насечки по центру, чтобы придать им вид узких 3-дюймовых. доски. Доски с текстурой древесины бывают белыми, что поможет украсить темную комнату. Они также хорошо подходят для рисования различных эффектов. Вы даже можете создать декоративные панели внутри потолка, используя несколько цветов. Или вы можете окрасить доски гелем на водной основе для имитации дерева.

Где балки

Большинство потолочных покрытий необходимо крепить к потолочным балкам.Чтобы найти балки, посмотрите на чердак, чтобы увидеть, в каком направлении идут балки и как далеко они расположены. Отметьте расположение одного из них, забив гвоздь по краю. Снизу используйте прибор для поиска гвоздей или слегка постучите по потолку, пока не услышите твердый звук, который вы обнаружили на балке. Найдите края балки, прибив гвозди через потолок с небольшими интервалами. Отметьте центр, затем измерьте более 16 дюймов (или расстояние, которое вы нашли на чердаке), чтобы найти центральную точку следующей балки. Проведите мелом вдоль всех балок; это сэкономит ваше время и позволит работать позже.

Где найти:

Панели оловянные

А.А. Аббингдон

2149-51 Ютика пр.

Brooklyn, NY 11234

718 / 258-8333. Armstrong World Industries, Inc.

Подразделение строительных изделий

Центр поддержки клиентов

Ящик 3210

Ланкастер, Пенсильвания 17604

www.ceilings. com

800 / 233-3823. Поставка на Чарльз-стрит

54 Charles St.

Бостон, Массачусетс 02114

800 / 382-4360 Chelsea Contemporary Metal Company

9603 Лунный свет

Хьюстон, Техас 77096

www.thetinman.com

713 / 721-9200 Медальоны

Decorators Supply Corp.

3610-12 S. Morgan St.

Чикаго, Иллинойс 60609

773 / 847-6300. Felber Ornamental Plastering Corp.

Box 57, 1000 Washington St.

Норристаун, Пенсильвания 19404

800 / 392-6896 Focal Point Architectural Products

Ящик 93327

Atlanta, GA 30377-0327;

www.focalpointap.com

800 / 662-5550 Джорджия-Тихоокеанский регион

133 Peachtree St. NE, 8-й эт.

Атланта, Джорджия 30348-5605

www.gp.com

800 / 284-5347. Национальная гильдия профессиональных печатников

136 с.Keowee

Дейтон, Огайо 45402

www.ngpp.org

800 / 254-6477 Style-Mark, Inc.

Box 301, 960 W. Barre Rd.

Арчболд, Огайо 43502

www.style-mark.com

800 / 446-3040 Sur La Table

www.surlatable.com

800 / 243-0852

Треснувшие или сколотые выключатели могут быть проблемой безопасности

Трещины или сколы могут быть проблемой безопасности — покупатели спрашивают

Выключатели на главной (или вспомогательной) электрической панели могут иметь небольшую трещину или скол.Даже с этими небольшими трещинами или сколами выключатель может продолжать работать должным образом. Однако из соображений безопасности целесообразно заменить треснувший или поврежденный прерыватель.

Что вызывает трещины в выключателе?

Когда выключатель был помещен в панель, он мог быть вынужден встать из-за того, что электрик слишком сильно ударил по нему. Итак, трещина. В выключателях также появляются трещины или сколы, когда электрик вставляет электрический провод в паз прерывателя и начинает навинчивать установочный винт на провод, отвертка соскальзывает и тонкие края прерывателя скалываются или трескаются.

Тепло также может вызвать или способствовать растрескиванию выключателя

Когда ток проходит через прерыватель, выделяется некоторое количество тепла. Чрезмерный ток (или нагрузка) может привести к перегреву выключателя и его растрескиванию. Со временем в выключателе могут возникать ежедневные периоды, когда через выключатель протекает ток, и другие периоды, когда ток через выключатель не протекает. Это приводит к тому, что части прерывателя расширяются и сжимаются под действием тепла. Если этот процесс повторяется снова и снова, то с годами пластиковый корпус выключателя трескается.

Прерыватели

недороги, и любой треснувший, поврежденный или сколотый прерыватель следует заменять. Это верно, даже если через прерыватели проходит электрический ток.

С кем проконсультироваться? Электрик.

Электрики могут легко заменить поврежденный или со сколами выключатель всего за несколько минут.

Дополнительные ресурсы

• Автоматический выключатель «горячий» или немного «теплый»? Панель нагревается при прикосновении?

• Выключатель отключения. Устал его сбрасывать.Почему срабатывает?

• Когда два провода / цепи подключены к одному выключателю, это может быть «двойное ответвление», что вы делаете …

В некоторых наших статьях мы предоставляем ссылки на продукты, которые могут быть полезны с учетом тематики контента. Мы получаем небольшую комиссию, если вы решите приобрести продукт или услугу после перехода по одной из наших партнерских ссылок, но цена будет такой же для вас.

Как (быстро) пометить домашний каталог электрических панелей

Как домовладелец, я узнал, что есть две основные вещи, которые вам нужно знать о своем электричестве.Во-первых, электричество опасно. Не возитесь с этим, если вы точно не знаете, что делаете. Во-вторых, пометьте каталог электрических панелей вашего дома, чтобы он был точным, полным и разборчивым. И сегодня я собираюсь обрисовать свой систематический подход к быстрой маркировке каталога домашних электрических панелей.

Этот пост содержит партнерские ссылки, включая, помимо прочего, Amazon Associates. Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие находится здесь .

На этом рисунке показано, как наша электрическая панель была маркирована, когда мы впервые въехали.

Как видно из рисунка, наша электрическая панель плохо промаркирована.

• Некоторые автоматические выключатели даже не определены.
• Слишком общие описания. Например, выключатель №12 отмечает «Спальня». У меня 4 спальни. Который из???
• Знаки вопроса. Выключатели №6 и №25 видимо исправны? Офис «Что мне с этим делать? Во-первых, я даже не знаю, в какой комнате находился офис.И во-вторых, этот вопросительный знак не вселяет уверенности в том, что даже если бы я знал, где находится офис, эта сеть обслуживала даже эту комнату.

И я буду честен и признаю, что я ничего не делал с этим каталогом в течение 8 лет….

Но в минувшие выходные я, наконец, перестал тянуть ноги и надел штаны для больших девочек. Если я собираюсь быть ответственным домовладельцем, я должен знать, какой автоматический выключатель приводит в действие какие части моего дома, верно?

Я убедил свою семью помочь, и мы, наконец, прошли процесс правильной маркировки автоматических выключателей в нашем доме.И все было не так уж плохо! Не так скучно, как я ожидал…

Посмотрим правде в глаза, как мытье окон и мытье кухонных шкафов, 1-2 часа, чтобы маркировать электрическую панель, было не совсем лучшим временем в моей жизни. Но это было необходимо.

И этот пост описывает (по моему скромному мнению домовладельца) самый быстрый и простой способ маркировать домашнюю электрическую панель. Так что возьмите партнера, сделайте это и займитесь чем-нибудь еще более интересным.

Что такое Панель электрического обслуживания?

Let’s начнем с основ.

Электрическая панель в вашем доме соединяет внешний провод или провода, идущие с улицы, с внутренними проводами в вашем доме. Думайте об этом как о точке распределения, где главный электрический провод входит в ваш дом, а затем разделяется на различные провода, которые обслуживают различные комнаты вашего дома.

Другими словами, каждое электрическое устройство, выключатель и вилка в вашем доме подключены к цепи или предохранителю, который проходит к вашей электрической панели (также известной как электрическая сервисная панель, сервисная панель, блок предохранителей и панель автоматического выключателя).

В качестве примечания, если вы хотите глубже погрузиться в то, как электричество работает в вашем доме, ознакомьтесь с этими сообщениями о том, как работает домашняя электрическая система или The Circuit Detective.

1

Когда вы откроете панель, вы увидите либо серию автоматов, либо предохранителей. Как узнать, какой у вас?

• Автоматические выключатели представляют собой ряды переключателей с тумблерными рычагами.
• Предохранители представляют собой ряды круглых ручек и ввинчиваемых предохранителей (например, лампочки)

Исторически предохранители существовали в домах до автоматических выключателей.Так что для моих друзей, которые сталкиваются с проблемами владения старым домом, у вас все еще могут быть предохранители. Но если электричество обновили или у вас новый дом, скорее всего, у вас есть выключатели.

Для чего нужны эти предохранители и автоматические выключатели? Проще говоря, противопожарная безопасность и безопасность. Автоматические выключатели и предохранители прерывают или «прерывают» поток энергии, если электрический ток в вашем доме достигает опасного уровня. Проще говоря, когда «сработал» автоматический выключатель или «перегорел» предохранитель, это ваш способ сказать: «Слишком много! Слишком!»

Почему вы хотите, чтобы эти автоматические выключатели и предохранители работали? Проще говоря, они предохраняют ваш дом от сгорания.По данным Национальной ассоциации противопожарной защиты (NFPA):

• Электрические пожары в домах являются причиной примерно 44 800 пожаров в год, почти 450 смертей и 1250 травм, а также ущерба собственности на 1,3 миллиарда долларов.
• Электрические неисправности являются третьей по значимости причиной пожаров в домах.

Кроме того, если вы хотите узнать больше о пожарной безопасности, вы можете проверить эти сообщения о причинах проверки огнетушителей и 5 лучших ресурсах для подготовки семейной пожарной лестницы.

Зачем нужно искать и маркировать электрическую панель дома?

Почему вас волнует, где находится ваша электрическая панель? И почему вы хотите, чтобы предохранители или автоматические выключатели были правильно маркированы? Две простые причины: авария и электромонтажные работы

1.

Скорая помощь

Если вы потратите немного времени на то, чтобы понять, где расположены электрические провода по всему дому, это окупится удобством и может помочь вам в экстренной ситуации.

Во время любой чрезвычайной ситуации, например наводнения или пожара, вам может потребоваться быстро добраться до электрической панели и выключить питание.Или, если произойдет отключение электроэнергии, полезно заранее узнать, где находится ваш автоматический выключатель или блок предохранителей, чтобы вам не пришлось искать в темноте.

Или, если вы чувствуете запах рыбы в своем доме, возможно, у вас сгорел электрический компонент. Если вы подозреваете опасность поражения электрическим током, разве вы не хотите точно знать, где находится ваша панель, чтобы быстро отреагировать в экстренной ситуации?

А если проблема с электричеством характерна только для одной розетки, разве вы не хотите знать, какому выключателю она соответствует? Таким образом, вы можете просто отключить прерыватель или предохранитель.

В противном случае вам придется отключить питание ВСЕГО дома, пока вы ждете, пока профессиональный электрик приедет и проведет расследование. Потому что вы знаете, что это произойдет ночью. А потом сидеть в полной темноте, пока не покажет электрик.

2.

Электромонтажные работы

Если у вас есть ноу-хау или мотивация для легких работ с электрической системой в вашем доме, первое, что вы должны сделать, это отключить подачу электроэнергии в розетку. Но сначала вам нужно знать, какой выключатель координируется с этой розеткой.

Лично я боюсь электричества, но мой муж — нет. Он разбирается в простейшем подключении и может заменить розетку. И до сих пор любые электромонтажные работы, которые выполнял мой муж, всегда начинались с того, что он стоял перед электрической панелью, переключая выключатель за выключателем, в то время как я стояла рядом с розеткой и кричала, когда выключатель срабатывал.

Не совсем то, как я определяю качественное времяпрепровождение с супругой.

Или, если никого не было дома, он получил кардио, бегая вверх и вниз по лестнице, чтобы перевернуть выключатели и проверить розетки.И все эти лестницы однозначно поднимали ему настроение 😉.

Как маркировать домашнюю электрическую панель

Ниже приведены 7 шагов, которые мы использовали, чтобы быстро, но точно и тщательно промаркировать электрическую панель в нашем доме.

1. Нарисуйте план дома

Сначала нарисуйте поэтажный план вашего дома. Вам решать, будете ли вы рисовать поэтажный план поэтажно или по комнатам на странице. Это не должно быть слишком навороченным — может быть, несколько квадратов и прямоугольников для обозначения стен, а также обозначения переднего и заднего двора, чтобы вы могли ориентироваться.На самом деле, составление плана этажа — отличное упражнение для детей.

Вовлечение семьи в составление плана этажа дома

Не забывайте, что в вашем доме есть электричество. Это включает в себя внешний вид вашего дома (например, заглушки на верандах, входное освещение, прожекторы и т. Д.), Недостроенные подвалы, чердаки и гаражи. Например, у нас есть старый отдельно стоящий гараж с проводкой под землей. Другие розетки, которые легко забыть?

• Печь
• Стиральная машина / сушилка
• Электрические обогреватели и водонагреватели
• Водоотливные насосы
• Системы безопасности
• Проводная сигнализация дыма или угарного газа
• Термостаты
• Дверные звонки

Я использовал шаблон пола, план дома,

обнаружил при подготовке плана эвакуации моей семьи при пожаре.Мой первоначальный план состоял в том, чтобы выделить страницу на каждом этаже. И это отлично подошло для второго этажа со спальнями и ванной комнатой. Но на первом этаже у нас так много розеток и бытовой техники, что мне пришлось посвятить одну страницу только кухне, а другую — остальным комнатам.

2. Найдите электрические соединения

Обойдите дом по плану этажа и отметьте все розетки в доме. Розетки я разделил на: светильники, розетки и выключатели. Загляните за мебель, расположенную у стен, чтобы обнаружить скрытые розетки.

Используется простая система для разметки типов и местоположений розеток прямо на плане этажа, например:

• Буквы : используйте F = приспособление, O = розетку, S = выключатель (обратите внимание, что выключатели чаще всего подключаются к настенному или потолочному приспособлению)
• Цвета : используйте розовые маркеры для светильников, зеленые для розеток и синий для переключателей
• Символы : используйте треугольник для светильников, круг для розеток и квадраты для переключателей

Это шаг — хорошая возможность заинтересовать вашу семью.Я разыграл это с моим самым старым элементарным дочь школьного возраста, чтобы увидеть, кто найдет больше связей.

3. Где, черт возьми, ваша электрическая панель обслуживания?

Найти сервисную электрическую панель обычно несложно. Обычно электрическая сервисная панель находится в подвале, гараже, кладовой, прачечной, туалете или коридоре.

Наша электрическая панель в недостроенном подвале — некрасиво!

Но иногда бывает труднее найти.Возможно, это скрыто из-за ремонта и дополнений. А может панель даже не внутри дома, а снаружи.

Если после поиска вы все еще не можете найти свою электрическую панель, осмотрите свой район. Есть ли в вашем доме еще один похожий дом? Если да, посоветуйтесь с соседом. Почему? Если вы живете в районе, где дома были построены примерно в то же время, панели могут находиться в аналогичных местах.

Обратите внимание, что в вашем доме может быть более одной панели.Иногда есть еще «вспомогательная панель», которая управляет различными цепями в другой области. У нас есть дополнительная панель с выключателями для кухонной техники примерно в 20 футах от главной панели. (Не беспокойтесь о поиске дополнительной панели.)

4. Позвонить другу

В начале 2000-х вы смотрели игру « Кто хочет стать миллионером» ? Если кто-то застрял на вопросе, участникам разрешалось использовать различные спасательные круги, чтобы помочь найти ответ. Одним из таких спасательных кругов был «Телефон другу», по которому участники могли позвонить другу или родственнику по телефону.

Сделайте себе одолжение. Позвонить другу. Пригласите друга или члена семьи для этого задания. Стоит купить им выпивку или ужин в обмен на их помощь.

Но если вам все-таки нужно действовать в одиночку, подумайте о приобретении устройства для поиска цепей.

5. Включите все и включите!

Есть несколько способов обойти ваш дом и нанести схемы (предохранителей) на план этажа. Вы можете включить каждую розетку в доме и выполнить следующие действия.Лично я обнаружил, что наименее хаотичным и наиболее систематическим методом было просто обходить комнату за комнатой. И, по общему признанию, я боялся, что, если я все включу, я отключу цепи в моем старом доме. Если в августе мы запустим пылесос или фен одновременно с оконными кондиционерами, мы обязательно отключим автоматический выключатель.

Выбрав комнату, включите все потолочные и настенные светильники, лампы, выключатели и любую электронику.

Скорее всего, у вас (как и у нас) что-то не подключено к каждой розетке в комнате.Итак, я собрал несколько электронных устройств, которые были достаточно маленькими, чтобы их можно было подключить, составить схему, затем отключить и перейти в следующую комнату. Используйте небольшую электронику, которую легко идентифицировать при включении и выключении, например яркий свет или шум, например:

• Прикроватная или рабочая лампа
• Цифровые часы
• Радио
• Фен

6. Схема схем (предохранителей) на плане этажа дома

Поместите вашего друга у избирательной комиссии (человек №1 — он же мой муж) и другого человека в комнате (человек №2 — он же моя дочь и я).В зависимости от того, как далеко вы оба находитесь, кричите или используйте сотовые телефоны (или даже рации ваших детей!) Для общения.

Моя дочь помогает с созданием каталога автоматических выключателей

Обратите внимание, что здесь предполагается, что вашим цепям или предохранителям уже присвоен номер. Если нет, возьмите остроконечный предмет и напишите числа в последовательном порядке на панели рядом с выключателем или предохранителем.

Человек у электрического панель отключается (человек №1) выключателем №1. Человек в комнате (Человек №2) затем определяет все светильники, переключатели. и закрывающиеся розетки (если есть) и пометьте их знаком «# 1» на бумажной комнате диаграмма.Когда закончите, Человек №2 общается с Человеком №1. чтобы снова включить выключатель № 1, затем включите выключатель № 2.

Повторяйте до тех пор, пока не закончите…

План этажа дома с номерами автоматических выключателей

Когда вы закончите, каждый прибор, выключатель и розетка на вашем плане этажа должны иметь номер цепи рядом с ней.

Не слишком сложно, правда? По общему признанию, это еще не все (электрические субпанели, выделенные цепи для определенных устройств).

Но, честно говоря, как средний домовладелец, я не думаю, что для меня важно углубляться в электрические системы моего дома.Вместо этого, как ответственный домовладелец, моя работа состоит в том, чтобы составить карту и надлежащим образом маркировать свою электрическую панель обслуживания.

7. Создание каталога домашней электрической панели

Теперь у вас есть карта, которая сопоставляет приборы, выключатели и розетки с номером выключателя или предохранителя. Отметьте все, что находится в цепи, и перенесите свои выводы в каталог или в отдельную схему.

У большинства электрических панелей есть наклейка на внутренней двери, на которой вы можете записать соответствующие комнаты / участки дома.Если вам нужна новая наклейка, у Amazon есть несколько вариантов каталогов (см. Нижнюю часть сообщения) или посетите обычные магазины товаров для дома с большими коробками.

Бесплатный шаблон каталога электрических панелей (pdf и Excel)

Лично я новый лейбл не покупал. Вместо этого я создал каталог шаблонов автоматических выключателей в Microsoft Excel и распечатал их со своего компьютера. Не стесняйтесь загрузить эту бесплатную версию каталога автоматических выключателей в формате pdf ниже. Он достаточно большой, чтобы дать достаточно места для подробных описаний, но достаточно мал, чтобы легко поместиться внутри блока автоматического выключателя (или предохранителя) традиционного размера.

Если версия в формате pdf не умещается в дверях вашей панели, напишите мне по электронной почте, и я с радостью отправлю вам бесплатный шаблон каталога домашней электрической панели в Excel.

Я перенес информацию, собранную на плане этажа дома, на этот шаблон. Вот несколько советов по заполнению этикетки панели:

1. Сделать постоянным и разборчивым

Посмотрим правде в глаза: после того, как вы нанесете на карту автоматические выключатели в своем доме, вы закроете дверь панели и не будете открывать ее в течение длительного времени (если только у вас не возникнут проблемы).

Убедитесь, что этикетка удобочитаема, а надпись постоянна. Спасите себя от разочарования через несколько лет с помощью панели, помеченной тусклым или неразборчивым текстом. Несколько советов:

• Используйте ручку. Не используйте карандаш, чтобы пометить домашнюю электрическую панель — со временем она исчезнет.
• Если у вас хороший почерк, пишите прямо на этикетке. Но если у вас есть куриная царапина для почерка, воспользуйтесь этикетировщиком.

2. Не используйте псевдонимы

Сделайте одолжение следующему хозяину дома и не называйте цепи псевдонимами.Например, «Мой кабинет» или «Спальня Эммы» не собираются стричь со следующим владельцем. Они не узнают, в какой комнате находится офис, и не узнают, кто такая маленькая Эмма и где она спала.

Вместо прозвищ используйте более общие термины и опишите местоположение, например «1/2 ванной» или «передняя левая спальня», чтобы помочь следующему владельцу интерпретировать каталог электрических панелей.

3. Неизвестные этикетки и запасные части

Панели

обычно могут иметь выключатели или предохранители, которые, кажется, ничего не питают, особенно в старых домах.У нас есть несколько таких в нашем доме. Подумайте о том, чтобы пометить эти загадочные взломщики как «Запасные» или «Неизвестные», чтобы вы знали, что вы проверили их и не смогли определить их маршрут. И отметьте их карандашом (а не ручкой), чтобы, если вы обнаружите, где он соединяется, вы могли стереть и внести изменения.

8.

Каталог Mount и план этажа дома

Последний шаг — сохранить каталог и план этажа дома внутри двери электрического щита. При помощи двустороннего скотча прикрепите каталог к ​​дверце панели.Если план дома у вас всего одна страница, его можно закрепить прямо на двери. Но если ваш план дома состоит из нескольких страниц, поместите его внутрь прозрачного пластикового протектора и прикрепите пластиковую вставку к внутренней части дверцы электрической панели.

Вот и готовый продукт.

Мой каталог электрических панелей, в котором перечислены все автоматические выключатели, установлен в верхней части двери, а защита страницы, удерживающая планы этажей дома, закреплена внизу. Это аккуратный и исчерпывающий снимок электрической системы нашего дома.

Что дальше? 2 похожие сообщения

1. Посмотрим правде в глаза, электрические щитовые двери — не самый привлекательный декор стен. Если да, то посмотрите, как эти 10 блоггеров скрыли свои двери с электрическими панелями и превратились в центр своих общих зон.

10 вдохновляющих способов скрыть электрическую панель

2. Скрыть электрические шнуры за столами и партами занимает всего несколько минут и несколько долларов, но может сделать ваш дом в геометрической прогрессии более аккуратным! Ознакомьтесь с этими 9 простыми способами спрятать электрические шнуры за столами и партами.

9 простых решений, позволяющих спрятать электрические шнуры за столами и партами

Предлагаемые продукты

---

Если вам понравилось читать этот пост, просто подождите, пока вы не увидите, что я запланировал на будущее! Обязательно подпишитесь на меня в Pinterest, Instagram или Facebook. Или еще лучше подпишитесь, чтобы читать мой ежемесячный информационный бюллетень. Это похоже на ежемесячное письмо старого друга, который хочет наверстать упущенное (но без необходимости надевать тапочки и идти к почтовому ящику…)

[Примечание. Мои сообщения с гордостью связаны с этими удивительными ссылками, полными идей и вдохновения для поделок!]

Самое главное в ремонте перед продажей дома

Содержание дома в хорошем состоянии может принести значительные дивиденды, когда пришло время его продать.

Покупатели часто ищут дома, требующие небольшого ремонта, и никто не хочет, чтобы сделка развалилась из-за того, что домашний инспектор обнаружил проблему, с которой покупатели не могут справиться. Небольшая профилактика может избавить вас от боли, наблюдая за уходом покупателя.

Вот некоторые из наиболее важных вещей, которые вам следует рассмотреть перед продажей дома. Opendoor покупает и продает тысячи домов в месяц, и мы также выделили некоторые из наиболее распространенных предметов ремонта, обнаруженных нашими оценщиками.

→ Не слышали об Опендуре? Мы предлагаем более простой способ продать свой дом за наличные и выбрать дату закрытия.

Кухни и ванные

Кухня и ванные комнаты в доме оснащены самыми механическими системами, такими как водопровод и электричество. Это означает, что у них также самая высокая вероятность повреждения. Вот компоненты, которые следует проверить дважды:

• Кухонная техника . Убедитесь, что холодильник, плита, посудомоечная машина и микроволновая печь исправны.Устраните любые утечки и при необходимости замените охлаждающую жидкость или фреон в холодильнике или морозильной камере.
• Шкафы На кухне и в ванных комнатах все должно быть в хорошем состоянии, без повреждений от воды или гниения. Двери и ящики шкафа должны открываться и закрываться плавно. Исправьте незакрепленные петли, прочистите или замените застрявшие направляющие ящика, а также замените сломанные ручки или ручки. Вы можете справиться с большинством этих задач самостоятельно, с помощью отвертки и похода в строительный магазин.

  Если шкафы окрашены, убедитесь, что краска не отслаивается и не отслаивается.Если это так, отшлифуйте их и нанесите свежий слой. Сильно поврежденные шкафы могут нуждаться в замене, а для этого может потребоваться подрядчик, если вы не обладаете навыками ремонта дома.

  • Раковины и краны Водные элементы должны быть герметичными, а все стоки должны работать свободно и чисто. Сливной слив, предотвращающий переполнение ванны, должен быть в исправном состоянии. Горячие и холодные варианты должны работать, как указано на смесителях.

• Ванны и души. Приспособления, такие как насадка для душа, должны быть полностью работоспособными, а стоки не должны забиваться. Если акрил на ванне отслаивается, возможно, вам придется отремонтировать ванну или заменить ее. Вытяжное отверстие, отводящее пар из душа, должно быть полностью исправным. Любую сломанную плитку для душа следует заменить.

Интерьер дома

Теперь пора взглянуть на другие общие внутренние поверхности.

• Стены и потолки Отремонтируйте отверстия от гвоздей, а также мелкие вмятины и вмятины в гипсокартоне.Если вы заметили обесцвечивание, например, отремонтированные повреждения, вызванные водой, покрасьте стены. Картина — один из самых дешевых и простых способов освежить комнату. Агент по недвижимости из Массачусетса Билл Гассетт рекомендует удалить обои, так как вряд ли покупатели будут разделять ваш стиль.
• Полы От ламината до ковролина — все должно быть в хорошем состоянии. Замените сколотую или потрескавшуюся напольную плитку или отполируйте поцарапанную или помятую древесину твердых пород. Замените порванное ковровое покрытие или протрите его паром, особенно если у вас есть домашние животные.
• HVAC Ваша система отопления, вентиляции и кондиционирования воздуха (HVAC) должна быть в хорошем рабочем состоянии, чистой и без утечек. Ваш термостат должен работать правильно. Если у вас есть какие-либо сомнения, наймите специалиста по HVAC, чтобы он выполнил настройку и дал вам оценку состояния вашей системы.
• Водонагреватель Точно так же ваш водонагреватель должен быть в хорошем рабочем состоянии и не протекать. Все трубы должны быть изолированы.
• Детекторы дыма и угарного газа Ваши детекторы должны быть в хорошем рабочем состоянии и быть не старше десяти лет.Проверьте свои детекторы и при необходимости замените батареи.
• Электрощит и автоматические выключатели Все должно соответствовать действующим нормам. В частности, замените панели, если у вас есть этикетки Zinsco / Sylvania GTE и Federal Pacific. Если в вашем доме есть одна из этих марок, вызовите электрика. Если у вас более старая система, например та, в которой используется блок предохранителей, вы также можете захотеть проверить или обновить ее, поскольку новому владельцу может быть трудно найти детали, или система может быть настроена для современного использования в способ, для которого он изначально не предназначен, что делает его подверженным проблемам.

Ремонт и модернизация

Давайте проведем принципиальное различие между ремонтом и модернизацией или улучшением.

Обновления — это необязательные, дискреционные способы, с помощью которых домовладелец пытается максимизировать ценность своего дома. Например, замена нового коврового покрытия в хорошем состоянии на паркет — это улучшение. Замена старых, плохих ковровых покрытий — это ремонт.

Подумайте об этом так: обновления могут повысить ценность вашего дома. Ремонт не даст вашей текущей стоимости упасть.

→ Попробуйте наш калькулятор благоустройства дома, чтобы узнать, какие проекты могут принести максимальную пользу вашему дому.

Внешний вид дома

Согласно анализу «Стоимость против стоимости» за 2018 год, проведенному журналом Remodeling Magazine, несколько внешних проектов имеют самую высокую окупаемость с точки зрения стоимости при перепродаже.

Вот несколько проектов с высоким коэффициентом окупаемости, над которыми вы, возможно, захотите взяться.

• Гаражные ворота. Очевидно, надо работать.Так что делайте любые пульты. Дверь также должна соответствовать всем местным нормам и критериям безопасности. Возможно, вам потребуется заменить механизм, если цилиндрическая пружина сломана, или если дверь имеет большие вмятины или вмятины.
• Входные двери. Крупные вмятины и вмятины недопустимы. Фурнитура, такая как дверные ручки, должна быть в хорошем состоянии, а уплотнители должны быть неповрежденными, и большинство домовладельцев могут решить эти проблемы самостоятельно. Раздвижные стеклянные двери должны быть правильно выровнены по направляющим. Дверь, ведущая в гараж, должна быть огнестойкой и соответствовать нормам.Возможно, вам потребуется вызвать подрядчика для замены дверей или направляющих.

• Крыша На крыше не должно быть сломанной или отсутствующей черепицы, черепицы или коньковых крышек, поскольку эти компоненты защищают ваш дом от повреждения водой. Немедленно заменяйте все проблемные места. Трещины, пузыри и пузыри на герметике также являются обычным явлением. Устраните любые повреждения подложки, то есть слоя под черепицей или черепицей. Повреждение внутренней водой может означать протечку крыши, поэтому, если вы ее заметите, обратитесь к профессионалу.
• Карниз Карниз — это края крыши, которые выступают за внешнюю стену. Они состоят из облицовки, доски, на которой установлены желоба, и потолков, которые соединяются с облицовкой. Все должно быть без повреждений от воды и гниения. Возможно, вам придется нанять подрядчика для замены некоторых досок. Перекрасьте все участки, на которых краска отслаивается, поскольку краска обеспечивает защиту от атмосферных воздействий.
• Дренаж Дренаж двора должен иметь уклон от фундамента.Если во время дождя у фундамента собирается вода, возможно, вам придется попросить подрядчика провести повторную калибровку двора или взломать бетон, чтобы устранить проблему. Точно так же, если водосточные трубы удаляют дождевую воду из фундамента дома, но нет стока, это проблема.
• Фундамент Фундамент, стена ствола и подпорная стена должны быть прочными. Наймите подрядчика, который предоставит вам профессиональное мнение, если вы заметите какие-либо признаки нестабильного фундамента, такие как провисающие полы, горизонтальные трещины в фундаменте, а также горизонтальные или вертикальные трещины вдоль любых стен, внутренних или внешних.

→ Хотите пропустить работу? Получите выгодное предложение за наличные от Opendoor на свой почтовый ящик в течение 24 часов.

Двор

• Палубы Палуба или патио должны быть конструктивно прочными, с ограждениями, соответствующими нормам. Опорные колонны, также известные как интервалы заполнения, также должны быть конструктивно прочными. Палуба не должна иметь повреждений от воды или термитов. Вы можете нанести слой полиуретана поверх палубы, чтобы предотвратить повреждение водой в будущем.

• Ландшафтный дизайн Деревья, кусты, растения и другая растительность вокруг собственности не должны мешать. Например, если ваш дом находится рядом с высоким дубом, а ветви касаются крыши, вам следует обрезать эти ветви, прежде чем они нанесут серьезный ущерб. Убедитесь, что дома не касаются деревья или кусты.
• Ограждение. Деревянные заборы не должны иметь гниющих или поврежденных водой досок. Ворота на всех заборах, деревянных или металлических, должны плавно открываться и закрываться.Ржавчину или потрескавшуюся краску нужно исправить, но вы можете сделать это самостоятельно. Очистите забор с помощью преобразователя ржавчины и металлической щетки, а затем загрунтуйте и закрасьте пораженные участки.

Если вы поддерживали свой дом на протяжении многих лет, возможно, вы не столкнетесь с этими проблемами. Регулярное профилактическое обслуживание, такое как ежемесячная проверка дымовых извещателей, защита настила от атмосферных воздействий каждый год или около того и замена отсутствующей черепицы, сокращает ваш список ремонта, когда вы решите переехать.

Заключительная мысль

Дом — это вложение, и регулярное техническое обслуживание — немного самодельной смазки для локтей, иногда звонок или два профессионалам — помогает сохранить ваши вложения.

Прерыватели цепи от дугового замыкания (AFCI) — InterNACHI®

от Ника Громико, CMI® и Кентона Шепарда.

Прерыватели цепей от дугового замыкания (AFCI) — это специальные типы электрических розеток или розеток и автоматических выключателей, предназначенные для обнаружения и реагирования на потенциально опасные электрические дуги в домашней разводке.

Как они работают?

AFCI работают, отслеживая форму электрического сигнала и быстро размыкая (прерывая) цепь, которую они обслуживают, если они обнаруживают изменения в волновой структуре, характерные для опасной дуги.Они также должны уметь отличать безопасные нормальные дуги, например, возникающие при включении выключателя или выдергивании вилки из розетки, от дуг, которые могут вызвать возгорание. AFCI может обнаруживать, распознавать и реагировать на очень небольшие изменения волновой структуры.

Что такое дуга?

Когда электрический ток пересекает воздушный зазор от компонента, находящегося под напряжением, к заземленному компоненту, он создает светящийся плазменный разряд, известный как дуга. Например, молния — это очень большая мощная дуга, которая пересекает атмосферный зазор от электрически заряженного облака до земли или другого облака.Подобно тому, как молния может вызвать пожар, дуги, возникающие в бытовой электропроводке, способны выделять высокие уровни тепла, которые могут воспламенить окружающую среду и привести к пожарам в конструкции.

Согласно статистике Национального агентства противопожарной защиты за 2005 год, электрические пожары повредили примерно 20 900 домов, убили 500 человек и нанесли ущерб собственности в размере 862 миллиона долларов. Хотя короткие замыкания и перегрузки являются причиной многих из этих пожаров, дуги являются причиной большинства и не обнаруживаются традиционными выключателями (без AFCI).

Где могут образовываться дуги?

Дуги могут образовываться при неправильной установке проводов или при повреждении изоляции. В старых домах изоляция проводов имеет тенденцию кристаллизоваться с возрастом, становясь хрупкой и склонной к растрескиванию и сколам. Поврежденная изоляция открывает доступ к токонесущему проводу для окружающей среды, увеличивая вероятность возникновения дуги.

Ситуации, в которых могут возникать дуги:

• электрические шнуры, поврежденные пылесосом или застрявшие под мебелью или дверьми.
• повреждение изоляции провода от гвоздей или шурупов, вбитых в стены
• шнуры прибора повреждены теплом, естественным старением, перегибами, ударами или чрезмерным растяжением.
• разлив жидкости.
• ненадежные соединения в розетках, выключателях и светильниках.

Где требуются AFCI?

Места, в которых требуются AFCI, зависят от строительных норм, принятых в их юрисдикции.

Международный жилищный кодекс (IRC) 2006 года требует, чтобы AFCI устанавливались в спальнях следующим образом:

E3802.12 Дуговая защита розеток в спальнях. Все параллельные цепи, которые питают однофазные розетки на 120 В, 15 и 20 А, установленные в спальнях, должны быть защищены с помощью прерывателя дугового замыкания комбинированного типа или ответвления / фидера, установленного для обеспечения защиты всей параллельной цепи. .

Исключение: Допускается размещение прерывателя цепи дугового замыкания, кроме источника ответвленной цепи, при условии, что:

1. Прерыватель цепи дугового замыкания установлен в пределах 6 футов от ответвленной цепи устройство максимального тока, измеренное вдоль проводников ответвленной цепи, и
2. Проводники цепи между устройством максимального тока ответвленной цепи и прерывателем цепи дугового замыкания устанавливаются в металлическом кабельном канале или кабеле с металлической оболочкой.

Национальный электротехнический кодекс (NEC) предлагает следующие рекомендации относительно размещения AFCI в спальнях:

Жилые помещения. Все 120-вольтовые, однофазные, 15- и 20-амперные ответвленные цепи питания розеток, установленных в жилых помещениях, в семейных комнатах, столовых, гостиных, гостиных, библиотеках, логовах, соляриях, комнатах отдыха, туалетах, коридорах и т. Д. Помещения или зоны должны быть защищены указанным выключателем дугового замыкания комбинированного типа, установленным для обеспечения защиты параллельной цепи.

Домашним инспекторам следует воздерживаться от указания точного кода в своих отчетах. Адвокат истца может предположить, что цитата из кода означает, что инспектор проводил проверку кода и, следовательно, несет ответственность за выявление всех нарушений кодекса в доме. Некоторые юрисдикции еще не требуют их внедрения там, где они могут быть полезны.

Какие типы AFCI доступны?

AFCI доступны как автоматические выключатели для установки в электрическом распределительном щите.

Непредвиденное отключение

AFCI может активироваться в неопасных ситуациях и создавать ненужные перебои в питании. Это может быть особенно раздражающим, когда AFCI отключает питание морозильной камеры или холодильника, позволяя его содержимому испортиться. Подрядчик по электротехнике может выполнить несколько процедур, чтобы уменьшить потенциальное «ложное срабатывание», например:

• Убедитесь, что силовой провод нагрузки, нейтральный провод панели и нейтральный провод нагрузки подсоединены правильно.
• Проверьте проводку, чтобы убедиться в отсутствии подключений общей нейтрали.
• Проверьте соединительную коробку и соединения приспособлений, чтобы убедиться, что нейтральный провод не касается заземленного провода.

Дуговые замыкания и замыкания на землю

Важно отличать устройства AFCI от устройств прерывателя цепи замыкания на землю (GFCI). GFCI обнаруживают замыкания на землю, которые возникают при утечке тока из горячего (незаземленного) проводника на заземленный объект в результате короткого замыкания.
