Характеристики стеновых сэндвич панелей: теплопередача, ширина, толщина, длина, вес, несущая способность, масса
В стеновых сэндвич-панелях Teplant-Concept (Концепт) применяются:
- утеплитель на основе базальтового волокна — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
- профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)
Расположение ламелей теплоизоляции в панелях Teplant-Сoncept
Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.
Геометрические характеристики стеновых панелей Teplant-Сoncept
Наименование продукта | Ширина, мм | Толщина, мм | Длина, мм | Вес м2, кг |
---|---|---|---|---|
ПСБ 50 | 1000 | 50 | до 6000 | |
ПСБ 60 | 1000 | 60 | до 9000 | 16,2 |
ПСБ 80/ПСБ 2-80 | 1000-1190 | 80 | до 9000 | 18,6 |
ПСБ 100/ПСБ 2-100 | 1000-1190 | 100 | до 10000 | 21,0 |
ПСБ 120/ПСБ 2-120 | 1000-1190 | 120 | до 14000 | 23,4 |
ПСБ 150/ПСБ 2-150 | 1000-1190 | 150 | до 14000 | 27,0 |
ПСБ 170/ПСБ 2-170 | 1000-1190 | 170 | до 14000 | 29,4 |
ПСБ 200/ПСБ 2-200 | 1000-1190 | 200 | до 14000 | 33,0 |
ПСБ 220/ПСБ 2-220 | 1000-1190 | 220 | до 14000 | 35,4 |
Допускаемые отклонения стеновых панелей Teplant-Сoncept
Отклонения от номинальных размеров для панелей Teplant-Concept толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:
По длине | По ширине | По толщине | |
---|---|---|---|
до 8 000 мм | ±4,0 | ±3,0 | ±3,0 |
Свыше 8 000 мм | ±6,0 | ±3,0 | ±3,0 |
Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)
В качестве среднего теплоизоляционного слоя применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.
Наименование показателя | Значение |
---|---|
Плотность, кг/м3 | 120 |
Теплопроводность при 10 oС, Вт/(м oС) | 0,034 |
Теплопроводность при 25 oС, Вт/(м oС) | 0,036 |
Предел прочности при растяжение, КПа, не менее | 110 |
Предел прочности при сжатии, кПа, не менее | 85 |
Предел прочности на сдвиг/срез, КПа, не менее | 75 |
Водопоглощение при полном погружении, по объему, %, не более | 1,5 |
Водопоглощение при частичном погружении, по массе, %, не более | 10 |
Содержание огранических веществ, по массе, % не более | 4,5 |
Влажность, % не более | 0,5 |
Технические характеристики стеновых панелей Teplant-Сoncept
Наименование продукта | R, (м? xoС)/Вт | Предел огнестойкости |
---|---|---|
ПСБ 50 | 1,378 | EI-30 |
ПСБ 60 | 1,622 | EI-30 |
ПСБ 80/ПСБ 2-80 | 2,110 | EI-90 |
ПСБ 100/ПСБ 2-100 | 2,597 | EI-90 |
ПСБ 120/ПСБ 2-120 | 3,085 | EI-150 |
ПСБ 150/ПСБ 2-150 | 3,817 | EI-150 |
ПСБ 170/ПСБ 2-170 | 4,035 | EI-150 |
ПСБ 200/ПСБ 2-200 | 5,036 | EI-150 |
ПСБ 220/ПСБ 2-220 | 5,524 | EI-150 |
ПСБ 250/ПСБ 2-250 | 6,256 | EI-150 |
R, (м2x0С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду
Предел огнестойкости — техническая характеристика, которая показывает сопротивляемость панелей огню
E — потеря целостности
I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений
Цифра
Несущая способность стеновых сэндвич панелей, кгс/м
2Толщина панели, мм / Пролет, м | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 160,00 | 115,11 | 94,33 | 78,74 | 60,00 | 39,29 | — | — | — | — | — | — | — | — | — | — | — |
80 | 209,79 | 166,76 | 141,76 | 126,89 | 113,09 | 98,48 | 83,37 | 67,39 | 50,00 | 31,56 | — | — | — | — | — | — | — |
100 | 225,00 | 183,13 | 156,04 | 138,64 | 125,18 | 113,05 | 100,25 | 85,81 | 73,40 | 58,96 | 43,64 | 27,84 | — | — | — | — | — |
120 | 240,00 | 198,97 | 170,00 | 151,65 | 137,22 | 125,21 | 111,89 | 97,45 | 83,02 | 68,85 | 56,46 | 44,58 | 32,46 | — | — | — | — |
150 | 270,00 | 218,29 | 182,90 | 160,00 | 145,16 | 132,79 | 120,00 | 105,77 | 91,40 | 78,38 | 55,48 | 44,77 | 34,28 | 23,93 | — | — | |
170 | 281,77 | 227,17 | 189,26 | 164,99 | 149,55 | 137,16 | 124,69 | 110,55 | 96,05 | 82,89 | 71,01 | 60,00 | 49,55 | 39,49 | 29,68 | 20,00 | — |
200 | 304,59 | 234,38 | 194,10 | 170,00 | 155,10 | 142,88 | 130,00 | 115,06 | 99,62 | 85,95 | 74,33 | 64,03 | 54,46 | 45,16 | 36,00 | 26,93 | — |
220 | 315,98 | 245,77 | 202,88 | 177,11 | 161,13 | 148,01 | 134,54 | 119,72 | 104,73 | 91,17 | 79,29 | 68,62 | 58,77 | 49,42 | 40,41 | 31,63 | 22,96 |
250 | 328,86 | 255,77 | 209,81 | 183,46 | 167,84 | 154,00 | 139,27 | 124,49 | 110,34 | 97,34 | 85,54 | 74,68 | 64,54 | 54,95 | 45,75 | 36,79 | 27,98 |
Толщина панели, мм / Пролет, м | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50 | 170,00 | 130,35 | 103,46 | 84,43 | 69,26 | 53,90 | 34,26 | — | — | — | — | — | — | — | — |
80 | 210,00 | 178,20 | 150,31 | 127,83 | 110,00 | 95,40 | 80,42 | 63,45 | 44,77 | 25,00 | — | — | — | — | — |
100 | 250,00 | 209,15 | 173,57 | 145,40 | 124,79 | 108,83 | 96,67 | 80,44 | 64,73 | 46,07 | 25,00 | — | — | — | — |
120 | 280,00 | 229,04 | 190,00 | 162,81 | 141,56 | 123,39 | 106,84 | 90,93 | 75,00 | 58,65 | 41,93 | 25,00 | — | — | — |
150 | 310,00 | 251,06 | 210,05 | 180,25 | 156,60 | 137,02 | 120,04 | 104,67 | 90,09 | 75,48 | 60,00 | 42,99 | 25,00 | — | — |
170 | 328,37 | 265,14 | 220,00 | 180,00 | 165,10 | 145,35 | 128,42 | 113,49 | 99,23 | 84,31 | 68,55 | 52,09 | 35,18 | — | — |
200 | 359,81 | 285,35 | 232,31 | 195,61 | 170,00 | 151,84 | 137,09 | 123,12 | 108,39 | 93,00 | 77,44 | 62,10 | 46,99 | 32,03 | — |
220 | 368,62 | 298,97 | 243,66 | 204,48 | 177,82 | 159,51 | 144,81 | 130,80 | 116,37 | 100,07 | 84,31 | 69,08 | 54,35 | 39,91 | 25,69 |
250 | 382,87 | 309,78 | 253,27 | 213,45 | 186,31 | 167,58 | 153,15 | 138,42 | 123,98 | 108,10 | 92,67 | 78,24 | 63,80 | 48,88 | 34,73 |
Предельно допустимые расчетные величины нагрузок на панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Толщина металлической обшивки стеновых панелей 0,5/0,5 мм. Допустимый прогиб L/200
Cрок службы стеновых сэндвич-панелей Teplant (Теплант)
Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.
Гарантийный срок — 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
В стеновых сэндвич-панелях Teplant-Universal (Универсал) применяются:
- утеплитель — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
- профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)
Расположение ламелей теплоизоляции в панелях Teplant-Universal
Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.
Геометрические характеристики панелей Teplant-Universal
Стеновые сэндвич-панели с базальтовым утеплителем длиной до 9000 мм (кроме ПСБ-80 – длиной до 6000 мм).
Наименование продукта | Ширина, мм | Толщина, мм | Длина, мм | Вес м2, кг |
---|---|---|---|---|
ПСБ 80/ПСБ 2-80 | 1000-1190 | 80 | до 6000 | 17,4 |
ПСБ 100/ПСБ 2-100 | 1000-1190 | 100 | до 9000 | 19,5 |
ПСБ 120/ПСБ 2-120 | 1000-1190 | 120 | до 9000 | 21,6 |
ПСБ 150/ПСБ 2-150 | 1000-1190 | 150 | до 9000 | 24,8 |
ПСБ 170/ПСБ 2-170 | 1000-1190 | 170 | до 9000 | 26,9 |
ПСБ 200/ПСБ 2-200 | 1000-1190 | 200 | до 9000 | 30,0 |
ПСБ 220/ПСБ 2-220 | 1000-1190 | 220 | до 9000 | 32,1 |
ПСБ 250/ПСБ 2-250 | 1000-1190 | 250 | до 9000 | 35,3 |
Допускаемые отклонения стеновых сэндвич-панелей Teplant-Universal
Отклонения от номинальных размеров для панелей Teplant-Universal толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:
По длине | По ширине | По толщине | |
---|---|---|---|
от 2000 до 8 000 мм | ±4,0 | ±3,0 | ±3,0 |
Свыше 8 000 мм | ±6,0 | ±3,0 | ±3,0 |
Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)
В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant-Universal применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.
Наименование показателя | Значение |
---|---|
Плотность, кг/м3 | 105 |
Теплопроводность при 10 oС, Вт/(м oС) | 0,034 |
Теплопроводность при 25 oС, Вт/(м oС) | 0,036 |
Предел прочности при растяжение, КПа, не менее | 80 |
Предел прочности при сжатии, кПа, не менее | 60 |
Предел прочности на сдвиг/срез, КПа, не менее | 50 |
Водопоглощение при полном погружении, по объему, %, не более | 1,5 |
Водопоглощение при частичном погружении, по массе, %, не более | 10 |
Содержание огранических веществ, по массе, % не более | 4,0 |
Влажность, % не более | 0,5 |
Технические характеристики стеновых панелей Teplant-Universal
Наименование продукта | R, (м xoС)/Вт | Предел огнестойкости |
---|---|---|
ПСБ 80/ПСБ 2-80 | 2,134 | EI-90 |
ПСБ 100/ПСБ 2-100 | 2,628 | EI-90 |
ПСБ 120/ПСБ 2-120 | 3,121 | EI-150 |
ПСБ 150/ПСБ 2-150 | 3,862 | EI-150 |
ПСБ 170/ПСБ 2-170 | 4,356 | EI-150 |
ПСБ 200/ПСБ 2-200 | 5,097 | EI-150 |
ПСБ 220/ПСБ 2-220 | 5,591 | EI-150 |
ПСБ 250/ПСБ 2-250 | 6,331 | EI-150 |
R, (м2x0С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду
Предел огнестойкости — техническая характеристика сэндвич-панелей, которая показывает их сопротивляемость огню
E — потеря целостности
I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений
Цифра — соответствует времени достижения предельного состояния в минутах
Несущая способность стеновых сэндвич панелей, кгс/м
2Технические характеристики стеновых панелей Teplant-Universal
Толщина панели, мм / Пролет, м | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80 | 146,85 | 116,73 | 99,23 | 88,82 | 79,16 | 68,94 | 58,36 | 47,17 | 35,00 | 22,09 | — | — | — | — | — |
100 | 157,50 | 128,19 | 109,23 | 97,05 | 87,63 | 79,14 | 70,18 | 60,07 | 51,38 | 41,27 | 30,55 | 19,49 | — | — | — |
120 | 168,00 | 139,28 | 119,00 | 106,16 | 96,05 | 87,65 | 78,32 | 68,22 | 58,11 | 48,20 | 39,52 | 31,21 | 22,72 | — | — |
150 | 189,00 | 152,80 | 128,03 | 112,00 | 101,61 | 92,95 | 84,00 | 74,04 | 63,98 | 54,87 | 46,59 | 38,84 | 31,34 | 24,00 | 16,75 |
170 | 197,24 | 159,02 | 132,48 | 115,49 | 104,69 | 96,01 | 87,28 | 77,39 | 67,24 | 58,02 | 49,71 | 42,00 | 34,69 | 27,64 | 20,78 |
200 | 213,21 | 164,07 | 135,87 | 119,00 | 108,57 | 100,02 | 91,00 | 80,54 | 69,73 | 60,17 | 52,03 | 44,82 | 38,12 | 31,61 | 25,20 |
220 | 221,19 | 172,04 | 142,02 | 123,98 | 112,79 | 103,61 | 94,18 | 83,80 | 73,31 | 63,82 | 55,50 | 48,03 | 41,14 | 34,59 | 28,29 |
250 | 230,20 | 179,04 | 146,87 | 128,42 | 117,49 | 107,80 | 97,49 | 87,14 | 77,24 | 68,14 | 59,88 | 52,28 | 45,18 | 38,47 | 32,03 |
Толщина панели, мм / Пролет, м | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80 | 147,00 | 124,74 | 105,22 | 89,48 | 77,00 | 66,78 | 56,29 | 44,42 | 31,34 | 17,50 | — | — | — | — | — |
100 | 175,00 | 146,41 | 121,50 | 101,78 | 87,35 | 76,18 | 67,67 | 56,31 | 45,31 | 32,25 | 17,50 | — | — | — | — |
120 | 196,00 | 160,33 | 133,00 | 113,97 | 99,09 | 86,37 | 74,79 | 63,65 | 52,50 | 41,06 | 29,35 | 17,50 | — | — | — |
150 | 217,00 | 175,74 | 147,04 | 126,18 | 109,62 | 95,91 | 84,03 | 73,27 | 63,06 | 52,84 | 42,00 | 30,09 | 17,50 | — | — |
170 | 229,86 | 185,60 | 154,00 | 132,30 | 115,57 | 101,75 | 89,89 | 79,44 | 69,46 | 59,02 | 47,99 | 36,46 | 24,63 | — | — |
200 | 251,87 | 199,75 | 162,62 | 136,93 | 119,00 | 106,29 | 95,96 | 86,18 | 75,87 | 65,10 | 54,21 | 43,47 | 32,89 | 22,42 | — |
220 | 258,03 | 209,28 | 170,56 | 143,14 | 124,47 | 111,66 | 101,37 | 91,56 | 81,46 | 70,05 | 59,02 | 48,36 | 38,05 | 27,94 | 17,98 |
250 | 268,01 | 216,85 | 177,29 | 149,42 | 130,42 | 117,31 | 107,21 | 96,89 | 86,79 | 75,67 | 64,87 | 54,77 | 44,66 | 34,22 | 24,31 |
Предельно допустимые расчетные величины нагрузок на панели Teplant-Universal приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Толщина металлической обшивки стеновых панелей 0,5/0,5мм. Допустимый прогиб L/200
Cрок службы стеновых сэндвич-панелей Teplant (Теплант)
Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.
Гарантийный срок — 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
Трехслойные сэндвич — панели
Сэндвич — панели для промышленного и гражданского строительстваСэндвич — панели это прекрасное решение для стеновых/кровельных ограждающих конструкций зданий и сооружений промышленного и гражданского строительства, а так же внутренние перегородки для помещений общественного и производственного назначения. Это строительный материал, имеющий трёхслойную структуру, состоящую из двух листов жёсткого материала (в основном металл) и слоя утеплителя между ними. Все элементы сэндвич — панелей склеиваются между собой с помощью горячего прессования. Современные линии по производству панелей в промышленных масштабах (в основном европейские) полностью автоматизированы. В отличие от их предшественников (полуавтоматические линии), где присутствовал человеческий фактор — люди вручную подавали утеплитель и, порой, самостоятельно наносили клей только на 60-80% поверхности металла, на современных автоматических линиях все происходит автономно: одновременно подается теплоизоляция и лист металла с обеих сторон, идет профилировка листа, автоматизированное распыление двухкомпонентного клея на 100% поверхности металла, и в итоге мы получаем высокую адгезию, панели имеющую ровную геометрию и безупречный внешний вид. В зависимости от назначения панели делятся на кровельные и стеновые. Стеновыми сэндвич — панелями производится облицовка фасада здания, кровельными – защита крыши (кровельные перекрытия). В коммерческом строительстве сэндвич — панели применяются для строительства быстровозводимый зданий на основе металлического или монолитного каркаса (промышленные цеха, автомойки, торговые центры, сельскохозяйственные здания, спортивные сооружения и т.
д.). И кровельные и стеновые панели имеют одинаковый тип конструкции, но разные типы стального профиля обшивки.
Применяются в качестве стеновых ограждающих конструкций при вертикальной или горизонтальной раскладке, а так же для подшивки потолков. Имеют несколько типов профилировки наружного листа:
Стык панелей разделяется на два типа замков:
Стеновая панель с замком ”Z-Lock” | Стеновая панель с замком ”Secret-Fix” |
Осуществить монтаж стеновых сэндвич — панелей довольно просто, однако, чтобы не допустить ошибок, необходимо строго следовать инструкции.
Технические характеристики:
Тип: Стеновые
Длина: от 2500 до 13 000 мм.
Ширина: 1190, 1200 и 1000 мм.
Толщина панели: 50 60 80 100 120 150 170 200 220 250 300мм.
Толщина облицовок: 0,5мм.
Кровельные сэндвич — панелиПанели для кровельного покрытия имеют высокий трапециевидный профиль, который делает панель высокопрочной и устойчивой к деформации (это качество важно зимой, когда на крыше скапливаются большие и тяжелые снежные массы). В кровельных сэндвич — панелях используют более плотный утеплитель, что придает им дополнительной жесткости. Например, кровельный наполнитель из минеральной ваты должен обладать плотностью от 120 кг/м2 и выше, а пенополистироловый наполнитель – от 25 кг/м2 и выше. Стыковочный замок, который внахлест соединяет между собой кровельные панели, имеет более сложное строение, чем замок, используемый для соединения стеновых панелей. Это нужно для того, чтобы преодолеть более сильное давление на сэндвич — панели крыши.
Технические характеристики:
Тип: Кровельные
Длина: от 2500 до 13 000 мм.
Ширина: 1000 мм.
Толщина панели: 50 60 80 100 120 150 170 200 220 250 300мм.
Толщина облицовок: 0,5мм.
Виды наполнителя ТСП:Минеральная ватаОдин из наиболее востребованных в настоящее время утеплителей для сэндвич — панелей. Базальтовое волокно производится из силикатных расплавов горных пород, шлаков или их сочетаний. Как правило, панели с минватой актуальны при возведении несложных по конструкции построек, ремонт которых при возникновении необходимости будет проведен очень быстро. Минеральная вата ценна тем, что не поддерживает открытого горения; она обеспечивает отличные показатели тепло- и звукоизоляции, стойко переносит температурные колебания, воздействие агрессивных веществ. Имеет сертификаты НГ.
ПенополистиролМалый по весу материал, имеющий ячеистую структуру. Это утеплитель, который широко используется при строительстве цехов, складских помещений, торговых павильонов, холодильных камер, дачных и жилых домов по «канадской технологии» и так далее. Сэндвич — панели с пенополистиролом монтируются /демонтируются в короткие сроки. Имеют самую низкую стоимость при высоких теплотехнических характеристиках.
Панели типа сэндвич из экструдированного пенополистирола абсолютно не впитывают влагу. Теплопроводность сэндвич — панелей из данного материала высокая, они сохраняют теплотехнические и физические характеристики даже тогда, когда подвергаются многократному замораживанию и оттаиванию. Отличаются высокой стоимостью за квадратный метр.
Виды полимерных покрытий:Пластизол — это модифицированный с помощью пластификаторов поливинилхлорид. В виду повышенной плотности покрытие сохраняет свои эксплуатационные свойства даже в неблагоприятных условиях окружающей среды. Пластизол хорошо переносит механическое воздействие. Подходит как для внутренней, так и для внешней отделки.
Полиэстер — вырабатывается из полиэфиров, имеет волокнистую структуру. Хорошо переносит даже регулярное действие высоких температур. Покрытие на основе полиэстера не выгорает, адекватно воспринимает механическое воздействие. Самый недорогой и распространенный тип покрытия.
Пурал — является веществом, которое получается из модифицированного полиамидом полиуретана. Защищает поверхность от коррозии, выгорания, разрушения под действием перепада температур. Используется как внутри, так и снаружи здания.
Стеновая панель (6мх1190 мм)
Толщина панелей,мм | Количество,м2 | Количество палет,шт. | Количество панелей в паллете,шт |
60 | 1028,16 | 8 | 18 |
80 | 742,56 | 8 | 13 |
100 | 628,32 | 8 | 11 |
120 | 514,08 | 8 | 9 |
150 | 399,84 | 8 | 7 |
200 | 285,6 | 8 | 5 |
250 | 228,48 | 8 | 4 |
300 | 171,36 | 8 | 3 |
Стеновая панель (6мх1000 мм)
Толщина панелей,мм | Количество,м2 | Количество палет,шт.![]() |
Количество панелей в паллете,шт |
60 | 864 | 8 | 18 |
80 | 624 | 8 | 13 |
100 | 528 | 8 | 11 |
120 | 432 | 8 | 9 |
150 | 336 | 8 | 7 |
200 | 240 | 8 | 5 |
250 | 192 | 8 | 4 |
300 | 144 | 8 | 3 |
Кровельная панель (6мх1000 мм)
Толщина панелей,мм | Количество,м2 | Количество палет,шт.![]() |
Количество панелей в паллете,шт |
60 | 576 | 8 | 12 |
80 | 432 | 8 | 9 |
100 | 384 | 8 | 8 |
120 | 336 | 8 | 7 |
150 | 288 | 8 | 6 |
200 | 192 | 8 | 4 |
250 | 144 | 8 | 3 |
300 | 144 | 8 | 3 |
Для сохранения панели в рабочем состоянии при транспортировке и разгрузке рекомендуется следовать основным правилам.
Транспортировку панелей можно осуществлять любым видом транспорта, который по габаритам соответствует перевозимым сэндвич — панелям. В основном перевозка осуществляется автомобильным транспортом.
Автотранспорт должен иметь ширину борта не менее 2,45 метра и длину кузова не менее длины перевозимых сэндвич — панелей.
Для целей транспортировки сэндвич — панели упаковываются в паллеты и складываются на поддонах от 3 до 20 штук в зависимости от толщины.
Паллеты должны быть зафиксированы в кузове специальными текстильными ремнями, в количестве не менее 6 шт., которые пропускаются поверх поддонов и закрепляются с обоих бортов кузова автомобиля.
При доставке на близкие расстояния применяется стандартная упаковка в виде обмотки стрейч — пленкой и использования брусков из пенопласта
При доставке на дальние расстояния автотранспортом для бережной транспортировки настоятельно рекомендуется использовать дополнительную деревянную упаковку.
На панели наносится пленка с двух сторон и после монтажа панелей рекомендуется её сразу снимать, или заказчик рискует остаться с ней навсегда с логотипами нашей компании по всему фасаду или кровле.
Погрузка и разгрузка сэндвич — панелей упакованных в паллеты может осуществляться вилочным погрузчиком или краном. В случае использования крана (грузоподъемность не менее 3 тонн) работы производятся при помощи специальной траверсы с закрепляемыми на ней грузовыми мягкими стропами.
При транспортировке и хранении на строительной площадке сэндвич — панели необходимо обеспечить их защиту от прямых солнечных лучей, чтобы предотвратить сильное прилипание защитной пленки, которой покрыты металлические поверхности, к полимерному покрытию.
При складировании продукции на неровную поверхность, ее следует предварительно выровнять прокладками из деревянных брусьев, которые укладываются в одной плоскости перпендикулярно длинной стороне упаковки. С небольшим уклоном (не более 3 градусов) для стекания воды.
Запрещается ходить по сэндвич — панелям и класть любые предметы, которые могут повредить поверхность. Запрещается поднимать паллеты за края (в т. ч. за один край), поднимать одновременно две и более паллеты, а также перемещать упаковку посредством толкания.
Обращайтесь к специалистам нашей компании, мы рассчитаем точную стоимость панелей по Вашему проекту или рабочим чертежам, проконсультируем и предложим оптимальное решение для реализации Вашего проекта.
Стеновые сэндвич панели из минеральной, базальтовой ваты
Стеновые сэндвич панели из минеральной ваты.Трехслойные металлические стеновые сэндвич панели из минеральной ваты толщиной 50, 60, 80, 100, 120, 150 ,200, 250 мм широко используются при строительстве быстровозводимых зданий для возведения внешних и внутренних стен, в местах где есть ограничения по пожарной безопасности. Широкая цветовая палитра стальных листов позволяет реализовать самые разнообразные проекты.

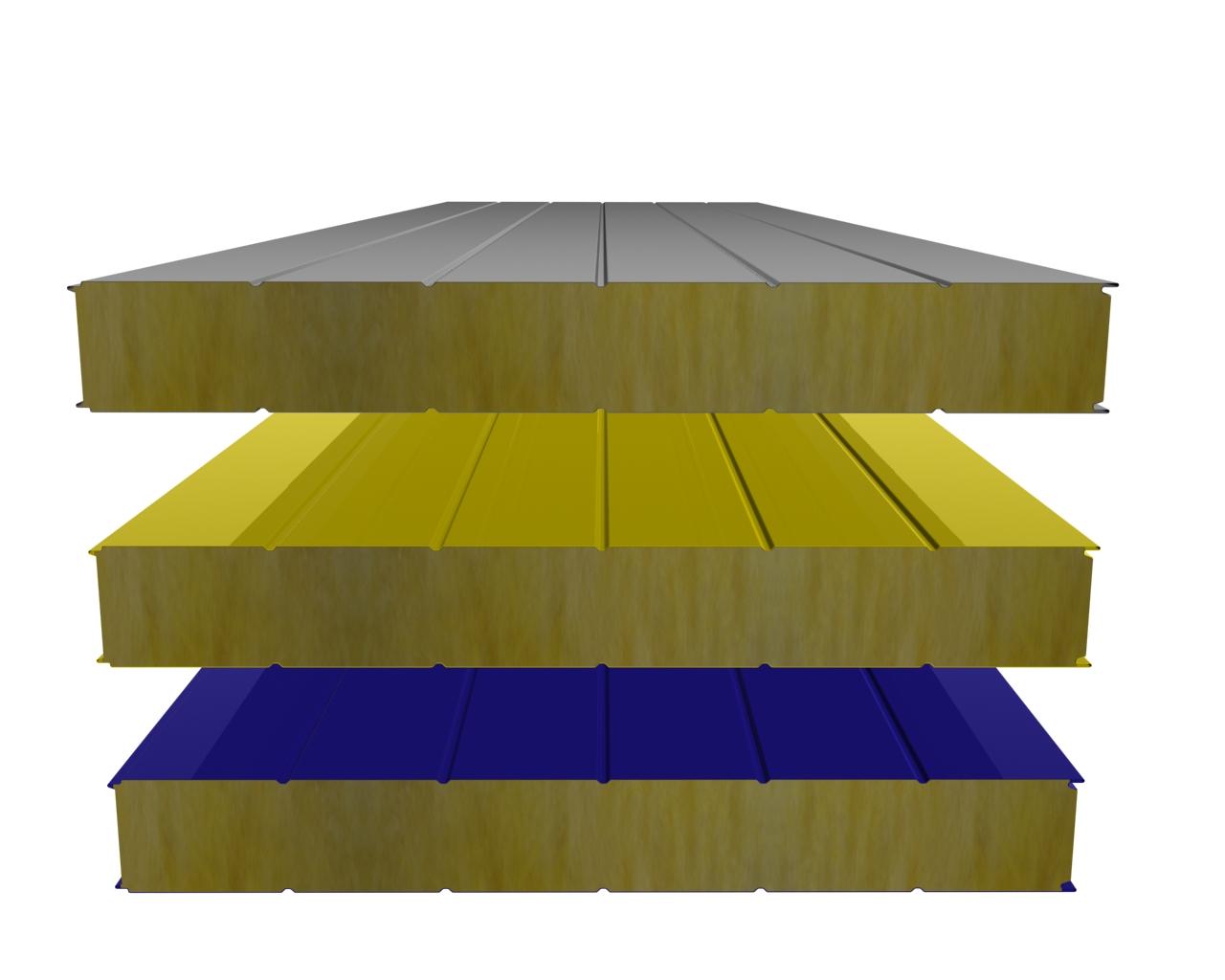

3-х слойные стеновые сэндвич панели с наполнителем из минеральной ваты на основе негорючего базальтового волокна мм имеют высокую тепло- и звукоизолирующую способность и устойчивость к температурным деформациям. Применяются для обустройства внешних и внутренних ограждающих конструкций при строительстве каркасно-панельных сооружений. Для их производства применяется базальтовая вата средней плотностью 100 кг/м3.
Стыковое соединение Z-Lock обеспечивает надежную теплоизоляцию и герметичность и исключает «мостики холода». Стеновые сэндвич панели безопасны, экологичны и легко монтируются, применяются в строительстве каркасно-панельный сооружений и полностью готовы для монтажа.
Сэндвич панели для стен из минваты цена.Трехслойные металлические сэндвич панели из минваты для обустройства стен, внутренних перегородок, производятся под заказ от 100 м2! Цена на панели зависит от толщины самой панели, толщины стальных листов используемых при производстве, цвета полимерного покрытия, необходимого количества в квадратных метрах. На сайте указана цена от 100 м2, в стандартном исполнении. В базовую цену входит сталь толщиной 0,5 мм с полимерным покрытием полиэстер и утеплитель из базальтовой ваты средней плотностью 100 кг/м3 При заказе в количестве от 500 м2 предусмотрены дополнительные скидки, действуют акции и спецпредложения!
На сайте вы можете самостоятельно ознакомиться с характеристиками и изображениями стеновых металлических сэндвич панелей из базальтовой ваты, выбрать по параметрам и сразу же купить онлайн, выбрав из стандартных толщину и внешний цвет панелей по каталогу RAL. Внутренний цвет панелей стандартно изготавливается белого цвета RAL 9002 или 9003, но возможно изготовить и другого цвета. Возможно изготовление панелей нестандартных цветов или с полимерным покрытием Пурал, PVDF, а также из стали толщиной 0,6 и 0,7 мм от 250 м2. Цены и сроки производства можно уточнить у наших менеджеров.
Толщина стеновых сэндвич панелей для Москвы, для Сибири
Довольно сложно самому без совета профессионального строителя определить необходимую толщину многослойных плит для обустройства фасадов. Климатические условия региона будут оказывать прямое влияние на этот параметр. А вы знаете, какая толщина сэндвич панелей должна быть для стен домов, построенных в Москве, а какая для зданий в Сибири? Какие применять сэндвич панели: толщина 100 мм может будет актуальна для этого региона? Давайте найдем ответы вместе в этой статье.
Выбираем толщину на стеновые панели
Каткая характеристика
Сэндвич панели выполняются в виде трехслойной плиты, которая обладает довольно широким спектром применения. Такие изделия актуальны для оформления фасадов зданий (тогда их называют стеновыми), при обустройстве крыш домов (это кровельный вариант), а также для сооружения внутренних стен для временных построек.
Таблица
Обладая очевидными преимуществами, фасады подобного рода могут иметь совершенно разные технические характеристики. И этот факт очень важен при их монтаже и эксплуатации. Поговорим подробнее о толщине сэндвич панелей, ведь от этого параметра напрямую зависит то, насколько хорошо фасад будет сохранять тепло в помещениях дома.
Толщина кровельных сэндвич панелей напрямую зависит от толщины утеплительного материала. И этот факт нужно учесть еще на стадии закупки строительного материала. Чем толще многослойная плита, тем лучшими теплоизоляционными свойствами она будет обладать. А это значит, что тем комфортнее будет находиться в помещениях дома в зимний период времени, когда температура окружающего воздуха опуститься ниже нуля по Цельсию. Сэндвич панели: толщина 150 подходит для более холодных регионов нашей страны, к примеру, Сибири.
Толщина
Сэндвич панели пвх: толщина материала будет определять стоимость облицовки. Если материал довольно толстый, то стоимость фасада тоже будет высокой.
Экономить на толщине облицовочных плит не стоит. Если вы живете в холодном регионе, например, в Сибири, то при использовании качественных сэндвич панелей увеличиться толщина стен здания, а вы сможете сократить расходы на отопление жилища в зимний период времени. То есть расходы на обустройство фасада дома окупятся уже в скором времени.
Если же вы живете в Москве, вам вполне сэндвич панели толщиной 50 мм. Они будут стоить дешевле, но при этом прекрасно справятся с поставленной на них задачей сохранять тепло дома.
Самые тонкие сэндвич панели толщиной 10 мм будут актуальны для местности с мягким и теплым климатом даже в зимний период времени. По своей стоимости они самые дешевые. Однако это совсем не говорит о том, что такой фасад не будет надежным и долговечным.
Вообще, квалифицированные строители с большим опытом работы советуют выбрать толщину, как говорят, «с запасом». Большая толщина стен из сэндвич панелей будет лучше сохранять тепло. Это позволит не переживать лишний раз по поводу теплоизоляционных свойств материала.
Утеплительный материал
При выборе толщины утеплительного слоя сэндвич панели в обязательном порядке стоит обратить внимание на размер ваших расходов на отопление жилища в зимний период времени.
Чем больший слой утеплителя вы предпочтете, тем существеннее снизяться ваши траты на отопление. Но, как говориться, «перегибать палку тоже не стоит». Ведь более толстое изделие будет стоить больше денежных средств.
Зачастую подобные стеновые плиты производятся с использованием одного из нескольких наиболее распространенных в наше время утеплительных материалов. Это может быть:
- Пенополистирол. Это — экологически чистый и долговечный материал, который демонстрирует прекрасные теплоизоляционные свойства. Его водоотталкивающие качества обеспечивают фасаду надежную герметизацию. Но он не лишен и своих минусов. Во-первых, он имеет низкую стойкость к воздействию ультрафиолетового излучения, а во-вторых, он горит;
- Пенополиуретан имеет довольно низкий коэффициент теплопроводности и высокие гидроизолирующие параметры. Поэтому он активно применяется при производстве оборудования для хранения продовольствия. Однако он также горит и может быть испорчен обычными мелкими грызунами;
- Минеральная вата характеризуется высокой стойкостью к возгоранию, а также не портиться под воздействием химических и биологических факторов.
Она довольно популярна благодаря экологической чистоте и безвредности для здоровья человека и животных. Но она демонстрирует неважную влагоустойчивость и частичную потерю теплоизолирующих качеств, если намокнет.
Подведем итоги
Толщина сэндвич панелей для стен — это очень важный параметр материала, о котором непременно следует призадуматься заранее. От нее зависит то, насколько теплым и комфортным в итоге строительных работ получится здание.
Характеристики сэндвич-панелей KraftSPAN — свойства, способности сэндвич-панелей
Главным преимуществом использования сэндвич-панелей это легкий вес и теплосберегающие характеристики.- Минимальная длина стеновых сэндвич-панелей — 500 мм
- Минимальная длина кровельных сэндвич-панелей — 1500 мм
- Максимальная длина стеновых сэндвич-панелей — 13000 мм
- Максимальная длина кровельных сэндвич-панелей — 13000 мм
- Монтажная ширина стеновых сэндвич-панелей — 900 мм, 1 190 мм, 1 200 мм
- Монтажная ширина кровельных сэндвич-панелей — 1 000 мм
- Минимальная толщина сэндвич-панелей — 60 мм
- Максимальная толщина сэндвич-панелей — 250 мм
Несущая способность сэндвич-панелей
Несущая способность сэндвич-панелей зависит от толщины теплоизоляционного слоя, толщины металлических обшивок, типа их профилирования и ширины площадки опирания. Кроме того, можно добавить и усилия от перепада температур в неразрезных схемах. В СНиП 2.01.07-85 «Нагрузки и воздействия» приведена технология расчета пролетов под установку панелей. Расчет нагрузок, необходимых для подбора толщин сэндвич-панелей производится по СП20.13330.2016 «Нагрузки и воздействия».
Несущая способность сэндвич-панелей KraftSPAN определена опытным путем, в соответствии с ГОСТ 32603-2012 «Панели металлические трехслойные с утеплителем из минеральной ваты», при следующих параметрах:
- Допускаемый прогиб L/200 пролета для стеновых панелей и L/150 для кровельных.
- Градиент температур внешней и внутренней поверхности облицовки 55°С.
- Ширина опорных поверхностей для панели – не менее 60 мм.
- Толщина металлических облицовок 0,5 0,6 0,7 мм.
- Плотность минеральной ваты –115 кг/м3.
- Толщина панелей принята по толщине утеплителя.
Ограждающий контур рекомендуется проектировать по однопролётной схеме
Теплоизоляционные свойства сэндвич-панелей
При проектировании здания необходимо учитывать современные требования к теплозащите зданий.
Трехслойные стеновые сэндвич-панели KraftSPAN соответствуют всем современным требованиям теплозащиты зданий и позволяют обеспечить значительно более высокое качество теплоизоляции, чем традиционные строительные материалы (кирпич, ячеистый бетон, керамзито-бетон и пр) .
Минимально допустимые значения сопротивления теплопередаче ограждающих конструкций для зданий различного назначения и различных климатических регионов регламентированы СНиП 23-02-2003 «Тепловая защита зданий». При этом степень теплозащиты зданий и сооружений зависит от числа градусо-суток отопительного периода конкретного региона по СНиП 23-01-99 «Строительная климатология».
В соответствии с требованиями нормативных документов и областью возможного использования сэндвич-панелей KraftSPAN применяют при строительстве:
- Автомобильных дорог, АЗС
- Гражданских, торговых и промышленных объектов
- Объекты сельского хозяйства, складские комплексы
Толщина сэндвич-панелей.

Длина готовой строительной панели регулируется заказчиком, в то время как толщина является величиной постоянной и вычисляется по утеплителю. От нее зависят такие характеристики как тепло- и звукоизоляция.
Утеплители для сэндвич-панелей, их толщина и свойства
Наиболее популярными «сердечниками» в современном строительстве являются пенополистирол и минеральная вата. Обладая неограниченным сроком эксплуатации, они также является сверхлегкими и пожаробезопасными. Минеральная (базальтовая) вата обладает сертификатом НГ и относится к невоспламеняемым, пенополистирол является самозатухающим.
Строительная серия «АлюТерм» от завода производителя ООО «НТК» представлена панелями различной толщины от 60 мм до 200 мм. Продукция завода широко используется в процессе возведение промышленных зданий, объектов логистической недвижимости, спортивных сооружений, торговых центров, сельскохозяйственных комплексов и т. д.
Звукоизоляция в зависимости от толщины панели
Благодаря отличным звукоизолирующим свойствам сэндвич нередко применяется в качестве звукоотражающего экрана, с его участием возводят здания в промзоне, вдоль оживленных автомагистралей и в других шумных районах. Примечателен факт, что 80 мм минваты легко заменит 50-ти сантиметровую кирпичную кладку или 70 см пенобетона.
Индекс звукоизоляции для МВ-панелей составляет 32-35 dB.
Теплоизоляция в зависимости от толщины
Размер утеплителя подбирается, исходя из климатических особенностей местности и требований к условиям внутри помещения. Так для организации вентилируемого фасада промздания достаточно будет 60-80 мм утеплителя, в то время как для камеры шоковой заморозки может понадобиться 200 и более миллиметров.
Коэффициент теплопроводности стеновых и кровельных сэндвич-панелей* для λ=0,041 Вт/мК
** для λ=0,039 Вт/мК
Чтобыкупить качественные сэндвич-панели с минеральбной ватой обращайтесь к менеджеру компании ООО «НТК»!
Оптимальная толщина сэндвич панелей: стеновые, трехслойные, кровельные
Находясь перед выбором того или иного вида сэндвич панелей, без помощи профессионалов или опытных строителей-самоучек можно определить только желаемое цветовое решение. Остальные параметры нужно выбирать вместе с квалифицированным строителем. Ведь далеко не каждый человек легкостью ответит на вопрос, как выбрать толщину сэндвич панелей. Поэтому поговорим об этом подробнее в этой статье.
Выбираем толщину
От чего зависит
Сэндвич панели – это трехслойный материал, который активно применяется в процессе строительства зданий и сооружений различного предназначения, при обустройстве их кровли, а также при оформлении фасадов подобных построек. Такие стеновые плиты обладают рядом преимуществ и могут иметь различные параметры, каждый из которых стоит учитывать во время монтажа и последующей эксплуатации быстровозводимых домов. Одним из таких параметров является толщина трехслойных изделий по типу «сэндвич».
Толщина фасадов подобного рода напрямую зависит от толщины утеплительного материала. И об этом параметре нужно подумать заблаговременно. Чем выше он будет, тем лучшей теплоизоляцией будет оснащено ваше здание. А это в свою очередь повлияет на комфорт его эксплуатации в зимний период года, когда температура воздуха на улицах опуститься ниже нуля.
Утеплители
В основном такие стеновые плиты изготавливаются с применением одного из трех следующих утеплителей:
- Пенополистирол отличается высокой экологичностью и долгим эксплуатационным сроком. Он обладает водоотталкивающими свойствами, однако может пострадать от воздействия солнечного света. Хотя озвученный недостаток практически не ощутим в случае изделий такого рода. Гораздо более ощутимая проблема заключается в том,что пенополистирол горит;
- Пенополиуретан характеризуется довольно низким коэффициентом теплопроводности и высокими гидроизолирующими свойствами. Его активно применяют даже в технике, которая предназначается для продовольственных продуктов. Но, как и первый утеплитель, пенополиуретан поддается горению и легко прогрызается портиться от нашествия грызунов;
- Минвата обладает стойкостью к возгоранию, химическим и биологическим факторам. Помимо этого она пользуется широкой популярность в виду своей высокой экологичности.
Материал не выделяет токсинов и безопасен для человека. Однако недостатком минеральной ваты являются низкие показатели влагоустойчивости и частичная потеря теплоизолирующих параметров при намокании.
Однако не стоит забывать и о том, что толщина сэндвич панелей стеновых, которые изображены на следующем фото, будет определять еще и ее стоимость. Чем существенней утеплительный слой, тем выше стоимость фасада. Хотя в скором времени более надежная теплоизоляция с лихвой окупиться, ведь затраты на отопления сооружения будут значительно снижаться.
Параметры
Параметры утеплительного материала определяется температурой наружного и внутреннего воздуха. Расчет толщины сэндвич панелей выполняется, исходи из теплотехнического расчета.
Его не сложно выполнить даже новичку в строительных вопросах. Для этого понадобиться взять за основу следующие показатели. Чтобы обеспечить неизменность температуры +20 градусов в помещении, которое располагается в европейской части нашей страны, утеплительный слой должен иметь следующие параметры:
- толщина сэндвич панели пвх с пенополистиролом в качестве утеплителя должна приближаться к показателю в 120 мм;
- в случае применения минеральной ваты этот параметр должен ровняться 150 мм;
- толщина кровельных сэндвич панелей с утеплителем в виде пенополистерала, как на фото ниже, должна быть равной 180 мм;
- в случае использования минваты, толщина трехслойной плиты должна равняться 250 мм.
Опытные специалисты рекомендуют предпочесть толщину, что говориться, «с запасом».
Выбирая толщину утеплительного слоя сэндвич панели нужно непременно взять во внимание эксплуатационные расходы на обогрев сооружения в отопительный сезон. Чем большим будет этот параметр утеплителя, тем меньшими будут ваши расходы на поддержание в доме оптимальной температуры в зимний период времени. Однако в данном случае более толстые панели будут иметь более высокую цену, что увеличит ваши расходы во время закупки актуальных материалов и выполнения строительных работ.
Однако практика свидетельствует о том, что более качественная и дорогая теплоизоляция сооружений, уже в ближайшее время полностью окупается.
Подведем итоги
Толщина сэндвич панелей стеновых — это очень важный параметр материала, о котором непременно следует призадуматься заранее. От нее зависит то, насколько теплым и комфортным в итоге строительных работ получится здание.
Смотрите также:
TILT-UP TODAY — Публикация Tilt-Up Concrete Association (TCA)
Написал admin во вторник, 1 июля, 2008 · Оставить комментарий
Автор: Даррил Диксон
Composite Technologies Corp.
НАКОНЕЧНИКИ ДЛЯ ИЗОЛИРОВАННЫХ СТЕНОВЫХ ПАНЕЛЕЙ
В США, по оценкам, здания потребляют 65 процентов вырабатываемой электроэнергии и производят
30 процентов парниковых газов в стране.Это привело к сдвигу в практике проектирования и строительства в сторону методов, которые значительно снижают негативное воздействие эксплуатации здания на окружающую среду. Одна из таких областей проектирования касается энергоэффективности самих зданий и теплового сопротивления (R-Value) оболочки здания.
В то время как бетон с функцией Tilt-Up сам по себе интегрирует в конструкцию большое количество тепловой массы, большинство не понимает, что 7 дюймов бетона имеют такое же значение R, как обычное оконное стекло; примерно R-1.4. Сегодня большинство модельных энергетических кодексов внедрили законодательство или требуют, чтобы здание превышало минимальные требования к тепловым характеристикам. Один из таких способов выполнить и превзойти минимальные требования к изоляции — это стеновая сэндвич-панель с изоляцией.
Сэндвич-панелишироко используются в течение многих лет, но с учетом текущих требований норм и перехода к панельному строительству и устойчивым системам популярность и частота сэндвич-стен возросла. Будь то школы, офисы, исправительные учреждения или молитвенные дома, сэндвич-панели Tilt-Up обеспечивают прочность, скорость строительства и гибкость конструкции Tilt-Up, обеспечивая при этом значительную R-ценность и защиту от влаги.
Как правило, сэндвич-панели состоят из двух слоев или слоев бетона, разделенных слоем жесткой изоляции и связанных друг с другом с помощью ряда соединителей или креплений. Характеристики сэндвич-панели Tilt-Up, как структурно, так и термически, во многом зависят от емкости соединителя и деталей изоляции.
Стеновая сэндвич-панель формируется до полной толщины стены, которая будет включать внешний слой бетона, внутреннюю изоляцию и внутренний слой бетона.Сами панели подготавливаются аналогично неизолированной стеновой панели Tilt-Up. Выложены архитектурные элементы, такие как выступы и русты, и применен разрыватель сцепления.
Стеновая сэндвич-панель отличается толщиной внешнего слоя бетона и жесткой изоляции. Минимальная внешняя толщина составляет 2 дюйма плюс глубина любого откоса или ржавчины. Следовательно, при использовании 3⁄4-дюймового архитектурного откоса минимальная толщина наружного бетона составляет 2.75 дюймов. Также уникальными для стеновых сэндвич-панелей являются смешанная конструкция и способность крепления соединителя. Поскольку внешний бетонный слой сэндвич-панели, как правило, не является конструктивным, а соединители устанавливаются в пластиковую смесь, в соответствии с ACI 551R, бетон обычно армируется сеткой 6x6xW2,9xW2,9, размещенной на пластиковых подпорках или стульях. , и рекомендуется наклон от пяти до семи для обеспечения надлежащего закрепления разъема. Кроме того, минимальный размер заполнителя составляет 3⁄4 дюйма, а стандартное давление бетона составляет минимум 4000 фунтов на квадратный дюйм.
Толщина изоляции является функцией желаемого значения R-Value и внутренних условий (окружающая среда, охлаждение, морозильная камера). Для помещений обычно требуется 2 дюйма экструдированной полистирольной изоляции, для холодильников — 3 дюйма, а для морозильных камер — 6 дюймов и более. Во всех случаях необходимо выполнить изотермический анализ и анализ точки росы для подтверждения значения R и контроля конденсации соответственно.
Для достижения высокого R-Value и постоянной термической и влагозащиты изоляция должна располагаться встык, полностью разделяя два слоя бетона.Если изоляция не является сплошной, возникнут тепловые мостики, что приведет к потере R-Value, а также к увеличению вероятности миграции влаги.
Отливка стеновой сэндвич-панели обычно занимает две заливки. Наружная заливка и установка изоляции / разъема происходит одновременно. Второй этап включает установку внутренней арматуры бетона, подъемных и крепежных элементов, а также любых вставок, изолированных от бетона внутри. Однако перед установкой этих элементов необходимо проверить крепление разъема.Испытание на вырыв соединителя должно проводиться после того, как внешний бетон достигнет 25 процентов своей 28-дневной прочности. В зависимости от температуры наружного воздуха это может составлять от 12 до 36 часов. Кроме того, в некоторых регионах с холодным климатом может потребоваться проверка баллона. Ниже приведена справочная таблица:
Диапазон температур окружающей среды (oF)
70 и выше
от 60 до 70
от 40 до 60
Ниже 40
Минимальное время от литья до испытания на анкеровку (час)
12
24
36
Требуется испытание цилиндра полевого отверждения
После того, как анкерные крепления соединителей подтверждены и внутренние бетонные компоненты находятся на месте, бетонирование продолжается, укладывается и завершается, возводится и закрепляется в соответствии с неизолированными стеновыми панелями с откидным верхом.
Отделка и герметизация стеновых сэндвич-панелей зависят от климата и внутренних условий. Стыки панелей герметизируются как изнутри, так и снаружи с помощью стержня с закрытыми порами и герметика. Соединения также могут быть вспенены вспененным уретаном, если проектировщик сочтет это необходимым.
Стеновые сэндвич-панели на месте представляют собой идеальное решение для дизайнерского сообщества, сочетая в себе тепловую массу бетона и характеристики интегральной изоляции, сохраняя при этом архитектурную и функциональную целостность бетонных стен с наклонным верхом.
Для получения дополнительной информации посетите www.tilt-up.org
Что такое сэндвич-панель? | Стеновые сэндвич-панели
Что такое сэндвич-панель?
Блог
Образец сэндвич-панели для отображения поперечного сечения В самых общих чертах, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые склеиваются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии, от кровельных панелей до панелей пола и стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, то есть они сформированы из более чем одного типа материала.
Сэндвич-панели называют сэндвич-панелями из-за их конфигурации. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — как мясо.
Получите ценовое предложение для стеновых сэндвич-панелей!
Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик. Продолжая аналогию с сэндвичем, иногда могут потребоваться дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.
Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно наиболее важны: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .
Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей. Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.
Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочностиРейтинг STC
Начнем с рейтинга STC панели. STC , обозначающий Класс передачи звука , относится к способности панелей снижать уровень шума, проходящего через них. Эта характеристика наиболее важна на предприятиях тяжелой промышленности или на любом предприятии, где работники должны выдерживать громкий шум в течение длительного периода времени.
Самый эффективный способ повысить рейтинг STC многослойной стеновой панели — это добавить дополнительные подложки, которые помогут поглощать шум. Для изготовления панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.
R-значение
Еще одной важной характеристикой сэндвич-панели является ее R-Value. R-Value — это общий термин для строительства и строительства, который относится к изоляционной способности материала или его способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам нужно будет сделать изолирующую часть панели (сердцевину) как как можно толще или сделайте панель из другого основного материала.
В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии Например, возьмем нашу популярную стеновую панель из гипса / гипса. Глядя на ее конфигурацию, панель G / G имеет две гипсокартонные плиты 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистироловой сердцевины. Эта конфигурация предлагает значение R, равное 11. Однако мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.
Сэндвич-панели с повышенным значением R-ценности можно встретить в более жарких и холодных средах, чем обычно. Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также хорошо удерживает внутреннее тепло внутри.
Класс огнестойкости
Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что правила могут использовать разные измерения для определения их рейтингов пожара.Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».
Но вот краткое изложение . ..
Panel Built (гипс / гипс) имеет класс класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).
Однако для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожарной безопасности на 1 час . «1 час огнестойкости» — относится к сборке, способной выдержать стандартное (ASTM) воздействие огня на срок до часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает обводку из шланга, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.
Между стеновой панелью класса A и огнестойкостью в течение 1 часа компания Panel Built предлагает «негорючую» панель . Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.
В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится.На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты. Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.
Панельное здание с индивидуальной глянцевой черной облицовкой стен
Но почему сэндвич-панели?
До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой настенной системы по сравнению с другими?
Массовое производство с настройкой
Самым большим преимуществом, которое дает вам система сэндвич-панелей Panel Built, является экономия средств на по сравнению с серийно производимым продуктом , который по-прежнему может оставаться очень гибким .
Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в зависимости от того, какой макет нужен конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее на другой материал. После этого изготовленная на заказ панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.
Невероятное удобство на рабочем месте
Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными вручную. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и маркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.
Благодаря тому, что наша система панелей является сборной, ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.
Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша основная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов
Примеры стеновых сэндвич-панелей
Структурные изолированные панели (СИП) | WBDG
Введение
Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций. Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают способность корпуса к высыханию, уменьшая его способность восстанавливаться после случайного проникновения воды. Такая воздухонепроницаемая сборка с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению первичной конструкции здания, если она детализирована или построена неправильно.Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.
История
Рисунок 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фотография предоставлена Стивеном Шефер Ассошиэйтс, Инк. Консультации инженеров-конструкторов
Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП, а также изоляции.Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и протестированы через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах. В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)
Сегодня SIP — это сборные строительные элементы, которые можно использовать в качестве стен, полов, крыш и фундаментов.SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если принять во внимание экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью. (Морли)
Описание
Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими панелями обшивки. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR).С пенополистиролом и пенопластом XPS сборка ламинируется вместе под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.
Наиболее распространенными плитами для обшивки являются ориентированно-стружечные плиты (OSB). К другим материалам обшивки относятся: листовой металл, фанера, фиброцементный сайдинг, плита из оксида магния, гипсовая обшивка из стекловолокна и композитные структурные сайдинговые панели.
Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. жилищное строительство.com
Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com
Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка. В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.
Таблица 1: Таблица типов оболочки
Тип оболочки | Преимущества | Недостатки |
---|---|---|
Ориентированно-стружечная плита (OSB) | Грузоподъемность; легко доступны; проверено; большие панели размером до 8 x 24 футов | Подвержены образованию плесени и снижению структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить термитов; сложная подложка для наиболее распространенных соединительных лент |
Листовой металл | Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из катушек | Должен быть оцинкован или из нержавеющей стали; ненесущий |
Фанера | Боковое усилие | Наличие; цена; ограниченный размер панели; подвержены образованию плесени и снижению структурной способности при длительном воздействии влаги; не огнестойкий; необходимо лечить от термитов |
Фиброцементный сайдинг | Устойчивость к плесени, термитам и огню | Наличие; масса; тестирование; ограниченный размер панели |
Магниевый картон | Устойчивость к плесени, термитам и огню | Наличие; тестирование; ограниченный размер панели |
Гипсовая обшивка из стекловолокна | Устойчив к термитам и огню | Не структурный; ограниченный размер панели |
Композитные структурные сайдинговые панели | Устойчив к плесени и термитам; имеются грунтованные материалы | Не огнестойкий |
Таблица 2: Таблица типов сердечника
Пенопласт | Преимущества | Недостатки |
---|---|---|
Пенополистирол (EPS) | Наименее дорогой; варианты толщины ограничены только производителем пенопласта; доступность; самый быстрый для модификации в поле; самый щадящий порообразователь | Произведено с ГБЦД * |
Экструдированный полистирол (XPS) | Strength; водонепроницаемость | Наличие; производится с ГБЦД * |
Пенополиуретан (PUR) | Наивысшее значение R / дюйм; прочность, водонепроницаемость | Самый дорогой; сложнее изменить ограничения по толщине; слизняк; доступность; произведено с хлорированными фосфатными антипиренами ** |
* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулятивный и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation
Таблица 3: Технические характеристики пены
Тип пены * | Пена EPS | Пена XPS | Пенополиуретан |
---|---|---|---|
Плотность в панели (фунт / фут 3 ) | 0,90 | 1,5 | 2,3 — 2,5 |
Прочность на сжатие при деформации 10% (фунт / кв. Дюйм) | 10 | 20 | 35 |
Значение R / дюйм при 75 ° F | 3.6 | 5,0 | 6,54 |
Проницаемость на дюйм | 5 | 1,1 | 2,00 |
Обычный антипирен | ГБЦД | ГБЦД | TCPP |
Общий класс огнестойкости | 1 | 1 | 1 |
Обычный пенообразователь | Пентан | HFC — 134a | HFC — 245fa |
* Большинство производителей SIP используют 0.95 минимальная плотность.
Основы
Структурное проектирование и строительство
SIPведут себя аналогично стальной колонне с широким фланцем в том, что сердцевина из пенопласта действует как стенка, а оболочка — как фланцы. Под осевыми нагрузками обшивка реагирует так же, как тонкая колонна, а вспененный сердечник действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)
SIPразработаны, чтобы противостоять не только осевым нагрузкам, но также нагрузкам сдвига и изгибным нагрузкам вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмического проектирования. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.
На сегодняшний день самое высокое сооружение, построенное исключительно из СИП, — четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и, следовательно, труднее достичь открытых пространств на нижних этажах. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.
Фундамент под SIP-панели обязательно должен быть ровным.Допускается незначительное отклонение от дифференциальной осадки. Если есть сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные при производстве панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.
Рис. 4. Уплотнение ленты / прокладки SIP по гребню и фронтону. Фото: SIPschool
Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждению от влаги.
Правильному проектированию стыков следует уделить особое внимание, и если их правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно напыляемую пену или прокладки.Должен происходить перелив распыляемой пены в стыках, что указывает на герметичность стыков на всю глубину, как показано на рисунках ниже. Дополнительное воздушное уплотнение вторичного уплотнения из ленты или прокладки должно быть предусмотрено на внутренней стороне панели, особенно в холодном климате.
Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика в стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)
Рис. 6: Пример СИП, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в стыках СИП, Винтер Парк, Колорадо.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
Два наиболее широко используемых соединения панелей — это шлиц поверхности и шлиц блока. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Блок-шлиц представляет собой тонкий и узкий блок SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными стойками или клееной фанерой (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Другое стыковое соединение, механические кулачковые замки, создает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, потому что замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов по обшивке должен быть покрыт сплошной линией пенопласта и / или панельной ленты.
Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панель из пенопласта может быть утоплена, чтобы принять 2 х колпака пиломатериалов. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент корпуса, должно быть должным образом загерметизировано.
Сантехнические пазы обычно располагаются в отделанном мехом каркасе, или для сантехнических стен следует использовать обычный каркас.
Электрические пазы диаметром от 1 до 1-1 / 2 дюйма могут быть встроены в SIP на этапе производства. Пену наносят в любые зазоры, образовавшиеся после прокладки электропроводки.
Рис. 10: Пример SIP, используемых для стеновых и кровельных панелей, и стены с меховой изоляцией на внешней панели для вентиляционных отверстий и водопровода, Табернаш, Колорадо.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть на 1 дюйм больше в диаметре, чем проникающая труба, чтобы можно было нанести пенопласт.
Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. На сегодняшний день самый большой размер панели составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрических форм.
Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.
Проблемы с производительностью
Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют герметичной оболочки здания, а здание из SIP с должным образом герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолком из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)
R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. Значение R для всей стены 4-дюймовой стены SIP составляет 14. R-значение для всей стены для стены 2×4 меньше 10. Значение R для всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены для стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)
Таблица 4: Типичные значения R для всей стенки SIP
Толщина | EPS | XPS | PUR |
---|---|---|---|
Плотность в панели (фунт / фут 3 ) | 0,90 | 1,5 | 2,3–2,5 |
4-1 / 2 « | 13,1 | 17,7 | 22,7 |
6-1 / 2 « | 19,9 | 27,2 | 35,1 |
8-1 / 4 « | 26.0 | 35,5 | 46,0 |
10-1 / 4 « | 32,9 | 45,0 | NA |
12-1 / 4 « | 39,8 | 54,6 | NA |
Таблица 4 Примечания:
- На основе стены высотой 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
- На основе соединений панелей шлицевым, блочно-шлицевым или кулачковым замком.
- Значения указаны только для панелей и не включают вклад отделочных материалов.
- Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.
- На крышах использование деревянных шлицев снижает эти значения.
Защита от влаги : Поскольку вспененная сердцевина СИП действует как пароизоляция, атмосферный барьер должен быть проницаемым, чтобы позволить панелям оболочки СИП высохнуть наружу. Для обеспечения адекватной сушки SIP рекомендуется постоянное воздушное пространство между плоскостью дренажа и внешней облицовкой, а также вентилируемые отверстия в верхней и нижней части стен для обеспечения конвективного воздушного потока.Это касается и СИП, используемых в качестве кровельной конструкции. Воздух должен иметь возможность проходить под рубероидом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей и другие желоба должны быть должным образом герметизированы и / или заделаны, чтобы предотвратить проникновение влаги.
Особое внимание к деталям, которые гарантируют, что проникновение внутреннего воздуха никогда не достигнет внешнего слоя оболочки, является обязательным.
Для участков, подверженных затоплению, водонепроницаемые облицовочные материалы, такие как цементные покрытия или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP с оболочкой OSB вступают в контакт с водой, структурная целостность панелей может быть сохранена, если OSB быстро обнажить для высыхания.
Пожарная безопасность : Поскольку большая часть конструкций SIP предназначена для строительства типа V, где стены SIP являются несущими, соответствие NFPA 285 не применяется. В настоящее время, похоже, не проводились тесты NFPA 285 для конструкции стен из SIP. Обратитесь к консультанту по строительным ограждениям, если вы планируете использовать конструкцию SIP, где может потребоваться тест NFPA 285.
Acoustics : SIP изолируют от высокочастотного шума лучше, чем низкочастотный шум. SIP не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукового барьера.
Материал / покрытие Долговечность : Требования к крепежным элементам для внешней облицовки и внутренней отделки специфичны для производителя панели; для получения этой информации обратитесь к спецификациям производителя. Рекомендуется создать вентиляционное пространство с помощью полос обрешетки между внешней стороной панели и внешней облицовкой.Это позволяет панелям высыхать, когда на них попадает водяной пар.
Ремонтопригодность : Качество SIP устанавливается на этапе производства. Правильное ламинирование и гладкие поверхности и края гарантируют, что SIP могут выдерживать длительное использование, пока структурные покрытия должным образом защищены от разрушения. Важно отметить, что если влага вызывает ухудшение кожных покровов, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем просто поврежденная часть.
Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.
Общие принципы работы с деталями
- Форма оболочки здания внешнего дизайна SIP ограничена только дизайнерским воображением. (См. Рисунки 1, 12 и 13)
Рисунок 12: Пример SIP, используемых для стеновых и кровельных панелей в сложной архитектурной форме, Nederland, CO.
Фото предоставлено: CW Associates, PLLC (CWA Architecture)
Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
- SIP могут принять любой тип должным образом спроектированной внешней облицовки.
- Стыки, пустоты и проходы панелей SIP должны быть обеспечены герметичным уплотнением с помощью сплошного пенопласта, прокладок и лент SIP. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
- Проверьте требования к диапазону SIP и конструктивным ограничениям. (См. Рисунки 1, 14, 16 и 17)
- Проверьте гвоздь, винт и кулачки SIP — схемы крепления, типы креплений и требования к расстоянию.(См. Рисунки 14, 15, 16 и 17)
Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянной каркасной конструкции, Брекенридж, Колорадо.
Фото: CW Associates, PLLC (CWA Architecture)
Рис. 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом «шпунт и паз» (T&G), Lake Alcova, WY.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
Рисунок 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом проходе с балочным каркасом, Боулдер, Колорадо.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
Рисунок 17: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий соединения и обвязку балок из микролампа и фермы, а также обвязку, а также проводку, Glacier Park, CO.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)
- Предусмотреть системы наружной вентиляции / дренажа крыши и стен.
- Не устанавливайте водопровод в наружных стенах SIP. (См. Рисунок 10)
- Координата любая в SIP электрическая.
- Правильно закрытые SIP-фильтры обеспечивают воздушный, паровой и тепловой барьеры.
- Деталь для непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходах с использованием герметика, пен, лент и прокладок. (См. Рисунки 4, 5 и 6)
- Предусмотреть водонепроницаемые барьеры для наружных стен и крыши (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и герметичность всех стыков.
- Обеспечьте соответствующие гидроизоляционные системы на всех проемах и проходах внешней оболочки здания.
- Правильно спроектированные системы HVAC необходимы для обеспечения герметичности и энергоэффективности, присущих зданиям, спроектированным SIP.
Принципы Генеральной Ассамблеи
- Фундамент и / или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
- Подробные рабочие чертежи должны быть предоставлены производителем для согласования и соответствия Общим принципам детализации, как указано выше. Обшивки SIP-панелей
- должны иметь прочную полную опору.Проверьте установку опорных пластин SIP для этой опоры.
- Команда разработчиков проекта должна проверять любую резку SIP в полевых условиях.
- Пенопластовая герметизация стыков SIP-панелей должна быть пересмотрена на предмет непрерывной полной глубокой герметизации. Обычно правильную укладку пенопласта можно наблюдать по просачиванию пены в стыках, которые необходимо очистить от внешней поверхности панели. (См. Рисунки 5, 6)
- Внутреннее дублирующее воздушное уплотнение обычно выполняется с помощью прокладок, размещаемых над точками опоры, распыляемой пены и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для данного типа панели, для долговременной адгезии к панелям. Обратите внимание, что OSB особенно проблематична для большинства обычных строительных лент. (См. Рисунки 4, 5 и 6)
Полученные уроки
В опубликованных отчетах о крышах в Джуно, штат Аляска (см. Список публикаций ниже), приводятся доказательства того, что проникновение внутреннего воздуха через стыки в панелях крыши SIP указывает на преждевременное разрушение верхней части обшивки OSB стыков панелей крыши.Группа специалистов по строительным наукам пришла к общему выводу, что повреждение от влаги произошло из-за отсутствия надлежащей герметизации стыков панелей.
Вопросы управления логистики и строительства
Срок службы : Ожидаемый срок службы компонентов, которые сопрягаются с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. К компонентам относятся прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пенопласт, лента, прокладки, крепеж и т. Д.
Полевой макет : Для всех стен из SIP должен требоваться макет проектной сборки. Лучше всего выполнить это как небольшой выбранный участок строительства до полного строительства, чтобы была возможность внести изменения в проект на основе наблюдения за полевым макетом.
Полевое наблюдение за стенами из SIP : Требуется наблюдение в полевых условиях для установки стен из SIP и их компонентов для обеспечения качества изготовления и установки стен из SIP.
Координация производственных чертежей : Требовать заводские чертежи монтажа стен из SIP, показывающие все смежные строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, приставки, а также указание последовательности работ.
Стеновые системыSIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Зарегистрированный архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт не доступен в команде проекта.
Прочие соображения
Хотя общее время изготовления и сборки конструкции SIP меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-согласованность должны быть определены до производства SIP.
Установка окна аналогична конструкции деревянного каркаса. Для обеспечения правильной установки следует обращаться к спецификациям производителя.
SIP, произведенные в Соединенных Штатах, больше не используют клеи с карбамидоформальдегидом в панелях OSB. Ядра из пенопласта на 98% состоят из воздуха и изготовлены с использованием вспенивающих агентов, не содержащих CFC.
Правильно построенная конструкция СИП будет герметичной; поэтому механическая система требует вентиляции свежим воздухом для предотвращения проблем с влажностью внутри и накопления загрязняющих веществ в воздухе.
Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они прошли регистрацию через SIPA и / или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить неправильную установку SIP бригадой, не знакомой с продукт.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным документам.
Детали
Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.
Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.
Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув значок PDF справа от заголовка чертежа.Загрузите Adobe Reader.
SIP Ridge Detail
SIP Деталь карниза
SIP Парапет Деталь
SIP Foundation Деталь
Возникающие проблемы
SIPA недавно завершила Технический бюллетень 008 «Соотношение сторон стенок для SIP», который предоставляет необходимые данные для соответствия требованиям IRC и IBC.
SIPA и APA (The Engineered Wood Association) недавно завершили испытания, чтобы измерить влияние воздействия влаги на структурную прочность панелей.Результаты опубликованы в Техническом бюллетене 009 Ассоциации структурных изоляционных панелей.
- APA Структурные изолированные панели Руководство по продукции , APA, The Engineered Wood Association
- ANSI / APA PRS 610.1 Стандарт для SIP с номинальной производительностью в настенных установках Стандарт
- ASTM был предложен для решения проблемы проектирования в предельных состояниях.
- Американское общество испытаний и материалов (ASTM) C393-06 «Стандартные методы испытаний свойств изгиба многослойной конструкции.«
- Американское общество испытаний и материалов (ASTM) E1803-06 «Стандартные методы испытаний для определения структурной способности изолированных панелей».
- Американское общество испытаний и материалов (ASTM) E455-11 «Стандартные методы испытаний для определения структурной способности изолированных панелей».
- Американское общество испытаний и материалов (ASTM) E72 «Стандартные методы испытаний при проведении испытаний на прочность панелей для строительства зданий».
- Американское общество испытаний и материалов (ASTM) E84-04 «Стандартный метод испытаний характеристик горения поверхности строительных материалов.«
- Международный жилищный кодекс Раздел R610: Конструкция стеновых изоляционных панелей
- NTA Inc., Отчет о листинге SIPA120908-10, Оценка соответствия нормам международным строительным нормам и международным жилищным нормам
- Ассоциация структурных изолированных панелей, «СИП в IRC»
Дополнительные ресурсы
Детали
Публикации
- Анализ сейсмических характеристик SIP , Федерация американских ученых.
- BSI-028: Поток энергии через корпуса , автор Lstiburek, J. 2009.
- Руководство строителя по конструкционным изоляционным панелям (SIP) для всех климатических условий , автор Lstiburek, J. Somerville, MA: Building Science Press, 2008.
- Здание со структурными изоляционными панелями Морли, М. Ньютаун, Коннектикут: The Taunton Press, 2000.
- Журнал современного деревянного машиностроения , Vol. 22, Number 1, Spring 2012.
- «Моделирование прогиба при ползучести структурной изолированной панели (SIP)» Тейлора, С.Б., Манбек, Х. Б., Яновяк, Дж. Дж., Хилтунум, Д. Журнал структурной инженерии , Vol. 123, No. 12, December 1997.
- «Технический отчет SIPA — Джуно, штат AK, проблема с крышами» Джозефа Лстибурека, доктора философии, P. Eng. Ассоциация структурных изолированных панелей ».
- «Решения SIP для коммерческого строительства», Ассоциация структурных изолированных панелей.
- «Термопластичные композитные структурно изолированные панели (CSIPS) для строительства по смягчению последствий стихийных бедствий». Проблемы, связанные с множественными опасностями в центральной части США: понимание опасностей и сокращение потерь Уддин, Н., Вайдья, А., Вайдья, У. Под редакцией Джеймса Э. Биверса. Рестон, Вирджиния: Американское общество инженеров-строителей, 2009 г.
Тепловые характеристики
Пожарная безопасность
Организации
ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки были предоставлены первоначальным автором, если не указано иное.
Изолированные сэндвич-панели | Журнал Concrete Construction
TCA Стеновые сэндвич-панели состоят из слоя жесткой изоляции между двумя слоями или слоями бетона и связаны между собой с помощью ряда соединителей или креплений.По оценкам, здания в США потребляют 65% вырабатываемой электроэнергии и производят 30% выбросов парниковых газов в стране. Это привело к сдвигу в практике проектирования и строительства в сторону методов, снижающих негативное воздействие эксплуатации здания на окружающую среду. Одна из таких областей проектирования касается энергоэффективности здания и теплового сопротивления (R-значение) оболочки здания. Сегодня большинство модельных энергетических кодексов требует, чтобы здание превышало минимальные требования к тепловым характеристикам.Один из способов удовлетворить и превзойти эти минимальные требования — это использовать изолированные сэндвич-панели.
Стеновые сэндвич-панели с откидным верхом широко используются в течение многих лет, но с учетом текущих требований норм и перехода к панельному строительству и устойчивым системам популярность и частота использования сэндвич-стен возросли. Будь то школы, офисы, исправительные учреждения или религиозные здания, откидные сэндвич-панели могут обеспечить долговечность, скорость строительства и гибкость конструкции при откидывании вверх, обеспечивая при этом значительную R-ценность и защиту от влаги.Как правило, многослойные стеновые панели состоят из двух слоев или слоев бетона, разделенных слоем жесткой изоляции, и связаны вместе с помощью ряда соединителей или креплений. Рабочие характеристики сэндвич-панели, откидывающейся вверх, как конструктивно, так и термически, зависят от емкости соединителя и деталей изоляции.
Стеновая сэндвич-панель формируется до полной толщины стены, которая включает внешний и внутренний слои бетона и интегральную изоляцию.Сами панели подготавливаются аналогично неизолированной стеновой панели с откидным верхом. Проектируются архитектурные элементы, такие как выступы и русты, и применяется прерыватель сцепления.
Минимальная внешняя толщина сэндвич-панели составляет 2 дюйма плюс глубина любого откоса или руста. Следовательно, при наличии a-дюймового архитектурного откоса минимальная толщина наружного бетона составляет 2¾ дюйма. Внешний бетонный слой многослойной стеновой панели обычно не является конструктивным, а соединители устанавливаются в пластиковую смесь, как описано в ACI 551R.Бетон обычно армируется сеткой 6×6 W2.9 / W2.9, размещенной на пластиковых подпорках или стульях. Рекомендуется рабочий наклон от 5 до 7 дюймов для обеспечения надлежащего уплотнения вокруг разъема. Кроме того, минимальный размер заполнителя составляет ¾ дюйма, а стандартное давление бетона составляет минимум 4000 фунтов на квадратный дюйм.
Откидные сэндвич-панели обеспечивают долговечность, скорость строительства и гибкость конструкции при откидывании вверх, обеспечивая при этом значительную тепловую и влагозащиту.Толщина изоляции зависит от желаемого значения R и внутренних условий (окружающая среда, охлаждение, морозильная камера).Для помещений, в которых внутреннее пространство будет оставаться при «комнатной температуре», обычно требуется 2 дюйма экструдированной полистирольной изоляции, в то время как для охладителей требуется 3 дюйма, а для морозильных камер — 6 дюймов или более. Во всех случаях следует проводить изотермический анализ и анализ точки росы для подтверждения значения R и контроля конденсации соответственно.
Для достижения высокого R-значения и постоянной термической и влагозащиты края изоляционных слоев должны оставаться в контакте по всей своей длине, разделяя два слоя бетона.Если изоляция не является сплошной, возникают тепловые мостики, что приводит к потере тепловой целостности и увеличивает вероятность миграции влаги.
Для отливки стеновой сэндвич-панели обычно требуется две заливки. Наружная заливка и установка изоляции / разъема выполняются одновременно. Второй шаг включает установку внутренней бетонной арматуры, подъемных и крепежных приспособлений, а также любых закладных, изолированных от бетона внутри помещения.Однако перед установкой следует провести испытание соединителя на вытягивание, когда внешний бетон достигнет 25% своей 28-дневной прочности. В зависимости от температуры воздуха это может составлять от 12 до 36 часов. В более холодном климате может потребоваться проверка баллона (см. Диаграмма).
Когда анкерные крепления соединителей подтверждены и внутренние бетонные компоненты находятся на месте, бетон укладывается и завершается, возводится и закрепляется, подобно неизолированным откидным стеновым панелям. Отделка и герметизация стеновой сэндвич-панели зависит от климата и внутренних условий.Стыки панелей герметизируются как изнутри, так и снаружи с помощью стержня с закрытыми порами и герметика. Соединения также могут быть вспенены на месте вспенивающимся уретаном, если проектировщик сочтет это необходимым.
После установки сэндвич-панели стеновые панели могут стать жизнеспособным решением, сочетая тепловую массу бетона и характеристики интегральной изоляции, при этом сохраняя архитектурную и функциональную целостность откидных бетонных стен.
Дэррил Диксон — директор технических служб Composite Technologies Corp.С ним можно связаться по телефону 800-232-1748 или [email protected].
Спецификация панелей для промышленного производства и строительства зданий
Добро пожаловать на выставку IBSF 1976 год стал для нас началом вывода на рынок Саудовской Аравии альтернативного строительного материала в виде изоляционных панелей и современных сборных готовых домов.
Спецификация панели
Сэндвич-панелиIBSF обладают следующими свойствами и характеристиками:
1) ТЕПЛОПЕРЕДАЧА
Самым важным свойством сэндвич-панелей IBSF является коэффициент теплопередачи, равный коэффициенту U, то есть количеству тепла в Вт / м2 oC, протекающему через 1 м2 панели за 1 час.когда разница температур в 1 ° C между температурами воздуха с каждой стороны сэндвич-панелей.
«Таблица A» ниже дает сравнительные «U-факторы» стеновых панелей IBSF разной толщины, а «Таблица B» дает «U-фактор» сэндвич-панелей толщиной 70 мм по сравнению с другими строительными материалами. .
ТАБЛИЦА — A | ||
СЕРИЯ | ТОЛЩИНА | U — ФАКТОРЫ |
1. | 50 мм | 0,625 Вт / м2 oC |
2. | ТАК. 75 мм | 0,414 Вт / м2 oC |
3. | ТАК. 100 мм | 0,324 Вт / м2 oC |
4. | ТАК.125 мм | 0,256 Вт / м2 oC |
5. | ТАК. 150 мм | 0,210 Вт / м2 oC |
6. | ТАК. 175 мм | 0,165 Вт / м2 oC |
7. | ТАК. 200 мм | 0.131 Вт / м2 oC |
ТАБЛИЦА — B | |||
СЕРИЯ | ВИД СТРОИТЕЛЬНОГО МАТЕРИАЛА | U — КОЭФФИЦИЕНТ | СООТНОШЕНИЕ |
1. | Сэндвич-панель IBSF толщиной 75 мм | 0,414 Вт / м2 oC | 1,00 |
2. | Бетонные блоки Holow 200 мм | 1,817 Вт / м2 oC | 4,38 |
3. | 229 мм Кирпичная кладка на одном металлическом настиле | 2.044 Вт / м2 oC | 4,93 |
4. | Асбестоцемент / гипсокартонная футеровка | 3,804 Вт / м2 oC | 9,18 |
* Чем меньше коэффициент U, тем лучше изоляция
2) СРАВНИТЕЛЬНЫЙ ВЕС СЭНДВИЧ-ПАНЕЛЕЙ IBSF
СЕРИЯ | ТОЛЩИНА | ВЕС |
1. | 50 мм | 10,90 кг / м2 |
2. | 75 мм | 11,40 кг / м2 |
3. | 100 мм | 11,90 кг / м2 |
4. | 125 мм | 12.40 кг / м2 |
5. | 150 мм | 12,90 кг / м2 |
6. | 175 мм | 13,40 кг / м2 |
7. | 200 мм | 13,90 кг / м2 |
8. | 250 мм | 14,90 кг / м2 |
* Увеличение веса на 0,5 кг / м2 на каждые 25 мм добавленной толщины
3) МЕХАНИЧЕСКИЕ ОГРАНИЧЕНИЯ СЭНДВИЧ-ПАНЕЛЕЙ IBSF
СЕРИЯ | ТОЛЩИНА | МАКСИМАЛЬНЫЙ ПРОБЕЛ |
1. | 50 мм | 4,80 м. |
2. | 75 мм | 5,25 м. |
3. | 100 мм | 6.00 м. |
4. | 125 мм | 6.50 м. |
5. | 150 мм | 6,75 м. |
6. | 175 мм | 7.00 м. |
7. | 200 мм | 7,25 м. |
* Больших пролетов можно достичь при использовании формы для механического соединения
4) РАЗМЕРНЫЕ ОГРАНИЧЕНИЯ СЭНДВИЧ-ПАНЕЛЕЙ IBSF
Максимальная толщина — 250 мм
Максимальная длина — 18000 мм
Максимальная ширина — 1240 мм
5) ХИМИЧЕСКАЯ УСТОЙЧИВОСТЬ
Сэндвич-панели IBSF устойчивы к насекомым и паразитам.Они обладают высокой стойкостью к кислотам и щелочам, бытовым жирам, пятнам и моющим средствам. Они невосприимчивы к парам влаги и устойчивы к солевым туманам и т.п.
Сердечник из пенополистирола, произведенный IBSF, является самозатухающим, стальная оболочка имеет отличную огнестойкость.
Структурная достаточность конструкций из сэндвич-панелей IBSF соответствует последним международным стандартным кодексам практики по ветровой нагрузке, статической нагрузке и динамической нагрузке, где в сочетании с конструкцией панелей было разработано использование конструкционной стали.Соответствует всем применимым международным нормам для бетонных зданий, где в сочетании с панельной структурой также было разработано использование бетонных работ.
Физические размеры: 1200 мм x любая транспортируемая длина
Толщина: от 50 мм до 250 мм
Вес: обычно 12 кг / м2 для толщины 70 мм
Поверхность: ребристая
Цвет: белый Стандартный
Сердечник: самозатухающий пенополистирол 22 Кг / м3
Плотность: Плотность сердцевины может варьироваться в зависимости от требований
Клеи: Специально разработанные и наносимые под воздействием тепла на металлические поверхности
Металлические покрытия: Верхняя краска — полиэстер 25 микрон
Краска обратной стороны — эпоксидная смола 5 микрон
Толщина — 0g / oC
Соединения стенка-стена: мужчина-женщина.
Угловые стыки панелей: внешние — 3 x 12 см. Белый лист «L» Профиль
Внутренние — 3 x 3 см. Алюминиевый уголок, фиксируемый заклепками 4 мм.
Стыки между стеной и полом: GI «U» профиль толщиной 1,5 мм, прикрепленный к полу с помощью саморезы по металлу 3,5 х 35 мм.
Соединения крыши и стены: такие же, как соединения стены и пола.
Концевая облицовка панели: U-образный белый профиль на стороне выступа. L-образный профиль на лицевой стороне.
, стеновые панели из пенополистирола Поставщик структурно-изолированных панелей
Окончательное руководство по сэндвич-панели из пенополистирола
Sunnyda предлагает аксессуары для сэндвич-панели из пенополистирола, алюминиевого канала для стены, кровельного покрытия из профиля различной формы, вставки для свеса, баржи доска, настенный угловой оклад и т. д.И потолок подвесных материалов.
Двери и окна, которые производит Sunnyda, могут быть установлены на сэндвич-панели EPS на заводе.
Срок поставки сэндвич-панелей EPS 4-7 дней, производственная мощность 3000м2 в сутки. Стык сэндвич-панелей из пенополистирола очень хороший, после укладки вся стена ровная и ровная. Пленка на поверхности сэндвич-панели из пенополистирола предотвращает появление царапин во время транспортировки, ее необходимо оторвать после завершения монтажа, если это будет сделано через несколько дней, отслаивание будет затруднено.
Есть два способа загрузки сэндвич-панелей из пенополистирола. Сначала загружайте по частям пол и четыре угла, защищенные пеной. Во-вторых, загрузите с помощью поддона. Не разгружая сэндвич-панель из пенополистирола без упаковки, не используйте вилочный погрузчик, это повредит боковую часть сэндвич-панели EPS. Для панели 50 мм контейнер 40HQ может загружать около 1400 м2. Сэндвич-панели из пенополистирола широко используются в качестве стеновых, кровельных, потолочных, перегородок промышленного строительства и промышленных ограждений.
Заказ или без заказа мы всегда рады помочь вашему бизнесу!
Окончательное руководство по сэндвич-панелям из пенополистирола
Введение
Возникновение строительства восходит к тому времени, когда люди ставили палатки для жилья.Затем люди начали строить здания из кирпича и раствора, а здания — из дерева. Современные технологии позволяют использовать сборные дома, которые строятся на заводе.
Сборные дома созданы для решения многих задач. Некоторые из проблем, решаемых с использованием сборных домов, заключались в том, что люди вынуждены жертвовать чрезмерным временем и деньгами только для того, чтобы построить здание. В этом свете учебное пособие является результатом исследования одного из лучших материалов для сборных домов, которые вы можете использовать для своего здания.Это сэндвич-панель из пенополистирола. В этом руководстве содержатся основные сведения о сэндвич-панелях EPS с точки зрения потребителя. Вам есть что узнать о сэндвич-панелях EPS.
Глава первая: Что такое сэндвич-панель EPS?
Рисунок 1: Сэндвич-панель EPS
Как и все сэндвич-панели, сэндвич-панель EPS состоит из нескольких материалов или слоев. Свойства его материала могут включать пенополиуретан, стекловолокно или минеральную вату, а также пенополистирол (EPS).Хотя многие из прежних материалов могут быть объединены или не использоваться в производстве, пенополистирол остается преобладающим материалом, используемым при производстве сэндвич-панелей из пенополистирола. Несомненно, это причина, по которой сэндвич-панели EPS получили свое название.
Что такое EPS?
Рисунок 2: Сэндвич-панель из пенополистирола
Пенополистирол (EPS), состоящий из крошечного полого сферического шара, представляет собой легкий ячеистый пластик. Сэндвич-панель EPS не вступает в реакцию при смешивании с другими компонентами.По этой причине сэндвич-панели из пенополистирола нелегко разрушаются. Кроме того, он не служит органической пищей или питанием от вредных биотических факторов. Помимо прочности, легкости, способности переносить тяжелые грузы и долговечности, сэндвич-панели EPS обладают огнестойкостью до 65%. Это делает его негорючим материалом класса B1, уступающим только сэндвич-панели из минеральной ваты. Кроме того, как и все сэндвич-панели, сэндвич-панели из пенополистирола имеют высокую оценку с точки зрения теплоизоляции и защиты от жестких климатических условий.
Сэндвич из пенополистирола изготавливается из оцинкованной стали или из стали PPGI толщиной от 0,4 до 0,8 мм. Плотность сэндвич-панели EPS составляет 12-20 кг / м3. Его толщина колеблется от 40 до 200 мм. Толщина, плотность и минимальная теплопроводность делают ее всемирно признанной огнестойкой изоляционной панелью B1. Ширина сэндвич-панели из пенополистирола измеряется либо 1000 мм, либо 1200 мм, но ее длина абсолютно неизмерима. Его длина определяется пользователями.Однако для транспортировки он будет разделен на максимум 11,85 м, чтобы в нем мог поместиться транспортный контейнер 40HQ. На предприятии по производству сэндвич-панелей из пенополистирола «Саннида» ежедневно производится минимум 3500 м2 сэндвич-панелей из пенополистирола. Поэтому вы должны знать, насколько велик ваш заказ, он всегда может быть выполнен. Сэндвич-панель из пенополистирола придает цвету долговечность. Кроме того, сэндвич-панели из пенополистирола выпускаются белого, синего или красного цвета для любого количества заказа. При количестве заказа более 2000м2, возможен заказ любого цвета RAL.
Прокрутите вниз и посмотрите ответ на вопрос, для чего можно использовать сэндвич-панели из пенополистирола.
Глава 2: Использование и применение сэндвич-панели EPS
Рисунок 3: Сэндвич-панель EPS
Теплоизолированная крыша: дом считается неполным, если крыша дома не гарантирует защиту жильцов от природных явлений, таких как дождь или солнце. Сэндвич-панель из пенополистирола не подвержена протеканию и поэтому идеально подходит для кровли домов из любых материалов.
- Пол дома: сэндвич-панель EPS инертна. Он не реагирует на распад или гниение при контакте с другими свойствами материала. Это теплоизоляция также помогает сбалансировать температуру вашего пола.
- Стена дома: сэндвич-панель из пенополистирола не только приятна для красоты, но и имеет приятный цвет. Однако вы не можете покрасить сэндвич-панель из пенополистирола в какой-либо собственный цвет. Вы можете выбрать только тот цвет по шкале RAL, который предоставлен вашим производителем.
- Фасад здания: Вы можете использовать сэндвич-панели EPS во всей внешней части здания.
- Хранение и распространение хрупких материалов. Одна из отличительных черт сэндвич-панелей из пенополистирола заключается в том, что сэндвич-панели из пенополистирола могут использоваться как складские помещения.
- Офисы: EPS может быть построен на заводе и возведен на вашем участке в официальную структуру до трехэтажного здания.
- Мобильные туалеты для вечеринок и праздников: вы можете установить сэндвич-панель из пенополистирола всего за два часа и настроить свой туалет так, чтобы он служил вам в течение короткого периода времени.
- Частный дом: Вы можете использовать сэндвич-панель EPS для своего частного дома для экономии времени и рентабельности.
Увидев некоторые варианты использования и применения сэндвич-панелей из пенополистирола, пришло время познакомиться с их характеристиками.
Глава третья: Поведение сэндвич-панелей EPS при пожаре
Вообще говоря, пользователей обычно беспокоит реакция различных сэндвич-панелей на огонь. Некоторые пользователи по-прежнему опасаются использования сэндвич-панелей в целом, потому что считают их горючими.Однако это не так. В этой главе руководства вы познакомитесь с реакциями сэндвич-панелей из пенополистирола на огонь.
Уровень огнестойкости сэндвич-панели определяется такими факторами, как покрытие, толщина, пенопласт и плотность.
Сэндвич-панель EPS сохраняет удовлетворительную огнестойкость при правильной установке. Это не создает несоответствующих опасностей возгорания. Однако, согласно рекомендациям и строительным нормам признанных международных агентств, таких как Международный совет по кодам (ICC) и Канадский центр строительства материалов (CMCC), на пенополистирол должен быть установлен тепловой барьер.
Исследование, проведенное британскими страховщиками и Building Research Establishment, показывает, что сэндвич-панели сами по себе не могут вызвать пожар. Когда они горят, это обычно происходит в результате прямого контакта с областями, которые имеют высокий риск опасности, такими как духовка и кухня. Огонь обычно распространяется, потому что он не был должным образом локализован в этих местах.
В точке возгорания сэндвич-панель из пенополистирола реагирует как различные углеводороды, такие как бумага, древесина и подобные продукты.Сэндвич-панель из пенополистирола смягчается при воздействии 212 o F или 100 o C. Состояние горения сэндвич-панели из пенополистирола зависит от уровня температуры в то время, продолжительности воздействия этой температуры на сэндвич-панель из пенополистирола и наличие кислорода или других огнетушителей в этой зоне.
Возгорание сэндвич-панели EPS возможно при воздействии открытого пламени. Если температура пламени превышает 680 ° F или 360 ° C, сэндвич-панель из пенополистирола воспламеняется.Как только произойдет горение при температуре выше этой, вся сэндвич-панель из пенополистирола будет израсходована. На уровне возгорания образуется густой дым. Этот густой дым содержит моностирол, бромистый водород, окись углерода и другие ароматические соединения. Выбросы в результате этих химических реакций меняются в зависимости от температуры возгорания. Важно знать, что этот выброс не так вреден, как многие природные свойства. На самом деле, он имеет низкий уровень вреда по сравнению с другими натуральными материалами, такими как дерево.
Безусловно, сэндвич-панель EPS является огнестойким материалом класса B1. Это означает, что его горючесть низкая. С ним вам нужно только быть осторожным с жестким огнем, имеющим прямой контакт с ним.
Вы видели поведение сэндвич-панелей из пенополистирола при возгорании, но вам еще предстоит увидеть, что ниже…
Глава четвертая: Каковы преимущества сэндвич-панелей из пенополистирола?
Рисунок 4: Сэндвич-панель из пенополистирола
Адаптация к разному весу: Это очень важное преимущество, которое может не только сэкономить вам транспортные расходы, но также может гарантировать невозможность внезапного обрушения здания из сэндвич-панели из пенополистирола.Сэндвич-панель из пенополистирола легка при переноске и подъеме. Однако он способен нести тяжелые грузы.
- Инертная емкость: когда материал инертен, это просто означает, что материал не реагирует при контакте с другими материалами. Например, вода может вызвать ржавчину на стали. Однако в случае сэндвич-панели из пенополистирола вода легко не вступает в реакцию. Благодаря этой способности сэндвич-панель из пенополистирола инертна. Кроме того, сэндвич-панель EPS отличается стойкостью к кислотам и щелочам.
- Барьер для загрязнений из окружающей среды: Барьеры в здании из окружающей среды — это чрезмерное природное явление, которое не делает жизнь более благоприятной при воздействии на них. Сюда входят дождь, пар, солнце, жара, ветер и пыль. Сэндвич-панели из пенополистирола защищают пассажиров от воздействия этих барьеров.
- Эффективная теплоизоляция: сэндвич-панель из пенополистирола со звуковой и эффективной теплоизоляцией гарантирует пользователям безмятежную атмосферу.
- Звукоизоляция: EPS играет важную роль в создании атмосферы, свободной от шума.Если вы увлекаетесь акустикой, вы знаете, что это значит. Вы не должны причинять неудобства своим соседям, выполняя свой долг, поскольку ваш звук хорошо сдерживается одним только вашим зданием. Кроме того, вы не можете столкнуться с ситуациями, когда шум извне нарушает ваши внутренние звуки.
- Рентабельность: общая сумма всех ваших расходов от покупки, до доставки, строительства и обслуживания обходится дешево по сравнению с общими затратами на строительство другого здания.
- Эффективность по времени: сэндвич-панели из пенополистирола выделяются чем-то другим; это его эффективность по времени.Подготовка сэндвич-панели из пенополистирола занимает примерно семь дней. На то, чтобы возвести его на своем участке, потребуется две-три недели, если вы используете его как строение. Нет другого здания, которое обещало бы такую эффективность использования времени. Для экономии времени выбирайте сэндвич-панели из пенополистирола.
- Это многоразовая панель: вы можете использовать свою сэндвич-панель из пенополистирола для других целей после того, как она должна была использоваться по назначению. Вы даже можете продавать сэндвич-панели из пенополистирола тем, кто специализируется на разрушении материалов и повторном использовании их компонентов для производства других продуктов.
- Долговечность: Срок службы сэндвичей из пенополистирола составляет 5-20 лет.
- Сэндвич-панели EPS защищают от отпечатков пальцев, когда вы выбираете сталь с защитой от пальцев.
- Сэндвич-панель EPS обладает хорошей устойчивостью к ржавчине, так как поверхность обработана сталью.
- Дешевая стоимость установки: с использованием сэндвич-панелей из пенополистирола ваши затраты на установку будут дешевыми. Это потому, что вам не нужны никакие специальные инструменты, прежде чем прикрепить сэндвич-панель из пенополистирола к обозначенному месту. Нужны только винты.Это сэкономит вам деньги на покупку традиционных строительных материалов, таких как цемент и тому подобное.
Убедившись в некоторых преимуществах сэндвич-панелей из пенополистирола, есть несколько факторов, на которые следует обратить внимание, прежде чем заказывать их.
Глава пятая: Руководство по ответам на важные вопросы перед получением продукта
Рис. 5: Сэндвич-панель из пенополистирола перед отправкой
Перед заказом сэндвич-панели из пенополистирола вам следует задать несколько вопросов. Если у вас нет ответов на эти вопросы, покупка продукта может быть неправильной идеей.Это потому, что вы можете в конечном итоге пожалеть о своем решении.
Примечание. Эта глава написана с точки зрения использования сэндвич-панелей из пенополистирола для строительства зданий. Для таких применений, как сборные дома и крыша, пол, стены и фасад стальных конструкций, эта глава может быть не актуальна.
1, Могу ли я позволить себе самое необходимое после того, как получу это ?: Бюджет — важная вещь во всех видах бизнеса. Прежде чем выделить часть своего бюджета на покупку сэндвич-панели из пенополистирола, вы должны спросить себя, не придется ли платить за другие важные вещи в вашем офисе или в личной жизни.Как только вы будете финансово способны на это, не создавая никаких проблем, ответьте на вопрос…
2, Какой тип почвы у меня есть на моем участке ?: Фундамент здания является ключом к структурной устойчивости здания. В любом случае прочность фундамента вашего потенциального здания из сэндвич-панелей из пенополистирола будет во многом определяться почвой. Почва также определит, сколько вам нужно будет потратить на фундамент. На этом этапе вам нужен профессиональный почвовед, чтобы ответить на вопрос.После того, как ваш тип почвы известен, спросите себя…
3: «Может ли мой бюджет на строительство остаться в силе, если мне придется работать на почве?»: Вам следует осмотреть эти концы в почве. Если ваша почва слишком слабая или мягкая из-за воды, вам придется потратить дополнительные средства на ее укрепление. С другой стороны, если ваша почва слишком твердая, вам придется доплатить за ее бурение. Если ваша почва в любом случае подтверждена, вам следует пересмотреть, готовы ли вы по-прежнему и подходите ли вы для строительного проекта. Если вы готовы продолжить, сделайте смелый шаг.
4, Есть ли запрет на использование сборных домов в моем районе ?: Не думайте, что запретов нет, просто видя сборные дома повсюду. Подтвердите, проверив местные законы. Возможно, вы узнали, что запрета не существует, значит, идти по правильному пути.
5, Как я могу получить надежную компанию для поставки моих сэндвич-панелей из пенополистирола ?: Первая ловушка, которую следует избегать, — это покупать сэндвич-панель из пенополистирола у дистрибьютора. Это потому, что их знания о технических характеристиках панелей ограничены.Вместо этого сотрудничайте напрямую с производственной компанией. Чтобы получить эффективного производителя, не полагайтесь на рейтинги поисковых систем. Это потому, что рейтинг основан не на заслугах, а на последовательной оптимизации содержания веб-сайта. На этом этапе вам следует полагаться на производителей, аккредитованных Международной организацией по стандартизации и другими авторитетными агентствами. Вы также можете посмотреть, насколько опытны производители, и отзывы клиентов о них. Наконец-то у вас есть компания, соответствующая стандарту.Свяжитесь с компанией Sunnyda House сегодня, суд убедит вас.
6, Есть ли у меня правильная система дорог для доставки продукта на мой сайт ?: Сэндвич-панели из пенополистирола — довольно крупные продукты, которые доставляются не в спортивных автомобилях, а в тяжелых грузовиках. Это означает, что для безопасной доставки вашего продукта на объект и для экономии времени вам необходимо сверяться с картой и искать широкую дорогу.
7. Насколько близко мой новый сайт находится к основным удобствам, таким как электричество и вода ?: Вода — важная вещь на месте.Строитель не должен обеспечивать водой и электроэнергией. Это твой собственный долг. Поэтому, если воды или электричества нет на месте, вам, возможно, придется нести дополнительные дополнительные расходы. Как вариант, вы можете найти строительную компанию, которая возьмет на себя ответственность.
8, Требует ли мой местный строительный кодекс дополнительного противопожарного слоя для использования сэндвич-панелей из пенополистирола? : Это индивидуальный ответ. Это определяется местными строительными нормами. В то время как некоторым требуется внешний огнезащитный слой для использования изоляционных панелей, таких как сэндвич-панель из пенополистирола, некоторым нет.Узнайте свой, прежде чем совершать покупку.
Правильный ответ на вопросы этой главы позволит вам ощутить все преимущества жизни в здании из сэндвич-панелей из пенополистирола.
Здесь есть кое-что важное.
Глава шестая: Часто задаваемые вопросы о сэндвич-панелях из пенополистирола
В этой главе вы получите ответы на некоторые из часто задаваемых вопросов о сэндвич-панелях из пенополистирола.
Вопрос: Горючие ли сэндвич-панели из пенополистирола?
Ответ: Сэндвич-панель EPS состоит преимущественно из пенополистирола.Этот материал состоит из множества одинаковых небольших молекул, которые сделаны из пластиковых пленок. Он характеризует степень горючести. В сэндвич-панели из пенополистирола обычно добавляют антипирен.
Вопрос: Могу ли я использовать аксессуары, такие как кухонька, туалеты, сантехника, для конструкции сэндвич-панелей из пенополистирола?
Ответ: Да, с профессиональным и творческим производителем, вы можете иметь все бытовые аксессуары и электронные приборы, которые вы хотите, в своем здании из сэндвич-панелей EPS.
Вопрос: Могу ли я получить подрядчиков от производителей продукции?
Ответ: Это относится к методам работы производителя продукта. Однако в компании Sunnyda House Company мы не только производим, но и располагаем командой квалифицированных подрядчиков, готовых построить и спроектировать вашу сэндвич-панель из пенополистирола.
Вопрос: Что я могу сделать, чтобы моя недавно приобретенная сэндвич-панель из пенополистирола не царапалась во время строительства?
Ответ: Вы можете попросить своих производителей покрыть продукт внешней оболочкой, которую можно удалить после завершения всех инженерных работ.
Узнайте больше о компании Sunnyda House
Глава седьмая: Компания Sunnyda House
В компании Sunnyda House все наши продукты производятся нами и соответствуют требованиям Международной организации по стандартизации (ISO).
Компания Sunnyda House Company является единственным дистрибьютором нашей продукции. У нас есть доступ ко всем морским портам на всех континентах мира. Мы делаем это для того, чтобы избавить наших клиентов от барьера местоположения.
Наша Доставка занимает семь дней с момента размещения заказа.
На весь продукт предоставляется гарантия сроком один год.
В компании Sunnyda House Company мы можем применить все аксессуары к нашему продукту. У нас есть мини-кухня, туалеты и система водоснабжения для нашего продукта. У нас также есть технические возможности для создания хорошей дренажной системы.
Компания Sunnyda House Company уже более 20 лет сохраняет глобальный успех в области материалов для сборных домов.
С нами можно связаться в любое время суток. Поскольку наши клиенты находятся по всему миру, у нас есть круглосуточная служба поддержки клиентов, работающая без выходных.
Заключение
Все главы руководства одинаково важны. Изучив руководство, вы должны строго придерживаться всех содержащихся в нем рекомендаций. Поскольку теперь вы видите преимущества сэндвич-панелей из пенополистирола, вы можете сотрудничать с надежным производителем, таким как Sunnyda House Company, для поставки и монтажа вашей. Ваш комфорт и безмятежная обстановка — наш приоритет. Мы готовы служить вам со всей искренностью.
Кровельные и стеновые панели | EIP
Ядро панелей EIP — это экологически устойчивая жесткая изоляционная пена PUR / PIR.
в наличии,
- Огнестойкая полиизоциануратная пена, одобренная FM
- Огнестойкий (PUR или PIR) класс B2
- Полиуретан (PUR) класс B3
со свойствами как,
- Плотность : 40 ± 3 кг / м 3
- Теплопроводность : λ PUR = 0.023 Вт / мК 1 & λ PIR = 0,021 Вт / мК 1
- > 90% закрытых ячеек
Вспенивающий агент, используемый в панелях EIP, представляет собой экологически чистый пентан с нулевым потенциалом разрушения озонового слоя (ODP) и низким потенциалом глобального потепления (GWP).Он не содержит CFC или HCFC.
1 Согласно лабораторным данным поставщика пеноматериала.
Стандартная основа для внутренней и внешней облицовки — это предварительно окрашенная и оцинкованная горячим способом сталь в соответствии со стандартом BS EN 10143.
- Толщина : 0,50 мм
- Сталь Марка : DX51D
- Цинковое покрытие : Z275 или Z200
- Верхнее покрытие : Полиэстер, PES, толщиной 25 мкм
- Цвет : RAL9002 Off-White
- Защита поверхности : Полиэтиленовая пленка
Возможны изменения в спецификациях материала поверхности для широкого спектра специализированных приложений:
- Параметры толщины : 0.От 40 мм до 0,80 мм
- Варианты подложки : сталь с алюминиево-цинковым покрытием, нержавеющая сталь (SS 304 или 316), алюминий
- Варианты верхнего покрытия : ПВДФ, многослойный ПВДФ, высокопрочный полиэстер, безопасный для пищевых продуктов, пластизол, полидура
- Цвет : Любой цвет из каталога RAL.
Покрытие High Durable Polyester обеспечивает повышенную стойкость к коррозии и агрессивным чистящим средствам. Покрытие PVDF подходит для наружных работ, где требуется повышенная устойчивость к коррозии, выцветанию и суровым условиям окружающей среды. Покрытие Plastisol подходит для внутреннего применения для обеспечения безопасности пищевых продуктов на бесконтактном уровне и там, где требуется более высокая устойчивость к мытью поверхностей. Покрытие Food Safe подходит для внутреннего применения для обеспечения безопасности пищевых продуктов на контактном уровне с антимикробными свойствами. Покрытие PolyDura обеспечивает всестороннее улучшение характеристик по всем параметрам, сравнимо с покрытием PVDF, но с более широкой цветовой гаммой. Панели
TRP 40/333 и TRP 45/150 имеют гофрированный профиль 40/333 и гофрированный профиль 45/150 на внешней стороне соответственно и стандартный профиль Low Rib на внутренней стороне.
Панели HFW и TFW имеют стандартный профиль Low Rib с обеих сторон.
Альтернативные варианты профилей, такие как Micro Liming, Micro Wave, Groove и Flat, доступны для внутренней стороны панелей TRP и обеих сторон панелей HFW и TFW.
ГТО 40/333
ГТО 45/150
LOWRIB
Квартира
ПАЗ
МИКРОЛИН
СВЧ
.
