Крепление утеплителя к стене: как крепить грибками
Утеплитель, закрепленный грибками на внешней стенеДля всеобщей экономии энергоносителей и сохранения комфортной среды проживания, важно знать, как закрепить утеплитель к стене при строительстве или капитальном ремонте. Это зависит от многих факторов, включая материалы стыкуемых поверхностей и способ монтажа.
Что важно знать о подготовке поверхности под монтаж утеплителя
Когда возникает вопрос у домовладельца: как закрепить утеплитель к стене, необходимо ознакомиться с методикой производства работ, особенно при желании самостоятельного монтажа. В креплении минеральной ваты, самоклеющихся рулонов, фасованных утеплителей или напыляемого состава нет ничего сложного. Даже новичок способен выполнить большую часть работ своими руками, если воспользоваться советами специалистов.
Обшивка утеплителем бывает натужной и внутренней. Но каким бы ни был способ крепления утеплителя к стене, важно соблюдение простых условий:
- строение не должно быть ветхим;
- прикрепляемые материалы не должны утяжелять строение или оседать под собственным весом;
- обрабатываемая поверхность не должна осыпаться.
Начинать работы по теплоизоляции можно только после проведения ревизии стен. Достаточно убедиться, что новая постройка прошла процесс первичной усадки. Если дом простоял много лет без утепления, стоит осмотреть его на наличие серьезных дефектов.
Не стоит крепить минвату или наносить ППУ на ветхую постройку с трещинами или утеплять стены дома под снос!
Крепление минеральной ваты на кирпичной стенеЕсли стена оштукатурена, для начала ее слегка простукивают, чтобы отделившаяся от основы поверхность осыпалась. В таких местах все работы проводят заново. При этом рекомендуется предварительно обработать голую стену фунгицидным составом, если есть подозрение, что присутствует грибок.
Не стоит жалеть усилий, времени и финансовых затрат, если отвалилась штукатурка по всей утепляемой стене. Это произошло бы рано или поздно. Было бы хуже, если бы штукатурка отделилась вместе с утеплителем или осыпалась под ним после финишной отделки на минеральную вату.
После завершения нанесения штукатурки в «лысинах» ее слой должен быть такой же, как в остальных местах.При многократном нанесении штукатурки, шпатлевки или грунтовки каждый слой должен наноситься на полностью высохшую поверхность.
Тщательное выравнивание штукатурки требуется только под оклеивание листами пенопласта или материалов с подобными свойствами, например, к кирпичной стене. Под базальтовую вату (другой пористый материал) и напыление пенополиуретаном обработка поверхности с выравниванием не требуется. Можно не выравнивать поверхность и под крепление утеплителя к стене грибками.
Работы по гидроизоляции проводят до того, как закрепить утеплитель на стене или параллельно с ними. Применение паронепроницаемых материалов без достаточной вентиляции предполагает обработку противогрибковыми препаратами. Если поверхность контактирует с нагревающимися коммуникациями, производят крепление теплоизолятора и обработку противопожарным составом. Особенно важно учесть данные факторы, если это сруб или другая постройка из древесины, пораженной снаружи плесенью.
Способы нанесения утеплителей
Схемы утепления стены и крепления утеплителяКогда предварительная обработка стен завершена, можно переходить к основному этапу работ по утеплению.
Независимо от способа крепления между листами или рулонами не должно быть зазоров. Тонкие материалы не склеивают между собой, но важна точная подгонка. Листовые материалы укладывают снизу вверх, чтобы они опирались на нижний слой, который уже держится на стене или другом основании. Когда подходящего основания нет или вскоре планируется делать «теплый пол», рекомендуется установить цокольный профиль. Это алюминиевая или жестяная пластина с перфорацией, прикрепляемая внизу стены, чтобы предотвратить сползание плит утеплителя, как на фото.
Большинство рулонных и фольгированных разновидностей утепляющего материала закрепляют тем же способом, что и обои, только нужен специальный клей.
Методика крепления утеплителя показана в видеоролике.
com/embed/iQ7emhCtZ0s?rel=0&showinfo=0″ allowfullscreen=»allowfullscreen»/>
У некоторых рулонов с фольгой предусмотрена одна клеевая сторона. Другие рулонные теплоизоляции крепятся на фанерные щиты или деревянное основание скобами строительного степлера прямо на потолок. При всей простоте это более надежный метод фиксации, чем крепление минваты под брус мансарды или бани.
Оборудование для напыления ППУ утеплителя легко взять в аренду. Потренировавшись на 2-3 кв.м., можно наработать навык и дальше работать без ошибок.
Правильно выбранный способ монтажа – гарантия надежной теплоизоляции на многие годы. Некоторые материалы не предполагают закрепления. Например, керамзит засыпают между лагами, а пласты каменной ваты вставляются враспор между балками крыши или досками каркаса. Дальнейшая облицовка гипсокартоном или перекрытие контробрешеткой закрепит стандартно расфасованный утеплитель.
Есть еще так называемая «теплая» штукатурка, которую с недавних пор используют в качестве дополнительного средства по обустройству дома. Ее применяют при выравнивании стен, нанося в 2-3 слоя. Однако, как маскировка грубых дефектов для наружных стен, она не эффективна.
Иногда невозможно обойтись без грубого выравнивания под маяки. Когда стартовый слой высохнет, наносится теплая штукатурка. С ней внешняя стена угловой квартиры более комфортная при прикосновении, и она меньше промерзает.

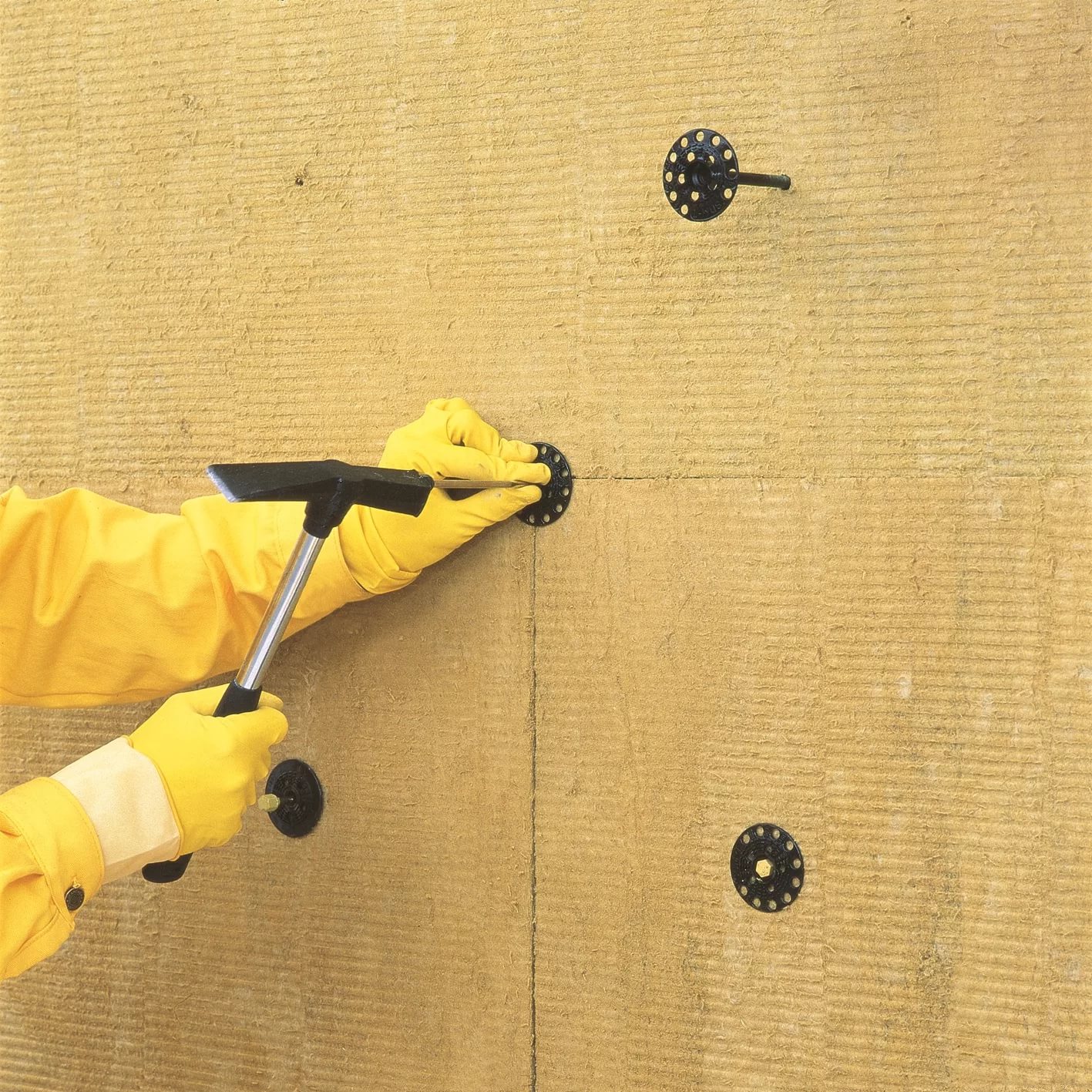

Монтаж на дюбели для крепления утеплителя с «грибками»
Схема закрепления минераловатного утеплителя грибкомСпециалисты нередко совмещают оклеивание пенопластом и дополнительную фиксацию тарельчатыми «зонтиками» или «грибками». Такой способ крепления считается механическим, он предполагает использование электрического инструмента.
В целях безопасности важно отключить рубильником подачу электричества в помещении, где есть скрытая проводка. Универсальный инструмент для работы с дюбелями или перфоратор подключают через удлинитель из соседней комнаты.
Листы точно подгоняют по краям перед креплением «зонтиками». Но можно размещать ряды со смещением швов, чтобы исключить мостики холода.
Дюбель-зонты выпускаются из прочного полимера, внутри которого должен быть установлен металлический стержень или длинный гвоздь. Их используют там, где фиксация пластов утеплителя по-другому невозможна. Монтаж прост и надежен:
- пластину утеплителя предварительно фиксируют клеем (с плотным прижатием) или кронштейном;
- теплоизоляционный слой сверлится насквозь;
- на конце перфоратора должен быть закреплен бур нужной длины;
- производится заглубление с фиксацией в стене на 3-5 см;
- достаточно фиксации плит в центре и на прямоугольных стыках;
- дюбели для крепления утеплителя стыкуют стопорными винтами или специальными стержнями.
Дюбель для крепления
Этот способ закрепления подходит и для полимерных утеплителей внутри постройки, и под утепление стен снаружи дома с сайдингом каменной ватой. Каменная вата – очень эффективный утеплитель для стен.
Если стена небольшой толщины, нужно работать осторожно, правильно рассчитав заглубление.
Как производится клеевая фиксация плит утеплителя
Самый простой способ, как крепить утеплитель к стене – нанесение клея с прижатием на поверхность с просохшей грунтовкой. Однако фиксация будет неполной, если поверхность имеет:
- кривизну;
- бугристые дефекты;
- выступающие наплывы цементной смеси;
- торчащие гвозди или концы проволоки, выступающие наружу острые углы металлического каркаса и т.п.
Сложности вызывают только выпуклые поверхности. Небольшие вогнутые фрагменты стены, как правило, не мешают обработке.
При фиксации плит и монтаже цокольного профиля горизонталь и вертикаль обязательно выверяют универсальным уровнем.
Монтаж утеплителя на клейЕсть клеевые смеси разного типа, но для наружных работ чаще всего используют цементную основу. Для внутренних стен подойдет полимерный клей.
Цементную смесь EK THERMEX или Ceresit CT 190 готовят по классической пропорции, указанной на упаковке, разведя инструментом с подходящей насадкой, чтобы избежать комкования.
Смесь лучше перемешивать дважды с интервалом в 10-15 мин. Шероховатая поверхность плиты пенопласта будет приклеена намного качественнее. Для этого ее прорабатывают специальной теркой или валиком с игольчатой насадкой. Готовую смесь наносят на обе поверхности или только на плиты утеплителя.
Если грунтовки нет, лучше необработанную стену немного увлажнить, а потом приклеивать плиту. Кирпичная или каменная кладка, ЖБИ плита и цементная штукатурка быстро вбирают в себя воду из клеевой смеси, она не успеет «схватиться». Не нужно полностью покрывать площадь утеплителя клеевой основой. Достаточно немного распределить «Церезит» по периметру или точечно, в центре и по углам.
Неравномерное нанесение клеевой смеси обеспечит небольшие воздушные камеры, которые дают дополнительную теплоизоляцию.
Полимерные смеси для фиксации (Ceresit CT 84, Insta STIK или Soudabond EASY) обходятся дороже, но они быстрее схватываются после прижатия блока к стене. Клей-пенка продается в баллончиках, которыми очень удобно пользоваться. Их используют на небольшой площади преимущественно для внутренних работ по утеплению.
Утепление на обрешетку
Еще один распространенный способ: крепление утеплителя к деревянной стене или под вентилируемые фасады. Он отличается минимальной жесткостью фиксации относительно перечисленных выше методов.
Предполагается:
- Прокладывание пароизоляционной пленки.
- Подготовка монтажа нижнего ряда утеплителя цокольным профилем.
- Крепление бруса поверх пароизоляции по ширине плит (ориентировочно шаг в 60 см).
- Закладывание минеральной ваты в образовавшиеся ниши и покрытие ветрозащитой.
Чем плотнее устанавливают утеплитель, тем качественнее защита, исключающая мостики холода. Если есть «завалинка» или выступ над фундаментом дома, дополнительная поддержка снизу в виде цокольного профиля или сложный крепеж для утеплителя не требуется. Но желательно сначала сделать гидроизоляцию, и только потом заняться креплением утеплителя к стене.
Очевидно, что все описанные способы прикрепить теплоизоляцию на стены, вполне доступны. Они подходят для утепления загородного дома, угловой квартиры, дачи с мансардой или бани своими руками. Инструкцию по использованию клеевой основы также можно найти на баллоне с пеной или пакете сухой цементной смеси. Если остались какие-то вопросы, например, нужен ли клей для минваты, следует дополнительно посмотреть видео с рекомендациями специалиста.
схема, размеры, расход на м2, цены
Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.
Оглавление:
- Классификация грибков
- Критерии выбора
- Технология монтажа
- Стоимость
Виды и характеристики крепежа
Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.
По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.
Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.
Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.
Что следует учесть при выборе?
Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

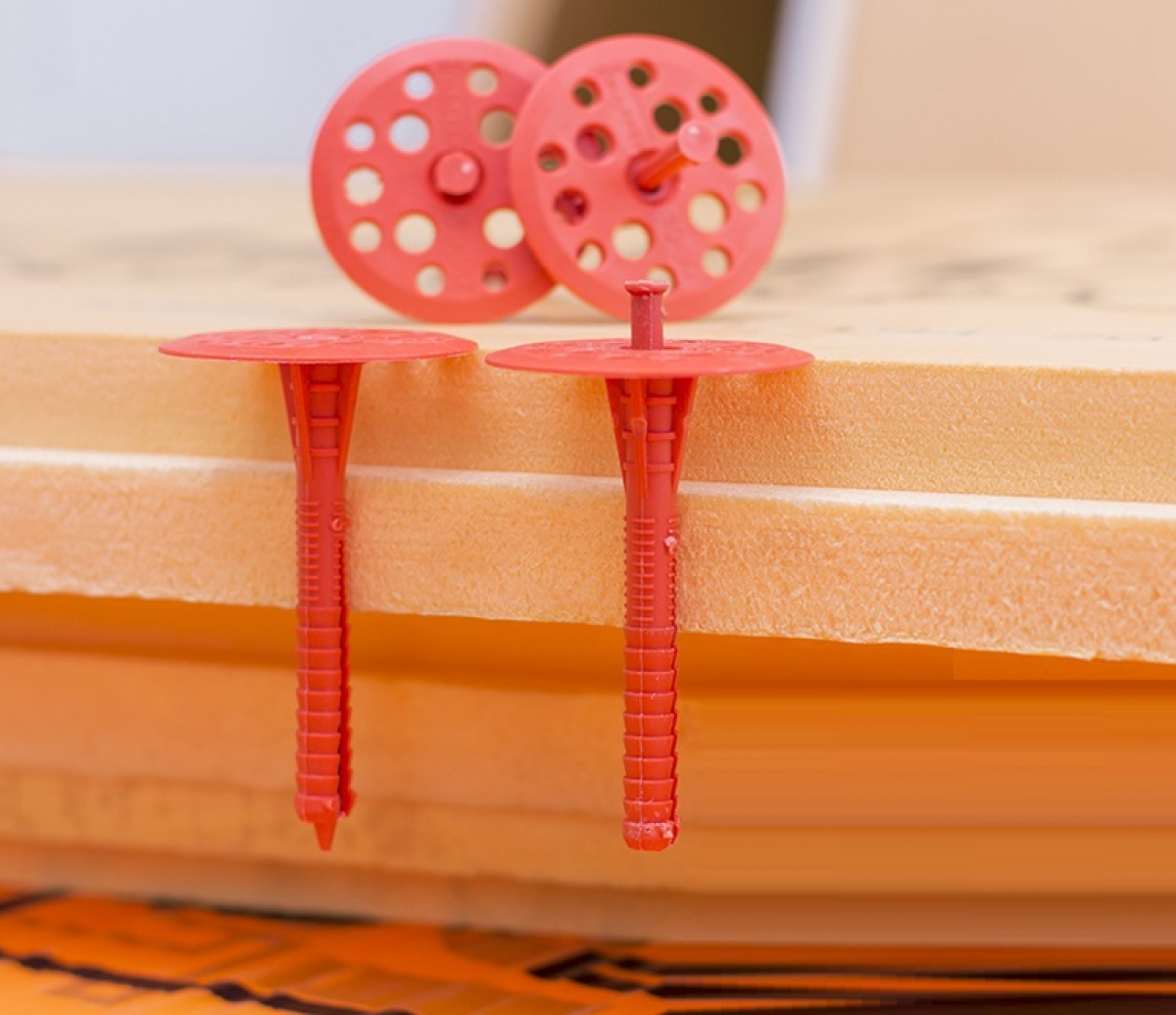

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.
Нюансы монтажа теплоизоляции
Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:
- На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
- В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
- Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
- Распорный элемент устанавливается внутрь до достижения максимального упора.
- Закрытие шляпки пластиком (при разновидностях с термоголовкой).
По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.
К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.
Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.
Расценки
Бренд | Основа | D шай-бы, мм | Р-ры крепежа, мм | Мате-риалы корпуса | Гвоздь | Цена, рубли |
Бюбель-гриб для утеплителя Tech-Krep | Бетон, камень, кирпич, газосиликат | 60 | 10×100 | Полипропилен | 2,5 | |
То же, с термоголовкой | 16×100 | Полипро-пилен | Сталь с покрытием из белого цинка | 9 | ||
С металлическим гвоздем | 12×100 | 5,6 | ||||
Koelner с металлическим гвоздем и термоголовкой | 10×200 | Сталь с покрытием из желтого цинка | 14 | |||
Дожимная манжета Рондоль | Дерево | 50 | — | — | 1,5 | |
Телескопический крепеж Технониколь с саморезом | Несущее основание кровли: профлист, бетон, дерево | 10×200 | Высокоп-рочный полимер | Используется с металлическими саморезами Технониколь | 8,2 |
Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.
Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя
Крепление элементов строительных конструкций осуществляется с помощью различных изделий – гвоздей, саморезов, металлических скоб и прочего. Но особым вниманием пользуется специальный крепеж – грибки для крепления утеплителя. Ниже мы рассмотрим все виды подобных изделий, методы их монтажа на различные типы утеплителя и многое другое, что имеет отношение к этому виду крепежных изделий.
Что представляет собой крепежный грибок
Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.
Крепежный грибок состоит из шляпки, ножки и сердечникаНожка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.
Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.
*
Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.
*
Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.
Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.
Функциональность крепежных элементов
Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:
- механической прочностью;
- устойчивостью к ультрафиолетовому излучению и агрессивной среде;
- выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
- низкой степенью теплопроводности;
- переносить резкие смены температурного режима;
- иметь высокую сцепляемость с материалом базовой поверхности.
Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.
Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.
Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.
Утепление стены с последующим оштукатуриваниемНизкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.
Виды крепежа для теплоизоляции
*
Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:
- полипропиленовые;
- нейлоновые.
Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

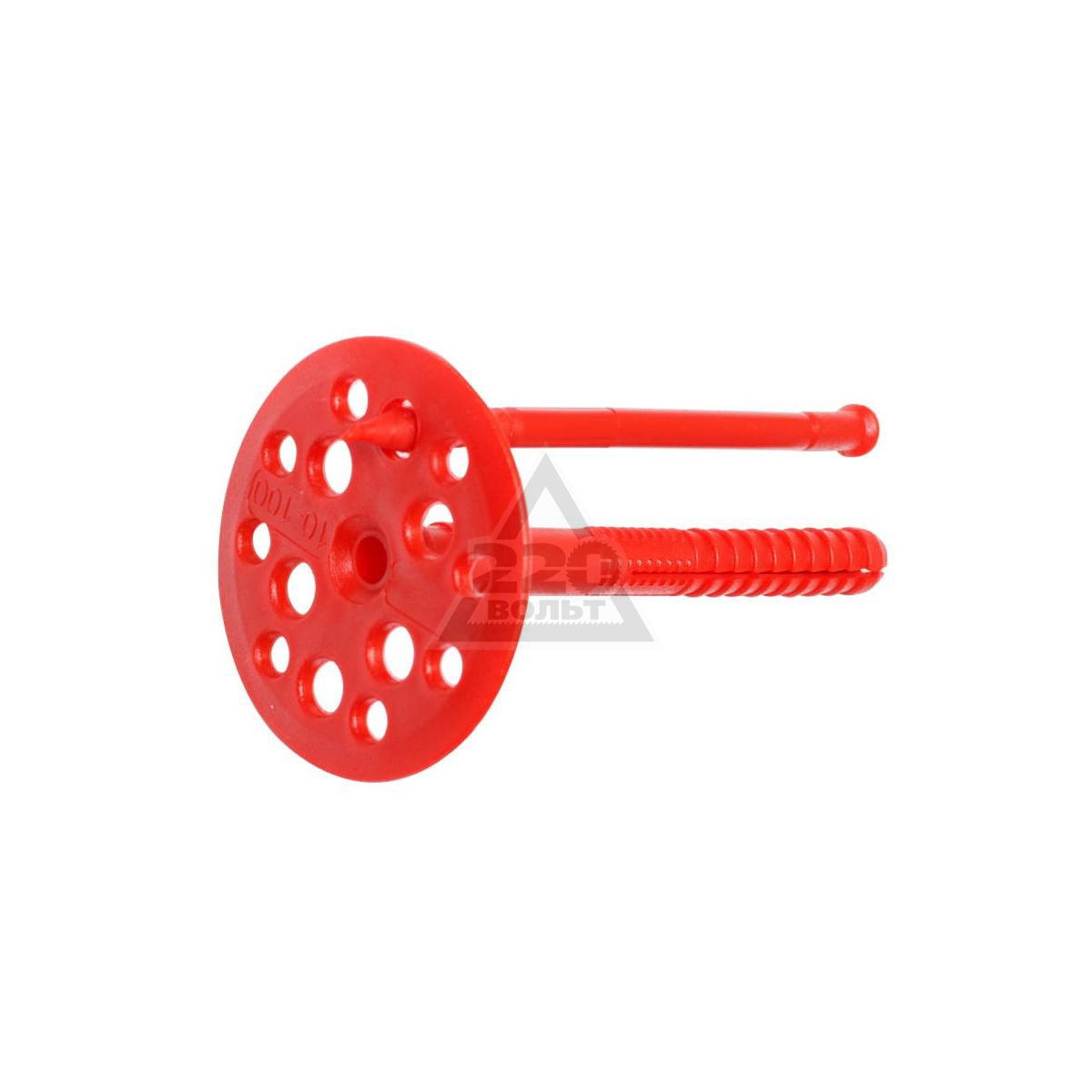

Особенности пластикового крепежа

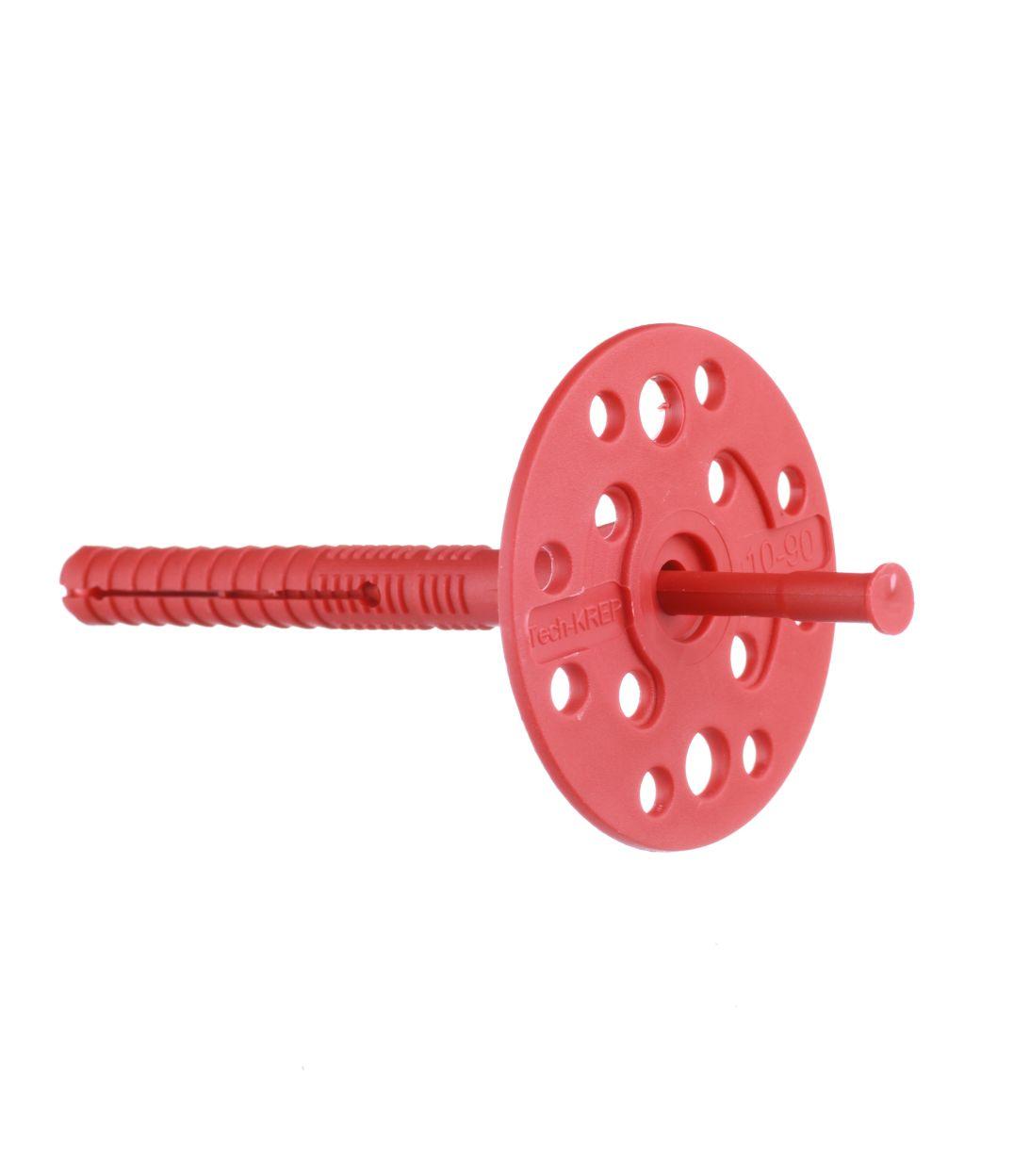

Все элементы крепежа производятся из полипропилена высокой ударной прочностиИзделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.
Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:
- хорошая устойчивость к агрессивным средам;
- небольшая стоимость;
- сниженная теплопроводность, в результате чего не создаются мостики холода;
- способность выдерживать значительные температурные перепады;
- длительность эксплуатации – они не ржавеют и не гниют;
- могут выдерживать нагрузку, равную почти 400 кг/м2.
Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.
Крепеж из металла – преимущества и недостатки

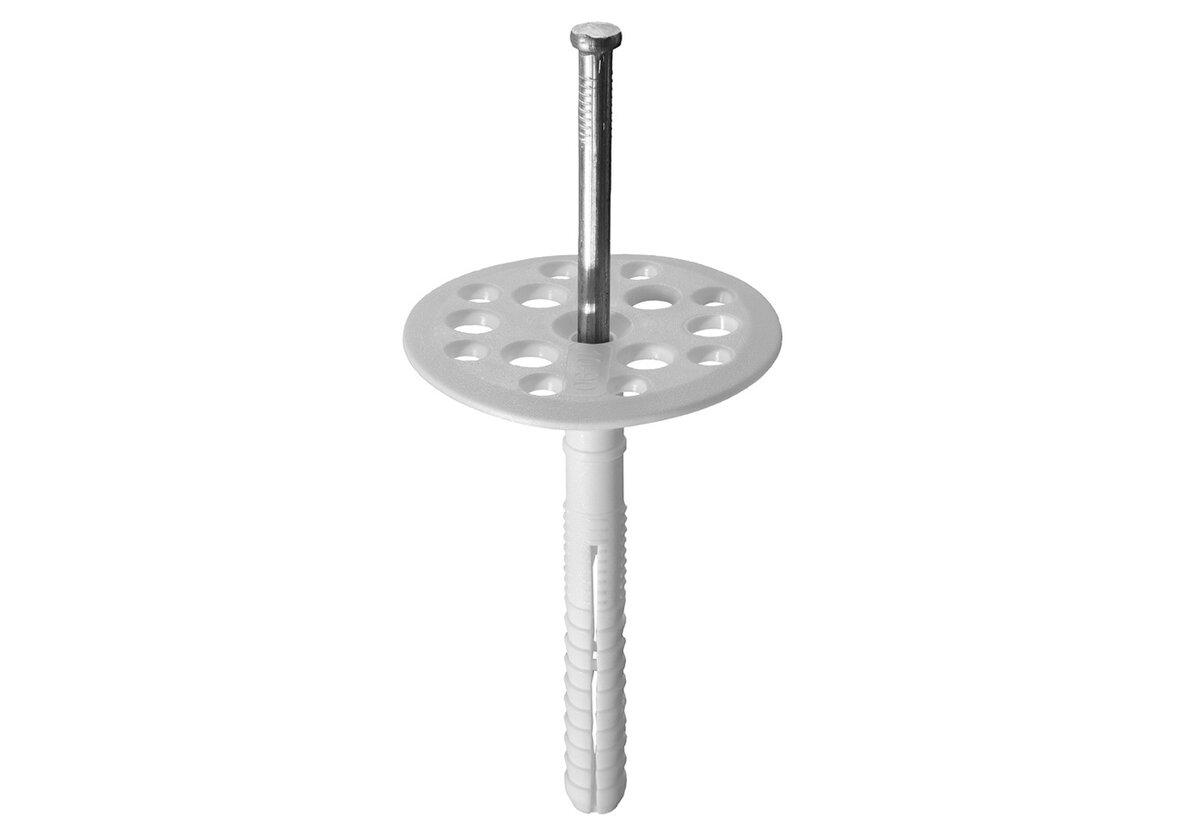

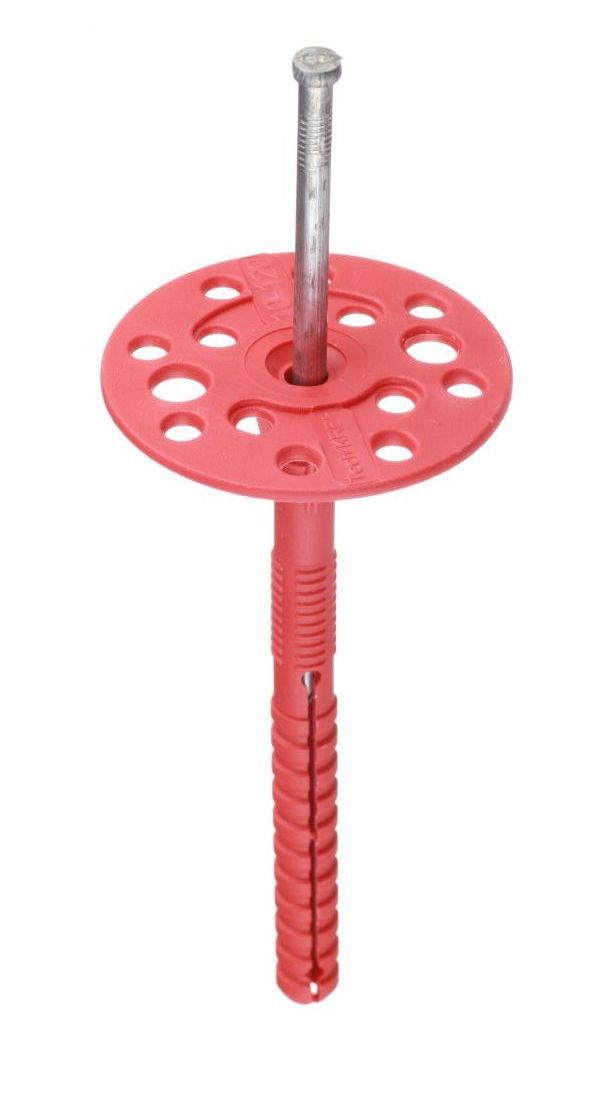

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника*
Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:
- высокая стоимость;
- образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
- слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.
Крепежные изделии с термоголовкой
Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.
Как производится монтаж теплоизоляции дюбелями-грибками
Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.
Расчет длины дюбелей при креплении утеплителя на кирпичную стенуРасчет количества и длины дюбелей
*
Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.
Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителеВ первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.
По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.
Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.
Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.
Поэтапная технология утепления с использованием крепежа в виде грибков
Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.
Монтаж фольгированной пароизоляции с помощью грибков*
Весь процесс монтажа состоит из нескольких несложных операций:
- Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
- После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
- Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.
При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.
Установка стартовой планкиПеред началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.
В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.
Основная суть статьи
Утепление строительных конструкций, фасадов зданий будет эффективным и долговечным, если принято решение использовать крепеж для теплоизоляции в виде дюбелей-грибков. Для этого необходимо знать технологию их установки, уметь рассчитать длину изделий, и количество крепежных элементов.
Чем крепят утеплитель к стене —
Крепление для утеплителя: виды, способы установки
При строительстве используются различные виды креплений: саморезы, гвозди, скобы металлические и др. Для крепления утеплителя применяется тарельчатый дюбель.
Назначение и достоинства тарельчатого крепления
Дюбеля особой формы, которые применяются для установки теплоизоляции, в строительстве называют грибками, зонтиками. Они обеспечивают надежное прилегание даже к хрупкому материалу.
С их помощью теплоизолятор можно закрепить к различным материалам:
Достоинства тарельчатого крепления:
- Благодаря широкой шляпке грибка обеспечивается надежное прилегание к любому строительному утеплителю.
- Зонтик благодаря ножке большой длины способен выдерживать значимые нагрузки. В центре находится специальное отверстие в шляпке, в которое вставляется дюбель.
- С внутренней стороны поверхность шляпки шероховатая для большего сцепления с утеплителем.
- Дюбеля обладают антикоррозийными свойствами.
- Пластик, из которого изготавливается дюбель недорогой и надежный.
- Зонтик грибка представляет собой гнущийся элемент. Он не может повредить уплотнительное изделие.
- Для надежности дюбель внутри конструкции распирается во всех направлениях, что приводит к усилению конструкции крепежа.
Виды крепежа для теплоизоляции.
Дюбель гриб для крепления утеплителя бывает пластиковым или стальным. Его разновидность зависит от утеплителя, с которым приходится работать строителям. Также дюбеля между собой отличаются типом и качеством производства, своей конфигурацией. В конструкции может присутствовать термоголовка.

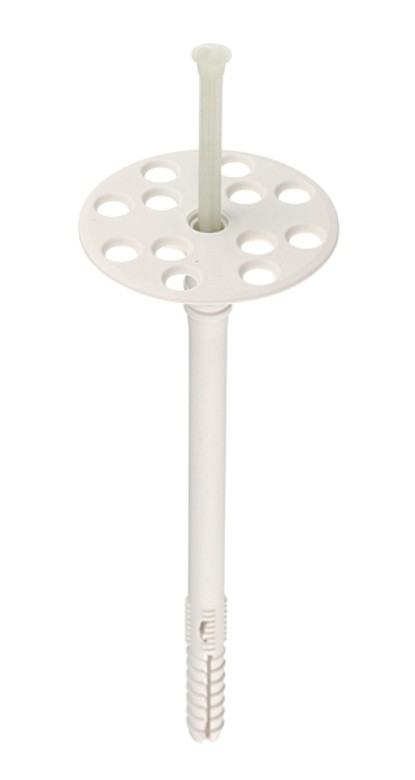

Особенности пластикового крепежа
На поверхности зонтика присутствуют отверстия конусовидной формы. Эта особенность конструкции способствует дополнительному сцеплению с материалом. Для монтажа нетвердых материалов используют нейлоновые крепления, которые производится из высокопрочного полипропилена, нейлона, полиамида.
К особенностям таких грибков можно отнести:
- отсутствие реакции на перепады температуры;
- невысокая стоимость;
- пониженная теплопроводность;
- безупречная устойчивость в крайне суровых условиях;
- большой срок службы из-за отсутствия гнили и ржавчины;
- выдержка нагрузки в 400 кг/м2.
Грибки из пластика широко используются при утеплении стен из кирпича и бетона.
Крепеж из металла
Внутренности крепления из металла изготавливаются из стали. Гильза используется полипропиленовая, на конце которой имеются распорки. При таком виде крепежа допускается высокая степень нагрузки. Телескопический крепеж технониколь применяют для обустройства фасада. К недостаткам материала относятся:
- высокая стоимость;
- возникновение конденсата в месте входа металлического стержня;
- возможная ржавчина (металлические детали контактируют с влагой, ржавчина может проявиться на штукатурке).
Крепежные изделия с термоголовкой
Представляет собой стержень из металла, который возле шляпки покрыт полиамидом. Эта пластиковая деталь препятствует скоплению конденсата в местах крепления, тем самым на штукатурке не проявляется ржавчина.
Данные приспособления в основном используются для утепления домов из дерева. Достоинства данных грибков схожи с положительными свойствами пластиковых и металлических креплений. Недостатком изделия считается высокая цена, которая превосходит всех в данном сегменте.
Виды теплоизоляционных материалов
Материалы для утепления зданий, которые превалируют на современном строительном рынке:
- пенопласт — популярный материал, который применяется для утепления стен;
- пеноплекс плиты — «сородич» пенопласта, по уровню производства стоит выше пенопласта;
- пенополистирол – пористый материал, который применяется для утепления полов, стен, различных перегородок;
- стекловата — отличный материал для утепления пола, перекрытий;
- шлаковата — хорошо блокирует тепло, но из-за боязни влаги и низкого качества не получила широкого распространения;
- минеральная вата — экологически чистый материал, идеально подходит для утепления внутри дома;
- эковата — данный материал прекрасно подойдет для утепления стен жилых, частных домов, также является экологически чистым материалом;
- пенополиуретан хорошо крепится на все окрашенные поверхности, металл, кирпич, стекло, дерево, бетон, прекрасно подойдет для утепления потолка, стен и пола;
- рефлекторная теплоизоляция (фольгированная) — представляет собой слой отражающего материала, толщиной в 2 см.
Ознакомившись с видами материала можно однозначно сделать вывод: идеального утеплителя нет. Выбор должен отталкиваться от намеченных целей, денежных средств и самого материала.
Способы крепления утеплителя к стене и их особенности
С помощью обрешетки
Удобен при использовании мягкого утеплителя, такого, как минеральная вата. Перед укладкой необходимо подготовить поверхность: каркас из брусков прикрепляют к стене, а в получившиеся ячейки укладывают минвату.
На улице крепление утеплителя с помощью обрешетки делают, когда есть необходимость вентилируемого фасада. В этом случае каркас делают из металлического профиля.
Однако такой способ не применяется, когда предпочтение по облицовке отдается мокрому фасаду, поскольку последний подразумевает под собой штукатурку и во время работ используются различные растворы и смеси. Мягкий утеплитель не способен выдержать вес штукатурного слоя.
На дюбеля и гвозди
Для установки утеплителя необходимы дюбеля. Они встречаются трех видов:
- пластиковые;
- дюбель с металлическим гвоздем;
- дюбель-гриб с металлическим стержнем, оснащенным термоголовкой.
Для крепления утеплителя к кирпичной стене длина крепежа нужна на 70 мм больше толщины уплотнителя. Пластиковое изделие используется при длине не более 120 мм. Дюбель больше указанного размера приведет к поломке гвоздя.
На клей
Для установки теплоизоляции предлагается большое количество клеевых основ. Большого различия между ними нет. Главное, чтобы они подходили по типу подобранного утеплителя. Например, крепление утеплителя к деревянной стене с помощью клея вполне уместно. Состав клея не должен быть огрубевшим. Если такое встречается, это говорит о ненадлежащем хранении товара и качестве клеевого состава.
В процессе монтажа строителю понадобится ведро, дрель с венчиком. Благодаря им разводится клеевая основа. Шпатель и терка применяется для нанесения основы на стены. Для установки грибков нужен будет перфоратор с буром нужной длины и соответствующего диаметра.
Поэтапная технология утепления с использованием крепежа в виде грибков
Прежде, чем крепить теплоизоляцию, необходимо разместить на площади будущего утепления пароизоляционный материал. Наряду со своим непосредственным предназначением он будет служить в качестве дополнительного крепления.
Утепление стен
Процесс установки состоит из простых операций:
- Вся площадь размещения утеплителя должна быть размечена для сверления с шагом 0,8 м по горизонтали и 0,3 м по вертикали.
- Затем сверлятся отверстия. Диаметр сверления должен соответствовать ножке крепления.
- Потом гильза руками вставляется в данное отверстие. Сердцевина помещается в гильзу и забивается до упора. При этом раскрывается зонтик специальной крышкой защиты.
Для начала монтажа утеплителя, необходимо сперва установить направляющую планку внизу стены. При установке она не даст материалу сползти вниз.
Если утеплитель крепится на клей, то грибки монтируются только после полного высыхания клея. Образовавшиеся стыки между частями материала обрабатывают монтажной пеной. Также можно применить фольгированный скотч, если применяется пенопласт.
Расчет нужного количества крепежных элементов выполняется по формуле:
W (количество) = S (площадь покрытия) * Q (количество дюбелей на каждый квадратный метр).
Величина Q для пеноплекса будет равна 4, а для базальтовой ваты 6.
Подставив все данные в формулу, получится необходимое количество крепежей. Всегда нужно помнить про запас.
Теплоизоляция цоколя
Цоколь любого здания необходимо должным образом утеплить. Из-за плохого утепления этой части постройки холод через почву и пол будет попадать в дом. Монтаж теплоизоляции выглядит следующим образом:
- Для того, чтобы начать крепить теплоизоляцию, необходимо обеспечить доступ к поверхности цоколя. Лучше всего данную операцию производить на этапе возведения здания.
- На поверхность наносится мастика, которая способствует адгезии клеевой основы.
- В качестве теплоизолятора лучше использовать пенополистирол. Он не подвержен действию влаги. Клеем выступает мастика, которая прекрасно зафиксирует листы утеплителя.
- Для теплоизоляции цоколя не нужно тратиться на грибки. Приклеенный уплотнительный материал в любом случае будет засыпаться грунтом. Тем самым будет обеспечено прижимание уплотнителя к периметру цоколя.
- После приклеивания материала стыковочные швы необходимо заполнить монтажной пеной.
Описанный алгоритм действий достаточно прост, хотя и считается сложнее утепления стен.
Утепление мансарды
Особое внимание при утеплении дома уделяется мансарде. От правильности ее утепления зависит сохранение тепла в доме. При монтаже утеплителя используют прижимные шайбы рондоль.
Различают несколько вариантов монтажа в зависимости от материала, который применяется для утепления:
Утепление пенопластом
- В данном случае ширина листа выбирается не менее 100 мм. Если уплотнителя с такой толщиной под рукой нет, то можно использовать толщину 50 мм, уложив в два ряда. Работа по укладке будет завершена быстрее в случае соответствия ширины материала и расположения стропил.
- Пенопласт устанавливается с помощью монтажной пены или клеевого состава. Если товар плотно прилегает к стенкам стропил, то можно пройтись только по краям уплотнителя (на соединительных стыках). В данном случае пена послужит дополнительным соединительным элементом.
Если планируются штукатурные работы, то применяется метод двойной обшивки.
Для дополнительного крепления утеплитель фиксируют рейкой или доской, на которую затем устанавливается отделочный материал.
Еще одним вариантом утепления мансарды является установка рулонных материалов. Минеральная вата проста в установке. Она обладает рядом отличительных особенностей:
- Материал легко режется и устанавливается между стропами. Обрезанный материал должен быть на четыре сантиметра больше, чем расстояние между стропами.
- Затем данные полосы заталкиваются в деревянную конструкцию между стропами. По желанию минвата может дополнительно фиксироваться, хотя сама по себе плотно прилегает ко всем сторонам конструкции.
- Для установки минеральной ваты не потребуются клей и дюбеля. Данный материал крепится с помощью гвоздиков небольшого размера и шпагата. На стропилы набиваются гвозди на расстоянии 50 сантиметров и натягивается шпагат, который будет удерживать утеплитель.
Утепление потолка
Крепление утеплителя к потолку имеет ряд особенностей и сложностей при монтаже.
Для утепления бетонного потолка минеральной ватой используют грибки. Одному в данном случае не справиться. Один монтажник держит лист уплотнителя, другой намечает точки крепления, просверливает и закрепляет уплотнитель.
Пенопласт на бетонный, деревянный потолок можно закрепить с помощью клея. Стоимость данного материала невелика, поэтому она наиболее доступна для большого числа желающих утеплить потолок.
В деревянных домах листы утеплителя крепятся на каркас, сооруженный заранее.
В случае отделки потолка вагонкой, гипсокартоном на отделочный материал укладывается уплотнитель, который поднимается к потолку и фиксируется специальными крепежами.
Монтаж утеплителя на стену
Для всеобщей экономии энергоносителей и сохранения комфортной среды проживания, важно знать, как закрепить утеплитель к стене при строительстве или капитальном ремонте. Это зависит от многих факторов, включая материалы стыкуемых поверхностей и способ монтажа.
Что важно знать о подготовке поверхности под монтаж утеплителя
Когда возникает вопрос у домовладельца: как закрепить утеплитель к стене, необходимо ознакомиться с методикой производства работ, особенно при желании самостоятельного монтажа. В креплении минеральной ваты, самоклеющихся рулонов, фасованных утеплителей или напыляемого состава нет ничего сложного. Даже новичок способен выполнить большую часть работ своими руками, если воспользоваться советами специалистов.
Обшивка утеплителем бывает натужной и внутренней. Но каким бы ни был способ крепления утеплителя к стене, важно соблюдение простых условий:
- строение не должно быть ветхим;
- прикрепляемые материалы не должны утяжелять строение или оседать под собственным весом;
- обрабатываемая поверхность не должна осыпаться.
Начинать работы по теплоизоляции можно только после проведения ревизии стен. Достаточно убедиться, что новая постройка прошла процесс первичной усадки. Если дом простоял много лет без утепления, стоит осмотреть его на наличие серьезных дефектов.
Не стоит крепить минвату или наносить ППУ на ветхую постройку с трещинами или утеплять стены дома под снос!
Крепление минеральной ваты на кирпичной стене
Если стена оштукатурена, для начала ее слегка простукивают, чтобы отделившаяся от основы поверхность осыпалась. В таких местах все работы проводят заново. При этом рекомендуется предварительно обработать голую стену фунгицидным составом, если есть подозрение, что присутствует грибок.
Не стоит жалеть усилий, времени и финансовых затрат, если отвалилась штукатурка по всей утепляемой стене. Это произошло бы рано или поздно. Было бы хуже, если бы штукатурка отделилась вместе с утеплителем или осыпалась под ним после финишной отделки на минеральную вату. После завершения нанесения штукатурки в «лысинах» ее слой должен быть такой же, как в остальных местах.
При многократном нанесении штукатурки, шпатлевки или грунтовки каждый слой должен наноситься на полностью высохшую поверхность.
Тщательное выравнивание штукатурки требуется только под оклеивание листами пенопласта или материалов с подобными свойствами, например, к кирпичной стене. Под базальтовую вату (другой пористый материал) и напыление пенополиуретаном обработка поверхности с выравниванием не требуется. Можно не выравнивать поверхность и под крепление утеплителя к стене грибками.
Работы по гидроизоляции проводят до того, как закрепить утеплитель на стене или параллельно с ними. Применение паронепроницаемых материалов без достаточной вентиляции предполагает обработку противогрибковыми препаратами. Если поверхность контактирует с нагревающимися коммуникациями, производят крепление теплоизолятора и обработку противопожарным составом. Особенно важно учесть данные факторы, если это сруб или другая постройка из древесины, пораженной снаружи плесенью.
Способы нанесения утеплителей
Когда предварительная обработка стен завершена, можно переходить к основному этапу работ по утеплению.
Независимо от способа крепления между листами или рулонами не должно быть зазоров. Тонкие материалы не склеивают между собой, но важна точная подгонка. Листовые материалы укладывают снизу вверх, чтобы они опирались на нижний слой, который уже держится на стене или другом основании. Когда подходящего основания нет или вскоре планируется делать «теплый пол», рекомендуется установить цокольный профиль. Это алюминиевая или жестяная пластина с перфорацией, прикрепляемая внизу стены, чтобы предотвратить сползание плит утеплителя, как на фото.
Большинство рулонных и фольгированных разновидностей утепляющего материала закрепляют тем же способом, что и обои, только нужен специальный клей.
Методика крепления утеплителя показана в видеоролике.
Обработку металлических и деревянных поверхностей под наклоном нередко производят напылением ППУ. Готовая поверхность напоминает «снежок», застывшую пену или склеенные шарики пенопласта. Этот способ производится специальным аппаратом, подающим под давлением двухкомпонентный состав. Пенополиуретан распыляют тонким слоем из насадки, после чего смесь расширяется и затвердевает.
Оборудование для напыления ППУ утеплителя легко взять в аренду. Потренировавшись на 2-3 кв.м., можно наработать навык и дальше работать без ошибок.
Правильно выбранный способ монтажа – гарантия надежной теплоизоляции на многие годы. Некоторые материалы не предполагают закрепления. Например, керамзит засыпают между лагами, а пласты каменной ваты вставляются враспор между балками крыши или досками каркаса. Дальнейшая облицовка гипсокартоном или перекрытие контробрешеткой закрепит стандартно расфасованный утеплитель.
Есть еще так называемая «теплая» штукатурка, которую с недавних пор используют в качестве дополнительного средства по обустройству дома. Ее применяют при выравнивании стен, нанося в 2-3 слоя. Однако, как маскировка грубых дефектов для наружных стен, она не эффективна.
Иногда невозможно обойтись без грубого выравнивания под маяки. Когда стартовый слой высохнет, наносится теплая штукатурка. С ней внешняя стена угловой квартиры более комфортная при прикосновении, и она меньше промерзает.
Монтаж на дюбели для крепления утеплителя с «грибками»
Специалисты нередко совмещают оклеивание пенопластом и дополнительную фиксацию тарельчатыми «зонтиками» или «грибками». Такой способ крепления считается механическим, он предполагает использование электрического инструмента.
В целях безопасности важно отключить рубильником подачу электричества в помещении, где есть скрытая проводка. Универсальный инструмент для работы с дюбелями или перфоратор подключают через удлинитель из соседней комнаты.
Листы точно подгоняют по краям перед креплением «зонтиками». Но можно размещать ряды со смещением швов, чтобы исключить мостики холода.
Дюбель-зонты выпускаются из прочного полимера, внутри которого должен быть установлен металлический стержень или длинный гвоздь. Их используют там, где фиксация пластов утеплителя по-другому невозможна. Монтаж прост и надежен:
- пластину утеплителя предварительно фиксируют клеем (с плотным прижатием) или кронштейном;
- теплоизоляционный слой сверлится насквозь;
- на конце перфоратора должен быть закреплен бур нужной длины;
- производится заглубление с фиксацией в стене на 3-5 см;
- достаточно фиксации плит в центре и на прямоугольных стыках;
- дюбели для крепления утеплителя стыкуют стопорными винтами или специальными стержнями.
Дюбель для крепления
Этот способ закрепления подходит и для полимерных утеплителей внутри постройки, и под утепление стен снаружи дома с сайдингом каменной ватой. Каменная вата – очень эффективный утеплитель для стен.
Если стена небольшой толщины, нужно работать осторожно, правильно рассчитав заглубление.
Как производится клеевая фиксация плит утеплителя
Самый простой способ, как крепить утеплитель к стене – нанесение клея с прижатием на поверхность с просохшей грунтовкой. Однако фиксация будет неполной, если поверхность имеет:
- кривизну;
- бугристые дефекты;
- выступающие наплывы цементной смеси;
- торчащие гвозди или концы проволоки, выступающие наружу острые углы металлического каркаса и т.п.
Сложности вызывают только выпуклые поверхности. Небольшие вогнутые фрагменты стены, как правило, не мешают обработке.
При фиксации плит и монтаже цокольного профиля горизонталь и вертикаль обязательно выверяют универсальным уровнем.
Монтаж утеплителя на клей
Есть клеевые смеси разного типа, но для наружных работ чаще всего используют цементную основу. Для внутренних стен подойдет полимерный клей.
Цементную смесь EK THERMEX или Ceresit CT 190 готовят по классической пропорции, указанной на упаковке, разведя инструментом с подходящей насадкой, чтобы избежать комкования.
Смесь лучше перемешивать дважды с интервалом в 10-15 мин. Шероховатая поверхность плиты пенопласта будет приклеена намного качественнее. Для этого ее прорабатывают специальной теркой или валиком с игольчатой насадкой. Готовую смесь наносят на обе поверхности или только на плиты утеплителя.
Если грунтовки нет, лучше необработанную стену немного увлажнить, а потом приклеивать плиту. Кирпичная или каменная кладка, ЖБИ плита и цементная штукатурка быстро вбирают в себя воду из клеевой смеси, она не успеет «схватиться». Не нужно полностью покрывать площадь утеплителя клеевой основой. Достаточно немного распределить «Церезит» по периметру или точечно, в центре и по углам.
Неравномерное нанесение клеевой смеси обеспечит небольшие воздушные камеры, которые дают дополнительную теплоизоляцию.
Полимерные смеси для фиксации (Ceresit CT 84, Insta STIK или Soudabond EASY) обходятся дороже, но они быстрее схватываются после прижатия блока к стене. Клей-пенка продается в баллончиках, которыми очень удобно пользоваться. Их используют на небольшой площади преимущественно для внутренних работ по утеплению.
Утепление на обрешетку
Еще один распространенный способ: крепление утеплителя к деревянной стене или под вентилируемые фасады. Он отличается минимальной жесткостью фиксации относительно перечисленных выше методов.
- Прокладывание пароизоляционной пленки.
- Подготовка монтажа нижнего ряда утеплителя цокольным профилем.
- Крепление бруса поверх пароизоляции по ширине плит (ориентировочно шаг в 60 см).
- Закладывание минеральной ваты в образовавшиеся ниши и покрытие ветрозащитой.
Утепление стен в обрешетке
Чем плотнее устанавливают утеплитель, тем качественнее защита, исключающая мостики холода. Если есть «завалинка» или выступ над фундаментом дома, дополнительная поддержка снизу в виде цокольного профиля или сложный крепеж для утеплителя не требуется. Но желательно сначала сделать гидроизоляцию, и только потом заняться креплением утеплителя к стене.
Очевидно, что все описанные способы прикрепить теплоизоляцию на стены, вполне доступны. Они подходят для утепления загородного дома, угловой квартиры, дачи с мансардой или бани своими руками. Инструкцию по использованию клеевой основы также можно найти на баллоне с пеной или пакете сухой цементной смеси. Если остались какие-то вопросы, например, нужен ли клей для минваты, следует дополнительно посмотреть видео с рекомендациями специалиста.
Крепление утеплителя к разным частям строения – 4 технологии проведения работ
Чаще всего застройщики интересуются тем, как производится крепление утеплителя к стене или потолку, читая специализированные ресурсы в сети интернет. Но множество сайтов предлагают информацию по типам дюбелей для крепления или делают обзоры клеевых составов, а между тем фиксация утеплительных элементов – процесс комплексный, и рассматривать его нужно в комплексе, а не отдельными фрагментами.
Я расскажу вам, как крепить разные типы утеплителя к различным конструкциям: цоколю, стенам, потолку и мансарде, именно эти виды работ производятся чаще всего.
От качественного крепления утеплителя зависит надежность наружной отделки
Обзор вариантов проведения работ
Оговорюсь сразу – я не буду рассказывать обо всех возможных способах крепления, а затрону только самые простые и эффективные варианты, доказавшие свою надежность среди застройщиков. Не пытайтесь найти хитроумную технологию, чем проще будет рабочий процесс, тем меньше вероятность ошибок и брака.
Вариант №1 – утепление стен
Вопрос, как крепить утеплитель к стене, один из самых популярных, так как именно этот вид работ производится чаще всего и почему-тот вызывает большие затруднения среди застройщиков. Разберемся, что вам понадобится для проведения работ при креплении утеплителя под оштукатуривание:
Гибки для крепления утеплителя | Есть три варианта изделий: пластиковые изделия, элементы с металлическим гвоздем и дюбеля с металлическим гвоздем и термоголовкой. Длина изделий должна быть на 70 мм больше толщины утеплителя, чтобы обеспечить качественную фиксацию элементов. Пластиковый вариант можно использовать при длине до 120 мм, если больше, то прочности будет недостаточно, гвозди в таких изделиях часто ломаются |
Клеевой состав | На рынке продается множество вариантов специальных клеевых составов для крепления теплоизоляции. Особой разницы между ними нет, главное, чтобы они подходили под выбранный вами тип теплоизоляционного материала. Состав не должен быть окаменевшим, это признак того, что были нарушены условия хранения, качество таких смесей намного ниже |
Монтажная пена | Она нужна при использовании пенопласта и используется для заполнения щелей, которые неизбежно образуются при креплении материала. Обычно ее нужно немного, но все зависит от того, насколько качественно произведен монтаж |
Рабочий инструмент | Невозможно приготовить клей без емкости и дрели с миксерной насадкой, а наносить его нужно специальным шпателем или теркой. Для того чтобы установить зонтики, нужно высверлить под них отверстия, поэтому под рукой обязательно должен быть перфоратор с буром нужного диаметра и длины |
Зонтики – далеко не единственный крепеж утеплителя
Хочу дать вам несколько советов по тому, как выбрать качественный крепеж для утеплителя, или, как его еще называют, гриб для теплоизоляции:
- В первую очередь определитесь с оптимальным вариантом, выше я писал, что чисто пластиковые изделия можно брать при длине до 120 мм, если нужны варианты побольше, то однозначно нужно приобретать дюбеля с металлическим гвоздем, как более прочные. Лучше всего выбирать вариант с термоголовкой, в котором шляпка закрывается специальной пластиковой заглушкой, что предотвращает образование мостиков холода и исключает появление пятен от коррозии на поверхности;
Термоголовка исключает контакт металла с влагой, что очень важно
- Длина должна быть как минимум на 70 мм больше толщины утеплителя, то есть для пенопласта или минваты толщиной 50 мм лучше всего подходят изделия 10х120 мм. Если нужно крепить тяжелую минеральную вату к стене из пенобетона, то лучше взять дюбеля подлиннее, это обеспечит дополнительную надежность, ведь блоки более хрупкие чем кирпич или бетон;
- При выборе особое внимание уделите качеству пластика, изделия не должны гнуться слишком легко, но и твердыми они быть не должны. Как-то я приобрел партию жестких дюбелей, которые при забивании ломались через один, потому что пластик был слишком хрупким. Выбирайте золотую середину, стержень должен немного сгибаться при умеренном усилии;
- Металлические гвозди не должны иметь следов коррозии, идеально если поверхность покрыта слоем цинка. Если термоголовка идет отдельно и надевается при установке, то проверьте, нормально ли она становится на шляпку.
Гальваническое покрытие гвоздя – несомненный плюс
Все существующие способы крепления утеплителя к стене внутри или снаружи дома: обзор вариантов
Кроме особенностей фиксации утеплителя, есть еще различия в материале основания – бетон, кирпич или дерево. Советы специалистов помогут сделать работу качественной, а дом — теплым и тихим.
4 способа крепления утеплителя к стене – аспекты выбора
Стены здания строят согласно ГОСТам, по правилам. Они должны отвечать требованиям, среди которых важнейшее место занимает прочность. Кроме этого, они должны быть еще и теплыми. Для этого дополнительно монтируют теплоизоляционные материалы. Как проводят крепление утеплителя к стене, разобрано в этой статье.
Крепление утеплителя к стене: особенности
Монтаж утеплителя внутри помещения и снаружи практически одинаковый. Но, есть некоторые различия:
- Внутри помещения применяют метод обрешетки. Это созданный каркас из деревянных реек. В него фиксируют материал.
- Снаружи этот метод применяют редко из-за особенностей дерева. В основном теплоизоляцию крепят на клей-пену или же применяют дюбели.
Для выбора метода крепления учитывают температурные показатели, нагрузку на стену, постоянную влажность и другие факторы, влияющие на вид крепежа и на теплоизоляцию.
Как прикрепить намертво утеплитель к любой стене
Для крепления к стенам здания выделяют 3 основных способа.
I – обрешетка. Создают каркасную основу под вентилируемую облицовку. Для этого выбирают металлические оцинкованные профили, не поддающиеся коррозии и перепадам температуры.
II – клей. Приклеивание теплоизоляционного материала имеет тонкости. Первое — надо подобрать подходящий состав, отвечающий всем требованиям. Второе — устойчивость к влаге. Далее, просто на клей «садят» утеплитель редко. Дополнительно применяют дюбель-зонтики.
Есть 2 типа клея:
Первый вид выпускают в мешках. Его разводят по инструкции на упаковке. Клей-пену выпускают в баллонах. Её не нужно разводить с водой и мешать. Нанесение производят при помощи строительного пистолета.
Для фиксации теплоизоляции необходимо провести подготовительную работу. Поверхность необходимо почистить от пыли и выровнять нанесением штукатурного слоя.
III – применение дюбелей. Это основной метод для прочной фиксации теплоизоляции. Дюбеля применяют как дополнительную фиксацию, так и основную.
Для каждого метода есть свои нюансы и особенности. Прежде чем выбрать способ фиксации, нужно сделать оценку поверхности стены, а также сопоставить факторы, влияющие на материалы (температурный режим, влажность, морозостойкость).
Минеральная или каменная вата
Для укладки минеральной ваты создают обрешетку из деревянных брусьев.
Расстояние между рейками должно быть меньше размеров ваты. В этом случае вата будет прилегать к основанию и держаться.
Если теплоизоляция приобретена в плитах (она жёстче), тогда рейки набивают ячеисто.
Вату в плитах можно приклеивать или же использовать дюбели. Но, обрешетка обязательная.
Для обрешетки используют рейки по высоте больше, чем толщина ваты. Так создают воздушный зазор между утеплителем и финишным покрытием. Это повысит теплоизоляцию стены.
Пеноплекс
Пеноплекс часто применяют для утепления частных домов и квартир на высоте. Для его фиксации применяют клей и дюбели.
Для приклеивания пенополистирола необходима ровная поверхность, покрытая грунтовкой. Внизу набивают опорную планку, а на листы пеноплекса накладывают клей. После прикладывания листа надо немного материал подержать, чтобы схватился клеевой состав.
После схватывания клея в листе делают отверстия под дюбели. Они создадут прочность.
Пенополиуретан
Это пористый газонаполненный полимер на основе полиуретановых составляющих. Он имеет ряд отличительных свойств, низкую теплопроводность. По этому его стали часто использовать в холодных регионах.
Вода и резкие перепады температуры на него не действуют. Выпускают пенополиуретан как пену. Наносят на поверхность 2-мя способами:
- распыление с помощью оборудования;
- заливка – для этого применяют специальное оборудование и должны быть оборудованы пустоты.
Срок гарантии утеплителя до 50 лет.
Способы крепления
Выбор способа фиксации зависит от нескольких факторов. Один из них – основа поверхности: бетон, кирпич, дерево или газоблок.
- Клей применяют сухого состава, требующий предварительной подготовки: емкость для размешивания, строительный миксер, шпатели. Для использования снаружи используют определенные марки, отвечающие всем требованиям: морозостойкость, влага, перепады температуры, максимальное нагревание.
- Жидкий клей в баллонах наносят с помощью строительного пистолета. Он также должен обладать особенностями: процент адгезии, отношение к влаге, продолжительность службы.
- Дюбель-зонтики. Есть 3 вида: пластиковые, с металлическим штырем, с металлическим гвоздем и термоголовкой. В основном применяют полимерные изделия или же с термоголовкой.
- Обрешетка. Создают крайне редко из-за свойств дерева. Отношение к влаге, перепадам температуры. Иногда обрешетку делают из металлических профилей. Они оцинкованные – это преимущество, поскольку вода на них не виляет, как и температурный режим.
- А также применяют утепляющие штукатурки. Их наносят в 3 слоя на армированную сетку (фасадную).
Дюбелями к бетонной стене
Для приклеивания теплоизоляции к бетону применяют дюбеля. Есть 2 параметра, по которому надо выбирать дюбели:
- Основание – пустотелое, пористое. Исходя из бетонного основания рассчитывают несущую способность крепежа.
- Тип крепежа. Пластиковые крепежи не рассчитаны на большую нагрузку.
Дюбель к бетону крепится прочно благодаря усикам, расположенным по стержню. Они расправляются в полости бетона после вкручивания гвоздя (сердцевины). Есть также дюбели, сердцевину которых не вкручивают, а вбивают.
Для фиксации утеплителя на бетонном основании необходимо провести подготовительную работу:
- Очистить поверхность от старого покрытия – известковое, меловое, краска. Если есть штукатурка – её надо обследовать.
- Если на поверхности есть выступы, их снимают электроинструментом. Щели, трещины расшивают, армируют, штукатурят.
- Поверхность, имеющую плесень, высушивают, очищают и обрабатывают специальными средствами.
- После проделанной работы поверхность покрывают грунтовкой.
Подготовительный процесс окончен.
Теперь, внизу нужно зафиксировать деревянную вспомогательную планку или же оцинкованный профиль. Он будет держать утеплитель и не даст ему «сползти» вниз.
Грибками к кирпичной стене
Монтаж плиточного утеплителя на кирпичную поверхность схож с работами на бетонном основании. Алгоритм действий таков:
- Подготовка поверхности. Проверка её на ровность.
- Обработка поверхности грунтовкой.
- Плиты утеплителя – пенопласта, пеноплекса, пенополистирола намазывают клеевым раствором. Либо применяют зубчатый шпатель и равномерно наносят клей по всей поверхности, либо точечное нанесение – по углам и в центре ставят ляпки раствора.
- Внизу стены фиксируют планку-держатель. Крепят плиты утеплителя.
- После схватывания клея каждую плиту по углам и в центре крепят дополнительно дюбелями.
- Все стыки плит замазывают этим же раствором.
- Последний шаг – обшивка поверхности. Декоративная штукатурка или отделочные материалы.
Другие способы крепления
Рулонный утеплитель – минеральная вата, часто применимый материал в утеплении зданий из дерева. Для её крепления необходим каркас. Утепление проводят так:
- Зафиксировать пароизоляционную пленку.
- Внизу стены установить контрольную планку.
- По ширине (немного меньше) утеплителя набить горизонтальные или вертикальные деревянные рейки, которые будут выше, чем толщина утеплителя.
- В полученные ниши укладывают вату.
- Сверху создают ветрозащитный слой из мембраны.
Чем плотнее будет уложена вата, тем меньше будет мостиков холода.
Еще одним вариантом фиксации утеплителя является наклеивание материала без применения клеевых составов – это самоклейки. Допустим, пенофол. Рулонный материал, имеющий внутреннюю сторону липкой для приклеивания к поверхности. Для этого поверхность должна быть обработанной.
От чего зависит результат
Чтобы дом был тихим, теплым, надо утепление проводить не только снаружи, но и внутри. Многие виды утеплителей имеют показатели звукоизоляционного материала.
Если снаружи нет возможности провести утепление, тогда для внутренней обшивки выбирают оптимальный материал – минеральная вата, фольгированные утеплители. Для наружных стен – пеноплекс, вспененный ППУ (пенополиуретан).
Полезные советы мастеров:
- Перед нанесением пены-клея на плиту пеноплекса или пенопласта, поверхность надо смочить водой. Это создаст хорошее сцепление клея и плиты.
- Если внизу стены есть завалина, тогда контрольную планку можно не крепить. В этом месте провести гидроизоляцию и приступать к монтажу утеплителя.
- Если плиты материала крепить в шахматном порядке, тогда швы совпадать не будут, соответственно не будет мостиков холода.
- Нельзя оставлять теплоизоляционный материал на открытом воздухе после монтажа. Надо покрыть его шпаклевкой или накрыть ветрозащитой.
При выполнении рекомендаций фиксируемый утеплитель будет служить длительное время.
К процессу утепления нужно подходить ответственно. Для правильного подбора материала нужно изучить его характеристики, особенностями и слабыми местами. А также правильно подобрать метод крепления к поверхности. От этого зависит результат проделанной работы. Некоторые теплоизоляционные материалы фиксируют только под вентиляционный сайдинг, иные же можно сверху покрывать штукатуркой в 3 слоя.
Полезное видео
Строительные грибки для крепежа утеплителя
Теплоизоляция дома является одним из наиболее важных этапов строительства. Она позволяет создать в здании комфортный микроклимат при минимальном расходе энергоресурсов. Выполняется изоляция фасада пенопластовыми, полистирольными или минеральными плитами с помощью грибков для крепления утеплителя.
Оглавление:
- Рекомендации по выбору
- Как рассчитать количество
- Этапы крепления
- Цена
Разновидности
1. Тарельчатые с пластиковым анкером состоят из стержня с круглой шляпкой и распорного элемента. Изготавливаются, как правило, из полипропилена. Тарельчатые дюбели отличаются наличием в их наружной шляпке конических отверстий, обеспечивающих надежное крепление теплоизоляции. Теплопроводность – менее 0,004 Вт/К, температурный диапазон использования – от -40 до +80°C. Необходимую длину грибка определяют путем суммирования толщины слоя утеплителя и длины распорной части. Несущая нагрузка, которую способны выдержать элементы, составляет от 20 до 380 кг. Используются они для крепления теплоизоляционных материалов малого веса (минеральной ваты) к бетонным, каменным, кирпичным фасадам. К достоинствам распорных виниловых грибков можно отнести их низкую стоимость, химическую стойкость и обеспечение высокого показателя адгезии к армирующей поверхности. Основным недостатком считается невозможность монтажа тяжелого облицовочного слоя поверх теплоизоляции.
2. Тарельчатые с металлическим анкером состоят из металлического гвоздя с круглой шляпкой и распорного элемента. Дюбель изготавливают из ударостойкого полипропилена, а стержень – из оцинкованной стали. Антикоррозийное покрытие гвоздя позволяет увеличить надежность и срок службы изоляции. Диаметр распорного элемента дюбеля для крепления утеплителя – от 4 до 6 мм. Температурный диапазон использования – от -55 до +60 °C. Максимальная несущая нагрузка – 750 кг. Средние размеры грибков для ваты – 10х200 мм.
Применяются для изоляции фасадов и утепления потолков. К преимуществам относят возможность монтажа поверх термоплит тяжелых облицовочных материалов, а также штукатурки. Основным недостатком утепления на грибках с металлическим стержнем является образование «мостиков холода».
3. Тарельчатые с термоголовкой. Их конструкция включает в себя распорную гильзу со шляпкой и стальной стержень, на конец которого одевается небольшая пластиковая головка. Благодаря металлическому гвоздю можно применять для крепления относительно тяжелых изоляционных материалов. Термоголовка, надевающаяся на стержень в конце установки, позволяет полностью устранить теплопотери. Использование таких грибков подразумевает технология крепления утеплителя к деревянной стене. Преимуществом является химическая устойчивость к негативному воздействию окружающей среды и способность выдерживать большие рабочие нагрузки (до 0,92 кН). Недостатком считается высокая цена.
Рекомендации по приобретению
При покупке виниловых грибков для крепления пенопласта следует обратить внимание на поверхность тарелки – она должна быть шершавой. Приобретая тарельчатые анкера с металлическим стержнем, проверьте наличие антикоррозийного покрытия. Для теплоизоляции фасадов высотных зданий лучше отдать свое предпочтение грибкам с термоголовкой, отличающихся высокими показателями прочности и не допускающих проникновения влаги в крепежное отверстие.
В районах с температурой воздуха ниже -40 °C не рекомендуется использовать полипропиленовые дюбели из-за возможности появления микротрещин на шляпке.
Расчет необходимого количества крепежных элементов
Согласно конструктивным правилам, расход теплоизоляционных грибков на 1 м2 составляет от 4 до 10 штук. Свыше 10 штук на м2 использовать не рекомендуется, поскольку это не только увеличит денежные затраты, но и существенно снизит теплосопротивление здания.
Монтаж своими руками
Осуществить правильное крепление теплоизоляции при помощи строительных грибков просто, для этого достаточно выполнить последовательно несколько операций:
- Производится разметка мест под крепежные элементы. Соседние дюбеля-зонты могут располагаться на расстоянии, не превышающем по горизонтали 80 см, а по вертикали – 30.
- Грибок вручную вдавливают в отверстие до полного прижатия тарелки к поверхности изоляции. При дюбелении плит утеплителя к потолку молоток для лучшего вхождения крепежа использовать не рекомендуется.
- Производится установка распорного стержня и его забивание до окончательной фиксации.
Стоимость
Цена фасадных дюбелей по Москве составляет не менее 1,5 руб/шт. Оптовый заказ поможет существенно сэкономить. Организация самовывоза также снизит итоговую цену заказа.
Вид грибков | Цена, руб/шт. |
с пластиковым анкером | 1,5 |
с металлическим анкером | 4 |
с металлическим анкером и термоголовкой | 5,1 |
Купить грибок для утеплителя можно в любой московской строительной компании. Специалисты рекомендуют сначала определиться с необходимым количеством крепежных элементов и только потом переходить к их заказу или покупке.
Обзор дюбелей для крепления теплоизоляции
При выполнении теплоизоляции стен одной из главных задач является надёжное крепление утеплителей. Кроме клеевого раствора, если таковой используется, термоматериалы фиксируются специальными метизами.
Тарельчатый дюбель, он же дюбель-гриб, он же зонтик, он же грибок обеспечивает надёжное крепление всех видов утеплителей к любым стеновым конструкциям. От правильного выбора конкретного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже представлены различные виды этих изделий, разработанных на каждый, даже самый замысловатый вариант сочетания сройматериалов.
Конструкция крепёжного элемента
Шляпка дюбеля представляет собой широкий диск 60-100 мм в диаметре с технологическими отверстиями. Для обеспечения сцепления с материалами диск имеет шероховатую поверхность. Далее от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, в свою очередь, складывается из нескольких секций, что задаёт различные векторы усилий при распирании.
Комплектуется дюбель гвоздём-сердечником, который при забивании молотком создаёт усилие в зоне расширения. Такая конструкция обеспечивает надёжную фиксацию «грибка» к стене под действием веса теплоизоляционных материалов.
Материалы для производства
Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:
- Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.
- Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
- Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.
Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.
Расчет длины тарельчатого дюбеля
Прежде чем приобретать крепежные элементы, необходимо рассчитать их длину. Определяется она по формуле:
L = H + K + W +I, где
L — необходимая длина дюбеля
H — толщина выбранного утеплителя
W — фактическое отклонение стеновой поверхности от вертикали
I — длина распорного участка дюбеля.
Необходимое количество крепёжных элементов определяется из расчёта 5-6 штук на квадратный метр.
Правила монтажа грибков
Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.
Монтаж производится в следующей последовательности:
- Производится разметка мест установки
- В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
- Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.
- В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.
Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.
Тарельчатый дюбель для крепления теплоизоляции: виды, выбор, монтаж
При монтажных работах теплоизоляционные материалы закрепляют при помощи так называемых грибков/зонтиков. Под ними подразумевается пластиковый крепёж с плоской круглой шляпкой. Конструкция хорошо держит листы пенополистирола, пенопласта, минваты – утеплитель можно крепить к любой стене/потолку, будь то кирпич, шлаковый или обычный бетон. Конструкция элемента подразумевает две части – центральная (клин) выполняется из металла, как вариант, возможно изготовление из полиамида. Для изготовления самого дюбеля используется полиэтилен невысокого давления.
Тарельчатый дюбель для крепления теплоизоляцииПреимущества грибковых фиксаторов
Широкое распространение такого варианта крепления утеплителя обусловлено следующими плюсами:
- Широкая шляпка обеспечивает надежную фиксацию любого утеплителя. Внутренняя часть шляпки отличается шероховатостью, что также дополнительно способствует закреплению материала на в стене.
- Изделие подразумевает наличие расширительной шайбы, что может увеличить площадку контакта зонтика грибка и утепляющей пластины с 60 до 100 мм.
- Крепеж обладает длинной ножкой с хорошей несущей способностью, он также надёжен за счёт распорок из трёх секций.
- Современные пластиковые дюбеля являются доработанным вариантом деревянных пробок и не имеют всех недостатков, которыми обладают изделия из древесины. В частности, пластмасса не подвергается гниению, не страдает от плесени, перепадов температур, этот искусственный материал более дешевый.
- Надежность крепления конструкций в стене обеспечивается за счёт ввинчивания клина – он распирает стенки анкера по всем направлениям. Это и обеспечивает фиксацию дюбеля в стене.
Разновидности дюбелей
Все потребности строительного рынка восполняют три вида конструкций зонтиков – их основное отличие состоит в материале анкера.
Из оцинкованной стали
Металлические грибкиМеталлический дюбель для крепления утеплителя отличается повышенной прочностью по сравнению с его аналогами из полимеров. Но его использование ограничено высокой теплопроводностью металла, что негативно сказывается на эффективности работы теплоизолирующего слоя.
Дюбель из стали становится мостиком холода, который снижает общую теплопроводность всей конструкции. Несмотря на наличие оцинковки модели с металлической сердцевиной неизбежно подвергаются коррозии, пятна которой могут проступать даже сквозь штукатурку на фасаде, что портит весь экстерьер. Стоимость дюбеля с металлическим гвоздем в полтора раза больше, чем пластикового.
Из пластика
Пластиковые зонтикиПластиковые элементы крепления утеплителя к стене изготавливаются из полиамида, нейлона и полипропилена. Это обусловливает их основной плюс – невысокую цена, тогда как характеристики прочности не на высоте.
Такой вариант крепежа для теплоизоляции можно применять на бетонных поверхностях, как вариант, пластиковое крепление утеплителя неплохо фиксирует минвату к кирпичной стене.
Если утеплитель достаточно тяжелый, а стена выполнена из вспененного бетона или имеет полости, то пластиковые зонтики лучше не использовать.
С термоголовкой
Дюбель с термоголовкойМодели с термоголовкой по своим свойствам опережают металлические дюбели, поскольку сама головка отличается низкой теплопроводностью и не имеет недостатков, свойственных металлическим изделиям. Покрытие изготавливается из ударопрочного полиамида, теплопроводность которого не превышает теплопроводность самого утеплителя.
Поскольку металл полностью покрывается полимерным чехлом, то конструкция не создает мостиков холода и не снижает общую теплопроводность теплоизоляционного слоя, а заодно и не подвергается коррозии, поскольку свой полимеров является надежной защитой от влаги. Единственный недостаток таких грибков – это высокая стоимость, которая может в полтора раза превышать зонтики со стальным анкером.
Размеры грибка
Параметры тарельчатых элементов разных производителей могут отличаться, поскольку единого ГОСТа, который регламентировал бы размер таких изделий, не существует.
Можно указать лишь общие значения:
- диаметр шляпки грибка для крепления утеплителя варьируется от 45 до 90 мм;
- диаметр стержня может быть 8 или 10 мм;
- диапазон длины составляет 40- 400 мм.
В зависимости от размеров, материала клина и материала стены нагрузка на грибок может составлять от 0,3 до 23 кН.
Расчет количества и длины дюбелей
Выбирая параметры крепления утеплителя к стене, можно не обращать внимание на несущую нагрузку, поскольку за счёт рыхлости плотность утеплителя существенно меньше, чем аналогичная характеристики стен и потолка.
Этот параметр указывается в документах к метизам, в частности, нагрузка на вырыв. На практике при выборе изделия эти данные не используются.
Параметры тарельчатых дюбелей IZL-TВажными считаются следующие параметры:
- Длина – выбирая длину, стоит учесть не только толщину утеплителя и всех прочих имеющихся слоёв (клей, паро- и гидроизоляция, неровности стены), дюбель должен проникать в стену на минимально допустимую величину. Для каждого стройматериала эта величина своя. Параметры пустотелого и ячеистого бетона и кирпича отличаются – они указываются в сертификате, который необходимо изучить.
- Диаметр тарельчатого элемента должен быть тем больше, чем более рыхлый материал крепится к стене или потолку. Плотный пенопласт вполне можно фиксировать зонтиком с небольшой головкой, тогда как минвата требует самых крупных дисков.
- Количество зонтиков напрямую зависит от схемы монтажа – часто на одну пластину утеплителя требуется 5 элементов – крепеж выполняется по углам и в центре. Ну если утеплитель крепится на фасаде, то количество грибков рассчитывается исходя из расхода на одну пластину (1 м. кв). Количество дюбелей в одной пластине напрямую зависит не только от размера самой пластины, но и от ветровой нагрузки. Поэтому при монтаже утеплителя на фасад задействуется от 7 до 9 грибков на один квадратный метр, что зависит от высоты здания и розы ветров.
Монтаж материала с помощью зонтика
Монтажные работы являются промежуточным этапом при отделке интерьера или экстерьера. В любом случае рассматривают все особенности поверхности, к которой крепится материал.
Если стена рыхлая и растрескивается, необходимо учесть это при расчете глубины проникновения или просто стесать стену до твердого основания.
Монтаж тарельчатого дюбеля выполняется следующим образом:
- Утепляющий материал фиксируем с помощью клея – это актуально для пенопласта и пенополиуретана, а минеральную вату фиксируют с помощью обрешётки.
- Отмечаем на пластинах места для крепления, после чего в указанных точках необходимо высверлить отверстия – их глубина должна на 15 мм превышать расчетную величину. Запасные сантиметры нужны для того, чтобы дюбель гарантированно вошёл на определенную глубину, ведь возможности очистить отверстие от мусора не существует. Расчёт глубины ведется не от поверхности утеплителя, а от начала поверхности стены.
- Вставляем дюбель в отверстии, после чего вбиваем клин – головку металлического штыря необходимо закрыть колпачком.
Очевидно, что процесс монтажа тарельчатых элементов для фиксации теплоизоляционных материалов не представляет сложности – с этими работами можно справиться без соответствующих навыков и опыта.
Как домашняя пленка может помочь решить проблему сплошной изоляции
Обертка дома вместе с правильно установленной изоляцией являются важными элементами для успешного применения сплошной изоляции. Непрерывная изоляция имеет решающее значение для создания плотной оболочки здания. Целью непрерывной изоляции является уменьшение проникновения воздуха и влаги, прекращение образования тепловых мостов и повышение эффективного R-значения в стеновой сборке. Стандарт ASHRAE 90.1-2013 определяет непрерывную изоляцию как несжатую и непрерывную изоляцию по каждому элементу конструкции без тепловых мостов, кроме служебных отверстий и креплений.Фактически, IECC 2015 и ASHRAE 90.1 требуют непрерывной изоляции как в коммерческих, так и в жилых зданиях. Стандарт определяет количество необходимой теплоизоляции (в зависимости от климатической зоны здания) для уменьшения проникновения воздуха и влаги, прекращения тепловых мостов и повышения эффективного R-значения в стеновой сборке.
IECC 2015 также требует проведения испытаний на герметичность ограждающих конструкций здания по ASTM E 779 или ASTM E 1827. Плотная ограждающая конструкция имеет решающее значение для создания энергоэффективного и здорового здания или дома.Обертка дома вместе с правильно установленной изоляцией имеют решающее значение для достижения непрерывной изоляции.
ЧТО ТАКОЕ НЕПРЕРЫВНАЯ ИЗОЛЯЦИЯ?Сплошная изоляция внешних стен — жизненно важный и обязательный элемент дизайна энергоэффективных зданий и домов. Целью непрерывной изоляции является ограничение нежелательной утечки воздуха. Утечка воздуха в конструкции — это неконтролируемый поток воздуха через щели и трещины в оболочке здания. Инфильтрация воздуха позволяет выходить затхлому и свежему воздуху и является важной частью здоровой окружающей среды в помещении.Однако нежелательная инфильтрация воздуха может помешать управляемым схемам воздушного потока и изменить условия температуры и влажности в здании.
Проникновение воздуха обычно происходит вокруг тепловых мостов, дверных и оконных рам, чердаков, электрических розеток, каминов, вентиляционных отверстий сушилок и дымоходов. Неконтролируемая инфильтрация воздуха снижает эффективную R-ценность стеновой сборки и снижает качество воздуха и энергоэффективность здания. Непрерывная изоляция необходима для ограничения утечки воздуха в здании или доме.
ПРЕИМУЩЕСТВА НЕПРЕРЫВНОЙ ИЗОЛЯЦИИПрименение непрерывной изоляции на всех конструктивных элементах здания вместе с влаго- и воздушным барьером, например оберткой для дома, создает плотную оболочку здания. Конструкция с хорошо запечатанной оболочкой здания экономит деньги владельцев зданий, поскольку сначала требует меньшей системы отопления, вентиляции и кондиционирования воздуха, а затем снижает ежемесячные счета за электроэнергию. Применение непрерывной изоляции также улучшает уровень комфорта для пассажиров за счет уменьшения сквозняков и внешнего шума.Кроме того, непрерывная изоляция вместе с оберткой для дома создает здоровую среду в помещении, предотвращая накопление плесени и грибков в стеновых конструкциях. Достижение непрерывной изоляции за счет правильной установки изоляции и обертки дома создает энергоэффективное, здоровое и тихое здание или дом.
ПОЧЕМУ ДЛЯ НЕПРЕРЫВНОЙ ИЗОЛЯЦИИ НУЖНА ДОМАШНЯЯ ОБЕРТКА (БАРЬЕР ВОЗДУХА И ВЛАГИ)?Непрерывная изоляция, нанесенная на каждый элемент конструкции здания или дома, ограничивает нежелательную утечку воздуха, что экономит энергию и деньги здания и домовладельцев.Однако непрерывная изоляция может препятствовать способности стены выделять влагу, захваченную стеной. Высокая влажность внутри стенового блока проблематична, поскольку влага может вызвать гниение древесины и дорогостоящий ремонт.
Высокая влажность также может вызвать появление плесени, вредной для здоровья обитателей здания или дома. Использование барьера для воздуха и воды, такого как домашняя пленка вместе со сплошной изоляцией, гарантирует, что влага, попадающая внутрь стены, высохнет или уйдет наружу. Чтобы остановить гниение и рост плесени в стеновых конструкциях, конструкция высокопроизводительного здания или дома должна включать в себя барьер для воздуха и влаги, например обертку для дома Barricade.
КАК БАРРИКАДНЫЙ ДОМ ПОМОГАЕТ СТРОИТЕЛЯМ ДОСТИГНУТЬ НЕПРЕРЫВНУЮ ИЗОЛЯЦИЮBarricade® Building Wraps — это высококачественные влаго- и воздушные барьеры, которые в сочетании с правильно установленной изоляцией способствуют достижению непрерывной изоляции. Обертки Barricade Building Wraps являются водонепроницаемыми и проходят все испытания, используемые для измерения водонепроницаемости домашних покрытий: ASTM D779 (испытание на лодке), CCMC 07102 (испытание в водоеме) и AATCC Test Method 127. Защитные покрытия Barricade Building Wraps обладают высоким уровнем сопротивления воздуху. и соответствуют разделу IRC N1102.4.1 и IECC, разделы 402.4 и 502.4.
Обертки здания баррикады также проницаемы для пара. Фактически, стандарт ASTM E96 предписывает домашнюю пленку с пятью химическими завивками или выше. Чем больше число, тем более проницаемый материал. Все пять домашних покрытий Barricade обладают химической завивкой более пяти.
Строительные обертки Barricade, применяемые поверх изоляции, обеспечивают непрерывную изоляцию. Непрерывная изоляция необходима для создания плотной оболочки здания. Плотная оболочка здания создает энергоэффективный, здоровый и тихий дом или здание.Посетите Barricade для получения дополнительной информации о том, как защитные покрытия Barricade Building Wraps могут решить проблему непрерывной изоляции.
Тепловой мост позволяет теплу и энергии проходить через него с большей скоростью, чем через окружающее пространство; что снижает эффективное R-значение настенной сборки. Тепловые мосты обычно возникают рядом с материалами с высокой проводимостью, такими как деревянные шпильки, металлические шпильки, сталь и бетон.
Значение R является мерой теплового сопротивления проводимости. Эффективное значение R включает все материалы, использованные при его строительстве: стойки, гипсокартон, изоляцию, фанеру, сайдинг и т. Д.Чем выше значение R, тем лучше тепловые характеристики системы или материала.
Метод испытаний ASTM E 779 позволяет количественно оценить герметичность ограждающих конструкций здания с использованием наддува вентилятора. Метод испытания ASTM E 1827 позволяет количественно оценить воздухонепроницаемость ограждающей конструкции здания с использованием дверцы с отверстием для вентилятора.
Жесткая изоляция из пенопласта для внутренних стен существующего фундамента
ОЦЕНКА ПЛОЩАДКИ
Первым шагом в разработке плана преобразования пространства для обхода является выполнение тщательной оценки как внешних, так и внутренних условий.Эта проверка должна основываться на федеральных, государственных и местных правилах и проводиться лицензированным или сертифицированным подрядчиком. Прежде чем начинать герметизацию и изоляцию любого подвесного пространства, необходимо обратить внимание на следующие области и конкретные детали (Dickson 2013, глава 2).
Непосредственные проблемы со здоровьем и безопасностью
Осмотр электрооборудования
Оценка текущей электрической системы в подвесном пространстве — один из первых шагов, которые необходимо предпринять. При обнаружении оголенной или поврежденной проводки в подвесном пространстве может потребоваться консультация квалифицированного электрика.Если есть риск поражения электрическим током из-за неисправной проводки, отложите осмотр внутренних систем до тех пор, пока не будут решены какие-либо проблемы и пространство не станет безопасным.
Механические системы / Окись углерода
Установить тип оборудования для кондиционирования помещений и водонагревателей. Если топливные приборы для сжигания находятся в подвесном пространстве, важно определить их источники вентиляции и воздуха для горения. Эти стратегии обеспечения безопасности жизни — важный первый шаг в общих усилиях по обновлению подполья.Если присутствуют устройства с естественной тягой, зависящие от воздуха для горения из открытых вентиляционных отверстий в фундаменте, потребуется модернизация оборудования и замена или изменение методов подачи подпиточного воздуха. Лучшая стратегия — заменить приборы с естественной тягой на закрытые печи сгорания, печи с прямой вентиляцией или полностью электрические тепловые насосы. Печи с прямым отводом газа всасывают воздух для горения непосредственно снаружи через трубопровод к агрегату. Все побочные продукты сгорания выводятся наружу через герметичный трубопровод, что сводит к минимуму возможность утечки окиси углерода.Убедитесь, что детектор угарного газа установлен и работает в пространстве для обхода.
Если в подвесном пространстве есть регуляторы газовой линии, их необходимо переместить, чтобы они выходили наружу.
Форма / Обрамление
Обнаружение некоторых следов плесени или грибка — обычное дело в плохо детализированном и вентилируемом пространстве. Настил пола и весь каркас в подполье уязвимы для некоторого уровня грибковой атаки, если уровень влажности в подползине не контролируется.При высоком уровне влажности влага будет иметь тенденцию конденсироваться на более прохладных поверхностях деревянного каркаса и настила пола. Эти участки легко наблюдать и являются показателем высокого содержания влаги. Любая поверхностная плесень или рост грибка потребуют, чтобы сертифицированный специалист по устранению плесени провел осмотр и определил соответствующий протокол восстановления для очистки всех компонентов, прежде чем можно будет продолжить работу. Если есть серьезные повреждения или гниение древесины, может потребоваться структурный ремонт компонентов каркаса.
Асбест
Воздействие асбеста увеличивает риск развития заболеваний легких. В старых подвальных помещениях могут быть изоляционные покрытия на основе асбеста на воздуховодах и водопроводных трубах. В случае обнаружения необходимо будет заключить контракт с сертифицированной фирмой по борьбе с выбросами асбеста для проверки и определения наилучшей стратегии лечения в конкретной ситуации. Общее движение и непреднамеренный контакт с продуктами на основе асбеста могут перемешивать волокна, которые затем переносятся по воздуху в замкнутом пространстве, создавая опасность для здоровья рабочих.
Хранилище опасных материалов
Полностью удалите и должным образом утилизируйте все опасные материалы, если в подвальном помещении хранился какой-либо опасный материал (например, обработанные креозотом пиломатериалы или пестициды).
Радон
В районах, где радон представляет собой риск или где местный жилищный кодекс требует контроля над радоном или другими почвенными газами, необходимо проверять и контролировать дома с закрытыми фундаментами. При необходимости должна быть установлена одобренная система смягчения последствий.Агентство по охране окружающей среды США (EPA) и главный хирург рекомендуют проверять все дома на радон.
Установка пассивной системы смягчения воздействия радона перед проведением всех работ по герметизации может потребоваться в зонах, подверженных воздействию радона. После того, как лазарет закрыт и опечатан, можно проводить заключительное тестирование на радон. Преобразование пассивной системы в активную легко выполняется, если показания превышают допустимые уровни EPA.
Внешние источники влаги
Водоотвод крыши подальше от дома
Проверьте стратегию отвода основной воды с крыши, включая все желоба и водосточные трубы, чтобы убедиться, что сточная вода не собирается рядом с фундаментом или рядом с ним.Водосточные трубы должны сливаться непосредственно в стоки, которые направляются в ливневую канализационную систему, водозаборник, дневное освещение, если позволяет рельеф местности, или барботеры, расположенные на расстоянии не менее 10 футов от фундамента.
Оценка по дому
Оцените планировку дома по периметру. В идеале земля должна иметь уклон не менее 5% от стен фундамента на протяжении как минимум первых 10 футов, чтобы отводить грунтовые воды от конструкции. Если надлежащий уклон от фундамента не может быть установлен из-за высоты дома и окружающего грунта, следует установить систему поверхностного дренажа («желоб на уровне земли»).Эта система собирает воду и отводит ее от фундамента.
Перед началом любых земляных работ убедитесь, что в доме есть подземные коммуникации, и при необходимости уведомите соответствующие коммунальные компании.
Спринклеры
Включите все спринклеры, установленные рядом с фундаментом, для наблюдения за их режимом потока. Спринклеры должны быть расположены так, чтобы они не подвергали фундамент или его непосредственную близость воздействию воды.
Гидроизоляция и дренаж фундамента
Выполнение гидроизоляции фундамента и стратегии дренажа по периметру внешних стен потребуются на исключительно проблемных участках.На таких участках обычно наблюдается сильный поток грунтовых вод или воды на фундамент, который нельзя исправить никаким другим способом.
Фундамент Вентс
Отверстия в фундаменте могут быть еще одним источником поступления воды. Убедитесь, что они не слишком низки по отношению к внешнему виду. Если вентиляционные отверстия опускаются около или ниже уровня земли, их необходимо заполнить блоком, кирпичом или бетоном и закрыть, чтобы предотвратить попадание воды.
Дверь доступа
Проверьте общее расположение и общую защиту от атмосферных воздействий дверцы доступа.Дверца доступа должна быть расположена достаточно высоко, чтобы предотвратить попадание стока грунтовых вод и снеготаяния в пространство для лазания. Если дверь расположена слишком низко и зазора недостаточно для регулировки высоты входа, снимите дверь, закройте проем и установите новый вход в другом месте снаружи, которое будет соответствовать зазору. Если ни одно подходящее место не соответствует этим критериям, потребуется прорезать проход через систему пола в доме.
Внутренние источники влаги
Стоячая вода на полу
Любая заметная стоячая вода должна быть устранена, а источник воды идентифицирован и отремонтирован, чтобы предотвратить повторение, которое могло бы повысить уровень влажности в помещении.Обычно стоячая вода указывает на протекающую сверху трубу или попадание грунтовых вод в пространство снаружи здания или под полом.
Утечка в канализации или водопроводе
Проведите тщательный осмотр всех сточных вод и водопровода, расположенных в подвесном пространстве, чтобы убедиться, что утечки не добавляют влагу в пространство.
Слив конденсата механической системы
Оцените всю длину отвода конденсата от воздухоочистителя до точки слива.Из-за потенциально коррозионного выброса из герметичных топок для сжигания и кондиционеров следует устанавливать отводы конденсата в соответствии с требованиями местного законодательства. Они должны иметь надлежащую опору и подводиться непосредственно к герметичной крышке поддона поддона, сливному отверстию в полу или в канализацию.
В дополнение к первичному дренажу и в качестве меры безопасности в случае выхода из строя первичного дренажа рекомендуется использовать дополнительный дренажный поддон с отдельным дренажем под любым охлаждающим змеевиком или змеевиком испарителя, чтобы предотвратить попадание конденсата в рабочее пространство.Проверьте текущее состояние пола подполья, потому что это критический фактор для направления любой поверхностной воды в сливы коллектора и отстойник. Это также сводит к минимуму перемещение влаги из почвы в пространство для ползания. Плохая герметизация полиэтиленовой пароизоляции позволяет почвенной влаге проникать через щели или открытые швы в барьере, увеличивая относительную влажность пространства для ползания. Уклон основания должен составлять не менее 3% по направлению к низко расположенным стокам коллектора, которые могут перемещать воду непосредственно в отстойник, чтобы исключить просачивание влаги из грунта в пространство.
Вентиляционные отверстия
Все преднамеренные, действующие или стационарные вентиляционные отверстия в фундаменте должны быть герметизированы, чтобы предотвратить попадание теплого влажного воздуха в пространство для ползания. Если вентиляционные отверстия расположены слишком низко и могут привести к попаданию воды в пространство для ползания, их необходимо закрыть окнами из бетонных блоков, кирпича, бетона или стеклянных блоков, чтобы предотвратить попадание воды.
Отстойник
Осмотрите все кувшины сливных насосов, установленные в подвесном пространстве, внимательно изучите детали их крышек и любые отверстия дренажной трубы.Отсутствие крышек и отсутствие герметизации позволят влаге проникнуть внутрь и повысить относительную влажность помещения. В IRC 2009 года говорится следующее в Разделе R405.2.3, Дренажная система (IRC 2009a, стр. 107):
В почвах, отличных от группы I, должен быть предусмотрен отстойник для дренажа пористого слоя и основания. Отстойник должен иметь диаметр не менее 24 дюймов (610 мм) или 20 квадратных дюймов (0,01129 м2), выступать не менее чем на 24 дюйма (610 мм) ниже дна цокольного этажа и обеспечивать положительный гравитационный или механический дренаж. удалить скопившуюся воду.Дренажная система должна сливаться в утвержденную канализационную систему или в дневное время.
В районах с высоким уровнем грунтовых вод рекомендуется установить систему резервного аккумулятора на насос, чтобы облегчить дренаж во время перебоев в подаче электроэнергии.
Дренажные трубы
Чтобы предотвратить резервное копирование воды через дренажные трубы, Advanced Energy рекомендует следующее (Advanced Energy 2012, стр. 12):
Используйте обратный клапан в стоках пространства для ползания и обратный клапан в сливных трубах отстойного насоса, чтобы предотвратить обратный поток внешней воды в пространство для ползания и снизить вероятность проникновения паразитов.Сливы в полу с p-образными сифонами, которые подключаются к канализационной канализации всего дома или к городской канализационной системе, могут пропускать входящие или канализационные газы, если (когда) сифон высыхает, и создает риск резервной канализации.
Прочие загрязнители
Фекалии, туши и прочие отходы животных
Старые существующие пространства для ползания, если их оставить без присмотра, могут содержать большое количество помета или туш животных, которые нашли путь в ползун и умерли. Будьте готовы к такой возможности и располагайте средствами для проведения тщательной очистки перед тем, как продолжить.
Заражение животных
В некоторых случаях в пустых пространствах, оставленных без присмотра или без присмотра, могут находиться дикие животные. Распознавание внешних деталей, позволяющих вход и выход, а также другие действия, поможет подготовить инспектора. В зависимости от степени тяжести, местному агентству по контролю за животными может потребоваться помощь в удалении любых нежелательных животных.
Борьба с вредителями
Термиты и муравьи-плотники, как известно, процветают в темных, сырых местах, где поблизости есть легкодоступный источник пищи.Перед тем, как двигаться дальше, необходимо осмотреть фундаментные стены и каркас на предмет наличия этих вредителей. Любые наблюдаемые признаки потребуют более тщательного осмотра и лечения специалистом по борьбе с вредителями.
Тепловой
Стратегия изоляции
Необходимо будет оценить текущие уровни изоляции, расположение и целостность, чтобы определить подходящую стратегию для климатического региона. Следует удалить и выбросить существующую изоляцию из стекловолокна в системе пола и накинуть на фундаментные стены.Хороший рабочий план будет включать в себя подробное описание и стратегию реализации теплоизоляции.
Кондиционирование помещений
Ползунки всегда должны иметь сушильный механизм. Один из наиболее эффективных способов — кондиционировать пространство для ползания, подавая меньшее количество кондиционированного воздуха из механической системы, чтобы смягчить пространство, как если бы оно было частью дома. Стратегия подачи и возврата воздуха должна быть включена для полуобслуживания пространства для обхода.
В некоторых районах страны, где нет кондиционеров или если местные требования не допускают изоляцию ленточных балок, может потребоваться установка постоянной системы осушения в подвале для поддержания уровня влажности 30–50% в помещении. .
Условия остановки работы
На рис. 8 показаны условия, при которых необходимо остановить всю работу над проектом пространства для обхода. Как только эти проблемы будут решены, можно будет продолжить ремонтные работы.
Рисунок 8. Условия остановки работыДРУГИЕ СООБРАЖЕНИЯ
Крайне важно проконсультироваться с местными органами нормативно-правового регулирования перед установкой любой изоляции в закрытых пространствах и на ленточных балках, чтобы убедиться, что соблюдаются все местные нормативные требования, такие как R-значение изоляции, требования пожарной безопасности и пожарной безопасности, вредителей требования к инспекциям и требования по уменьшению воздействия радона.
Кроме того, местные нормы и правила в районах США, подверженных наводнениям, могут требовать установки вентиляционных отверстий, которые позволяют воде свободно проходить в фундамент и выходить из него для выравнивания давления на стены фундамента. Вентиляционные отверстия должны быть спроектированы таким образом, чтобы уменьшить утечку воздуха в режиме ожидания.
Если дно пространства для лазания находится ниже уровня земли, необходимо будет сделать влагозащищенным или водонепроницаемым наружную поверхность стены помещения для лазания. Для получения информации о том, как реализовать эту стратегию управления водными ресурсами, см. «Наружная поверхность подземных стен.«
Во время любого процесса герметизации соблюдайте безопасные методы работы, чтобы свести к минимуму любое воздействие герметиков или паров клея на здоровье рабочих. Во время установки может потребоваться временная вентиляция.
Нанесение слоя светлой краски на 3-дюйм. Зазор для инспекции по борьбе с вредителями в верхней части стен фундамента облегчит инспекцию вредителей.
Никогда не храните легковоспламеняющиеся материалы (например, бензин, растворители) в каких-либо местах для ползания.
Проконсультируйтесь с местными властями и убедитесь, что жесткий пенопласт соответствует всем требованиям безопасности и нормам пожарной безопасности.
Покройте пол и стены периметра подпольного пространства полиэтиленовым замедлителем образования паров толщиной 6 мил.
Оцените потенциал влажности в области ленточных балок и, если необходимо, изолируйте и герметизируйте ленточные балки как неотъемлемую часть работ.
Впрыскиваемый wa l l пеноизоляция m a y быть ответом […] для повышения уровня комфорта в вашем доме и снижения ваших счетов за электроэнергию. ouc.com | L a espuma aislante i nye cta da pa ra pared puede […] ser la respuesta para mejorar el nivel de confort de su hogar mientras disminuye su factura de energa. espanol.ouc.com |
Предварительно изолированные трубы, используемые в основном в […]Системы централизованного теплоснабжения, состоящие в основном из стальных закрытых труб […] внутри труб, со слоем r o f пенопласт b e tw een.eur-lex.europa.eu | Los tubos preaislados, utilizados mainmente en sistemas de calefaccin urbana, консистенция […]esencialmente en tubos de acero introducidos en vainas de […] plstico c на una cap aislante de espuma en tre ambo s компонентов.eur-lex.europa.eu |
Самолет в нынешнем виде […] содержащие ХФУ в т ч e пеноизоляция c o ul d не […]экспортировано. eur-lex.europa.eu | En su presente redaccin, se prohiba la exportacin de […] aviones co n CFC en la espuma d e aislamiento .eur-lex.europa.eu |
I f изоляция из пеноматериала i s b eing установлен рядом […] потенциальных источников возгорания, требуется пожарная охрана (применимость см. В следующем разделе). Spraytruckbedliner.com | S i un a espuma aislante est s iendo i nstalada […] cerca de una fuente Potencial de ignicin, solicite una guardia contra fuego […](ver la siguiente seccin para su aplicabilidad). Spraytruckbedliner.com |
Гибкие и […] выравнивание давления si n g пенопласт o n t he back of […]абразив siaspeed siasoft снижает риск шлифования […]по краям, кромкам и закругленным участкам до абсолютного минимума. sia-abrasives.com | La am или tigua ci n d e espuma f lex ibl e que r eparte […] la presin al dorso del material de lijado siaspeed siasoft reduce el riesgo […]de sobrelijado en cantos, molduras y secciones redondeadas a un mnimo absoluto. sia-abrasives.com |
Инжектированный wa l l пеноизоляция i n hi биты формуются и со временем сохраняют свои изоляционные свойства. ouc.com | L a espuma ais lan te in ye ctada para pared igne la formacin de moho y m anti ene su 16 ene su 16 su 16 s ti em po. espanol.ouc.com |
До Монреальского протокола практически все холодильное оборудование и […]приборов кондиционирования воздуха использовали ХФУ в […] производство t he i r пенопласт , a nd в качестве хладагентов […]для обеспечения охлаждающего эффекта. undp.org | Antes del Protocolo de Montreal, casi todos los aparatos de […]охлаждающая жидкость и кондиционер […] usaban CF C para pro du cir espuma aislante y co mo r efri ge rantes […]для производства от. undp.org |
Площадки для производства таких новых продуктов […]в качестве уплотнительных листов из […] бутил, гипалон и PV C , пеноизоляция b o ar ds из полиуретана […]и полистирол, армированный стекловолокном […]гофрированные полиэфирные плиты и шовные планки из ПВХ. sika.com | Espacio para la produccin de nuevos productos como lasmbranas […]impermeabilizantes de butilo, hypalon y […] PVC, los pa nele s aislantes d e espuma d e poli uret an o y poliestireno, […]los paneles ondulados […]de polister reforzados con fibra de vidrio, as como las cintas de rejuntado de PVC. sika.com |
Изготовлено в соответствии с […] по DIN 4753; so f t пенопласт w i th a толщина […]из 100 мм, RAL 9006 huch.com | Фабрикадо […] conforme Nor ma DIN 475 3 года aislamiento pol iur etano f l гибкий […]de100 мм особого цвета RAL 9006. huch.com |
Круглый круг HardiePlank […] Также можно установить сайдинг ov e r пеноизоляция / s h ea вещь толщиной до 1 «.hardiboard.com | Se puede instalar tambin las […] tablas Hard ie планка so bre aislamiento / rev est imien to de espuma15 de de de 902 grosor.hardiboard.com |
MasterLine Бифентрин 7.9 Термитицид / инсектицид нельзя использовать в пустотах […] с изоляцией r ig i d пенопластовая изоляция .masterline.com | El termiticida / инсектицида MasterLine Bifentrina 7.9 no se puede aplicar en […] hueco s aisl ados c на espuma r gida .masterline.com |
Мочевина-формальдегид hy d e пенная изоляция ( U FF I) была установлена в […] полостей в стенах некоторых домов в течение 1970-х гг. И было […]используется при изготовлении передвижных домов. fanhd.com | Durante los aos 70, y en algunos […] hogares , se in sta l aislante de espuma de f orma ldeh d o-мочевина […](UFFI) en las cavidades de las […]paredes y tambin ha sido utilizado en la fabricacin de casas rodantes. fanhd.com |
жесткая закрытая ячейка […] пенополиуретан га n e пенопласт f o r размеры до […]DN 100 (вспененный полиэтилен с закрытыми ячейками для DN 125 и […]DN 150) и внешняя крышка из необработанного алюминия с тиснением. caleffi.fr | Ca rca sa aislante e n espuma d e poli ur e ta no r eticulado […] rgido de clulas cerradas para medidas hasta DN 100 (PE-X reticulado ). […]de clulas cerradas para DN 125 y DN 150) y pelcula external de aluminio en bruto gofrado. caleffi.fr |
Максимальная температура окружающей среды, измеренная с помощью Planet Supra . […] по сравнению с h P U изоляция из пеноматериала w e re более чем 5C охладитель […]после нанесения Planet Supra на крышу 7-11. planetsuprapaint.com | Температурная максимальная температура с Planet Supra […] en comp ar acin co n la espuma aislante PU fue ron d e ms de […]5C ms frescas despus de aplicar […]Planet Supra a la cubierta de 7-11. планет.com |
Восемь закрытых воздушных камер в профиле рамы обеспечивают максимальную тепловую эффективность, что до сих пор немыслимо без нас. e o f пенопласт . schueco.com | Con ocho cmaras de aire cerradas […]Dentro del Perfil del […] marco s e consi gue un aislamiento tr mic o ext re madamente eficiente, que hasta la fecha solamente 902 902 posi 902 la espuma de p oliu re tano.schueco.com |
После герметизации воздухозаборником площадь балки обода относительно […] Легко изолировать каждую полость с помощью r ig i d пенопласт o r f iberglass battsenergystar.gov | Despus de que selle el rea de la […]vigueta del borde es […] относительный …]rollos de fibra de vidrio. energystar.gov |
С другой стороны, рынок t h e пеноизоляция s o lu tions Рынок более фрагментирован и с низкими барьерами входа, хотя это зависит от технических характеристик. требования к продукции […] в каждой стране. uralita.com | En cambio, el mercado de plsticos espumados est ms fragmentado y sin barreras de entrada релевантные, si bien esto puede Variar segn los Requerimientos tcnicos de cada pas. uralita.com |
Без CFC soft t P U — пенопласт w i th a толщина […] 80 мм и ПВХ покрытием (толщиной 100 мм в случае хранения […]резервуаров вместимостью 750 л и более), включая изоляцию дна, в соответствии с DIN 4753, часть 8, цвета RAL 9006; 9010; 2002; 5015 хуч.com | Aislamiento de po liu retan o flexible sin CFC […] de 80 mm de espesor con revestimiento en escay includedo el piso (a partir de […]750 литров емкости, полиуретан диаметром 100 мм) соответствует норме DIN 4753.8, цвета RAL 9006, 9010, 2002, 5015. huch.com |
Полиурет га n e пенопласт f o r дополнительное тепло […] и комфорт. industrialcatalogue.ansell.eu | Aislamiento d e espuma de pol iure ta no: clido […] г. Комфортный. industrialcatalogue.ansell.eu |
Корпус котла […] имеет полностью напыляемый жесткий полиуретан га n e пенополиуретан w i th высокий коэффициент изоляции.acv.com | El cuerpo de la caldera est totalmente aislado por […] proye cc in d eu na espuma de po liure ta no con un alto coefici en lam te de .acv.com |
Кирпичная стена отделана белым штукатурным раствором, воздушное пространство […] с полиуретаном proye ct e d изоляция из пенопласта a n d кирпичная стена внутри.casaspuntadelamona.com | Fbrica de ladrillo, acabados monocapa en color blanco, con […] cmara de aire y aislante t r mic o de espuma de p oli 902 proreta no 902..]y tabicn de ladrillo hueco doble. casaspuntadelamona.com |
По оценкам, после энергетического кризиса 1970-х годов […] использование пенополистирола re n e пенопласт ( p ro произведено из бензола) […]в строительстве сохранил […]эквивалента более 23 миллиардов литров мазута во всем мире. petrochemistry.org | Расчетный счетчик по кризису энергии […]de la dcada de los aos […] setent a, el u so de espumas aislantes de po liet ir eno ( подробное описание … )a partir de benceno) en la construccin […]га, Ахоррадо-Эль-Эквивалент, 23.000 миллионов литров топлива. petrochemistry.org |
В руководстве кратко излагаются некоторые правила пожарной безопасности для использования, когда […] здание с полиуретаном или полиизоцианом ra t e пенопласт .Spraytruckbedliner.com | La gua резюме brevemente algunos lineamientos […]para la seguridad contra […] incendios, c uand o se u saislamiento de espuma d e poli uret an o o poliisocianurato […]en obras en construccin. Spraytruckbedliner.com |
Особая осторожность необходима, если механические гвозди (крепежные детали) имеют размер […] используется для крепления сайдинга ов е r пенопласт / s h ea шт.jameshardie.com | Es necesario tener suma precaucin […]si se utilizan clavadoras (para clavos o sujetadores) для fijar […] el fo rr ado s obr e e l aislamiento / r eve sti mie nto de espuma .jameshardie.com |
для использования жесткого полиуретана и […] Полиизоциану ra t e Изоляция из пеноматериала i n B uilding Construction.biobased.net | d e aislamiento con espuma de pol iuret an o y poliisocianurato […] rgida en la construccin de biobased.net |
2] Резервуар выполнен в виде […] Сосуд Дьюара, additi на a l пеноизоляция f o r крышкаgunt.de | 2] Depsito Disado como […] depsito D ew ar, t apa co n aislamiento a dic ion al de m aterial […]esponjado гунт.de |
Основываясь на этих фактах, многие специалисты рекомендуют заменять футеровки из стекловолокна материалами […]с меньшей вероятностью будет способствовать развитию грибка […] рост (т.е. закрытый — ce л л пенопласт ) i n области с влажностью […], вероятно, превысит 70%. armacell.com | En base a estos hechos, muchos Expertos Recomiendan reemplazar las tuberas que usan fibra de vidrio, por materiales que sean menos […]propensos a generar el crecimiento de […] hongo s (es dec ir, aislamiento de espuma d e c lula s cerradas) […en reas donde la humedad generalmente превышают 70%. armacell.com |
% PDF-1.4 % 1248 0 объект > эндобдж xref 1248 77 0000000016 00000 н. 0000002821 00000 н. 0000003026 00000 н. 0000003072 00000 н. 0000004361 00000 п. 0000005005 00000 н. 0000005454 00000 н. 0000005534 00000 н. 0000005647 00000 н. 0000005762 00000 н. 0000005850 00000 н. 0000006477 00000 н. 0000007143 00000 н. 0000007228 00000 п. 0000007613 00000 п. 0000008126 00000 н. 0000020631 00000 п. 0000032522 00000 п. 0000044661 00000 п. 0000056318 00000 п. 0000068194 00000 п. 0000080064 00000 п. 0000080245 00000 п. 0000080785 00000 п. 0000081314 00000 п. 0000081429 00000 п. 0000081785 00000 п. 0000082232 00000 п. 0000082320 00000 п. 0000082797 00000 н. 0000083368 00000 п. 0000083464 00000 н. 0000083934 00000 п. 0000084227 00000 п. 0000084539 00000 п. 0000097138 00000 п. 0000109293 00000 п. 0000114587 00000 н. 0000117027 00000 н. 0000119283 00000 н. 0000123091 00000 н. 0000123338 00000 н. 0000123422 00000 н. 0000123479 00000 н. 0000123552 00000 н. 0000123810 00000 н. 0000123894 00000 н. 0000123951 00000 н. 0000124076 00000 н. 0000131244 00000 н. 0000131285 00000 н. 0000166672 00000 н. 0000166713 00000 н. 0000172242 00000 н. 0000172283 00000 н. 0000174880 00000 н. 0000174921 00000 н. 0000180061 00000 н. 0000180102 00000 п. 0000180197 00000 н. 0000180296 00000 н. 0000180445 00000 н. 0000180564 00000 н. 0000180663 00000 н. 0000180814 00000 н. 0000180893 00000 н. 0000181002 00000 н. 0000181053 00000 н. 0000181779 00000 н. 0000277457 00000 н. 0000277829 00000 н. 0000415174 00000 н. 0000493834 00000 н. 0000513695 00000 н. 0003159767 00000 п. 0000002614 00000 н. 0000001878 00000 н. трейлер ] / Назад 5253921 / XRefStm 2614 >> startxref 0 %% EOF 1324 0 объект > поток h | R [HTa ٻ 麻%; jeɶVz4 / Ahl «NRjRF + h (L, * vA) ld» | 33
Опасности возгорания изоляционных материалов
Хотя использование изоляционных материалов в зданиях привело к энергосбережению, такое использование также создало опасность пожара и здоровья.Например, некоторые изоляционные материалы могут способствовать распространению огня, а другие выделяют дым и токсичные газы. Количество изоляции в стенах и потолке / крыше комнаты может повлиять на скорость разрастания пожара. Изоляция снижает передачу тепла в другие помещения (например, комнаты), тем самым повышая температуру в пожарном помещении. Более высокие температуры в топке ускорят горение материалов в помещении, что приведет к увеличению количества тепла, выделяемого в комнату. Чем больше утеплитель, тем выше ожидаемая температура в помещении.
Изоляция также может повлиять на работу тепловыделяющих устройств, таких как электрические провода, кабели и электрическая арматура. Изоляция, установленная вокруг тепловыделяющего устройства, может вызвать перегрев устройства — если устройство станет достаточно горячим, оно может воспламенить горючие материалы при контакте с ним. Многие электрические устройства теперь внесены в Перечень * для использования с покрывающей их изоляцией или с определенными зазорами для указанного приспособления.
Изоляционные материалы могут нанести вред здоровью при обращении с ними или при воздействии огня.Возгорание изоляционных материалов может привести к выделению токсичных газов и дыма, которые могут быть смертельными, если присутствуют в достаточном количестве. Дым может создать проблемы для пассажиров, пытающихся покинуть зону пожара. При работе с некоторыми материалами, такими как волокнистое стекло, сотрудники и другие лица, контактирующие с ним, могут испытывать раздражение кожи. Другие материалы, такие как асбест, могут вызывать многочисленные инвалидизирующие или смертельные заболевания из-за длительного воздействия переносимых по воздуху волокон. Такие риски выходят за рамки настоящего отчета.
Существует несколько основных типов материалов, используемых для теплоизоляции. Они бывают на органической, минеральной и пластиковой основе. В этом отчете представлен обзор этих изоляционных материалов, опасностей, связанных с материалами, и соображений контроля потерь при их использовании.
Изоляция на органической основе
Типичными органическими изоляционными материалами являются дерево, бумага, пробка и хлопок. Эти материалы в совокупности называются «целлюлозной изоляцией». Целлюлоза — один из самых старых изоляционных материалов, используемых в строительстве, и выполняет три основные функции.Во-первых, он используется в качестве теплоизоляции для предотвращения движения тепла между зданием и окружающей средой. Во-вторых, изоляция из целлюлозы используется в качестве акустического барьера для уменьшения передачи звука между комнатами в здании. И, наконец, целлюлозная изоляция, наносимая распылением, продается как огнезащитный материал покрытия, иногда называемый термическим барьером, предназначенный для задержки возгорания и снижения скорости горения поверхности горючих материалов внутренней отделки.
Целлюлозная изоляция обычно производится из макулатурного бумажного волокна (например,g., журналы, газеты и т. д.), обработанный одним или несколькими огнезащитными химикатами. Материалы из целлюлозного волокна «гигроскопичны»; то есть они будут легко впитывать и удерживать влагу при надлежащих условиях температуры и влажности и, будучи влажными, медленно высыхают. Развитие грибков в первую очередь предотвращается за счет контроля содержания влаги в целлюлозной изоляции за счет правильного использования пароизоляции. Однако можно исключить пищу целлюлозы для грибов, обработав ее определенными веществами, токсичными для грибов.При обработке ингибиторами гидроизоляции и огнестойкости значение изоляции несколько снижается. По мере того как материал сжимается для обеспечения жесткости и прочности конструкции, его изоляционные свойства снижаются. Органическую изоляцию нельзя использовать в контакте с почвой или во влажных условиях.
Целлюлозная изоляция из дерева, бумаги, пробки и хлопка поддерживает горение в сухом состоянии. Даже в слегка влажном состоянии материал может тлеть, создавая условия, при которых изоляция может легко воспламениться.Когда целлюлозная изоляция все же загорается, иногда бывает трудно полностью потушить пожар. Пожары, возникающие в скрытых пространствах или распространяющиеся на них, могут привести к большим потерям, потому что не только огонь может гореть в течение некоторого времени незамеченным, но и усилия по тушению пожара могут быть серьезно затруднены из-за ограниченного доступа к этим пространствам. По мере того, как огонь поглощает кислород в скрытом пространстве, образуется большое количество перегретых горючих газов. Этот кислородный огонь будет продолжать тлеть до тех пор, пока какое-либо событие, такое как открытие двери или люка, не приведет к попаданию свежего воздуха в пространство.Когда кислород попадает в это скрытое пространство, перегретые газы воспламеняются, вызывая обратную тягу или взрыв дыма.
Поскольку все изоляционные материалы из целлюлозы по своей природе горючие, одним из распространенных этапов производственного процесса является обработка целлюлозных волокон одним или несколькими огнезащитными химикатами. Комиссия по безопасности потребительских товаров (CPSC) требует добавления огнезащитных химикатов к этим материалам для снижения опасности воспламенения. К сожалению, химические добавки со временем разрушаются и теряют свою эффективность.Одним из химикатов, часто используемых в целлюлозной изоляции, является сульфат аммония. Когда сульфат аммония термически разлагается или становится влажным, он производит серную кислоту, вызывающую коррозию металлов. По этой причине многие монтажники будут использовать только целлюлозу, химически обработанную борной кислотой и бурой, а не сульфат аммония, для нанесения влажным распылением. Существуют отдельные свидетельства того, что трубы и металлические крепежные детали подвергаются воздействию коррозии при контакте с влажной целлюлозой, содержащей сульфат аммония. Некоторые производители теперь добавляют в химическую смесь ингибиторы коррозии, чтобы предотвратить это.Меры по контролю риска требуют соблюдения правил установки и рекомендуемого времени сушки, чтобы свести к минимуму вероятность потери.
Аспекты контроля рисков
Стандарт безопасности CPSC 16 CFR 1209, Промежуточный стандарт безопасности для целлюлозной изоляции устанавливает требования к огнестойкости и коррозионной активности для целлюлозной изоляции. Требования стандартов направлены на снижение или устранение необоснованного риска травм потребителей из-за воспламеняющейся и коррозионной целлюлозной изоляции.Стандарт также предусматривает минимальные требования к маркировке целлюлозной изоляции, в том числе маркировку материала как отвечающего «исправленному стандарту CPSC по огнестойкости и коррозионной активности целлюлозной изоляции». Хотя большинство строительных норм и правил требуют, чтобы целлюлозная изоляция соответствовала измененным стандартам, обычно требуют, чтобы между изоляцией и источниками тепла, такими как дымоходы, оставались минимальные зазоры, чтобы предотвратить нагрев материала.
Имеются задокументированные случаи коррозии в результате использования изоляции из сульфата аммония и целлюлозы.Другой проблемой является нежелательное воздействие на качество воздуха в помещении, в частности проблема запаха аммиака, если изоляция не просушена должным образом перед установкой гипсокартона. Время высыхания зависит от условий окружающей среды.
Климатические условия являются решающим фактором для достижения высыхания; Согласно отраслевым рекомендациям, целлюлоза, нанесенная методом влажного распыления, может высыхать снаружи в северном (холодном / сухом) климате. Это влечет за собой использование влагопроницаемых внешних каркасов и обшивок, таких как размерные пиломатериалы 1x и пропитанные асфальтом древесноволокнистые плиты.Для южного (теплого / влажного) климата все наоборот. Целлюлозе необходимо дать высохнуть внутри. Один из способов добиться этого — устранить пароизоляцию и установить панели / отделочные материалы из гипсокартона герметично. Многие установщики используют осушители воздуха и допускают надлежащее высыхание, оставляя влажную целлюлозную изоляцию открытой не менее чем на 48 часов. Низкое содержание влаги (максимум 50 процентов по сухому весу) также используется для минимизации проблем с высыханием. Изоляция из волокнистой целлюлозы со связующим имеет содержание влаги всего 28 процентов (сухой вес) и поэтому рекомендуется для нанесения влажным распылением.
Для получения дополнительной информации см. Отчет о промышленной гигиене IH-20-27, Целлюлозная изоляция .
Минеральная изоляция
Изоляция на минеральной основе может состоять полностью или частично из вермикулита, силиката кальция, асбеста, кремнезема, стекловолокна, минеральной ваты или других подобных материалов. Изоляция минерального типа не впитывает влагу, но может удерживать ее во взвешенном состоянии, легко высвобождая ее при воздействии тепла или вентиляции. Изоляционные свойства материала быстро снижаются при сжатии.Контакт с почвой или влагой не рекомендуется из-за ее проницаемости для влаги. Минеральная изоляция обычно устойчива к гниению, паразитам и имеет низкую горючесть. Он используется в котлах, печах, обогреваемых сосудах высокого давления, некоторых электроприборах, а также в качестве изоляции зданий. Минеральная изоляция охватывает весь спектр от продуктов, которые мало влияют на потребителей, до продуктов с потенциально серьезными токсикологическими эффектами.
Использование асбеста и стекловолокна связано с двумя основными соображениями здоровья: раздражение кожи от прикосновения к материалу и раздражение легких из-за вдыхания частиц изоляции, взвешенных в воздухе.Напротив, сообщения о потерях, связанных с другими минеральными изоляционными материалами, такими как вермикулит, перлит и минеральная вата, были ограничены. Эти продукты либо не являются волокнистыми, либо содержат относительно толстые волокна, которые с трудом проникают через кожу и плохо поддаются вдыханию.
Асбест. Асбест — широко используемый изоляционный материал на минеральной основе, устойчивый к нагреванию и коррозионным химическим веществам. С 1972 года Управление по безопасности и гигиене труда (OSHA) регулирует воздействие асбеста в промышленности в целом, что привело к значительному сокращению использования асбестосодержащих материалов.В зданиях, построенных до 1980 года, все изоляционные материалы, нанесенные напылением и натертыми терками, должны считаться асбестосодержащими материалами, если их надлежащим образом не проанализировали и не было установлено, что они содержат не более одного процента асбеста. В зависимости от химического состава волокна могут иметь текстуру от грубой до шелковистой. Волокна асбеста попадают в организм при вдыхании частиц, находящихся в воздухе, или при проглатывании, и могут проникать в ткани дыхательной и пищеварительной систем.
См. Отчет о промышленной гигиене IH-20-23, Асбест — Общий промышленный стандарт OSHA , для получения дополнительной информации.
Стекловолокно. Волокнистое стекло, также называемое стекловолокном, представляет собой синтетический волокнистый материал, который изготавливается из таких сырьевых материалов, как диоксид кремния и оксиды алюминия, кальция, натрия, магния и бора. Исследования, проведенные Национальным институтом безопасности и гигиены труда (NIOSH), показали, что стекловолокно связано со значительным числом случаев дерматита и легочных инфекций. Хотя при вдыхании некоторых видов волокнистых материалов (т.например, асбест) может привести к инвалидизирующим или смертельным заболеваниям, это не было показано для стекловолокна. Таким образом, OSHA регулирует содержание стекловолокна в воздухе в соответствии со стандартом вредной пыли в «Подчасти Z» Общих отраслевых стандартов. У рабочих, подвергшихся воздействию стекловолокна, может возникнуть раздражение кожи. Многие люди, обращающиеся со стекловолокном впервые или после временного отсутствия, страдают от раздражения открытых участков кожи. Волокна большого диаметра чаще вызывают раздражение при абразивном воздействии, обычно на руках, лице и шее.
Для получения дополнительной информации см. Отчет о промышленной гигиене IH-20-21, Fibrous Glass .
Аспекты контроля рисков
В то время как изоляционные материалы на минеральной основе негорючие или обладают низкой горючестью, бумажная или фольговая основа, окружающая изоляционный материал, может быть легковоспламеняющейся. Изоляционные материалы основы должны быть огнестойкими и иметь максимальный рейтинг распространения пламени 25 при испытании в соответствии с ASTM E-84, Стандартный метод испытаний характеристик горения поверхности строительных материалов, , опубликованный Американским обществом испытаний материалов. (ASTM) и в соответствии с требованиями стандарта UL 723, для испытаний характеристик горения поверхности строительных материалов , опубликованного Underwriters Laboratories Inc.(UL).
Пластифицированная изоляция
Изоляция из пенопласта, такого как полиуретан, полистирол и карбамидоформальдегид, обеспечивает наилучшее сочетание изоляции и паронепроницаемости. Они не подвержены гниению или повреждению паразитами и подходят для плотного прилегания, без вентиляции, в условиях высокой влажности и прямого контакта с почвой. Напыленный полиуретан расширяется в 30 раз по сравнению с глубиной напыления за три секунды, высыхает за десять секунд и прилипает к большинству строительных материалов.Однако изоляция из пенопласта может выдерживать быстрое горение, а их газы могут быть токсичными.
Полиуретан. Пенополиуретан может быть сформирован на строительной площадке или установлен в виде картона (см. Раздел «Композитные изоляционные материалы, структурные изолированные панели»). При формировании на объекте существует вероятность раскрытия завершенных операций. Если вещество не отверждать должным образом, могут образоваться токсичные пары, которые могут вызвать раздражение глаз и дыхательных путей.Эта возможность существует только на ранней стадии жизненного цикла продукта. Самовозгорание пенополиуретана возможно из-за тепловыделения на стадии отверждения. Пенополиуретан горючий и создает дымный огонь, который трудно потушить.
Бочки с материалом, используемым при вспенивании, могут создавать давление из-за загрязнения влаги, улетучивания вспенивающего агента и неправильной загрузки. Для доставки необходимы специальные контейнеры и погрузочно-разгрузочные работы.
Полистирол. Полистирол, как и полиуретан, может быть сформирован на строительной площадке или может быть получен в виде плит. Полистирол — это прозрачный, водостойкий и стабильный по размерам пластик. При воспламенении вещество горит очень дымным огнем, который трудно потушить. Полистирольные смолы умеренно токсичны для человека и легко всасываются через кожу, а также через дыхательную и желудочно-кишечную системы. Основными острыми опасностями от воздействия стирола на рабочих являются угнетение центральной нервной системы (ЦНС) и раздражение глаз, кожи и верхних дыхательных путей.При хранении и обращении с продуктом необходимо соблюдать особые меры предосторожности.
Мочевина формальдегид. Пенная изоляция на основе карбамида-формальдегида (UF), также называемая пенопластовой изоляцией на основе формальдегида, означает любой ячеистый пластик, теплоизоляционный материал, который содержит в качестве компонента химический формальдегид, полимеры формальдегида, производные формальдегида или любые другие химические вещества, из которых формальдегид может выделяться. Одна из проблем, связанных с использованием УФ в качестве домашней изоляции, заключается в том, что при неправильной рецептуре вещества может выделяться чрезмерное количество газообразного формальдегида.Воздействие небольшого количества этого газа может вызвать жжение в глазах и раздражение верхних дыхательных путей. Это также подозреваемый канцероген. В 1982 году CPSC объявил, что изоляция из пенопласта UF является запрещенным опасным продуктом в соответствии с разделами 8 и 9 Закона о безопасности потребительских товаров . Запрет был отменен федеральным судом; однако он находит очень ограниченное использование в Соединенных Штатах и остается запрещенным в Канаде.
UF — это изоляция, используемая только для пенопласта, поскольку ее хрупкость затрудняет обращение с ней.Он легкий, но его открытая ячеистая структура обеспечивает более высокую проницаемость для жидкости, чем другие пластиковые изоляционные материалы. Поэтому он не используется при прямом контакте с жидкостями или почвой. Он считается стойким к гниению, защитой от паразитов и несколько менее горючим, чем другие изоляторы из пенопласта. Его сцепление с ограничивающими поверхностями слабое.
Аспекты контроля рисков
Исследование физических и химических свойств большинства пластиков показывает, что они не предназначены для работы в условиях высоких температур или воздействия огня.Как и большинство органических соединений, они могут гореть при определенных условиях. Скорость горения определяется группировкой полимеров и пластификаторами, смазочными материалами, антипиренами и другими добавками в конкретном пластике. Вспененные пластмассы обычно горят намного быстрее, чем твердые пластмассы. Это происходит из-за большой площади поверхности, подверженной воздействию воздуха в этих губчатых материалах. По большей части пластифицированная изоляция имеет более высокое теплосодержание на единицу веса, чем большинство материалов, что увеличивает ее пожарную опасность.
Важной характеристикой «потерь» является потенциальное «расплавление» или нарушение стабильности размеров пенопласта, что может привести к замене многих панелей, если они подвергаются относительно небольшому возгоранию в здании. Критическая температура в некоторых из этих продуктов может составлять всего 300 ° C (575 ° F), что является температурой, которая может быть достигнута очень быстро при обычном пожаре. Потеря может произойти даже в том случае, если изоляция защищена другими материалами.
Другой проблемой является самовозгорание пенополиуретана из-за тепловыделения во время стадии отверждения.Пластмассы выделяют значительно больше дыма, чем другие типы изоляционных материалов. Когда полиуретан и полистирол горят, они создают очень дымный огонь, который трудно потушить.
Пенопласт, вводимый в полости стены, может способствовать распространению огня в полости стены. Большинство строительных норм и правил требуют, чтобы материал имел определенный рейтинг распространения пламени, определяемый с помощью метода, описанного в NFPA 255, Стандартный метод испытания характеристик горения поверхности строительных материалов .Исследования показали, что огонь будет быстрее распространяться вверх, если между стеной и пенопластом есть воздушное пространство.
Напыляемая уретановая изоляция (например, пенопласт) по-прежнему популярна в некоторых областях и используется в качестве изоляционного материала для зданий из железобетона и других типов строительства, таких как деревянный каркас. NFPA 5000, Кодекс строительства и безопасности зданий , предоставляет информацию об использовании «пенопласта» в подразделе 10.
NFPA 5000, подраздел 10.4.3 запрещает использование «ячеистых или пенопластов» в качестве «внутренней отделки стен и потолка», если не выполняются определенные условия, как указано в подразделах 10.4.3.1 и 10.4.3.2. Эти условия включают:
- Подтверждение посредством крупномасштабных испытаний на огнестойкость, что материал соответствует требованиям по классам воспламеняемости для предполагаемого помещения.
- При использовании в качестве отделочного материала он не должен занимать более десяти процентов площади стены или потолка; и при условии, что его плотность составляет не менее 20 фунтов / фут3 (320 кг / м3), должна быть ограничена до 0.5 дюймов (13 мм) в толщину и 4 дюйма (100 мм) в ширину и соответствуют требованиям для внутренней отделки стен и потолка класса A или класса B, как описано в 10.3.2; однако рейтинг дымности не ограничен.
Международный строительный кодекс (IBC), опубликованный Международным советом кодов (ICC), предусматривает аналогичные требования в главе 26, подраздел 2603. Включено требование в подразделе 2603.4 для отделения пенопласта от внутренней части здания. строительство с использованием «утвержденного теплового барьера» с некоторыми исключениями.
Композитная изоляция
Композитные изоляционные изделия, такие как структурные изолированные панели, изоляционные бетонные формы и системы внешней изоляции и отделки, состоят из одного или нескольких из трех типов изоляции, заключенных в другие материалы, которые обеспечивают механическую прочность или улучшают ее внешний вид. Многие области применения изоляции требуют композитной формы. Композитные изделия обладают различными характеристиками, которые могут отличаться от основных характеристик, перечисленных для трех основных типов изоляции.Сжатые или многослойные изоляционные материалы, такие как материалы на органической основе, обычно обрабатываются добавками, чтобы снизить их воспламеняемость и увеличить срок их службы. Однако эта обработка также изменит его основные термические характеристики.
Конструкционные изолированные панели (СИП). Структурные изолированные панели (SIP) были впервые представлены в строительной отрасли в середине 1980-х годов. Их конструкция проста: сердцевина из жесткого пенопласта зажата из ориентированно-стружечной плиты (OSB).Технически каждая цельная строительная панель состоит из твердой сердцевины из пенополистирола (EPS), зажатой между «слоями» из OSB, фанеры, листового металла или гипса. Каждая панель изготавливается с заводскими настройками и имеет размеры от 4 футов x 8 футов (1,2 м x 2,4 м) до 8 футов x 24 фута (2,4 м x 7,2 м).
SIP могут составлять целую конструкцию с небольшим количеством другого каркаса, если таковой вообще имеется. SIP могут использоваться при строительстве жилых домов, торговых центров или небольших коммерческих объектов.Свойства пенопластовых панелей различаются в зависимости от размера и толщины, а также от типа используемого пенопласта и «обшивки».
См. Отчет управления строительством CM-45-12, Структурно изолированные панели , для получения дополнительной информации.
Изоляционные бетонные формы. Изоляционные бетонные формы (ICF) — это пустотелые блоки или панели из пенопласта, которые укладываются в форму наружных стен здания. Затем рабочие заливают внутрь железобетон, создавая пенобетонный сэндвич.Также можно использовать другие материалы, такие как переработанное дерево, полиуретан и различные цементные смеси. В результате получается исключительно прочная, энергоэффективная и долговечная стена, которую можно построить в любом стиле. Наиболее часто используемые материалы для блоков или панелей — это пенополистирол или экструдированный пенополистирол. Формы подходят друг к другу с помощью стыков «шпунт и паз» и укладываются друг на друга в соответствии с проектом здания. Если для удержания форм требуются стяжки, они обычно изготавливаются из металла или пластика.
См. Отчет о строительных технологиях CT-40-07, Изоляционные бетонные формы для получения дополнительной информации.
Системы внешней изоляции и отделки (EIFS). С точки зрения строительства, системы наружной изоляции и отделки (EIFS) известны как «системы барьерного типа». EIFS, также называемый «синтетической штукатуркой», представляет собой многослойные системы наружных стен, которые используются как в коммерческих зданиях, так и в домах. Хотя каждый EIFS отличается по конструкции, они обычно состоят из изоляционной плиты на основе полистирола, цементного основного покрытия, армированного стекловолоконной сеткой, и финишного покрытия на основе акрила.Изоляционная плита приклеивается или прикрепляется к нижележащей основе, такой как фанера, листовой металл, кирпич или камень, и наносятся базовые и финишные покрытия для завершения системы.
EIFS, в которых используется горючая изоляция или подложка, создают естественную опасность возгорания во время строительства. Эти материалы могут подвергаться воздействию (иногда в течение нескольких недель) во время строительства. Чтобы снизить риск возгорания, следует устанавливать только то количество горючей изоляции, которое можно покрыть основным слоем в тот же день.
См. Отчет о строительных технологиях CT-30-04, Системы наружной изоляции и отделки , для получения дополнительной информации.
Светоотражающая изоляция из фольги
Светоотражающая изоляция — это изоляция (пена с закрытыми порами, стекловолокно, шерсть и т. Д.), Покрытая отражающей поверхностью (фольгой), которая предназначена как для изоляции от потерь тепла, так и для отражения лучистого тепла обратно в пространство. Эти покрытия часто встречаются в недостроенных гаражах и других больших помещениях, где отражение лучистого тепла обратно в пространство помогает контролировать температуру.
Светоотражающие изоляционные материалы делятся на два основных типа: однослойные и многослойные.Однослойный — это фактически ламинат, состоящий из сердцевины из крафт-бумаги, облицованной с обеих сторон алюминиевой фольгой, приклеенной к ней огнестойким (FR) клеем. Многослойная фольга обычно состоит из верхнего и нижнего слоев ламинатов крафт-бумаги / алюминиевой фольги с алюминиевой фольгой, обращенной наружу, и нескольких средних слоев, алюминизированных, то есть (покрытой) крафт-бумаги. Каждый лист разделен мертвым воздушным пространством размером примерно 1 дюйм (25 мм).
С начала 1980-х годов большая часть световозвращающей изоляции обрабатывалась антипиренами. Международная ассоциация производителей световозвращающей изоляции (RIMA-I) предоставляет технические характеристики световозвращающей изоляции на своем веб-сайте. Спецификации RIMA требуют, чтобы продукты имели рейтинг распространения пламени не более 25 при испытании в соответствии с ASTM E84 — 11a, Стандартным методом испытаний характеристик горения поверхности строительных материалов. Другая проблема, которая теоретизировалась, заключается в том, что металлическое покрытие является проводником, поэтому неисправный или неизолированный провод, контактирующий с продуктом, может представлять опасность.Однако неисправная проводка представляет опасность независимо от типа изоляции, а тонкость фольги может ограничить способность продукта проводить ток за счет разрушения.
Как правило, вся изоляция представляет определенную степень риска. Правильно испытанная, установленная и защищенная изоляция обеспечивает минимальный риск потери имущества. Помимо требований норм, следует соблюдать рекомендации производителей по установке изоляционных материалов и уходу за ними.
Для получения дополнительной информации о контроле за потерями и управлении бизнес-рисками посетите Ресурсный центр American Family Insurance Loss Control Resource Center.
* Включено в список. Оборудование, материалы или услуги, включенные в список, опубликованный организацией, приемлемой для компетентного органа, имеющего юрисдикцию и занимающегося оценкой продукции или услуг, которая проводит периодические проверки производства перечисленного оборудования или материалов или периодическую оценку услуг и чья В списке указано, что оборудование, материалы или услуги соответствуют установленным стандартам или были протестированы и признаны подходящими для указанной цели.
Список литературы
1. Нола, Деннис. Энциклопедия противопожарной защиты . Олбани, Нью-Йорк: Делмар — Обучение Томпсона, 2001.
2. Служба техники и безопасности. Обзор предотвращения пожаров и противопожарной защиты. ФП-80-01. Джерси-Сити, Нью-Джерси: ISO Services, Inc., 2011.
3. —. Огнестойкость и строительная терминология . ФП-32-01. Джерси-Сити, Нью-Джерси: ISO Services, Inc., 2010.
4. —. Распространение дыма и огня .FP-30-00. Джерси-Сити, Нью-Джерси: ISO Services, Inc., 2011.
5. Factory Mutual Engineering Corp. « Огнестойкость строительных конструкций ». Лист данных по предотвращению потерь 1-21. Норвуд, Массачусетс: FM Global, 2012.
6. Международный совет кодов (ICC). Международный кодекс пожарной безопасности . 2012 изд. Фоллс-Черч, Вирджиния: ICC, 2012.
.7. Национальная ассоциация противопожарной защиты (NFPA). Справочник по противопожарной защите . 20-е изд. Куинси, Массачусетс: NFPA, 2008.
.8.—. продуктов, впервые воспламененных в домашних пожарах в США, статистический анализ . Куинси, Массачусетс: NFPA, 2001.
.9. —. Единый кодекс пожарной безопасности . NFPA 1. Куинси, Массачусетс: NFPA, 2012.
АВТОРСКИЕ ПРАВА © 2012, ISO Services, Inc.
Информация, содержащаяся в этой публикации, была получена из источников, которые считаются надежными. ISO Services, Inc., ее компании и сотрудники не дают никаких гарантий результатов и не несут ответственности в связи с содержащейся здесь информацией или сделанными здесь предложениями по безопасности.Более того, нельзя предполагать, что здесь содержатся все приемлемые процедуры безопасности или что ненормальные или необычные обстоятельства могут не требовать или требовать дополнительных или дополнительных процедур.
Как установить изоляцию излучающего барьера
Излучающий барьер и светоотражающие изоляционные изделия RadiantGUARD® можно использовать неограниченным количеством способов, чтобы контролировать передачу тепла. Ниже приведены лишь некоторые из популярных строительных приложений.
Установка лучистого барьера
Установка лучистого барьера на чердаке
Большая часть тепла, поступающего в дом, проходит через крышу.Изоляция из лучистой барьерной фольги RadiantGUARD®, установленная на чердаке, может снизить температуру чердака до 30 градусов при прикреплении скобами с помощью скобозабивателя к нижней стороне стропил, ОТРАЖАЯ до 97% лучистого тепла, падающего на его поверхность, тем самым снижая теплопередачу от чердак в жилые помещения, что приводит к более низким счетам за коммунальные услуги. Этот метод также снижает нагревание воздуховодов переменного тока, установленных на чердаке, тем самым позволяя им работать более эффективно.
Вторым методом монтажа вместо установки под стропила чердака является укладка фольги поверх чердачного этажа.Хотя этот метод укладки на чердачный пол не снизит температуру вашего чердака, он все равно будет ОТРАЖАТЬ до 97% лучистого тепла, падающего на его поверхность, тем самым уменьшая теплопередачу от чердака к жилым помещениям, что приводит к снижению полезности счета. Чтобы компенсировать открытую работу воздуховода переменного тока при этом методе установки, вы можете легко накрыть воздуховод излучающим слоем, чтобы защитить его от тепла.
Примечание. Если вы выберете установку на чердачном этаже, имейте в виду, что под перфорированным радиационным барьером может образовываться конденсат из-за резких резких перепадов температур между воздухом под барьером и над барьером, которые обычно встречаются в холодном климате зимой.Подробнее о скоплении конденсата).
Общие советы по установке
Следующие советы помогут сократить трудозатраты на установку излучающего барьера и сделать ваш проект установки излучающего барьера простым.
- Начинайте рано утром, когда на чердаке очень прохладно.
- Отнесите все свои лучистые барьеры и инструменты на чердак, чтобы избежать ненужных поездок туда и обратно.
- Держите под рукой много воды и пейте, даже если вам не кажется, что вы хотите пить; особенно в летние месяцы.
- Если чердак плохо освещен, принесите дополнительный источник освещения.
- Найдите центральное место для обустройства рабочего места.
- Всегда будьте осторожны с балками чердачного этажа, по которым вы ходите. Некоторые имеют тенденцию «катиться» при ненадежном креплении к полу чердака.
- Для самостоятельных работников: не пытайтесь выполнить большую работу за один день. Не торопитесь и распределите установку на несколько дней, используя более прохладные часы дня.
- Для профессиональных подрядчиков, работа в группах от двух до трех человек. Если кто-то сосредоточится на том, чтобы разрезать продукт и передать его кому-то другому, устанавливающему его, это помогает сократить время установки.
Установка лучистого барьера под стропилами крыши (ПРЕДПОЧТИТЕЛЬНЫЙ СПОСОБ УСТАНОВКИ) Предлагаемый продукт: RadiantGUARD® Ultima-FOIL излучающий воздухопроницаемый барьер (эта версия перфорирована, чтобы влага из дома могла легко проходить через ваш дом и выходить из него). | |
Сводка по установке:
Нажмите, чтобы просмотреть подробные инструкции: | |
#ad: Как партнер Amazon, мы получаем комиссию с ваших соответствующих покупок. |
Установка на чердаке ** Рекомендуемый продукт: RadiantGUARD® Ultima-FOIL излучающий барьер воздухопроницаемый (** имейте в виду, что под перфорированным излучающим барьером может образовываться конденсат из-за внезапной резкой разницы температур между воздухом и над излучающим барьером, обычно встречающейся в более холодном климате в зима.Подробнее о скоплении конденсата). | |
Сводка по установке:
Нажмите, чтобы просмотреть подробные инструкции: | |
Отличный совет, связанный с укладкой лучистого барьера прямо на чердак, — это наклеить на пленку контуры всех лежащих под ним элементов настила, по которым вы ходите, чтобы получить доступ к различным складским помещениям или оборудованию на чердаке. Обведя эти элементы настила яркой лентой, вы, а также подрядчики или ремонтники, которые будут посещать ваш чердак в будущем, легко сможете увидеть, где безопасно ходить, исключая риск того, что вы ступите в неправильное место через гипсокартон потолка. #ad: Как партнер Amazon, мы получаем комиссию с ваших соответствующих покупок. |
Установка на потолке собора Предлагаемые продукты: RadiantGUARD® Пароизоляция Ultima-FOIL ИЛИ Светоотражающий одинарный / двойной пузырь | |
Сводка по установке:
Нажмите, чтобы просмотреть подробные инструкции: | |
Альтернативная установка только для AL, AR, CA, GA, FL, LA, MS, NC, NM, NV, OK, SC, TN и TX:В указанных выше состояниях вы можете прикрепить изоляцию FOIL Double Bubble скобами непосредственно к настилу крыши вместо того, чтобы устанавливать ее на нижней стороне стропил, как указано выше. Между пузырчатой изоляцией и изоляцией из стекловолокна должно быть не менее 1 дюйма. При такой установке вам не нужно закреплять планки обрешетки перед установкой гипсокартона. |
Излучающие барьеры могут быть чрезвычайно эффективными для снижения лучистой теплопередачи при использовании в наружной обшивке, но, опять же, они ДОЛЖНЫ иметь воздушное пространство по крайней мере на одной стороне излучающего барьера для его работы. В этом случае излучающий барьер устанавливается как обычная домашняя обертка, но перед установкой сайдинга вы должны прикрепить полоски обрешетки 1 X 2 поверх излучающего барьера, к которым будет прикреплен сайдинг.Это создает необходимое воздушное пространство для эффективной работы лучистого барьера.
Укладка за кирпичом или сайдингом в качестве обшивки дома Предлагаемый продукт: RadiantGUARD® Ultima-FOIL излучающий воздухопроницаемый барьер (эта версия перфорирована, чтобы влага из дома могла легко проходить через ваш дом и выходить из него). | |
Сводка по установке:
Нажмите, чтобы просмотреть подробные инструкции: | |
Кровельные покрытия
Излучающий барьер может быть очень эффективным для БЛОКИРОВКИ лучистого тепла при установке в сочетании с кровельным и сайдинговым материалом, однако излучающий барьер ДОЛЖЕН быть установлен с воздушным пространством по крайней мере на одной стороне от него.Если по обе стороны от излучающего барьера имеется по крайней мере 3/4 дюйма воздушного пространства, приложение будет эффективно БЛОКИРОВАТЬ лучистое тепло. Для получения дополнительной информации о том, почему излучающий барьер должен иметь воздушное пространство с одной стороны от него Чтобы быть эффективными, см. нашу страницу «Что такое радиантный барьер».
Кровельные системы, в которых используются прогоны или обрешетка / контр-обрешетка, идеально подходят для добавления лучистого барьера, поскольку кровля легко обеспечивает необходимое воздушное пространство. Металлические, черепичные и шиферные кровельные системы являются примерами таких кровельных систем, в которые может быть легко встроен излучающий барьер.
Не менее важным, чем воздушное пространство на излучающем барьере, является требование, чтобы излучающий барьер оставался чистым и сухим при любом применении.
На рисунке ниже показана система обрешетка / контр обрешетка из сланца / плитки с излучающим барьером на верхней части контр обрешетки. Излучающий барьер устанавливается на верхней части обрешетки в негерметичных помещениях. Это позволяет излучающему барьеру оставаться сухим, а также обеспечивает необходимое воздушное пространство в 3/4 дюйма.
Если кровельный материал водонепроницаем, достаточно установить теплоизоляционный барьер поверх войлока с обрешеткой поверх него.
Мы рекомендуем нашу пароизоляцию Ultima-FOIL (твердую) излучающую изоляцию для кровельных покрытий.
Не делай этого …
Поскольку лучистому барьеру требуется воздушное пространство, по крайней мере, с одной стороны, его установка непосредственно под войлоком и черепицей НЕ позволит лучистому барьеру блокировать любое излучаемое тепло.Вместо этого тепло от черепицы и войлока будет проходить через барьер на чердак и, в конечном итоге, в жилые помещения.
Вместо этого сделайте это …
Если монтируется крыша из битумной черепицы, вам следует установить излучающий барьер на нижней стороне настила крыши или стропил на чердаке ниже.
Применение отражающей пузырьковой изоляции
Примечание: Наши пузырьковые изоляционные материалы представляют собой твердые пароизоляционные материалы (т.е.е. не паропроницаемый), поэтому неправильная установка может привести к серьезным проблемам с влажностью, здоровьем и долговечностью.
Значения R, указанные ниже, зависят от метода установки в зависимости от размера воздушного пространства, окружающего продукт, и направления теплового потока. Из-за этих переменных вы можете достичь нескольких различных значений R с помощью одного базового продукта.
Настенный монтаж
Большинство людей знакомы с экстремальной жарой на чердаке, но существует вторичный метод передачи тепла в конструкцию здания; сквозь стены.Излучающие барьеры, устанавливаемые в качестве обшивки дома во время новых строительных проектов, или пузырчатая изоляция, устанавливаемая в стеновые системы, могут блокировать большую часть тепла, которое передается через стены в жилые помещения.
Инструкции по установке:
- Установка в боковые стены
- Стеновые стойки 2 «X 4» с R-13 без облицовки — R-Value в сборе 16,0 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 3/4 дюйма между пузырьковой изоляцией и внутренней стеной.
- Стеновые стойки 2 «X 6» с R-19 без облицовки — Сборка R-Value 22,0 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 3/4 дюйма между пузырьковой изоляцией и внутренней стеной.
Системы лучистого пола
Системы напольного отопления используются на протяжении веков для того, чтобы не только поддерживать полы в тепле, но и помогать нагревать более холодный воздух у пола, вызванный опусканием холодного воздуха, в то время как горячий воздух поднимается в комнате. Излучающий барьер, используемый в сочетании с лучистым напольным отоплением, может помочь удерживать тепло в полу, чтобы оно не уходило в подвал или землю под ним.Наша светоотражающая изоляция является идеальным продуктом для всех систем лучистого теплого пола и служит пароизоляцией, блокируя проникновение влаги снизу.
Инструкции по установке:
- Установка в бетон — R-Value 1,1 (поток тепла вниз)
- Установка под балками пола — R-Value : 17,0 (поток тепла вниз) — достигается за счет создания закрытого воздушного пространства 6 дюймов над пузырьковой изоляцией под полом выше.
Установки для ползания
Светоотражающая изоляция также является идеальным решением для сохранения теплоты полов и предотвращения потерь тепла через пол даже без использования систем лучистого теплого пола. При установке в подвесном помещении наши светоотражающие изоляционные материалы блокируют до 97% потерь тепла через полы, сохраняя полы теплыми и уменьшая сквозняки. Это, в свою очередь, сохраняет тепло в жилых помещениях, повышая комфорт жилого пространства и сокращая расходы на отопление, связанные с поддержанием постоянной температуры в помещении.
Инструкции по установке:
- Пространство для ползания — R-Value 16,8 (направленный вниз тепловой поток) — достигается за счет создания закрытого воздушного пространства 9 1/2 дюйма между пузырчатой изоляцией и полом наверху.
Металлические строительные конструкции
Пузырьковая изоляция не только блокирует 95-97% лучистого тепла, падающего на ее поверхность, но также обеспечивает необходимый тепловой разрыв для устранения проблем конденсации в металлических зданиях.
Инструкции по установке крыши:
New Metal Roofs (открытый интерьер)- С термическим разрывом — R-Value 9,2 (нисходящий тепловой поток) R-Value 4,1 (восходящий тепловой поток) — достигается за счет создания закрытого воздушного пространства 3/4 дюйма между кровлей и изоляцией пузырьков и 8-дюймового воздушного пространства между изоляция и внутренняя отделка (если есть).
- Без теплового прерывания — R-значение 7,6 (нисходящий тепловой поток) R-Value 3.9 (восходящий тепловой поток) — достигается за счет создания номинального замкнутого воздушного пространства 3/4 дюйма между кровлей и пузырьковой изоляцией и 8-дюймового воздушного пространства между изоляцией и внутренней отделкой (если есть).
Инструкции по установке на стене:
Новые металлические стены (открытый интерьер)
- с терморазрывом — R-Value 5.6 (горизонтальный тепловой поток) — достигается за счет создания закрытого воздушного пространства 3/4 дюйма между внешней отделкой и пузырьковой изоляцией и 8-дюймового воздушного пространства между изоляцией и внутренней отделкой.
- без термического разрыва — R-Value 4,7 (горизонтальный тепловой поток) — достигается за счет создания номинального замкнутого воздушного пространства 3/4 дюйма между внешней отделкой и пузырьковой изоляцией и 8-дюймового воздушного пространства между изоляцией и внутренней отделкой (если существует)
Установки каркаса столбов / столбов для сараев
Пузырьковая изоляция также может помочь блокировать лучистое тепло в строительных конструкциях столбов, предотвращая проблемы с конденсацией точки росы. Наша пузырчатая изоляция также не обеспечивает ростовой среды или питательной ценности для грибков, насекомых или грызунов.
Инструкции по установке крыши:Новый рама столбов / крыши сараев на столбах (открытая внутренняя часть)
- Нижняя часть прогонов — R-Value 9 (нисходящий тепловой поток) R-Value 4.4 (восходящий тепловой поток) — достигается путем крепления к нижней стороне прогонов крыши 2 «x 4» , создавая замкнутое воздушное пространство 2 «между пузырчатой изоляцией и металлической внешней крышей.
- Верхние прогоны — R-значение 6,4 (нисходящий тепловой поток) R-Value 4.3 (восходящий тепловой поток) — достигается путем крепления к верхней части прогона 2 «X 4» с как минимум 3/4 драпировка между прогонами.
- Нижняя часть прогонов — R-Value 9 (нисходящий тепловой поток) R-Value 4.4 (восходящий тепловой поток) — достигается путем крепления к нижней стороне прогонов крыши 2 «x 4» , создавая замкнутое воздушное пространство 2 «между пузырчатой изоляцией и металлической внешней крышей.
- Нижняя часть фермы — R-Value 10 (нижний тепловой поток) R-Value 3.7 (восходящий тепловой поток)
Инструкции по установке на стене:
Новинка Стены столба / стойки сарая (открытая внутренняя часть)- Внутри подпоясок — R-Value 5.3 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 1 дюйм между пузырьковой изоляцией и внешней панелью.
- Снаружи решеток — R-Value 4,7 (горизонтальный тепловой поток) — достигается за счет создания воздушного зазора не менее 3/4 дюйма между пузырьковой изоляцией и внешней панелью.
- Внутри опор — R-Value 5,3 (горизонтальный тепловой поток) — достигается за счет создания воздушного пространства 1 дюйм между пузырьковой изоляцией и внешней панелью.
Бетонные полы / плиты
БЕЛАЯ пузырчатая отражающая изоляция — идеальный выбор для изоляции новых бетонных полов от потери тепла. Его можно использовать в сочетании с тепловыми трубками или без них, чтобы полы оставались теплыми. Продукт следует укладывать ФОЛЬГОЙ вниз к земле и БЕЛОЙ стороной вверх, поверх которой укладываются тепловые трубки и свежий бетон. Сторона из фольги обращена вниз, чтобы бетон не соприкасался с ней, что могло бы вызвать коррозию фольги из-за щелочи в свежем бетоне.
БЕЛАЯ Двойная пузырчатая изоляция, используемая в бетонных полах, обеспечивает расчетное значение R, равное 1,1.
Ассоциация производителей светоотражающей изоляции проконсультировалась с фирмой, специализирующейся на тепловых характеристиках, чтобы объяснить, как светоотражающая изоляция работает в бетонных плитах. Ниже приводится прямая цитата из этого исследования:
«Чтобы лучше понять влияние отражающих изоляционных материалов в системах бетонных полов, RIMA обратилась за помощью к консультационной фирме, специализирующейся на тепловых характеристиках (R&D Services, Inc.). Расчеты теплового КПД использовались для получения оценки типичного случая снижения теплопотерь для общей системы бетонного пола. Расчет основан на установившихся тепловых условиях с изотермической плоскостью у труб отопления и плоскостью между гравием и землей.
Температура земли составляла 55 градусов по Фаренгейту, а температура труб отопления — 125 градусов по Фаренгейту. Расчет предполагает два дюйма бетона (R-0,10) под трубами отопления и пять дюймов гравия (R-0.75). Светоотражающий изоляционный материал (R-1.10) расположен между бетоном и гравием (общая толщина бетонной системы пола составляет примерно девять дюймов).
R-значение системы R-1,95 снижает теплопотери на 56% по сравнению с той же системой бетонного пола без теплоизоляции.
Бетонный пол / плита Инструкции:
Бетонный пол / плитаУстановка кирпичной кладки / цокольной стены
Светоотражающая изоляция отлично подходит в качестве изолятора стен подвала.Он действует как замедлитель образования пара, противостоит грибку и плесени, а также контролирует проблемы с точкой росы. Показатели R не зависят от влажной среды подвала, в отличие от стекловолоконной изоляции.
Подвал / кладка стеныПрочие установки
Применение светоотражающей изоляции ограничено только вашим воображением. Ниже приведены еще несколько приложений для установки.
Инструкции по установке:
Водонагреватель — R-Value 4.5 (горизонтальный тепловой поток) — достигается при воздушном зазоре 5/8 дюйма между изделием и водонагревателем. Гаражные воротаДополнительные советы и хитрости по установке
Общие советыПри установке на чердаке работайте от самых внешних частей чердака и продвигайтесь к середине (в идеале, там, где находится «тележка на колесиках»).
Отрежьте самые длинные куски барьера по размеру при выкладывании длинных участков чердака.Это сократит время, затрачиваемое на обрезку и размещение более мелких деталей. Чтобы определить длину необходимого куска излучающего барьера, подсчитайте количество балок перекрытия или стропил, перекрывающих зону, в которой вы работаете, и умножьте это число на 2, если расстояние между стропилами / балками составляет 24 дюйма. Полученное число является линейным футов барьера необходимо обрезать, чтобы уместить это пространство.
Для мастеров своими руками (DIY),
Эта конструкция тележки в рулоне — недорогой вариант, помогающий при измерении и обрезке излучающего барьера.Он помогает поднять и удерживать рулон излучающего барьера на приемлемой высоте, облегчая измерение и резку.
Необходимые детали:
| #ad: Как партнер Amazon, мы получаем комиссию с ваших соответствующих покупок. | |
Инструкции по созданию:
|
Готовая роликовая тележка
Установка Roll Caddy
Найдите место над настилом пола, которое позволит вам закрепить цепи (либо накинув их на стропила, либо прибив гвозди к стойкам), чтобы поднять рулонную тележку на 4–6 футов в воздух. Прикрепите одну сторону тележки к одной из цепей одним из предохранительных крюков.
Наденьте рулон излучающего барьера на тележку и закрепите оставшуюся сторону цепи с помощью оставшегося крючка безопасности.
Зная высоту рулонной тележки, вы можете быстро определить точку, в которой нужно разрезать, исходя из необходимой длины, опустив конец барьера на чердак и, при необходимости, приподняв его. Например, если ваша тележка на колесиках находится в 5 футах от пола чердака и вам нужен отрезок куска длиной 15 футов, вы можете быстро определить 15 футов, развернув три секции тележки к полу, а затем разрезав.
EFLEX Guard AIREX Производство энергоэффективных продуктов
Обзор продукта
E-Flex Guard — это изоляционный протектор для охлаждающих трубопроводов на открытом воздухе, который соответствует обязательным требованиям, когда клейкие ленты больше не разрешены кодексом и специально предписаны новыми Кодексами для зданий / жилых помещений / энергопотребления. Спроектированный ПВХ-материал устойчив к ультрафиолетовому излучению / погодным условиям и является замедлителем паров класса II в соответствии с новыми энергетическими нормами и надежно защищает изоляцию наружных труб.
Загрузить брошюру
Загрузить материалы
Посмотреть видео
УФ-защита от атмосферных воздействий и пароизоляция (все-в-одном)!
- Отвечает обязательным строительным нормам, нормам энергетики, жилищному строительству, механике и экологическим нормам
- Сделано в США
- Конструкция, устойчивая к ультрафиолетовому излучению и погодным условиям
- Самозахватная система двойного крепления на крючках и петлях
- Съемный / многоразовый для обслуживания
- Протектор и замедлитель парообразования класса II (все-в-одном)
- Соответствует ASTM G153 атмосферостойкости и УФ-излучению
- Соответствует ASTM E-96 по проницаемости для воды / пара
Защита от погодных и физических повреждений
Серия длиной 6 футов
Модель № | Цвет | Описание продукта |
---|---|---|
72E-B | Черный | AIREX E-FLEX GUARD (6 футов) Длина Подходит для: изоляции трубы толщиной 1/2 «с трубкой 5/8», 3/4 «, 7/8» |
72C-B | Черный | AIREX E-FLEX GUARD (6 футов) Длина Подходит для: изоляции трубы толщиной 3/4 дюйма с трубкой 5/8, 3/4, 7/8 дюйма или изоляции трубы толщиной стенки 1/2 дюйма с 1 Труба -1/8 « |
72X-B | Черный | AIREX E-FLEX GUARD (6 футов) Длина Подходит для: изоляции трубы толщиной 1 дюйм с трубкой 3/4 дюйма, 7/8 дюйма или изоляции трубы толщиной стенки 3/4 дюйма с трубкой 1-1 / 8 дюйма |
72E-W | Белый | AIREX E-FLEX GUARD (6 футов) Длина Подходит для: изоляции трубы толщиной 1/2 «с трубкой 5/8», 3/4 «, 7/8» |
72C-W | Белый | AIREX E-FLEX GUARD (6 футов) Длина Подходит для: изоляции трубы толщиной 3/4 дюйма с трубкой 5/8, 3/4, 7/8 дюйма или изоляции трубы толщиной стенки 1/2 дюйма с 1 Труба -1/8 « |
72X-W | Белый | AIREX E-FLEX GUARD (6 футов) Длина Подходит для: изоляции трубы толщиной 1 дюйм с трубкой 3/4 дюйма, 7/8 дюйма или изоляции трубы толщиной стенки 3/4 дюйма с трубкой 1-1 / 8 дюйма |
Серия длиной 75 футов
Модель № | Цвет | Описание продукта |
---|---|---|
750E-B | Черный | AIREX E-FLEX GUARD (75 футов) Длина Подходит для: изоляции трубы толщиной 1/2 «с трубкой 5/8», 3/4 «, 7/8» |
750C-B | Черный | AIREX E-FLEX GUARD (75 футов) Длина Подходит для: изоляции трубы толщиной 3/4 дюйма с трубкой 5/8, 3/4, 7/8 дюйма или изоляции трубы толщиной стенки 1/2 дюйма с 1 Труба -1/8 « |
750X-B | Черный | AIREX E-FLEX GUARD (75 футов) Длина Подходит для: изоляции трубы толщиной 1 дюйм с трубкой 3/4 дюйма, 7/8 дюйма или изоляции трубы толщиной стенки 3/4 дюйма с трубкой 1-1 / 8 дюйма |
750E-W | Белый | AIREX E-FLEX GUARD (75 футов) Длина Подходит для: изоляции трубы толщиной 1/2 дюйма с трубкой 5/8, 3/4, 7/8 дюйма |
750C-W | Белый | AIREX E-FLEX GUARD (75 футов) Длина Подходит для: изоляции трубы толщиной 3/4 дюйма с трубкой 5/8, 3/4, 7/8 дюйма или изоляции трубы толщиной стенки 1/2 дюйма с 1 Труба -1/8 « |
750X-W | Белый | AIREX E-FLEX GUARD (75 футов) Длина Подходит для: изоляции трубы толщиной 1 дюйм с трубкой 3/4 дюйма, 7/8 дюйма или изоляции трубы толщиной стенки 3/4 дюйма с трубкой 1-1 / 8 дюйма |
Колено 90 градусов серии
Модель № | Цвет | Описание продукта |
---|---|---|
90E-B | Черный | AIREX E-FLEX GUARD 90 ° Подходит для: изоляции трубы толщиной 1/2 дюйма с трубкой 5/8, 3/4, 7/8 дюйма |
90C-B | Черный | AIREX E-FLEX GUARD 90 ° Устанавливается поверх: изоляции трубы толщиной 3/4 дюйма с трубкой 5/8, 3/4, 7/8 дюйма или изоляции трубы толщиной стенки 1/2 дюйма с толщиной стенки 1-1 / 8 «трубка |
90X-B | Черный | AIREX E-FLEX GUARD 90 ° Устанавливается поверх: изоляции трубы толщиной 1 дюйм с трубкой 3/4 дюйма, 7/8 дюйма или изоляции трубы толщиной стенки 3/4 дюйма с трубкой 1-1 / 8 дюйма |
90E-W | Белый | AIREX E-FLEX GUARD 90 ° Подходит для: изоляции трубы толщиной 1/2 дюйма с трубкой 5/8, 3/4, 7/8 дюйма |
90C-W | Белый | AIREX E-FLEX GUARD 90 ° Устанавливается поверх: изоляции трубы толщиной 3/4 дюйма с трубкой 5/8, 3/4, 7/8 дюйма или изоляции трубы толщиной стенки 1/2 дюйма с толщиной стенки 1-1 / 8 «трубка |
90X-W | Белый | AIREX E-FLEX GUARD 90 ° Устанавливается поверх: изоляции трубы толщиной 1 дюйм с трубкой 3/4 дюйма, 7/8 дюйма или изоляции трубы толщиной стенки 3/4 дюйма с трубкой 1-1 / 8 дюйма |
Описание продукта
AIREX E-FLEX GUARD — Защита изоляции для охлаждающих трубопроводов на открытом воздухе.Гибкий защитный кожух из ПВХ соответствует обязательным требованиям, согласно которым клейкие ленты больше не разрешены кодексом, а также в соответствии с требованиями новых строительных / жилых / энергетических кодексов. Спроектированный ПВХ-материал устойчив к ультрафиолетовому излучению и погодным условиям и является замедлителем паров класса II в соответствии с новыми энергетическими нормами и надежно защищает изоляцию наружных труб (все-в-одном).
Система защиты изоляциисостоит из специально спроектированного материала с покрытием из ПВХ, специально предназначенного для защиты изоляции наружных трубопроводов. Она спроектирована и изготовлена в виде гибкой оболочки из ПВХ с постоянной антиадгезивной самозажимной системой крепления с двойным скреплением.Система крепления позволяет снимать и использовать защитный кожух для облегчения обслуживания в соответствии с требованиями нормативных органов. Изоляционный протектор состоит из эластичного ПВХ-материала, который соответствует классу «А» по пожаро / дымообразованию, пароизоляции, противогрибковому и антимикробному воздействию. AIREX E-FLEX GUARD доступен со стандартными диаметрами изоляции трубопроводов и длиной до 75 футов непрерывных непрерывных участков (позволяет выполнять обрезку в полевых условиях до необходимой длины). Также доступны индивидуальные изоляционные защитные фитинги с углом наклона 90 градусов.Система защиты изоляции обеспечивает эстетичный и безопасный профессиональный монтаж в соответствии с правилами. AIREX E-FLEX GUARD — это экологичное решение для поддержания энергоэффективности и оптимальной производительности оборудования HVAC.
Одобренные испытания продукции и материалов
ASTM G153 — Воздействие атмосферных воздействий и ультрафиолетового излучения ASTM E96 — Паропроницаемость ASTM G21 — Противогрибковое / антимикробное средство ASTM D412 — Испытание на деформацию при растяжении (воздействие УФ и погружение в воду) ASTM D570 — Водопоглощение ASTM E84 / UL 723 — Класс воспламеняемости и дымности 25/450Соответствие кодам и стандартам
- IECC -2012 Защита изоляции трубопроводов — Коммерческий раздел C403.2.8.1
- IECC -2015 Защита изоляции трубопроводов — Коммерческий раздел C403.2.10.1
- IRC — 2018 Защита изоляции линии хладагента — M1411.6.1 — Раздел N1103.4.1
- Стандарты энергии зданий Калифорнии (Раздел 24) 2013 — Требования к изоляции труб в жилых и коммерческих помещениях 120.3 — Раздел: 150.0 (j) 3a & b
- Стандарты энергии зданий Калифорнии (Раздел 24) 2016 — Требования к изоляции труб в жилых и коммерческих помещениях 120.3 — Участок: 150.0 (j) 2 и 3 — Участок 150.0 (м) 9
- Стандарт ANSI / ASHRAE / IESNA 90.1 — 2004, 2007, 2010
