В этой «палубной коробке» находятся два кровельных домкрата (один для подачи, один для возврата), которые фактически закрывают два прохода через крышу от элементов.Коробка хорошо изолирована, практически непроницаема для атмосферных воздействий и обеспечивает чистый и эффективный доступ к водопроводным соединениям.

Заполнение ящика палубы стекловолокном сводит к минимуму потери тепла.

Резервуары для хранения солнечной энергии

Солнечный накопительный бак с одним внутренним теплообменником

Расчет солнечной системы теплого пола

Из-за множества переменных, присущих солнечной энергии, определить размер солнечной системы отопления непросто.Широта, солнечная ориентация, бюджет, потери тепла, тип коллектора, требования к горячей воде для бытового потребления, эстетика и ожидаемые рабочие характеристики — все это факторы, требующие тщательного рассмотрения. При неограниченных средствах крыша с коллекторами может обеспечить 100% всех потребностей в горячей воде. Более реалистично, скромная «стартовая» система, состоящая из двух или более поглотителей, все же может дать важный импульс обычной системе отопления дома. Основные механические компоненты (насосы, теплообменник, элементы управления и т. Д.)) остаются неизменными независимо от того, сколько сборщиков может быть добавлено позже.

При работе с солнечной батареей важен реалистичный и долгосрочный вид. Конечно, солнце начинает окупать вложения каждый раз, когда попадает на коллекционера. Но иногда, когда вам действительно нужно тепло, его не будет. Даже в Аризоне, Нью-Мексико и Пуэрто-Рико бывают пасмурные периоды. Даже полный солнечный день в день зимнего солнцестояния обеспечит лишь слабую, короткую солнечную активность.

Но весной, летом и осенью ваши коллекционеры наполнятся энергией.Часто в эти периоды небольшое количество коллекторов будет обеспечивать 100% всех потребностей в отоплении и ГВС. Летом маловероятно, что какое-либо количество горячей воды может превысить объем поставки.

Итак, примите во внимание вышеперечисленные факторы, обсудите свои потребности в отоплении с одним из наших технических специалистов, и если солнечная энергия кажется жизнеспособным вариантом, компания Radiant Floor с радостью разработает для вас систему.

Для тех, кто интересуется деталями сантехники солнечной установки водонагревателя, включая фотографии, см. Нашу информацию о солнечной установке

Для получения подробной информации о наземной установке вакуумной трубки см. Нашу информацию о наземной вакуумной установке

Подробнее о ЗАЩИТЕ ОТ ПЕРЕГРЕВА для солнечной воды см. В нашем разделе Защита от солнечного перегрева

Солнечные водонагреватели | Министерство энергетики

Солнечные водонагреватели, также называемые солнечными системами горячего водоснабжения, могут быть экономичным способом получения горячей воды для вашего дома.Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и регуляторы, и пассивные, у которых нет.

Активные солнечные водонагревательные системы

Существуют два типа активных солнечных водонагревательных систем:

• Системы прямой циркуляции
  Насосы обеспечивают циркуляцию бытовой воды через коллекторы в дом.Они хорошо работают в климате, где редко замерзает.
• Системы косвенной циркуляции
  Насосы обеспечивают циркуляцию незамерзающего теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем течет в дом. Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но они обычно не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

• Пассивные системы со встроенным накопителем
  Они лучше всего работают в областях, где температура редко опускается ниже нуля. Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
• Системы Thermosyphon
  Вода течет через систему, когда теплая вода поднимается, а более холодная вода опускается. Коллектор необходимо установить под накопительной емкостью, чтобы в емкость поднималась теплая вода.Эти системы надежны, но подрядчики должны уделять особое внимание конструкции крыши из-за тяжелого резервуара для хранения. Обычно они дороже интегральных пассивных систем коллектор-накопитель.

Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется накопительный резервуар с хорошей изоляцией. Баки для хранения солнечной энергии имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель.В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

В жилых помещениях используются солнечные коллекторы трех типов:

• Плоский коллектор
  Стеклянные плоские коллекторы — изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную абсорбирующую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками . Плоские неглазурованные коллекторы, обычно используемые для солнечного обогрева бассейнов, имеют темную пластину-поглотитель, изготовленную из металла или полимера, без крышки или корпуса.
• Интегральные коллекторно-накопительные системы
  Также известные как системы ICS или партии , они имеют один или несколько черных резервуаров или трубок в изолированном застекленном ящике. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды. Их следует устанавливать только в условиях умеренно-морозного климата, поскольку наружные трубы могут замерзнуть в суровую и холодную погоду.
• Солнечные коллекторы с вакуумными трубками
  Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую трубку-поглотитель, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются для коммерческих приложений в США.

Солнечные водонагревательные системы почти всегда нуждаются в резервной системе в пасмурные дни и в периоды повышенного спроса. Обычные накопительные водонагреватели обычно обеспечивают резервное копирование и могут уже быть частью солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система накопления со встроенным коллектором уже накапливает горячую воду в дополнение к накоплению солнечного тепла, она может быть оснащена водонагревателем без резервуара или водонагревателем по запросу в качестве резервного.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной водонагревательной системы необходимо сделать следующее:

Также необходимо изучить различные компоненты, необходимые для солнечных водонагревательных систем, в том числе следующие:

Установка и обслуживание Система

Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, местные строительные нормы и правила и вопросы безопасности; поэтому лучше всего обратиться к квалифицированному подрядчику по установке солнечных тепловых систем.

После установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к техническому обслуживанию со своим поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие традиционные компоненты водяного отопления требуют того же обслуживания, что и обычные системы.Стекло может потребоваться в сухом климате, где дождевая вода не обеспечивает естественного ополаскивания.

Регулярное обслуживание простых систем может проводиться не чаще, чем каждые 3–5 лет, предпочтительно подрядчиком по солнечной энергии. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше об обслуживании и ремонте солнечных водонагревательных систем.

При отборе потенциальных подрядчиков для установки и / или технического обслуживания задайте следующие вопросы:

• Есть ли у вашей компании опыт установки и обслуживания солнечных водонагревательных систем?
  Выберите компанию, у которой есть опыт установки системы нужного вам типа и обслуживания выбранных вами приложений.
• Сколько лет у вашей компании есть опыт монтажа и обслуживания солнечного отопления?
  Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
• Имеет ли ваша компания лицензию или сертификат?
  В некоторых штатах требуется наличие действующей лицензии сантехника и / или подрядчика по солнечной энергии. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование с советом по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков, получивших государственную лицензию.

Повышение энергоэффективности

После того, как ваш водонагреватель правильно установлен и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения, которые помогут снизить ваши счета за нагрев воды, особенно если вам требуется резервная система. Некоторые энергосберегающие устройства и системы дешевле устанавливать вместе с водонагревателем.

Другие варианты водонагревателя

10 наиболее часто задаваемых вопросов о водяном отоплении

Лучистое напольное отопление становится все более популярным способом обогрева вашего дома, и как относительно новое решение в области отопления, мы понимаем, что у вас могут возникнуть некоторые вопросы по основным принципам этой технологии.В этом руководстве мы ответим на некоторые из ваших наиболее часто задаваемых вопросов.

1. Что такое теплый пол?

Лучистые полы с подогревом — это современный и энергоэффективный способ обогрева вашего дома без необходимости использования громоздких радиаторов.

Напольные обогреватели используют технологию лучистого тепла для обогрева помещения. Лучистое отопление нагревает комнату с нуля прямо до предметов и людей в комнате, в отличие от центрального отопления, которое фокусируется на нагревании воздуха в комнате.Лучистое отопление — это гораздо более энергоэффективный способ внести комфорт в пространство, поскольку теплый воздух имеет привычку выходить из комнаты.

Напольные обогреватели также требуют меньше энергии для работы, производя такой же комфортный уровень тепла, как и традиционная система центрального отопления, что делает систему подогрева более чистым способом обогрева вашего дома, а также экономит ваши деньги на счетах за электроэнергию.

2. Безопасен ли теплый пол с подогревом?

Полы с подогревом зарекомендовали себя как очень безопасное решение для обогрева вашего дома.Как «невидимая» система , и в отличие от радиаторов центрального отопления, напольные обогреватели не имеют горячих поверхностей или открытых нагревательных элементов, о которых вы можете пораниться. С этими системами также отсутствует риск поражения электрическим током. Лучистые обогреватели также полезны для вашего самочувствия, поскольку они сохраняют воздух в помещении более свежим за счет уменьшения циркуляции пыли — распространенной проблемы в помещениях с центральным отоплением.

Наши продукты имеют международно признанные сертификаты безопасности , в том числе знак Intertek BEAB Approved Mark, BEAB Component Mark, ETL Approved Mark, а также знаки CSA и CSAus. Щелкните здесь, чтобы узнать больше о наших аккредитациях. (warmup.co.uk/about/best-accreditations)

Для гарантированной безопасности важно, чтобы ваша система отопления всегда устанавливалась квалифицированным специалистом по установке , который раньше работал с подогревом полов.

3. Сэкономит ли я деньги с помощью лучистого теплого пола?

Лучистое отопление — это энергосберегающее отопительное решение для вашего проекта, которое может обеспечить значительную экономию на ваших счетах за отопление .Полы с подогревом нагреваются быстрее, чем центральное отопление, и работают при более низких температурах, производя такой же уровень тепла. Вы можете максимизировать эффективность напольного обогревателя, установив систему с нашими изоляционными плитами , которые могут сократить время нагрева и помочь предотвратить утечку тепла из комнаты, и управляя системой с помощью интеллектуального термостата Warmup Smart Thermostat вместе с нашим MyHeating и приложения AutoSwitch , которые могут сэкономить вам до 378 фунтов стерлингов в год на ваших ежегодных счетах за электроэнергию.

Стоимость покупки системы и ее установки зависит от размера и объема вашего проекта. Водные системы более дороги в приобретении и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, в то время как наши электрические системы имеют конкурентоспособные цены, но полагаются на электроснабжение от сети, которое обычно имеет более высокие тарифы на электроэнергию. Установка системы с ослабленным проводом с сопутствующей изоляцией и контроллером отопления в ванной обычного размера будет стоить около 470 фунтов стерлингов + НДС и затраты на установку, но стоимость этого может быть покрыта за счет долгосрочной экономии на счетах за отопление.

Получите смету сегодня или узнайте больше о затратах и ​​текущих расходах на систему Warmup.

4. Как работают теплые полы?

Электрические обогреватели для пола состоят из электрических нагревательных проводов , часто образованных в виде нагревательного мата, которые устанавливаются под отделкой пола и проводят электричество и преобразуют эту энергию в оптимальную тепловую мощность излучения. График температуры и нагрева системы контролируется и регулируется с помощью специального термостата.

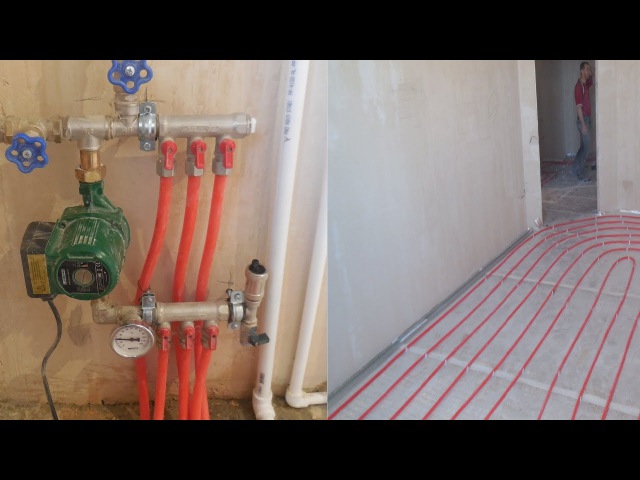

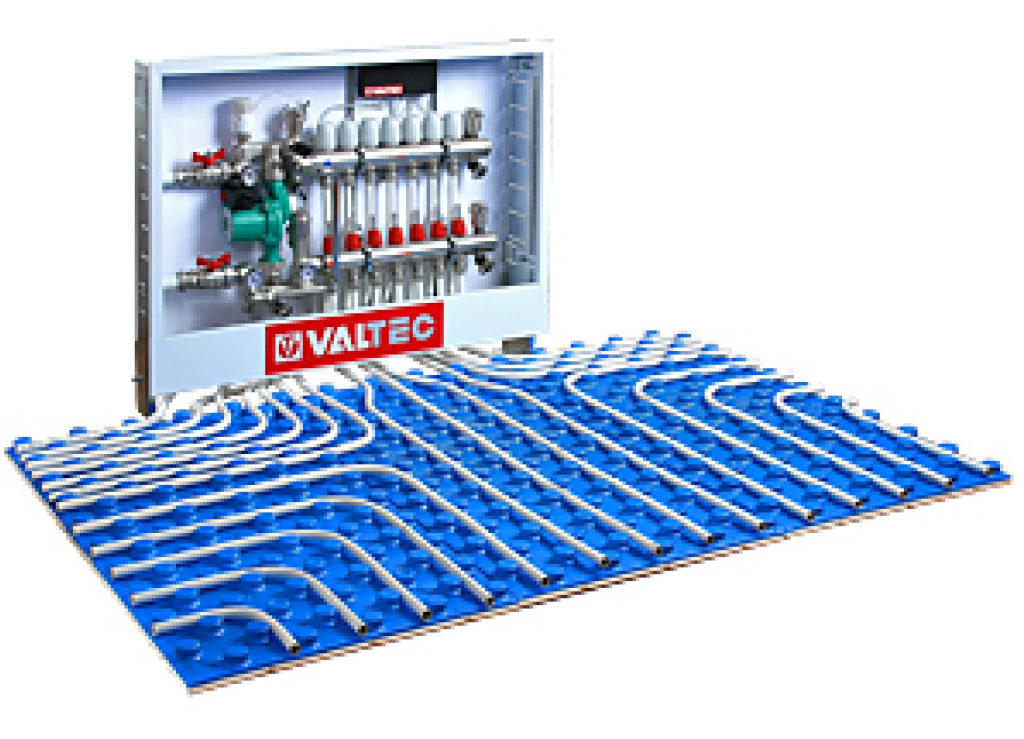

В системах водяного теплого пола, также известных как гидронные системы, используются трубы отопления , которые распределяют теплую воду по всей системе для лучистого обогрева помещения. Эта вода смешивается из горячей воды из вашего источника тепла (например, комбинированного котла или грунтового теплового насоса) и более холодной воды из трубопроводов через коллектор, который регулирует давление, температуру и поток. Чтобы узнать больше о том, как работают манифольды, прочтите наше руководство.

5. Какие существуют основные варианты подогрева пола?

Warmup предлагает водяной обогреватель и электрический обогреватель .Оба варианта подходят для использования в проектах нового строительства и ремонта.

Также популярным выбором является решение для лучистого отопления hybrid . Электрические системы могут быть установлены в качестве вторичных источников тепла в проекте, который, например, будет в первую очередь отапливаться системой центрального отопления. Вы также можете установить электрические и гидравлические системы для одновременного обогрева дома.

6. Какая отделка пола лучше всего подходит для лучистого отопления?

Независимо от того, какую отделку пола вы используете в проекте, для вас найдется лучистый напольный обогреватель Warmup.

Камень и плитка благодаря своим естественным теплопроводным свойствам идеально подходят для обогрева полов. Для деревянного пола вы можете использовать натуральную или конструкционную древесину, однако мы рекомендуем более тонкую и плотную древесину, чтобы обеспечить оптимальную производительность системы отопления.

Камень или керамическая плитка «Подходит для полов с подогревом, что делает их идеальным выбором для ванных комнат и кухонь. Плитка быстро нагревается и помогает равномерно распределять тепло от обогревателя по комнате.Система развязки DCM-PRO разработана для использования с плиточными полами; его мембрана оснащена технологией предотвращения разрушения, которая может защитить вашу плитку от потенциальных трещин, вызванных движением чернового пола.

Более мягкие типы полов, такие как ковровое покрытие или виниловое покрытие , можно обогревать с помощью широкого спектра наших систем водяного и электрического обогрева, причем фольгированный обогреватель является отличным выбором для обогрева помещений с ковровым покрытием.

Прочтите наше руководство по лучшим напольным покрытиям для лучистого отопления здесь

7.Подходит ли теплый пол для моего проекта?

Идеальный обогреватель для вашего проекта зависит от нескольких ключевых моментов:

• пространства, в котором вы его устанавливаете,
• его размера и высоты потолка
• отделки пола, с которой вы будете использовать его с

Как правило Практически, мы предлагаем установить электрических систем для проектов реконструкции или для использования в небольших жилых помещениях и систем водоснабжения для новых проектов или больших пространств. Это связано с тем, что электрические напольные обогреватели имеют гораздо меньшую высоту застройки пола, чем водяные системы, и предлагают более быстрое время установки.

Если вы ремонтировали ванную комнату с керамической напольной плиткой, мы бы порекомендовали нашу электрическую систему DCM-PRO, которая была специально разработана для таких проектов. Если вы работали над большим строительным проектом, например, строили собственный дом, мы можем порекомендовать установить систему водяного теплого пола, такую ​​как Clypso System, которую вы должны указать на этапах проектирования, чтобы учесть ее высоту надстройки пола.Вы также можете модернизировать лучистый обогреватель в старинной собственности; Наша система перекрытий с балками Econna была разработана для использования с традиционными деревянными полами с деревянными балками и деревянными балками.

Все наши напольные обогреватели должны устанавливаться квалифицированным монтажником, который ранее устанавливал полы с подогревом, и должен быть проведен расчет теплопотерь, чтобы понять требования к обогреву помещения.

Для получения дополнительных советов воспользуйтесь нашим онлайн-селектором здесь.

8. Какова толщина системы теплого пола?

Многие из наших систем подогрева пола практически не влияют на высоту застройки пола.

Электрическая система со свободным проводом имеет самый тонкий нагревательный провод на рынке, всего 1,8 мм. — это означает, что этот нагреватель можно установить практически в любом пространстве с минимальным влиянием на наплыв пола. Система StickyMat также представляет собой отличное низкопрофильное решение; он имеет толщину всего 3 мм и обеспечивает быстрый монтаж. Системы Loose Wire и StickyMat могут быть установлены внутри слоя клея для плитки или выравнивающего состава, поэтому высота пола не будет увеличиваться.

Гидравлические системы Warmup обычно сильнее влияют на уровень пола, поэтому лучше всего определять систему водяного отопления на ранней стадии процесса проектирования нового здания. Однако наша водная система Total-16 — отличный выбор, если вы беспокоитесь о том, чтобы поднять пол; при глубиной всего 16 мм его можно установить во многих проектах ремонта без значительных изменений пространства.

9. Нужен ли мне специальный термостат для управления системой теплого пола?

Все нагреватели пола управляются определенным термостатом или серией термостатов в зависимости от масштаба вашего проекта.Warmup предлагает широкий выбор термостатов в соответствии с вашими требованиями, независимо от того, предпочитаете ли вы термостат Smart или более простой термостат с циферблатом.

4iE Smart WiFi Thermostat работает с вашим смартфоном для удаленного доступа и создания интуитивно понятного автоматического графика отопления для вашего дома. Или наш программируемый термостат Tempo позволяет вам установить график нагрева вручную.

Нашими интеллектуальными термостатами также можно управлять с помощью других интеллектуальных технологий в вашем доме, таких как Amazon Echo — чтобы узнать больше об этом, прочитайте наше руководство здесь .

10. Сколько времени нужно для нагрева водяного теплого пола?

Электрические напольные обогреватели обеспечивают быстрый нагрев раз , но точное время, необходимое для нагрева комнаты, зависит от нескольких переменных, таких как:

• Размер комнаты
• Потери тепла и изоляция площади
• Используемая отделка пола.
• Тип системы и источник тепла

Однако можно ожидать, что электрический напольный обогреватель в ванной комнате, облицованной плиткой, достигнет оптимальной комфортной температуры всего за 20 минут .Для первоначального нагрева водяным системам требуется больше времени, но после того, как они заработают эффективно, вырабатывается более постоянное тепло.

Идеальная температура, при которой должен работать теплый пол, также варьируется; для дерева, ковров и виниловых полов мы рекомендуем максимальную температуру нагрева 27 градусов, а для камня и плитки — чуть более высокую температуру — 29 градусов.

System Planning — Radiant Design & Supply, Inc.

КРИТИЧНОСТЬ СОЛНЕЧНОЙ ТЕПЛОВОЙ СИСТЕМЫ С ВЫСОКОЭФФЕКТИВНОЙ СИСТЕМОЙ НАПОЛЬНОГО ОТОПЛЕНИЯ КОТЛА

Напольное отопление и органы управления котлом

Рекомендуемая нами система подогрева пола работает в зависимости от погодных условий Чувствительный регулятор сброса наружного воздуха, встроенный в котел.Эти органы управления регулируют температуру воды в системе теплого пола в соответствии с температурой наружного воздуха. Это средство управления системой отопления обеспечивает регулируемую температуру воды для лучистого пола, которая производит достаточно тепла, чтобы поддерживать равномерно комфортную температуру в помещении без циклического переключения термостата.

Этот метод управления обеспечивает равномерную лучистую температуру пола, которая изменяется медленно и пропорционально изменениям наружной температуры. Изменения наружной температуры, включая резкие перепады температуры (метель) и повышение температуры (Chinook), автоматически компенсируются, поэтому температура в помещении остается постоянной.Система полагается на термостаты только для ограничения температуры зоны.

Что еще более важно, температура воды в системе отопления ограничивается самой низкой температурой, необходимой для фактической нагрузки отопления. Такой низкотемпературный режим работы является отличительной чертой систем теплого пола. Дома с высокими эксплуатационными характеристиками можно обогревать в проектных условиях с температурой отопительной воды, приближающейся к желаемой температуре помещения.

Помимо комфорта, эти низкие температуры отопительной воды также обеспечивают наиболее эффективную работу любого используемого источника тепла, включая конденсационные газовые котлы и особенно солнечные системы.

Конденсационные котлы, такие как Vitodens, называются так потому, что они достигают очень высокого КПД 96% + за счет отвода скрытой теплоты водяного пара из дымовых газов. Однако для конденсации паров дымовых газов в жидкую воду необходимо эксплуатировать теплообменник котла при температурах отопительной воды ниже точки росы, то есть менее 120 ° F.

Контроллер сброса, встроенный в котел Vitodens, регулирует процесс горения и регулирует температуру теплоносителя на минимально возможном уровне, чтобы способствовать этой конденсации.Особенностью котла Vitodens является то, что он поддерживает очень высокую эффективность сгорания при рекордно низком уровне выбросов даже при очень низкой мощности горения.

Солнечные системы

Эффективность работы солнечных коллекторов сильно зависит от потерь тепла из коллектора в окружающий воздух. По этой причине лучшие солнечные системы предназначены для того, чтобы всегда тщательно подвергать солнечный коллектор воздействию минимальных доступных температурных нагрузок. В домашних условиях это обычно холодная питьевая вода, которая превращается в горячую воду для бытовых нужд.Вся нагрузка по нагреву воды для бытового потребления состоит из повышения температуры поступающей холодной воды с минимальных 40 ° — 50 ° до максимальных 125 ° — 140 °. *

Частично именно эта холодная вода на входе делает нагрев воды для бытового потребления, как правило, самым эффективным. лучшее из солнечных тепловых приложений. Специализированные солнечные системы водяного отопления для бытовых нужд способны выполнять большую часть полезной работы — и компенсировать более традиционное топливо — при таких низких температурах нагрузки.

По этой причине жизненно важно, чтобы при проектировании солнечных систем особое внимание уделялось массиву коллекторов для решения этой низкотемпературной нагрузки изолированно от других источников тепла.

Если резервному источнику тепла разрешено обеспечивать необходимое повышение температуры воды для бытового потребления напрямую и немедленно, то полезность солнечной системы для нагрева горячей воды для бытового потребления практически падает до нуля. Проще говоря, если вода уже нагрета за счет резервного топлива, значит, работа сделана.

Обычные специализированные солнечные водонагревательные системы обычно выделяют накопительный бак для солнечной системы, чтобы изолировать поступающую холодную воду от резервного источника тепла, так что максимально возможного температурного подъема, необходимого для получения рабочей температуры, обеспечивается солнечными батареями. система в одиночку.Специальная солнечная система нагрева воды для бытовых нужд обеспечивает значительную экономию энергии за счет предварительного нагрева поступающей воды до более высокой температуры перед тем, как используется резервный нагреватель для повышения температуры воды до использования.

Критика проектирования — Избегайте этих ошибок

Конструкция с негативными последствиями, которые мы видели, показывает резервуар для хранения, который оснащен теплообменным змеевиком в нижней части резервуара, а также резервуар меньшего размера, предназначенный для хранения питьевой воды. вода, взвешенная в верхней части резервуара.

Предполагается, что кожух подвесного бака служит единственной поверхностью теплообмена для обеспечения теплом бытовой воды из бака большего размера. Также предполагается, что змеевик на дне большего резервуара должен быть подключен к солнечным коллекторам.

В конструкции указано, что конденсационный котел предназначен для непосредственного нагрева большего внешнего резервуара и использует насос для перемещения нагретой воды из котла в больший резервуар. Показан другой насос, который предназначен для циркуляции воды системы отопления через резервуар большего размера в систему отопления помещения.

У этой конструкции сразу несколько заметных негативных последствий.

— Бытовая вода не изолирована от котла в качестве источника тепла. Чтобы обеспечить подачу горячей воды по запросу в любое время, необходимо управлять котлом таким образом, чтобы поддерживать в большем резервуаре температуру выше (для целей теплообмена) требуемой температуры подачи горячей воды для бытового потребления. Я предполагаю, что этот больший резервуар должен поддерживаться в диапазоне 140 °, чтобы обеспечить адекватную подачу горячей воды для бытового потребления в диапазоне 120 ° — 130 °.

— Поскольку котел может напрямую и незамедлительно адресовать входящую холодную воду для бытового потребления, солнечная система будет иметь небольшую нагрузку на нагрев воды для бытового потребления или совсем ее не будет.

— В отличие от специализированных солнечных водонагревателей и других конструкций солнечного отопления с комбинированной нагрузкой, эта система требует, чтобы тепло передавалось дважды на воду для бытового потребления, дополнительно изолируя солнечную систему от нагрузки нагрева воды для бытового потребления.

— Поскольку котел будет постоянно поддерживать бак в горячем состоянии (минимум 130 ° — 140 °), это будет обеспечивать минимальную температуру, при которой солнечная система может работать.Для выполнения полезной работы солнечные коллекторы должны достигать температуры на 10–20 ° выше, чтобы они могли работать.

— Температурный диапазон, в котором котел поддерживает больший резервуар (130 ° -140 °), достаточно высок, чтобы препятствовать высокоэффективной конденсационной работе котла и может избежать инвестиций в конденсационный котел.

— Как для отопления помещений, так и для нагрева воды, эффективная работа конденсационного модулирующего котла с небольшой массой в значительной степени сдерживается большим резервуаром для воды.Конструкция не позволяет котлу напрямую обращаться к какой-либо тепловой нагрузке. Вместо этого котел всегда должен преодолевать тепловую массу и связанные с ней тепловые потери большого накопительного бака. Обременение либо резервной системой нагрева воды для бытового потребления, либо системой отопления помещений этой дополнительной тепловой массой крайне контрпродуктивно. Это делает систему вялой и невосприимчивой и снижает эффективность в результате более высоких тепловых потерь.

— Без дополнительных настроек температуры воды, используемой для отопления помещений, температура воды в большом накопительном баке почти всегда будет слишком высокой для погодных условий.

Это будет особенно верно, поскольку солнечная система производит температуру намного выше той, которая необходима только для производства воды для бытовых нужд. Это приведет к короткому циклу работы сияющих полов и может вызвать колебания температуры в помещении, особенно при изменении погодных условий. Следует вообще избегать очень высоких температур воды.

— Поскольку котел разжигает большой накопительный бак на минимальную настройку температуры, необходимую для поддержания нагрева воды для бытового потребления, и потому что теплые полы не работают при минимально возможной температуре воды для данных условий — ни в бойлере, ни в солнечной системе. смогут справиться с отопительной нагрузкой помещения при более низких температурах, которые были бы возможны с другими конструкциями.

— Конструкция самого резервуара для хранения является проблемой. Наш опыт работы с такими конструкциями типа «бак в баке» не очень хорош, и мы знаем, что есть альтернативы получше. Мы обнаружили, что поверхность теплообмена дает менее чем адекватный отклик, который уменьшается с неизбежным засорением. Эти резервуары нельзя полностью опорожнить, поскольку все трубопроводы входят сверху. Теплообменники не подлежат очистке, так как в них нет чистящих отверстий или отверстий, характерных для резервуаров других конструкций.Следствием этого является то, что, если или когда происходит сбой в танке, его нельзя обслуживать, а необходимо заменить.

* Способность выполнять полезную работу при низких температурах — одна из нескольких характеристик специализированных солнечных систем водяного отопления , которые делают их более экономически привлекательными, чем другие солнечные системы, особенно для отопления помещений.

Система управления солнечными батареями просто сравнивает температуру солнечных коллекторов с температурой солнечной тепловой нагрузки и активирует солнечный накопительный циркуляционный насос только в том случае, если солнечные коллекторы достаточно «горячее» или имеют более высокую температуру, чем нагрузка.

Обычно солнечные коллекторы должны быть на 10–20 ° выше нагрузки, чтобы преодолевать тепловое сопротивление теплообменника в контуре и выполнять полезную работу. Разница температур, необходимая для работы теплообменника, называется «включенным дифференциалом».

Элементы управления солнечными батареями также включают в себя «дифференциал выключения», который устанавливает минимальный положительный перепад температур, при котором циркуляционный насос должен работать. Если системе разрешено работать при отрицательном перепаде температур, тепло будет отводиться назад от резервуара для хранения тепла и теряться через солнечные коллекторы.

Комплект для пола с солнечным лучистым обогревом — плита на уровне для LEED, пассивный, ZNE

Сбор солнечного тепла из окон, выходящих на южную сторону, — отличный способ сэкономить деньги и энергию на отопление, а бетонный пол — одна из лучших поверхностей для сбора и хранения тепла. Но прирост энергии не настолько велик, чтобы жить на этаже, который вам просто не нравится. Возможно, вы уже видели это, но вот наша страница о пассивном отоплении —

Пассивное солнечное отопление — как согреть дом солнцем

Даже если вы положите напольное покрытие на бетонную плиту, вы все равно получите эффект температурного баланса тепловой массы, если он будет изолирован снизу и, следовательно, сохранен внутри оболочки вашего здания.Более темные цвета идеально подходят для поглощения тепла, но в пределах дома преимущество более темных полов в теплопередаче не так ярко выражено.

Причина в том, что как только энергия входит в ваш дом (например, свет через окно), она входит. Затем она либо поглощается полом, либо отражается от пола, и в этом случае она затем ударится по другой поверхности в вашем доме. дома и тепло будет частично поглощаться там. Часть света снова будет отражаться в сторону окна, но в этот момент вы в значительной степени расщепляете волосы.

Иными словами, не беспокойтесь о цвете пола или о том, чтобы накрыть плиту напольным покрытием, которое сделает вас более комфортным и счастливым.

Лучистые полы с подогревом работают лучше всего, когда нет ничего, что могло бы замедлить передачу тепла, как, например, деревянный или пробковый пол, но, опять же, эффект не настолько выражен, чтобы вы беспокоились об этом. Лучше всего заранее проинформировать проектировщика HVAC, если вы планируете добавить напольное покрытие, чтобы они могли определить значение R и то, как на него повлияет, но в худшем случае это немного замедлит подачу тепла, но пока вы сохраняете при определенной температуре вы действительно не заметите большой разницы.Деревянные полы также будут более комфортными, если пол не подогревается, из-за меньшей теплопроводности тепла между вашими ногами и полом.

Наш последний демонстрационный дом — это сборный дом, установленный на полу с солнечным воздушным обогревом и полированной бетонной плитой. Высококачественные сборные дома, как правило, более доступны по цене, чем дома, построенные на месте, и, если вам интересно, они доступны в Онтарио. Здесь вы можете увидеть наши пассивные дома и готовые к стандарту LEED сборные дома, некоторые из которых ориентированы на пассивное получение солнечного тепла, так что, возможно, что-то там удовлетворит ваши потребности.Вот еще несколько страниц, которые могут вам понравиться во время исследования, надеюсь, это поможет!

Предотвращение перегрева солнечного коллектора

Даже полностью работающая солнечная гидронная система отопления может перегреться, и это наиболее вероятно, когда много солнца, но тепло не может быть использовано. Это может произойти по нескольким причинам, но чаще всего:

1) когда тепло не требуется, потому что все тепловые нагрузки удовлетворены, или
2) из-за сбоя питания, отказа насоса или отказа управления в системах сбора, хранения или распределения тепла.

Тепло начинает накапливаться в контуре солнечного коллектора, когда оно не используется для полезного обогрева, и, если его не остановить, может достичь точки кипения жидкости. Перегрев часто сопровождается стуком парового удара в солнечном коллекторе тепла; пропиленгликоль может начать готовиться и стать коричневым, а затем становится все более кислым. Шлейф пара может появиться на любом открытом поплавковом вентиляционном отверстии, и из предохранительного клапана может начаться капание или разбрызгивание жидкости, в то время как предохранительный клапан давления и температуры (P&T) на резервуарах для хранения тепла может начать выпускать горячую воду.

Условия, вызывающие перегрев, могут происходить только один раз в год или даже реже, но когда это происходит, результаты могут варьироваться от раздражающих неудобств в лучшем случае до серьезного отказа системы отопления в худшем случае. Правильно спроектированная система всегда должна использовать средства управления и стратегии, которые могут безопасно и надежно рассеивать избыточное тепло, а также обеспечивать температурную защиту во время отключения электроэнергии в солнечный день.

Четыре основных «отказоустойчивых» стратегии солнечного перегрева

Предотвращение перегрева входит практически в каждую систему солнечного отопления, которую мы проектируем в наши дни, и как пассивные, так и активные множественные стратегии обычно включаются вместе, чтобы обеспечить подход «ремень и подтяжки».Четыре самых надежных и безотказных метода, которые мы используем сегодня, следующие:

1. Самоохлаждающаяся система ребер термосифона (TSC). Ребристые трубки TSC могут быть добавлены к любому блоку плоских солнечных коллекторов, если трубопровод внутри коллектора соответствует некоторым простым требованиям. То есть коллекторы должны иметь конфигурацию «арфы» с внутренними коллекторами (верхним и нижним), расположенными горизонтально, с прямыми параллельными стояками, идущими вертикально.

На Рис. 98-1 показана фотография системы пассивных самоохлаждающихся оребренных труб, установленной на задней части группы из восьми солнечных коллекторов.

Термосифонирование можно определить как движение жидкости по водопроводному контуру, вызванное только разницей температур в контуре (жидкость «перекачивается» только за счет тепла). Горячая жидкость менее плотная, чем холодная, поэтому, когда она находится в контуре, холодная жидкость имеет тенденцию опускаться вниз, а горячая жидкость имеет тенденцию всплывать вверх. Этот принцип можно использовать для рассеивания солнечного тепла за счет включения охлаждающих ребер в контур.

Рисунок 98-2 показывает, насколько простыми могут быть детали водопровода при подключении петли TSC к группе плоских коллекторов.Обычный наклон панели позволяет горячей жидкости подниматься вверх за счет естественной конвекции, а наклон ребристых труб в задней части позволяет холодной жидкости стекать вниз и снова попадать в нижнюю часть коллекторов. В солнечный день, если солнечный циркуляционный насос останавливается, поворотный обратный клапан внизу легко открывается в ответ на тепловой поток, и охлаждение происходит за счет естественной конвекции. Когда циркуляционный насос включается, охлаждающий контур закрывается с помощью пассивного обратного клапана, который закрывается в ответ на относительно высокий расход и давление, создаваемые циркуляционным насосом.Таким образом, охлаждающий поток термосифона продолжается, пока солнце излучает тепло, и останавливается, когда циркуляционный насос снова включается.

2. Система ребер самоохлаждения (PVSC) с фотоэлектрическим приводом. Некоторые солнечные коллекторы не могут должным образом охлаждаться термосифонным потоком. Например, коллекторы с плоскими пластинами, в которых используется змеевидный путь потока или другое внутреннее трубопроводное устройство «без арфы», не могут использоваться с системой TSC, описанной выше. К массиву коллектора все еще может быть добавлен контур охлаждающих ребер, но он должен закачиваться с помощью солнечного циркуляционного насоса, чтобы обеспечить надлежащий поток для охлаждения.В этих случаях мы используем фотоэлектрический солнечный циркулятор и небольшую солнечную электрическую панель, чтобы система охлаждения продолжала работать от солнечной энергии даже во время сбоя в электросети.

На Рис. 98-3 показана фотография фотоэлектрической системы самоохлаждения, в которой используется модуль солнечного насоса Caleffi с опцией фотоэлектрического насоса, установленной в начальной школе в Альбукерке.

3. Конфигурация солнечного коллектора с обратным стоком. Солнечные системы отопления с обратным дренажом также отлично выдержат перегрев и перебои в электроснабжении, потому что коллекторы опустошаются, когда солнечный насос теряет мощность.Вода чаще всего используется в качестве собирающей жидкости и стекает под действием силы тяжести по подающим трубам в сборный резервуар для слива в закрытом помещении всякий раз, когда система отключается. Воздух из обратного дренажного бака заменяет воду, которая защищает панели и трубы на открытом воздухе от замерзания или кипения. Панели и подводящие трубы должны быть правильно подобраны по размеру и наклонены для быстрого и полного дренажа во избежание поломки при замерзании. Змеевиковые коллекторы и некоторые другие типы коллекторов с плоской пластиной и откачиваемой трубкой нельзя использовать в конфигурации с обратным сливом, поэтому следуйте рекомендациям производителя.

4. Конфигурация перегрева пароотводного коллектора. Другой распространенной пассивной стратегией, используемой в гликолевых системах с замкнутым контуром, является метод расширительного бака с обратным паром. Это не предотвращает попадание высокотемпературного пара в солнечные тепловые коллекторы во время сбоя питания, а скорее позволяет пару заполнять панели без потери какой-либо жидкости коллектора. Объем жидкого гликоля, который вытесняется паром, когда он накапливается внутри горячих коллекторов, будет пытаться найти убежище в расширительном баке гликоля.Если расширительный бак достаточно большой и был установлен с надлежащим давлением воздуха, это может предотвратить утечку гликоля через предохранительный клапан. После захода солнца, когда пар конденсируется внутри коллекторов и давление воздуха (в расширительном баке) заставляет гликоль обратно в солнечный контур, система будет продолжать работать в обычном режиме до тех пор, пока электрическая мощность, насосы, клапаны и элементы управления будут в рабочем состоянии. не поврежден и давление гликоля не упало слишком низко.

Системы обратного пара работают лучше всего, когда коллекторы и соединительный трубопровод установлены так, чтобы спускать воду вниз к расширительным бакам, подобно тому, как выполняется обратная канализация.Приемный объем жидкости в расширительном баке должен быть как минимум равен объему жидкости самих солнечных коллекторов.

Другие распространенные стратегии солнечного перегрева (менее отказоустойчивые)

Некоторые из наиболее распространенных сегодня методов контроля солнечного перегрева не являются полностью надежными. Это связано с тем, что они обычно зависят от активного электрического управления или циркуляционных насосов для обеспечения охлаждения солнечных коллекторов. В наших установках мы комбинируем методы обеспечения отказоустойчивости, описанные выше, с большинством стандартных средств управления, перечисленных ниже, чтобы обеспечить наиболее полное и избыточное управление перегревом.Так, например, мы обычно объединяли числа 1 и 4 выше с A, B, C и E ниже в большинстве наших недавних установок.

A. Наклон или фиксированное затемнение коллектора. В любой солнечной комбинированной системе необходимо тщательно продумывать наклон коллектора, чтобы максимизировать сбор тепла в сезон, когда это необходимо, и минимизировать его, когда в нем нет необходимости. Например, крутой наклон от 65 градусов к вертикали будет способствовать зимнему сбору и избавит от значительной части летней жары в большинстве стран США.С. локации. Крутой наклон можно также увеличить с помощью тщательно спроектированного фиксированного свеса крыши для летнего затенения (обычно на стеновых панелях), чтобы при необходимости еще больше снизить приток тепла летом.

Б. Ночная циркуляция танка-охлаждение через коллектор. Плоские панели можно использовать ночью для охлаждения. Это называется радиационным охлаждением ночного неба (NSRC). Охлаждение NSRC может быть выполнено с использованием застекленных плоских солнечных панелей или, что еще лучше, с использованием неглазурованных плоских панелей (часто используемых для обогрева бассейнов).Во многие недавние установки мы включили настройки управления, которые позволяют охлаждать теплые полы в ночное время летом за счет включения солнечных коллекторов в обратном направлении в ночное время. Аналогичные функции управления могут быть запрограммированы для отвода тепла в ночное время от перегрева водяных баков, когда накопленное тепло не потребляется.

C. Активный отвод тепла (на землю, фанкойл или зону). Распространенной практикой является программирование системы управления на рассеивание тепла с использованием теплоаккумулирующей способности существующих резервуаров с горячей водой, пола гаража, тающего льда на тротуаре (или других обычных зон нагрева кирпичной кладки) для контролируемого охлаждения коллекторов.В некоторых случаях это можно использовать в качестве накопителя тепла для предварительного нагрева пола в гараже на зиму или для выполнения другой полезной стратегии накопления тепла.

Существующие конвекторы с ребристыми трубами или фанкойлы также иногда используются для прерывистого охлаждения. При правильном управлении комфорт человека не снижается, и пар предотвращается в коллекторах с использованием существующих контуров в полу или в земле. Использование существующего оборудования распределения тепла для контроля перегрева может устранить необходимость в более сложных надстройках системы охлаждения.Такой подход может продлить срок службы солнечного нагревательного оборудования, поддерживая его в более умеренном температурном диапазоне во время нормальной работы. Однако он не будет обеспечивать температурную защиту во время отключения электроэнергии в солнечный день, если не будет включена автоматическая аварийная подача электроэнергии.

D. Тепловой разъединитель OEM, вентиляция или рассеивание тепла. Узнайте у предпочитаемого вами производителя оригинального оборудования (OEM) поставщика солнечного оборудования, что нового в системе охлаждения. Производители солнечных батарей задумывались об этом уже некоторое время, и наряду с новыми элементами управления некоторые из них придумали и другие интересные продукты.Например, Apricus и Butler Sun Solutions предоставляют оборудование для отвода тепла, которое работает за счет отвода жидкости с тепловым расширением в систему охлаждения.

Производители коллекторов также подумали об охлаждении. Некоторые вакуумные трубчатые коллекторы (например, Thermomax) имеют отключение по верхнему пределу температуры, встроенное в каждую трубку, а EnerWorks предлагает модель коллектора с плоской пластиной, которая включает систему вентиляции, активируемую нагревом, встроенную в раму. Эти OEM-стратегии охлаждения сильно отличаются друг от друга и предназначены для их собственных комплексных систем, которые обычно доступны с небольшими конструкциями для нагрева воды для бытового потребления.

E. Обдув P&T горячей воды. Каждый резервуар для горячей воды под давлением должен иметь P&T клапан из соображений безопасности, требуемых правилами водопровода. Когда водяной бак, нагретый солнечными батареями, становится слишком горячим, продувка P&T охлаждает его добавлением подпиточной воды, поскольку перегретая вода сдувается. Клапан P&T не предназначен для управления работой, поэтому, когда это произойдет, скрестите пальцы и надейтесь, что клапан P&T перестанет протекать позже, когда все остынет. Это последняя система охлаждения, которая не рекомендуется для нормальной работы.

Заявление об ограничении ответственности: Эти статьи предназначены для жилых и небольших коммерческих зданий площадью менее десяти тысяч квадратных футов. Основное внимание уделяется гликоль / гидронным системам под давлением, поскольку эти системы могут применяться в зданиях различной геометрии и ориентации с небольшими ограничениями. Торговые марки, организации, поставщики и производители упоминаются в этих статьях только в качестве примеров для иллюстрации и обсуждения и не представляют собой никаких рекомендаций или одобрений.Предыдущие выпуски этой рубрики можно найти в архивах на сайтах TMB Publishing и SolarLogic LLC.

Bristol Stickney занимается проектированием, производством, ремонтом и установкой систем солнечного гидронного отопления более 30 лет. Он имеет степень бакалавра наук в области машиностроения и является лицензированным подрядчиком в области машиностроения в Нью-Мексико. Он является главным техническим директором компании SolarLogic LLC в Санта-Фе, штат Нью-Мексико, где он участвует в разработке систем управления солнечным отоплением и инструментов проектирования для профессионалов в области солнечного отопления.Посетите www.solarlogicllc.com для получения дополнительной информации.

Гидравлические системы водяного теплого пола (плюсы / минусы, типы, стоимость)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Одно из тех многих нововведений, которые только сейчас открываются заново, лучистые полы с подогревом существуют на протяжении веков (возможно, даже дольше).

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось очень эффективным, хотя технологии того времени были небезопасны.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века.Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант — более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяные полы с подогревом, основан на тех же основных принципах, что и традиционное радиаторное отопление.Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Непрямые водонагреватели: как они работают и почему вам нужен один

Как работает водяной теплый пол?

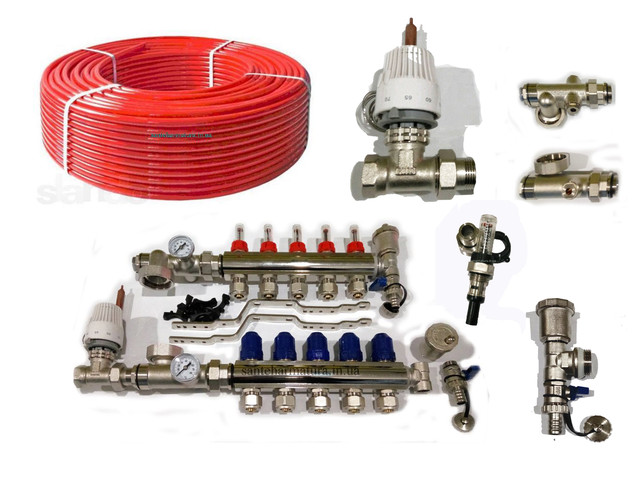

Гидравлический теплый пол использует преимущества гибкости труб из PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрываются бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивая прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

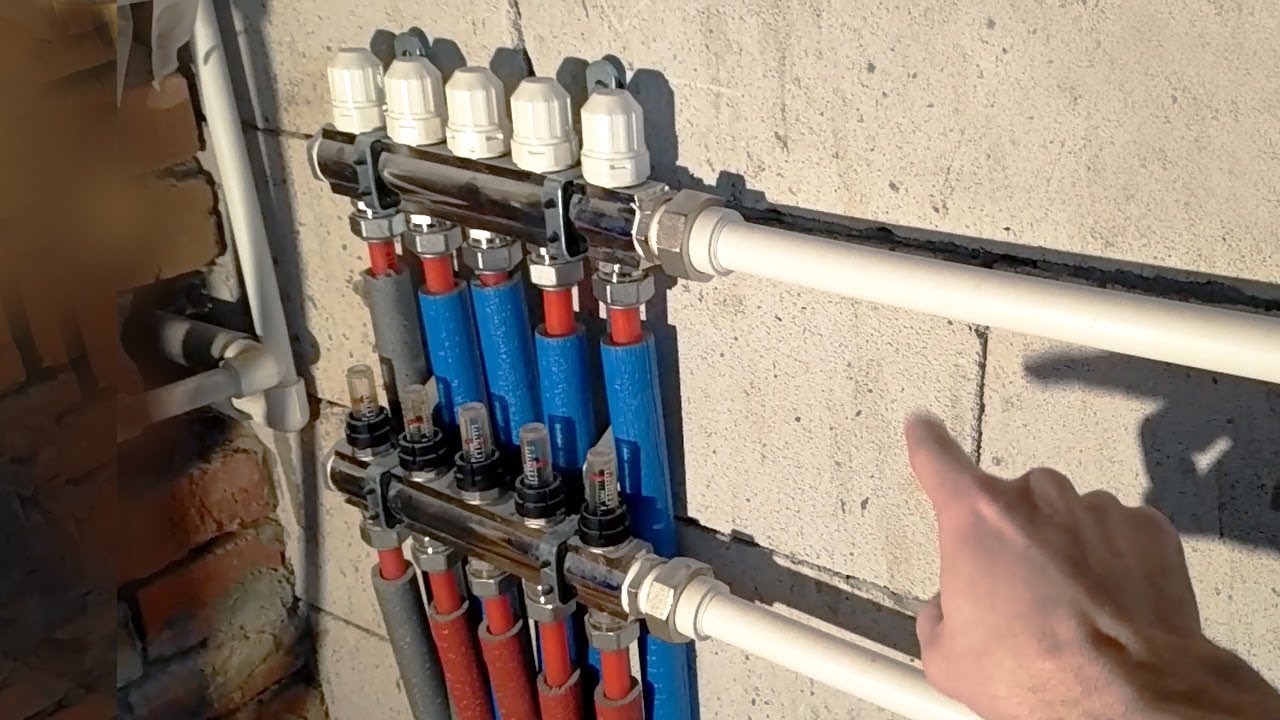

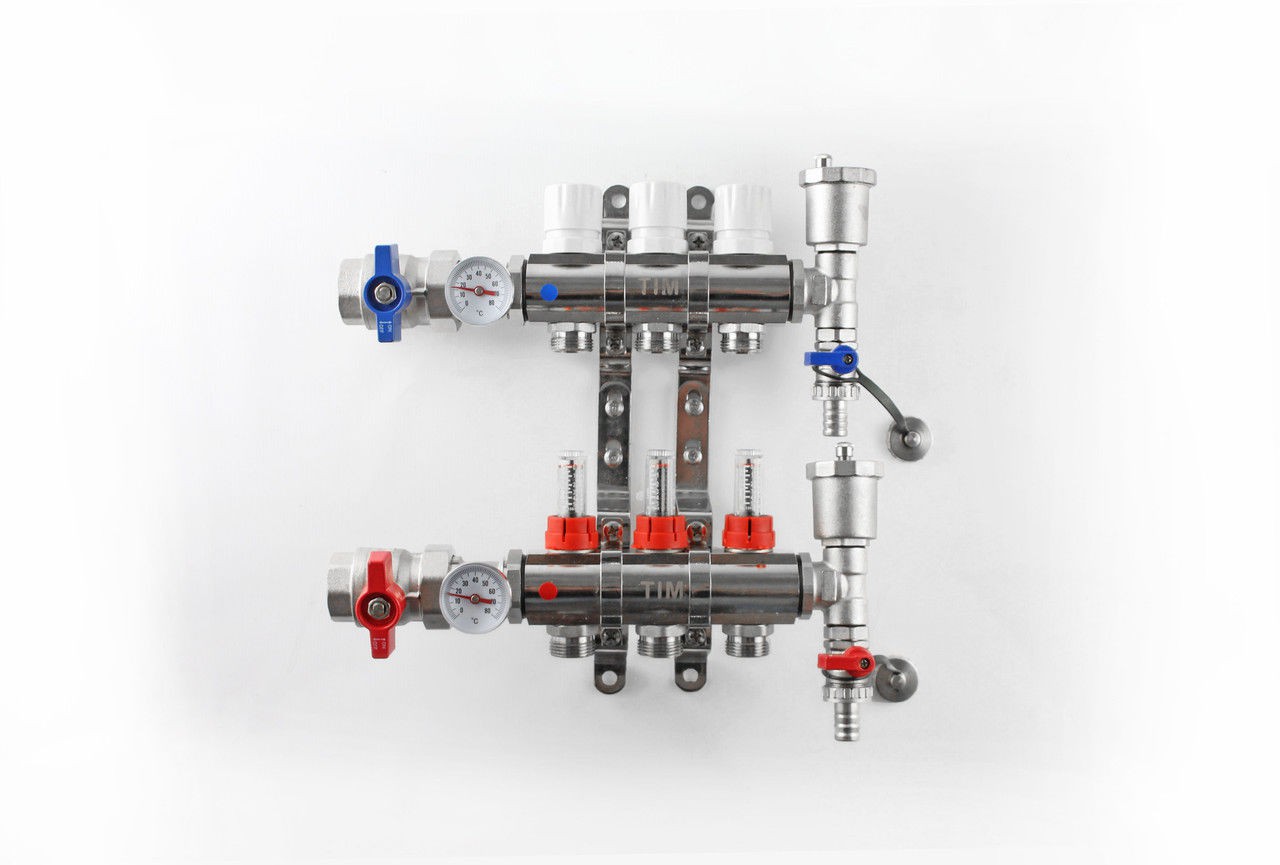

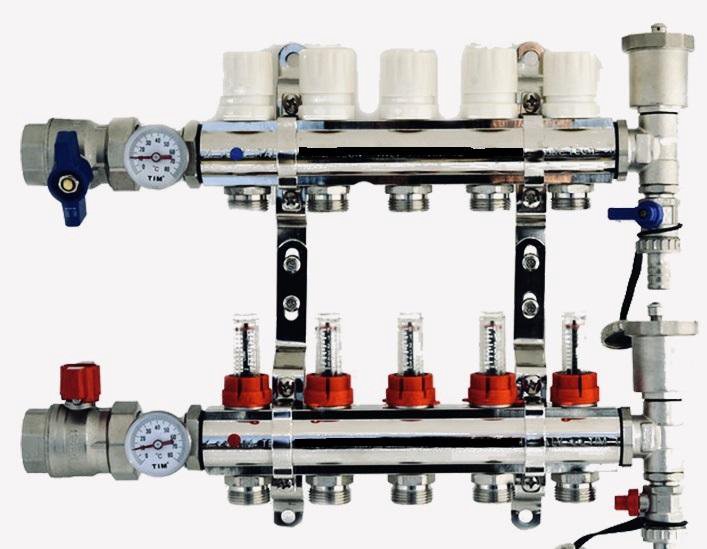

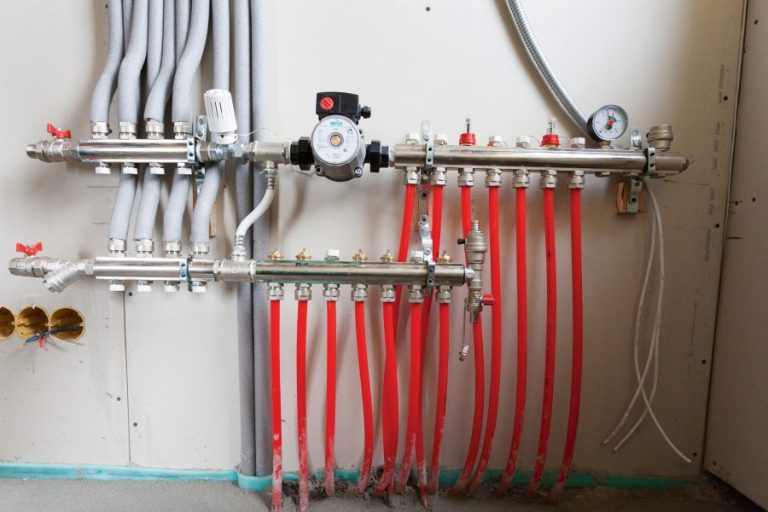

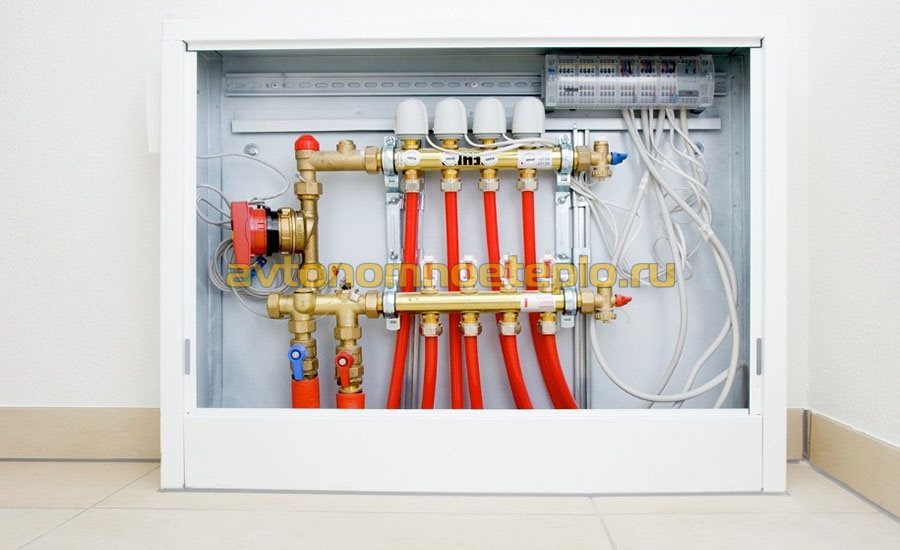

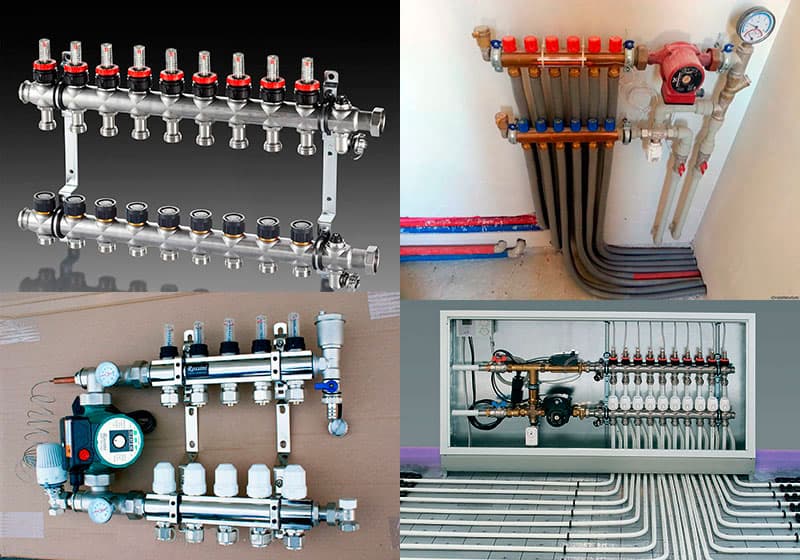

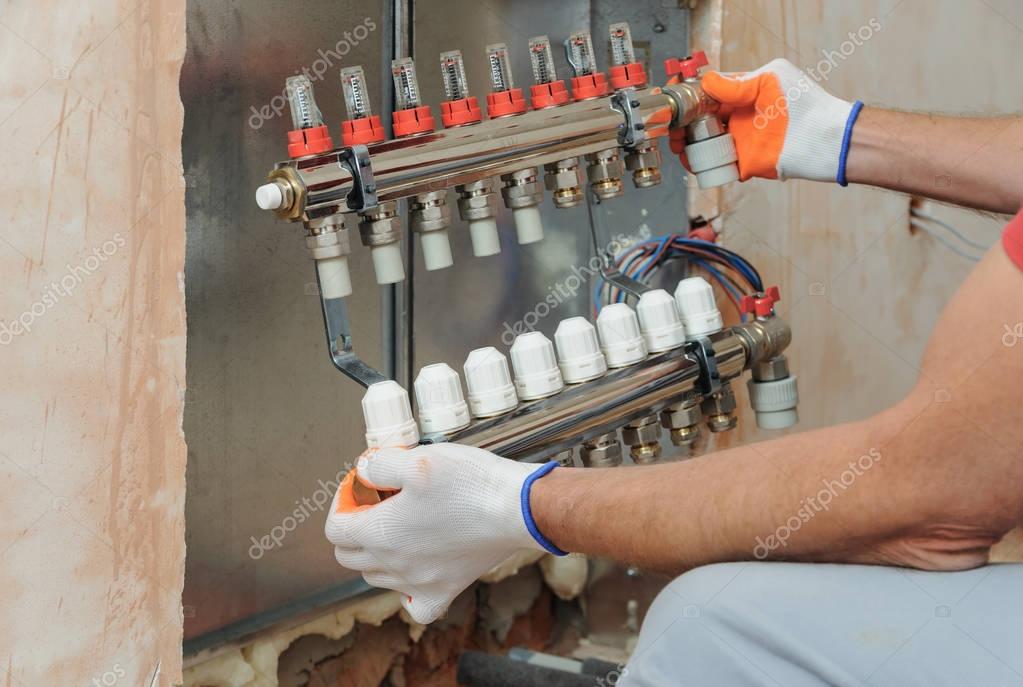

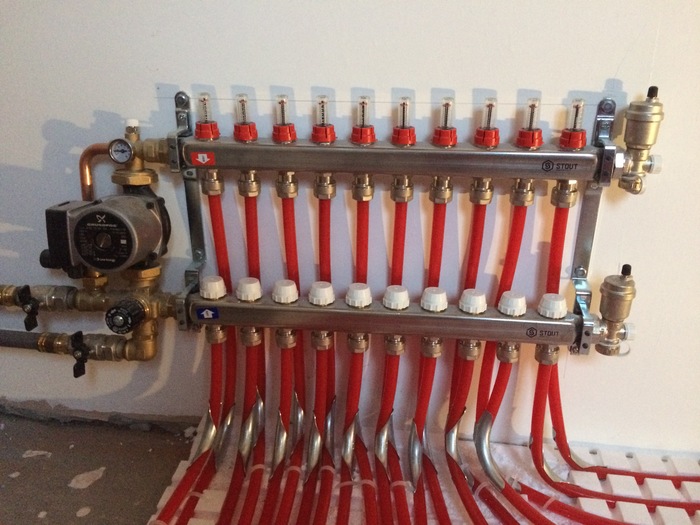

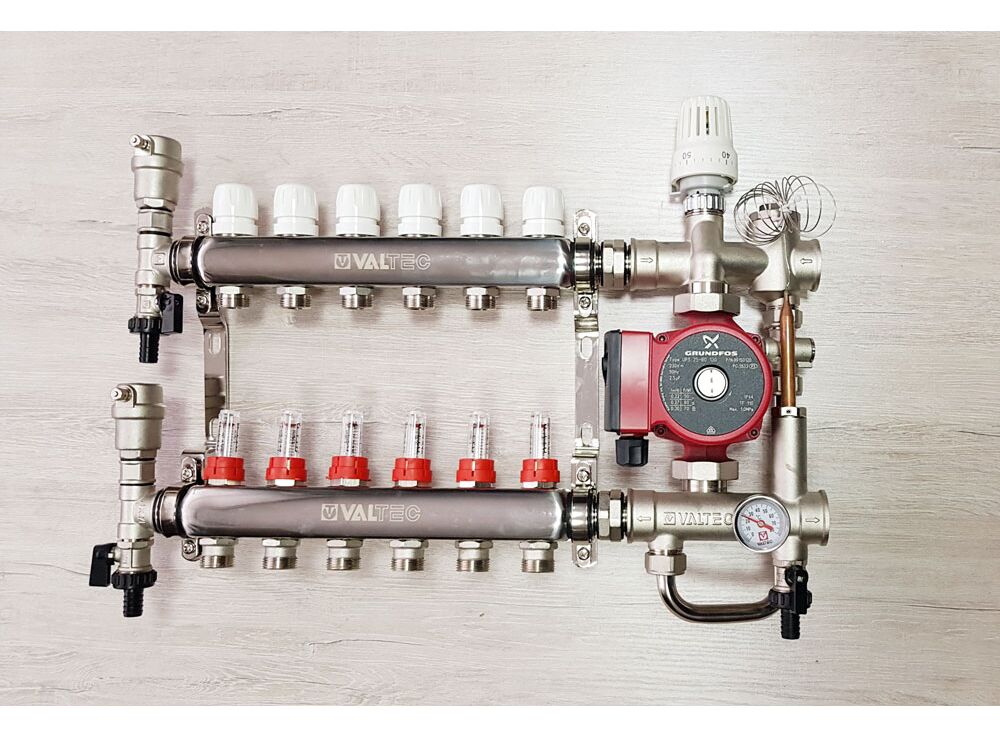

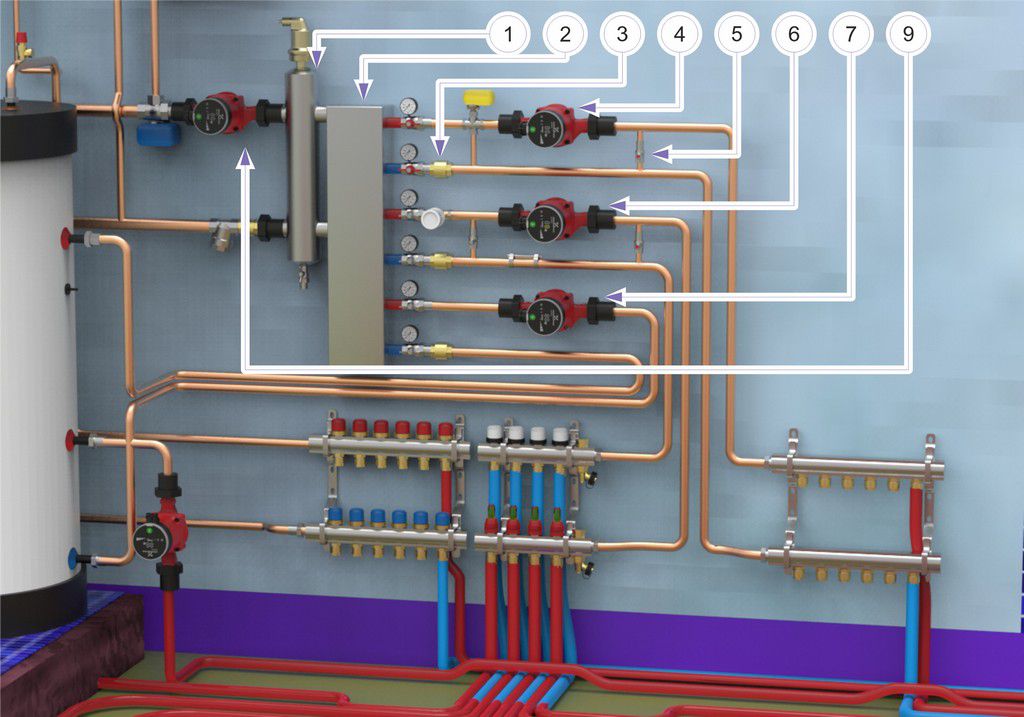

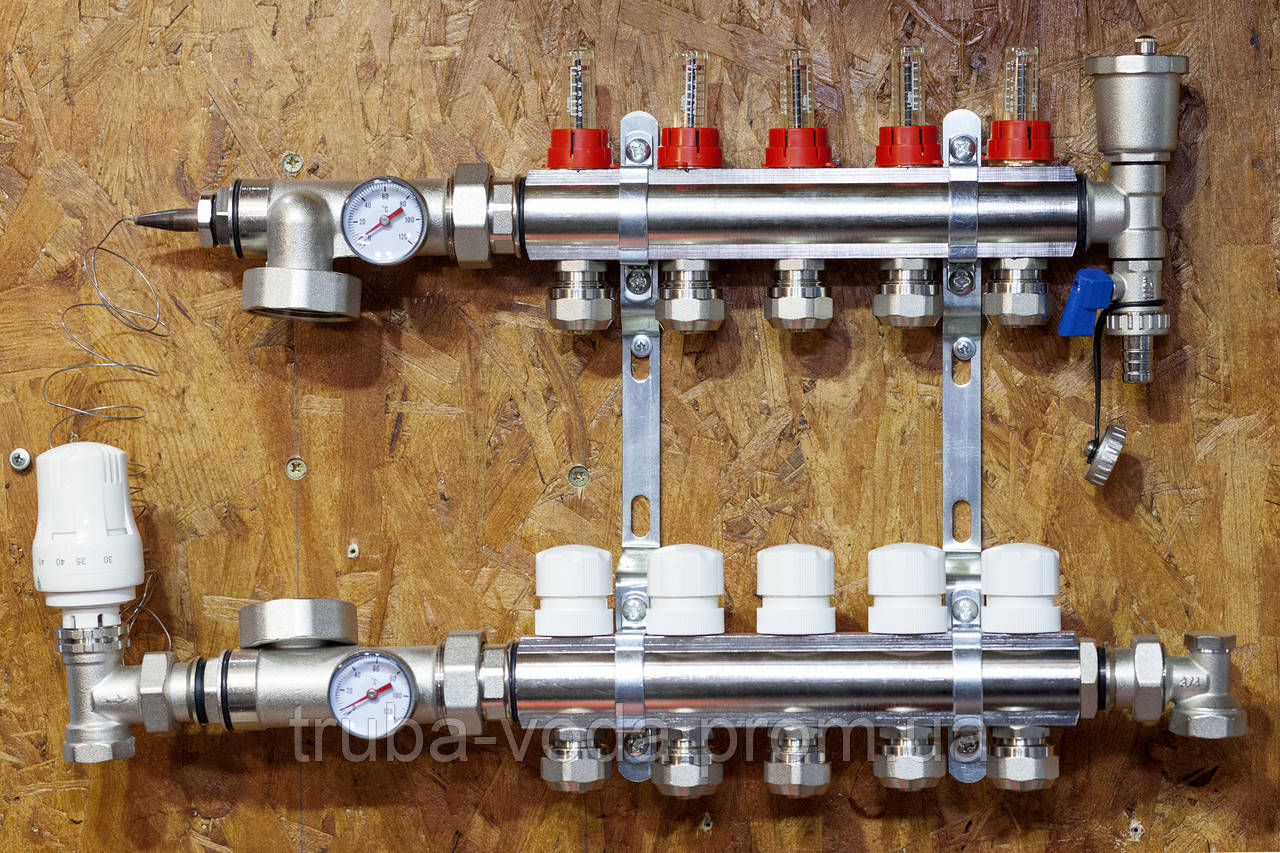

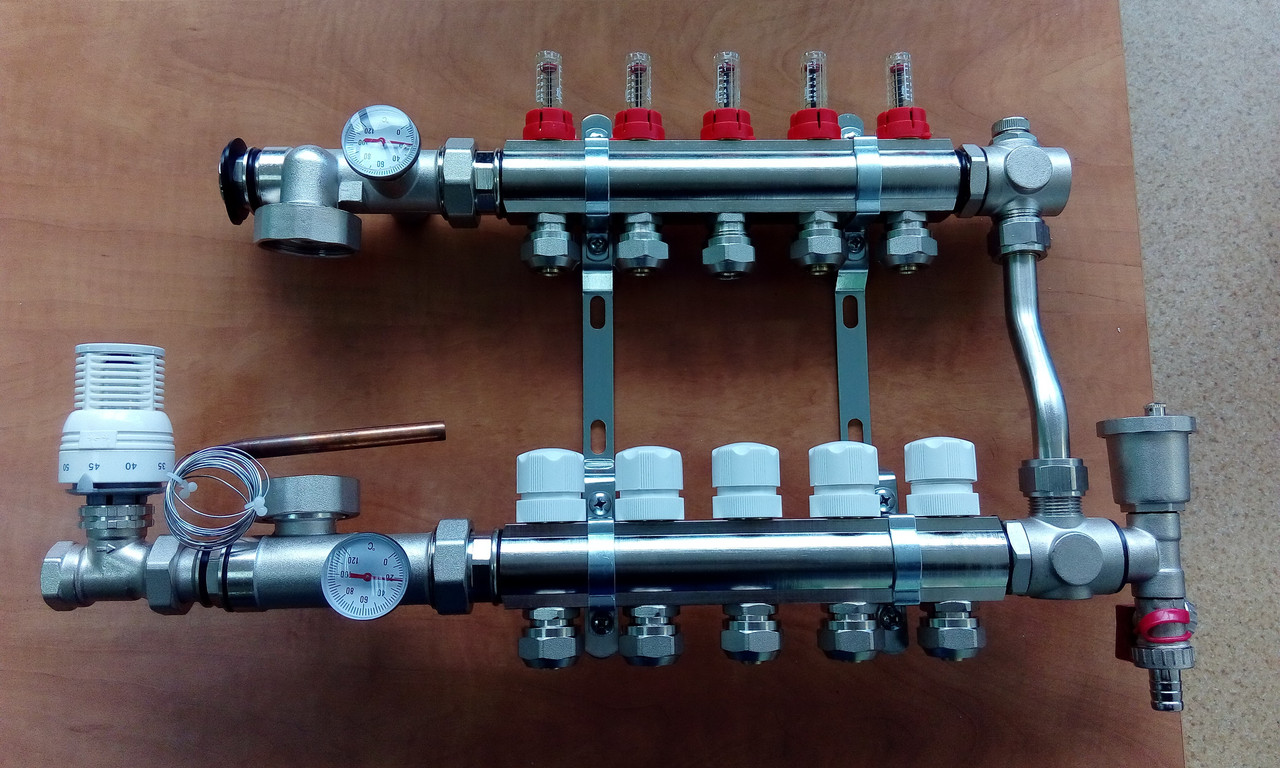

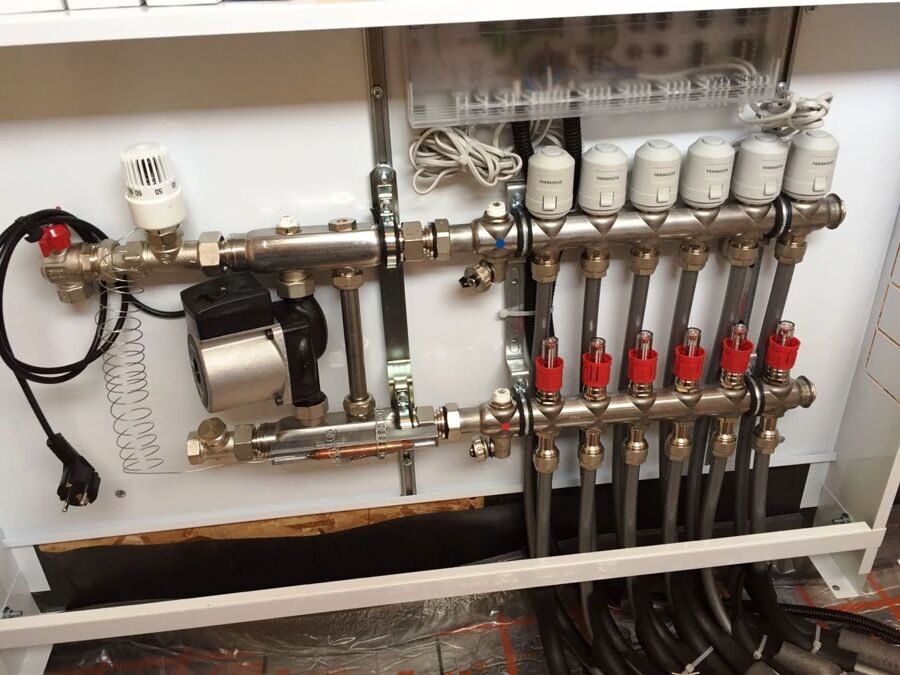

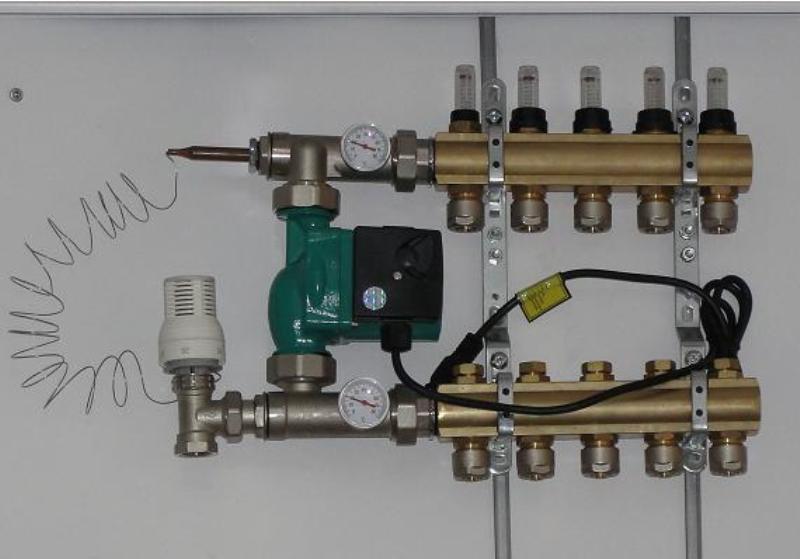

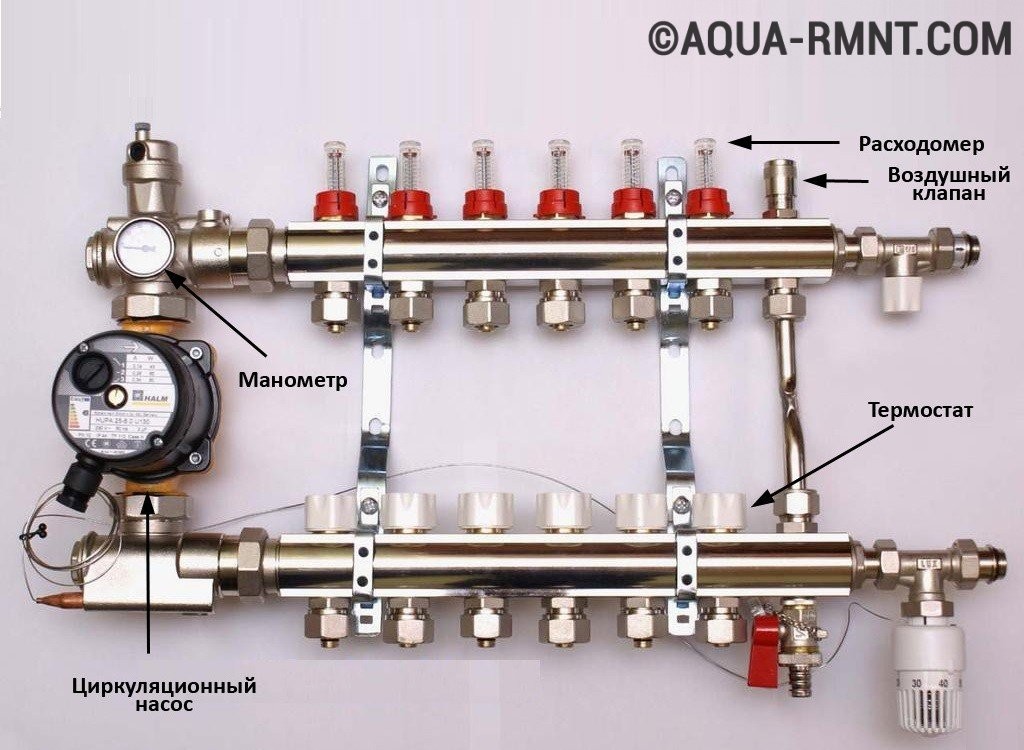

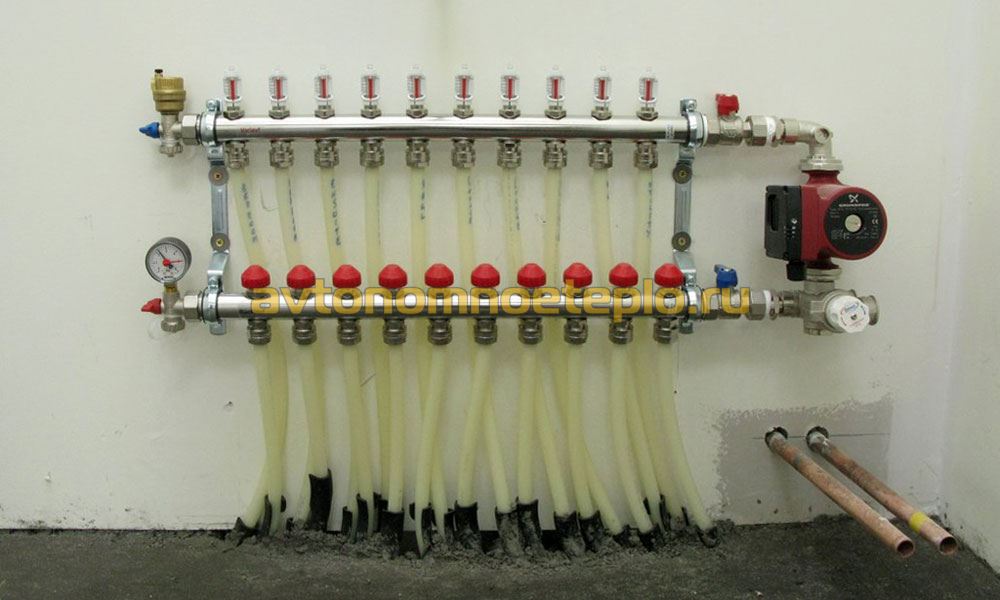

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между отрезками трубок из полиэтиленгликоля и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее в нижнюю часть бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить.Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем с принудительной подачей воздуха, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы отопления, вентиляции и кондиционирования воздуха, и сохранят тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков.Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол.Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Гидравлические и электрические

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Гидроника и принудительный воздух

Для систем принудительной подачи воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды.Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола — это совсем другой опыт, чем установка систем с принудительной подачей воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счета за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только увеличиваться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предложить множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме). Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучшие полы для лучистого тепла

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень. Каменная плитка работает очень похоже на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подходят, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его все же можно использовать. Лучше всего использовать паркет из инженерной древесины, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самый большой виновник — ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Похожие сообщения:
