Установка ручек на межкомнатные двери своими руками: как поставить самостоятельно

Разделы статьи:

В большинстве случаев полотна для межкомнатных дверей продаются цельными без отверстий под фурнитуру, которые придется самостоятельно пилить. Как производится установка ручек различного типа на межкомнатные двери своими руками – расскажем в данной статье.

Виды ручек

На прилавках в специализированных отделах представлено множество моделей ручек для комнатных дверей. На двери распашного типа обычно ставятся накладные, нажимные или поворотные (кнобы) механизмы, которые могут быть оснащены защелками или запорами. Для дверей-купе чаще всего приобретаются врезные модели в виде продолговатого эллипса, но также возможно использование и удлиненных накладных ручек в виде скоб или поручней.

Перечень инструментов

Чтобы установить ручку на дверную створку понадобятся следующие инструменты:

• Электродрель;
• Коронка по дереву диаметром 50 мм;
• Сверло по дереву на 15-25 мм;
• Крестовая отвертка;
• Рулетка;
• Карандаш;
• Стамеска;
• Молоток.

Для более легкой установки дверных ручек на межкомнатные двери можно воспользоваться бумажным шаблоном, который выглядит как схема корпуса ручки 1:1. Такая схема прилагается в коробке вместе с изделием либо распечатывается на принтере. По шаблону, приложенному к полотну, наносятся разметки и пазы под ручку.

Установка

Монтаж ручки начинают с определения высоты ее расположения на межкомнатной двери от пола, чаще всего этот показатель составляет 90-100 см. Все ручки на комнатных дверях ставятся на одном уровне для гармоничного визуального восприятия.

Следующим этапом следует разметка отверстий и пазов под изделие. Опытные монтажники рекомендуют перед разметкой простучать полотно, так как большинство межкомнатных дверей выполнены в виде каркаса и перемычек из брусков, покрытого сверху панелями из мдф, натурального или экошпона. Запорная фурнитура должна устанавливаться именно в брусок, так как внешние панели не способны выдержать вес механизма из-за наличия пустоты между ними.

Ставить ручку лучше на снятом с петель либо тщательно зафиксированном открытом положении полотна. Изделия для открывания/закрывания двери могут отличаться размерами, местоположением крепежных отверстий и способами установки, поэтому перед монтажом читают рекомендации производителя в инструкции.

Установка ручки-кноба

Перед монтажом сначала наносится разметка основных углублений для крепежа по шаблону, за неимением которого разметка производится одновременно с врезкой составляющих.

На высоте от пола 90-100 см и отступе 6 см от внешней торцевой стороны полотна намечается первая отметка. На торце наносится осевая линия и отмечается центр углубления для язычка.

Для того, чтобы ответная планка защелки находилась заподлицо с покрытием полотна, во внешней торцевой части двери при помощи стамески и молотка выбирается небольшое прямоугольное углубление по размеру боковой планки и глубиной 0,3-0,4 см.

При помощи накладки в виде коронки на 50 мм дрелью выпиливается отверстие насквозь на месте первой отметки. Постарайтесь, чтобы края спила были ровными, без повреждений и потери привлекательности двери.

С торца двери на размеченном центре перьевым сверлом пропиливается заглубление, глубина и диаметр которого соответствуют корпусу запора. Не стоит выпиливать отверстие насквозь, так как это может спровоцировать повреждение филенки. Защелка вставляется внутрь заглубления и фиксируется метизами.

Перед тем, как поставить ручку-кноб, ее придется разобрать на части при помощи шестигранного ключика, что идет в комплекте. Половинка кноба с прямоугольным штырем вставляется в сквозное отверстие через защелку на межкомнатную дверь и завинчивается с одной стороны. С другой на штырь нанизывается вторая часть кноба и завинчивается болтом. С каждой части завинчивают саморезы, которые затем скрываются за декоративными накладками.

Чуть прикрывается створка с установленной ручкой, на дверной раме намечается расположение верхней и нижней части язычка. Угольником замеряется промежуток между краем створки и центром торцевой планки запора, после чего получившиеся параметры дублируются на дверной раме.

На получившуюся на дверной коробке разметку накладывается вторая планка, по размерам которой при помощи стамески и молотка выбивается небольшое углубление. Коробка выбивается на такую глубину, чтобы туда поместился выдвинутый язычок и боковая планка. После чего планка прикручивается метизами над пазом.

Некоторые модели кнобов оснащены специальными пластиковыми вставками, которые вставляются внутрь пазового отверстия под язычок и скрывают крепеж. Такую вставку можно приобрести отдельно в специализированных отделах.
Монтаж нажимных ручек проводится аналогичным образом.

Установка ручек для дверей купейного типа

Перед тем, как поставить ручку на межкомнатную купейную дверь, необходимо подготовить электродрель, крестовую отвертку и стамеску. Ручки для такого типа открывания дверей производятся в виде пластиковой вставки в форме вытянутого овала и декоративной накладки-защелки в пластиковую часть.

По полотну простым карандашом размечается размер пластиковой вставки. Перьевым сверлом и стамеской в полнотелой части полотна выбивается заглубление по высоте и длине вкладыша. В подготовленный паз вставляется вкладка и фиксируется сверху и снизу метизами. Декоративная часть изделия просто защелкивается внутрь пластиковой составляющей.

Подобная процедура проводится со второй частью ручки с обратной стороны полотна.

Установка дверной ручки с магнитным замком

Ручки для комнатных дверей с магнитным замком могут иметь различную форму рукояток, а сам запорный механизм по форме напоминает обычный врезной замок и монтируется так же, как и он. Для плавности захлопывания створки потребуется максимально точно установить ответную планку ручки. На двери в закрытом положении на лутке тщательно переносятся разметки верхнего и нижнего краев запора. На разметку накладывается ответная планка и намечается положение паза для магнита, который далее высверливается при помощи перьевого сверла нужного диаметра. После в подготовленное углубление ставится магнит, сверху закрепляемый ответной планкой саморезами к раме. На межкомнатную дверь планка на раме магнитного замка никогда не ставится заподлицо, так как со временем в подобном положении магнит ослабевает и перестает плотно удерживать створку.

Монтаж стационарных дверных ручек

Стационарные ручки делятся на две основных категории по типу крепления: накладные и врезные. Первые в считанные секунды прикручиваются в нужном месте полотна на подходящие по размеру метизы. Перед тем, как установить врезаемую стационарную дверную ручку, в полотне межкомнатной двери высверливаются отверстия насквозь, в которые ввинчивается резьбовая шпилька. По краям шпильки прикручиваются рукоятки.

Наличие как базовых слесарских навыков, так и необходимого инструмента позволяет поставить дверную ручку на межкомнатную дверь без особого труда. Главное условие — точно нанести разметку и не попасть в возможные пустоты в двери.

o-dveryah.ru

Как установить дверную ручку с защелкой

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:
без фиксатора — дверь с такой ручкой не запирается изнутри
с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:
Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

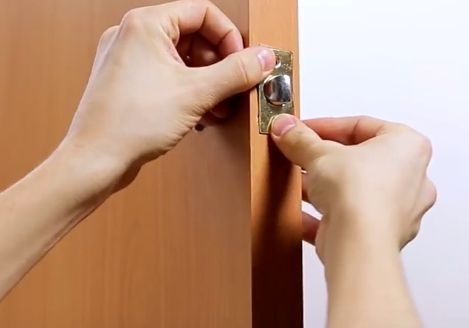

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

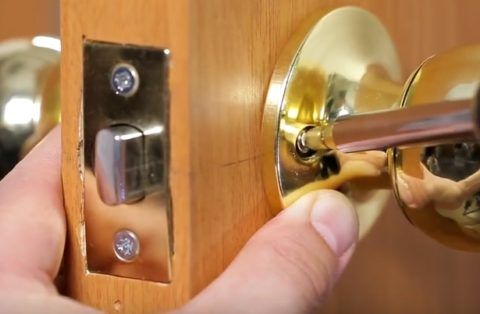

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Нюансы использования ручки защелки на межкомнатных дверях

Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

Какими бывают ручки защелки ?

В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину. а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция. которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери. поскольку он тщательно замаскирован.

Как демонтировать ручку?

Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы. для чего используют отвертку.

После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

Установка дверной ручки с фиксатором

К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик. нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

• разметка полотна;
• высверливание отверстия;
• монтирование и крепление.

Разметка полотна

Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

Высверливание отверстия

Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

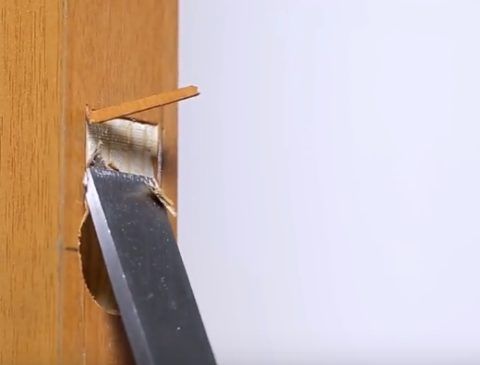

Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

Монтаж и крепление

Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

Данилко Степан Игоревич

Виды защелок для межкомнатных дверей

Ремонт в квартире заканчивается, наступает пора устанавливать межкомнатные двери. Комплект поставки состоит из дверного полотна и стоек, из которых нужно будет собрать коробку. Фурнитура в комплект поставки межкомнатной двери не входит и ее придется покупать отдельно.

Важно! Обязательно обращайте внимание не только на эстетические свойства понравившейся вам фурнитуры, но и на ее надежность. Отдавать предпочтение лучше продукции известных производителей. Совет этот «затертый», однако от этого не менее актуальный. Купив модель известного завода, вы получите гарантию качества и продолжительной службы изделия.

На межкомнатные двери в квартире крайне редко устанавливают замковые системы, обычно ограничиваются защелками. Замки с цилиндрами под ключ нужны для ограничения доступа в помещение для посторонних и им место скорее в офисах, а не в квартирах. В квартире замок под фиксатор устанавливают только в ванной комнате и санузле. Такой замок называют еще сантехническим. Фиксатор, который может устанавливаться на одной планке с дверной ручкой или на индивидуальной розетке, состоит из завертки и шайбы с прорезью. Завертка устанавливается с внутренней стороны двери и с ее помощью дверь закрывается. Шайба монтируется с наружной стороны и вставив в прорезь монету можно в случае возникновения непредвиденной ситуации открыть дверь. Всякое случается, и человек внутри помещения может оказаться не в состоянии открыть дверь.

Какие бывают защелки для межкомнатных дверей

В квартире установленной на межкомнатную дверь защелки достаточно, чтобы надежно зафиксировать ее в закрытом положении. Существуют следующие виды:

• Фалевые с механическим язычком. Язычок фалевой защелки имеет с одной стороны скошенную форму, и при попадании в специальный паз такая форма препятствует произвольному открыванию двери. Когда язычок попадает в паз ответной планки, слышен звук щелчка. Открыть дверь можно поворотом ручки, которая приведет в действие механизм, сожмет пружину и освободит язычок.Это самый распространенный тип механизма, устанавливается на нажимные и поворотные ручки. Поворотные ручки имеют форму шара или овала, реже форму цилиндра, и называются еще ручками-кнобами.


Дверные с фиксатором. По принципу действия они похожи на замки, только функцию ключа в этом случае выполняет фиксатор – специальная завертка, которая может располагаться на одной планке с ручкой или устанавливаться отдельно на некотором расстоянии. Фиксатор не дает возможности открыть дверь только с помощью ручки.

Роликовые, которые обычно устанавливают на двери с пружинными петлями. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто» без нажатия на ручку – дверь надо потянуть с небольшим усилием на себя. Роликовые защелки оптимально подходят для детских комнат. С ней вам не потребуется вызывать слесаря из управляющей компании, чтобы попасть к своим маленьким озорникам.

Магнитные закрываются почти бесшумно (нет характерного механического щелчка). Магнитный язычок «прилипает» к ответной планке уже в закрытом положении двери. Достоинство магнитных защелок заключается в значительно более простой установке. Не нужно добиваться точной подгонки полотна в коробке, магнитная защелка будет работать, даже если у полотна появится небольшой перекос. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть и более сложные разновидности, например, защелка с движущимся магнитом, который выполняет роль язычка.

Важно! Для межкомнатных дверей используются либо защелки без фиксатора, которые удерживают их в закрытом положении без запирания, либо механизмы с фиксатором, который может запереть дверь без возможности открыть ее снаружи (за исключением сантехнических замков). Как правило, защелки с фиксатором делаются в виде ручки-кноб. При этом располагаться фиксатор может как на самой ручке, так и на индивидуальной розетке.

Установка ручки-защелки

Для установки защелки нам потребуется:

• Дрель с набором сверл для установки замка (сверла перьевые, коронки по дереву, сверла по дереву).
• Шуруповерт или отвертка.
• Средняя и узкая стамески. Делать выборку под планку защелки очень удобно фрезером, однако он не входит в число «обязательного» инструмента дома.
• Молоток.
• Шило.
• Угольник и карандаш.
• Столярный нож.

Устанавливают защелки на дверном полотне на высоте 1,0 м. Это связано с тем, что производители на этой высоте пускают в конструкции двери деревянный брус для жесткости. От низа дверного полотна с обеих сторон отмечается нужное расстояние и с помощью угольника мягким карандашом проводится линия. Защелка прикладывается к полотну и определяется место под установку ручки. Защелки выпускаются размером 60 и 70 мм.

Некоторые строители советуют начинать сверление с торцевой стороны полотна. Потом, когда коронкой 50 мм вы будете сверлить полотно, стружка будет вылетать в готовое отверстие, и не будет забивать зубья коронки.

Перьевым сверлом на глубину его лопатки сверлится отверстие. Затем оно выравнивается обычным сверлом и стамеской до нужного размера. К торцу полотна прикладывается планка защелки, и острым столярным ножом по ее периметру прорезается шпон. Затем стамеской делается выборка для установки планки таким образом, чтобы она была в один уровень с дверным полотном.

С боковых сторон коронкой высверливается отверстие под установку ручки.

Важно! Сквозного отверстия делать не нужно, коронка при выходе с противоположной стороны может повредить шпон. Достаточно, чтобы появился край направляющего сверла, после этого дрель надо выключить и продолжить сверление с другой стороны.

После того, как оба отверстия будут готовы, их аккуратно выравнивают узкой стамеской. Затем устанавливается защелка с планкой. Планка фиксируется к двери маленькими саморезами. Для установки ручки ее разбирают, для чего один стопорный винт откручивают, второй ослабляют. Ручку устанавливают на место, оставшийся винт затягивают, чтобы центральный штырь оставался во время сборки на месте. С другой стороны одевают вторую ручку и затягивают стопорный винт. Затем саморезами ручки крепятся к дверному полотну и одеваются декоративные накладки.

Завершается работа установкой ответной планки («обратки») на коробке. Для этого дверное полотно прикрывают, но не полностью, и карандашом переносят на коробку размеры язычка. С помощью угольника измеряют расстояние от края полотна до центра защелки, затем его также переносят на коробку. В коробке высверливается отверстие под паз для язычка, делается выборка для установки ответной планки, после этого планка прикручивается к коробке. Для паза выпускаются специальные кармашки из пластика.

В качестве заключения

Определитесь, какой тип защелки для межкомнатной двери вам больше подходит, и решите, кто ее будет устанавливать – вы или вызванный вами мастер. Однако, если вы приняли решение межкомнатные двери устанавливать самостоятельно, то монтаж защелки вам точно будет по силам.

Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://vhod.guru/furnitura/dvernye-ruchki/nyuansy-ispolzovaniya-ruchki-zaschelki-na-mezhkomnatnyh-dveryah.html, http://bouw.ru/article/vidi-zashtelok-dlya-mezhkomnatnih-dverey

gorodverey.ru

Как выполняется установка дверных ручек

Поставить ручки можно и без привлечения мастера

Установка дверных ручек своими руками — процесс несложный, но требующий определенных знаний и аккуратности при выполнении работы. В обзоре мы рассмотрим три самых распространенных типа ручек и разберемся в преимуществах и недостатках каждого из вариантов. Нам нужно выбрать оптимальное решение и установить его в соответствии с рекомендациями, изложенными ниже.

Основные варианты ручек

В настоящее время нет дефицита в ручках, выбор настолько велик, что проблемой может стать определение самого подходящего варианта.

Самыми распространенными можно считать такие виды дверных ручек:

1. Стационарные;
2. Нажимные;
3. Поворотные.

У всех видов есть свои плюсы и минусы, разберем каждый из них более подробно. Составим своеобразный рейтинг межкомнатных дверных ручек.

Стационарные ручки

Самый старый тип изделий, который используется уже тысячи лет.

Для начала разберемся с их основными достоинствами:

• Простота. В конструкции нет никаких элементов кроме самой ручки и креплений. Благодаря этому установить такие варианты намного проще, чем любые другие. В комплект ручек дверных входят только рукоятки и крепеж, что тоже важно, ведь вам не придется собирать хитроумный механизм и разбираться, как его правильно настроить и поставить;

Проще варианта нет

• Надежность, благодаря простоте конструкции и отсутствию в ней движущихся механизмов в таких изделиях просто нечему ломаться. Единственные проблемы, с которыми можно столкнуться — повреждение покрытия со временем или расшатывание крепежа, если ручку часто дергают. Сломать такую конструкцию можно, только если она сделана из низкокачественного материала;

Пустотелая форма может деформироваться

• Классический вид. Такие ручки относятся к классике, поэтому широко используются при обустройстве соответствующих интерьеров. Очень часто они выполняются в роскошной стилистике и покрываются составами, имитирующими патину или драгоценные металлы.

Подсветка дверных ручек делает их еще оригинальнее

Также часто встречаются кованые варианты, они тоже могут быть очень и очень искусными;

Роскошные варианты изделий

• Простота монтажа. Закрепление дверной ручки по силам любому человеку — нужно лишь определиться с местоположением изделий, выровнять их относительно дверного полотна, после чего вкручиваются саморезы, которые идут в комплекте;

Кованые варианты также пользуются популярностью

• Разные материалы изготовления. Вы можете приобрести изделия из стали, латуни, бронзы, алюминия, пластика и композитных материалов. Особняком стоит дерево, из него получаются очень аутентичные и необычные ручки, очень часто для их изготовления используется древесина ценных пород.

Деревянные ручки

Конечно, есть и недостатки, основные из них таковы:

• Отсутствие запорного механизма. Чтобы закрывать такую дверь, нужно ставить либо пружинную защелку, либо задвижку, а это не всегда удобно. Именно поэтому такие изделия используются реже других и чаще всего ставятся в загородных домах, банях и хозяйственных постройках;
• Небольшой выбор. Хоть ассортимент этой группы продукции и немаленький, в продаже обычно встречается только несколько видов ручек. Чаще всего приходится приобретать подходящие варианты под заказ и ждать поставки какое-то время.

Поворотные ручки

Эта разновидность изделий встречается достаточно часто, и главной ее особенностью является то, что дверь открывается за счет поворота наружной части.

Это достаточно простой и удобный механизм, разберем его основные плюсы:

Обратите внимание! Круглая форма ручек имеет несколько названий — кнопка или кноб. Разница между ними заключается в наличии механизма запирания, который активируется поворотом самой ручки влево или вправо. Ручка-кнопка не имеет его, поэтому относится к стационарным видам.

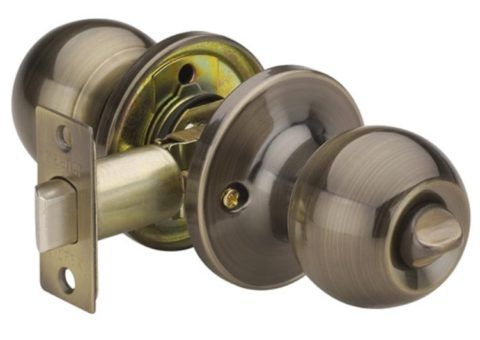

Устройство дверных ручек данного типа называется кноб

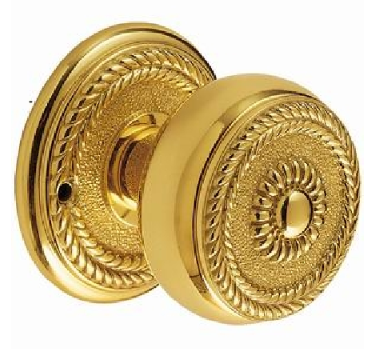

• Интересный внешний вид. Чаще всего ручки имеют шарообразную или цилиндрическую форму и неплохо смотрятся на дверях. Вариантов исполнения много, поэтому подобрать что-то под свои двери обычно несложно;
• Наличие оригинальных дизайнерских вариантов. Они сами по себе являются украшением любого интерьера и могут иметь самые разнообразные расцветки или узоры на поверхности — встречаются даже варианты из хрусталя, их цена высока, но и внешний вид роскошный;
• Компактность — этот вариант занимает немного места и хорошо подходит для ограниченного пространства. Кроме того, компактным является и механизм, что заметно упрощает его врезку в дверное полотно;
• Безопасность. Если удариться о такую ручку, то вероятность получения травмы невелика, в отличие от нажимных вариантов. Поэтому такие изделия часто ставят те, у кого есть маленькие дети.

Ручки плоской формы — самые безопасные

Теперь разберемся с минусами поворотных ручек:

• Невысокая надежность покрытия. Из-за активного использования декоративный слой начинает разрушаться, что ухудшает внешний вид, а отдельно фурнитура для дверных ручек не продается, и вам придется либо пользоваться облезшими изделиями, либо менять их на новые;

Совет! Как показывается практика, изделия, покрытые хромом, намного надежнее вариантов под золото и бронзу. Учитывайте это при выборе конкретного решения.

Накладки дверных ручек под хром отличаются надежностью

• Низкое качество изготовления. Большая часть изделий, представленных на рынке, не очень надежна и долговечна. Ремонт дверных ручек — занятие не из приятных, да и запчасти не всегда есть в наличии, особенно если у вас какой-то необычный вариант. Чтобы не иметь проблем, старайтесь выбирать продукцию тех производителей, которые широко представлены на рынке, по крайней мере, проблем с ремонтом не будет;

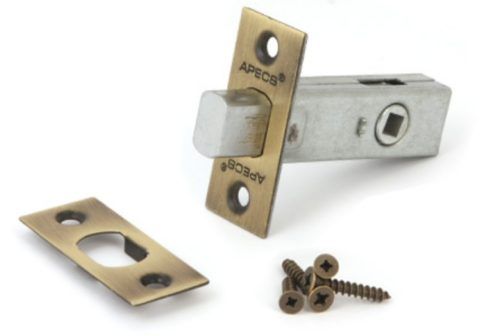

Запасные части для дверных ручек должны быть в продаже

• Невозможность установки других типов ручек. Если вы решили поставить поворотный вариант, то имейте в виду, что при монтаже придется вырезать в дверном полотне большое отверстие. После этого поставить рычажный или другой вариант не получится, вам придется постоянно ставить один и тот же тип конструкций.

Под ручки высверливается большое отверстие

Нажимные ручки

Это без сомнения самый популярный и распространенный вариант, который встречается буквально повсеместно. Представляет собой две Г-образные рукоятки, соединенные четырехгранником, с помощью которого открывается защелка двери при нажимании.

Вариантов исполнения очень много

Что касается основных достоинств, то они таковы:

• Удобство использования — открывать и закрывать двери очень легко, причем если поворотные варианты нужно двигать рукой, то нажимные можно открыть и локтем, если заняты руки. Чаще всего рукоятки имеют эргономичную форму, что тоже немаловажно, но чтобы оценить удобство, лучше покупать изделия там, где есть витрины для дверных ручек, чтобы вы могли подержаться за них;

Витрина для дверных ручек позволяет оценить их удобство

• Огромный ассортимент продукции, найти можно варианты всевозможных расцветок и исполнений. Вы сами можете решить, какой цвет дверных ручек выбрать, что существенно расширяет возможности оформления помещения. Есть и бюджетные варианты, и средний сегмент изделия премиум-класса, каждый найдет подходящее решение;

Изделия премиум-сегмента

• Ремонтопригодность. Чаще всего механизмы взаимозаменяемы, поэтому проблем с ремонтом обычно не возникает. Да и по надежности этот вариант выглядит предпочтительнее вышеописанного, так как рычажная система отпирания более износостойка и долговечна.

Механизмы просты и надежны

Нужно отметить, что подобные изделия бывают двух видов:

1. Ручки на розетке. Крепятся на небольшом основании, под них можно использовать разные запорные механизмы. Если нужна защелка или замок, то ставится дополнительная розетка ниже, она имеет то же покрытие, что и основной элемент;

Ручка на розетке

2. Ручки на планке чаще используются на входных конструкциях, но есть и варианты для межкомнатных дверей. В них основой ручки служит планка, в нижней части которой располагается замочная скважина или защелка.

Ручка на планке

Из минусов можно выделить разве что более сложный процесс установки, так как работы требуют точности, и любые ошибки могут привести к порче дверного полотна.

Описание процесса монтажа

Теперь разберемся, как поставить ручки самому. Будет рассмотрено два варианта — поворотные и нажимные конструкции. Стационарные разбирать смысла нет, там все просто — определяете место установки, и прикручиваете.

Монтаж поворотных ручек

Для начала вам стоит запастись всем необходимым.

Естественно, нужен комплект дверных ручек, также будут использоваться такие инструменты:

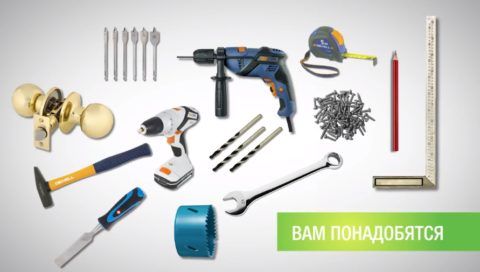

Все, что нужно для монтажа

• Перьевые сверла;
• Сверла по дереву или металлу;
• Молоток;
• Стамеска;
• Шуруповерт;
• Рулетка, карандаш и угольник;
• Дрель;
• Гаечный ключ;
• Коронка по дереву.

Инструкция установки ручек дверных поворотного типа выглядит так:

Иллюстрация	Описание
Стандарт монтажа	Определяется местоположение элемента. Евростандарты дверных ручек и отечественный ГОСТ предписывают высоту в 1 метр, она считается удобной для человека. Поэтому в первую очередь отчертите линии в ста сантиметрах от пола.
Сверление отверстий	Берется ваш замок, и проводится разметка на дверном полотне. Конкретные рекомендации давать нет смысла — все зависит от модели и размеров ручки. Почитайте инструкцию, и вам все сразу станет понятно. Обычно нужно просверлить два небольших отверстия под сквозной крепеж, и одно побольше — под механизм. Совет! Сверлить лучше на половину толщины полотна с каждой стороны, так получается точнее всего.
Готовый результат	После окончания работ у вас должно получиться примерно так же — большое отверстие посередине и два небольших сбоку. Главное — следить за тем, чтобы сверление производилось на одной линии. Иначе получится смещение, из-за которого монтаж может сильно усложниться.
Шаблон для монтажа	Если вы можете приобрести специальный шаблон для врезки дверных ручек, то работа сильно упростится. Вам нужно будет выставить его на требуемой высоте, зафиксировать на полотне и просверлить отверстия в нужных местах. Никаких замеров и ошибку допустить невозможно. Но шаблоны подходят не ко всем ручкам, поэтому заранее уточните, можно ли использовать эту систему в вашем случае.
Сверление отверстия в торце	Под сердцевину тоже сверлится отверстие, его диаметр обычно составляет 25-27 мм. Важно найти середину на торце дверного полотна и держать дрель во время работы строго горизонтально. Если что, можно внести определенные правки, главное — сильно не смещать отверстие.
Выборка паза под защелку	Врезка дверных петель и ручек невозможна без выборки пазов под элементы, в нашем случае нужно сделать углубление под площадку защелки. Для этого механизм ставится в отверстие, и по периметру обрисовывается его наружная часть. Затем с помощью стамески снимается слой древесины толщиной примерно 3 мм. Вначале пробейте материал по периметру, а потом снимайте слой за слоем, пока не получите нужный результат.
Примерка защелки	В процессе выборки углубления постоянно проверяйте, как становится защелка. Лучше сделать это лишний раз, чем переусердствовать и снять слишком много. Работа несложная, но кропотливая, важно делать все как можно аккуратнее, от этого зависит внешний вид конструкции.
Крепление защелки	После того как защелка идеально встала на свое место, ее нужно закрепить саморезами, которые идут в комплекте. Закручивать их следует аккуратно, чтобы не провернуть крепеж в материале и тем самым не ослабить его.
Ручка в сборе	Конструкция ручки разъединяется на две части, в одном из них будут крепежные втулки, именно она и нужна нам в первую очередь.
Установка ручки	Вначале ставится часть с втулками и четырехгранником под защелку. Ее нужно аккуратно расположить и плотно прижать, чтобы убедиться в том, что все в порядке и розетка плотно прилегает к полотну двери.
Крепление ручки	Ставится ручка с другой стороны, отверстия на ней совмещаются с втулками. Затем вкручивается два стяжных винта, которые и будут держать конструкцию. Работа почти закончена, но скорее всего у вас остались запчасти для дверных ручек, а именно ответная часть и крепеж к ней. Разберемся, что делать с ней.
Крепление ответной части	Закройте дверь и отметьте, на каком уровне располагается защелка. Затем по меткам приложите ответную часть и отчертите место, где нужно просверлить углубление под язычок. В последнюю очередь планка прикручивается к двери, на этом работа закончена.
Результат работы	На фото показано, как выглядит правильно собранная конструкция. Все аккуратно и надежно. Дверью можно пользоваться.

Монтаж нажимных ручек

Теперь разберемся с этим вариантом. Естественно, технология может быть разной, так как производство дверных ручек налажено во многих странах и везде есть свои стандарты. Мы разберем самый распространенный вариант с защелкой, который отлично подходит для межкомнатных дверей.

Иллюстрация	Описание
Разметка двери	Производятся разметочные работы. Выше мы говорили, что стандартная высота установки дверных ручек составляет 1 метр, хотя можно расположить их как угодно, все зависит от вас. С помощью рулетки ставится четкая метка.
Перенос меток на все стороны	Чтобы четко разметить дверь с обеих сторон и с торца, проще всего использовать строительный угольник. Он плотно прижимается к краю полотна, после чего отводится линия. Так вы добьетесь идеальной точности разметки с двух сторон дверного полотна.
Определение положения отверстия под стержень	Теперь нужно определиться, где сверлить отверстие под четырехгранник защелки. Для этого защелка прикладывается к двери так, чтобы отчерченная линия была посередине квадратного отверстия. Не забудьте о том, что крепежная пластина будет утапливаться в поверхность, поэтому расположите ее заподлицо с торцом двери. Таким же образом проведите разметку и с другой стороны двери.
Размеченная дверь	Вот так у вас должен выглядеть результат работы. Не нужно гнаться за аккуратностью разметки, важно точно определить, где будет центр нашего отверстия, все равно мы будем делать его чуть больше размера четырехгранника, чтобы элемент смог двигаться.

sdelaidver.com

Как установить дверную ручку – установка дверных ручек своими руками

Ремонт в квартире часто сопровождается установкой новых окон и дверей. Однако порой последние тенденции моды заставляют иногда и вовсе отказаться от установки дверей, например, между кухней и холлом. Если же вы все-таки купили новую межкомнатную дверь и установили ее, то следующим этапом для вас станет установка дверных ручек. В статье мы подробно рассмотрим, как установить дверную ручку своими руками.

Вернуться к содержанию

Типы ручек

Перед тем, как перейти непосредственно к описанию процесса установки, рассмотрим типы ручек:

• стационарные;
• с нажимным механизмом;
• с поворотным механизмом.

Придя в строительный магазин, Вам предстоит выбрать ручки к новой двери, главным образом, по следующим параметрам:

1. Форма и механизм ручки. Чаще всего либо продолговатая форма, если ручка имеет нажимной механизм, либо круглая (ручки-шары), если ручка имеет поворотный механизм.

2. Материал и покрытие. Дверные ручки могут быть изготовлены из дерева, металла (чаще всего алюминия, латуни, стали и других сплавов), стекла, пластмассы и даже камня. Наиболее распространенный вариант – металлические ручки с различным покрытием, например, хромирование, никелирование и другие. От покрытия зависит цвет ручки, ее долговечность и износоустойчивость.

3. Наличие замка. Ручки, в том числе и круглые, могут с внешней стороны двери закрываться ключом, а с внутренней – защелкой.

Внимание! В магазинах можно встретить дверные ручки, как с левым, так и с правым исполнением. Поэтому перед покупкой уточните данный момент у продавца.

Схема дверной ручки

На видеоролике, представленном ниже, подробно рассказывается про составные части дверных ручек, и наглядно показаны все ее элементы.

Вернуться к содержанию

Инструменты

Для того чтобы установить дверную ручку в межкомнатной двери нам потребуются следующие строительные инструменты:

• шуруповерт;
• молоток;
• стамеска;
• долото;
• дрель с набором сверл и перьевым сверлом;
• рулетка, угольник, карандаш.

Набор перьевых сверл

Рассматривать процесс установки будем на примере дверных ручек Apecs, весьма известных на российском рынке. Материал ручки – латунь, являющийся наиболее популярным на сегодняшний день. Простота обработки, сравнительно невысокая цена, приятная на ощупь – эти и другие преимущества стали по вкусу, как производителям, так и клиентам.

Ниже предлагаем пошаговую инструкцию по тому, как установить дверную ручку с защелкой, но без замка. Следует отметить, что установка круглой дверной ручки практически ничем не отличается от установки стандартной продолговатой, поэтому можете в любом случае смело приступать к работе.

Вернуться к содержанию

Подбор высоты установки ручки

Механизм работы дверных ручек очевиден: поворачиваем ручку – «язычок» прячется в дверь. Поэтому первый этап, как установить дверную ручку – просверлить отверстия для ручек и подготовить паз для язычка. Для этого необходимо определиться с высотой установки ручек. Специалисты рекомендуют производить установку на уровне пояса, учитывая при этом, чтобы рука была в согнутом под углом 90 градусов состоянии. Обычно это порядка 90–100 см от уровня пола.

Внимание! В соответствии с ГОСТ 6629-88 высота установки дверных ручек составляет ровно 1 метр от поверхности пола. Однако в частных домовладениях Вы вправе сами выбрать удобное для себя местоположение ручки.

Высота установки ручек и петлей для двери

Следует отметить, что если производится установка ручек в рамках помещений, находящихся в непосредственной близости, например, соседних спален, то задумайтесь о соблюдении единой высоты установки ручек.

Однако стоит заметить, что иногда фактура двери предполагает наличие фурнитуры в определенных местах. В таких случаях отклонения от предполагаемого места установки может дать отрицательный эффект. Также если в доме есть маленькие дети, то на дверях в туалет и детскую комнату, возможно, стоит немного снизиться высоту монтажа дверных ручек.

Вернуться к содержанию

Разметка дверного полотна

Определившись с высотой, прочерчиваем карандашом горизонтальную линию, пользуясь при этом линейкой-угольником. На расстоянии 60 мм от края двери отмечаем центр будущего отверстия. Переносим аналогичную разметку на противоположную сторону двери.

Следующий шаг – разметка язычка. Для этого на горизонтальной линии на торце двери отмечаем центр дверного полотна. Прикладываем относительно выставленного центра запорную планку и обводим ее.

Вернуться к содержанию

Подготовка отверстий и монтаж защелки

Когда разметка двери готова, самое время приступить к сверлению нужных для установки ручек отверстий. Подготовить их своими руками не составит труда. С помощью дрели и перьевого сверла соответствующего диаметра делаем отверстия для соединения ручек квадратом.

С торца двери также дрелью и перьевым сверлом делаем отверстие на глубину механизма защелки. Далее с помощью стамески, предварительно измерив толщину накладки, убираем лишнее до такого состояния, чтобы планка полностью заходила в дверное полотно.

Теперь остается вставить защелку по схеме, приведенной на рисунке ниже, и привернуть ее на два шурупа, которые также идут в комплекте с ручками.

Схема установки дверной ручки

Итак, защелка установлена, отверстия для монтажа ручек готовы.

Вернуться к содержанию

Крепление дверных ручек

Теперь, когда защелка смонтирована, следует установить непосредственно сами дверные ручки. Сначала вставляем квадрат, входящий в комплект. Именно с помощью него будет осуществляться открытие двери.

Далее снимаем круглые декоративные накладки с резьбой. Под снятой «шляпкой» находится резьбовое основание, которое необходимо с помощью шурупов, привернуть к двери.

На каждой такой основе находится по три отверстия под шурупы.

Далее снятую ранее декоративную накладку накручиваем обратно на основу.

Повторяем вышеописанные действия для второй ручки.

Теперь остается лишь закрепить у обеих ручек стопорный винт с помощью ключа-шестигранника, идущего в комплекте. Стопорный винт прижимает  ручку к квадрату и не дает ей соскользнуть.

Вернуться к содержанию

Подготовка коробки

И, наконец, последний этап в том, чтобы установить дверную ручку – монтаж ответной части защелки в коробке. Для этого следует намазать язычок маслом, закрыть дверь и постараться сделать язычком отметину на косяке, сделав при этом несколько движений «открыть-закрыть» только что собранной дверной ручкой. Далее прикладываем накладку, которая будет приворачиваться к косяку, и обводим ее по контуру, включая внутреннее отверстие.

Сверлим дрелью отверстие под «язычок» защелки, остальную часть заглубляем с помощью долота и стамески на глубину 1-2 мм в зависимости от глубины планки. Теперь остается лишь прикрутить планку на два шурупа. Отмечаем шилом центру отверстий под шурупы и дрелью делаем отверстия нужного диаметра. Далее шуруповертом крепим планку к косяку.

Вернуться к содержанию

Видео

Предлагаем вашему вниманию видеоролик по монтажу дверной ручки с защелкой.



Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Как прикрутить ручку к межкомнатной двери

Монтаж дверных ручек — довольно сложное занятие для обычного человека, лишь изредка берущего в руки инструмент. Для их нормального функционирования понимания того, как это все должно выглядеть в итоге необходимо разобраться с внутренним устройством такого с виду простого механизма, его разновидностях и особенностях процесса для каждой из них.

Механизм

Перед тем как установить дверную ручку в межкомнатной двери неплохо было бы узнать, как она устроена, чтобы впоследствии уметь быстро ее починить и знать, как устранить проблему, если монтаж пойдет не так.

Изображение с сайта svouimirukami.ru

Итак, стандартная дверная ручка имеет:

• рукоятку для открытия;

• декоративное кольцо, закрывающее болты;

• металлический стержень, соединяющий рукоятки по обе стороны полотна;

• розетка, являющаяся корпусом для механических частей;

• стопоры, ограничивающее ход язычка и рукоятки.

Также в конструкцию входят язычок, непосредственно запирающий дверь, болты крепления и накладка, предотвращающая разрушение гнезда коробки. Болты могут различаться от модели к модели, а их конструкция зависит от того, пустотелые у вас двери или нет.

В первом случае болты монтируются насквозь и стягивают конструкции по обе стороны полотна, во втором — просто врезаются в материал. Некоторые ручки имеют в своей конструкции поворотный винт, и для его функционирования необходимо дополнительно смонтировать поворотный винт. Поговорим о разновидностях.

Типы механизмов

Дверные ручки монтируются различными способами в зависимости от их вида. Обычно используются такие механизмы:

• Розеточные, или нажимные — рычаг выполнен в Г-образной форме. Просты в установке и обслуживании, не требуют особой подготовки отверстия. Механизм закрывается декоративной накладкой.

Изображение с сайта dverlife.ru

• Нобы — так называются обычные дверные ручки круглой формы с защелкой или замочной скважиной посередине. Довольно симпатично выглядит в интерьере, за нее нельзя зацепиться, но механизм такого изделия довольно нежен и быстро выходит из строя.

Изображение с сайта atmbud.ru

• Круглые с розеткой — примерно такие же по внешнему виду, что и нобы, но отличающиеся по устройству. В них нет запирающей защелки, а на его месте находится декоративная заглушка, под которой находится крепеж.

Изображение с сайта dvervdome.ru

Выбирая ручку, руководствуйтесь своими предпочтениями в дизайне и личными ощущениями от открытия. Межкомнатная фурнитура в основном достаточно прочная и выдерживает ежедневное использование, а основное ее назначение не предотвратить проникновение (как на входной), а обеспечить максимально легкое пользование.

Что нам потребуется

Перед установкой ручек на межкомнатные двери своими руками необходимо подготовить рабочее место (операция достаточно пыльная) и некоторый инструментарий. Мы опишем тот набор, который будет исчерпывающим для монтажа любой дверной фурнитуры: для простых механизмов вы можете ограничиться лишь некоторыми из них.

Изображение с сайта mhremont.ru

Для установки межкомнатных ручек своими руками нам понадобятся следующие инструменты:

• электрические: шуруповерт (или отвертку), дрель;

• механические: молоток, канцелярский или острый кухонный нож, стамеска;

• крепеж и аксессуары: угловая линейка и карандаш, шило, рулетка, саморезы, сверла и коронки различного диаметра;

Также можете использовать кондуктор — это инструмент для точной разметки. Это необязательно но заметно облегчит процесс.

Как вставить дверные ручки для межкомнатных дверей?

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Далее алгоритм такой:

• Просверлите на отмеченном месте сквозное отверстие в двери при помощи коронки нужного диаметра.

• Просверлите торец сверлом-пером.

• Установите замок с язычком и проверьте корректность его работы и плавность хода.

• После этого очертите место монтажа крепежной площадки и аккуратно снимите стамеской слой дерева, чтобы эта площадка была вровень с полотном.

• Закрепите детали саморезами и вложите в механизм стержень.

• Закрепите розетку и рукоятку.

• Скрепите элементы вместе при помощи штифта или саморезами.

• Установите декоративную крышку.

После этого можно приступать к обустройству дверной коробки. Отметьте положение язычка на ней при закрытии, после чего проделайте углубление при помощи стамески или дрели. Закрепите металлическую накладку вровень с коробкой и завинтите болты.

Если вам интересны детали процесса, то вот видео о том, как поставить ручку на межкомнатную дверь:

Монтаж защелки

Некоторые дверные ручки включают в свою конструкцию защелки. Они монтируются примерно по такому же алгоритму, что и сама фурнитура. Рассмотрим поподробнее.

Вам придется высверлить еще одно отверстие в полотне, которое совпадает с положением защелки. После этого проденьте в механизм ось и закрепите колпачком сверху. Закрепите замок с обратной стороны, смонтируйте внутри него поворотный механизм и закрепите саморезами. Если для защелки необходим дополнительный язычок, то прорежьте для него отверстие. Если фиксируется фалевый язычок, то это не требуется.

Установить ручку на межкомнатную дверь не так уж и сложно — при должном старании и руководствуясь данной статьей, вы сможете все сделать правильно и качественно.

Как правильно установить ручку на межкомнатную и раздвижную дверь: инструкция

После того как смонтировали дверь, нужно установить дверную ручку. Несмотря на простоту изделия, устанавливать ее не так просто. Чтобы не испортить изделие и дверь, необходимо соблюдать правила и последовательность сборки, ведь каждая разновидность собирается и устанавливается по-своему.

Виды ручек

Ручки можно разделить на 2 типа:

• стационарные;
• работающие вместе с замком или защелкой.

Стационарные — самые простые. В них отсутствуют сложные механизмы, ручка неподвижна и двигается или прокручивается только тогда, когда расшаталась резьба или что-то сломалось. Установку такой ручки на межкомнатную дверь своими руками сделать достаточно просто. Большинство из них крепится на саморезы. Для более эстетичного вида сделайте потай для шапочек саморезов и вставьте декоративные кнопки, скрывающие головки. Сквозной тип соединения предусматривает наличие резьбовой шпильки. Нужно просто просверлить сквозное отверстие на высоте 80-90 см, вкрутить шпильку в одну ручку, просунуть в отверстие и навинтить вторую половинку ручки.

Установка ручки защелки на межкомнатные двери тем сложнее, чем сложнее конструкция запирающего механизма. Их можно разделить на 2 вида:

К первому виду относятся ручки в форме шара с самой простой защелкой. Их еще называют кнобы.

Материал и покрытие ручек могут быть любыми: пластмасса, металл, дерево, стекло. Наиболее распространенными являются металлические с напылением, хромированием, никелированием и т.п. От материала будет зависеть прочность и долговечность. Каждый может выбрать фурнитуру, удовлетворяющую его потребностям и желаниям.

Для того чтобы понять, как установить дверную ручку, нет необходимости углубляться в детали — достаточно рассмотреть процесс монтажа.

Порядок установки

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

• ручная дрель или шуруповерт;
• коронка по дереву диаметром 50 мм;
• сверло по дереву диаметром 22-25 мм;
• стамеска;
• молоток;
• карандаш.

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны. Для этого нам и нужно сделать направляющую тонким сверлом. Первым высверливается боковое отверстие диаметром 25 мм, вторым делается сбоку диаметром 22 мм.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

Ответная планка и углубление под замок

Установка дверной ручки на межкомнатную дверь закончена. Осталось сделать лишь последний штрих, а именно, врезать в лутку ответную часть защелки. Первым делом необходимо отметить центр защелки. Для этого закройте двери не слишком плотно и проведите карандашом на необходимом уровне. Еще можно плотно закрыть дверь и несколько раз открыть и закрыть защелку, чтобы оставить следы. Теперь посередине лутки выберите паз. Глубоким его делать не стоит. Замеряйте длину защелки в самом большом месте и выберите на 1-2 мм меньше.

Под замок паз выбирается поглубже и побольше. Все зависит непосредственно от самого замка. Иногда в комплекте может идти пластмассовая накладка в паз — ее нужно вставить до закрепления планки.

Поверх паза крепится декоративная планка. Врезать ее заподлицо нет необходимости. Достаточно прикрутить саморезами или прибить гвоздиками. Осталось лишь проверить, все ли работает правильно. На этом установка ручек на межкомнатные двери полностью завершена.

Ручки с замком устанавливаются по такому же принципу. Отличие будет заключаться только в диаметре торцевого отверстия.

Монтаж на раздвижные двери

При монтаже ручек для раздвижных дверей нужно иметь при себе дрель, перьевые сверла, простые сверла и фрезерный станок с фрезой в виде цилиндра. Ручка представляет из себя продолговатую вкладку, которая углубляется в дверь. Как и в предыдущем случае нужно определиться с высотой расположения. Затем обведите пластиковый вкладыш карандашом на дверное полотно.

Дрелью с перьевым сверлом 25 мм сверлите отверстия на глубину 13 мм очень близко друг к другу внутри контура. Затем выберите все стамеской или долотом. При наличии фрезерного станка сделайте это фрезой. Так отверстие будет аккуратнее. Теперь вставляете в отверстие пластиковый вкладыш и закрепляете его саморезами или шурупами. Прикладываете на нее накладку и прижимаете до щелчка.

Если у вас круглая ручка для раздвижных дверей, тогда ваша задача значительно упрощается. Вам нужно лишь сделать отверстие с помощью сверла необходимого диаметра. Дальше все так же, как и с продолговатой ручкой. На раздвижные двери также можно установить замок или торцевой захват.

Несмотря на кажущуюся простоту, установить ручку на межкомнатную дверь может быть непросто. И если вы в чем-либо не уверены, лучше обратитесь к специалистам или к тому, кто имеет опыт в подобных делах. Ведь ошибка может испортить вам дверь или ручку.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Как прикрутить ручку к межкомнатной двери Ссылка на основную публикацию Adblock
detector

ВКонтакте:

klub-masterov.ru

Как разобрать и собрать дверную ручку межкомнатной двери своими руками + видео

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры. Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно. Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Виды ручек для межкомнатных дверей

Дверные ручки для межкомнатных дверей можно классифицировать по способу установки, способу работы, форме, материалу, наличию замка.

По способу установки различают стационарные (накладные) и врезные модели. Накладные крепятся к дверному полотну, а для врезных требуется высверливать отверстия в нем.

По способу работы дверные ручки бывают:

Один из самых популярных материалов для производства дверных ручек – латунь. Помимо прекрасных эстетических свойств, латунь практична и долговечна.

На межкомнатные двери, как правило, не устанавливают сложные замковые системы. Исключением служит сантехнический замок, устанавливаемый в ванных комнатах и санузлах.

Установка ручки на межкомнатную дверь

Рассмотрим особенности установки самой популярной модели для межкомнатных дверей – ручки-кноб. Устанавливают ручки обычно на навешенной двери, однако многие специалисты рекомендуют полотно для установки снимать. Правда, не всегда это можно сделать легко.

Совет. Если полотно не снимается с петель и установка производится в навешенном положении двери, придвиньте к ней стул или какой-нибудь предмет, чтобы дверь была неподвижной во время вашей работы.

Инструмент для установки

Инструмент потребуется самый обычный, который есть в каждом доме:

• Шуруповерт или дрель с набором сверл (включая перьевые сверла) и коронкой.
• Стамеска.
• Молоток.
• Шило.
• Угольник и мягкий карандаш. След от мягкого карандаша хорошо виден на шпоне.


К дверной защелке прикладывается схема разметки, но просто сделать отметки для отверстий и без нее. От нижнего края полотна с обеих сторон отмеряется по 1,0 метру. От каждого края двери надо отмереть по 6 см и делается отметка. С помощью угольника проводится строго горизонтальная линия, которая соединит эти две точки. На торце полотна отметка карандашом и шилом ставится на этой линии по центру. Прикладывается планка защелки и острым ножом прорезается шпон. Помним, что планка должна быть заглублена в полотно двери так, чтобы она составляла с полотном единую поверхность.

Некоторые специалисты советуют начинать сверление с торцевой части полотна перьевым сверлом. При такой очередности работы стружка при сверлении коронкой будет вылетать в уже сделанное отверстие, а не забивать зубцы коронки.

Перьевое сверло должно зайти на глубину лопатки, больше не надо. Сверло прижимается к точке на торце полотна и высверливается отверстие. Затем с помощью коронки поочередно с каждой стороны полотна высверливаются отверстия, сквозными их делать не надо. Как только с противоположной стороны появился кончик коронки, дрель надо остановить и приступить к сверлению с другой стороны. Так шпон при выходе коронки не будет поврежден.

После того как отверстия будут готовы, с помощью стамески и молотка делаем выборку по прорезанной ножом линии под планку защелки. Устанавливаем защелку и закручиваем двумя саморезами. Саморезы лучше брать не «штатные», которые прилагаются к защелке (у них обычной мягкий металл), а качественные.

С помощью ключа, который есть в комплекте, разбираем ручку на две части, чтобы ее можно было установить. Для этого один крепежный винт надо ослабить, другой выкрутить. Центральный стержень вставляется в отверстие и с одной стороны крепежный винт плотно закручивается. Затем на стержень одевается вторая половина ручки-кноб, и закручивается второй винт. С обеих сторон закручиваются саморезы, которые закроют декоративные накладки и саморезы не будут видны.

После установки ручки-кноб остается установить «обратку» на коробке. Дверь прикрывают, но не до конца, и карандашом отмечают верхний и нижний край язычка. С помощью угольника определяется расстояние от края полотна до центра планки защелки, и этот размер переносится на дверную коробку. Затем к коробке прикладывается планка «обратки», ножом прорезается шпон, а стамеской делается вырубка под планку и язычок. Дверь закрывается и проверяется работа защелки.

Затем устанавливается планка на коробке. Продаются специальные «кармашки» для углублений под язычок, их делают пластика или металла. Саморезы, которые фиксируют планку «обратки», можно закрыть самоклеящимися заглушками. После этого установка завершена.

Как разобрать и собрать дверную ручку межкомнатной двери?

Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.

Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.

Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь. Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.

Собирается ручка в обратном порядке.

В качестве заключения

Как видно, установка дверной ручки на межкомнатную дверь не представляет особой сложности, для работы не требуется профессиональный инструмент, количество операций сводится к трем. От вас потребуется только аккуратность и точность. Да, еще и желание установить ручку самостоятельно.



bouw.ru

Установка защелки в межкомнатную дверь своими руками.

Установку защелки в межкомнатную дверь можно выполнить своими руками при наличии необходимых инструментов и базовых навыков работы с деревом. Монтаж ручки с запорным механизмом выполняется по аналогичной схеме. Отличие заключается только в углублении для ответной планки под замок.

Инструменты необходимые для работы

Следует подготовить такие инструменты и материалы, как:

• дрель;
• сверла или коронки;
• молоток и стамеска;
• отвертка;
• карандаш или черный маркер;
• линейка;
• саморезы;
• рулетка.

Если саморезы не поставляются в комплекте с ручкой, их можно приобрести отдельно.

Как врезать защелку в межкомнатную дверь

Чтобы установить защелку, необходимо следовать такому плану действий:

1. разметить дверное полотно;
2. сделать отверстия для защелки и квадратного стержня;
3. вставить механизм и собрать все детали.

Все следует делать аккуратно, поскольку повреждения устранить достаточно сложно. Чтобы было удобнее вырезать углубления, сделайте метки черным маркером.

Разметка полотна

Перед установкой ручки с фиксатором в межкомнатную дверь своими руками выполняют разметку полотна. Отмечают высоту расположения замка и его ширину. Глубину врезки определяет ширина механизма. Делать пометки лучше с внутренней стороны. Выбор высоты ручки зависит от роста хозяев, она должна располагаться на уровне пояса. Стандартом считается 1 м от напольного покрытия.

Затем прикладывают замок ко внутренней стороне двери и очерчивают его карандашом. Таким образом определяется глубина отверстий. Также отмечают положение ручки и фалевой защелки. Последняя устанавливается с торцевой стороны полотна. Разметку на нем гораздо удобней делать с помощью угольника. Место установки ответной планки определяется после монтажа ручки.

Высверливание отверстия для ручки и защелки

Следующим шагом является высверливание отверстий для квадратного стержня и фиксирующего механизма. Для установки личинки делают углубление в полотне двери с помощью перьевого или витого сверла, диаметр которого соответствует ширине механизма. Чтобы точно определить, насколько погружать сверло, на него клеят изоленту. Поэтому при создании полости должна остаться пометка сверху, чтобы не погружать инструмент ниже маркера.

Теперь сверлим ряд отверстий друг возле друга на необходимую глубину. Дрель нужно держать строго параллельно поверхности пола. Если это сложновыполнимая задача, полотно двери желательно снять с петель и положить. После этого с помощью стамески выравнивают паз. Если есть фрезерный станок, отверстие удобнее сделать им. Глубина погружения фрезы выставляется заранее.

Механизм должен входить плотно. При необходимости нужно нажать на него. Отверстия под саморезы подготавливают заранее. Для этого используют сверло маленького диаметра. Если закручивать саморезы без направляющего отверстия, может произойти раскол древесины. Также сверлят отверстие под ручку сверлом, диаметр которого соответствует размеру квадратного стержня.

Установка механизма и сборка ручки

Монтаж завершается установкой механизма, внутренней накладки и планки на лутке. Механизм ручки вставляется в углубление так, чтобы совпали отверстия. После этого продевают квадрат и надевают на него рычаги или нобы. Последней устанавливают накладку на квадратный стержень и фиксируют ее специальным винтом. Защелку закрывают другой накладкой.

После этого нужно правильно установить ответную планку на дверную коробку. Дверь прикрывают и отмечают карандашом положение защелки и запорного механизма, если таковой присутствует. С помощью стамески делают углубление до 1 см, которое закрывают планкой. Если устанавливается роликовая защелка, паз должен быть до 5 мм.

odveryah.ru
