Несущие стены из газобетона: особенности кладки

Разновидности газоблока

Разновидности газоблока

На современном строительном рынке представлен широкий ассортимент материалов для капитального строительства. В этой статье будут рассмотрены несущие стены из газобетона — характеристики, влияние на человека и метод возведения домов с их применением.

Существуют разные производители, марки и геометрические формы таких изделий. По этой причине внешний вид приведенных на фото газобетонных блоков может отличаться от реальных предложений. Общие принципы изготовления и использования справедливы для всех разновидностей этого материала.

По ссылке на видео в этой статье можно получить дополнительную информацию.

Содержание статьи

Технические характеристики

Ячеистый бетон подразделяется на три основных типа и марки плотности.

Цифровой параметр указывает массу кг/1м3 вещества:

  1. Конструкционный — D1000-D
  2. Конструкционно-теплоизоляционный — D500-D
  3. Теплоизоляционный — D300-D

Уже по названиям видно, что марка газобетона для стен, на которые будет оказываться нагрузка D500 — D1200. Для сравнения представлены основные характеристики рассматриваемых блоков и кирпича.

Газобетон Кирпич
Вес 1м2 кладки, кг 150-200 Около 1000
Коэффициент экологичности (чем меньше, тем лучше) 2 10
Плотность, кг/м3 500-1200 1500-1900
Теплопроводность, Вт/м*К

(чем меньше, тем лучше)

0,2-0,38 0,6-1,15
Морозостойкость, цикл (чем больше, тем лучше. min 15) 35 80
Водопоглощение, % относительно массы (чем меньше, тем лучше) 20 10/12/17
Прочность сжатия, кг/см2 (чем больше, тем лучше. min для одноэтажных строений 10) До 50 110-120

В обычных условиях плотность изделий для конструкций несущих конструкций рассчитывается по таблице:

1-й этаж
2-й этаж 3-й этаж
Один этаж D500-D600 Х Х
Два этажа D700-D900 D500-D600 Х
Три этажа D1000-D1200 D700-D900 D500-D600

Соотношение прочности и теплопроводности газобетона

Соотношение прочности и теплопроводности газобетона

Минимальная толщина обсуждаемых стен из газобетона должна составлять 250 мм. В зависимости от особых условий местности, этажности и сложности архитектуры производится индивидуальный расчет.

Сложное строительство из газоблоков

Сложное строительство из газоблоков

Экология

Среди людей, незнакомых с технологией производства газобетона, существует мнение о том, что такой материал вреден для здоровья человека. Чтобы разобраться в этом вопросе следует изучить составляющие и способ изготовления этих блоков.

Компоненты:

  1. кварцевый песок, применяется для придания прочности, абсолютно безвреден — 60%;
  2. цемент, в составе блока находится в связанном виде — 20%;
  3. известь, запеченная при высокой температуре — 20%;
  4. алюминиевая пыль — около 1%.

По своей структуре блоки газобетонные на 50% состоят из пузырьков воздуха, значит показатели содержания веществ нужно разделить пополам. Получаем: цемент — 10%, известь 10%.

В обычной стене, где каждый кирпич покрыт раствором со всех сторон цемента ничуть не меньше, однако его никто не боится.

Но и это еще не все:

  • Во время технологического процесса все составляющие смешиваются между собой в мокром виде.
  • Алюминий реагирует с известью, выделяется водород, который создает себе выходы из смеси. Эти пустоты заполняются обычным воздухом, после чего состав помещается в автоклав.
  • Дальнейшая обработка проходит при температуре 190оС и давлении 14 атмосфер.
  • Кварцевый песок в таких условиях вступает в реакцию со вспененными цементом и известью образуя однородную массу.
  • После остывания получаем искусственное вещество, из которого извлечь цемент и известь можно только в том случае, если его поместить обратно в те же условия.

Таким образом, привычная цементно-песчаная смесь, из которой сыпется пыль в бытовых условиях, гораздо вреднее. Газобетон, если им не питаться, абсолютно безопасен.

Преимущества и недостатки материала

Особенности химического состава, технология производства и физические свойства дают изделиям ряд преимуществ перед иными материалами.

  • Высокая точность геометрии позволяет легко соблюдать нужные размеры и рядность кладки.
  • Большие, по сравнению с кирпичом, размеры блоков значительно снижают сроки строительства.
  • Способность удерживать тепло.
  • Материал легко режется и обрабатывается ручным инструментом.
Газобетон легко режется обычной ножовкой

Газобетон легко режется обычной ножовкой

  • Небольшой вес материала снижает нагрузку на фундамент, что позволяет значительно сэкономить бюджет.
Газобетон легко режется обычной ножовкой

Газобетон очень легкий

  • Газоблоки — пожаробезопасный материал.
Газобетон не горит

Газобетон не горит

Избрав газобетон для возведения несущих конструкций, следует учесть не только его достоинства, но и недостатки.

  • Такие блоки имеют пористую структуру, поэтому легко впитывают воду. Необходимо обеспечить хорошую защиту от влаги.
  • Вещество блоков находится в запеченном состоянии, склонно к растрескиванию в местах повышенных нагрузок. По этой причине минимальный размер по толщине стен из газоблока должен быть правильно рассчитан. В опасных местах требуется армирование кладки.

Одним из немаловажных является тот факт, что даже при обеспечении качественных мер по усилению и гидроизоляции цена 1м2 стены из газобетона остается самой привлекательной среди конкурентов.

Строительство газобетонных несущих стен

Как и любой другой материал, газобетонные блоки при возведении здания требуют соблюдения определенных технологий. В этом разделе приведена подробная инструкция по устройству  стен несущих своими руками.

Внимание!  Не имея опыта в строительстве для определения, какой должна быть толщина стены в конкретном случае, обязательно обратиться к специалистам.

Газобетон не горит

Схема устройства конструкций

Разгрузка и складирование

Производители отпускают свою продукцию на поддонах, при этом верхняя часть или весь штабель покрываются полиэтиленовой пленкой. Кроме того упаковка может быть перетянута лентой.

  • Лучше всего для приема материала использовать погрузчик.
  • Штабеля можно складировать в два яруса.
  • При разгрузке вручную используйте имеющиеся поддоны в качестве подставки под нижний ряд и прокладки между ярусами.
  • Верхний ряд следует накрыть пленкой или подручными материалами.

Таким образом соблюдается целостность блоков и защита от осадков и подтопления.

Складирование газобетона

Складирование газобетона

Укладка первого ряда

Правильно выложенная своими руками нижняя линия обеспечит ровные ряды дальнейшей кладки, прочность будущей постройки и удобство выполнения работ. Чаще всего фундамент или цоколь не имеют ровной верхней плоскости.

Кроме того обязательной является гидроизоляция основания. Если не обеспечить надежную защиту от воды, то изделия будут впитывать влагу, которая зимой замерзнет в лед и будет разрушать здание.

  1. С фундамента удаляются все посторонние элементы и сметается пыль.
  2. Укладывается рулонный гидроизоляционный материал. Он должен быть шире стены.
  3. Вдоль крайних линий внешней и внутренней сторон будущей стены наносятся толстые, широкие полосы выравнивающего раствора. Можно применить обычную смесь цемента и песка. При расчетной нагрузке до 70% допустимой, среднюю часть лучше оставить свободной от смеси. Этот метод обеспечит возможность без труда выставить блоки в нужное положение, предохранит от сырости и будет препятствовать утечке тепла из помещения.
Укладка первого ряда

Укладка первого ряда

  1. Вдоль внешней стороны фундамента на всю длину стены четко по горизонтали натягивается ориентировочный шнур, строительное название «причал». Высота размещения причала отсчитывается от верхнего уровня цементного раствора на высоту блока минус 5-10 мм, в зависимости от степени неровности фундамента.
Установка причала

Установка причала

  1. Устанавливая первый ряд, верхнюю наружную грань блоков ориентируют по шнуру. При этом, до причала оставляют зазор около 1 мм. Нельзя допускать соприкосновения газобетона и шнура, так как это может нарушить ровность. Верхнюю плоскость блоков ориентируют по горизонтали с помощью уровня.
Ориентирование первого ряда

Ориентирование первого ряда

  1. Положение каждого отдельного блока выставляют резиновым молотком.
  2. Перед нанесением слоя клея обязательно тщательно удалять пыль. Мелкие сухие частицы препятствуют процессу адгезии клея и газобетона.

Нужно знать! Смонтировав ряд , необходимо затереть места стыков до образования одной плоскости без «ступеньки». Наличие выступающей грани может повлечь за собой перелом элементов следующего ряда.

Затирка стыков

Затирка стыков

Правильно устроив основание дома можно переходить к возведению строения.

Строительство основной стены

В значительной мере облегчают рабочий процесс нехитрые приспособления, которые помогают сделать стену ровной и соблюсти вертикаль. Называются такие помощники — порядовка. Для ее изготовления подойдет материал, имеющий одну прямую сторону.

Это может быть деревянная рейка, любая полоса или фрагмент листового материала с заводским краем. Можно складировать газоблоки по углам будущего здания. Штабеля станут ориентирами, которые не нужно размечать по высоте.

  1. Устанавливаются порядовки так, чтобы их ровные стороны поднимались вертикально от противоположных внешних углов одной стены первого ряда. Закрепляются в нижние блоки или подручными средствами.
  2. На расстоянии от верхней плоскости предыдущего ряда равном высоте блока устанавливается причал.
Применение порядовки

Применение порядовки

  1. В дальнейшем, имея нижнюю плоскость и ограничительный шнур по верхней грани легко и быстро устанавливается очередной ряд.
  2. Стыки соседних рядов не должны составлять одну линию. Между швами соблюдается расстояние не менее 10 см. Для обеспечения этого условия достаточно угловой блок положить так, чтобы он накрыл стык между нижними элементами стены.
Применение порядовки

Схема кладки

  1. По длине клей наносится линиями, которые не соприкасаются между собой. Для этого чаще всего используют обычный зубчатый шпатель. Если объем строительства большой есть смысл приобрести специальную каретку.
Нанесение клея

Нанесение клея

  1. На торцах блоков проклеиваются только наружная и внутренняя стороны. Средняя часть не заполняется.
  2. В каждом ряду, почти всегда требуется установить часть блока. Учитывая невысокую плотность газобетона, вырезать нужный фрагмент не составит труда. Если в стене есть дверной или оконный проем, резаную сторону ориентируют к проему. В случаях, когда такое невозможно, нестандартный торец покрывают клеем так же, как и слой между рядов.
  3. Допускается проклеивать торцы только с той стороны, которая не будет оштукатурена. Такой способ ускоряет процесс строительства, но в случае нарушения слоя штукатурки, появляется свободный доступ влаги и холода внутрь.
  4. В случаях, когда монтируется часть конструкции, находящаяся в грунте, или требуется увеличить жесткость общей конструкции, торцевой стык полностью заполняется клеем.

Важно! В некоторых местах кладки или при необходимости усиления конструкции ввиду конкретных условий, осуществляют армирование стены. В качестве усилителя используется арматура диаметром 8 мм или специальные армирующие каркасы.

Арматуру помещают в штробы, а каркас прокладывают в слое клея.

Схема армирования газобетонных стен

Схема армирования газобетонных стен

Ознакомившись с технологией, и правильно используя газобетонные блоки для несущих стен, даже не имеющий специальных навыков человек может самостоятельно приниматься за строительство дома по рассчитанному проекту.

beton-house.com

Несущая способность газобетона - обзор прочностных характеристик

Несущая способность отдельно взятого газоблока и готовой стены сильно отличаются, и потому, при проектировании здания, нужно знать способ определения несущей способности участка стены. В данном обзоре мы расскажем о прочности блоков, классах, и о других моментах, связанных расчетными характеристиками стен.

Начнем с того, что автоклавный газобетон бывает различной плотности, от D300 до D700. Чем выше плотность блоков, тем они прочнее, зачастую. Причем, на разных заводах при одинаковой плотности, класс прочности может отличаться. К примеру, на одном заводе газобетон D400 обладает классом B3.5, а на втором, D400 имеет уже класс B2.

Несущая способность

Чтобы детально разобраться в данном вопросе, нужно рассмотреть три важных понятия:

  1. Прочность материала.
  2. Расчетное сопротивление кладки.
  3. Несущая способность участка стены.

Прочность газобетона на сжатие

Прочность на сжатие стеновых блоков принято обозначать классами, к примеру качественный автоклавный газобетон D400 обладает классом прочности B 2.5.

Что такое класс прочности, и что именно скрывается под этой цифрой? Давайте разбираться.

Класс прочности – гарантийное (обеспеченное) значение, что блок будет обладать заявленной прочностью. Марка прочности – усредненное значение, то есть, взяли 10 блоков и посчитали их среднюю прочность.

Класс B2.5 означает, что материал способен выдержать 2.5 Н (Ньютона) на квадратный миллиметр. То есть, квадратный сантиметр выдержит 25 кг нагрузки.

Теперь посчитаем площадь газобетонного блока, размерами 62 см на 30 см, получается 1860 см2. Далее определяем, сколько килограмм может выдержать блок – 1860 x 25= 46 000 кг = 46 тонн. То есть, погонный метр кладки толщиной 30 см выдержит 75 тонн.

Прочность газобетона определяют в лабораторных условиях при помощи пресса. То есть берутся кубики газобетона 10 на 10 см и давятся прессом, который фиксирует максимальное усилие до момента разрушения.

Расчетное сопротивление кладки

Расчетное сопротивление кладки – значение, определённое по строительным стандартам, которое включает в себя различные факторы, которые снижают прочность конструкции – стены. То есть, создается запас прочности по СНиП.

Расчетное сопротивление газобетонной кладки классом прочности B 2.5 составляет 1,0 Мпа, то есть 10 кг/см2. Как вы видите, это значение в 2.5 раза меньше чем прочность самого газобетона. То есть, погонный метр кладки выдерживает нагрузку в 30 тонн.

Несущая способность участка стены

Этот параметр будет еще меньше, и зависит от следующих параметров:

  1. Высота стены.
  2. Толщина стены.
  3. Характер нагрузки(эксцентриситет).

К примеру, на стену толщиной 300 мм опирается плита перекрытия, величина опирания – 120 мм. То есть нагрузка на стену прикладывается с отклонением от центра (эксцентриситетом), в результате, нагрузка распределяется неравномерно, что создает в стене некоторый сгибающий момент и лишнее напряжение, уменьшающее несущую способность. В результате, несущая способность участка стены будет примерно в два раза меньше чем расчетное сопротивление кладки.

Несущая способность участка стены в 5 раз меньше, чем прочность самого газобетона.

stroy-gazobeton.ru

Ошибки при строительстве газобетонных домов

В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на российском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

  1. Ошибки, приводящие к нарушению целостности конструкций здания.
  2. Ошибки, ухудшающие эксплуатационные характеристики здания.
  3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.
  1. Ошибки, приводящие к нарушению целостности конструкций.

Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.

А. Ошибки при проектировании и строительстве фундаментов домов из газобетона.
Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2  мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.
Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах.   Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой.   Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.
Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.
Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.
Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.
При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней  в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.
Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.


Б. Ошибки при кладке газобетонных блоков

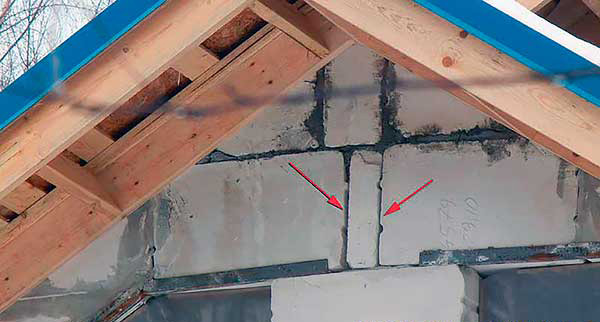

Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.
Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна или 20% от высоты блока, но не менее 10 см.

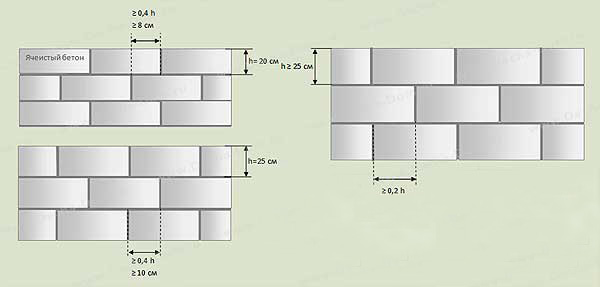

Основные правила цепной перевязки газобетонных блоков при кладке стен.

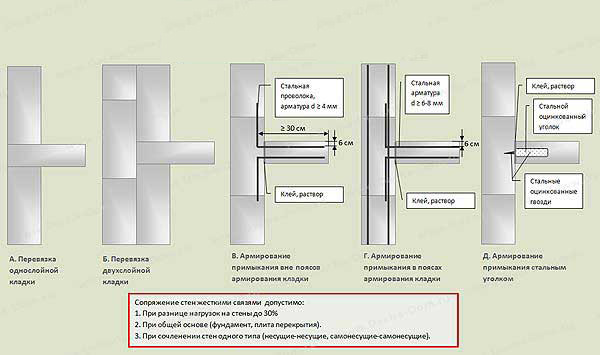

Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.



Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации.  Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.

Првильные варианты соединения наружных и внутренних стен из газобетона.

В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.

При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.

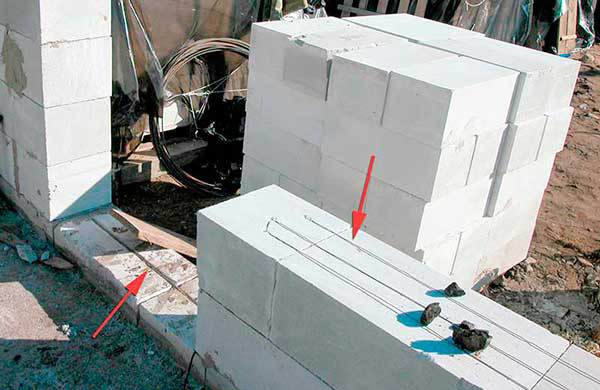

Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором.
Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.

Проволока не может выполнять функции арматуры: она не предупредит возникновение усадочных трещин в углах под и над проемами в газобетонных стенах.

Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под  проемом (см. схемы армирования).

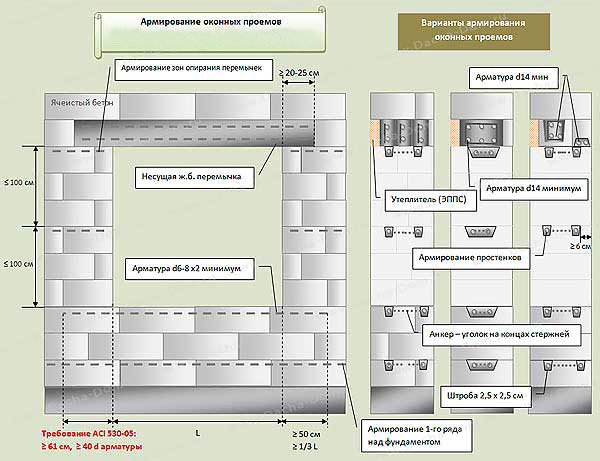

Армирование проемов в газобетонных стенах.

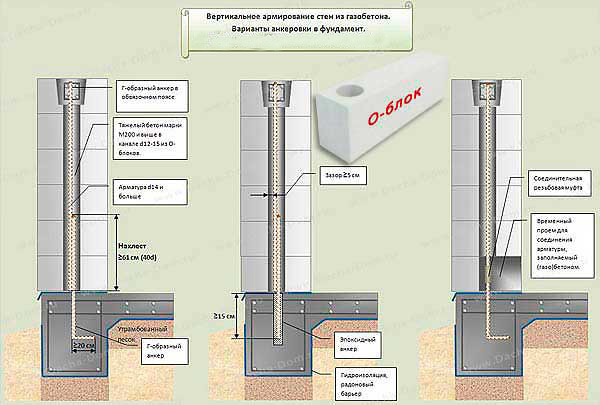

При определенных условиях  ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование  стен:
1. Вертикально армируются стен, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.

Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.

  1. Ошибки, ухудшающие эксплуатационные характеристики здания.

В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и  росту затрат на отопление.

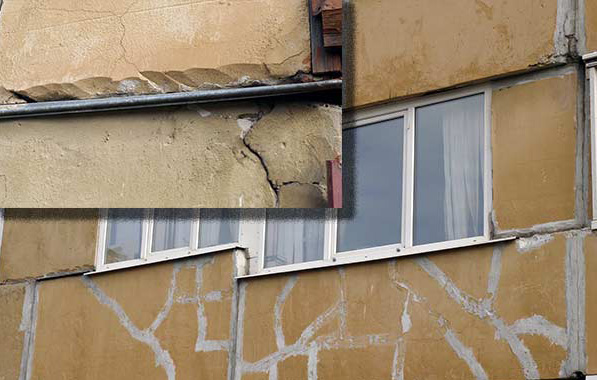

Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных  стен, изложенным в Своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной  проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.

Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11),  домов 137-й «ГБ» серии также представляют собой газобетонные панели.   Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно "корабли" считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.

Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.

Подобное наружное "утепление" с помощью ЭППС за дестяок лет эксплуатации приведет к обратному эффекту: дом станет "холоднее", чем был бы без утепления. А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.

Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью.  К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между  газобетоном и кладкой.

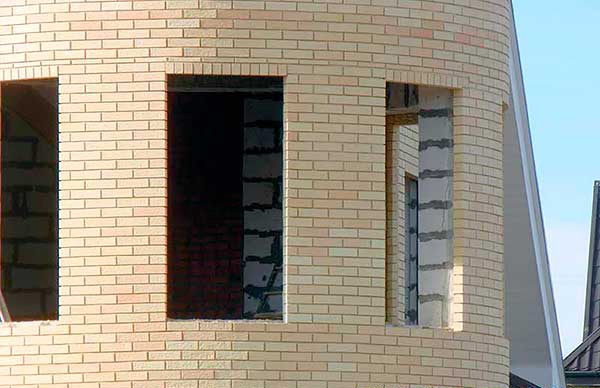

Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров.  Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).

Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков  [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].

При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.

Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.

Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.

Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.

Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые  строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.

Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.

Еще одна странная привычка отечественных строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.

В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.

Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.
Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае уменьшается суммарная паропроницаемость кладки из газобетона. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.

Избыток клея или раствора аккуратно подрезается и удаляется со швов после подсыхания, а не размазывается по стенам, чтобы уменьшить паропроницаемость газобетона.

Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.

  1. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.

К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.

Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.

Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.



dom.dacha-dom.ru

Несущие стены из газобетона: размеры перегородок и толщина

В последнее время газобетон резко набрал популярность в России. При строительстве стен и перегородок частных домов люди в большинстве случаев отдадут предпочтение этому материалу.

Оглавление:

  1. Характеристики и классификация
  2. Толщина стен
  3. Стоимость

Состав

Газобетон — это близкий родственник ячеистого бетона, с той лишь разницей, что в него добавляют алюминиевую пудру, а также используют в качестве заполнителей кварцевый песок и известь. Свое название получил из-за своей пористой структуры, которая образуется при застывании пузырьков в бетонной смеси, а они появляются благодаря реакции алюминиевой пудры с щелочным раствором.

Наличие пор позволяет достигать хорошего соотношения массы/прочности/теплоизоляции, однако снижая звукоизоляцию (35 – 37 дб). Небольшой вес и идеальная геометрическая форма способствует возведению дома в короткие сроки, снижая стоимость услуг строителей. В зависимости от класса его прочность на сжатие колеблется в диапазоне 1,5-3,5 кг/см2 со средним коэффициентом теплопроводности 0,12 Вт/м°С. Стены могут похвастаться также и отличной огнеупорностью: I и II степень пожаробезопасности.

Виды блоков

Главную роль при выборе играет назначение помещения. С повышением толщины и плотности увеличивается уровень звукоизоляции, снижается теплопроводность и пропорционально возрастает стоимость. Размеры газобетонных блоков для несущих стен должны быть не меньше 440 мм (толщина), обладать прочностью не ниже марки B2,5 и плотностью не ниже 500.

В зависимости от прочности газобетон делится на множество классов от B0,5 до B15 (больше — лучше). Низкий показатель (до B2) означает, что стена не может быть частью несущей конструкции, а высокий (например, 10) позволит выдерживать до 10 этажей при правильно подобранной толщине. Регламенту прочности соответствует положение СТ СЭВ 1406.

Также стоит обратить внимание на следующие показатели:

  1. D – плотность (от 300 до 1200 и выше). Несущие конструкции сооружают из конструкционного газобетона: D от 1000. Внутренние стены — из теплоизоляционного: D до 500. Визуально определить высокую плотность можно по размеру пор (чем они меньше — тем плотнее).
  2. М — альтернативная марка мерила прочности (без учета СТ СЭВ 1406). Для возведения несущих перегородок используется М100-200.
  3. F — стойкость к перепадам температур. Число возле F (например, F15) указывает на примерное количество циклов замораживания и оттаивания, которые способен перенести блок без потери качества и разрушения. Морозостойкость — является одной из слабых сторон элементов любых размеров.

Отдельный параметр — способ твердения: он бывает автоклавным и неавтоклавным. В автоклаве происходят реакции гидроксида кальция с оксидом кремния с образованием двухосновным гидросиликатов. На деле это означает в несколько раз более быстрое застывание бетона. Если убрать этап с химическими реакциями — получится неавтоклавный газобетон. Он более быстр и лёгок в производстве, однако его время застывания может достигать нескольких недель.

Как определиться с толщиной блока стены?

В частном доме все зависит от назначения помещения. Чем выше плотность газоблока, тем лучше теплопроводность и несущие характеристики и выше цена. Оптимальная конфигурация для частного дома выглядит следующим образом:

  1. Для гаража, летней кухни, дачи, которым сохранять тепло не критично, можно выбирать элементы, только опираясь на прочность: от D300 и выше и B до 2,0. На толщине экономить не стоит: она должна быть не меньше 200 мм даже для здания в теплом климате. Лучше сделать перегородки из легкого газобетона, а внешние стены — из плотного.
  2. Несущий каркас малоэтажного сооружения рекомендуется выполнить из конструкционно-теплоизоляционного газобетона: марки от D500 до D900 и B от 2 до 4. Второй параметр зависит от количества этажей. С повышением плотности (D) возрастает теплопроводность — лучше выбирать более низкий из возможных показатель D (например, 500). Рекомендуемая толщина равняется 300 мм.
  3. Межкомнатные стены лучше выполнять из газобетона с низкой плотностью (D до 300) и прочностью (B до 1). Толщина подойдет минимальная: до 150 мм.

При возведении легких одноэтажных зданий для экономии можно закупать блоки толщиной 100 мм, но учтите, что в таком случае температура внутри помещения практически не будет отличаться от той, что за окном.

Обратите внимание: официальный российский стандарт толщины несущей стены — 440 мм. Этот показатель высчитан из теплотехнического, изоляционного и конструкторского расчета и является универсальным для большинства случаев малоэтажного строительства. Для перегородок лучше выбрать толщину в несколько раз меньше (например, 100 м).

Особое внимание стоит уделить фундаменту здания. Рекомендуется отдать предпочтение ленточному монолитному типу, дабы защитить дом от усадки, а стены и перегородки — от деформации и появления трещин.

Стоимость газоблока в Москве

Цены, представленные в таблице, могут сильно варьироваться, зависимо от производителя и отдельных характеристик товара.

Рассмотрим расценки на популярный газоблок автоклавного твердения D400 (M10):

Поставщик, производитель Размер блока (ширина, длина, высота), мм Стоимость за 1 м3, руб
ВЕНДОР, YTONG 200, 250, 625 4 740
Брик Парк, YTONG 200, 250, 625 4 750
СтройПартнер, Bonolit 200, 300, 625 3 250
ВЕНДОР, YTONG 250, 375, 625 4 890
СтройПартнер, CUBI 200, 375, 625 2 700
Брик Парк, еЗСМ 200, 300, 625 3 600
СтройПартнер, PORITEP 150, 250, 625 3 080
Хебель-Блок, YTONG 250, 300, 625 4 750
Хебель-Блок, YTONG 200, 250, 625 4 600

Выгоднее делать заказы массово оптом и покупать блоки меньшего размера — так можно достичь экономии до 30% денежных средств. Этот материал также на 20% экономнее кирпича и шлакоблока. Рассмотренный выше блок автоклавного твердения D400 подходит для любых целей малоэтажного строительства — от возведения перегородок до несущего каркаса.




cemgid.ru

Стандартные ошибки при строительстве домов из газобетонных блоков





В этом разделе мы рассмотрим ошибки при строительстве малоэтажных домов из мелких блоков автоклавного газобетона, как наиболее распространенного стенового материала из ячеистых бетонов на украинском рынке.
Все ошибки при строительстве домов из газобетонных блоков можно разделить на следующие группы:

  1. Ошибки, приводящие к нарушению целостности конструкций здания.
  2. Ошибки, ухудшающие эксплуатационные характеристики здания.
  3. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.





  1. Ошибки, приводящие к нарушению целостности конструкций



Эта наиболее опасная группа ошибок при строительстве домов из газобетонных блоков, так как в результате неверного проектирования здания, пренебрежения технологиями строительства целостность несущих конструкций дома может быть нарушена. Диапазон негативных последствий этой группы ошибок может простираться от образования относительно стабильных трещин в стенах здания из газобетона до обрушения конструкций.





А. Ошибки при проектировании и строительстве фундаментов домов из газобетона



Прочность блоков из автоклавного газобетона на излом стремиться к нулю. Неармированная кладка из газобетонных блоков обладает несколько лучшими свойствами, но в целом деформация основания 2 мм на метр, крен фундамента 5 мм на метр способны вызвать образование трещин в газобетонной кладке.



Движения фундаментов и изменения их формы возможны под воздействием движений грунта (при замерзании, оттаивании, изменении влагонасыщения), при осадке под нагрузкой, на просадочных грунтах. Также возможны деформации фундаментов из-за неправильно выбранной конструкции под приложенной нагрузкой. Поэтому к фундаментам для зданий из газобетонных блоков предъявляются повышенные требования к стабильности положения и сохранения геометрической формы. Конструкция фундамента должна обеспечивать совместность деформаций расположенных на нем стен здания при линейных и угловых перемещениях.



Оптимальным фундаментом для дома из газобетонных блоков является монолитный железобетонный фундамент, конструкции наиболее соответствующей грунтовым условиям (свайно-ростверковый фундамент, заглубленный или малозаглубленный ленточный фундамент, заглубленная или поверхностная плита). Грунтовое основание под таким фундаментом должно быть правильно подготовлено для снижения возможных движений: фундамент должен опираться на утрамбованные или неразрыхленные слои слежавшегося грунта, грунт должен быть дренирован до постройки фундамента, в непосредственной близости с фундаментом не должны расти крупные лиственные деревья, вокруг фундамента должен быть утеплен на достаточную для снижения морозного пучения величину.



Непонимание механики движения грунтов и основных свойств газобетонных блоков приводит к тому, что для домов из газобетона применяют сборные фундаменты из фундаментных блоков (с устройством армированного пояса или без него). Такие фундаменты допустимы лишь на непучинистых и условно допустимы на слабопучинистых грунтах. На грунтах подверженных пучению, сборные фундаменты для домов из газобетонных блоков не рекомендуются.



Иногда встречаются попытки построить здания из газобетона на свайных фундаментах с обвязкой (высоким ростверком) из стальных конструкций (швеллер, уголок, двутавр) вместо монолитного железобетонного ростверка. Ростверк из металла не в состоянии обеспечить стабильность положения стен из мелких блоков газобетона и обладает значительными температурными колебаниями геометрических размеров.



При устройстве ростверков, некоторые самостоятельные строители, руководствуясь популярной строительной литературой раннего постсоветского периода, экономят на армировании верхнего ряда железобетонного ростверка свайно-ростверкового фундамента, не выполняют требуемую анкеровку арматурных стержней в углах ростверков и уменьшают допустимую высоту сечения ростверка (она должна быть не менее 40 см). В результате, такой «экономичный» ростверк не способен противостоять всем возникающим нагрузкам, что приводит к деформациям и раскрытию трещин в самом ростверке, и к образованию трещин в стенах.

Недопустимо сочетание различных видов фундаментов под единой постройкой из газобетонных блоков из-за возможной неравномерности возникающих нагрузок при движениях грунтов. Любое сочетание разнородных фундаментов, выполнение пристроек возможно только при устройстве деформационных швов в газобетонных стенах по месту сочленения разнородных конструкций.





Б. Ошибки при кладке газобетонных блоков



Нарушение правильной перевязки блоков в порядовой кладке, неправильное выполнение проемов, неправильное сопряжение наружных и внутренних стен, отсутствие или недостаточное армирование стен, отсутствие армированных железобетонных поясов могут привести к образованию трещин в стенах газобетонных домов.



Цепная перевязка блоков при кладке обеспечивает восприятие изгибающих и срезающих усилий, действующих на кладку. При кладке блоков высотой 25 см и более в один ряд минимальная перевязка должна быть 40% от высоты блока, но не менее 10 см.



Основные правила цепной перевязки газобетонных блоков при кладке стен



Распространенной ошибкой является отсутствие перевязки или гибких связей при сопряжении стен из газобетонных блоков. Соединение стен из газобетонных блоков может быть жестким или с помощью гибких связей.



Жесткое сопряжение возможно, если разница нагрузок на стены не превышает 30% (то есть сопрягаются стены одного вида – несущие с несущими, самонесущие с самонесущими или ненесущие с ненесущими). Если сопрягаются стены разного назначения (несущие с ненесущими или самонесущими), с разницей нагрузок, превышающие 30%, то сопряжение выполняется исключительно гибкими связями, допускающими деформации.  Распространенными ошибками является отсутствие связей между сопрягаемыми стенами, либо использование жестких связей, таких как забитый в стену обрезок арматуры, в разнонагруженных стенах.



Првильные варианты соединения наружных и внутренних стен из газобетона



В местах возможной концентрации температурных и усадочных деформаций газобетонных блоков, которые могут вызвать недопустимые по условиям эксплуатации разрывы кладки из блоков в стенах должны устраиваться температурно-усадочные швы. Практически такие швы должны устраиваться каждые 35 метров кладки, что, пожалуй, может встретиться только при строительстве ограждений (заборов) из газобетона. Осадочные швы должны предусматриваться в местах изменения высоты здания более чем на 6 м, а также между секциями здания с углом поворота более 30°, либо при сочленении частей здания на отдельных фундаментах.



При строительстве из газобетонных блоков часто забывают выполнять конструкционное армирования стен и особенно армирование проемов в стенах из газобетонных блоков. Такое армирование не повышает несущую способность газобетонной кладки, а лишь снижают риск возникновения температурно-усадочных трещин, и снижает раскрытие трещин при подвижках и деформациях основания постройки, превышающих допустимые пределы. Конструкционное армирование кладки из газобетона применяется для предупреждения усадочных трещин при строительстве из «свежего», только что выпущенного газобетона, который заведомо будет подвержен усадке, которая длится до двух лет и составляет до 0,3 мм/м при уменьшении влажности газобетона от 35% до 5% по массе.



Схема конструкционного армирования стен из газобетона.



Для горизонтального армирования кладки из газобетонных блоков используется стальная арматура переменного профиля диаметром минимум 6 мм (по требованию некоторых производителей газобентона – 8 мм), заглубляемая в штробы и закрепляемая клеем для газобетона или пластичным цементным раствором. Нельзя использовать для конструкционного армирования гладкую проволоку («катанку»), так как она не обладает свойствами стержневой арматуры.



Проволока не может выполнять функции арматуры: она не предупредит возникновение

 усадочных трещин в углах под и над проемами в газобетонных стенах.



Для всех построек из газобетонных блоков без несущего железобетонного каркаса необходимо выполнять конструкционное горизонтальное армирование для предупреждения образования трещин вокруг оконных, дверных и иных проемов в стенах из газобетонных блоков. При этом армируются ряды не только ряды кладки над проемом (при отсутствии надпроемной перемычки в проемах до 120 см), но и ряды кладки рядом с проемом и под  проемом (см. схемы армирования).



Армирование проемов в газобетонных стенах





             При определенных условиях  ряде условий строительства домов из газобетонных блоков необходимо выполнять и вертикальное армирование  стен:
1. Вертикально армируются стены, подверженные или потенциально подверженные боковым (латеральным) нагрузкам (заборы, отдельностоящие стены, подземные этажи зданий, подвалы, стены зданий на крутых склонах, стены зданий в зоне схода селей, лавин, в регионах с сильными ветрами, ураганами и торнадо, в сейсмоопасных районах).
2. Увеличение несущей способности стен здания из газобетона. Например, использование вертикального армирования позволяет применять при кладке стен газобетон минимальной плотности, отличающийся меньшей теплопроводностью.
3. Вертикальное армирование позволяет организовать восприятие и передачу нагрузки от значительной сосредоточенной нагрузки (например, от длиннопролетной балки).
4. Усиление перевязки кладки сопрягаемых стен и углов вертикальным армированием.
5. Усиление проемов в стенах.
6. Усиление небольших простенков.
7. Вертикальное армирование колонн из газобетона.



Схема вертикального армирования стен из газобетона



Вертикальное армирование может устраиваться в специальных О-блоках, поставляемых многими зарубежными производителями изделий из газобетона. Также О-блоки можно изготовить самостоятельно, используя бур с коронкой диаметром 12-15 см. Вертикальное армирование выполняется арматурой d14. Арматура должна быть размещена не далее 61 см от проемов, свободных концов стен из газобетона.





  1. Ошибки, ухудшающие эксплуатационные характеристики здания.



В основном, к этой группе относятся ошибки наружной отделки, наружного утепления стен из газобетона, приводящие к увеличению теплопроводности стен, ухудшению микроклимата в доме и  росту затрат на отопление.

Самой распространенной ошибкой в строительстве, проистекающей из игнорирования особенностей открытой ячеистой структуры газобетона и ее свойств проницаемости для газов и водяного пара, является создание с внешней стороны стены из газобетона паронепроницаемых слоев или слоев с паропроницаемостью ниже, чему у газобетонной кладки. Такие конструкции противоречат требованиям к паропроницаемости многослойных  стен, изложенным в ДБН В.2.6-31:2016 «Теплова ізоляція будівель» которые предусматривают, что каждый слой такой стены, расположенный кнаружи от предыдущего, должен иметь более высокую паропроницаемость. При несоблюдении этого правила внутренние слои стен, обладающие гигроскопичной  проницаемой структурой могут постепенно отсыревать, так как не весь водяной пар будет выводиться наружу, что приведет к повышению теплопроводности стен (утеплителя). Это правило применимо к отапливаемым зданиям для постоянного проживания. В неотапливаемых зданиях такая проблема не возникает, а в зданиях, отапливаемых время от времени (дачные дома, отапливаемые только во время приездов в отпуск или на выходные) актуальность проблемы зависит от индивидуальных условий. Смотрите пример разрушения стены из газобетона от промерзания во влажном состоянии.



Из газобетона были построены многие «сталинские» дома, первые «хрущевки». Наружные панели многоквартирных «брежневок», «кораблей» (серия ЛГ-600, усовершенствованная серия 600.11),  домов 137-й «ГБ» серии также представляют собой газобетонные панели.   Хорошая идея утепления внешних стен газобетонным панелями споткнуласть о традиционное для СССР низкое качество производства: наружные стены газобетонных многоэтажек трескаются и требуют регулярной реставрации. Кроме того никто не догадался защитить газобетонные панели изнутри от проникновения влагонасыщенных паров, а снаружи окрашивать их паропроницаемой краской. Из-за этого газобетнные панели отсыревают и увеличивают свою теплопроводность. Традиционно "корабли" считаются одними из самых холодных и потому дешевых домов. В настоящее время в США активно развивиается технология наружной обшивки каркасных домов тонкими армированными газобетонными панелями.



Чем же строители любят «запечатывать» снаружи проницаемые для газов и паров газобетонные блоки? На этом поприще есть два абсолютных лидера: кирпичная кладка и экструдированный пенополистрол (ЭППС). Обычно строители совершают эти ошибки под самыми благовидными предлогами: «защитить» нежный газобетон от атмосферных воздействий «крепким» кирпичом и как следует «утеплить» газобетон с помощью ЭППС и заодно защитить его от наружной влаги и промерзания.

Хотя основное условие долговечности для дома из газобетонных блоков точно такое же как и для деревнного дома: пористый материал стен должен иметь возможность высыхать, отдавая влагу в атмосферу.



Подобное наружное "утепление" с помощью ЭППС за дестяок лет эксплуатации приведет

к обратному эффекту: дом станет "холоднее", чем был бы без утепления.

А на рубеже 5-7 дестяков лет такие стены начнут расслаиваться внаружной трети блоков.





Встречаются и комбинированное использование ЭППС с обкладкой его кирпичом. Близки по эффекту блокирования паропереноса и облицовка фасадов из газобетона термопанелями из пенополиуретана и клинкерной плитки «под кирпич». Кирпичная кладка, как и ЭППС обладают практически нулевой паропроницаемостью. К конструктивным решениям, значительно ухудшающим паропроницаемость многослойных стен с использованием газобетона, относятся наружное утепление со слабо паропроницаемым пенополистролом, и устройство кирпичных фасадов с невентилируемым воздушным зазором между  газобетоном и кладкой.



Если домовладелец хочет непременно видеть свой газобетонный дом с кирпичными фасадами, то ему нужно не идти на поводу у строителей, которым кончено же проще обложить газобетонные стены кирпичом без всяких вентиляционных зазоров.  Для устройства кирпичного фасада газобетонного дома придется выполнить требования пункта 8.14 СП 23-101-2004: для стен с вентилируемой воздушной прослойкой (стены с вентилируемым фасадом) воздушная прослойка должна быть толщиной не менее 60 мм и не более 150 мм. Кирпичная кладка должна быть соединена с газобетонной стеной связями из нержавеющей стали или стеклопластика. Кирпичная облицовка должна иметь вентиляционные отверстия, суммарная площадь которых определяется из расчета 75 см2 на 20 м2 площади стен, включая площадь окон. Нижние вентиляционные отверстия нужно делать с уклоном ниже поверхности дна воздушного зазора, чтобы отводить скапливающуюся в воздушном зазоре влагу (конденсат).



Облицовка газобетона кирпичом без вентилируемого зазора придает дому «богатый» вид, но через 7-10 лет заставит домовладельца платить за отопление такого дома значительно больше, чем в первые годы эксплуатации здания. А детям или внукам такого домовладельца вполне возможно придется реставрировать дом и фасад из-за разрушения наружных слоев кладки газобетонных блоков  [Кнатько М.В., Горшков А.С., Рымкевич П.П. Лабораторные и натурные исследования долговечности (эксплуатационного срока службы) стеновой конструкции из автоклавного газобетона облицованного силикатным кирпичом.// Инженерно-строительный журнал.-2009,- №8,- С.20].





При строительстве из газобетонных блоков встречаются ошибки, приводящая к избыточным расходам на отопление: образование мостиков холода. Чаще всего, это отсутствие или недостаточное утепление надпроемных железобетонных перемычек, железобетонных поясов, неоправданное применение железобетонных каркасов при строительстве малоэтажных домов из конструкционно-теплоизоляционных газобетонных блоков из-за недоверия к прочности материала.



Надпроемные перемычки в доме из газобетонных блоков: прежде всего, следует знать, что проемы шириной до 120 см над которыми высота кладки составляет не мене 2/3 ширины проема не нуждаются в перемычках, а лишь в горизонтальном армировании ряда над проемом. Проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков, которые не нуждаются в дополнительном утеплении. Также не нуждаются в утеплении специальные газобетонные армированные балки, которыми можно перекрыть проемы до 174 см.



Однако в реальном строительстве чаще всего проемы перекрывают монолитными железобетонными балками, отливаемыми по месту. Такие балки требуют наружного утепления, которое иногда забывают утеплить.



Кроме утепления надоконных перемычек в доме из газобетонных блоков, также требуется утеплить

и торцы плит межэтажных перекрытий или обвязочный железобетонный пояс.



Самые распространеннее на рынке марки газобетонных блоков имеют класс прочности на сжатие B2,5 и могут иметь плотность от D350 до D600. Из таких газобетонных блоков можно возводить несущие стены суммарной высотой до 20 м. Однако некоторые  строители не доверяют прочности «легкого и пористого» материала и сооружают массивные хорошо проводящие холод железобетонные каркасы даже для двухэтажных конструкций.





Избыточно усложненная конструкция пострйоки из газобетона: при возведении двухэтажных зданий вне сейсмоопасных зон и не требуется усиление конструкции железобетонным каркасом. Для укладки плит перекрытий достаточно устройство железобетонного разгрузочного пояса между этажами.



Еще одна странная привычка строителей увеличивает теплопроводность кладки из газобетона: во многих случаях, строители не наносят клей на торцевые поверхности газобетонных блоков.





В газобетонной кладке не должно быть сквозных щелей: должен наноситься на все грани газобетонного блока.



Между тем, во всех случаях исполнение вертикального шва должно предотвращать сквозное продувание стен. Вертикальные растворные швы при кладке блоков с плоскими гранями должны заполняться раствором полностью. При использовании блоков с профилированной поверхностью торцевых граней в кладке, к которой предъявляются требования к прочности на сдвиг в плоскости стены вертикальные швы должны заполняться по всей высоте и не менее чем на 40 % по ширине блока, а в иных случаях шов должен быть заполнен снаружи и изнутри полосами клея или раствора.



Кстати, недопустимо размазывать избыток клея или раствора по шву и поверхности блока: в этом случае неоднородное основание в дальнейшем чревато проявлением микротрещин в наружном штукатурном покрытии. Избыток клея необходимо оставлять для подсыхания, и обрезать шпателем.



Избыток клея или раствора аккуратно подрезается

и удаляется со швов после подсыхания, а не размазывается

по стенам, чтобы уменьшить паропроницаемость газобетона.



Кладка газобетонных блоков на цементный раствор формально не является строительной ошибкой. Однако следует знать, что кладка газобетонных блоков на цементном растворе на 25-30% лучше проводит тепло (толстые швы являются «мостиками холода»), и, следовательно, для достижения нормативного сопротивления теплопередачи такой стены, толщину кладки придется делать существенно больше, что сведет на нет «экономию» на клее для газобетона.





  1. Ошибки, приводящие к избыточным трудовым и финансовым затратам при строительстве без нарушения целостности конструкций и эксплуатационных характеристик здания.



К этой группе относятся всевозможные самодеятельные «усовершенствования» технологии строительства домов из газобетонных блоков. Одной из самых распространенных, равно как и безобидных ошибок является желание «усилить» газобетонную кладку исполнением первых рядов из «более прочного» керамического кирпича. На самом же деле предельные деформации на излом и сдвиг у керамического кирпича и газобетонных блоков близкие, и таким образом невозможно уберечь стену от образования трещин при неправильно выполненном фундаменте или при отсутствии горизонтального конструктивного армирования.





Конструктивно избыточный пояс кладки из керамического кирпича. Изначально рекомендация по испрльзованию кирпичной кладки содержалась в каталоге советского времени ЛЕНЗНИИЭП «Малоэтажные дома из ячеистых бетонов» (Л.-1989 С. 176) и была аргументирована «защитой газобетона от отраженных от земли брызг от осадков». На заднем плане критическая ошибка: дом из газобетонных блоков, утепленный ЭППС.



Мы надеемся, что наш краткий обзор убережет вас от совершения основных критических ошибок и поможет сэкономить силы и средства как при строительстве дома из мелких блоков ячеистого бетона, так и при его эксплуатации.

gazobeton.org

Толщина стены из газобетонных блоков для дома

Пример того, что такое газобетонный блокПример того, что такое газобетонный блок

Изделия из газобетона – это превосходный современный материал для кладки. Стены из газобетонных блоков обладают высокой теплоизоляцией и сравнительно небольшим весом. Газобетонные блоки используют при возведении внешних стен и для устройства перегородок внутри здания. Здание из газобетона обойдётся значительно дешевле, чем возведение аналогичного строения из кирпича. Толщина стен из газобетона существенно влияет на величину сметной стоимости затрат на строительство всего здания. Минимальная толщина стен из газобетона должна отвечать всем физико-техническим требованиям.

Газобетонный блок — что это

Стеновые бетонные кирпичи получают путём отливки вспененного бетонного раствора в специальных формах. Сырьевая масса включает в себя кварцевый песок (силикат), цемент, известь и воду. Чтобы получить вспученную затвердевшую массу, в раствор засыпают алюминиевый порошок. Известь вступает в бурную химическую реакцию с алюминиевым порошком. В результате происходит активное выделение кислорода и водорода (гидролиз воды).

Кислород образует в вязкой массе раствора большое количество пузырьков. Застывшая смесь образует ячеистую массу, которая напоминает структуру поролона. Такой материал носит название газобетона или газосиликата.

Размеры газобетонных блоков

Большинство предприятий выпускают газосиликатные кирпичи, у которых одинаковая длина (600 мм) и высота (200 мм). Меняется только толщина изделия.

Готовую продукцию перевозят на специальных поддонах – паллетах. В таблице приведены толщины блоков и транспортная загрузка.

Толщина блокаКол-во блоков на паллете, шт
1100150
2150100
325060
430050

Перевозят стеновой материал, уложенный на паллетах высотой 180 см. Чтобы во время перевозки изделия не напитались влагой, их укрывают полиэтиленовой плёнкой.

Газосиликатные блоки с профильными торцамиГазосиликатные блоки с профильными торцами

Газосиликатные блоки могут быть с гладкими и профильными торцами. Профильный рельеф торцов исполняет роль замковой системы – «шип-паз». По словам специалистов, наличие замковой системы существенно не влияет на прочность кладки.

Преимущества и недостатки газобетонных изделий

Газобетонные стены обладают определёнными преимуществами и недостатками. Наиболее яркие представители данных категорий представлены несколько ниже.

Преимущества:

  • возведение стен из газоблоков приносит экономию до 30% по сравнению со строительством наружных ограждений здания из кирпича или железобетона;
  • изделия из ячеистого бетона надёжно сохраняют тепло внутри дома; внешние несущие стены не нуждаются в дополнительном утеплении;
  • стены дома обладают высокой звукоизоляцией и огнестойкостью;
  • экологичность и паронепроницаемость материала позволяют стенам дышать; газобетонные стены не впитывают в себя влагу;
  • показатели экологичности материала приравнивают к свойствам деревянных строительных конструкций;
  • высокая геометрическая точность поверхностей блоков позволяет строителям возводить стены с идеально ровной плоскостью.

Недостатки:

  • слабая прочность материала;
  • какой бы ни была толщина стен из газобетонных блоков для дома, высота строения ограничена 3-мя этажами.
2-х этажный дом из газоблоков2-х этажный дом из газоблоков

Плотность газобетона

Плотность газосиликата определяется его удельным весом. Показатель плотности обозначается латинской буквой D. Если материалу присвоена марка D 500, то это значит, что 1 м3 бетона весит 500 кг.

Помимо этого число в маркировке блоков может соответствовать ширине изделия. Так, например, толщина стены для дома из газобетона марки D 400 будет примерно равняться 40 см.

Кладку несущих стен осуществляют из блоков марки D 300, 400 и 500. Марки D от 600 до 900 применяют для ограждений специального применения. Если меньше число марки бетона, то тогда больше его пористость. Следовательно, меньше и прочность самого материала.

D 400

Выбирать кирпичи этой марки нужно для строительства домов не больше 2 этажей. При высокой теплоизоляции материал достаточно хрупок для строительства зданий большей этажности. Большинство частных домов и дачных построек строятся в основном высотой в 2 этажа. Именно это обстоятельство склоняет потребителя выбрать стеновой материал марки D 400.

Кладка несущих ограждений из этого материала выдерживает только лёгкие перекрытия, уложенные на деревянные балки. Под перекрытия из железобетонных плит кладут блоки марки 500, 600.

D 500

Марку D 500 применяют при строительстве 3-х этажных зданий. Увеличенная плотность бетона значительно повышает несущую способность кладки. Правда при этом понижается уровень теплоизоляции стен.

Применение марки D 500 позволяет укладывать перекрытия из железобетона небольшой толщины.

D 600

Изделия этой категории самые дорогие, но они морозоустойчивые, обладают высокой прочностью. Они позволяют возводить фасадные стены в 3-х этажных домах с устройством перекрытий из железобетонных плит.

Марки D 50, 100, 250 имеют наименьшую плотность, поэтому их применяют для кладки внутренних стен без нагрузок.

Толщина стен из газобетонных блоков

По сравнению с железобетоном газосиликатные конструкции обладают низкой прочностью. Оптимальная толщина газобетонных стен определяется двумя критериями: несущей способностью и теплопроводностью.

По специальной методике расчётов определяют, какая должна быть толщина стен из газосиликатных блоков. При проектировании небольших сооружений (подсобных строений, гаражей, дачных домиков) можно вполне обойтись без специальных расчётов толщины стен. Если для строительства этих объектов владелец хозяйства выберет стеновой материал шириной 200 – 300 мм, то он не ошибётся.

Планируя строительство 2 и 3 этажных домов, лучше обратиться к специалистам по проектированию зданий и сооружений.

Учитывая нагрузки и местные климатические условия, проектная организация на основе расчётов, определит – какой толщины должны быть стены дома.

Определение толщины газобетонной кладки: https://youtu.be/y7BHaiRhBVc

В районах с холодным климатом нужно подбирать ширину блоков размером 600 мм. Особого смысла делать стены толще, нет. Это может принести только лишние затраты. При толщине стены более 600 мм теплоизоляция ограждающих конструкций не изменится. Что касается перегородок, то их толщина может быть от 100 до 250 мм.

От того, какими будут перегородки по толщине, зависит насколько тяжёлое навесное оборудование можно устанавливать (антресоли, микроволновая печь, телевизор и прочее).

Армирование газобетонной кладки стен

Схема устройства бандажа из U элементовСхема устройства бандажа из U элементов

С чем связано устройство армированных поясов в стенах из газобетона? Прежде всего, усиление кладки металлической арматурой увеличивает несущую способность стен. Следовательно, можно сделать вывод о том, что усиление наружных стен здания позволяет делать ограждения меньшей толщины. Это приносит немалую экономию затрат на строительстве всего дома.

По сложившейся практике, армированный пояс (бандаж) устраивают в верхнем ряду кладки этажа. Бандаж бывает двух видов.

Это пояс из корытообразных блоков (U элементов) и укладка арматуры в штробы газобетонной кладки:

  1. Последнийрядкладкиэтажаукладываютиз Uэлементов. В полости укладывают каркас из арматуры. Затемполостизаливаютжидкимбетоном.
  2. Второй вид армирования заключается в том, что в блоках последнего ряда этажа прорезают штробы. Обычно по периметру здания прорезают две параллельные штробы, которые заполняют клеевым составом. В канавки вдавливают арматуру диаметром от 8 до 10 мм. Затем окончательно выравнивают поверхность канавок клеем.
Закладка арматуры в штробыЗакладка арматуры в штробы

Благодаря усилению внешних ограждений армированными поясами, толщину кладки вместо 400 мм можно сделать шириной 300 мм.

Облицовка газобетонных стен

Ограждения, сложенные из газосиликатных изделий, нередко облицовывают декоративным кирпичом. Делается это с целью формирования эстетичного вида фасада здания. В то же время облицовка выполняется на расстоянии от основания газобетонных стен. Зазор между стенами заполняют арматурным каркасом с укладкой утеплителя.

Облицовка газобетонных стен декоративным кирпичом

Выпуски арматуры закладывают в горизонтальные межблочные швы с одной стороны. С другой стороны, арматуру закладывают в кирпичную кладку. В результате всё строение внешнего ограждения представляет собой единую конструкцию.

За счёт этого достигается высокая теплоизоляция внешних ограждений дома. Для кладки стен используют газобетон высокой плотности, что позволяет повысить этажность строения и устроить перекрытия из железобетонных плит.

Более подробно на видео:


В любом случае толщину стен из газобетонных блоков должны рассчитывать таким образом, чтобы дом получился прочным и тёплым.

moyastena.ru

толщина и теплопроводность блоков для дома, кладка несущей стеновой конструкции

 v

Сегодня строительство стен для различных построек осуществляется из большого количества материалов. Одним из них является газобетон, который выгодно отличается, в первую очередь, теплопроводностью. Это становится возможным из-за использования пудры алюминия в обычной смеси бетона. Но прочность такого материала будет несколько ниже. Сегодня мы расскажем, почему для строительства дома газобетонные блоки будут отличным решением.

 v  v

Плюсы и минусы

Чтобы понять, стоит ли вообще строить стены из газобетона, необходимо проанализировать, какие именно плюсы и минусы имеет данный материал.

Итак, если вести речь о плюсах газобетона, то необходимо выделить:

  • хорошую способность удерживать тепло;
  • материал очень прост в обработке даже при помощи ручного инструмента;
  • нужные размеры и рядность кладки легко можно соблюсти благодаря высочайшей точности геометрии;
  • существенно больший размер блоков, нежели у кирпича, дает возможность значительно снизить сроки возведения объекта;
  • материал имеет небольшой вес, что позволяет существенно снизить нагрузку на фундамент постройки, а значит, продлить срок его эксплуатации;
  • газобетонные блоки являются полностью пожаробезопасным материалом, что выгодно выделяет его среди аналогов;
  • даже при правильном осуществлении процедур по гидроизоляции и усилению стоимость одного квадратного метра газобетонной стены все равно будет ниже, чем у аналогичных материалов.

Но как и у любого строительного материала, у газобетона существуют определенные минусы, которые не позволяют назвать его идеальным решением.

Речь идет о таких аспектах:

  • Пористая структура газобетонных блоков является причиной легкого впитывания воды. То есть при использовании материала для возведения стен необходимо очень тщательно продумать момент гидроизоляции.
  • Необходимо учитывать, что блочное вещество находится в запеченном состоянии. По этой причине в местах, где наблюдаются повышенные нагрузки, оно может начать растрескиваться. Из-за этого еще перед началом возведения объекта необходимо правильно рассчитать минимальный размер толщины стен будущей постройки. А в местах, наиболее подверженных риску, следует осуществить укрепление кладки путем армирования.

В общем, как можно убедиться, рассматриваемый материал имеет все же больше преимуществ, чем недостатков. Но и последние при правильном проведении работ по гидроизоляции и укреплению легко устраняются.

Виды

Благодаря не слишком большому весу, если сравнивать блоки с красным или силикатным кирпичом по массе, и пожароустойчивости, морозоустойчивости, хорошим звуко- и теплоизолирующим характеристикам, газобетон применяется для возведения различных элементов построек разного типа, начиная от перегородок и несущих частей жилых домов и заканчивая элементами загородных коттеджей и гаражей.

Если говорить о видах газобетона, то этот материал бывает нескольких категорий:

  • D300 – D500. Такие блоки считаются легкими и имеют низкий коэффициент плотности, а также хорошую теплопроводность. Обычно их используют в качестве утеплителя.
  • D500 – D900. Данная категория блоков будет существенно прочнее. Но и их масса будет существенно больше, а тепло они будут проводить лучше. Чаще всего именно они используются в качестве основного материала для строительства стен.
  • D1000 – D1200. Такие газоблоки считаются тяжелыми по массе. Их плотность будет максимальной среди всех существующих категорий. Они применяются для строительства зданий, которые требуют формирования прочной конструкции.

Виды газобетонных блоков также могут делиться по классам на три группы:

  • В 2,0 – такой газобетон используется для формирования стен несущего типа для построек, высота которых не более двух этажей;
  • В 2,5 – используется в качестве материала для несущих стен, если высота строения не будет выше трех этажей;
  • В 3,5 – может использоваться для формирования стен несущего типа для построек, имеющих высотность в пять этажей.
 v  v

Нормативные требования

Возведение зданий с применением различных бетонов ячеистой группы, к которым относится и газобетон, регламентируется СТО за номером 501-52-01-2007.

Если говорить об основных моментах по применению газобетона, то нужно отметить:

  • Ограничение максимальной высоты построек. Из различных категорий ячеистого бетона можно создавать для зданий стены несущего типа, высота которых составляет до двадцати метров (пять этажей). Если говорить о высоте стен самонесущей категории, то она не должна быть более девяти этажей или тридцати метров. Пеноблоки применяются для создания стен несущего типа, высота которых не более трех этажей или десяти метров.
  • Для создания стен самонесущего типа нужно применять блоки категории В 2,5. Если говорить о постройках, где этажей более трех, и В 2,0, если здания имеют высоту три этажа.
  • Нормативный документ регламентирует прочность бетона в зависимости от количества этажей в постройке. Если требуется возвести наружные или внутренние стены 5-этажной постройки, то нужно применять блоки с прочностью не менее В 3,5, а тип самого раствора не должен быть хуже, чем М100. Если говорить о трехэтажных постройках, то класс бетона должен быть минимум В 2,5, а раствора – М75. А для сооружений в два этажа – В2 и М50.
  • Этот нормативный документ также требует вычислять наиболее допустимую высоту стен из указанного бетона лишь после проведения расчетов.

Следует отметить, что данный стандарт регламентирует лишь вопросы прочности бетона, но совершенно не дает никаких пояснений в вопросе тепловой изоляции помещения. Соблюдать требования нормативных документов должны юридические лица в первую очередь. Физические лица могут использовать их только как рекомендации или ориентир при возведении гаража, загородного дома или же любой другой постройки.

При строительстве необходимо брать в расчет то, что во время эксплуатации меняется влажность газобетонных блоков, что увеличивает их тепловую проводимость.

Расчет толщины конструкции

Толщину наружных газобетонных стен можно при желании рассчитать самому. Следует взять нормативный показатель сопротивления тепловой передаче для определенной области и индекс теплопроводимости блока.

Эту цифру можно рассчитать, если умножить эти показатели друг на друга. Чтобы обеспечить комфорт, сопротивление тепловой передаче должно либо равняться, либо быть больше цифры номинируемого индекса, что рассчитывается сложением коэффициента градусо-суток отопительного периода и коэффициента обычного времени.

Если необходимо определить коэффициент градусо-суток отопительного периода, то его можно определить с помощью умножения градусов для периода отопления на количество дней для определенного места.

 v  v

Кроме того, когда осуществляется определение толщины газобетонной стены несущей группы, то обязательно рассчитывается теплопроводный индекс материала, что напрямую зависит от плотности. Чем она будет больше, чем более будет его тепловая проводимость.

Если говорить о коттеджном строительстве, то здесь чаще всего используют газобетон М500. Такие решения являются теплоизоляционно-конструкционными. Высокую прочность имеют и модели М600, обладающие высокой тепловой проводимостью, что свидетельствует о том, что они будут выпускать много тепла из здания.

 v  v

Для тепловой изоляции отлично использовать вариант М400. Здесь соотношение пор в общем весе будет выше показателя в 75 процентов. Это свидетельствует о том, что материал будет хорошо держать тепло. Но его прочность будет существенно ниже. Самыми лучшими для создания газобетонных наружных стен по свойствам теплоизоляции считаются марки газобетона D300 и D400. Их толщина находится в диапазоне от 20 до 45 сантиметров. Несмотря на такие показатели, эти материалы содержат большое количество воздушных пор и мало раствора, который несет на себе нагрузку.

Наиболее высокой прочностью, но большой толщиной стен (от 1 метра и более), нужной для того, чтобы сохранять тепло внутри помещения, будет отличаться газобетон марок D800 и D1000. Как правило, такие марки применяют при возведении торговых павильонов и общественных построек, а также сооружений, где есть дополнительное утепление и большая нагрузка. А вот золотой серединой, из которой можно делать внутренние и межкомнатные стены, будут блоки D500-D600, что обычно используются именно при строительстве коттеджей, жилых домов, а также других построек. Они имеют наилучшее соотношение в плане прочности и тепловой проводимости.

Как приготовить клей?

Газобетонная кладка делается на клеевое соединение, что создается из сухого раствора со специальными характеристиками, и состоит из песка, цемента и разного рода добавок водоудерживающего, пластифицирующего и гидрофобного типа. Минимальная шовная толщина должна быть 2-5 миллиметров, но делать кладку на такой массе возможно с шовной толщиной 8-10 миллиметров. Газобетон можно класть и на песочно-цементный раствор со средней шовной толщиной по горизонтали 12 миллиметров и вертикальной – 10 миллиметров.

При укладывании на спецклей надо брать в расчет то, что он уменьшает сопротивление тепловой передачи стеновых перегородок. Именно по этой причине в сухую и жаркую погоду используемый материал во время кладки лучше всего предварительно смачивать водой.

 v  v

Создание клеевого раствора для строительства стеновых перегородок из газобетона следует начинать прямо перед проведением работ.

Причем работа по приготовлению должна быть сделана четко по инструкции:

  • Сначала следует налить определенное количество воды, указанное на пачке со смесью, в ведро, выполненное из пластмассы.
  • Теперь осторожно насыпаем туда в необходимой пропорции сухой раствор, постоянно помешивая. Его необходимо оставить минут на 10-15, и перемешать еще раз.
  • В процессе осуществления кладки необходимо несколько раз размешивать смесь, дабы ее консистенция оставалась на нужном уровне.
  • Чтобы осуществлять кладку в холодный период времени, то лучше использовать клеевой раствор, которые содержит в своем составе противоморозные добавки.
 v  v

Как класть?

Класть ряды из газобетона лучше на клей. Сначала необходимо приготовленный раствор вылить в емкость, и используя кельму или же совок, осторожно размазать его по всей длине первого ряда стены и выровнять с помощью специального зубчатого шпателя. После этого газобетонные блоки следует класть сверху на клей. Их горизонтальная подвижка должна составлять не более 5 миллиметров. Швы необходимо тщательно заполнять клеем, чтобы блоки держались лучше. Также следует соблюдать перевязочные правила. По вертикали швы должны смещаться не более чем на 0,4 блочной высоты, или примерно на 9-11 сантиметров. Клей, что выдавится во время этого, необходимо сразу удалить, чтобы не позволить ему схватиться. Теперь остается лишь проверить, насколько кладка была выполнена ровно и произвести рихтовку, используя резиновый молоток.

Помочь сделать возведение стен проще могут различного рода приспособления. Речь идет о рейках-порядовках, что дают возможность обозначить кладочные углы. Чтобы их использовать, необходимо установить их в вертикальное положение, нанести метки, которые будет соответствовать высоте кладочных рядов. После этого между порядовками необходимо натянуть веревку-причалку, чтобы класть следующий ряд газоблоков было существенно удобнее. Теперь, ориентируясь на веревку-причалку, можно просто выравнивать газобетон. Для этого всего лишь необходимо немного постучать киянкой до момента, пока клей полностью не схватится.

По мере завершения ряда следует создать доборный блок, который должен быть в ряду последним. Следует знать, какие он должен иметь размеры, чтобы выпилить элемент необходимой длины, и промазать его клеевым раствором с двух сторон, после чего положить на необходимое место.

Способ кладки стенных перегородок, а также шовный размер должен подбираться в зависимости от категории стен. Например, однослойные стены могут иметь толщину 30-42 сантиметра. Для их возведения обычно применяют варианты D300-D500. Если у блоков есть точные габариты, то делать лучше тонкие клеевые швы. В других случаях следует использовать раствор теплоизоляционного типа с шовной толщиной 1-1,5 см.

Толщина двухслойных блоков может быть от 17,5 до 30 сантиметров. Для них обычно применяется известково-цементный либо теплоизоляционный раствор. Газобетон групп 600 и 700 может объединяться при помощи шва из клея. Выполненную по такой методике перегородку лучше утеплить при помощи тонкого слоя изоляционного материала. Толщина утеплителя в этом случае должна составлять 9-14 сантиметров. А вот трёхслойные стены, которые сделаны из такого типа бетона, будут иметь такую же толщину, что и двухслойные. И методика возведения у них будет идентична. Вот только толщина утеплителя может быть еще меньше. Речь идет о 8-13 сантиметрах.

 v  v

Следует сказать, что чем большее количество слоев имеет материал, тем лучше будет звукоизоляция и шумоизоляция у таких материалов. Но в целом, это характерно для всех материалов.

Бетон ячеистого типа требует большой внимательности при укладывании первого слоя, ведь от успешности этого будет зависеть прочность стен, а также окончательный вид конструкции. Именно поэтому необходимо тщательно выровнять стены, а смесь для швов наносить только с помощью спецкаретки или шпателя с зубцами. Если у блоков есть профилированные пазы по бокам, то во время их укладывания на вертикальные швы нет необходимости наносить раствор либо клей. Его нужно наносить исключительно на гладкую поверхность, а щели заполнять специальным эластичным материалом со звукопоглощающими характеристиками.

Например, пеной на основе полиуретана или минватой. Только после того, как раствор высохнет, который использовался для укладывания блоков, можно начинать делать штробы для проведения коммуникаций. После этого можно начинать нанесение шпаклевки на перегородки для их выравнивания, а также улучшения звукоизоляционных и пароизоляционных свойств. Хотя для улучшения свойств по пароизоляции должна использоваться не шпаклевка, а специальные виды штукатурки. Обычно речь идет о цементной штукатурке.

Из спецсмеси, выпущенной в условиях производства, получается более качественный по свойствам и однородный раствор.

Главными ее составляющими являются песок, вода и цемент. Такой раствор обычно делают или из сухой спецсмеси, либо просто перемешивая вышеупомянутые компоненты. Сделать ее просто, но качество будет крайне низким. При самостоятельном изготовлении раствора штукатурки цементного типа спецсмесь готовится по объему одной части цемента типа М400 или выше и трех-пяти частей песка из кварца.

Но хороший штукатурный раствор на цементной основе можно создать лишь из сухих смесей, которые производятся на заводе.

В таких смесях присутствуют еще и добавки, которые могут:

  • регулировать срок схватывания раствора;
  • удерживать влагу в свежем слое штукатурки, не позволяя ей переходить в материал стенной перегородки;
  • улучшают пластичность и удобство укладывания;
  • не позволяют высолам проявляться на поверхности;
  • усиливают адгезию штукатурки и основания;
  • улучшают прочность и стойкость слоя штукатурки к трещинам.
 v  v

Наносить на панели такой раствор необходимо при помощи специального приспособления. Такие составы и проще наносить. Штукатурки для машинного способа отлично подходят и чтобы наносить их вручную. Но в обратную сторону такое правило не работает.

Рекомендации

Газобетон представляет собой эффективный для строительства материал благодаря своим высочайшим теплоизоляционным свойствам. Они обусловлены его ячеистым строением.

Дабы полностью оценить преимущества рассматриваемого материала, следует знать некоторые аспекты:

  • При возведении стен применяется специальный клеящий раствор, укладывающийся на поверхность блока газобетона тонким слоем толщиной в несколько миллиметров. Но швы должны быть именно такими. Если они будут больше, то шов превратится в «мост холода», и свойства газобетона в плане тепловой изоляции существенно снизятся.
  • При возведении в холодном и умеренном климате необходимо утеплять газобетонные стены не только внутри, но и снаружи.
  • Обязательно следует наносить на газобетон цементную штукатурку и использовать материалы с высочайшими пароизоляционными свойствами. Это необходимо, чтобы уберечь материал от постоянного воздействия влаги и уберечь его от появления трещин. Если все же появились горизонтальные трещины, то их необходимо замазать штукатуркой и сделать все, чтобы уменьшить воздействие пара и влаги.
  • Плиты из такого материала должны тщательно промазываться клеевым раствором, дабы избежать появления мостов холода и снижения свойств тепловой изоляции всей постройки.
  • Для получения теплого дома необходимо не только увеличить толщину стены до максимально возможного значения. Необходимо также использовать правильный тип газобетона. Для большинства климатических зон лучше использовать газобетон типа D600 или категорий B2,5, B3,5 толщиной 300 миллиметров. Но такой выбор лучше всего делать, опираясь именно на теплотехнические и прочностные характеристики.
 v  v

В целом, возвести газобетонные стены можно довольно легко, хотя для этого знать надо целый ряд важных критериев. Но, тем не менее, такой материал довольно универсален, ведь его можно использовать как в доме, так и в квартире. Да и работать с ним довольно просто, так что это отлично решение для возведения стен.

О том, как сделать перегородку из газобетонных блоков, смотрите в следующем видео.

stroy-podskazka.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
