варианты фиксации, наращивание длины, инструкция к работе, особенности

Любое помещение требует оборудованной системы вентиляции, иначе в нем нельзя будет находиться, полноценно жить. При невозможности организовать естественную систему воздухообмена принимается решение о монтаже принудительной системы воздухообмена, частью которой является воздуховод. Крепление воздуховодов к стене производится различными способами. Существует два самых распространенных варианта: вертикально и горизонтально. Может встречаться вариант монтажа по наклонной линии, но он не является популярным. Чаще всего элементы укрепляют на стене, на потолке.

Расчеты и разработку проекта вентиляционной системы лучше доверять профессионалам в этой области, так как это очень сложный, серьезный комплекс мероприятий, но самостоятельно выполнить кое-что можно. А именно, произвести монтаж по разработанным и предоставленным планам, чертежам, на которых четко указаны места установки главных узлов.

Для производства труб применяют разные материалы, это может быть пластик, алюминий, сталь. Наиболее предпочтительными являются круглые сечения, потому что такая форма позволяет снизить аэродинамические потери. Из материалов больше отдается предпочтение стали, алюминию, как наиболее прочным, долговечным материалам.

Горизонтальная вентиляция

Как зафиксировать горизонтальную систему вентиляции?

Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.

Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.

Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.

Как зафиксировать систему воздухообмена, расположенную вертикально?

Крепление вертикальных воздуховодов к стене осуществляется с использованием опоры, состоящей из консоли, подкладки, хомута. Если необходимо закрепить оборудование на колонне из железобетона, потребуется использовать кронштейн.

Прежде чем приступить, нужно провести разметку мест установления крепежных элементов. Далее используется следующая инструкция:

1. Первым делом нужно установить крепежные компоненты;
2. На наружной стене укрепляют кронштейн, лебедку с блоками, подъемник;
3. Конструкцию с растяжками собирают из необходимых частей;
4. Устанавливают зонт;

   Крепления для вертикальной вентиляции

5. Поднимают собранный элемент;
6. С помощью растяжек выравнивают конструкцию, закрепляют ее в нужном месте;
7. Объединяют с теми частями, которые были установлены ранее;
8. Закрепляют.

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

При помощи подъемного механизма канат натягивают, разгружая первый кусок конструкции от крепления. Производят подъем, крепят ко второму фрагменту, фиксируют на постоянных опорах, убирают подъемник. Продолжая действовать по этой схеме, можно нарастить конструкцию до той длины, которая требуется соответственно проекту.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.

Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.

Для проведения работ потребуются специальные инструменты:

1. Защитные перчатки;
2. Фломастер для нанесения разметки;
3. Нож;
4. Бокорезы;
5. Шуруповерт;
6. Дрель;
7. Плоскогубцы;
8. Кисти.

Наращивание воздуховода

А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.

Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

• Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
• Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
• Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;
• Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

  Хомуты для крепления воздуховодов

• Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
• Хомут, дополненный шпилькой;
• Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
• Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;
• Металлическая балка со струбциной и закрепленной на ней шпилькой.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов.

Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Монтаж вентиляции: правила установки, необходимый инструмент

Время чтения: 8 мин.

В современных квартирах, домах и офисных помещениях необходимо поддерживать соответствующую температуру, влажность и чистоту воздуха. Правильно организованный и установленный крепеж для вентиляции обеспечит комфортное пребывание в помещении.

Общие правила по монтажу воздуховода

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:



Акт нормативный	Название документа
СП 60.13330	Отопление вентиляция и кондиционирование
СП 73.13330.2012	Внутренние санитарно-технические системы зданий



Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
3. Канал систем вентиляции  должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
6. Жесткие вентиляционные отводы  должны устанавливаться в подвальных, цокольных помещениях.
7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Нормативные расстояния по отношению к строительным конструкциями инженерным коммуникациям

Наряду с правилами монтажа вентиляции есть ограничения, связанные с дистанцией инженерных и строительных строений. При них крепление воздуховодов вентиляции не допускается:

• между потолком и вентиляционной коммуникацией округлого типа — 100 мм, между стенами – 50мм;
• строение прямоугольных воздуховодов и колонны из железобетона должны быть на расстоянии:

— 100 мм при стороне вентиляции 400 мм;

— 200 мм при стороне вентиляционной системы от 400 до 800 мм;

— 400 мм при стороне вентиляции от 800 до 1500 мм.

• расстояния между коммуникациями и вентиляцией должно как минимум 250 мм;
• дистанция между кабелями электричества и вентиляцией должна составлять 300 мм;
• на дистанции не менее одного метра должны проходить строительные элементы и стыки систем вентиляции.

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

• с помощью хомута и шпильки происходит крепление воздуховодов к стене;
• благодаря перфоленте, хомут здесь не понадобится;
• при помощи хомута для крепления воздуховодов и перфоленты.



Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

• профиля z-образной формы и шпильки;
• L-образного профиля и шпильки;
• траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.



Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.



Монтаж гибкого воздуховода

Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

ВАЖНО!

Соединение двух частей системы только хомутом, без алюминиевого скотча не дадут желаемого результата. В процессе использования кондиционера место соединения из-за конденсата намокнет и придёт в негодность.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Техника безопасности при монтаже воздуховода

Каждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.

Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:

• обеспечение сотрудника специальной одеждой, обувью и СИЗ;
• прописан график рабочего дня и время отдыха;
• состояние освещенности на участке работы;
• недопущение «зевак» в зону монтажа.

Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.

Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.

До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.

Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость — работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
4. В быту применяются вентиляции из полипропилена, стеклоткани.

Жесткость — это показатель, помощью которого все воздуховоды различает на:

1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Выбор воздуховода

Для того чтобы подобрать нужную систему вентиляции, необходимо обратиться к специалистам. Инженеры точно спроектируют будущее воздушное направление в канале, учитывая все факторы. Они примут оптимальное решение по вопросу диаметра воздуховода и материала, из которого будет вентиляция.

Жесткость

При проекте знаний производственного значения, общедомовой вентиляции строящейся многоэтажки применяют системы жесткого типа. К ним применим:

Нормативный документ	Название документа
ВСН 353-86	Проектирование и применение воздуховодов из унифицированных деталей
ТУ-36-736-93	Воздуховоды металлические

Материал

Если температура движения воздуха до 80 °С и влажность 60 % используют системы:

• из тонколистовой оцинкованной стали холоднокатаной, толщина которой 0,5-1,0мм;
• из горячекатаной тонколистовой стали, толщина которой 05-1,0мм.

Если уровень влажности и температуры выше отмеченных, то в этом случае используют каналы из нержавейки.

Если в воздухе присутствуют частицы газов, паров, то используют канал из металлопласта. В случае необходимости герметичность достигается согласно нормативному документу ТУ 36-736-93 по классу «Н» и по классу «В» по EVROVENT 2/2.

Изоляция и звукоизоляция воздуховода

Изоляция нужна для защиты системы от скапливания влаги, которая может образоваться в результате эксплуатации. Она преимущественно используется для защиты вентиляционных каналов на улице, в прохладных помещениях. Такой канал не  монтируют в домах и офисах, но применять можно иногда, при желании.

Звукоизоляция в основном применяется в офисных помещениях и для помещений в доме. Благодаря звукоизоляции не слышно шума потоков воздуха в жилых помещениях.

Расчет воздуховода

Для правильного расчете сечение воздуховода профессионалы оценивают длину системной магистрали. Просчитывают необходимый объем воздухообмена. Расчет сечения выглядит так:

S (площадь сечения вентиляции)=L(нужный объем воздухообмена)/3600*V(скорость движения в системе)

В формуле 3600 — фиксированная величина

Чтоб вычислить диаметр вентиляции, прибегают к следующему:

Размер воздуховода формы прямоугольника можно вычислить:

S=A*B, где А,В — ширина стен воздуховода.



Для установки выбираются трубы и короба, которые соответствуют и немного превосходят полученные данные.

Стандарты расходов воздуха указаны в таблице:

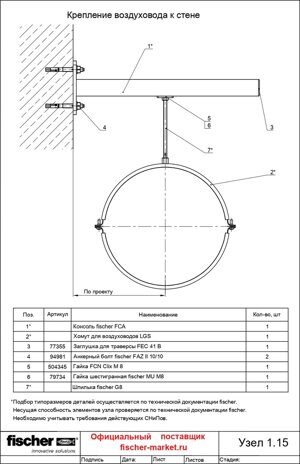

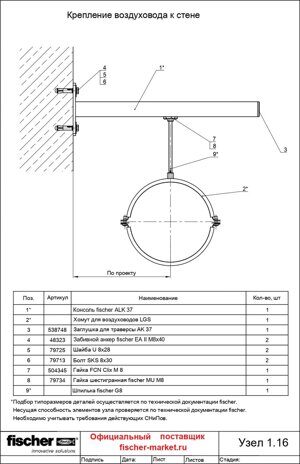

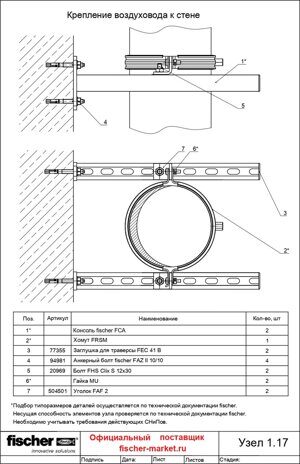

Узел 1.15 — 1.17 Монтаж круглых воздуховодов к стене Монтаж вентиляционных систем Техническая информация

« Назад Узлы крепления круглых воздуховодов устанавливают, используя для этого определенные наборы комплектующих. Их состав зависит от: Массы и диаметра воздуховода. Наличия/отсутствия изоляционного слоя на нем. Параметров потока воздуха (давление, скорость, влажность, температура, степень загрязненности). Окружающих условий. Узел 1.15 Крепление воздуховода к стене Документация: Описание Крепление круглых неизолированных воздуховодов среднего диаметра к стене хомутом, вывешенном на консоли со шпилькой. Этот метод установки способствует равномерному распределению нагрузки по длине траверсы, препятствуя ее недопустимому изгибу. Он подойдет для воздуховодов круглого сечения, по которым с небольшой скоростью идет воздух невысокой влажности и температуры, не содержащий пыли, загрязнений, едких соединений. Применяют для устройства систем вентиляции или кондиционирования воздуха производственных цехов, складов и коммерческих объектов, несколько реже – в быту. Два анкерных болта FAZ крепят консоль к стене, в нее вкручивают и контрят шпильку, а на ее противоположный конец – хомут. Внутрь него помещают воздуховод и фиксируют там, зажимая винты. Комплектующие Из стали с гальванической оцинковкой поверхности. Для эксплуатации в конструкциях, испытывающих вибрации, разрушающие нагрузки и постоянную влажность. Консоль монтажная из С-профиля. Для выбора нужного положения шпильки имеет перфорированные пазы. На ней вывешивают воздуховод. Круглый хомут для воздуховода. Связывает его с траверсой и служит для равномерного распределения нагрузки. Надежная фиксация с продолжительным сроком службы. Заглушка траверсы. Предохраняет от травм во время монтажа. Закрывает торец консоли. Разжимной анкерный болт. Надежно крепит опорную пластину консоли к стене, равномерным образом передавая на нее усилие от монтажного узла с воздуховодом. Гайка для шины траверсы. Фиксирует положение шпильки на консоли с помощью болта с нужной резьбой. Шестигранная гайка. Используется как крепеж, контрящий шпильку с хомутом в гайке для шины. Шпилька с резьбой. Прочно связывает хомут с консолью в жесткую конструкцию. Узел 1.16 Крепление воздуховода к стене Документация: Описание Установка воздуховода круглого сечения небольших диаметров (без изоляции) на стену помещения делается при помощи хомута, зафиксированного шпилькой на траверсе. Такой монтаж снижает усилие на консоль, исключает ее прогиб или отрыв от основания. Крепежный узел полностью сохраняет геометрическую форму воздуховода и предотвращает повреждение его стенок в процессе монтажа, т.к. вентиляционный канал вывешен и соприкасается только с полухомутами. Используется в бытовых условиях для приточно-вытяжной вентиляции индивидуальных домов, а также небольших автосервисов, моек, пищеблоков кафе и ресторанов. Траверса через опорную плиту забивными анкерами прикреплена на стене. В консольной ее части установлена шпилька с хомутом. Для закрепления круглый воздуховод вставляют в хомут и обжимают его невыпадающими винтами. Комплектующие Из качественной жаропрочной стали, защищенной от коррозии оцинковкой. Используются в узлах крепления с воздействием влажного воздуха, высоких температур и агрессивных соединений. Перфорированная установочная траверса. На нее через хомут подвешивают воздуховод. Хомут круглой формы. Охватывает воздуховод, равномерно передавая усилие от его массы на шпильку и, далее, к консоли. Прочный крепежный элемент с длительным ресурсом работы. Заглушка торца траверсы. Улучшает внешний вид, не допускает появления влаги в ее скрытой полости. Исключает травмы исполнителей во время работ по монтажу или обслуживанию. Забивные анкеры с болтами и плоскими шайбами. Фиксируют консоль, тем самым перераспределяя на стенку нагрузку от узла крепления воздуховода. Гайка консоли. Надежно определяет место шпильки на траверсе, зажимается болтом. Гайка шестигранная. Предохраняет шпильку с хомутом, закрепленную в шине, от самопроизвольного отворачивания при эксплуатации. Резьбовая шпилька. Основной элемент, обеспечивающий прочность крепежного узла, а также связь консоли с хомутом и воздуховодом. Узел 1.17 Крепление воздуховода к стене Документация: Описание Круглые воздуховоды, кроме вентиляции, применяют для удаления воздуха с избытком влаги, загрязненного пылью или же перемещения сыпучих грузов. Нагрузка на воздуховоды и их узлы крепления растет, возможно возникновение вибрации и шума. Для таких ситуаций лучше использовать более надежную фиксацию воздуховода на стене в двух точках по его высоте, без использования шпильки. А хомут в обязательном порядке снабжается вибро- звукоизолирующей вставкой. Применяют такие крепления почти исключительно в промышленных условиях для систем удаления дыма, пневмотранспорта и аспирации. Две консоли располагают на стене так, чтобы одна была опорой воздуховода снизу, а другая прижимала его сверху. Для фиксации на стенке каждой из траверс используют по паре анкерных болтов FAZ. В пазах консолей болтом с гайкой зафиксированы уголки FAF. А напрямую к ним крепят хомут с воздуховодом. Комплектующие Из оцинкованной стали. Превосходно работают в нагруженных системах вентиляции, со значительным воздействием шума, вибрации и повышенной температуры перемещаемой среды. Траверса установочная (профиль C-образного сечения) для поддержки воздуховода сверху и снизу. Хомут монтируют с зазором от стены, величина которого определена проектом. Для болтов в шине выполнена перфорация. Хомут под крепление воздуховодов, рассчитанный на длительную эксплуатацию. Жестко крепится к консоли посредством уголка, одновременно фиксируя положение круглого воздуховода. Торцевая пробка для траверсы. Закрывает острые кромки шины, тем самым исключая порезы и травмы у инсталляторов. Болт анкерный разжимный. Служит для крепления опорной поверхности консоли на стенке и сбалансировано передает ей нагрузки, возникающие в узле крепления и воздуховоде. Болт метрический с Т-образной головкой (под перфорацию). Нужен, что закрепить уголок с хомутом на траверсе. Гайка с шестигранником. Крепежная деталь для затяжки невыпадающих винтов, обжимающих воздуховод хомутом. Уголок с двумя отверстиями. Универсальная деталь, соединяющая консоль и хомут с воздуховодом в прочный и долговечный крепежный узел.

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

• Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
• Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
• Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

  Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

• Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
• Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

  Виды воздуховодов для кухонных вытяжек

• Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Крепление вентиляционных воздуховодов к стене

Содержание статьи:

Крепление воздуховодов можно выполнять несколькими способами. Их монтируют в вертикальном и горизонтальном положениях. Можно устанавливать и в наклонной плоскости, но это бывает не часто. Чаще всего они прикрепляются к стене или потолку при помощи специальных креплений. Каким способом будет устанавливаться воздуховод, зависит от параметров основного канала.

Методы фиксирования воздуховодов

Хомуты для фиксации воздухообменников

Крепеж выбирают в зависимости от сечения отверстия и места, куда необходимо крепить.

Виды крепежей:

• угловой кронштейн. Части воздуховода закрепляются с кронштейном, при помощи шурупов и винтов;
• z-образный держатель. Применяют для прямоугольных сечений. Крепятся друг к другу винтами и шурупами;
• профиль со шпильками. Чтобы обеспечить изоляцию звука, допустимо применение профиля из резины;
• крепление при помощи перфоленты. Лучше всего подходит для фиксации воздухообменника в виде круга. Чтобы произвести такой крепеж, нужно сделать петлю и прикрепить ее к болту там, где вентиляционные элементы имеют соединения. Среди плюсов данного метода крепления можно выделить относительно низкую стоимость. Недостатком является то, что вид крепления допускает вибрирование из-за неплотной фиксации;
• хомут идеально подходит как дополнение к фиксации перфолентой. Он помогает уменьшить степень шума. Применяют только для труб, которые имеют диаметр меньше 20 см;
• хомуты используют в дополнении со шпилькой;
• крепления при помощи анкеров. Чтобы выполнить такой крепеж, необходимо сделать отверстие и прикрепить шпилькой;
• траверсы со шпильками. Способ подходит для крепления труб, у которых прямоугольные сечения и большие габариты. Воздухообменник опирается на траверсу в этом виде крепления;
• балка металлическая со струбциной и шпилькой, которая крепится на ней.

Методы крепления горизонтальных воздуховодов

Крепеж вентиляции горизонтального расположения кронштейнами к стене: 1 – кронштейн 2 – уголок 3 – стенка 4 – слой штукатурки 5 – отверстие для подвески.

Если монтаж выполняется на кирпичные стены, или железобетонные поверхности, то крепление производится кронштейнами в форме уголка. Они вставляются в стену при помощи подкладок. Часть кронштейна, которая выступает и имеет отверстие, применяется для подвески воздухообменника. Длина заделки варьируется в зависимости от размеров канала.

Методики крепежа воздухообменников вертикально

Крепеж вертикальных воздуховодов
1 – места, где производилась сварка, 2 – рама, 3 – уголки

В первую очередь размечают места, которые предназначены для элементов крепежа. Следующим этапом устанавливаются детали. К местоположению, где должен производиться монтаж, подводят элементы воздухообменника. Далее, крепят кронштейн, подъемник, консоль, систему блоков к наружной стене. Конструкция с растяжками собирается при помощи единичных деталей. Проходит установка зонта и поднятие части воздуховода, которую уже собрали. Конструкцию следует выровнять с помощью растяжек и укрепить в подходящем положении. Вертикальный воздуховод удлиняют при помощи:

• нижнего наращивания конструкции;
• верхнего удлинения воздушного канала;
• использовать способ выдавливания.

Когда появляется необходимость увеличения воздуховода на стенке снаружи, используется первая технология. Для этого пользуются лебедкой, с тросом, который опускают в шахту или по стенке. Крепление производится при помощи подъемных механизмов. Далее, воздухообменник монтируют поэтапно. Звено поднимается канатом до места соединения и крепится. Оставшиеся элементы вентиляционной конструкции монтируются в порядке очереди. По окончанию монтажа, лебедка снимается, и укрепляются оставшиеся части с зонтом.

Метод нижнего наращивания 1, 2, 3, 4 – элементы воздухообменника

Когда конструкция несколько превышает вес, на который рассчитаны механизмы, используется следующий способ. Все необходимые блоки собираются, а крупногабаритные элементы совмещаются верхним наращиванием. Изначально все части закрепляются на опорах по отдельности, далее, следующую часть устанавливают на место, которое указано в проекте. И от него спускают канат лебедки к первому элементу.

При помощи лебедки трос натягивается, а с первого элемента конструкции снимают крепления и переносят их на следующий. Там закрепляется опорами и снимается подъемная сборка. Такие действия производятся, пока не достигнут необходимого уровня наращивания.

Способ выдавливания применяется для того, чтобы проводить вертикальные воздухообменники в труднодоступных местах. Изначально ставят 2 лебедки с блоками, в стены вкручивают крепеж. Часть конструкции собирается из элементов, а к нижнему фланцу крепят плиту проушинами. Они нужны для того, чтобы протянуть через них тросы. Собранный воздухообменник поднимается, пока над зданием не будет выглядывать верхний фланец. Далее прикрепляются элементы с зонтом, они потом присоединяются тросами к крыше здания.

Монтаж прямоугольных воздухообменников

• Фрагменты крепежа и механизмы подъема, выставляют для проведения работ.
• Воздуховод по частям поднимается и крепится в месте, где это нужно.
• Для монтирования по горизонтали, пользуются траверсами. По вертикали – захватом.
• Соприкасающиеся элементы соединяются на стыках, при этом нужно сделать крепление для реек, на верхних фасонных шинах.
• В труднодоступных местах пользуются составными планками.

Крепеж для вентиляции – виды и методы — Учебник сантехника

Организовывая систему проветривания помещений в доме либо квартире, мы можем применять три варианта воздуховодов – твёрдые, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стенке либо потолку создан особый крепеж для вентиляции, о котором сейчас и будет наша статья.

Помимо этого, продемонстрируем на наглядном примере, как это все должно происходить.

Крепление воздуховодов

Вентиляционные каналы возможно закреплять различными методами в горизонтальной и вертикальной плоскости. Весьма редко их устанавливают и в наклонном положении.

Для крепления используют особые фиксирующие элементы. Способы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

При монтаже вентиляционных каналов на кирпичные (железобетонные) стенки либо колонны применяют железные кронштейны в форме угольника. Их заделка в поверхность производится посредством угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стенки планки и протяженность ее заделки в поверхность зависят от габаритов воздуховода.

1. К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, по окончании чего к ней направляться привинтить уголок и подкос.
2. К цементной панели воздуховод крепят посредством кронштейнов, к железной колонне – хомутами и траверсами.
3. К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной либо металлической полосы.

Вертикальных

Круглый воздушный канал в сечении до 1 м к кирпичной стенке присоединяют посредством опоры, складывающейся из:

• железной консоли,
• особых подкладок,
• хомутов – из стали и из уголка.

К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, складывающимся из приваренных к железной плите консолей и 2-х половинных хомутов. Последние соединяют болтами по окончании завершения сборки вентиляционного канала.

Совет: в то время, когда нет возможности закрепить вентиляцию на стене либо колонне, ее возможно установить, применяя крышу.

Установка вентиляции

Ниже инструкция посоветует, как верно необходимо все делать:

Горизонтальной

Сделайте осмотр участка, где будет проходить воздуховод. Установите крепежные элементы на стенах и колоннах. Установите на отметках подъемники и подведите детали воздушных каналов. Соберите отдельные элементы в блоки и закрепите хомутами, на каковые будет осуществлена подвеска. Сделайте монтаж воздухопроводов, применяя фланцевые крепления. Приступите к сборке и креплению всей вентиляционной системы к заблаговременно подготовленным в стенках и колоннах элементам. Производите диагностику правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании. Уберите вспомогательные приспособления и удостоверьтесь в надежности воздействие собранной системы.

Вертикальной

Разметьте участки, где нужно будет установить крепежные элементы. Сделайте их монтаж и подведите к этим местам части будущего воздуховода. Закрепите перед началом процесса на наружной стенке кронштейн, подъемник и систему блоков. Соберите из отдельных деталей конструкцию с растяжками. Установите особый зонт и поднимите собранную часть. Выровняйте при помощи растяжек и закрепите в нужном положении. Сделайте объединение с уже установленными частями и закрепите все.

Совет: в то время, когда нужно установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, после этого смонтируйте воздушные распределители монтажа подвесного потолка.

Способы закрепления вентиляционных каналов

Монтаж вентиляции возможно проводить следующим образом:

1. Использовать L-образный кронштейн, цена которого в полной мере доступна. Элементы воздухопровода прикрепляйте к нему шурупами либо винтами.
2. Прямоугольный воздушный канал вероятно закреплять винтами либо шурупами посредством Z-образного кронштейна.
3. Монтаж с применением шпилек и профиля:

• вентиляция обязана упереться в траверсу,
• резьбовые детали уменьшают боковые смещения.

Часто применяют резиновый профиль, дополнительно снабжающий звуковую изоляцию воздушного канала.

1. Для крепежа трубы круглого сечения имеете возможность применять перфоленту. Делать это необходимо посредством петли либо креплением к винту на участках зацепления. Недостаток метода – нет нужной жесткости.

Совет: для труб диаметром менее 200 мм возможно снизить уровень шума воздушного канала, в случае если применять в один момент с перфолентой еще и хомут.

1. Применяйте для монтажа шпильки и хомут.
2. Использовать возможно время от времени и латунный распорный анкер, который необходимо вставить в заблаговременно изготовленное отверстие и закрутить шпильку.

Совет: в случае если нет возможности прикрепить воздуховоды к потолку, применяйте для монтажа железную балку со струбциной, с закрепленной на ней шпилькой.

Используют следующие крепежные изделия для вентиляции, материалы и приспособления:

• кронштейны разной формы,
• профили,
• траверсы,

• шпильки,
• перфолента,
• хомуты,
• струбцины,
• подъемные механизмы,
• стальные уголки,
• листовое железо,
• железные рейки.

Вывод

Надежную установку вентиляционной системы может гарантировать лишь верный крепеж. Для этого применяют разные приспособления, детали и материалы. В данной статье было детально поведано о том, как они все должны употребляться при необходимости.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.

Загрузка…

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

1. Виды кухонных вытяжек
2. Какую вытяжку выбрать
3. На какой высоте правильно установить вытяжку
4. Установка купольной вытяжки своими руками
5. Как установить встроенную вытяжку своими руками
6. Как установить плоскую рециркуляционную вытяжку
7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.
