Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

• кабельным;
• панельным;
• пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

• саморегулирующиеся;
• резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

• одножильные;
• двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

• спальня – 100-150 Вт/м2;
• кухня, прихожая, коридор -150 Вт/м2;
• ванная комната, туалет -180 Вт/ м2;
• лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Электрический тёплый пол своими руками устройство и схемы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

• найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
• учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

• спальные комнаты от 100 до 150 Вт на квадратный метр;
• кухня, прихожая и коридор 150 Вт на квадратный метр;
• санитарные помещения 180 Вт на квадратный метр;
• балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

• выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
• к блоку подводятся силовые провода питания и заземляющий провод;
• перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
• выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
• по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
• соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
• установку в гофрированной пластиковой трубке термодатчика;
• проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
• заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

• очистка и подготовка поверхности несущей основы пола;
• настил подложки фольгированным слоем вверх;
• укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
• изоляция не подключаемых медных контактов;
• подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
• установленная плёнка закрепляется на фольге скотчем;
• для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
• в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
• к блоку терморегулятора подключаются провода питания, заземление и датчиков;
• проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
• укладывается напольное покрытие.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

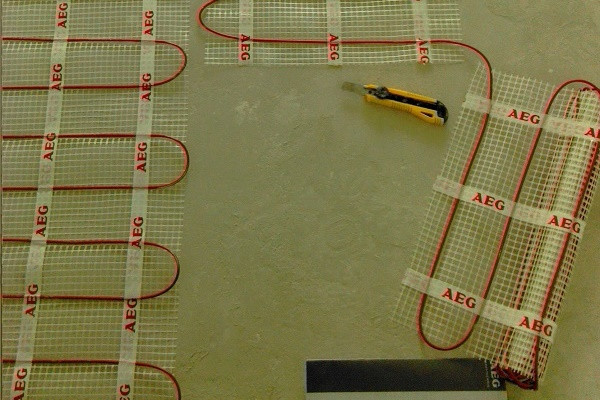

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый
«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключения

Подключать к розетке электро пол ламинированный запрещено.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

• полипропиленовые трубы;
• медные трубы;
• гофрированные трубы из металла;
• металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

• зигзаг;
• спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
2. Укладка теплого пола поверх стяжки под плитку;
3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку. .

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
6. На конструкцию сверху настилается чистовой пол.

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Электрические полы с подогревом подробная характеристика системы

Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

• кабель;
• пленочный инфракрасный;
• мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под
3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

• реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
• модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Facebook

Twitter

Вконтакте

Одноклассники

Теплые электрические полы: монтаж своими руками

В прошлой статье шла речь о теплых водяных полах, а сегодня поговорим о том, как правильно сделать теплые электрические полы своими руками. Ведь среди прочих систем отопления полы с подогревом вызывают особый интерес. Они создают наиболее высокий уровень комфорта как в квартирах, так и в частных загородных домах. Однако многие считают, что монтировать пол с подогревом в квартире, а уж тем более в доме — дорого и сложно. Вот мы с вами и разберемся, так ли это.

Теплые электрические полы обогреваются электрическим обогревателем при помощи кабельной системы. Он более долговечен, легок в управлении и прост при монтаже. Справедливости ради замечу что бывают ещё инфракрасные теплые пленочные полы, но мне они кажутся «несерьезными», поэтому в данной статье их рассматривать не буду, хотя, возможно посвящу отдельную статью и им, если познакомлюсь с ними поближе.

Начну с ложки дегтя — основными недостатками теплого электрического пола считаются возможность нарушения напольного покрытия от резкого нагрева и серьезные материальные расходы на эксплуатацию теплых полов.

Электрические тепловые системы используются не только для обогрева пола внутри дома, но и для ступенек, дорожек возле дома, чердачных перекрытий и даже для труб водопроводной системы. Но повторяю, что монтаж теплых электрических полов вы должны продумать еще перед строительством дома.

Устройство теплых электрических полов

Самыми популярными на сегодняшний день являются теплые полы на основе резистивного кабеля. Они широко используются в квартирах для обогрева полов в прихожих, ванных и других зонах, где постелена керамическая плитка (об укладке керамической плитки есть хорошая статья).

Особенно это актуально для жильцов первых этажей, которые вынуждены бороться с холодным воздухом поступающем сквозь плиту перекрытия из подвала. Существует два варианта обогрева через резистивный кабель: одножильный и двухжильный.

Схема укладки одножильного кабеля теплого пола

У одножильного кабеля жила из нихрома (нихром является хорошим сопротивлением и отлично нагревается при токопрохождении) заключена в термостойкую полимерную изоляцию, облаченная в экранирующую оболочку из стальной фольги или медной проволоки. Эта оболочка дополнительно покрыта изоляцией. С двух сторон этого кабеля выведены холодные концы, которые и подключаются к электросети.

Двухжильный кабель устроен иначе – у него параллельно резистивной жиле проходит холодный питающий провод (иногда его роль может играть экранирующая оплетка).

Двухжильный кабель несколько дороже одножильного, но проще при монтаже, так как его второй конец не нужно возвращать к месту подключения. Но что самое важное – он гораздо меньше создает электромагнитное излучение. Все от того, что поля двух проходящих параллельно проводов – гасят друг друга. Именно из-за этого специалисты рекомендуют использовать только двухжильный кабель, особенно для жилых помещений. Ведь забота о здоровье лежит превыше всего, а вы наверное уже знаете о вредном влиянии электромагнитных полей на человека.

Комплект теплых электрических полов

В комплект теплых электрополов входят:

• экранированная защита;
• нагревательные кабели с трехслойной изоляцией;
• кабель двужильный;
• монтажная лента;
• регулятор с датчиком.

Стоимость монтажа всей системы теплого электрического пола составит 30 % от стоимости основного оборудования. Так что здесь придется выбирать — заказать специалистов, либо создать тоже самое своими золотыми руками.

Теплый электрический пол это комфортно

Как правило, нагревательный кабель аккуратно заливается цементно-песчаной стяжкой в 5 см. Для сокращения расхода электроэнергии можно использовать принцип сбережения тепла. Для этого необходимо увеличить слой цементно-песчаной заливки стяжки до 10-15 см. При прогревании пола в ночное время, когда тарифы на потребление электроэнергии чуть ниже, тепло аккумулируется в стяжке. Но для этого придется использовать, в устройстве теплого пола, специальный нагревательный кабель.

Примечание: температура теплого электрического пола может автоматически регулироваться в зависимости от температуры окружающего воздуха — для этого существует термодатчик. Возможность терморегулирования освобождает систему от излишней бесполезной работы, а пользователей – от излишних расходов электроэнергии. Помимо этого терморегулятор гарантирует безопасность при сбоях или замыканий в сети.

Устройство теплого электрического пола  включает лишь несколько действий. Сперва составляется чертеж отапливаемой площади с указанием размещения мест подключений к электросети, датчика температуры, соединительной и концевой муфт и самого нагревательного кабеля.

Дистанция между линиями нагревательного кабеля высчитывается по следующей схеме:

Отапливаемую площадь (м²) умножить на 100 и разделить на длину нагревательного кабеля (м).

К примеру, площадь отапливаемого помещения 16 м², а длина нагревательного кабеля 80 м. Значит дистанция между его линиями будет выглядеть так – 16 × 100 ÷ 80 = 20 см.

Датчик температуры теплого пола помещают в пластиковую трубу диаметром примерно 16 мм. Один конец которой заглушают, чтобы избежать попадание раствора внутрь. Эту трубу устраивают между линиями нагревательного кабеля с открытой области петли на дистанции 0,5-1 м от стены. Изгиб трубки не должен быть выше 6 см. Для расположения датчика температуры, холодного контактного провода и настенного короба терморегулятора в стене выдалбливается/устраивается ниша.

Укладка нагревательного кабеля

Основание под теплый электрический пол очищают, на полу фиксируют монтажную ленту. На нее при помощи специального крепежа (он поставляется в комплекте) закрепляют нагревательный кабель. Обязательно замеряют его сопротивление. Оно должно совпадать с указанным на муфте : от -5 до 10 %.

В заключении необходимо установить шкаф управления: выходы кабелей и труб, реле безопасности, датчики температуры и пр. Но эти работы лучше поручить специалистам-электрикам.

После вышеперечисленных действий нагревательный кабель заливается стяжкой и снова замеряется его сопротивление. Ни в коем случае нельзя подключать нагревательный кабель до полного застывания стяжки. Если в качестве стяжки используется цементно-песчаный раствор, то полное ее застывание происходит только через 3-4 недели. В случае использования самовыравнивающейся смеси, время полного застывания указан в паспорте заводом изготовителем.

После полного застывания пола нагревательный кабель посредством терморегулятора (подробнее о терморегуляторе смотрите здесь) подключается к электрической сети. До намеченной температуры электрический пол должен нагреваться не меньше суток.

Учтите также, ковры или ковролин на теплых электрополах может создать перегрев нагревательного кабеля.

Это слайд-шоу требует JavaScript.

Откуда пришли к нам теплые электрические полы?

В качестве дополнительной информации думаю многим полезно будет узнать. Немногим больше десяти лет назад в Корее на основе нагревательной пленки были созданы ультратонкие теплые полы. Сегодня на нашем отечественном рынке эти полы можно встретить от таких известных фирм как Mirae, Flexel и Caleo. Греющая пленка шириною в 0,5-0,8 м и толщиною в 0,3-0,5 мм, собрана из двух слоев полимера — лавсана и полиэстера. Рассчитана она больше для полов с покрытием из линолеума, ковролина, паркетной доски, ламината.

Между ними располагаются полосы из графитовой пасты, играющие роль резистивных нагревательных элементов (кстати, в пленочных обогревательных полах от фирмы «ССТ» вместо графита используется резистивный металлический сплав). По контуру этого устройства в пленку впаяны два холодных медных кабеля. По ним к нагревательным элементам подается электрический ток. Фирма Caleo разделяет углеродные полосы и медь серебряной сеткой. Это маневр увеличивает срок службы нагревательного устройства. Удельная мощность пленки – 100-240 Вт/м², все зависит от модели. Производители утверждают, что такой тип электрического подогрева пола способен безотказно работать аж до 50 лет.

Видео-инструкция монтажа теплого электрического пола

Посмотрите также это видео в котором пошагово показывается как делать такой пол.

А у меня пожалуй все по этой теме, а вы будьте добры поделитесь ею со своими друзьями в сети/интернете, уверен, она кому нибудь пригодится. Забегая вперед скажу, что следующая статья будет про отделку фасада натуральным камнем. Всем пока, и хорошего вам монтажа теплых полов. И мой низкий поклон всем кто поделился статьей.

Проголосуйте!

[Голосов: 0 Среднее: 0]

---

---

«Живу в городе Шатура Московской области. С детства был «повернут» на строительстве. Освоил множество профессий, в т.ч. плотника-бетонщика, каменщика-строителя, мебельщика. Полученным опытом делюсь на этом блоге.»

Устройство электрического теплого пола своими руками

Еще недавно теплые полы считались роскошью, но сегодня устройство электрического теплого пола в домах и квартирах широко распространено. Такая система имеет целый ряд достоинств, основными из которых являются автоматизированное поддержание комфортного температурного режима в помещении и возможность сэкономить на счетах за электроэнергию.

Виды и сравнение электрических полов

Типы систем, способы монтажа и рекомендации по выбору напольных покрытий

Электрические теплые полы бывают четырех типов:

Выбирать тот или иной тип следует исходя из того, в каком помещении будет установлена система, каким будет финишное покрытие пола, из расчета потребления электроэнергии и сложности монтажа.

Кабельный пол является самым распространенным вариантом подогрева. Функциональный элемент здесь – кабель, преобразующий электроэнергию в тепло. По сравнению с другими типами электрических полов кабельную систему сложнее всего устанавливать. Это связано с тем, что кабель обязательно укладывается с определенным шагом, а после требуется заливка стяжки, из-за чего высота помещения уменьшается. Преимущество кабельной системы в том, что она лучше всего подходит для нестандартных помещений со сложным периметром. Помимо этого, с помощью кабеля можно обогревать наружные части дома (крыши, стоки, отливы).

Электрический кабельный пол подходит для больших площадей, а также для помещений с нестандартной планировкой

В нагревательных матах кабель уже закреплен, поэтому здесь не нужно вымерять шаг, и монтаж происходит быстрее. Все, что нужно, это разложить и зафиксировать сетку. Часто такой теплый пол укладывается под керамическую плитку. Не нужно заливать стяжку, поскольку слоя клея для плитки хватает, чтобы мат находился в его толще. Если в качестве финишного покрытия используются линолеум, ковролин или ламинат, то требуется минимальная стяжка – 30 мм.

Шаг укладки в нагревательных матах уже соблюден — монтаж упрощается

Инфракрасный пол представляет собой двухслойную пленку. В качестве нагревателя выступают углеродные элементы. Пленка имеет толщину примерно 0,5 мм, благодаря этому монтаж такого теплого пола не «съедает» высоту помещения. По сравнению с двумя предыдущими типами ИК-пленка самая экономичная: при правильной эксплуатации можно сэкономить до 60% электроэнергии.

Главные преимущества ИК-пленки — сухой и быстрый монтаж

Общее для всех типов электрических полов то, что их нельзя укладывать под крупногабаритную мебель или сантехнику. Нагрузка на систему может привести к ее преждевременной поломке.

Подробнее о характеристиках различных систем:

Подготовка основания для монтажа

Прежде чем приступить к монтажу системы электрического подогрева, необходимо тщательно подготовить основание. Как это сделать?

1. Демонтировать прежнее напольное покрытие.
2. Устранить все дефекты на основании, если таковые имеются, с помощью эпоксидной смолы или цементного состава. Если на черновом поле есть перепады более 20 мм, следует выполнить выравнивающую стяжку.
3. Обработать основание грунтовкой.
4. После высыхания грунтовочного слоя уложить теплоизолятор.

Фольгированная теплоотражающая подложка необходима для того, чтобы не обогревать пол или потолок ваших соседей

Теплоизоляция – важный шаг при устройстве теплых полов. Ее действие направлено на сохранение мощности системы, чтобы тепло не тратилось на нагревание бетонного основания или грунта. В зависимости от условий выбирается вид и толщина материала. В многоквартирных домах чаще всего используются рулонные фольгированные утеплители (например, изолон) толщиной 2-4 мм. Если речь идет о цокольном или неотапливаемом помещении, то потребуется теплоизолятор в 1,5-2 раза толще.

Уложить теплоизоляцию очень просто. Полосы материала раскатываются на основании, фиксируются, а стыки проклеиваются металлизированным скотчем.

Монтаж электрических полов

Монтаж электрического пола начинается с установки терморегулятора и подключения к нему термодатчика. Терморегулятор служит для управления системой нагрева. Он крепится в монтажный короб на стене на минимальной высоте от пола – 30 см. Температурный датчик укладывается в гофрированную трубку в толще теплых полов. Расстояние от него до стены с термостатом должно быть не менее 50-70 см. К терморегулятору по штробе будут также подведены кабель от нагревательных элементов и провода от центральной электрической сети.

Как говорилось выше, монтаж кабельного пола довольно сложен. Прежде всего необходимо правильно выбрать кабель. Специалисты рекомендуют использовать саморегулирующиеся кабели. Их главное преимущество перед резистивными состоит в том, что им не страшен перегрев.

Раскладка нагревательного кабеля выполняется на армирующей сетке «змейкой» без натяжения и перегибов. Рекомендуется сначала начертить схему укладки проводов. Между витками должно быть не менее 80 мм. Чтобы верно рассчитать шаг укладки, нужно 100 умножить на площадь помещения и разделить на длину кабеля.

При расчете речь идет не об общей, а о полезной площади помещения.

Затем теплый пол подключается к терморегулятору. Если все правильно подключено, можно заливать стяжку толщиной не менее 50 мм. Необходимо проследить за тем, чтобы вокруг кабеля не было полостей с воздухом, в противном случае проводник может перегореть.

Видео-инструкция по монтажу в помощь:

Если для подогрева полов выбраны нагревательные маты, они просто раскладываются на основании и подключаются к термостату. Для фиксации к поверхности можно использовать двусторонний скотч либо дюбели-зонтики, для соединения матов друг с другом – монтажный скотч. Отступ от стены должен быть минимум 50 мм, от нагревательных приборов – 100 мм.

Пошаговая технология монтажа нагревательных матов

Монтаж пленочного инфракрасного пола имеет нюансы. Рулон разрезается ножницами на отдельные полосы в соответствии с разметкой. Затем части укладываются на теплоизоляционный слой токопроводящими шинами вниз. Каждая полоса закрепляется с помощью скотча. Затем подключается вся система. На один из концов рулона надевается зажим-крабик, одна пластина которого направлена внутрь нагревательного элемента, а другая крепится к медной токопроводящей шине. После этого подсоединяется провод для теплого пола, который идет в комплекте. Другой его конец подводится к терморегулятору. Свободные контакты на пленках нужно изолировать, а потом соединить все части в одну систему.

Самое подробное обучающее видео:

На завершающем этапе укладывается чистовое напольное покрытие.

Выбор напольного покрытия

Основным моментом на этапе выбора чистового покрытия для пола служит его совместимость с тем или иным видом электрических теплых полов. Материал, соответственно, должен быть не только эстетичным, но и обладать достаточно высокими техническими характеристиками, в частности, быть прочным и износостойким.

Пирог пола из кабеля под плитку

Чаще всего для финишной отделки полов применяют линолеум, ламинат, паркет и керамическую плитку. Если выбор пал на линолеум, то приобретайте материал без утепляющей основы. Кафель или керамогранит являются хорошими проводниками тепла, обладая при этом небольшим удельным тепловым расширением. Если на пол будет укладываться дерево (паркет, массив и проч.), то материал должен быть сухим, в противном случае он деформируется. В любом случае прежде чем купить тот или иной материал, обратите внимание на специальную маркировку. Как правило, производители указывают возможность использования покрытия с системой теплых полов.

В сочетании с электрическими полами не рекомендуется использовать пробковые покрытия, поскольку из-за их низкой теплопроводности тепло не будет проходить в помещение. Не подходят и толстые ковровые покрытия, поскольку они будут играть роль теплоизолятора.

Монтаж системы теплых полов достаточно трудоемок и требует определенных расходов. Но сколько стоят уют и комфорт? Они бесценны! Потратив один раз время, силы и средства на создание энергосберегающей эффективной системы электрических теплых полов вы на протяжении многих лет сможете наслаждаться теплом вашего дома.

Материалы По Теме:

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

• кабельный теплый пол;
• настил в виде матов;
• инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

   Выбирая кабельный обогрев, следите за качеством приобретаемого провода

3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

Монтаж электрического теплого пола своими руками

Электрический пол — это удобно и безопасно!

Население активно осваивает различные способы обогрева жилища, и самостоятельно их устанавливает. Домашний мастер для создания комфортной атмосферы у себя дома может самостоятельно сделать монтаж электрического теплого пола. Это мероприятие обеспечивает альтернативный подход к отоплению, и экономит семейные финансы.

Электрические полы можно устраивать в загородных домах, обычных квартирах и квартирах с индивидуальной системой отопления. Их устраивают в отдельных комнатах по выбору владельца. Процесс создания пола начинается с выбора основного нагревательного элемента, который ляжет в основу конструкции.

Выбираем теплый пол

Существует два типа нагревательных элементов, которые определяют тип электрического пола. По указанному признаку полы разделяются на:

• Кабельные полы, когда обогрев обеспечивает нагревательный кабель, уложенный отдельно или в термомат;
• Пленочные полы, когда нагрев обеспечивает особая пленка.

Критериями выбора для нас выступают:

1. Планируется ли использовать пол в качестве основного источника обогрева, или дополнительного;
2. Какое напольное покрытие планируется для укладки поверх нагревательных элементов;
3. Состояние перекрытий и общая высота помещения.

Выбор электрического теплого пола производится под определенный тип покрытия.

Под деревянный пол, ковролин, паркет или ламинат рекомендуется монтировать пол на основе пленки. Инфракрасные лучи эффективно проникают сквозь эти материалы и легко прогревают пространство пола.

Под керамогранит, а также керамическую плитку устраивают пол из нагревающего кабеля или нагревательных матов.

Нагревательный мат

Выбор кабеля или термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Поэтому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается лишь при самых благоприятных показателях. Во всех остальных случаях используем термоматы.

Расчет

Важный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, производится расчет мощности. Для его определения используется показатель полезной обогреваемой площади. Если пол планируется под основную систему обогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему обогрева, полезная площадь – 50 — 65%.

Усредненный показатель мощности нагреваемого пола принят:

• Для дополнительного варианта отопления – 140 Вт на квадратный метр;
• Для основного варианта отопления – 180 Вт на квадратный метр.

Перемножаем указанные значения на показатель полезной площади конкретного помещения, и тем самым производим расчет электрического теплого пола.

Пример укладки кабельного пола

Для более точных расчетов можно воспользоваться специализированным калькулятором на тематических строительных веб — страницах. Там вы вводите персональные показатели, и программа производит автоматический подсчет.

Подготовка монтажа

Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, производится тщательная очистка поверхности при помощи промышленного пылесоса. Дефекты заделываются раствором самовыравнивающейся смеси.

Полы с подогревом электрические укладываются на теплоизолирующий материал. Материал выбираем вспененный, не меньше 3 миллиметров толщиной, на металлизированной основе. Полосы изоляции укладываем фольгированной стороной вниз на фрагменты двустороннего скотча. Куски теплоизоляции соединяем обычным скотчем.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стене от коробки заготавливаем канавку под соединение с нагревательным кабелем.

При устройстве пола из кабеля поверхность теплоизоляции застилаем армирующей сеткой. Для укладки нагревательных матов сетка не требуется.

Укладка нагревательного элемента вначале размечается на схеме. На листе бумаги размечается пространство, куда планируется уложить кабель или маты. Из схемы исключается пространство, где будет стоять тяжелые предметы мебели.

Схема повторяется уже по поверхности пола. Разметку производим полосами яркого скотча. На ее основе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется посмотреть примеры аналогичных работ в интернете.

Монтаж

Технология укладки электрического теплого пола требует точного соблюдения инструкций.

Кабель укладывается аккуратно по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, либо клипсами. Укладка производится по размеченным линиям. В процессе укладки маты нарезаются так, чтобы отделилась основа, а кабель остался целым. Маты закрепляются на термоизоляционной основе при помощи специальной ленты.

Наносим клей перед укладкой плитки

Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровном месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола производится при отключении электричества в квартире. Перед дальнейшими мероприятиями производится тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.

Стяжка

Электрические нагревательные элементы закрываются слоем стяжки. Для проведения работ можно самому приготовить смесь на основе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на применение в таких работах. Сухую смесь разводят в соответствии с инструкцией. Толщина стяжки для теплого пола 4 — 5 сантиметров.

Массу распределяем поверх нагревательных элементов шпателем. Важно контролировать, чтобы состав укладывался без воздушных карманов под телом кабеля. Воздушные образования мешают качественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.

Пленочный пол

Чтобы уложить пленочный пол, не обязательно удалять существующее покрытие. Достаточно его тщательно очистить. Основные этапы работы по монтажу пленочного пола совпадают с этапами работ по монтажу кабельного пола.

Комплект для монтажа

Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим нарезку пленки на полосы по разметке. Если место разрезов приходится на пространство между границами сегментов, край необходимо заизолировать.

Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы закрепляем на термоизоляционном основании квадратами двухстороннего скотча.

Подключаем электрический пленочный теплый пол. Провода к пленке крепим при помощи зажимов и изолируем соединения. Все провода аккуратно выводятся к стене и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату производится параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый запуск системы обогрева.

Пленочный пол стяжкой не закрывается.

Финишный слой

По окончании всего комплекса работ производится установка окончательного декоративного покрытия. Его производят по правилам, принятым для избранного материала.

Устройство пола из нагревательного кабеля или термопленки имеет различный временной период. От начала процедуры монтажа до момента введения в эксплуатацию пола на основе кабеля может пройти от трех недель до месяца. На монтаж пленочного пола уйдет два или три дня.
