Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

1. поддержание одинаковой температуры на полу и днем и ночью в любой день недели
2. автоматическое понижение температуры пола днем и ночью
3. автоматическое понижение температуры пола только ночью
4. автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

• работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
• работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
• работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

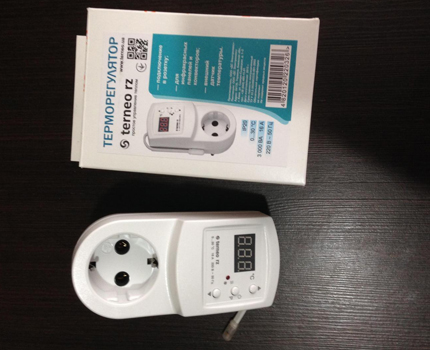

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Поддержание постоянной температуры пола

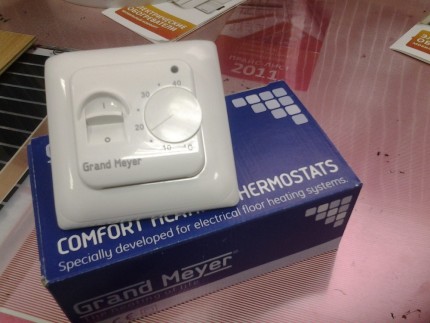

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной теплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

• располагается в полу (это выносной датчик),
• температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
• имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зеленый светодиод зеленого цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

1. Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
   Терморегулятор для теплого пола

2. Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
3. Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
   • Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
   • Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

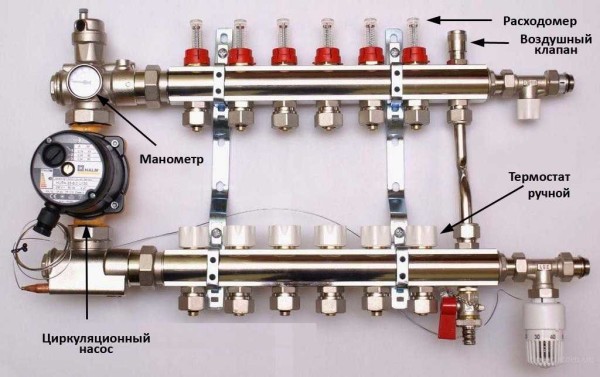

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

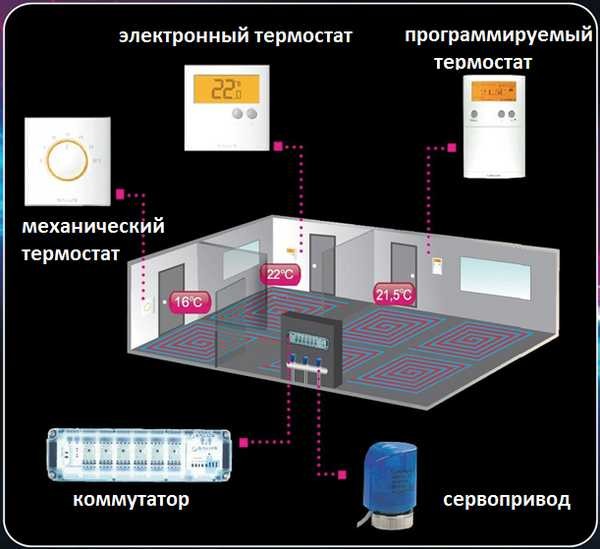

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

1. электронными;
2. механическими;
3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

1. термодатчика;
2. микропроцессора;
3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

1. высокую точность;
2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

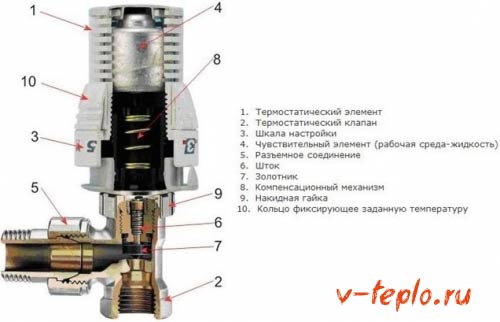

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

1. термической головки;
2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

1. привод;
2. газовый либо жидкостный элемент;
3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Какими бывают терморегуляторы

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

• Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
• Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
• Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
• Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Facebook

Twitter

Вконтакте

Одноклассники

Как терморегулятор для водяного теплого пола освободит и защитит вас?

Когда, при обустройстве теплого водяного пола, вы решаете обойтись без термостата, вопрос стоит именно так. Думаете это слишком? Тогда представьте, как вам придется управлять этой системой вручную, действуя наугад.

То есть брать на себя функции терморегулятора для водяного пола круглые сутки. Как самому установить температуру, ведь результата добьешься не сразу? Для ручного управления системой нужно постоянно находиться рядом, подкручивая вентили и ожидая эффекта. И даже такая жертва не гарантирует, что вы угадали с температурой. Представляете себе это?

Кроме того, многие потребители утверждают, что регулирование температуры без термостата может привести к попаданию воздуха в систему. Это факт. Значит, терморегулятор водяного теплого пола защищает все устройства от поломок, а вас от расходов на ремонты. Давайте разбираться.

Что значит – управлять работой теплых водяных полов и зачем это нужно?

При водяном подогреве пола применяются низкотемпературные системы. Поэтому нагрев теплоносителя в них требует постоянного контроля специальными средствами измерения. Если на регуляторе и измерительных приборах экономить, комфортную температуру в помещениях получить невозможно.

Более важный аспект – безопасность, которая существенно снижается без автоматического управления системой. И терморегулятор для водяного пола является одной из главных составляющих автоматизации контроля. Все устройства и приборы реагируют на наименьшие изменения температуры и давления в трубопроводе и помещении.

Автоматическое оборудование для регулирования температуры нагрева делает систему варьируемой, способной моментально реагировать на климатические изменения. Суть регулировки в том, чтобы выбрать правильные настройки в работе всех приборов и устройств.

Этот процесс происходит постоянно, и помогают в нем маленькие приборчики, которые контролируют подачу определенного объема воды в контур отопительной системы. Они называются расходомерами или ротаметрами.

Сервоприводы водяного пола

Если пользоваться только расходомерами и регулирующими вентилями, можно достичь оптимальной температуры лишь в одном помещении и на короткое время. До следующего изменения внешних условий. Вы этого не хотите? Тогда не пожалейте денег на регуляторы температуры для водяного пола, сервоприводы и другие электрические и электронные устройства. В комплексе они решают множество проблем и автономно контролируют температуру в помещении и уровень нагрева поверхности пола.

Регулятор температуры для водяного теплого пола и сервопривод взаимодействуют между собой следующим образом:

	Термостат	Сервопривод
Для чего предназначен	Фиксирует изменения температуры и дает сигнал для регулирования.	Призван: 1. Принимать команды терморегулятора. 2. Управлять процессом подачи жидкости в трубопровод
Где устанавливается	В каждом помещении отдельно, на главных агрегатах автоматического оборудования	На каждом контуре водяного отопления отдельно

Как терморегулятор работает?

Поскольку это электрический прибор, следует сначала произвести подключение терморегулятора к водяному теплому полу и датчику температуры для теплого водяного пола, а потом к системе электропитания.

Что делает термостат:

• получает сигнал об изменениях от датчика температуры для теплого водяного пола;
• сравнивает данные с заданными в настройках показателями;
• если значения завышены, прерывает нагрев;
• при низких температурах, включает систему.

Этот процесс непрерывный, что гарантирует равномерность прогрева поверхности в пределах 24-26 градусов, эффективность работы и экономное использование тепла.

Терморегуляторы для теплого пола их виды и классификация

Виды термостатов для теплого водяного пола делятся на ряд категорий:

1. Механические термостаты для теплого водяного пола. Простые в конструкции и сравнительно не дорогие. Однако их нельзя запрограммировать и несколько раз в день приходится подкручивать колесико.
2. Электронные. Также считаются не сложными, но значительно удобнее механических.
3. Программируемые электронные. Можно задавать режим температуры на определенные часы и дни, экономя ресурсы и не заботясь о ручном регулировании.
4. Сенсорные или дистанционные.

В зависимости от особенности выполняемых функций приборы бывают:

• Оснащенные индикатором температуры воздуха;
• С индикатором температуры воды;
• С двумя индикаторами.

Как выбирать терморегулятор?

На выбор прибора влияют условия, в которых вы живете и то, какой образ жизни ведут все домочадцы. Если в доме постоянно кто-то есть, можно остановиться на механических моделях. Этот вариант подойдет и для семей с маленькими детьми, поскольку здесь лучше защита.

Тем, кто долго работает и нуждается в постоянном отоплении, лучше использовать программируемые модели, например, с недельным циклом программирования.

Современные регуляторы температуры теплого водяного пола выпускаются многими известными производителями. Raychem, Thermoland, I-WARM, Devi и др компании соперничают в борьбе за потребителя.

Чтобы выбрать способ и схему подключения терморегулятора водяного пола лучше обратиться к специалистам. Интернет изобилует публикациями на эту тему, но без помощи профессионалов не обойтись.

Как разобраться – термостат или термоклапан?

В публикациях часто встречается терминология, вызывающая недоумение у потребителей. Важно понимать, что если в разговоре упоминают термоклапан для теплого водяного пола или пишут про комнатный термостат для теплого водяного пола – это и есть терморегулятор для водяного теплого пола.

Такая неразбериха в названиях элементов и узлов конструкции возникла из-за отсутствия единой системы терминов. Чтобы разобраться во всем, необходимо в деталях ознакомиться с действием смесительного узла или спросить у профессионалов.

Чтобы получить дельный совет или подробную консультацию, позвоните по телефону, указанному на сайте.

Помните, важно думать не только о комфорте, но и об экономии электроэнергии, тепла и ваших денег. С нашими рекомендациями и консультациями это реально.

Как выполняется регулировка температуры теплых водяных полов

Содержимое:

1. Нужен ли терморегулятор на водяной теплый пол
2. Принцип работы регулятора температуры
3. Какой терморегулятор лучше для водяных тёплых полов
4. Как подключить водяные полы к терморегулятору
5. Как правильно регулировать водяной теплый пол

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.

2. Поддерживать необходимую температуру в помещении.

3. Осуществлять автоматический нагрев комнаты к необходимому времени.

4. Экономить энергию.


Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
   Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.


Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

• Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

• Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.

• Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.

• Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
  Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

• Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
  Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
  Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

• Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.


Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

• Устанавливается короб для терморегулятора.

• Монтируется термостат.

• Устанавливается температурный датчик, его помещают между изгибами водяного контура.


Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

• Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

• Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.


Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Установка терморегулятора теплого пола

Поддержание постоянной температуры в помещении – это очень важный фактор, который позволяет создать комфорт. Особенно это касается холодного времени года. Если температура опустится в помещении ниже нуля, то это может грозить повреждение канализационной, водопроводной и отопительной системы. Чтобы такого не произошло, важна установка терморегулятора теплого пола. Но перед этим стоит разобраться, какие существуют разновидности и какие из них надежнее.

Почему терморегулятор важен

Если вы когда-нибудь имели дело с печкой или твердотопливным котлом, то хорошо знаете, сколько неудобств приносит то, что их необходимо периодически загружать топливом. Это означает, что их невозможно оставить на какой-то период и просто уехать в гости. Терморегулятор, конечно, не решит этот вопрос в отношении печного отопления, но прекрасно автоматизирует ситуацию в отношении водяного или электрического отопления.

В газовых котлах, которые обеспечивают водяное отопление используются специальные терморегуляторы, которые чаще всего встроены непосредственно в прибор и отслеживают температуру циркулирующей жидкости, давая сигнал на возгорание или отключение горелки. В отношении электрического теплого пола дело обстоит немного иначе. Подключение питания происходит непосредственно через терморегулятор. А датчик терморегулятора располагается вблизи от нагревательного мата или провода. Если температура падает ниже требуемой терморегулятор подает сигнал для включения. Такой подход гарантирует полную автономность и бесперебойное функционирование благодаря терморегулятору, даже если хозяев нет дома.

Обратите внимание! Для водяного теплого пола есть выносные датчики и терморегуляторы, которые устанавливаются в самом холодном помещении, чтобы оптимизировать подачу горячей воды.

Разновидности терморегуляторов

Терморегуляторы разделяются не только по цене. Не стоит думать, что тот терморегулятор, который стоит дороже, обязательно будет лучше. Дело в том, что цена терморегулятора формируется в силу механизма его функционирования и составных частей. Терморегуляторы подразделяют на две большие категории:

• механические терморегуляторы;
• электронные терморегуляторы.

Первый вид терморегуляторов имеет простое строение и часто легко поддается обслуживанию и ремонту. Суть механизма этого терморегулятора построена на физических законах, которые объясняют поведение определенных веществ. Чаще всего от нагревания металлы, газы и жидкости увеличиваются в объеме, занимая пространство, которое раньше не использовалось, или повышая давление внутри колбы. От увеличения объема происходит воздействие на контактную часть терморегулятора, и она замыкается, подавая электричество. При остывании все происходит в обратном порядке.

В электронных терморегуляторах принцип действия немного иной, хотя и здесь не обошлось без физических особенностей веществ. Электронный терморегулятор состоит из двух основных модулей. Один из них представляет собой выносной датчик температуры. При нагреве или остывании изменяется электропроводимость материала или его сопротивление и в зависимости от этого происходит изменение настроек на основном модуле терморегулятора. На последнем установлена печатная плата, которая в зависимости от полученных данных вносит коррективы.

Среди электронных терморегуляторов также есть свои подвиды:

• терморегуляторы с микропроцессорным управлением
• терморегуляторы непрограммируемые.

Те, которые не программируются, функционируют по принципу поддержания заданной температуры. Функционал микропроцессорных шире. В них есть возможность задать не только температуру, но и распределить ее значения на протяжении дня и недели. Например, сутра вы уходите на работу и нет смысла, чтобы большую часть дня отопление работало на максимум, а возвращаетесь вы в 5 вечера. С таким прибором легко задать температуру в промежутке, когда вас не будет дома на 5 или 10 градусов меньше номинальной. А если вы на выходные предпочитаете выехать загород, тогда на субботу и воскресенье можно задать режим сниженного потребления. Подключение теплого пола к терморегулятору каждого вида имеет свои особенности, поэтому их стоит знать.

Обратите внимание! Терморегуляторы могут быть наружного или внутреннего монтажа. Те, что предназначены для наружного монтажа, могут быть установлены на DIN-рейку рядом с питающими автоматами или просто на поверхность стены. Датчики с внутренней установкой потребуют сверления отверстия коронкой под подрозетник. Но последние не так выделяются на фоне общего интерьера.

Виды электрического теплого пола

Электрический теплый пол используется в тех случаях, когда нет возможности смонтировать водяной из-за особенностей перекрытия или отсутствия автономного отопления. Кто-то выбирает его как лучший вариант в силу наличия солнечных батарей. Есть три основных реализации теплого пола:

• на основе греющего кабеля;
• на основе кабеля, который уложен в маты;
• на основе инфракрасной пленки.

Каждый вид имеет свои достоинства и недостатки как в укладке, так и в конструкции. Теплый пол на основе греющего кабеля может базироваться на резистивном или саморегулирующемся кабеле. Для второго вида в некоторых случаях можно не устанавливать терморегулятор. Кабель, который собран в маты проще в обслуживании и укладке. Но каждый из этих подвидов нуждается в цементной стяжке. Совсем другое дело инфракрасная пленка. Она монтируется прямо под облицовочное покрытие в виде ламината.

Подключение кабельного теплого пола

Термодатчик для теплого пола на основе кабеля может быть как механическим, так и электронным. Все будет зависеть от ваших личных предпочтений. Подготовка к установке и сама установка термостата осуществляется еще до начала выполнения укладки греющего кабеля. Для этого понадобится такой инструмент и материалы:

• монтажная коробка или подрозетник;
• перфоратор;
• строительный нож;
• изолента или термоускадка;
• разметочный инструмент;
• болгарка или штроборез;
• рулетка;
• уровень;
• гофра.

Если теплый пол находится в ванной комнате или санузле, тогда терморегулятор располагается вне помещения. Это необходимо для обеспечения электрической безопасности теплого пола. Во всех остальных случаях датчик располагается непосредственно в помещении, где ест теплый пол. Высота установки подбирается произвольно. Все будет зависеть от расстановки мебели, а также расположения других выключателей и розеток. Но важно помнить, что есть порог в 30 см от теплого пола, ниже которого нельзя опускаться. Если этого не соблюсти, тогда сложно гарантировать корректную работу терморегулятора.

С помощью рулетки отмеряется требуемая высота от теплого пола и делается пометка. В перфоратор фиксируется коронка с диаметром 70 мм и сверлится отверстие под монтажную коробку для терморегулятора. От просверленного отверстия вниз к полу опускается две вертикальные линии с помощью уровня с расстоянием в 2 см. Они позволят точно изготовить канавку для укладки кабеля. Ее глубина также должна быть 2 см. Вырезается она болгаркой с алмазным диском. Если под нагревательные элементы не планируется укладка фольгированного или другого утеплителя, то такую же канавку необходимо сделать перпендикулярно в полу. Ее длина от стены будет 60 см. При этом важно учесть, что проходить она должна между витками кабеля.

Убирается весь мусор, который может повредить проводники терморегулятора. Датчик терморегулятора укладывается в пластиковую гофру. Конец, который будет залит стяжкой теплого пола герметично запаивается, чтобы раствор не просочился внутрь. Провод выводится к отверстию с установочной коробкой и подключается непосредственно к основному блоку. На блоке обычно нанесены буквы, которые облегчают подключение. Фаза питающей сети обозначается буквой L, а ноль – буквой N. Для датчика теплого пола также есть отдельные отверстия в клемме со своими обозначениями, полярность для него соблюдать не требуется. Греющий кабель теплого пола подключается с соблюдением полярности. Она обычно обозначена в инструкции. Чаще всего коричневый провод подводится к фазе, синий к нулю, а желто-зеленый – это заземление. После подключения можно на короткий промежуток подать питание, чтобы убедиться, что все функционирует. Наглядно схему подключения можно увидеть на фото.

Обратите внимание! Подбирайте термодатчик соответственно нагрузке, которую на него будет оказывать теплый пол. Можно взять большее значение, но не меньшее. Также важно быть внимательным к сечению питающего кабеля. Если оно будет занижено, тогда может произойти короткое замыкание.

Подключение матов теплого пола

Теплый пол, который укладывается в маты чаще всего идет двухжильный. То есть после укладки нет необходимости вести отдельный конец с противоположной стороны комнаты к коробке подключения. Схема подключения терморегулятора для теплого пола в матах такая же, как и для предыдущего варианта. Единственным различием будет монтаж датчика терморегулятора. Здесь он располагается на мате между витками провода. Больше информации по подключению терморегулятора содержится в видео:

Обратите внимание! Стоит позаботиться о том, чтобы силовой провод питания, который будет идти от щитка к терморегулятору, был подключен через устройство защитного отключения. Оно будет гарантией большей безопасности. И при малейшей утечке тока произведет отключение подачи питания на терморегулятор.

Подключение инфракрасного теплого пола

Расположение основного блока терморегулятора для инфракрасного пола должно соответствовать таким же параметрам, как было описано выше. Но вот подключение проводов к плене имеет некоторые нюансы. В комплекте с инфракрасной пленкой поставляется не только терморегулятор, но и специальный набор, в который входит две контактные клипсы, а также битумный скотч. После проведения укладки всех листов инфракрасной пленки, они скрепляются между собой, чтобы исключить их смещение.

Изоляция провода срезается примерно на 2 см. Отдельные проводки каждой жилы скручиваются между собой, чтобы получилась косичка. После этого они фиксируются в клипсах для подключения. На краях пленки есть медные контакты для подключения клипс. Клипсы необходимо расположить таким образом, чтобы она касалась контактной площадки с двух сторон. Для этого ее потребуется просунуть между двумя слоями пластика. На матах нет обозначения того, куда какой кабель подводить, поэтому для себя можно выбрать произвольный вариант. Чтобы все части пленки получали питание, необходимо их соединить между собой последовательно. Для этого провод можно проложить как между соседними матами, так и собрать все провода одного типа вместе.

Места, где происходила фиксация клеммника к пленке изолируются битумным скотчем. Фиксируется он с двух сторон и хорошо разглаживается, чтобы не было пузырьков воздуха. Датчик терморегулятора укладывается под пленку на черную полосу. Чтобы битумный скотч не приподнимал пленку, под ним делаются вырезы в утеплителе, чтобы он лег заподлицо. Для прокладки проводов к терморегулятору также делаются вырезы-канавки в утеплителе. Подключение терморегулятора производится согласно разметке, нанесенной на сам датчик. Больше информации о подключении терморегулятора можно узнать из видео.

Заключение

Как видно, подключение регулирующей автоматики требует только базовых знаний в отношении электричества. Обычно производитель теплого пола четко расписывает, как должно осуществляться подключение. Если вы решитесь выполнить этот шаг самостоятельно, обязательно соблюдайте все меры предосторожности.
