Строительный маяк. Виды и работа. Крепление и особенности

Строительный маяк – это направляющая, применяемая для ограничения углубления при движении разравнивающего правила во время работы со строительными смесями. Его используют при штукатурке стен и потолков, а также стяжки пола. При использовании маяков создаваемые растворами поверхности получаются идеально ровными, но только при условии правильной установки направляющих.

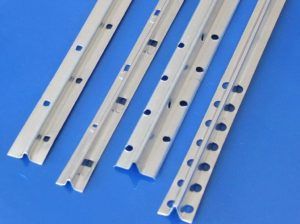

Стальные и пластиковые маяки

Данный строительный маяк самый распространенный, поскольку является традиционным, но во многих смыслах уступает другим методам формирования направляющих. Он применяется при штукатурке стен и выравнивания напольной стяжки. Такой маяк представляет собой стальной или пластиковый профиль длиной 2,7 м.

Маяки при оштукатуривании стен устанавливаются вертикально от пола до потолка. Их длины полностью хватает, чтобы захватить всю высоту стандартного помещения. Также в продаже встречаются маяки длиной 6 м. Они используются для высоких потолков, а также применяются для создания направляющей при выполнении стяжки пола.

Применяется 2 метода закрепления профильных маяков:

1. На рабочий раствор.
2. На дюбеля с зажимами.

Фиксация на раствор

Строительный раствор подготовиться в густой консистенции, после чего накладывается узкой полосой на пол или стену по длине направляющей. Далее строительный маяк прикладывается к штукатурке или бетону и выравнивается с помощью длинного уровня. Если его нет, то можно прикладывать правило, а уже к нему короткий уровень. После выставления маяка он оставляется до момента застывания раствора.

Недостаток данного метода заключается в необходимости испачкать строительный уровень. Для решения данной проблемы можно использовать П-образный направляющий профиль для монтажа гипсокартона. Он обклеивается вертикальной полоской обыкновенного канцелярского скотча, после чего используется как правило, выполняя роль длинного основания между маяком и уровнем. В дальнейшем скотч можно оборвать, а чистый профиль использовать по предназначению. Фиксировать маяки на строительный раствор удобно, но только если поверхность имеет незначительные неровности. Метод подходит в том случае, когда при выполнении штукатурных работ необходимо только решить проблему с наличием углублений и небольших выступов на стене.

Закрепление зажимами

Более точный способ установки маяков заключается в использовании дюбелей со специальными зажимами. Данный метод позволяет сделать точную проверку не только при установке одного маяка, но и плоскости между всеми направляющими. При этом в любой момент можно провести перенастройку выступов или углублений.

По разметке под маяки делаются отверстия с помощью перфоратора и бура по бетону. В них устанавливаются дюбеля с саморезами, к шляпкам которых крепятся зажимы. С помощью лазерного уровня, или обычного отвеса на нитке, шляпки шурупов выставляются по линии. После этого к зажимам фиксируется строительный маяк. Установив направляющие на свои места нужно проверить плоскость между ними. При необходимости отдельные маяки можно углубить или поднять выше.

После того как маяки устанавливаются на стену или пол набрасывается строительный раствор и разглаживается с помощью правила. В результате получается ровное основание для дальнейших отделочных работ. При работе с напольной стяжкой поверхность оставляется до застывания. В случае штукатурки стен наблюдается сползание раствора под собственным весом. В результате образовывается горб. Чтобы его убрать нужно дождаться пока раствор начнет схватываться и повести правилом не снизу вверх, а наоборот вниз. После срезания лишней штукатурки таким способом сползание раствора прекратится.

Недостатки маяков из профиля

Использование специализированных маяков имеет определенные недостатки. В первую очередь они малопригодны в том случае, если требуется сделать выравнивание небольших углублений. Дело в том, что рабочая толщина таких направляющих составляет 4-8 мм. При их монтаже приходится накладывать раствора больше на эту высоту, что в масштабах помещения может исчисляться мешками строительной смеси. Все это сопровождается дополнительными затратами.

В отличие от пластиковых, стальные маяки начинают ржаветь прямо в стене. В связи с этим после установки и проведения штукатурных работ их вырывают. Для этого делается пропил болгаркой и они выбиваются перфоратором. В результате образовывается желоб, который нужно в дальнейшем заштукатурить, что также сопровождается расходом материала. Если маяк не извлекать, то ржавчина проступает сквозь обои. Если он применялся для выравнивания пола то оставляется, поскольку ржавые пятна будут не видны. Также его не извлекают при подготовке стен в ванных комнатах, так как в них обычно применяется настенная плитка, закрывающая пятна.

Струнный строительный маяк

Использование направляющих такого типа позволяет значительно ускорить выполнение штукатурных работ при выравнивании стен и потолков. Также такие направляющие пригодны в случае заливки стяжки пола. При работе с маяками данного типа необходимо использовать длинное правило. В отличие от стальных и пластиковых профилей, струны обычно закрепляются не вертикально, а горизонтально. Данный инвентарь для штукатурки состоит из высокоуглеродистой металлической проволоки и натяжных швеллеров с болтами. Для их закрепления применяются саморезы и дюбеля.

По углам стены или пола крепятся швеллеры. Для натяжения между ними отрезается проволока на 5 см длиннее, чем дистанция между их болтами, и загибается на одном конце. Получаемый хвостик заводится в головку натяжного болта в первом швеллере. После этого струна фиксируется вторым натяжителем. Далее болты начинают закручиваться, натягивая при этом проволоку. Нужно затягивать до того момента, пока струна не начнет звенеть. После этого проводится ее регулировка. Делается это вращением натяжного болта. Дело в том, что отверстия для фиксации проволоки в них смещены от цента, поэтому от положения шляпки зависит зазор между стенкой и проволокой.

После того, как струны выставлены правильно, по всей длине проволоки наносится тонкий слой гипсовой штукатурки. Он застывает и не позволяет струне прогибаться при нажатии. Таким образом, получаются очень надежные направляющие. После выравнивания раствора правилом, швеллера откручиваются а проволока вырывается. На стене остается миниатюрный желобок, который в дальнейшем можно будет выровнять шпаклевкой. Если выполнялась стяжка пола, то мелкие углубления можно оставить.

Безусловным преимуществом использования струнных маяков является их многоразовое применение. Имея всего 4 швеллера, чтобы создавать пару направляющих под полом и потолком, можно сделать сотни ремонтов. Проволока расходный материал. Когда строительная смесь немного подсохнет, правилом выравнивается поверхность по углам, не захваченная ранее, из-за наличия швеллеров. В этом случае направляющей служит уже имеющийся слой штукатурки или бетона.

Струнный строительный маяк позволяет получать минимальный слой штукатурки в 2 мм, что намного меньше, чем при применении направляющих из профиля. В том случае, если на поверхности имеется серьезной перекос, то высота швеллеров не позволяет его компенсировать. В связи с этим один из них или оба фиксируются с применением деревянной дощечки в качестве подкладки увеличивающей зазор.

Гипсовый растворный строительный маяк

Маяк из гипса самый оптимальный вариант направляющей при желании сэкономить на штукатурке или бетоне. При его применении можно использовать в качестве верхней границы при выравнивании самую выступающую точку поверхности. При этом не нужно накладывать раствор еще на несколько миллиметров, как при прочих типах маяков, чтобы перекрыть их собственную высоту. Растворный строительный маяк обычно применяется только при работе со стенами, но его можно использовать и на полу. В этом случае стяжка не станет полностью монолитной, поскольку между бетонными секторами будет гипс.

Для создания растворных маяков применяется строительный уровень, правило или качественный негнущийся П-образный профиль для гипсокартона. На стене делается вертикальная разметка. Для создания самих направляющих применяется несколько технологий, выбор в пользу которых зависит от имеющегося набора инструментов. Все варианты монтажа таких маяков предусматривают приготовление очень густого гипсового раствора.

В том случае если имеется лазерный уровень, то на стену накладывается высокая узкая линия штукатурки. После этого к ней прикладывается тонкая прямоугольная сторона правила, и оно равномерно вдавливается по линии лазерного уровня. После этого излишки раствора убираются шпателем. Сверху или снизу правила заводится обыкновенная нитка и штукатурка обрезается, после чего оно с легкостью снимается, а созданная направляющая из гипса остается.

В том случае, если инструментов практически нет, то это не проблема. Делается три отверстия под дюбеля вверху, по центру и внизу по линии будущего маяка. В них закручивается по саморезу.  Они выравниваются в одну линию по установленному под потолком отвесу.  Между саморезами накладывается узкая высокая полоска штукатурки, как при использовании лазерного уровня. После этого прикладывается высокое правило, а при его отсутствии обыкновенный П-образный жесткий профиль для монтажа гипсокартона. Он продавливается, пока не упрется в шляпки саморезов. Лишний раствор убирается, а профиль срезается ниткой, после чего остается ровный строительный маяк.

При работе можно еще больше упростить процесс и накладывать штукатурку прямо на профиль или правило, после чего прикладывать его к стене и отрезать инструмент ниткой. Это намного удобнее, поскольку отсутствует сложность укладывания штукатурки под потолком.

Похожие темы:

установка своими руками, фото и видео инструкция

Оглавление статьи:

Современная технология укладки полов требует качественной подготовки основания, что обуславливается современными финишными покрытиями. Если не выполнить должным образом стяжку, тогда пола на долгие годы не хватит. Ламинат и паркет просто растрескаются. Правильно выполненная стяжка – это гарантия того, что напольное покрытие будет радовать своего обладателя долгие годы. Стяжка предусматривает отсутствие дефектов, гладкую поверхность, защиту основы. Для укладки чернового пола применяют различные приспособления. Одни из них – это маяки для стяжки пола. Их устанавливают в процессе заливки основы цементным раствором.

Маяки для стяжки: что это?

Строительный маяк является не просто приспособлением. Зачастую, его невозможно просто взять и купить в строительном магазине. Маяк состоит из нескольких частей, которые в процессе заливки играют разные роли.

Основная и главная задача, которая лежит этими приспособлениями – ограничение растворов или смесей по высоте выравниваемой плоскости. Применение маяков для стяжки пола позволяет полностью контролировать все точки залитой основы на одном уровне. Замеры при этом привязывают к нулевой точке горизонтальной плоскости.

Устанавливают эти приспособления при помощи строительных смесей. Эти смеси чаще всего имеют гипсовую основу. Многие используют для этих целей традиционный алебастр, однако это в корне неправильно – ведь подобный состав имеет одну неприятную особенность. Такая основа быстро разрушится. А без маячков ровную поверхность стяжки получить практически невозможно. К тому же, не получится целостной поверхности. Такое покрытие не прослужит долго, а разрушится уже через год.

Существует несколько видов и технологий укладки стяжек. Каждый метод предусматривает отдельные маяки. Качественного результата можно добиться, если во всем следовать технологии. Даже популярные сегодня самовыравнивающиеся материалы не удастся качественно залить если не установить маячки для стяжки пола.

При условии постоянного контроля уровня по горизонтальной плоскости в каждом из направлений, можно избежать типичных ошибок и просчетов, а если ошибки все-таки допущены, можно будет без особого труда исправить их.

Разновидности строительных маяков

Эти незаменимые приспособления различают по устройству и по конструкции в зависимости от способа и технологии выравнивания чернового основания. Основные виды этих изделий:

• Для использования с сухой стяжкой;
• Для стяжки из цемента и песка, бетонных стяжек;
• Для наливных полов;
• Лаги для деревянных полов.

Что касается материалов, из которых собирают эти изделия, то это:

• Металлический П-образный профиль;
• Усиленный профиль, применяемый для монтажа гипсокартона;
• Профиль, разложенный на основании из залитого раствора;
• Маяки на саморезах;
• Деревянные бруски;
• Комбинированные маяки;
• Изделия из штырей.

Следует подбирать необходимый материал исходя их задач, которые необходимо решить. Различные маячки для стяжки пола вы можете увидеть на фото в нашей статье.

Маячок для сухой стяжки

Для решения поставленной задачи при обустройстве сухих стяжек направляющие или маяки должны обладать высокой прочностью, а крепить их следует как можно жестче. Эти требования предъявляют для того, чтобы изделия не прогибались под массой строительных материалов и могли удерживать свою форму под нагрузкой.

Чтобы маячок мог обладать необходимой для сухой стяжки прочностью, изготавливается приспособление из металлического профиля. Это может П-образный профиль или же усиленный, из проволоки. Технология укладки запрещает крепить профиль саморезами.

Это происходит потому, что сухая стяжка подразумевает слой гидроизоляции, а самоерзы легко могут повредить материал. Профиль кладут, а затем закрепляют острой часть вверх. Внутрь засыпают наполнитель. Это придает дополнительной жесткости.

Вы можете посмотреть, как производится установка маяков из профиля для стяжки пола. На этом видео можно посмотреть процедуру монтажа от начала и до конца.

Необходимо выдерживать расстояние между маячками. Оно должно быть не меньше, чем 90 см. Таким образом можно достичь необходимой прочности для будущего пола. Если выполнять сухую стяжку без этих приспособлений, результат будет, но он не будет отличаться высоким качеством. После того, как пол будет закончен, маячки на поверхности будут практически не видны.

Маяки и полусухая стяжка

Подобная технология очень популярна и является самой распространенной. В отличие от сухой стяжки, в качестве материалов здесь применяется песок, цемент, бетон. Работы можно производить и без применения техники или же с использованием специального оборудования.

Маячки для полусухой стяжки должны предварительно обрабатываться, чтобы они могли выполнять те задачи, которые перед ними стоят. В черновом полу эти приспособления заливаются раствором либо закрепляют их при помощи саморезов. Но чаще всего используется влагостойкий гипсокартон. В редких случаях делают маяки для стяжки пола из деревянного бруса.

Древесина – материал для этих целей не самый подходящий, ведь у нее нет должной устойчивости к влаге. Но если другого выхода нет, тогда бруски тщательно вымачивают, чтобы в процессе они не впитали излишнюю влагу и затем не разбухли. Если этого не сделать, в конечном итоге после расширения древесины о ровном покрытии можно забыть, а сам пол будет проседать и усиленно изнашиваться.

Растворы для маяков должны быть такими же, что и для стяжки. Способ не предусматривает никакого взаимодействия между стяжкой и самим маячком несмотря на то, что сама конструкция будет сохнуть в течение нескольких суток. Залитое основание при этом не будет деформироваться. Такая технология установки идеальна лишь для полусухой стяжки – для других стяжек она не подойдет.

Способ чрезвычайно простой и очень доступный. Раствор легко укладывается по углам в комнате, а затем равняется, ориентируясь на нулевой уровень и при помощи правила. В этом случае маяки возьмут на себя еще и роль направляющих. Такой способ удобен когда толщина стяжки 90 мм и более.

Плавающий или гибкий маячок – это специальная конструкция на основе саморезов. Их прикручивают к основе, а затем на них укладывают пенопласт и выполняют засыпку раствора. Пенопласт не надежен, но, чтобы придать ему жесткости, в нем предварительно необходимо сделать отверстия, которые совпадут с саморезами в полу.

Маячок для мокрой стяжки

Мокрой стяжкой называют наливные полы и самовыравнивающиеся смеси. Эти материалы отлично растекаются максимально ровным слоем, но установка маячков на пол из наливных смесей все же необходима. Они помогут проконтролировать уровень пола и избежать возможных дефектов.

Для стяжки такого типа можно приобрести уже полностью готовые изделия, которые продаются в любом строительном магазине. Они имеют специальное название – реперы.

Такой маячок по внешнему виду напоминает треногу с стержнем посередине. По этому стержню выставляют уровень, а затем заливают пол. Эти маячки устанавливают заранее, за 4-6 часов до начала работ, полы заливают только по прошествии этого времени. У этих изделий есть одна особенность установки – их монтируют в шахматном порядке по всей площади. Расстояние друг от друга – 1 м.

Если по каким-то причинам этих реперов в магазине нет, тогда для этих же задач можно использовать саморезы или дюбеля. Крепежные изделия устанавливают на основании, но требуется тщательно выверять место установки. После заливки смеси маяки можно смело снять, но не позже, чем через 30 минут.

Лаги – маячки для деревянных полов

Лаги – это не что иное, как маячки. Лаг – это брусок из древесины, равный длине помещения, где он установлен. Укладываются они по нулевому уровню, а закрепляются лаги к фанерной подложке либо на небольших брусках. Укладываются эти приспособления параллельно, выдержка между ними должна быть не более 50 см.

Правила монтажа маячков

Маячки для стяжки пола должны устанавливаться строго по специальным правилам. Первым делом удаляют любые старые напольные покрытия. Это может быть лаги, плитка, что угодно. Затем укладывается слой теплоизоляционного материала. И только теперь можно начать устанавливать маяки.

Весь процесс обустройства стяжки можно разделить на несколько основных этапов. Так, в ходе работ необходимо:

• Определить нулевой уровень;
• Установить маяки;
• Точно выровнять направляющие.

Очень важно точно отмерить и отметить нулевой уровень. Без него невозможно провести точный монтаж маячков, а также без него не получится пол надлежащего качества.

Нулевой уровень

На стене при помощи обыкновенного уровня или лазерного нивелира необходимо сделать специальные отметки. Отметки ставят по всему периметру комнаты. С помощью карандаша и строительного шнура находят максимально ровную поверхность. При помощи нескольких шнуров, которые натянуты по всей комнате, можно найти самую высокую точку, что понадобится для создания ровного пола. По этой точке будет в дальнейшем выравниваться залитый на основание раствор. Если помещение не имеет дверей, то замер нулевого уровня производят вместе с порогом.

Монтаж маяков

Маяки устанавливают параллельно от входа в помещение, где выполняется заливка пола, к противоположной стене. Расстояние должно быть не больше, чем длина правила.

Каждый маячок ставят примерно за 30 см от стен. Замеры можно сделать обычной линейкой. При работах по выравниванию также важно соблюдать правило – расстояние между двумя маяками не должно быть меньше, чем размер правила. В среднем, это около 15 см.

Для упрощения монтажа часто применяют подложки. Это могут быть кусочки плитки, бруски из древесины, фанера. Для влажных стяжек – материалы, которые не впитывают влагу. А иначе, подложка разбухнет и просядет. В результате получится деформированная поверхность.

Для сухих же стяжек можно применить даже картонную подложку. Главное – это 30 см между двумя подложками, чтобы исключить провисания.

Точность и скрупулезность

От того, насколько точно и правильно будут выставлены направляющие для стяжки, зависит качество будущего пола. Важно не забывать, что все замеры и работа с уровнем должны выполняться продольно, а также поперечно. Результат расхождения должен быть не более 5 мм. Лишь после точных цифр можно начинать заливать пол.

Строительные маяки для стен: размеры и как снять

Строительные маяки используют в качестве направляющих. Они помогают произвести выравнивание стен штукатуркой. Благодаря им можно создать гладкое покрытие и значительно уменьшить расход сухих смесей для ее обработки.

Маяки могут изготавливаться из разных компонентов и даже в домашних условиях. В данной статье будут более подробно изучены характеристики таких изделий, рассмотрены виды штукатурных маяков и способы их применения.

Маяки заводского изготовления

Угловатые маяки подойдут для оштукатуривания стен и углов

Конструкция таких маяков состоит из перфорированного профиля длиной 2,7 или 6 м. Изготавливаются они из алюминия, цинка или пластика. Существуют разные типы маяков в зависимости от их формы:

1. Плоские изделия с небольшим выступом. Выступ используется в качестве направляющей для выполнения оштукатуривания. Высота материала находится в пределах от 3-х до 30-ти мм. В зависимости от высоты изделия меняется и толщина слоя наносимой штукатурки.
2. Угловатые маяки. В отличие от плоской конструкции имеют специальные полки, расположенные под прямым углом. Приспособление подходит как для выравнивания стен, так и для облицовки внешних углов. Существенным минусом такого вида является низкий уровень прочности, что может привести к деформированию во время крепления.
3. Многоразовые маяки. Отличаются высоким показателем прочности и не требуют тщательного крепежа. После извлечения такие изделия можно будет применить повторно. Их жесткость значительно облегчает работы по выравниванию. Существенным минусом такого вида является достаточно высокая цена, которая в несколько раз превосходит конкурентов. Также если вытащить приспособление слишком поздно, существует возможность его деформации.

Для выравнивания внешних стен необходимо использовать маяки с увеличенной толщиной, так как такие поверхности требуют большего количества смеси для отделки.

Самодельные маяки

Маяк прикрепляют к стене в нескольких местах

Иногда вместо маяков применяют деревянные бруски, особенно это актуально при обработке стен из дерева. Их монтаж осуществляется при помощи саморезов, что позволяет значительно ускорить работу по выравниванию. Монтаж обычных маяков для стен осуществляется специальной смесью, которая должна предварительно высохнуть.

Многие специалисты изготавливают маячки из штукатурки своими руками. Для этого по линии производят монтаж саморезов. Их шляпки будут служить в качестве уровня для нанесения смеси.

Существует 2 способа нанесения:

• нанесение смеси строительным инструментом;
• прижимание к верхушке саморезов бруса из дерева и заполнение покрытия между ними раствором.

Натянутая леска поможет ровно уложить штукатурку

Такие изделия не нужно будет снимать, к тому же их применение позволит снизить стоимость процедуры.

Также для выравнивания стен иногда используют струнные маяки. Такая конструкция создается из ряда саморезов с натянутой между ними проволокой. Сначала понадобится проделать дыры и вкрутить в них дюбели. После вставляются саморезы, при этом их шляпки должны находиться на одинаковом расстоянии от покрытия.

Финальной процедурой является натягивание проволоки. Под такой конструкцией остается пространство, которое заполняется штукатурной смесью. Пока раствор не высох, струны и крепежи демонтируют, а оставшиеся после них отверстия замазывают облицовкой.

Существенным минусом подобного метода является возможность получить кривую поверхность, если во время работы будут допущены ошибки.

Нередко для выравнивания применяют металлические профили для штукатурки или трубы. Некоторые специалисты используют рейки из дерева. Также неплохим решением станет применение профиля для монтажа гипсокартона. Используя такие детали, можно немного сэкономить, но при этом придется израсходовать больше штукатурной смеси.

Как выполнить разметку для маяков

Перед тем как крепить маячки, потребуется осуществить разметку обрабатываемых стен. Для этого можно использовать разные технологии, каждая из которых имеет свои сильные и слабые стороны.

Простой метод

Разметку можно нанести мелом

Такой способ используется при монтаже маяков на раствор для отделки. Этапы разметки выглядят следующим образом:

1. От угла выполняется отступ в 30 см, от пола и потолка – по 15 см. Проводится вертикальная линия, ее ровность проверяется строительным уровнем. С обратной стороны стены процедура повторяется.
2. Замеряется расстояние между ними, результат делится на 1,5, полученное число будет равно нужному для работы количеству изделий. Маячки подрезаются таким образом, чтобы их ширина была на 30 см меньше высоты потолка.
3. В верхнем и нижнем участке линий проделываются отверстия, в которые затем устанавливаются дюбели.
4. Вся линия расчерчивается с интервалами в 1,5 м.
5. В отверстия вкручиваются саморезы и между их шляпками натягиваются по 2 нитки. В местах, где нити и начерченные линии будут пересекаться, также необходимо проделать отверстия и вставить туда дюбели.
6. Выравниваются уровни шляпок саморезов. Для этого складываются показатели завала поверхности и толщины маячка и добавляется небольшой запас примерно 50 мм. Результат будет равен допустимому отступу крепежа от стены.
7. После того, как саморезы будут установлены, натягиваются нити по диагоналям, под получившейся плоскостью проводится маячок. Материал должен слегка затрагивать натянутые нити. Шнуры снимаются, после чего осуществляется грунтование поверхности.

Такой способ можно увидеть на следующей схеме.

Разметка лазерным уровнем

С помощью лазера легко нанести ровную вертикальную разметку

У большинства новичков в строительном деле отсутствует такое приспособление, но если его все-таки удалось раздобыть, порядок действий будет следующим:

1. С помощью прибора осуществляется поиск неровностей. Для этого инструмент устанавливается возле стены напротив и включается крест-нивелир. В результате станет известна необходимая толщина штукатурки для выравнивания.
2. С помощью лазеров на стене чертятся вертикальные линии с указанными ранее интервалами.
3. Уровень устанавливается на расстоянии 40 см от стены в углу и включается вертикальная линия.
4. Осуществляется поиск участка с минимальным расстоянием от линии до стены.
5. С помощью длинной рейки отмечается нужная точка.
6. На линии наносится клей и с помощью рейки прижимается маяк, пока отметка не совпадет с линией лазера. Подробнее о том, как пользоваться уровнем, смотрите в этом видео:

Монтаж маяков

Крепление маяков для штукатурки можно осуществить тремя разными способами:

• на клей;
• специальным раствором;
• на специальные крепежи.

Монтаж клеем или раствором

Добавленный в смесь гипс ускорит высыхание

Сначала необходимо приготовить раствор согласно инструкции, идущей в комплекте. Если оштукатуривание будет выполняться смесями на основе цемента или извести, в состав можно добавить немного гипса, что позволит ускорить процедуру схватывания. Приготовленный раствор наносится небольшими порциями с интервалом 15-20 см по заранее произведенной разметке.

После строительный маяк для стен прикладывается к смеси и прижимается к поверхности. Если использовалась разметка, нужно устанавливать маяк на одном уровне с крепежными элементами.

Если применялся лазерный уровень, то нужно включить прибор и проверить правильность размещения мачков. Лишний состав удаляется, после чего можно продолжать установку маячков.

Монтаж крепежными элементами

Для таких целей существуют специальные приспособления. Крепежи производятся на основе пластика. Для начала понадобится предварительно удалить фиксатор с одной стороны элемента, затем его прикрепляют к верхушке саморезов, которые были предварительно вкручены с интервалами в 30 см в стену.

После чего крепят маяк и устанавливают на его место фиксатор. Основным плюсом такого метода является скорость и легкость процесса. Недостатком можно считать необходимое увеличение толщины слоя отделки на 50 мм, что отрицательно скажется на стоимости работы. Подробнее о монтаже в этом видео:

Маяки для штукатурки являются крайне полезными приспособлениями. Они позволяют осуществить идеальное выравнивание стен и получить высокое качество отделки. Главное, выполнять работу согласно правилам и рекомендациям от специалистов.

под штукатурку, стяжку, фото, видео

Выравнивая стены при помощи слоя штукатурки хорошего результата можно добиться при наличии опорных планок — маяков. Такие же планки нужны когда вы заливаете стяжку. Тогда пол получается ровным, без перепадов. Как выставить маяки на стены, под стяжку и рассмотрим далее.

Материалы

Содержание статьи

• Шурупы или дюбеля (дюбеля — в бетонную и кирпичную стену) разной длинны — от 40 мм до 80 мм. Набор длин шурупов зависит от степени кривизны стены. Цвет металла любой, но обязательно с плоской шляпкой.
• Крестовая или обычная отвертка — зависит от набора шурупов.

  Установка маяков на стены или под стяжку не требует сложных инструментов

• Малярный шнур — для отбивки прямых линий.
• Прочная тонкая нить/шнур/леска.
• Рулетка.
• Уровень.

Проще все будет если есть построитель плоскостей, но если нет, можно обойтись и обычным строительным уровнем. Только его длина — не менее 1,5 метров, а лучше больше. И желательно его проверить, чтобы отклонений в показаниях не было вообще или, по крайне мере, чтобы они были минимальны.

Как выставить маяки на стену

Начинается все с оценки перепадов стены. Для начала необходимо найти самую выступающую точку. Если есть лазерный уровень или построитель плоскостей, можно использовать его. Выставить луч параллельно стене. И относительно этого луча искать самую высокую точку на стене.

Если лазерного прибора нет, берем длинное правило или просто ровную длинную планку (длиной порядка 2 м). К ним скотчем приматываем строительный уровень и с помощью такого устройства определяемся, где находится эта самая выступающая часть стены. Так оценивают вертикальность стен.

Находим самую выступающую точку на стене

Но есть еще и горбы и впадины в продольной плоскости. Их можно «выявить» при помощи лески, натянутой на некотором расстоянии от стены. Ее можно привязывать на вбитые в стену гвозди или саморезы. К ним привязывают на одном уровне и смотрят, где и насколько отклоняется уровень. Проходят всю плоскость, определяя наиболее выступающую точку. Одновременно оцениваете и самую «утопленную».

Для чего это надо? Самую выступающую точку находят, чтобы использовать минимальный слой штукатурки: тут он будет минимальным. Какой слой будет дальше — зависит от кривизны стен. Самую «глубокую» точку находят чтобы правильно подобрать штукатурку. В технических данных любого состава есть две важные позиции: минимальный слой и максимальный. Вам нужно будет выбирать так, чтобы ваш перепад вписывался в эти рамки. Например, известная и популярная штукатурка «Ротбанд» фирмы Кнауф имеет минимальный слой 5 мм, максимальный — 50 мм. Если это вас устраивает, можно использовать ее (она гипсовая).

Определение количества линий маяков

Расстояние между маяками зависит от инструмента, которым будете «тянуть» раствор — правило. Самый удобный — 1,5 метра. Этот инструмент должен опираться на два маяка, но до краев еще должно оставаться с каждой стороны по 15-20 см. Потому при работе правилом  в 1,5 м, маяки ставят на расстоянии 110-120 см.

Вот так штукатурят стены по маякам и удобнее, когда они (маяки) выставлены так, чтобы края правила на 20-30 см были свободны

Разметку начинают от одного из углов. От него отступают 10-30 см — кто как, и кому как удобно. На этом уровне ставят карандашом или маркером отметку. А потом размечают линии с выбранным шагом.  Расстояние между маяками не обязательно должно быть одинаковым. На стенах с дверными или оконными проемами обязательна установка штукатурных маяков по обеим сторонам, отступив все те же 10-30 см. Если оставшийся при делении последний промежуток больше, чем размер правила, его делят пополам.

Рисуем линии, по которым будем крепить маяки

По нанесенным отметкам рисуем вертикальные линии — по ним затеи будем вкручивать шурупы. Если есть лазерный уровень, можно с его помощью выставлять по меткам без прорисовки линий. Ели нивелира нет, проще всего нарисовать линии с использованием уровня — вертикально вверх и вниз от нанесенных отметок.

Как выставить маяки на саморезах

Подготовительный этап закончен, начинается собственно установка и выставление маяков под штукатурку стен. Есть несколько способов, но наиболее популярный — с использованием шурупов или винтов с плоской шляпкой.

Чтобы штукатурить было просто, необходимо правильно выставить маяки

Выставление саморезов

Отступив от пола и потолка 5-10 см малярным шнуром (шнурком в синьке) отбиваем на стене две горизонтальные линии. В местах пересечения горизонталей и крайних вертикалей (по которым будем крепить маяки) вкручиваем саморезы. Получается их всего 4 штуки: по два вверху и внизу. Пока их высота произвольна.

Далее высоту вкрученных саморезов надо выставить в одной плоскости. От того, насколько точно и правильно это будет сделано зависит расход материала на штукатурку и то, насколько ровные в результате будут стены. Потому стараемся сделать все максимально точно. Порядок действий такой:

• Основываясь на сделанной ранее оценке кривизны стен, выкручиваете или закручиваете один из шурупов до нужного расстояния. Затем при помощи длинного уровня или правила/планки с привязанным к ним уровнем выставляете второй шуруп так, чтобы они находились в одной плоскости. Можно также использовать лазерный уровень: он генерирует плоскость, параллельную стене, берете отвертку и на ней отмечаете расстояние от шляпки уже выставленного первого шурупа до сгенерированной плоскости (она видна на отвертке как светящаяся точка). Другой шуруп выставляете на то же расстояние относительно отметки.

  Принцип выставления шурупов под маяки

• Аналогично выставляем другую пару саморезов — верху и внизу.
• На пересечениях горизонтальных и вертикальных линий на стене (вверху и внизу) также вкручиваем саморезы.
• Далее необходимо выставить все вкрученные промежуточные саморезы в одной плоскости. Если есть построитель плоскостей, делаем это с его помощью, если нет, нужен будет шнур. Шнур натягиваем между крайними выставленными саморезами, по нему выставляем шляпки остальных упоров. Проводим эту операцию вверху и внизу.
• Теперь по той же методике на каждой вертикальной линии выставляем шурупы: между верхним и нижним натягиваем шнур, выставляем шляпки по нитке на одной линии, затем ту же операцию повторяем на второй. Расстояние между саморезами на вертикали 40-50 см. Повторяем с каждой вертикалью.

Поле того, как все саморезы выставлены, для верности проверяете насколько верно вы все сделали при помощи правила или ровной планки.

Если работа проводилась без построителя плоскостей, может оказаться, что натянутый шнур лежит на выпуклости на стене. Тогда придется перенастраивать все саморезы, начиная с первых четырех. Очень неприятно, но занимает не так уж много времени.

Установка маяков

Разводим состав, которым будем пользоваться при штукатурке, чуть гуще, чем указано на упаковке. Возле шурупов (можно и между ними), чуть отступив в сторону наносим кельмой небольшие лепешки раствора. Берем маячную планку, вдавливаем ее в раствор справа или слева от шурупов. Выступ маяка должен быть на одном уровне с шляпкой шурупов.

Берем правило/планку, с его помощью выставляем маяк так, чтобы он был идеально ровный. Металл на маячных планках часто не очень толстый и его легко погнуть. Потому и требуется эта проверка.

Так выглядит стена с уже установленными маяками, готовая к штукатурке

Подобным образом выставляем все маяки, после чего проверяем чтобы они все были в одной плоскости. Снова берем ровную планку, но в этот раз сравниваем установленные маячные планки между собой. При необходимости корректируем. После того, как все выставлено ровно, оставляем все до тех пор, пока раствор не просохнет (точное время зависит от раствора). Когда он высохнет, можно начинать выравнивать стены при помощи штукатурки. Теперь вы знаете, как выставить маяки под штукатурку на саморезах.



Есть специальные крепления для маячков, которые позволяют сделать ту же работу быстрее. Во всяком случае так говорят авторы идеи и производители этого крепежа.





Маяки на саморезах для стяжки

В основном процесс отличается на стадии подготовки — надо определить уровень стяжки и отбить его на стенах. При определении толщины стоит помнить, что минимальный слой раствора на полу должен быть не менее 3 см. В противном случае велика вероятность того, что бетон начнет трескаться.

После того как определились с уровнем стяжки, ставят отметку на одной из стен. Далее при помощи электронного уровня (установить в режим горизонтальной плоскости) или водяного переносят отметку на все стены, соединяют их линиями. Далее на этих отметках устанавливают саморезы, к ним привязывают бечевки и приступают к установке и выравниванию саморезов на полу.

Как выставить маяки на саморезах для стяжки

Количество маяков для стяжки пола определяется точно также: исходя из длинны правила: его длина минус 20-30 см. Располагают маячные планки перпендикулярно той стене, в которой расположены входные двери.

После того, как все саморезы установлены и выставлены в единой плоскости, возле них также накладывают кучки раствора. Но не того, который будет применяться для стяжки, а того, который быстрее схватывается — можно туже штукатурку на основе алебастра. Далее надо выставить маяки точно также как и для стен: вдавливаем до шляпок, проверяем уровень.

Более быстрый способ способ установки маяков для стяжки

Для реализации этого метода обязательно наличие нивелира (электронного построителя плоскостей) и гипсовая штукатурка (можно взять Ротбанд или любую другую). Определение толщины стяжки аналогично. Только так как есть построитель, отпадает необходимость рисовать что-то на стенах. Ставим только одну отметку.

Установка маяков возможна и без саморезов — только на раствор

На полу раскладываем маячные планки на выбранном расстоянии. Вдоль планок на расстоянии около 20 см друг от друга на подготовленный пол укладываем небольшие лепешки из гипсовой смеси. Сверху на них кладем маячок. Включаем построитель плоскостей и разворачиваем горизонтальную плоскость примерно на уровне вашего пояса (работать удобно). Берем ровную планку, идем в то место, где есть отметка уровня стяжки, совмещаем нижний конец планки с этой отметкой. Выше видим светящийся след от плоскости, созданной нивелиром, по ней делаем отметку. Этой планкой можно будет выставить маяки на оном уровне. Ставим планку на маяк, придавливаем его до тех пор, пока луч нивелира не совместится с отметкой. Переходим дальше. Так проходим вдоль всей маячной планки. По такой же технологии выставляем остальные маяки.

Получается действительно быстрее, но есть два момента. Первый — необходим нивелир, а нормальные стоит довольно прилично. Второй — нет жесткого упора из-за чего легко вдавить маяк ниже чем следует. Приходится отдирать, выравнивать кучки, приступать снова. Пока наберетесь опыта, пройдет тоже немало времени. Но способ вполне себе, если вы умеете аккуратно работать.

Как устроен маяк? | Как это сделано

Маяк — сооружение, которое нельзя назвать просто сооружением.
Маяки всегда притягивали взоры и внимание людей своим романтизмом, особым значением для моряков, и даже своей уединенностью на мысах и крутых скалах, выступающих в море.
На протяжении многих сотен лет маяки имели огромное значение для морской навигации, часто становясь фактически спасением для изможденных штормами экипажей кораблей, возвращающихся домой или идущих в чужой порт.

С детства мне хотелось побывать внутри маяка, подняться по его узкой винтовой лестнице в святая святых — на самый верх, к лампе, которую жадно ищут в ночи десятки глаз где-то в открытом море.

Сегодня я могу поделиться с вами этой мечтой, с ее реализацией — мы побываем внутри Херсонесского маяка, которому, без малого, 200 лет

2. Те, кто меня читает давно, знает, что Херсонесский маяк является одним из моих любимых мест в Крыму.
Уж столько раз, сколько он у меня появлялся в постах, появлялось не так много мест. Разве что Фиолент или Ай-Петри…
Около маяка я был десятки раз, а вот внутрь попасть все не удавалось…

3. Херсонесский маяк знаком и узнаваем многими. Он расположен у входа в Севастопольскую бухту, в ее юго-западной части, на далеко выступающей в море оконечности  мыса Херсонес (не путать с заповедником Херсонес, который расположен непосредственно в городе Севастополь).
Первые сведения о маяке в этих местах появились в 1789 году, спустя 6 лет после того, как в Ахтиярскую бухту впервые вошли российские военные корабли.
Обустройство морской военной базы и закладка города Севастополь требовала, в том числе, и организация навигационных сооружений. Одним из которых и стал Херсонесский маяк.

4. Строить Херсонесский маяк начали в 1816 году вместе с Тарханкутским. Руководил выбором места и строительством Леонтий Спафарьев, директор маяков самой развитой в этом отношении акватории Российской Империи – Финского залива.

5. Маячная башня представляла собой 36-ти метровый пустотелый каменный конус с двухметровыми стенами у основания. К уровню маячной комнаты толщина стен уменьшалась до одного метра. Как показал опыт эксплуатации, запас прочности конструкции позволял успешно противостоять колоссальным знакопеременным ветровым нагрузкам, ударам штормовых волн и даже сейсмическим ударам. Маяк пережил самое серьезное крымское землетрясение XIX-XX веков, которое было в 1927 году.

6. Еще в XIX в. для маячной прислуги возле башни построили дома. Сначала прислуга ютилась всего в нескольких комнатах, но позже появился небольшой жилой маячный городок, который, впрочем, не раз страдал от штормов и бурь.
В наше время одно из помещений оборудовано под маячно-техническое. В нем располагается вся необходимая радиоаппаратура, а также автоматическая система, управляющая маяком

7. В самом начале, в 1816 году, в качестве источника света на маяке было пятнадцать ламп Арганда с хлопчатобумажным фитилем, пропитанным сурепным маслом. Горелка, защищенная открытым сверху стеклянным колпаком, напоминала привычную нам керосиновую лампу (хотя последняя, впрочем, изобретена лишь 37 лет спустя). Лампы помещались в фокусе полированных параболических зеркал.

Позже осветительный аппарат модернизировали для обеспечения проблескового режима работы. Зеркала и лампы поместили на круглый поплавок, опущенный в чашу со ртутью. Сложный шестеренчатый механизм, принцип работы которого аналогичен работе часов с гирями, придавал поплавку равномерное вращение с заданной скоростью.
В конце XIX в. зеркальный осветитель демонтировали. Вместо него установили светооптический аппарат на основе линз Френеля, состоящих из примыкающих друг к другу концентрических колец небольшой толщины, имеющих в сечении форму призмы.

После войны осветительная система снова была модернизирована и проблесковый режим работы обеспечивается уже не вращением оптического аппарата, а периодическим включением-выключением лампы.

Сегодня уже нет необходимости постоянного присутствия смотрителя в маячной комнате на башне, ручного разжигания маяка и наблюдения за тем, чтобы свет не погас.
Всем этим управляет автоматическая система в служебном здании около маяка.

8. Смотритель в назначенное время только должен повернуть ручку включения маяка.

9. Но пора идти внутрь башни. Ведь впереди самое интересное

10. Несмотря на таблички с годом 1816, самой башне не 200 лет.
Во время Великой Отечественной войны (1941-1945) башня была почти полностью разрушена и заново отстроена в 1950-1951 гг. из железобетона, облицованного инкерманским белым камнем.

11. Как устроена маячная башня?
Как я уже говорил, она имеет высоту 36 метров. Нижняя часть — пустотелый конус с винтовой лестницей и четырьмя ярусами световых окон для освещения лестницы.
В верхней части располагается маячная комната (с круглым окошком и оградой по контуру), в которой сначала располагалась система розжига маяка, а также ночью находился смотритель. На самом верху — колпак, в котором располагается лампа. Колпак имеет 360-градусной остекление, чтобы свет маяка был виден отовсюду.

12. Маячная комната под световым колпаком. Здесь низкий потолок и совсем нет места, чтобы развернуться. Небольшой стол, телефон экстренной связи и маленькое окно-иллюминатор

13. И вот — святая святых — в люке показывается горящая в ночи лампа маяка

14. Сегодня используется система с кварцево-галогенная лампа мощностью 1 кВт, установленная во время послевоенной отстройки маяка в 1951 году.
Проблесковый режим работы обеспечивается не вращением оптического аппарата, а периодическим включением-выключением лампы. Причем, чередование длительности импульсов обеспечивает передачу азбукой Морзе сигнала «СВ» — Севастополь.

Кроме того, на мысе работает круговой радиомаяк КРМ-300, передающий тот же сигнал «СВ» на дальность до 150 миль (280 км). Помимо него имеется аппаратура более точной навигационной системы «Маяк-75», принцип действия которой основан на измерении времени между сигналами ведущей и ведомой станций и вычислении расстояния до них. Станция «Маяк-75» работает совместно с аналогичными, расположенными на мысах Тарханкут, Фиолент и у Геническа.

15. Момент розжига лампы. Потом на нее смотреть физически невозможно

16. Вид на маячный городок с башни маяка.
Городок тоже появился не сразу. Первое время обслуживающий персонал ютился в крохотных плохо отапливаемых домах — 20 человек в 4 комнатах.
В начале 1870-х годов построили первое двухэтажное здание для размещения нижних чинов. Правда, это здание было сильно повреждено штормом 1876 года.
После шторма вокруг маяка возвели брекватер, защищающий башню и маячный городок с моря.
Сегодня здесь несколько двухэтажных зданий, в которых живут люди, так или иначе обеспечивающие или обеспечивавшие функционирование маяка и его оборудования.

17. Ночью с маяка открывается прекрасный вид в открытое море.
Кстати, огонь маяка ясной ночью видно примерно с расстояния в 16 миль (30 километров)

18. Башня маяка ночью

19. Так выглядит 36-метровая башня с моря

20. Один из десятков закатов, которые я провел на берегу под маяком

21. Вечерний Херсонесский маяк

С развитием современных технологий, в том числе и в морской навигации, оптические маяки уже не играют такую значительную роль, уступая радиомаякам и спутниковым системам. Но стоят, все еще стоят, будто битые временем морские волки, мигающие в ночи башни на берегах морей и бухт.

Источник

Интересное о маяках. — Мастерок.жж.рф — LiveJournal

Кликабельно 1920 рх

Помните, я вам показывал МАЯКИ В ШТОРМ. Не хотелось там забивать тему всяческими интересностями и подробностями, там и так было на что посмотреть 🙂

А вот сейчас я расскажу вам вообще о маяках. Узнаем что нибудь необычное, самое самое, интересное.

Маяк — средство навигационного оборудования морских театров в виде капитального сооружения башенного типа, предназначенное для определения места судов в море. Это сооружение обладает яркой контрастной окраской, визуально выделяющей его на фоне окружающей местности. Маяки оснащаются сильным источником света и, как правило, снабжаются оптическими средствами для усиления светового сигнала, чтобы быть хорошо заметными и в ночное время.

Маяк может также подавать судам звуковые сигналы и (или) передавать радиосигнал, чтобы выполнять свою функцию и в условиях недостаточной видимости (временной, как во время тумана, или постоянной — например, вызванной условиями рельефа местности).

Из-за применения современных навигационных технологий роль маяков как навигационного средства несколько снизилась, и в настоящее время количество работающих маяков во всём мире не превышает полутора тысяч.

Долгое время на вершинах маяков просто разжигали костры — других источников света не существовало. Затем начали использовать масло, нефть, газ (керосино-калильные и ацетиленовые горелки). Наконец в дело пошло электричество.
Важнейший шаг в оснащении маяков мощными источниками света был сделан в 1820 году, когда здесь установили линзы Френеля, увеличившие интенсивность световых пучков. Сегодня в качестве источника света на крупных маяках используются прожекторы с лампами накаливания большой мощности, а на маяках местного значения обычно ограничиваются низковольтными лампами, питаемыми от переносных аккумуляторных батарей.

Навигационные башни строили и древние египтяне, и финикийцы, и греки, и римляне, и викинги. Любопытно, что в число семи канонических чудес света по праву включен Александрийский (Фаросский) маяк, построенный в 283-247 годах до н. э. при фараоне Птолемее II на острове близ Александрии. Работы по возведению трехъярусного 120-метрового здания (рекорд, не преодоленный, между прочим, по сей день!) заняли неправдоподобно малый срок — всего пять лет. Сколько рабов погибло при этом, никто, разумеется, не считал. Важен был результат, и он был достигнут; долгие века циклопическое  сооружение  приводило  в  восторг иноземных торговцев и путешественников, чьи корабли бросали якоря в александрийской гавани.

Описания маяка поражают и сегодня. В основании он представлял собой квадрат со стороной в 30 метров, первый 60-мет-ровый «этаж» был сложен из каменных плит, а над ним возвышалась еще 40-метровая башня, облицованная мрамором. На стометровой высоте постоянно поддерживался огромный костер, свет от которого усиливался с помощью сложной системы зеркал. Дрова для этого «вечного огня» доставлялись наверх по спиральной лестнице, настолько пологой и широкой, что по ней поднимались повозки, запряженные ослами!

Между прочим, архитектор маяка — Сострат Книдский — был настолько доволен своим творением, что рискнул, вопреки строгому предписанию фараона, оставить на здании свою «метку». Надпись, гласящую: «Сострат, сын Декстифона из Книда, посвятил богам-спасителям ради мореплавателей», архитектор скрыл под слоем штукатурки, на которой красовалось лишь имя фараона. Впрочем, Сострат ничем не рисковал, так как был уверен, что не доживет до того дня, когда штукатурка осыплется.

Первыми крамольную надпись увидели римские путешественники уже во времена Юлия Цезаря и Клеопатры, когда египетское государство окончательно пало под натиском римлян. Было это спустя два с лишним столетия после смерти и Птолемея, и Сострата. Маяк все еще действовал, а разрушился он лишь во время землетрясения XIV века.

Александрийский Маяк был самым высоким сооружением в мире и находился на древнем острове Фарос. Александрийский Маяк был гарантией безопасного возвращения моряков в Большую Гавань. Высота Александрийского маяка, по разным оценкам, составлял от 120 до 140 метров. В течение многих столетий он был самым высоким сооружением на Земле. Именно поэтому маяк включем в список 7 древних чудес света.

В 332 году до н.э Александр Македонский завоевал Египет и решил основать там новую столицу — Александрию.

Быстрыми темпами развивалась морская торговля и все острее стояла потребность в маяке, который бы указывал безопасный путь в александрийскую гавань. И в итоге на восточной оконечности острова Фарос, лежащего на расстоянии 1290 м от Александрии, был построен на маяк, получивший название острова. Связь имени маяка и его функции оказалось настолько крепкой, что с того времени слово «фарос» стало корнем слова «маяк» на многих языках. В высоту маяк достигал 135 м и его свет был виден на 60 км – расстоянии. Построил его архитектор Сострат Книдский в 280 г. до н.э. на скале, возвышающейся на восточном берегу острова Фарос.

Нижней частью маяка была четырехгранная призма 60-метровой высоты с основанием в виде квадрата, длина стороны которого составляла 30 м.
Внутри маяка хранился разный инвентарь, а основанием средней части служила плоская крыша, украшенная громадными статуями Тритона по углам.

Крышей служила башня, облицованная белым мрамором. Верх маяка был сооружен в виде цилиндрической колоннады, возглавленной 7-метровой фигурой из бронзы морского повелителя Посейдона. Огромный костер служил главным источником света. До сих пор не установлен феномен дальности свечения и яркости маяка. По некоторым версиям такой эффект достигался с помощью огромных полированных зеркал, по другим – из-за использования прозрачных шлифованных камней – линз.

В мае 1100 года сильнейшее землетрясение уничтожило маяк почти до основания. После этого, в средние века основание Александрийского маяка было встроено в турецкую крепость Кайт Бей. На данный момент она превратилась в египетский военный порт, поэтому добраться до остатков не могут даже ученые – археологи.

Точная копия Александрийского маяка построена в городе Changsha (Китай)

С тех пор маяки строились повсеместно, из любого подручного материала: дерева, камня, кирпича, бетона, железобетона, алюминия (в последние годы стали строить маяки даже из легкого и упругого фибергласса).

У британцев вообще особое отношение к маякам. Знаменитый писатель Роберт Луис Стивенсон с детства бредил морем -его отец и дед строили маяки. Дед, построивший маяки на самых труднодоступных скалистых берегах Северного моря, даже удостоился от Вальтера Скотта титула «вице-короля великой маячной империи» (дед автора «Острова сокровищ» был одним из основателей Управления северных маяков).

Линзы Френеля в Национальном морском музее в Париже.

Одним из самых важных этапов развития маяков стало изобретение в 1820 году линз Френеля, позволивших значительно увеличить силу света — до 80 000 свечей, при этом источником света был всего лишь горящий фитиль! Это приблизительно равно силе света фары современного автомобиля.

А вот первым на американском континенте {если не считать гипотетических навигационных огней древних майя и инков) стал деревянный маяк, возведенный на островке близ Бостона в 1716 году. А с обретением североамериканскими колониями независимости и образованием Соединенных Штатов система береговых маяков была передана первым президентом Джорджем Вашингтоном непосредственно под юрисдикцию федерального казначейства. Американцы, как народ практичный, с самого начала отнеслись к средствам морской навигации серьезно — как к делу сугубо «денежному».

В России интенсивное возведение маяков началось, как нетрудно догадаться, при Петре, когда держава стала стремительно наращивать морской флот. Самым первым маяком на территории России принято считать маяк Дагерортский (Кыпу), построенный в 1531 году.

Вторая мощная волна строительства маяков пришлась на 1950-е годы. К тому времени советская промышленность освоила серийный выпуск маячных светооптических аппаратов с силой света от 50 тысяч до 3 миллионов свечей и дальностью действия до 30 морских миль, а архитекторы и инженеры научились строить монолитные бетонные башни с помощью переставной металлической опалубки.

Кликабельно 4000 рх

На сегодняшний день один из самых высоких и мощных маяков в мире установлен у западных берегов Франции. Там, перед самым входом в пролив Ла-Манш, расположен маленький островок Уэссан, а еще дальше в море, в 30 милях от этого острова, из воды поднимается одинокая безымянная скала. Вот на ней-то в середине 1980-х годов строители и исхитрились воткнуть 100-метровый маяк, свет от которого при отражающих облаках виден уже на британских островах Силли, также находящихся при входе в Ла-Манш. А между маяком и этими островами ни больше ни меньше, а 169 километров.

Йокогамская Морская Башня

Этот маяк, наверное, самое амбициозное сооружение, когда-либо созданное строителями маяков, хотя формально рекордсмен высоты — маяк в японском городе Иокогама (высотой 106 метров и мощностью 600 тысяч свечей). Но эта вполне урбанистическая стальная башня, возведенная на территории одного из самых оживленных портов мира, может поразить воображение разве что публики, начисто лишенной романтики. Да и называется он просто —  Йокогамская Морская Башня.  То ли дело маяк на одинокой скале у «врат» Ла-Манша!

Есть в Ла-Манше еще одим маяк.

Кликабельно 1900 рх

Название мыса происходит от латинского слова “palus”, что означает лагуна. Мыс Кабо-де-Палос замыкает южную часть Малого моря. Побережье в этом месте отличается небывалой красотой, воды этой зоны входят в Морской заповедник Кабо-де-Палос и островов Ормигас в связи с ценностью биологических видов, которые их населяют. Множество бухт формируют близлежащее побережье (Кала-Фриа, Кала-Роха, Кала-Реона, Кала-ла-Галера и прочие). Их прозрачная вода привлекает многих, кому нравится отдыхать в подобных местах. Морское дно вблизи островов Ормигас очень красиво, там нравится бывать любителям подводного плавания.

По данным древних историков Плиния и Авиена, во времена античности на этом мысе находился древний храм бога Баала Хаммона, которого древние римляне впоследствии стали называть Сатурном.,

В XVI веке при правлении короля Филипа II, на этом месте была построена сторожевая башня для защиты местных жителей от нападений берберийских пиратов. Однако во времена Ренессанса башня была разрушена, а из ее фрагментов в 1862 году и был построен ныне существующий маяк.

Кликабельно 1400 рх

Маяк расположен на небольшой возвышенности, на высоте 81 м над уровнем моря и 51 м над уровнем равнины в восточной части мыса. Впервые он заработал 31 января 1865 года. Каждые десять секунд он излучает две вспышки белого света, которые ночью видны за 23 морские мили от маяка.

Ну с самым высоким маяком мы кое как разобрались, давайте теперь узнаем , а какой маяк самый старый ?

Дедушка маяков Hook Head – самый старый в Ирландии и один из старейших действующих маяков в мире. Он был построен монахами еще в V веке, которые и следили, чтобы он не погас в течении следующих шести столетий. В нынешнем виде маяк существует без малого 800 лет.

Его построили между 1170 и 1184 годами норманны из местного известняка и жженой извести, смешанной с кровью быка. Даже сегодня следы крови и извести можно увидеть сквозь покрытия маяка. Сегодня маяк – одно из самых популярных мест в Ирландии.

Клкиабельно 4000 рх, панорама

В настоящее время самый мощный в мире маяк, находящийся во Франции, пронзает ночное небо ослепительным лучом в 500 миллионов свечей. Черно-белый маяк Креах, высота которого составляет 54,85m, стоит на острове Уэссан во французской Бретани.

А вот этот маяк находится на острове Оверон, у западного побережья Франции.

Атлантическое побережье Франции известно своими штормовыми ветрами и высокими волнами, многочисленными выходами гранита. Так что без маяка здесь не обойтись. Свет маяка Креах можно заметить с расстояния 60 км. В старинном машинном зале открыт музей морской сигнализации  Кроме того, можно посетить еще одну достопримечательность – маяк Стифф, открытый еще в 1700 году. К тому же, этот маяк действует до сих пор.

Ну а теперь обратимся к самому приятному — САМЫЕ КРАСИВЫЕ МАЯКИ МИРА. Конечно же этот критерий относителен, но все же ..

Атлантическое побережье Франции издревле жило морем, рыболовством и торговлей. Портовый Брест — вдоль этих берегов всегда оживленно плавали небольшие торговые и рыбацкие суденышки – на юг Франции, в Испанию и дальше. Но на пути парусников находилось очень неприятное место – длинная цепь островов и подводных рифов, уходящая далеко в море — Шоссе-де-Сэн (Chaussée de Sein).

Огромное количество судов там пропало. И вот в 1869 году было решено поставить маяк на острове Тевеннек (Tevennec) – самом первом опасном месте, если плыть с севера на юг Франции. Более пяти лет ушло на возведение маяка, и в 1875 году на нем вспыхнул огонь. Таким образом он вместе с маяком Ля-Вьей (La Vieille) образовывали некие световые ворота и кораблям нужно было держаться между ними.

Маяк La Jument.

Этот маяк находится на острове Уэссан (расположенный в самой западной точке бретонской акватории во Франции). La Jument построен прямо в море на скальном отроге недалеко от берега и имеет высоту 100 метров.

помните , это тут мы смотрели покадрово, как смотритель выходил курить в шторм 🙂

Маяк де Кереон (Le Phare de Kereon).

Хранители маяков проходят весь путь, начиная от «ада» (маяки в открытом море), через «чистилище» (острова) и до «рая» (континента) в одиночестве, причем не только метафизическом. В XX веке хранителями часто становились ветераны Первой мировой войны; как ни странно, и после Второй мировой эта профессия считалась «привилегированной» для инвалидов войны. Современный уровень техники делает ненужным присутствие человека в здании маяка.

В 2004 г. Кереон («Морской дворец»), последний обитаемый маяк в море, закрыл свои двери с прекрасной розой ветров из красного и черного дерева. Сегодня здесь больше никто не живет.

Маяк Фур (Le Four).

Маяк-башня Фур (Four) (категории «ад»), который способен противостоять волнам 30-метровой высоты.

Маяк Ар-Мен (Ar-men).

Маяк Ар Мен (в переводе с брет. «скала») — маяк на береговом рифе острова Иль-де-Сен во французской Бретани. Получил свое название от одноименной скалы, на которой он был сооружен в период с 1867 по 1881 год. Маяк широко известен благодаря своей изолированности и трудностям, возникшим при его строительстве (маяк стоит в открытом океане в 5-ти километрах от ближайшего берега, это остров Сен, что у западного побережья Франции), а также сложностей, связанных с эвакуацией персонала с маяка. В сообществе хранителей маяков считается одним из самых сложных мест работы, за что получил прозвище «Ад адо́в».

Решение строить маяк в совершенно невозможном месте было принято после кораблекрушения фрегата Sane в 1859-м году (в этой точке океана есть лишь узкий проход среди подводных скал, одно из опаснейших мест для мореплавания, прозванное дорогой из ада в ад). Проблема была в том, что единственная скала в том районе, на которой можно было что-то построить, выступала над поверхностью моря лишь на пару метров. В принципе, этого было бы достаточно при спокойной воде, но океан в том месте тихим не бывает практически никогда. Несколько экспедиций возвращались из рекогносцировок с вердиктом «строить нельзя». Но без маяка кораблекрушения бы продолжались и проект таки продавили.

Строительство началось в 1867 году, высадкой на скалу группы рабочих. Так стартовала подготовка скального основания (сверление шурфов и установка арматуры). Люди работали прямо во время сильного волнения, со страховками и в специальной обуви, чтобы не быть сметенными волнами, перехлестывавшими через скалу. Короткими сменами, во время отливов. Такая подготовка шла два года.

Основные работы начались в 69-м, выкладкой гранитных блоков и заливкой бетонного основания маяка из портленд-цемента, стойкого к воздействию морской воды. 40 часов работы давали один кубометр основания.

Строительство шло 15 (!) лет, при этом катастроф, человеческих жертв практически не было, лишь в 81-м погиб один из рабочих, оказавшихся в воде (хотя самих случаев смыва человека в океан было множество и в процессе работ, и после). В процессе строительства были опасения, что конструкция получится непрочной и не выдержит ударов волн, ведь размер скалы лишь чуть больше диаметра башни маяка! Но маяк стоит, лишь стены потравлены морской водой.

Первый сигнал маяка можно было увидеть в ночь с 30 на 31 августа 1881 года. И он работает до сих пор, пройдя несколько технических модернизаций.

В конце 1980-х годов Маяк Ар-Мен был электрифицирован и оснащен галогеновой лампой мощностью 250 Вт. Был автоматизирован одним из первых, и с 10 апреля 1990 года работает полностью в автоматическом режиме.

Высота маяка:

1.     Высота над уровнем моря: 33,50 м
2.     Габаритные размеры: 37 м
3.     Высота Длина: 33,50 м

Источник света

1.     с 1 октября 1897 года — дизельное топливо (производятся на острове Иль-де-Сен)
2.     с 1903 года — пары́ нефти
3.     1988 год — электрификация (галогенные лампы по 250 Вт)
4.     1990 год — автоматизация

Маяк на острове Вьерж (Ile Vierge).

Самый высокий маяк в Европе находится на острове Вьерж (Ile Vierge) близ Плугерно (Plouguerneau). Маяк имеет высоту 82,5 метра и был построен в 1897 году, а рядом с ним находится маленький маячок, но он немного старее – он был построен в 1845 году. Берег легенд (Cote d’ Legende) относится к департаменту Финистер (Finistere), который известен своими бухтами — Абэр-Ильдю (Aber-Ildut), Абэр-Бенуа (Aber Benoît) и Абэр Врак (Aber Wrac’h). Как раз в устье последней и расположен маяк.

Маяк Les Pierres-noires («Камни-негритянки»).

Маяк находится в городе Conquet во Франции. Он строился с 1867 по 1871 год. 1 мая 1872 года маяк начал свою работу. В то время на строительство этого проекта было потрачено 325 тысяч франков золотом.

Маяк Roches-Douvres.

Действующий маяк в Côtes-d’Armor (Франция). Высота маяка 60 м и он считается 24-м по высоте маяком в мире.

Маяк расположен на скалистом рифе Roches-Douvre, который считается очень опасным за счет того, что во время прилива полностью покрыт водой и с поверхности его не видно. Маяк Roches-Douvres считается одним из наиболее удаленных от материка в Европе, он расположен в 30-ти километрах от французского побережья.

К зданию можно добраться только на катере с берега. Сам маяк полностью закрыт от общественности.

Маяк Игл (Needles).

Маяк с виду самый обычный, но место, где он находится в заливе Alum Bay, отличается сказочной красотой.

Местность, где находится маяк представляет собой узкий скалистый хребет, который местами возвышается до 120 м в высоту. Эти скалы всегда представляли большую опасность для морских судов. Но в 1781 торговцы и судовладельцы подали прошение на строительство маяка. Они получили патент в январе 1782 года.

Давайте теперь что нибудь необычное поищем среди маяков. Ну вот например …

Маяк Rubjerg Knude, Дания

Первый раз свет в маяке Rubjerg Knude зажгли 27 декабря 1900. Маяк построили на самой высокой точке прибрежного склона, на высоте 60 м над уровнем моря и в 200 метрах от береговой линии. Стоимость строительства составила 176 000 крон.

Вот такой он был в начале …

Высота башни маяка составляет 23 метра, и когда маяк был построен, он находился в 200 метрах от воды, а вокруг него не было крупных дюн. С течением времени море придвинулось ближе и, одновременно с этим, с утеса ветром надуло большое количество песка. Песок скапливался перед маяком и вокруг него. Песок заполнил колодец и погубил садовые посадки. Чтобы остановить песок, были установлены решетки из сосновой древесины, и насажены луговик дернистый и клевер. Но в результате этих мер дюна только выросла. Чем больше растений засаживали, тем сильнее увеличивалась дюна. В конце концов, она достигла такого размера, что свет маяка перестал быть виден с моря. 1 августа 1968 борьбу с песком прекратили, и маяк зажгли в последний раз.

В 1980 открылся Музей песчаных отложений, а маяк стал площадкой для экспозиции Исторического музея Вендсюссель, посвященной пескам и песчаным отложениям. В 1992 от борьбы с песчаными наносами окончательно отказались. Дюна продолжала мигрировать на северо-восток и постепенно засыпала здания. Музей песчаных отложений был закрыт в 2002.

Здания маяка заброшены. Песок подобрался к маяку вплотную, и природа отвоевывает территорию. Чем ближе маяк оказывается к утесу, тем более изолированным он будет. Береговая эрозия стала причиной того, что утес оказывается все дальше и дальше от воды, а песчаная дюна постоянно растет. В 1992 от борьбы с наступлением песка окончательно отказались, и теперь песку разрешили постепенно «съесть» здания маяка. На сегодняшний день дюна переместилась за маяк и стала почти на 20 метров ниже.

До утеса приблизительно 60 метров, а поскольку эрозия береговой линии в последние годы съедала почти по 3 метра ежегодно, маяк окажется на берегу меньше чем за 20 лет, и 125 лет драмы станут историей.

Или вот например есть такой маяк-церковь !

Для обеспечения безопасности мореплавания в районе островов устанавливались вехи и баканы. Но к 1860-м годам, когда на остров стали совершать регулярные рейсы крупные пароходы из Архангельска и других портов Белого моря, потребовалось более совершенное навигационное ограждение, способное обеспечивать безопасность плавания не только днем, но и ночью.

На вершине 74-метровой Секирной горы в 1861 г. была построена церковь. В двухэтажном здании без алтарных апсид расположено две церкви: внизу – Михаила Архангела и во втором этаже — церковь Вознесения. По проекту архитектора Шахларова, здание храма, верхняя точка которого находилась на высоте 98 метров от подошвы горы, изначально предполагалось использовать в качестве маяка.

В 1862 г. купол церкви был надстроен башенкой маяка и с 1 августа 1862 года началась пробная эксплуатация маяка (в разных источниках называется 1862 или 1867 год). Маяк расположен в световом барабане над куполом

Необычный вид этой конструкции невольно обращал на себя внимание богомольцев, и они не видели в ней ничего крамольного. Свет, идущий от креста и указывающий странникам верный путь к Соловецкой обители, приобретал для них особое символическое значение.

Первоначально предполагалось, что обслуживать маяк, как и обещал настоятель монастыря, будут монахи под наблюдением назначенного Гидрографической частью Архангельска смотрителя. Однако архимандрит Порфирий неожиданно отказался от своего обещания выделять людей, заявив, что пользы для себя от маяка он никакой не видит, кроме лишних хлопот и издержек, и у него нет «способных к такому делу людей».

Истинная причина такого поворота была в другом: настоятель опасался, что «деяния и образ жизни маячников, не соответствующие жизни отшельников, будут нарушать спокойствие братии».

После долгих уговоров и убеждений сошлись на том, что Гидрографическая часть назначит на маяк смотрителя и одного рядового матроса, а монастырь выделит в помощь им 2-х послушников или одного наемного работника. В 1897 году монастырь все же принял маяк на полное обслуживание.

До 1904 г. в нём были установлены керосиновые лампы, а затем поставлены французские аппараты.

В 1960-е годы маяк был капитально отремонтирован и переведен на электропитание. В настоящее время маяк вместе с Секирной церковью входит в состав Соловецкого монастыря и им же обслуживается под присмотром Соловецкой группы средств навигационного оборудования.

Маяк до сих пор является самым высоким маяком на Белом море (верхняя точка храма находится на высоте 98 метров от уровня моря), работая в автоматическом режиме, обеспечивает дальность видимости до 10 миль.

А вот современное …

В с.Малореченское под Алуштой создан Мемориальный комплекс «Памяти погибших на водах», включающий в себя церковь Св.Николая и Музей катастроф на водах.

Храм Святого Николая Мирликийского посвящен тем, кто погиб на воде, и путешественникам. Высота храма с верхним и нижним уровнями составляет 54 метра. Вместо традиционного купола церковь венчает золотой крест, под которым шар — символ Земли. Именно в шаре и устроен маяк для морских судов. В декоративном обрамлении использована морская тематика.

Подобных храмов в мире насчитывается около десяти. В России одна — В Белом море,на Соловках, в Финляндии — в Свеаборге.

А вот еще один из френдов подсказал, что оказывается существуют и плавучие маяки.

Еще в древности, в местах, где условия не позволяли строить башни, использовали плавучие маяки, или суда с маячным оборудованием. Так же,как и у традиционных маяков башенного типа, у плавучих маяков своя длинная и увлекательная история. Первым из них была римская галера, пустившаяся в плавание во времена Юлия Цезаря. Располагавшаяся высоко на мачте жаровня с раскаленными углями освещала ночное небо. Единственным неудобством было то, что горячая зола сыпалась на потные спины гребцов, прикованных цепями к скамьям.

Но к рабам тогда было особое отношение, и поэтому никому не было до этого дела. В 1729 году в устье Темзы появился первый речной плавучий маяк, а еще 60 лет спустя — первый плавучий морской (в Северном море). Вскоре их число стало увеличиваться.

Но в последние годы плавучие маяки уступили место автоматическим бакенам и маякам – металлическим конструкциям, напоминающим платформы с буровыми вышками.

А вот фото этого маяка прислал читатель блога Сергей 🙂

Это рабочий маяк в Крыму в местечке (поселке) Межводное.

• Самым известным пришествием, связанным с маяками, было таинственное исчезновение одновременно трех смотрителей маяка на Островах Фланнана в декабре 1900 года.
• Во Франции береговая линия не обозначалась огнями вплоть до XVII века, делалось это для предотвращения нападения пиратов.
• Одна из немногих, действующая до сих пор, церковь-маяк — Вознесенская церковь, сооружена в 1867 году на Секирной горе Большого Соловецкого острова (см. Соловецкие острова).
• Статуя Свободы с 1886 по 1902 года использовалась как маяк.
• Самый западный маяк России, построенный в 1813—1816, находится в городе Балтийске. Он указывает путь кораблям, следующим в порты Балтийска,Светлого и Калининграда.
• Маяк Вестерлихтторен (Westerlichttoren) был изображён на нидерландской банкноте в 250 гульденов.
• Первым зарегистрированным маяком был Маяк Александрии, построенной в 200 до н.э на острове Форос (Pharos) египетским Императором Птолемеем (Ptolemy). Форосский маяк считается одним из Семи Чудес Света. Высота маяка была 150 метров (492 фута) – это приблизительно в три раза выше, чем современные маяки.
• Римские императоры построили много маяков, чтобы помочь своим войскам в навигации. В 90 году н. э. император Калигула (Caligula) приказал соорудить маяк в Дувре, Англия. Этот маяк считается самым старым маяком в Англии, и он все еще стоит у основания Дуврского замка.
• В 1543 году был построен самый высокий кирпичный маяк в мире, Лантерна (Lanterna) в Генуе. Его высота – 75 м (246 футов).
• Первым каменным маяком в мире считается Smeaton Eddystone, который находится к югу от Плимута, Англия. Этот маяк был построен в 1756 году отцом градостроительства Англии Джоном Смеатоном. Он освещал при помощи 24 свечей. Eddystone простоял 47 лет, пока в нем не случился пожар, после этого его демонтировали и построили на соседней скале.
• Сегодня эквивалент огня маяка составляет около 20 миллионов свечей. И современные маяки работают на ксеноновых лампах высокого давления.
• Самым высоким маяком в мире считается стальная башня в Парке Ямашита (Yamashita) в Йокогаме. Его высота 106 метров (348 футов).

http: //alp.org.ua
http: //newsme.com.ua
http: //www.apxu.ru
http: //life.comments.ua
http: //loveopium.ru

Редкие фотографии строительства маяка на мысе Бичи-Хед в начале

Автор:
24 ноября 2017 16:35

Строительство маяка у подножия скал мыса Бичи-Хед, Великобритания, осуществлялось в период с 1900 по 1902 год. Рискуя собственной жизнью, рабочие без касок и страховки трудились день и ночь. Маяк возвели из 3500 тонн гранита, добытого в одном из карьеров Корнуолла, и он по сей день сохранился. Вы первыми увидите редкие фотографии того строительства.

Источник:

Маяк у подножия скал мыса Бичи-Хед, Великобритания, 1900-е

Источник:

Рабочим пришлось использовать грубую силу и примитивные инструменты, чтобы построить сооружение

Источник:

Несмотря на штормовой ветер, строители трудились день и ночь

Источник:

Спуск к подножию скалы по канатной дороге

Источник:

Маяк возводили из гранита, добытого в одном из карьеров Корнуолла

Источник:

Также на 152-метровую скалу можно было подняться по деревянной лестнице

Источник:

Страховки и касок в распоряжении строителей не было

Источник:

С помощью канатной дороги переправляли грузы

Источник:

Эта первая публикация снимков со строительства маяка на Бичи-Хед

Источник:

Фотографии уже выставлены на аукцион в Корнуолле, стартовая цена — £5000

Источник:

Строительство завершилось в 1902 году

Источник:

Прошло 117 лет, но маяк по-прежнему невредим

Источник:

Бесстрашный рабочий на канатном спуске

Источник:

Транспортировка гранита на стройку

Источник:

Куски породы нумеровали и спускали в нужном порядке, чтобы ускорить процесс стр
