Снегозадержатель трубчатый фото – выбор для фальцевой кровли и установка, как организовать снегозадержание на конструкции из профнастила

Содержание

Трубчатый снегозадержатель: применение и особенности

Зимнее время года в большинстве регионов нашей страны длится больше полугода. При этом нередко случаются обильные снегопады, что может быть опасно как для самой кровли, так и для рядом стоящих предметов и строений, не говоря уже о людях.

Предотвратить нежелательные последствия накопившегося на крыше снега помогут универсальные снегозадержатели, которые справляются с большим количеством осадков, к числу таких относится трубчатый снегозадержатель. Он же является на сегодняшний день одним из самых популярных видов снегобарьеров. В этой статье поговорим о том, какие преимущества и недостатки имеет трубчатый снегозадержатель.

Трубчатый снегозадержатель: надёжность и удобство

Трубчатый снегозадержатель

Снегорез трубчатый с четырьмя кронштейнами

Трубчатые снегозадержатели представляют собой две трубы диаметром 1,5-3 см, установленные на кронштейны. Кронштейны крепятся непосредственно к стропилам с помощью шурупов. К низу кронштейна установлена специальная полочка для закрепления всей конструкции к крыше. Количество и рядность трубчатых снегозадержателей зависит от планируемого количества снега в вашем регионе. Установка производится параллельно краю крыши. Трубчатый снегозадержатель помогает дозированно избавляться от снежных масс по мере накопления, не блокируя сход снега полностью. Он разрезает всю снежную шапку на несколько частей безопасных размеров, поэтому трубчатый снегозадержатель еще называют снегорезом.

Плюсы снегозадержателей трубчатых

Снегозадержатель трубчатый

Лавинообразная масса снега на крыше, где установлен трубчатый снегозадержатель

  • Долговечность конструкции. Трубчатые снегозадержатели изготавливаются из оцинкованной стали, материала, который способен выдерживать большие нагрузки и агрессивную внешнюю среду, а краска выполняет антикоррозийную функцию. Изделия из оцинкованной стали имеют достаточно длительный срок эксплуатации;
  • Универсальность. Устанавливаются на любые виды кровельных покрытий (металлочерепица, профнастил, фальцевая кровля, гибкая черепица) и в регионах с разной степенью снеговой нагрузки;
  • Подходят для крыш с большим уклоном. Трубчатый снегозадержатель один из немногих способен выдержать большие объемы снега, поэтому чаще всего именно его устанавливают на крыши с большим углом ската (до 60°). Если угол ската больше, то необходимость установки снегозадержателей отпадает, так как на таких крышах снег не задерживается и безопасно скатывается самостоятельно;
  • Эстетичность. Не смотря на все свои качественные характеристики, трубчатый снегозадержатель называют декоративным, так как он отлично вписывается в общую картину крыши и фасада. Расцветку трубчатого снегозадержателя можно подобрать под любое кровельное покрытие;
  • Способны выполнять функцию кровельного ограждения. Упрощают доступ в процессе проведения кровельных работ, а также обеспечивают бесперебойное функционирование водосточной системы.

Минусы снегозадержателей трубчатых

Как и любое другое изделие, трубчатый снегозадержатель имеет свои недостатки. Но, стоит отметить, что в сравнении с другими видами снегозадержателей у трубчатого гораздо меньше неприятных нюансов.

Трубчатый снегозадержатель

Трубчатый снегозадержатель на крыше из металлочерепицы

  • Достаточно высокая стоимость. Трубчатый снегозадержатель по праву считается одним из лучших из-за своих уникальных характеристик, поэтому и цена на трубчатые снегорезы выше, чем на снегоблокирующие ограждения;
  • Место соприкосновения трубчатого снегозадержателя с кровельным покрытием нуждается в гермитизации.
    Это обусловлено тем, что высота барьеров ниже, чем у решеток;
  • Большой вес конструкции. Их ни в коем случае нельзя устанавливать на карнизах или в близости к ним, иначе появляется риск обрушения конструкции.

Итак, трубчатый снегозадержатель — это надёжный и универсальный элемент кровли, который обладает исключительными характеристиками. Трубчатый снегорез верно прослужит вашей крыше не один десяток лет, не теряя при этом эстетических и качественных характеристик. Его установка делает кровлю и прилегающую территорию безопасной для людей и рядом стоящих предметов и строений, придает завершенный вид всему строению и создает архитектурную привлекательность.

Нужен надежный снегозадержатель?

Звоните: 8 (800) 551 3525 (звонок бесплатный)

Пишите: [email protected]

Вам может быть интересно:

Трубчатые снегозадержатели своими руками

Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина». Сегодня я хочу рассказать о том, как я сделал и смонтировал самодельные трубчатые снегозадержатели.

Как я уже упоминал в предыдущих публикациях, последние несколько лет я занимаюсь реконструкцией старого дома, приобретённого мною в г.Бресте (Беларусь), где я и живу. Дом очень старый, строился в период строительства Брестской крепости. (1836-1842 гг.). На момент приобретения мною, дом был в плачевном состоянии, т.к., ремонт, по словам соседей, производился в нём последний раз сразу после окончания ВОВ. Но он имеет мощный гранитный фундамент, кирпичные стены, толщиной около 90 см, высоту потолков 3.50, и мощную, «живую» стропильную систему… Остальное — «рай для самодельщика».))))

Все работы я провожу один, включая проектирование, выбор материалов и само строительство и отделку.

Чтобы исключить проходные комнаты и оптимизировать планировку, я пристроил в торце дома пристройку, часть которой составляет открытая терраса. Вся пристройка находится под одной односкатной крышей. Площадь кровли — 60 м

2, материал — металлочерепица.

В прошлом сезоне я успел её накрыть и сразу начались заморозки и снегопады. Ввиду того, что угол наклона кровли мал, весь снег, скопившийся на ней за зиму, остался лежать там, не смотря на очень скользкое покрытие » «Puretan «. Весной же, как только солнышко нагрело показавшийся из под снега участок металлочерепицы (Цвет тёмный — RAL8017), высокая теплопроводность металла сделала своё дело: с подогретой кровли весь пласт сошёл лавинообразно, в течении одной секунды!!! При этом, быстро набравший скорость тяжёлый пласт перелетел несколько метров моей земли и полностью, от забора до забора, завалил общую пешеходную дорожку на высоту до полутора метров и на протяжённости 12 метров!!!

Хорошо, что по ней никто не шёл !!!! Могло бы убить! Меня тогда на участке не было, но всё это наблюдала соседка, гулявшая неподалёку с собакой, и была в ужасе!!!!

На основании этого я решил во что бы то ни стало, в этом сезоне сделать надёжное снегозадержание!! И начал изучать тему.
В основном, наиболее часто у нас встречаются так называемые, уголковые снегозадержатели. Они делаются из того же листа, что и кровельное покрытие.


Но я отказался от использования такого типа по нескольким причинам:

Во-первых, делать их нужно из того-же материала, что и кровля. (Они с кышей не разделены конструктивно. Малейшая разница в цвете придаст «инородность» конструкции). Материал с покрытием «Пуретан», который использовал я, достаточно дорог. Посчитав количество листов и умножив на цену, я понял, что стоимость превысит стоимость трубчатых, которые более надёжны! (Можно было купить более дешёвый материал с таким же цветом по RALу, но это было бы неэстетично — разное покрытие имеет разную структуру, соответственно, и разные оттенки. А со временем разница в цвете усилится, потому что у них разная степень устойчивости к ультрафиолету.

Во-вторых, они достаточно слабы, так как конструктивно только одна сторона крепится через металл у доске обрешётки, вторая же — просто к тонкому металлу кровли. Начав обращать на них внимание, я в своём городе видел несколько оборванных. Не фотографировал. Фото ниже взяты из интернета:


Я остановил свой выбор на снегозадержателях трубчатого типа (фото тоже взято из интернета). Они исами крепче, и крепятся в двух точках именно к обрешётке, а не к кроельному покрытию:
И, как настоящий самодельщик, в первую очередь, стал рассматривать возможность сделать их своими руками!))))
Летом были другие темы и другие заботы… Эта тема «висела в мозгу тяжёлым грузом», а потому я сразу оживился, когда, будучи по работе на металлообрабатывающем предприятии, увидел у них такие вот обрезки:

Это были прямоугольные треугольники с катетами 350 и 117 мм из листа толщиной 5мм.

350мм!!!
Это же как раз шаг ступеньки профиля «Монтеррей», который имеет и моя кровля !!!! Я поинтересовался, и мне их отдали за металлолом по такому-же весу!!! (Они тоже должны были попасть в переплавку))))
Конечно, 5мм — толстоваты… Лучше бы — 2-3мм, но «дарёному коню…»… Короче, крепче будут..)))
Мало того, там же, на том же предприятии, я выменял на металлолом обрезки уголков №25:


На фото я их уже подровнял все под размер 400 мм.

Итак, приступим. Вот, что мне понадобилось:
1.Листовой металл.
2. Уголок 25 на 25 мм.
3. Труба стальная ДУ15
4. Круг (металлопрокат)16мм.
5. Гпйки М8 с болтами М8на 30 (по 4 шт)

6. Кровельные окрашенные шурупы.
7. Шурупы по дереву под ключ 10, длинной 40 мм
8. Кровельные уплотнительные шайбы разных размеров.
10. Грунтовка по металлу («Корабельный сурик»)
11. Эмаль ПФ-115.
12. Пластиковые заглушки для труб ДУ15

Сначала я обрезал в треугольниках короткий катет до длины 150 мм, сделав из них прямоугольные трапеции:


Потом в одной из них я разметил и просверлил два отверстия на расстоянии 70 и 80 мм от «длинного катета» и примерно в сорока мм от короткого: Использовал сверло малого диаметра (попалось под руку 5 мм) и сверлильный станок.
После этого, используя данную заготовку как шаблон, я просверлил аналогичные отверстия в остальных. Ровнял по «гипотенузе» (Размеры «плясали» немного). Перед сверлением второго отверстия, фиксировал положения первых, вставляя алюминиевую вытяжную заклёпку:

Так я просверлил все заготовки, сделав в них по два отверстия на одинаковых расстояниях относительно «гипотенузы» (Давайте договоримся: чтобы было проще, я буду называть стороны «катетами» и «гипотенузой», хоть это уже и не треугольники, а трапеции)))).
После этого я оборудовал сверлильный станок ступеньчатым сверлом, и увеличил диаметры до 24-х мм:

Для изготовления самих барьеров, были куплены трубы ДУ15. Для удобства перевозки и монтажа я порезал их на отрезки по 3 метра:

Итак, у меня всё готово:
Можно приступать к изготовлению кронштейнов. На данном этапе я примерил заготовки, чтобы посмотреть, что у меня получается:

Как я уже говорил, размеры моих заготовок немного «плясали», а кронштейны мне нужны идентичных размеров. Вот как я с этим «боролся»:
У меня остались два метровых отрезка трубы. Я одел на них «всю пачку» , выровнял по гипотенузе и стянул струбцинами;

После чего, используя болгарку с толстым зачистным кругом, подровнял длину длинного катета (сточил короткие):
Итак, в двух плоскостях (гипотенуза и длинный катет) они уже все одинаковые. Осталась одна плоскость — длина короткого катета, т.е., высота кронштейна. Обрезать их так-же я не стал, потому что всё равно они будут привариваться к уголкам. Тогда и поровняю))).
Я выбрал два самых высоких, остальные пока отложил. Закрепил струбцинами к одному из них уголок и приварил.

После этого зачистил швы, чтобы не мешали, и используя его как шаблон, сварил второй, точно таких же размеров, только «зеркальный»:
Итак, у меня есть два одинаковых по размерам «зеркальных» кронштейна.
Напомню, я делал их из самых «высоких» заготовок. Осталось сделать шаблон и сварить по нему остальные. В качестве основы мне нужна была ровная горизонтальная плоскость. Я использовал обрезок старого деревянного широкого подоконника. На него я прикрутил шурупами по краям готовые кронштейны, а между ними прикрутил уголки-основы будущих:
Потом вставил обрезки труб, навесив на них остальные треугольники:

В таком положении я всех их посваривал с уголками. У меня получилось 12 абсолютно одинаковых кронштейнов.

Теперь трубы.
На крыше их нужно будет соединить между собой, чтобы получились две трубы по 12 метров. Я решил сделать это наподобии того, как собирается каркас торговых палаток.. Т.е., конец трубы заканчивается штырём меньшего диаметра, который вставляется в следующую.
У меня валялся прут диаметром 16 мм.


Из него я нарезал отрезков, длинной по 100 мм.. Разметил их маркером на две части каждую — одна 60мм, другая-40. Короткой частью я забью их в трубу, а на длинную будет одеваться следующая. Трубы я отторцевал на своём самодельном отрезном станке, и обнаружил, что их торцы выглядят вот так:
Поэтому пришлось устранить эту проблему при помощи дрели со ступеньчатым коническим сверлом:
Изначально я думал, что прихвачу к трубам штыри при помощи сварки. Но убедившись в том, что они входят внутрь очень неохотно, решил этого не делать. Я просто забил их внутрь трёхкилограммовой кувалдой, перед этим обмакнув в краску — на данном этапе краска выполнила роль смазки, потом будет выполнять роль клея.
После этого я обточил наждачно-лепестковым кругом торчащие концы так, чтобы они легко, но плотно вставлялись в трубы:
Следующий этап — грунтовка и покраска. Так как моя конструкция должна будут длительное время подвергаться атмосферным воздействиям, то подошёл я к этому делу серьёзно.

После зачистки наждачно-лепестковым кругом всех швов и заусенцев, я тщательно промыл все конструкции бензином и протёр бумажными полотенцами, удалив грязь и остатки заводской смазки:


После чего покрыл «корабельным суриком» в три слоя с промежуточной просушкой. (Монтировать всё равно собирался в следующие выходные, поэтому нанеся первый слой в воскресенье вечером, потом каждый день вечером, после работы, наносил новый.)
Да… и ещё забыл… К тем «зеркальным» кронштейнам, которые у меня будут по краям, я прихватил сваркой по две гайки М8. Потом вкручу в них болты и зажму трубы, чтоб зафиксировать от смещения.
После грунтовки я нанёс два слоя эмали ПФ-115.
Так как имеющаяся у меня в наличии коричневая эмаль была слишком тёмной, то я добавлял в неё белую. Получившуяся краску капал на обрезок профнастила с таким же цветом по RAL и добавлял чуть коричневой, или белой. Добился таким примитивным методом полного совпадения цвета — капли краски выглядели каплями прозрачной воды. Даже самому интересно стало.)))).

Настолько точно это можно было и не делать. Ведь конструктивно трубчатые снегозадержатели отличаются от кровли — достаточно было «похожести» цветов. Но… у меня получилось… Заигрался))))

Краску наносил кистью. У меня есть компрессор и всё необходимое. Но, во-первых, не хотелось убирать весь инструмент и прочее, завешивать всё и т.д. А во-вторых, я отдал предпочтение не качеству покраски (всё равно на крышу никто не полезет их разглядывать, а издалека не видно))), а толщине слоя!!! Поэтому я просто нанёс два обильных слоя густой эмали, не разбавляя её. Слои получились некрасивыми и с потёками… Зато надёжно защитят от атмосферных воздействий.


Всё. В следующую субботу приступил к монтажу. Для этого я закупил мощные шурупы по дереву (В нашем регионе в обиходе их почему-то называют «глухарями»):
Также у меня были обычные кровельные шурупы (я забыл их сфотографировать). И ещё я купил уплотнительных шайб разных размеров:

Переднюю часть я крепил двумя обычными кровельными шурупами, подкладывая между кронштейном и кровлей уплотнительные шайбы. Заднюю часть — «глухарём». Чтобы компенсировать высоту ступени металлочерепицы, я подкладывал туда по две больших уплотнительных шайбы:
Да, совсем забыл… В передней и в задней части я понасверлил вместо одного, по три-четыре отверстия под шурупы. На станке это не сложно сделать, а на крыше потом не придётся думать: «Эх-х-х!!! Чуть бы в сторону!!!», когда место крепления попадёт, к примеру, на край шляпки, или уплотнительной шайбы уже вкрученного ранее шурупа, которым закреплён лист.)))) «Закон подлости» никто не отменял! ))) И, скажу я вам, столкнулся я с таким дважды!… Но лишь усмехнулся и переставил шуруп в другое отверстие.))) А пришлось бы извлекать шуруп и замазывать дырку селиконом… Что не очень хорошо сказалось бы на надёжности кровли.

Сперва я закрепил крайние кронштейны и натянул между ними нить. А потом установил остальные, выровняв их по нити. (Вот для чего я ровнял размер длинного катета!))))):


После этого вставил и соединил трубы, зажал их ботами в крайних кронштейнах и забил в торцы хаглушки:
Всё!! Работа окончена! К концу монтажа пошёл небольшой дождик, но меня это не остановило!)))
Вот посмотрите, сильно ли мои отличаются от покупных?
ПОКУПНЫЕ:

А ВОТ МОИ:

И это при том, что мои — гарантировано крепче, и обошлись вдвое дешевле!
…. Ну.. И удовольствие от работы, конечно…)))
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как выбрать и установить снегозадержатели на крышу — Рамблер/новости

При строительстве скатной крыши надо побеспокоиться о выборе и установке снегозадержателей. Рассчитать количество снеговых барьеров и правильно смонтировать их — задача не менее важная, чем подобрать кровельное покрытие.

Установка снегозадержателя на крыше

В последнее время при покупке кровельного материала в качестве дополнительного бонуса дают и набор снегозадержателей. И не всегда продавец может четко аргументировать, для чего они вообще нужны на крыше. К тому же бесплатные модели бывают плохого качества, так как их не всегда производят с учетом технических требований. А ведь весной или зимой во время оттепели, когда температура воздуха выше нуля, скопившаяся на кровле снежная масса может рухнуть в любой момент. Например, в Московской области вес снежного сугроба на крыше может составить 130-180 кг/м² — этого достаточно, чтобы покалечить человека или нанести серьезный ущерб имуществу. Во избежание подобных происшествий и устанавливают специальные защитные элементы. Они не дают снежной массе упасть с крыши, а удерживают ее до тех пор, пока она не растает от солнечного тепла.

Какими они бывают

Чтобы правильно выбрать снегозадержатели, надо знать, какими они бывают и на какую нагрузку рассчитаны.

Уголковый снегозадержатель

Такой снегостопор еще называют пластинчатым. Это самая дешевая и простая конструкция. Она представляет собой тонкий стальной лист (пластину), согнутый под острым углом. Сделать его несложно и своими руками. Большое скопление заледеневшего снежного покрова он, скорее всего, не выдержит, но в тех местах, где осадков не очень много, вполне сгодится. Устанавливать его можно только на металлическую черепицу или профнастил!

Уголковый снегозадержатель. Фото с сайта kaptur.club

Бугель

Для подстраховки систему из уголков часто дополняют бугелями — металлическими приспособлениями в виде треугольника, которые точечно задерживают сход снежной массы и гасят скорость ее движения. Они подходят не только для металлической, но и для битумной кровли.

Снегостопоры в виде треугольника. Фото с сайта tegola24.by Снегорез-зуб Специально для мягкой черепицы разработаны так называемые зубы — стальные или пластиковые (из поликарбоната) снегорезы маленького размера. Их в большом количестве крепят по всему скату в несколько рядов.

Снегорезы – «зубы». Фото с сайта budlux.in.ua Снегозадержатель решетчатого типа

Он напоминает декоративную ограду для газонов и садовых растений. Проходя через него, снежная масса разбивается на множество мелких неопасных частей и падает вниз, а то, что остается на крыше, тает и стекает в водосток. Благодаря высоте в 10-20 см и надежному способу крепления, барьер способен выдержать значительную нагрузку и поэтому рекомендован к установке на скатах большой площади.

Решётчатый снеговой барьер. Фото с сайта d-bork.ru Трубчатый снегозадержатель

Эффективность и функциональность трубчатого приспособления ничуть не хуже. Оно состоит из набора трубок, два ряда которых связывают между собой систему кронштейнов с крепежной полкой. Чем шире крыша, тем больше секций необходимо установить. Основное преимущество изделия — его универсальность: как и решетчатый барьер, его можно использовать на кровельном покрытии любого вида. Из недостатков можно отметить трудоемкий монтаж, который может потребовать много времени и сил.

Трубчатый снегозадержатель. Фото с сайта krovmart.ru Как выбрать

Принимая решение о выборе снегозадержателя, следует руководствоваться тремя критериями — уклоном кровли, материалом покрытия и снеговой нагрузкой в конкретном регионе. С уклоном все просто: если он не более 60°, без барьеров не обойтись. Чтобы определить снеговую нагрузку, воспользуйтесь картой Росгидромета, она поможет понять, как много снега бывает именно в вашем населенном пункте (см. табл. 1). В районах, отмеченных на карте как I и II, можно смело монтировать уголковые, пластиковые снегозадержатели или металлические зубы. Во всех остальных областях целесообразно применять барьеры, способные выдержать более серьезное давление, то есть трубчатые и решетчатые.

Карта снеговых нагрузок по данным Гидрометцентра РФ. Фото с сайта atomstroymodul.ru Таблица 1. Категории снеговых районов согласно СНиП 2.01.07-85 Снеговой район

Снеговая нагрузка, кг/м² Указанные в таблице данные — усредненная статистика. Чаще всего снега бывает меньше. Но раз в 8-10 лет вес снежного покрова на крыше может оказаться и значительно больше средних показателей, так что экономить на защитных элементах все же не стоит. На мягкой кровле рекомендуется устанавливать приспособления универсального типа или те, которые предназначены именно для этого вида покрытия. На натуральной черепице чаще всего ставят бугели и изделия из труб, а с недавних пор и пластиковые стопоры. Для металлической — подойдут барьеры любой конструкции.

Пластиковый стопор на крыше из натуральной черепицы. Фото с сайта stopsneg.ee Сколько их надо?

Во многих случаях одного ряда снегозадержателей может не хватить. Количество необходимого оборудования зависит от той снеговой нагрузки, которую будет испытывать линия приспособлений, находящаяся непосредственно возле карниза. Рассчитать давление можно с помощью одного из онлайн-калькуляторов, каких в Сети немало. Предположим, речь идет о районе № 1. С учетом длины ската 4 м и угла его наклона в 45° нагрузка на стопор составит 182 кг. Это слишком много, даже если на крыше стоит трубчатый барьер, способный выдержать до 120 кг. А уж если он не трубчатый, а уголковый, который едва ли сможет удержать более 100 кг, тем более. Решение простое: надо ставить еще один ряд. По этой же схеме рассчитываем и количество рядов любых других приспособлений, задерживающих снег. Их прочностные характеристики лучше заранее уточнить у продавцов или же узнать из технической документации.

Особенности монтажа

Перед установкой снегозадержателей желательно ознакомиться с инструкцией фирмы-изготовителя, а также с рекомендациями, указанными в пп. 9.12-9.13 СП 17.13330.2011. Проще всего устанавливаются модели из поликарбоната: их монтируют на клей того же производителя или на кровельные саморезы. Допускается и комбинированное крепление: клеевой состав плюс шурупы. В случае монтажа на поликарбонатную поверхность (козырек над входом) используют только клей. Барьеры фиксируют в шахматном порядке из расчета по 45 шт. на каждый метр ската, если иного не показывают расчеты по нагрузке. Уголковые изделия крепят исключительно с помощью самонарезающего метиза и резиновых прокладок. Для фиксации той стороны уголка, на которую будет приходиться основная нагрузка, применяют саморезы длиной 50-70 см. Снегозадержатели этого типа ставят над несущей стеной, как правило, в несколько рядов, усиливая каждый из них опорной планкой. Расстояние между уголками обычно не превышает 1 м.

Монтаж уголкового снегозадержателя. Фото с сайта expert-dacha.pro При установке на мягкую черепицу бугелей их монтажную пластину маскируют покрытием. Конечно, делать это можно только в процессе укладки кровельного материала. Барьеры из решеток и трубок наиболее популярны, поскольку способны выдерживать нагрузку более 100 кг/м². Но монтировать их надо на сплошную или усиленную обрешетку, в идеале — тоже еще при строительстве кровли.

Монтаж снегового барьера трубчатого типа. Фото с сайта 1pocherepice.ru Для начала размечают места для крепления кронштейнов. Отступ от края карниза не должен превышать 1 м., оптимально — 60 см, меньшее расстояние тоже нежелательно. Затем в соответствии с разметкой сверлят отверстия под крепеж. Держатели устанавливают в нижнюю часть «волны» — туда, где покрытие соприкасается с обрешеткой. Интервал между кронштейнами можно уточнить в инструкции производителя, но, как правило, он тоже не больше 1 м. Для фиксации применяют болты-шурупы или кровельные саморезы (8×60 мм). Либо то, либо другое поставляют вместе со снегозадержателями, но первый вариант предпочтительнее. Перед закручиванием крепежа между держателем и кровлей всегда ставят резиновую амортизацию. Последний этап сборки — установка трубок или решетки на закрепленные кронштейны. Эти элементы крепят при помощи болтов. Если конструкция крыши предполагает мансардные окна, защиту от снега рекомендуется ставить не только по краям кровли, но и немного выше окон. Как уже говорилось, количество рядов зависит от расчетной нагрузки, но по опыту, если длина ската превышает восемь метров, барьеры надо ставить как минимум в два ряда. Монтировать снегозадержатели лучше в сухую погоду и, конечно, до появления первого снега. Перед началом работ на высоте нужно обязательно обезопасить себя от риска падения, используя страховочный трос. Что еще нужно знать про устройство кровли:

Как уложить металлочерепицу

Как утеплить крышу

Как монтировать гибкую черепицу

Что такое битумная черепица

Как выбрать и установить снегозадержатели на крышу

При строительстве скатной крыши надо побеспокоиться о выборе и установке снегозадержателей. Рассчитать количество снеговых барьеров и правильно смонтировать их — задача не менее важная, чем подобрать кровельное покрытие.

Установка снегозадержателя на крыше
Установка снегозадержателя на крыше

В последнее время при покупке кровельного материала в качестве дополнительного бонуса дают и набор снегозадержателей. И не всегда продавец может четко аргументировать, для чего они вообще нужны на крыше. К тому же бесплатные модели бывают плохого качества, так как их не всегда производят с учетом технических требований. А ведь весной или зимой во время оттепели, когда температура воздуха выше нуля, скопившаяся на кровле снежная масса может рухнуть в любой момент. Например, в Московской области вес снежного сугроба на крыше может составить 130-180 кг/м² — этого достаточно, чтобы покалечить человека или нанести серьезный ущерб имуществу. Во избежание подобных происшествий и устанавливают специальные защитные элементы. Они не дают снежной массе упасть с крыши, а удерживают ее до тех пор, пока она не растает от солнечного тепла.


Какими они бывают

Чтобы правильно выбрать снегозадержатели, надо знать, какими они бывают и на какую нагрузку рассчитаны.

Уголковый снегозадержатель

Такой снегостопор еще называют пластинчатым. Это самая дешевая и простая конструкция. Она представляет собой тонкий стальной лист (пластину), согнутый под острым углом. Сделать его несложно и своими руками. Большое скопление заледеневшего снежного покрова он, скорее всего, не выдержит, но в тех местах, где осадков не очень много, вполне сгодится. Устанавливать его можно только на металлическую черепицу или профнастил!

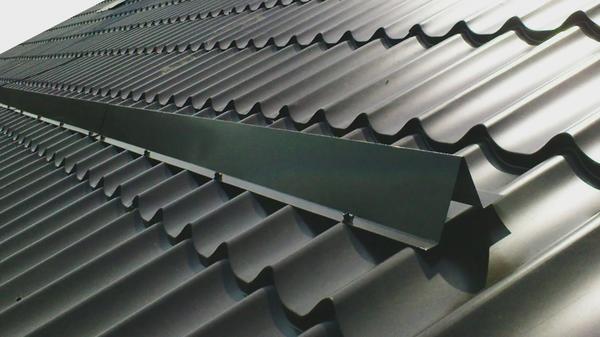

Уголковый снегозадержатель. Фото с сайта kaptur.club
Уголковый снегозадержатель. Фото с сайта kaptur.club

Бугель

Для подстраховки систему из уголков часто дополняют бугелями — металлическими приспособлениями в виде треугольника, которые точечно задерживают сход снежной массы и гасят скорость ее движения. Они подходят не только для металлической, но и для битумной кровли.

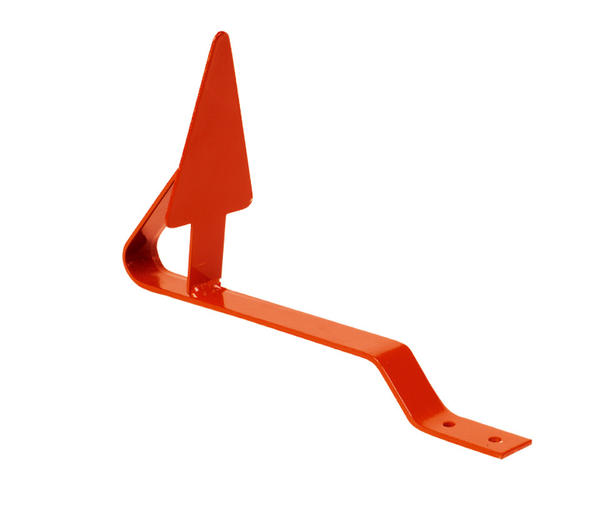

Снегостопоры в виде треугольника. Фото с сайта tegola24.by
Снегостопоры в виде треугольника. Фото с сайта tegola24.by

Снегорез-зуб

Специально для мягкой черепицы разработаны так называемые зубы — стальные или пластиковые (из поликарбоната) снегорезы маленького размера. Их в большом количестве крепят по всему скату в несколько рядов.

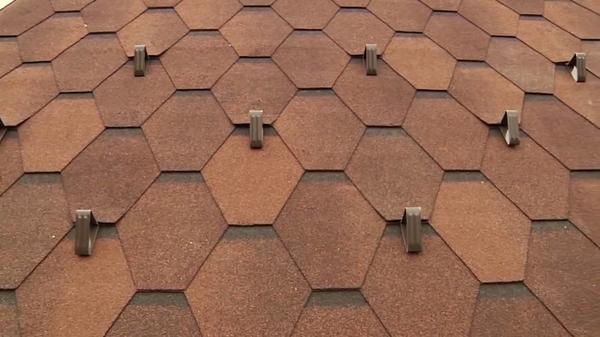

Снегорезы – «зубы». Фото с сайта budlux.in.ua
Снегорез-зуб. Фото с сайта budlux.in.ua

Снегозадержатель решетчатого типа

Он напоминает декоративную ограду для газонов и садовых растений. Проходя через него, снежная масса разбивается на множество мелких неопасных частей и падает вниз, а то, что остается на крыше, тает и стекает в водосток. Благодаря высоте в 10-20 см и надежному способу крепления, барьер способен выдержать значительную нагрузку и поэтому рекомендован к установке на скатах большой площади.

Решётчатый снеговой барьер. Фото с сайта d-bork.ru
Решетчатый снеговой барьер. Фото с сайта d-bork.ru

Трубчатый снегозадержатель

Эффективность и функциональность трубчатого приспособления ничуть не хуже. Оно состоит из набора трубок, два ряда которых связывают между собой систему кронштейнов с крепежной полкой. Чем шире крыша, тем больше секций необходимо установить. Основное преимущество изделия — его универсальность: как и решетчатый барьер, его можно использовать на кровельном покрытии любого вида. Из недостатков можно отметить трудоемкий монтаж, который может потребовать много времени и сил.

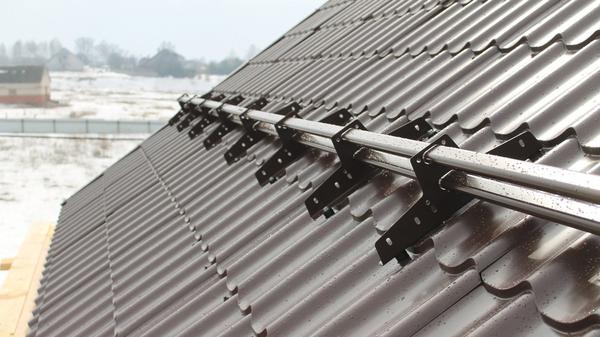

Трубчатый снегозадержатель. Фото с сайта krovmart.ru
Трубчатый снегозадержатель. Фото с сайта krovmart.ru

Как выбрать

Принимая решение о выборе снегозадержателя, следует руководствоваться тремя критериями — уклоном кровли, материалом покрытия и снеговой нагрузкой в конкретном регионе. С уклоном все просто: если он не более 60°, без барьеров не обойтись.

Чтобы определить снеговую нагрузку, воспользуйтесь картой Росгидромета, она поможет понять, как много снега бывает именно в вашем населенном пункте (см. табл. 1). В районах, отмеченных на карте как I и II, можно смело монтировать уголковые, пластиковые снегозадержатели или металлические зубы. Во всех остальных областях целесообразно применять барьеры, способные выдержать более серьезное давление, то есть трубчатые и решетчатые.

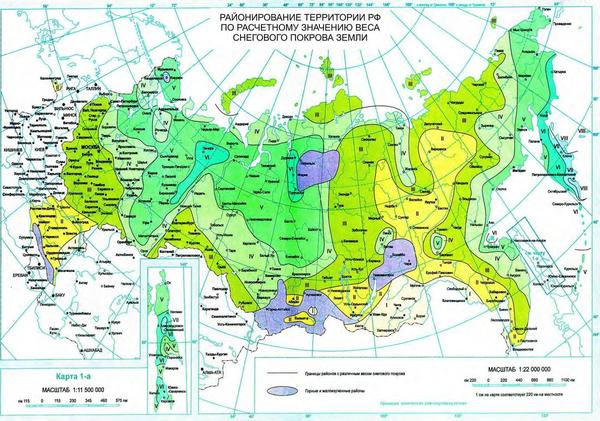

Карта снеговых нагрузок по данным Гидрометцентра РФ.
Фото с сайта atomstroymodul.ru
Карта снеговых нагрузок (по данным Гидрометцентра РФ). Фото с сайта atomstroymodul.ru

Таблица 1. Категории снеговых районов согласно СНиП 2.01.07-85

Снеговой районIIIIIIIVVVIVIIVIII
Снеговая нагрузка, кг/м²80120180240320400480560

Указанные в таблице данные — усредненная статистика. Чаще всего снега бывает меньше. Но раз в 8-10 лет вес снежного покрова на крыше может оказаться и значительно больше средних показателей, так что экономить на защитных элементах все же не стоит.

На мягкой кровле рекомендуется устанавливать приспособления универсального типа или те, которые предназначены именно для этого вида покрытия. На натуральной черепице чаще всего ставят бугели и изделия из труб, а с недавних пор и пластиковые стопоры. Для металлической — подойдут барьеры любой конструкции.

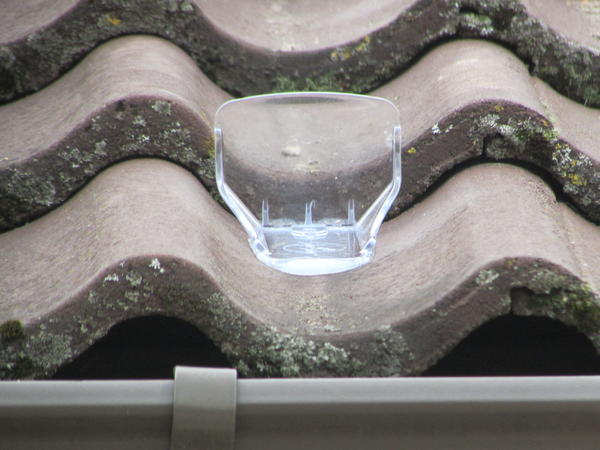

Пластиковый стопор на крыше из натуральной черепицы. Фото с сайта stopsneg.ee
Пластиковый стопор на крыше из натуральной черепицы. Фото с сайта stopsneg.ee

Сколько их надо?

Во многих случаях одного ряда снегозадержателей может не хватить. Количество необходимого оборудования зависит от той снеговой нагрузки, которую будет испытывать линия приспособлений, находящаяся непосредственно возле карниза. Рассчитать давление можно с помощью одного из онлайн-калькуляторов, каких в Сети немало.

Предположим, речь идет о районе № 1. С учетом длины ската 4 м и угла его наклона в 45° нагрузка на стопор составит 182 кг. Это слишком много, даже если на крыше стоит трубчатый барьер, способный выдержать до 120 кг. А уж если он не трубчатый, а уголковый, который едва ли сможет удержать более 100 кг, тем более. Решение простое: надо ставить еще один ряд. По этой же схеме рассчитываем и количество рядов любых других приспособлений, задерживающих снег. Их прочностные характеристики лучше заранее уточнить у продавцов или же узнать из технической документации.

Особенности монтажа

Перед установкой снегозадержателей желательно ознакомиться с инструкцией фирмы-изготовителя, а также с рекомендациями, указанными в пп. 9.12-9.13 СП 17.13330.2011.

Проще всего устанавливаются модели из поликарбоната: их монтируют на клей того же производителя или на кровельные саморезы. Допускается и комбинированное крепление: клеевой состав плюс шурупы. В случае монтажа на поликарбонатную поверхность (козырек над входом) используют только клей. Барьеры фиксируют в шахматном порядке из расчета по 45 шт. на каждый метр ската, если иного не показывают расчеты по нагрузке.

Уголковые изделия крепят исключительно с помощью самонарезающего метиза и резиновых прокладок. Для фиксации той стороны уголка, на которую будет приходиться основная нагрузка, применяют саморезы длиной 50-70 см. Снегозадержатели этого типа ставят над несущей стеной, как правило, в несколько рядов, усиливая каждый из них опорной планкой. Расстояние между уголками обычно не превышает 1 м.

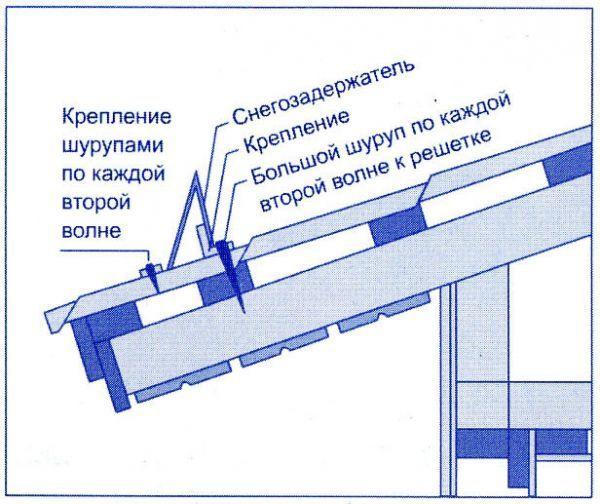

Монтаж уголкового снегозадержателя. Фото с сайта expert-dacha.pro
Монтаж уголкового снегозадержателя. Фото с сайта expert-dacha.pro

При установке на мягкую черепицу бугелей их монтажную пластину маскируют покрытием. Конечно, делать это можно только в процессе укладки кровельного материала.

Барьеры из решеток и трубок наиболее популярны, поскольку способны выдерживать нагрузку более 100 кг/м². Но монтировать их надо на сплошную или усиленную обрешетку, в идеале — тоже еще при строительстве кровли.

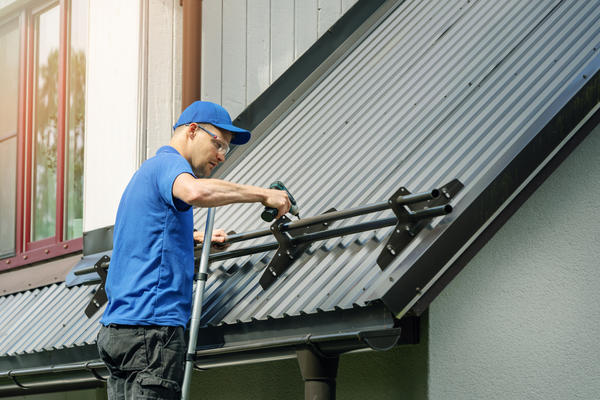

Монтаж снегового барьера трубчатого типа. Фото с сайта 1pocherepice.ru
Монтаж снегового барьера трубчатого типа. Фото с сайта 1pocherepice.ru

Для начала размечают места для крепления кронштейнов. Отступ от края карниза не должен превышать 1 м., оптимально — 60 см, меньшее расстояние тоже нежелательно. Затем в соответствии с разметкой сверлят отверстия под крепеж. Держатели устанавливают в нижнюю часть «волны» — туда, где покрытие соприкасается с обрешеткой. Интервал между кронштейнами можно уточнить в инструкции производителя, но, как правило, он тоже не больше 1 м.

Для фиксации применяют болты-шурупы или кровельные саморезы (8×60 мм). Либо то, либо другое поставляют вместе со снегозадержателями, но первый вариант предпочтительнее. Перед закручиванием крепежа между держателем и кровлей всегда ставят резиновую амортизацию.

Последний этап сборки — установка трубок или решетки на закрепленные кронштейны. Эти элементы крепят при помощи болтов. Если конструкция крыши предполагает мансардные окна, защиту от снега рекомендуется ставить не только по краям кровли, но и немного выше окон. Как уже говорилось, количество рядов зависит от расчетной нагрузки, но по опыту, если длина ската превышает восемь метров, барьеры надо ставить как минимум в два ряда.

Монтировать снегозадержатели лучше в сухую погоду и, конечно, до появления первого снега. Перед началом работ на высоте нужно обязательно обезопасить себя от риска падения, используя страховочный трос.

Что еще нужно знать про устройство кровли:

Cнегозадержатель трубчатый: технические характеристики и монтаж

Особенности российской зимы накладывают довольно жесткие ограничения к нормам строительства и обустройства крыш. В частности, это касается защиты кровли от снега. Вдумайтесь, для некоторых регионов выпадает 300 кг/кв.м, а то и более снега. То есть двускатная крыша стандартного коттеджа испытывает нагрузку снежного покрова порядка 20 т. Это создает реальную угрозу для людей, припаркованных к дому авто и другого в случае внезапного схода этой массы с кровли.

Особенности российской зимы накладывают довольно жесткие ограничения к нормам строительства и обустройства крыш. В частности, это касается защиты кровли от снега. Вдумайтесь, для некоторых регионов выпадает 300 кг/кв.м, а то и более снега. То есть двускатная крыша стандартного коттеджа испытывает нагрузку снежного покрова порядка 20 т. Это создает реальную угрозу для людей, припаркованных к дому авто и другого в случае внезапного схода этой массы с кровли.

Простым, но эффективным решением защиты от последствий обрушения снежной шапки с крыши является снегозадержатель трубчатый. Он собран из труб небольшого сечения, установленных в кронштейны по периметру крыш. Такое устройство оказывается в состоянии противостоять напору многотонной снежной массы и помогает сохранить в целостности кровельное покрытие и водостоки.

трубчатые снегозадержатели на крышу

Трубчатые снегозадержатели на крышу порционно пропускают снег и наледь, скопившиеся между поверхностью крыши и трубками, причем значительно быстрее, чем решетчатые варианты снегодержателя. Весной, когда снег начинает подтаивать, они рассекают начавшую сходить массу на небольшие порции, которые больше не представляют опасности. Основной объем при этом остается на месте и, окончательно растаяв, уходит через водосток.

Технические характеристики ↑

Снегозадержатель трубчатый, пожалуй, самый востребованный вариант подобного оборудования. Он:

  • прост по конструкции и установке,
  • надежен,
  • недорог,
  • в отличие от других типов, этот подходит практически к любому типу кровли.

Поставляется оборудование в виде:

  • Полой трубы (⌀ 3–4 см). Трубы устанавливают в два ряда на универсальные опоры на все типы кровли кроме фальцевой. Для последнего случая используются особые опоры, которые зажимаются на фальц при помощи болтов.
  • Стальные трубки (⌀ 25 или 32 мм) либо плоскоовальные (45 на 25 или 40 на 20 мм). Снегозадержатель трубчатый оцинкованный устанавливают на кронштейны, которые подбираются к каждому типу кровли индивидуально. Обычно трубы располагают в один или несколько рядов, исходя из особенностей покрытия. Но в любом случае нижняя труба должна отстоять от кровли на минимальном расстоянии. Кронштейны фиксируют к обрешетке или стропилам. Прочность конструкции можно увеличить, если уменьшить расстояние между ними или добавить еще универсальных кронштейнов.

Размеры снегозадержателя стандартные: 1 или 3 метра. Нужную длину оборудования получают путем сращивания. Стенка трубы имеет толщину порядка 1 мм и имеют антикоррозийное покрытие, к примеру, из порошковой краски Pulverit либо AkzoNobel, нанесенной слоем в 85 микрон.

Вес в один метр в комплекте равен примерно 3,2 кг, а 3 метрового – 8,5 кг.

На заметку

Метровые трубы дают возможность наиболее рационально монтировать конструкцию. Системы снегозадержания таким образом можно монтировать также над окнами мансарды, вентиляционными трубами, крыльцом и т. д.

Наиболее востребованные модели: borge, металлпрофиль, grand line ↑

трубчатые снегозадержатели borge

Выбор типа оборудования для того или иного вида кровли зависит от некоторых факторов:

Рекомендуем

С увеличением крутизны ската, значительно возрастает количество и кинетическая энергия снежной массы, скользящей вниз, вот почему для крыш круче 30⁰ рекомендуется устанавливать системы снегодержания трубчатого типа.

характеристики борге

  • В комплектации систем borge учтены особенности покрытия кровли, что позволяет обеспечить надежность крепления и абсолютную герметичность соединения. Все изделия Borge, независимо от стоимости, высоко эффективны. Их отличает:
  • разумная цена;
  • простота конструкции;
  • надежность;
  • прочность, которая обеспечивает работоспособность системы на самых сложных участках;
  • роль своеобразного ограждения кровли;
  • привлекательность внешнего вида;
  • возможность установки не только на строящуюся, но и на уже готовую крышу;
  • универсальность.
  • Изделия Металл Профиль этого типа изготовлены по особой технологии, обнаружить сварные швы на трубах визуально невозможно. От изделий экономкласса их отличает повышенная мощность.

параметры изделий металлпрофиль

Комплект поставки включает:

  • две одно- или трехметровые трубы 20 на 40 мм;
  • 2 или 4 универсальные опоры;
  • 4 или 8 саморезов 8 на 50;
  • 4 или 8 резиновых прокладок.

Потребителей привлекает также возможность выбрать цвет снегодержателя от Металлпрофиля под цвет кровли.

  • Особой популярностью у потребителя пользуется grand line premium 3м. Цена зависит от типа изделия.

снегозадержатель трубчатый универсальный 3 м

 универсальный 3 м на фото

Среди достоинств модели отметим:

  • 25-летнюю гарантию на технические характеристики;
  • 10-летнюю гарантию на внешний вид;
  • использование шайб-уплотнителей, которые обеспечивают герметичность крепления;
  • обжим на трубе, который позволяет проще стыковать изделия;
  • наличие дополнительных ребер жесткости на опорных элементах.

Монтаж ↑

Как уже было указано, снегозадержатели на крыше устанавливают «стык в стык» либо вразбежку по периметру всей кровли, но не только. Чтобы обеспечить функциональность кровельной конструкции, изделия монтируют также в следующих местах:

схема установки

  • ярусы в многоуровневой кровле;
  • кровельные проходки, которые отстоят от конька более, чем на 1,5 м, трубы вентиляции;
  • мансардные окна;
  • вход;
  • въезд в гараж.

Cнегозадержатель монтируют обычно параллельно краю карниза с отступом от нее на 0,5–0,8 м. Монтажные работы начинают с разметки. Замеряют периметр и отмечают предполагаемые места размещения опор исходя из следующих условий:

  • предельный шаг кронштейнов 1,1 м;
  • максимально возможное расстояние между последним кронштейном и краем трубы равно 30 см.
  • если необходим еще один барьер, его располагают на расстоянии более двух -трех метров от первого.

Как правило, при монтаже используют комплект инструментов, состоящий из

  • рулетки;
  • маркера;
  • дрели;
  • сверл;
  • саморезов, снабженных резиновыми прокладками. Они, как правило, входят в комплектацию изделия.

Несколько советов о том, как правильно установить трубчатые снегозадержатели на металлочерепицу:

  • Крепление выполняют сквозь кровельное покрытие.
  • Обрешетку в местах крепления усиливают, подложив деревянные бруски.

На заметку

Некоторые модели металлочерепицы снабжены особыми выступами, которые функционально заменяют дополнительно уложенные бруски.
  • Собирается комплект кронштейна, причем болты при этом не затягивают.
  • По нижней волне металлочерепицы, прилегающей к обрешетке, просверливают отверстия под крепежные элементы.
  • Собранный кронштейн крепят при помощи болтов 8 на 60 мм. Для уплотнения отверстий используют подкладки из резины. Шаг установки кронштейнов определяется с учетом длины и уклона кровельного ската, и чем больше угол наклона, тем меньше должен быть шаг.
  • Свободные концы трубки закрывают пластиковыми заглушками.

снегозадержатель на кровле из профлиста

Инструкция монтажа к профлисту мало чем отличается от варианта металлочерепицы.

  • Кронштейны- опоры крепят согласно разметке при помощи саморезов.
  • Труба вставляется в отверстие кронштейнов.
  • Требуемую длину трубы получают, стыкуя их между собой при помощи особого одностороннего обжима. Стык закрепляют болтовым соединением.
  • По окончании работ их еще раз проверяют.

© 2020 stylekrov.ru

Грамотный выбор и установка снегозадержателей на крыше

Регулярный сход снега с наклонных кровель — настоящая проблема центральных и северных регионов СНГ. При малейшей оттепели массивные пласты срываются вниз, рискуя причинить вред имуществу и здоровью случайных прохожих.

Это неприятное явление могут предотвратить снегозадержатели — ограждающие конструктивные элементы, которые устанавливают на крышу. О них и расскажем в нашей статье.

В разговорной речи устройства называют по-всякому: снегостопами, снегоупорами, снегобарьерами, снегоблокирующими ограждениями, снегорезами и даже снегостопорами.

Зачем на крыше нужны снегозадержатели

Так для чего нужны снегозадержатели? Все просто: они не дают ледяному покрову соскальзывать с крыши. Есть 2 основных класса по принципу защиты:

  1. Снегорезы. Делят крупный пласт на более мелкие «порции». Это способствует удержанию покрова на крыше. Но даже если малая часть упадет, серьезных повреждений не будет.

  2. Снегобарьеры. Фиксируют весь снег на кровле, позволяя ему медленно таять под солнечными лучами. Образовавшаяся вода беспрепятственно попадает в сточный желоб.

Виды снегозадержателей

Выбор конструктивного исполнения снегостопоров зависит от следующих факторов:

  • Величина угла наклона крыши.

  • Материал кровли.

  • Высота снежного покрова в регионе.

Установка снегозадержателей уместна лишь тогда, когда угол наклона кровли не превышает 60°. В противном случае снегу ничто не сможет помешать обвалиться.

Трубчатые снегоупоры

Типовые трубчатые снегозадержатели — металлические сборные конструкции, состоящие из 3 кронштейнов с креплениями, предназначенными для монтажа на кровлю. Крепеж — саморезы 8×60 мм. В отверстия на опорах вставляются трубы. Их диаметр варьируется в пределах от 15 до 30 мм. Высота устройств достигает 150 мм.

Минимальное расстояние от кровельного материала до первой трубы должно составлять 2030 мм, а разбег между двумя трубами — 80100 мм. Высокая прочность барьера позволяет устанавливать его на крышах с уклоном вплоть до 60°. Относится к классу снегорезов. Подходит для любой кровли.

На видео показан монтаж продукции бренда «Гранд Лайн»:

Монтируют трубчатые устройства сплошной линией по периметру крыши на расстоянии 400500 мм от карниза. В регионах с высоким уровнем снежного покрова может понадобиться второй ряд с разбегом от 2 до 3 метров.

Решетчатые снегобарьеры

Стандартные решетчатые снегозадержатели состоят из стальных кронштейнов и вертикально закрепленной на них металлической сетки. Показатели высоты находятся в диапазоне от малых — 50-70 мм до крупных — 150-200 мм.

Относятся к классу снегобарьеров. По надежности уступают трубчатым изделиям. «Решетки» монтируют в ряд, располагая их на небольшом расстоянии от карниза крыши.

Информация о снегостопах доступна на видео:

При длине ската кровли более 5,5 метра в тандеме с решетчатыми устройствами используют дополнительные — уголковые.

Пластинчатые или уголковые снегостопы

Если крыша занесена осадками незначительно, целесообразно использовать пластинчатые снегозадержатели, которые еще называют уголковыми. Это треугольники с монтажными креплениями, выполненные из тонкого металла, напоминающего профнастил.

Высота изделий не превышает 40-60 мм. Из-за низкой жесткости, их устанавливают только на кровли с углом уклона до 30°. Уголковые барьеры размещают в шахматном порядке. Необходимо минимум 2 ряда с разбегом от 0,5 до 1 метра между ними.

Общее впечатление о конструкциях можно составить после просмотра видео:

Точечные ограждения — бугели

Точечные снегозадержатели представляют собой узкие металлические крюки. В силу низкой барьерной функции, устройства применяют только в паре с трубчатыми и решетчатыми конструкциями, или в регионах с малым уровнем снежного покрова.

Снегостопы хороши для мягких кровельных материалов. Бугели монтируют в шахматном порядке, соблюдая минимальный отступ между ними — 500700 мм.

Дополнительные сведения о продукции можно узнать на видео:

Точечные изделия крепят на обрешетку крыши еще до установки кровельных материалов.

Как правильно устанавливать снегозадержатели

Идеальным решением будет установка снегозадержателей по всему периметру крыши. Но если финансов и времени недостаточно — можно ограничиться защитой главных участков: пешеходных зон, мест стоянки автомобилей, балконов и мансардных окон.

С кровли уклоном 35° снег может упасть на расстояние 0,4-1,5 метра от сточного желоба.

Снегобарьеры следует монтировать с отступом от карнизного свеса, если он не примыкает к стропилам. Минимальное расстояние от края крыши составляет 500-800 мм.

Крыши из металлочерепицы

Гладкая поверхность металлочерепицы — идеальный фактор для регулярных сходов «лавин». Чтобы защитить имущество и домочадцев, следует использовать трубчатые, решетчатые или пластинчатые снегозадержатели. Последние — только в регионах с малым уровнем снежного покрова.

Процесс установки состоит их следующих этапов:

  1. Разметка. Отмечаем место, где будет снегостоп.

  2. Усиление. Добавляем к обрешетке армирующий брусок.

  3. Сборка. Соединяем все элементы воедино.

  4. Сверление. Делаем отверстия в нижней волне металлочерепицы.

  5. Закрепление. Фиксируем снегобарьер саморезами 8×60 с резиновыми прокладками.

  6. Завершение. Вставляем в кронштейны трубы или соединяем решетчатые конструкции в блок.

Чем сильнее выражен угол уклона, тем чаще следует устанавливать кронштейны. Минимальный разбег — 500 мм. На длинных скатах, размером больше 5,5 метра, необходим второй ряд снегозадержателей.

Крыши из профнастила

Как видно на фото, профлист — гладкий материал. Соскальзывая, снег не только падает вниз, но и царапает защитное покрытие металла. Для этого типа кровли подходят трубчатые, решетчатые и уголковые снегозадержатели.

Процесс монтажа ничем не отличается от того, что характерен для металлочерепицы. Нужно укреплять обрешетку, сверлить отверстия в нижней волне, прикручивать снегостопоры болтами с герметичными прокладками.

Уголковые конструкции не нуждаются в усилении основания, поскольку обладают малым весом и держатся в верхней волне профнастила на саморезах, вкрученных сквозь металл в древесину обрешетки.

Фальцевые крыши

Для защиты фальцевых кровель от чрезмерного скопления осадков применяют только трубчатые и решетчатые снегозадержатели. При этом кронштейны монтируются прямо на фальц в такой последовательности:

  1. Установка зажима. Кронштейн навешиваем на фальц.

  2. Сверление. Делаем отверстия в зажиме.

  3. Фиксация. В отверстия вставляем болты и закручиваем гайки.

Решение хорошо тем, что для его реализации не нужно укреплять обрешетку кровли дополнительным бруском. Расстояние между кронштейнами зависит от угла наклона, но надежнее устанавливать зажим на каждый фальц.

Шиферные крыши

Хотя шифер — шероховатый материал, но в оттепель снег все-таки может соскользнуть по нему вниз. Поэтому на кровлях нужны легковесные уголковые снегозадержатели. Их жесткости вполне хватит для того, чтобы справиться со средним давлением. Следует монтировать конструкцию только на верхнюю волну.

Шифер — очень хрупкий. Его необходимо сверлить с особой аккуратностью. В качестве крепежа можно применять саморезы, вкрученные сквозь лист в деревянную обрешетку. Главное — не перетянуть, иначе снегозадержатель продырявит крышу. Обязательно нужно использовать резиновые прокладки.

Крыши из мягких материалов

На мягких кровлях из ондулина, битумной черепицы и других материалов есть посыпка, которая защищает от схода снежных масс. Угол уклона на таких крышах не превышает 15°, а обрешетка выполнена сплошняком из влагостойкой фанеры. Поэтому целесообразно применять бугели.

Точечные ограждения размещают в шахматном порядке. Оптимальное число рядов — от 2 до 3. А расстояние между двумя крюками не должно быть меньше 500-700 мм.

В исключительных случаях можно выполнить на мягкой кровле монтаж трубчатых стопперов. Желательно использовать оцинкованную продукцию, например, торговой марки «Гранд Лайн».

Расчет количества рядов снегозадержателей

Порой сложно определиться с выбором и точно понять сколько рядов снегозадержателей нужно установить на крышу. Есть методика расчета, основанная на 3 параметрах:

  1. Снеговой район. Определяется в значениях от 1 до 8. Для России мы подготовили подробную карту — карта снеговых районов по СП 20.13330.2016.

  2. Длина ската. От этого расстояния зависит масса и плотность снежного покрова. Его можно посмотреть в проектной документации на дом. Единица измерения — метры.

  3. Угол наклона. Угол, на который крыша отклонена относительно горизонта. Значение можно узнать в строительных чертежах на жилье.

Таблица:

Снеговой район  1 2 3 4 5 6 7 8
Расстояние между кронштейнами, см 80 120 80 120 80  120 80 120 80 120 80 120 80 120 80 120
Угол наклона кровли, град.
Меньше 15 37,7 27,1 25,2 18,3 16,8 12,2 12,6 9,1 9,4 6,9 7,5 5,5 6,3 4,6 5.4 3.9
от 15 до 25 23,1 16,8 15,4 11,2 10,3 7,5 7,7 5,6 5,8 4,2 4.6 3.4 3,9 2,8 3,3 2,4
От 26 до 37 16,2 11.8 10,8 7,9 7,2 5,2 5,4 3,9 4,1 3,0 3.2 2,4 2,7 2,0 2,3 1,7
От 38 до 45 13,8 10,0 9,2 6,7 6,1 4,5 4.6 3,3 3,5 2,5 2,8 2,0 2,3 1,7 2,0 1,4
От 46 до 55 11,9 8,7 7,9 5,8 5,3 3,9 4,0 2,9 3,0 2,2 2,4 1,7 2,0 1,4 1,7 1,2

Находим в таблице цифру снегового района. Пусть это будет Санкт-Петербург — 3. Определяем угол наклона. У нас — 20°. Смотрим на точку пересечения показателей. Оказывается, хватит одного ряда стопперов, если длина ската не больше 10,3 м и расстояние между кронштейнами равняется 80 см.

Если длина вашего ската меньше табличного значения — одного ряда достаточно. Когда параметр в таблице меньше, чем у вас — требуется второй ряд. Если он меньше более, чем в 2 раза — нужен третий ряд снегозадержателей.







Распродажа (-53%):

зачем нужны, виды, монтаж, отзывы

Часто на металлических скатах крыш можно увидеть странные сооружения в виде горизонтальных поручней или угольников. Это хозяева поставили снегозадержатели на металлочерепицу. Решение, на первый взгляд, нелогичное, ведь решетки портят внешний вид и препятствуют сходу снега. Постараемся разобраться, что это, и для каких целей ставят снегоуловители на металлочерепицу.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Нужны ли снегозадержатели на крыше из металлочерепицы

Понятно, что любые дополнительные конструкции на тонкой металлической кровле только увеличивают нагрузку на стропила и обрешетку крыши. Мало того, любая система снегозадержания на крыше из металлочерепицы приводит к увеличению массы снега и может привести к деформациям кровельного покрытия.

Но, тем не менее, существуют даже требования СНиПов и ГОСТов, обязывающие владельцев домов устанавливать снегозащиту на металлочерепицу. Неважно, какой этажности строение, важно то, что крыша покрыта профилированным стальным листом с относительно гладкой поверхностью.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Обычно по инструкции для установки снегозадержателей на крыше из металлочерепицы указывают всего две базовые причины:

  • Защитить кровельные свесы крыши и водосточной системы от деформации и поломки;
  • Обезопасить пространство вокруг здания, исключить нанесение травм людям и животным, оборудованию и автотранспорту, оказавшимся под свесами крыши.

Важно! Без снегозадержателей с поверхности крыши из металлочерепицы может одновременно сойти до 40% снегового заряда.

На волнистом профиле металлочерепицы снег может накапливаться до очень большой толщины. При этом стальная поверхность, подогреваемая изнутри теплыми водяными парами, из-за подтаявшего снега в один момент может стать очень скользкой. В результате 300-1500 кг снега в одну секунду бьет по свесу и обрушивается вниз. При правильной установке снегозадержателей на металлочерепицу снег сходит небольшими порциями в несколько килограммов, которые не представляют особой опасности.

Устройство снегозадержания на кровле из металлочерепицы

Из практики известно, что большая часть снежного покрова скапливается в нижней части кровельного ската. Верхняя половина примерно втрое сильнее продувается ветром, поэтому и снега там меньше, и толщина слоя относительно невелика. Поэтому основную часть снегозадержателей рекомендуется устанавливать в срединной и нижней части свеса.

Разумеется, существуют и исключения. Например, если дом под металлочерепицей окружен высокими деревьями, или крышу затеняет плотная застройка соседей, то лучше всего выбрать вальмовую голландскую или датскую конструкцию, или уменьшить наклон ската кровли до оптимальных 15о.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Верхняя часть кровли строится под очень большим углом наклона, нижняя половина скатов укладывается под углом в 10-12о. Еще четыре века назад голландцы и датчане строили безопасные крыши безо всяких снегозадержателей при ширине улиц в несколько метров. Сегодня дешевле установить снегозадержатели на металлочерепицу, фото, чем перестраивать крышу.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Важно! Количество снегозадержателей зависит от размеров крыши и угла подъема ската.

Чем больше расстояние от конька до карниза и крутизна ската, тем большее число элементов должно быть установлено на металлочерепице.

Схемы расположения снегозадержателей на металлочерепице

Эффективность использования задерживающих снег элементов во многом определяется схемой установки снегорезов на плоскости крыши. Перед тем как ставить снегозадержатели на металлочерепицу, специалисты рекомендуют выделить участки крыши, на которых имеются вентиляционные трубы, люки, окна, кукушки, трапы. В силу своей формы и размеров надстройки могут выполнять функции снегозадержателей без каких-либо дополнений.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Наиболее распространенным способом крепления снегозадержателей на металлочерепицу считается двухрядный шахматный строй. При такой расстановке снегорезы хорошо удерживают снег в самой опасной части крыши, и при этом не создают дополнительной ветровой нагрузки на свесы.

Если угол наклона кровли из металлочерепицы выше 35о, то потребуется установить дополнительный ряд снегозадержателей непосредственно в коньковой зоне.

Ленточные или уголковые доборы рекомендуется устанавливать на крышах каскадом или лесенкой.

Виды снегозадержателей для металлочерепицы

Кроме правильности расстановки снегорезов на крыше, на надежность и эффективность системы борьбы со снеговыми шапками в значительной степени влияет конструкция элемента. В идеале снегозадержатель должен удовлетворять трем требованиям:

  • Не создавать дополнительного сопротивления ветру и потокам дождевой воды. Иногда приходится искать способ, как правильно крепить снегозадержатели на металлочерепицу, так как стандартное расположение на крыше создает сильный шум;
  • Выдерживать давление от значительных снеговых масс без повреждения крепежа и деформации поверхности металлочерепицы. На метр длины конструкции может приходиться усилие до 150 Н.

Кроме того, снегозадержатели должны быть малозаметными, мало кому из хозяев крыши понравятся торчащие рамы и огромные решетки, портящие облик кровли металлочерепицы.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Трубчатые снегозадержатели для металлочерепицы

Одни из наиболее простых и надежных конструкций. По устройству и форме снегозадержатели представляют собой две параллельные горизонтальные трубы из алюминия или оцинкованной стали, установленные на вертикальных кронштейнах стойках.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Монтаж трубчатого снегозадержателя на металлочерепицу выполняется на расстоянии 60-70 см от кромки покрытия. Благодаря небольшому вертикальному расстоянию снегорез хорошо останавливает плотные снежные массы и при этом легко пропускает дождь со снегом и талую воду.

Решетчатые снегозадержатели для металлочерепицы

Удержатели снега на основе труб хорошо выдерживают нагрузку, их останавливающего действия бывает недостаточно для задержания легкой рыхлой массы, особенно в ситуации, когда угол наклона кровельного ската довольно велик, снег на металлочерепице еще не успел спрессоваться и покрыться ледяной коркой.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Если в данной местности снежный покров преимущественно сухой и рыхлый, то лучше всего поставить на трубы решетку или выбрать решетчатый снегозадержатель из полиарамида или алюминиевого сплава. Пластиковые снегорезы с решеткой из ударопрочных компаундов оказываются намного удобнее и практичнее стальных конструкций:

  • Нет коррозии;
  • Снегозадержатели не боятся перепадов температур;
  • Прочность армированного пластика не уступает металлу.

Важно! Из практики известно, что полиамидные и полиарамидные снегозадержатели не ломают металлочерепицу и не сдирают полимерное покрытие с кровли, чего не скажешь о стальных решетках.

Снегорезы в форме решетчатых заграждений сложнее в установке, зачастую собирают на поверхности металлочерепицы немало веток и листьев, поэтому периодически приходится подниматься на крышу, чтобы почистить ячейки и удалить мусор.

Уголковые снегозадержатели для металлочерепицы

При покупке кровельного покрытия в девяти случаях из десяти менеджеры предлагают купить уголковые снегорезы. Принято считать, что профилированная в виде уголка планка снегозадержания для металлочерепицы подходит лучше, обладает большей эффективностью и высокой прочностью.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

На практике уголковые снегозадержатели отлично работают на любых углах наклона кровли, они не боятся сильного ветра или обледенения поверхности. Уголки можно расположить практически в любом месте крыши.

Но их эффективность ограничена. Уже при толщине снегового покрова более 15 см, а если еще и появилась ледяная корка, то поток льда и снега просто перехлестывает через край снегозадержателя. Кроме того, уголковые планки влияют на перераспределение потоков дождевой воды на скатах крыши. Пока дождик невелик, вода без проблем сходит через щели на водосточные желоба.

Как только количество осадков усиливается до среднего уровня и выше, вода не успевает стекать и сходит по снегозадержателям, как по желобам, в сторону фронтонов.

Бугельные снегозадержатели для металлочерепицы

Конструктивно бугеля выглядят, как укороченные уголковые снегорезы. Длина одного бугельного снегозадержателя не превышает 25 см. Кому-то из владельцев дома с крышей из металлочерепицы надоело смотреть, как в дождь вода заливает все вокруг, вместо того чтобы сходить по водостоку, и он решил разделить один уголок на несколько небольших.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Идея оказалась крайне удачной:

  • Увеличилось количество точек установки снегозадержателей на металлочерепице, соответственно, удается более эффективно «привязать» снежный ковер на крыше без риска образования лавинных трещин;
  • Бугеля оказались менее заметными на поверхности металлочерепицы, если не присматриваться, то можно и не увидеть наличие снегорезов на крыше.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Единственным недостатком является повышенная трудоемкость установки. На монтаж бугелей в среднем уходит втрое больше времени и сил, чем на обычные уголки.

Дуговые снегорезы

Снегозадержатели в форме подковы принято считать самыми малозаметными. Высота дуги обычно не превышает 20 см, диаметр стержня 15-20 мм. Поэтому, чтобы рассмотреть плотный ряд снегозадержателей на профилированной поверхности металлочерепицы, необходимо очень постараться.

Эффективность подковы даже выше, чем у решеточных и трубчатых конструкций, но дуги оказываются неспособными задерживать мокрый снег, особенно с дождем и ветром. На сегодня подковы массово используют на небольших крышах, а также в качестве дополнительного элемента, если вдруг расчетное количество снегозадержателей оказалось недостаточно эффективным, и надо срочно спасать ситуацию.

Расчет снегозадержателей для металлочерепицы

Существует специальная методика, позволяющая получить оптимальное значение количества снегорезов и барьерных элементов на крыше. Расчет выполняется по таблице, приведенной ниже.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

В первую очередь, руководствуясь СНиПом № 2.01.07-85, вычисляется номер или категория климатической зоны, в которой расположено здание, таким способом учитывается средняя норма осадков по региону.

Вторым действием измеряют длину ската металлочерепицы и угол его наклона. После того как выбран шаг между точками крепления, по таблице определяется количество снегозадержателей, в данном случае трубчатой конструкции.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Какие снегозадержатели на металлочерепицу лучше

Любому владельцу дома хотелось бы, чтобы количество снегорезов и барьеров, установленных на кровельном покрытии металлочерепицы, было минимальным. Во-первых, это не слишком украшает крышу, а во-вторых, каждое дополнительное отверстие в металле существенно увеличивает риск протечек и замокания утеплителя. Пусть даже кронштейн снегозадержателя для металлочерепицы и устанавливается на силиконовом уплотнителе-прокладке.

С течением времени поперечная нагрузка от давления массивных пластов снега деформирует крепление и увеличивает вероятность протечки. Если выбирать по этому критерию, то лучшие снегозадержатели для металлочерепицы — это трубчатые модели.

У них меньше всего точек сверловки кровельного покрытия. Несущие кронштейны имеют достаточно большую опорную поверхность и массивное ребро жесткости, поэтому сдвинуть или сорвать прокладку с поверхности металлочерепицы намного сложнее, чем в случае дуговых или уголковых конструкций. Кроме того, такие снегорезы легко ремонтируются и обслуживаются, ставить их легче и быстрее, чем бугеля или подковы.

Для крыш с небольшой длиной ската наилучшим вариантом будут уголки или бугеля.

Важно! Если барьеры изготовлены из качественной стали, то при правильной установке они прослужат лет 20-25 без ремонта и обслуживания. Бугеля из китайского металла сгнивают на металлочерепице за 4-5 лет.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Если для владельца дома важно сохранить первоначальный вид металлочерепицы, то можно поставить и дуговые снегорезы. Они легко ремонтируются и при необходимости могут быть оперативно заменены новыми снегорезами без ущерба для покрытия из металлочерепицы.

Особенности монтажа снегозадержателей на металлочерепицу

Существует два основных ограничения, которые необходимо неукоснительно соблюдать при установке снегорезов.

Во-первых, необходимо правильно выбрать нижнюю линию установки снегозадерживающего барьера. Опорная пята кронштейна или оградки снегореза не должна выходить за условную линию мауэрлата. На первый взгляд, проще всего поставить снегозадержатель на свес кровли, но этого делать нельзя, так как давление снега приведет к появлению выгибающей нагрузки, и между листами металлочерепицы появятся щели приличного размера.

Исключением являются уголковые конструкции, их можно ставить на расстоянии 25-30 см от карниза.

Вторым условием является правильное крепление. Один из вариантов правильного крепежа приведен ниже.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

В данном случае снегозадержатель выполнен в виде оградки, на которую будут установлены барьерные решетки. Несущий каркас имеет две точки опоры. Верхняя «лапа» каждой вертикальной стойки должна быть закреплена саморезом с прокладкой.

Важно! Верхняя опорная точка должна располагаться во впадине и непосредственно крепиться к брусу обрешетки.

Таким образом, верхняя «нога» снегозадержателя воспринимает всю нагрузку от давления снега на отрыв от поверхности металлочерепицы. Массивный слой снега прижимает кровлю к обрешетке, поэтому деформации или подъема покрытия крыши не происходит.

Если поставить решетчатый снегозадержатель с креплением нижней ноги на брусе обрешетки, то снег просто опрокинет барьер и порвет металлочерепицу.

Как установить снегозадержатели на металлочерепицу своими руками

Наиболее простым в установке считается бугельный барьер. Легкий уголок из тонколистовой стали можно ставить практически без подготовки.

Установка бугеля и уголкового снегореза

Перед началом работ выбирают расстояние между двумя линиями бугельного снегозадержания. Обычно размер принимают равным шагу металлочерепицы. Для правильного монтажа важно установить каждый элемент строго в горизонтальном положении, иначе нагрузка на кровлю получится неравномерной.

Первоначально над металлочерепицей натягивают пару разметочных шнуров. Это помогает ориентироваться при установке, но все равно каждый бугель перед вворачиванием саморезов дополнительно выравнивают с помощью строительного уровня. Элементы крепят с использованием силиконовых уплотнительных шайб.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Аналогичным способом устанавливают уголковые снегозадержатели. Единственным отличием является дополнительное требование по креплению верхней кромки уголка. Как и в случае с решеточными стойками, верхний ряд саморезов должен заворачиваться в брус обрешетки крыши.

Монтаж трубчатого снегозадержателя

Если для снегозащиты выбрана трубчатая или решеточная конструкция, то наилучшим решением будет заблаговременное усиление обрешетки еще до укладки покрытия из металлочерепицы.

Чтобы кронштейны не опрокинули кровлю, вдоль линии будущей снегозащиты дополнительно укладывают две доски шириной 15-20 см. Это позволит усилить основание и одновременно упрощает процесс крепления, можно будет не бояться промахнуться саморезом мимо бруса обрешетки.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Для установки натягивают разметочный шнур, вдоль которого и крепят несущие кронштейны снегозадержателей. Обычно в первую очередь прихватывают к обрешетке верхний ряд саморезов, далее устанавливают трубы и выполняют крепление по нижнему ряду монтажных отверстий.

Заключение

Поставить снегозадержатели на металлочерепицу своими руками не составит особого труда. Небольшое дополнительное приспособление не только обезопасит нахождение под кровельными свесами, это еще и обязательный элемент современного строительства. Если сошедшая лавина станет причиной травмы, то ущерб будет несоизмеримо большим, чем покупка и монтаж уголка.

Установка снегозадержателей на крыше из металлочерепицы

Установка снегозадержателей на крыше из металлочерепицы

Отзывы о снегозадержателях на металлочерепицу

Станислав Николаевич Артеменко, 62 года, г. Екатеринбург:

Из своего опыта скажу, что не стоит городить на крыше слишком высокие снегозадержатели. У нас нормой бывает по полметра снега на крыше, а с решеткой получается и того больше. Я поставил уголки по всему десятиметровому скату, снег еще ни разу лавиной не падал. Чтобы снять нагрузку со свесов, поставил подогрев под желобами и под софитами. Ставил решетки, так их снег ломал каждые два года.

Семенов Леонид Иванович, г. Новосибирск:

Не поленитесь при установке снегорезов одновременно сделать и трап или лестницу, по которой можно подниматься по крыше. Зимой, бывает, заметет, так при большой толщине снегорезы даже мешают убирать шапку, приходится подниматься и счищать снег лопатой. Но отказываться от них нельзя. Бывает, счистишь середину, а верхушка срывается с металлочерепицы и с разгона бьет по свесу. Если бы не снегорезы, давно разбило бы и водосток, и карнизы, не говоря уже о заборе рядом с домом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
