Из чего делают сэндвич-панели. Краткий обзор производства

При производстве сэндвич-панелей используются различные материалы. Традиционно сэндвич-панели представляют собой своеобразный «бутерброд», где слой утеплителя зажат между двумя листами облицовки. Чаще всего для облицовки используется оцинкованная сталь. Почему из этого материала получаются высококачественные сэндвич-панели? Дело в том, что слой цинка надежно защищает сталь от коррозии, а сама по себе сталь – достаточно прочный материал. Чем толще слой цинка, тем долговечнее стеновые сэндвич-панели, изготовленные из оцинкованной стали.

Для более высокой защиты материала и  продления его эксплуатационного срока при производстве сэндвич-панелей используется оцинкованная сталь с полимерным (пластиковым) покрытием. Именно такой материал, отличаясь универсальностью и высоким качеством, не только оправдывает затраты на строительство, но и является надежным, долговечным и внешне привлекательным.

Стеновые сендвич панели изготовленный из стали с современным полимерным покрытием (к каким относятся Colorcoat Prisma®, ECOSTEEL®,  Granite® CLOUDY и т.п.) могут эксплуатироваться в течение долгих лет и великолепно выдерживать значительные механические нагрузки и серьёзную физико-химическую агрессию.

Для создания покрытия сэндвич панелей применяются различные пластики. Чтобы выпускать качественные пластиковые сэндвич панели, производство пластиков должно быть поставлено на должном уровне, ведь нарушение технологии может привести к тому, что пластик будет недостаточно хорошо выполнять свои функции. К пластикам, с помощью которых можно изготавливать этот вид стройматериалов, относятся пластизол, полидифторионад, полиэстер и некоторые другие. Компаниями, выпускающими пластиковые сэндвич панели, продажа их ведется потому, что пластики обладают долговечностью, не подвержены коррозии, хорошо сопротивляются многим агрессивным средам.

Компании, изготавливающие сэндвич панели, производство и разработку их пластиковых покрытий (полимерных) ведут еще и потому, что многие пластики отлично переносят механические воздействия. Нередко панели с пластиковым покрытием оказываются более легкими, чем те, где используется оцинкованная сталь. Следовательно, строить здания из таких панелей, заметно легче, особенно если речь идет о временных зданиях, которые через некоторое время все равно придется разбирать. Таким образом, компаниями, производящими сэндвич панели, продажа панелей ведется как с применением металлических, так и применением пластиковых внешних покрытий. Каждый из этих видов материалов имеет ряд преимуществ.

Теги: #Сэндвич-панели

Возврат к списку

виды, свойства, применение, какие бывают

Сэндвич-панель – облицовочный строительный материал. Словосочетание происходит от английского слова sandwich (многослойный бутерброд). Сэндвич-панели используются в строительстве, ремонте, производстве предметов интерьера.

Как выглядят сэндвич-панели

Каждая плита состоит из двух внешних листов и прослойки утеплителя между ними. Слой пароизоляции защищает от выпадения конденсата. Специальные замковые соединения предназначены для стыковки смежных блоков. Примеры, как выглядят сэндвич-панели, фото.

Прилегающие поверхности надежно фиксируются специальным клеем и прессованием. Жесткая облицовка устойчива к внешним воздействиям. Фасадные панели имеют длину 3 м и ширину 1.15 м. Толщина изделий составляет 10-32 см.

В комплекты поставки входят доборные элементы. Доборы используются для монтажа углов, стыков, примыканий к стенам. Нащельники, отливы, коньковые, фронтонные планки защищают внутренний слой теплоизоляции от повреждений.

Виды сэндвич-панелей

Все модификации используются для строительства домов серий СИП, модульных зданий, каркасных, временных, быстровозводимых конструкций, канадских коттеджей. Какие бывают сэндвич-панели? По назначению облицовочные плиты делятся на:

• стеновые;
• кровельные.

Из стеновых серий собираются наружные, межкомнатные перегородки. В некоторых случаях эксплуатационные характеристики подходят для монтажа межэтажных перекрытий, полов на цокольных и первых этажах (стеновые сэндвич-панели, фото).

Из кровельных модификаций собираются крыши. Сэндвич-панели защищают от ветров, осадков, утечек тепла. Прочность поверхности позволяет ходить по крыше при монтаже или техобслуживании.

Как правило, из таких плит изготавливаются исключительно скатные крыши. Некоторые серии не имеют финишных покрытий. Поверхность кровли после завершения монтажа закрывается наплавляемыми мембранами.

К отдельной категории относятся сэндвич-панели поэлементной сборки. Стальной оцинкованный профиль сочетается с высокоэффективным утеплителем.

Система ветровой, гидрозащиты обеспечивает высокую устойчивость к любым атмосферным воздействиям. Комплекты поэлементной сборки известные хорошей шумоизоляцией, экономичностью, ремонтопригодностью.

Из чего делают сэндвич-панели

Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из

• листовой стали;
• гипсокартона;
• OSB;
• пластика.

Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.

Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.

Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.

Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.

Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.

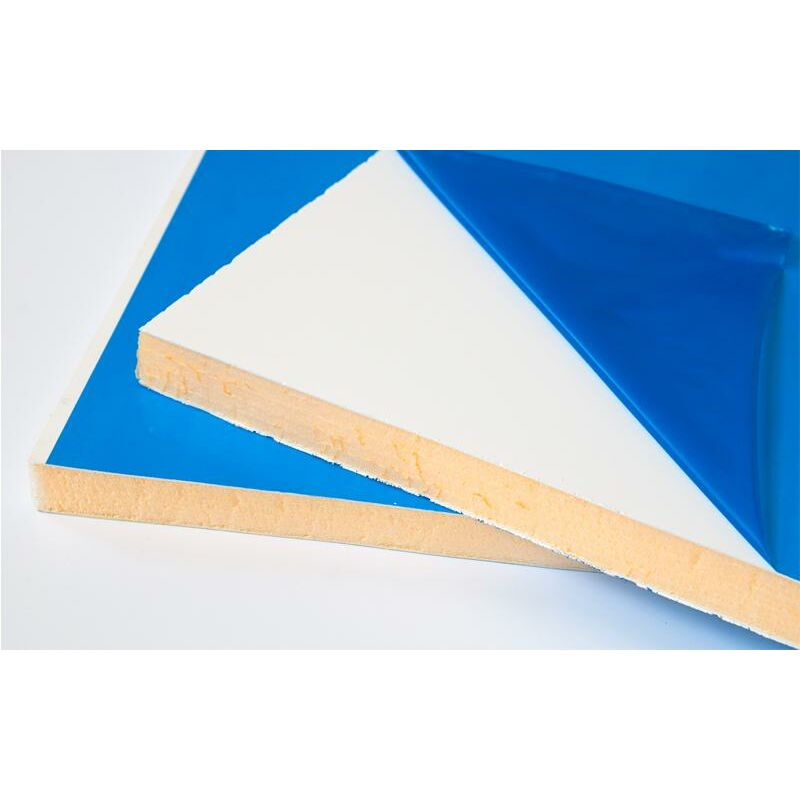

Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола.

Красивые поверхности не требуют декоративной отделки.

Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.

С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.

Виды утеплителя

Утеплитель расположен между внешней облицовкой плит. Чем отличаются сэндвич-панели, из чего сделаны? Прослойка изготавливается из:

• пенополистирола;
• пенополиуретана;
• минеральной ваты;
• других материалов.

Теплоизоляционные характеристики материалов значительно отличаются. Самым теплым является полиуретан (коэффициент теплопроводности примерно 0,02 Вт/м°С). Второе место занимает пенополистирол, а третье – минеральная вата.

Например, для обшивки фасада используются полиуретановые сэндвич-панели толщиной 80 мм. Такими же теплоизоляционными качествами отличаются пенополистирольные плиты сечением 100 мм и минерально-ватные – толщиной 120 мм.

Полиуретановые серии часто используются для строительства производственных, технических, вспомогательных сооружений. Материал химически инертен, идеален для гидроизоляции, потому что закрыто 99% пор.

По гигиеническим нормам ППУ подходит для использования в холодильном оборудовании, предназначенном для пищевых продуктов. Пенополиуретан долговечен, устойчив к механическим и температурным деформациям. Ограничением для применения в жилых помещениях является пожароопасность материала.

Пенополистирол стоек к биологическим, химическим факторам, водонепроницаем. Материал долговечен, в 2 раза легче минваты, обладает хорошей адгезией. Наполнитель не деформируется при колебаниях температуры.

Изделия из ППУ можно монтировать в любое время года. К недостаткам относится низкий предел возгорания. После пожара стандартные плиты подлежат полной замене. Возможно приобретение стройматериала, изготовленного из самозатухающих и трудновоспламеняемых видов пенополистирола.

Утеплитель из минваты отличается лучшей теплопроводностью, практически не горит. Кроме того, минеральная вата не подвержена усадке, температурным деформациям, поглощает посторонние звуки и шумы. Из-за нулевой коррозионной активности на металлической облицовке не образуется ржавчина. С другой стороны, материал отличается повышенной паропроницаемостью.

К определенным недостаткам также относится невысокая влагостойкость минваты. Водопоглощение материала при размещении в жидкости достигает 600%. Гигроскопичность составляет 0,2-2%.

Намокший материал утрачивает теплоизоляционные свойства. Поэтому облицовка, изготовленная из минеральной ваты, обязательно защищается обшивкой. При монтаже тщательно контролируется герметичность соединений замков, доборных элементов.

Преимущества сэндвич-панелей

Современные стройматериалы пользуются растущим спросом из-за отличных характеристик. По многим показателям традиционные кирпич, бетон, дерево уступают облицовочным плитам. Посмотреть, что такое сэндвич-панели, примеры монтажа можно на фото.

Мобильность. Плиты имеют стандартные размеры и небольшой вес. Возможны легкая транспортировка со склада на объект, оперативное перемещение материалов. Расходы на доставку квадратного метра стены в 40 раз ниже затрат на перевозку бетона или кирпича такой же площади. Возможен быстрый демонтаж конструкции, перевозка и сборка в другом месте.

Высокая скорость строительства. Из-за малой массы снижается общая нагрузка на фундамент и перекрытия. Возможно уменьшение проектной прочности основания, использование недорогих проектных решений, снижение затрат на возведение объекта. В некоторых случаях можно обойтись без использования тяжелой строительной техники, что также повышает скорость и снижает расходы на строительство.

Экологичность. Плиты с наполнителем из минеральной ваты относятся к группе материалов НГ, соответствующей нормам пожарной безопасности. Соответствие стандартам подтверждается сертификатами и декларациями.

Металл и пластик не подвержены воздействию грибков, плесени. Защитное полимерное покрытие предотвращает разрушение материала химическими веществами. Облицовка выдерживает постоянные перепады температур, повышенную влажность.

Хорошая теплоизоляция. 10-сантиметровый слой пенополистирола эквивалентен:

• 52.5 см бруса;
• 60 см пенобетона;
• 101 см керамзитобетона;
• 230 см кирпича;
• 450 см бетона.

Из-за низкой теплопроводности во много раз сокращаются расходы на отопление. Использование более тонких перегородок увеличивает полезную площадь помещений. Сэндвич-панели широко применяются для реконструкции и ремонта фасадов, повышения теплоизоляционных характеристик.

Долговечность. Нормативный срок службы зданий превышает 40 лет.

Ремонтопригодность. Если поврежден один из участков, элемент демонтируется и быстро заменяется новой плитой.

Приемлемая стоимость. Основной причиной популярности является низкая себестоимость строительства. Фасады и помещения оформляются привлекательными декоративными материалами. Внешний вид сооружений ничем не уступает зданиям, построенным по классическим технологиям.

Особенности монтажа

Бригада профессионалов может построить каркас здания 70-100 м² из сэндвич-панелей за 5-7 дней. Обязательными условиями считаются наличие подробного проекта и предварительная подготовка плит. Благодаря высоким темпам сокращаются расходы на зарплату.

Из-за небольшой нагрузки проектировщики часто выбирают недорогой свайно-винтовой фундамент. Такие связки быстро устанавливаются и отстаиваются. Возможно возведение каркаса без выжидания технологической паузы.

Следует учитывать, из чего состоят сэндвич-панели. В плитах невозможно бурить штробы. Поэтому трубы и проводка прокладываются снаружи. Тем не менее, некоторые коммуникации можно спрятать под фальшполом или стяжкой.

Перед началом строительства составляется подробный проект. Порядок формирования каркаса рассчитывается с точностью до сантиметра. Поэтому практически невозможна модернизация, если требуется внести изменения на этапе завершения стройки.

Монтаж сложно выполнить неподготовленному человеку. В зависимости от расположения панельных зон используются анкера, шпильки, болты, саморезы. Некоторые участки обрабатываются монтажной пеной.

Если нарушена последовательность монтажа, возможны быстрое разрушение, постоянное выпадение конденсата, снижение теплоизоляционных характеристик.

Сэндвич-панели требуют аккуратного обращения. При неравномерной усадке стены слегка перекашиваются. Косвенным признаком проблем являются плохо закрывающиеся двери, окна.

Производство сэндвич-панелей

Изготовление облицовочных плит производится в автоматическом или полуавтоматическом режиме. Последовательность операций зависит от состава оборудования на производственной линии. Себестоимость продукции, произведенной полуавтоматическим методом, выше из-за применения ручного труда.

Производство изделий из различных видов утеплителей имеет определенные особенности.

Технические характеристики пенополистирола изотропны и одинаковы по всем направлениям. Плиты материала нарезаются по размеру и укладываются между облицовкой.

Утеплитель из минеральной ваты проходит предварительную подготовку. Сначала собираются отдельные ламели с ориентацией волокон по длине изделия. Затем заготовки размещаются между внешними слоями. Такая конструкция повышает механическую прочность строений.

Процесс производства плит с металлическим покрытием состоит из следующей последовательности:

• Размещение рулона металла на разматывающем барабане.
• Протяжка в прокатный стан.
• Прохождение через валки и формирование проектного профиля со стыковыми замками.
• Размещение на сборочном стенде.
• Нанесение клеевого состава на нижний слой облицовки.
• Нанесение слоя утеплителя. Соседние участки смещаются по длине.
• Фрезерованные ламели, формирующие пазогребневые стыки, размещаются по краям.
• Нанесение клеевого состава на ламели.

Укладка верхнего слоя облицовки. В полуавтоматическом режиме размещение производится вручную. На автоматизированных линиях специальное устройство захватывает накрывающий лист и размещает поверх ламелей.

Полимеризация клеевого состава. После сборки заготовки размещаются под прессами. Упаковка. Готовая продукция отправляется на склад.

Изделия, изготовленные на автоматизированных линиях, имеют более высокое качество и низкую себестоимость. Поэтому продукция крупных компаний пользуется постоянным спросом.

Производство облицовки с наполнителем из пенополиуретана (ППУ) имеет другую последовательность операций. Профилированная облицовка фиксируется на неподвижной основе. В пространство между внешними слоями подается жидкий ППУ.

Происходит процесс полимеризации, после затвердевания материал приклеивается к металлическим листам. Стоимость изделий с наполнителем из ППУ невысока. Но область применения ограничена из-за группы горючести.

Из материала, посвященного теме сэндвич-панели, для чего используются, следует, что плиты – универсальная продукция для качественной облицовки. Готовые конструкции отличаются низкими эксплуатационными затратами, высокой ремонтопригодностью. Из-за многочисленных преимуществ облицовочные плиты постепенно вытесняют с рынка традиционные стройматериалы.

Технология изготовления сэндвич-панелей.

Как делают сэндвич-панели: автоматическая и полуавтоматическая технологии

Для кровельных и стеновых сэндвич-панелей важно оформление стыка друг с другом, очень важного в отношении минимизации теплопотерь, а для стеновых важен также внешний вид, позволяющих собрать аккуратный и эстетичный фасад здания. Решение обеих задач во многом зависит от того, как производятся сэндвич-панели, какое оборудование использовано для этого и какие материалы применялись в работе.
В зависимости от набора оборудования, производства панелей с плитным утеплителем может выполняться в автоматическом или полуавтоматическом режиме. От этого не зависит состав технологических операций, но из-за определенного объема ручного труда себестоимость сэндвич-панелей при полуавтоматическом производстве заметно выше. На номенклатуру и последовательность работ влияет вид теплоизолирующего слоя, поскольку механические характеристики пенополистирола одинаковы по всем направлениям, и он укладывается плитами по размеру панели. В то же время технология производства сэндвич-панелей из минеральной ваты предполагает устройство среднего слоя из отдельных ламелей, нарезанных из плит утеплителя, ориентация волокон в которых идет перпендикулярно длине панели, что повышает механическую прочность конструкции.

На большинстве технологических линий изготовление сэндвич-панелей происходит следующим порядком:

• рулон металла с нанесенным антикоррозийным покрытием помещается на разматывающий барабан;
• через особое устройство, которое наносит защитную пленку на окрашенную сторону листа, металл поступает в прокатный стан, он приобретает проектный профиль, проходя через систему валков, и формируются стыковые замки;
• профилированный лист располагается на сборочном стенде окрашенной стороной вниз;
• на лист автоматически или ручным способом (при полуавтоматическом производстве) наносится клеевой состав;
• на листе вплотную друг к другу, на клею раскладываются без зазоров предварительно изготовленные ламели из минераловатных плит. Стыки соседних ламелей смещается по длине. По краям укладываются фрезерованные ламели, формирующие пазогребневый стык;
• на выложенные ламели автоматически или ручным способом наносится слой клея;
• второй лист облицовки выкладывается на ламели. При полуавтоматическом изготовлении сэндвич-панелей технология предполагает перемещение вручную заранее изготовленного листа, а при автоматическом лист, который профилируется на втором прокатном стане, установленном параллельно первому, захватывается специальным устройством и размещается поверх ламелей без участия человека;
• собранная заготовка панели размещается в прессе, где происходит полимеризация клея;
• после пресса готовые изделия упаковываются и отправляются на склад готовой продукции.

У изготовленных автоматическим методом сэндвич-панелей себестоимость ощутимо ниже, да и качество выше за счет отсутствия человеческого фактора, т.ч. изделия, выпущенные крупными предприятиями, оборудованными современными технологическими линиями, пользуются более высоким спросом.
Другая технология реализуется при изготовлении сэндвич-панелей с утеплителем из пенополиуретана (ППУ). В этом случае в пространство между двумя профилированными облицовками вспенивается жидкий ППУ, который при полимеризации приклеивается к металлическим листам. В этом случае себестоимость сэндвича невысока, однако стоимость пенополиуретана и определенные ограничения из-за группы горючести этого материалы сужают сферу использования сэндвич-панелей с ППУ.


Можно ли сделать сэндвич-панель своими руками

При возведении собственного загородного дома изготовить сэндвич-панели можно собственными руками. Перед началом сборки необходимо все, из чего изготавливаются сэндвич-панели: ОСП (ориентировано-стружечную панель), предназначенную для устройства облицовок и утеплитель — полистирол ПСБ-С, выбранный для того, чтобы не изготавливать ламели – процесс трудоемкий и требующий определенных навыков и инструмента, очистить от пыли, грязи и произвести заготовительные операции:

• нарезать ОСП на листы, размеры которых равны размерам сэндвич-панели в плане;
• нарезать ПСБ-С на блоки, размеры которых позволят заполнить панель без остатка.
• Последовательность изготовления панелей не отличается от технологии выпуска сэндвича с минплитой и профлистом:
• нанесение на нижний слой клея;
• укладка утеплителя;
• нанесение клея на утеплитель;
• укладка верхней облицовки на утеплитель;
• сушка под прессом.

Здесь важно учитывать необходимость быстрой работы с клеем, который сохнет достаточно быстро и важность обеспечения нагрузки на панель при сушке по всей поверхности с тем, чтобы обеспечить качественное приклеивание облицовки к утеплителю по всей площади панели.

Сэндвич панели. Что это такое. Плюсы и минусы

В современном строительстве используются самые разнообразные материалы: профлист, доски, металлочерепица, кирпич, железобетон и многое другое. Все они имеют конкретное предназначение, отличительные характеристики и различия во внешнем виде. Когда речь заходит об инновационных стройматериалах, многие вспоминают сэндвич-панели. Это поистине достойное изобретение. Сэндвич-панели превосходят многие материалы аналогичного профиля, будучи функциональными и относительно недорогими. Но не все знают, что представляет собой эта продукция, какие её основные плюсы и где её используют чаще всего.

Что такое сэндвич панели.

Сэндвич-панели считаются популярным материалом, что объясняет высокий спрос на них. Изготавливается продукция на специальном оборудовании в заводских условиях. Можно детальнее узнать о производстве сэндвич панелей www.promstan.com.ua/production/sendvich-paneli. Здесь также осуществляется продажа этого стройматериала.

В целом сэндвич-панели представляют собой трёхслойную конструкцию. Между двух тонких листов стали укладывается утеплитель. В качестве теплоизолятора применяются минеральная вата, стекловолокно, пенополистирол и т. д. Соединение происходит посредством прессования. При изготовлении сэндвич-панели могут спрессовываться холодным либо горячим способом. Любая из технологий наделяет конструкцию прочностью, долгим сроком службы и надёжностью эксплуатации.

Основные плюсы и минусы сэндвич-панелей.

Любой материал обладает конкретными преимуществами и недостатками. У сэндвич-панелей достоинства следующие:

• Незначительный вес. Применение стройматериала позволяет исключить серьёзные нагрузки на фундамент. Поэтому не требуется сооружение прочной основы. Кроме того, малый вес облегчает транспортировку, монтаж, демонтаж и хранение материала.
• Теплоизоляционные свойства. По этим качествам сэндвич-панели во многом превосходят другие утеплители.
• Большая палитра цветов. Есть возможность приобрести материал любого оттенка, вписав его тем самым в окружающий ландшафт. Кроме того, не требуется дополнительная декоративная отделка готовой поверхности.
• Огнестойкость. Стройматериал полностью соответствует противопожарным стандартам, поэтому его можно использоваться в различных помещениях.
• Гигиеничность. Панели стойкие к развитию плесени и грибка.
• Звукоизоляция. Стены из сэндвич-панелей не пропускают посторонние шумы.

При использовании стройматериала учитывайте и некоторые его недостатки:

• несмотря на высокую прочность, по твёрдости панели уступают традиционному кирпичу и железобетону. При ударе возможна деформация конструкций;
• необходимо следить за герметизацией. Если будет нарушено соединение плит, возможно промерзание здания в будущем;
• есть вероятность создания парникового эффекта под крышей. Чтобы избежать этого, приходится сооружать естественную или принудительную вентиляцию;
• панели подходят для строительства только конструктивно простых зданий, лишённых архитекторских замыслов.

Используются конструкции для реализации различных строительных задач. С их помощью возводятся одно- и многоэтажные здания. Из материала можно быстро и легко построить домик, летнюю кухню, хозяйственное сооружение. Очень популярно строительство офисов, складских помещений, ангаров, спортивных комплексов из сэндвич-панелей. Важно только выбрать такой материал, что подойдёт по назначению. Стеновые плиты используются для возведения стен. Они бывают профилированными, гладкими и т. д. Кровельные подойдут для обустройства крыши.

В любом случае качества сэндвич-панелей не переоценены. Материал позволяет соорудить прочные и долговечные здания с минимальными расходами.

Что такое сэндвич панели, основные характеристики и виды. Видео урок.

особенности материала для стен, конструкция и принцип монтажа

Стеновые сэндвич-панели — это универсальный строительный материал. Их использование помогает застройщикам существенно снизить финансовые затраты на возведение зданий и их последующий ремонт. Сэндвич-панели для стен облегчают проведение разных строительных работ, за счет чего сдача объекта ускоряется. Область применения очень широкая, да и преимуществ у такого материала много.

Область применения

Этот уникальный строительный материал был изобретен в начале двадцатого столетия в Америке, но на отечественных рынках он начал появляться относительно недавно.

Сегодня такие панели набирают популярность, их все чаще используют при выполнении разных видов строительных работ. Из уникального материала строят садовые дома и гаражи, промышленные корпуса, складские помещения. Но материал нашел себе применение далеко не только для реконструкции и возведения зданий и сооружений. Его нередко используют для отделки фасадов в качестве декоративного материала.

Из него возводят бытовки и кинотеатры, киоски, павильоны. Применяются они для утепления возведенных строений, складских помещений. Многослойные панели используются в качестве звукоизолятора и для устройства перегородок. Популярны при строительстве коттеджей, торговых центров, супермаркетов, домов высотой не более двух этажей. Их используют при сооружении оконных и дверных систем, чтобы улучшить звукоизоляцию в паре с энергоэффективностью.

Преимущества панелей

Изготавливаются такие панели из разных видов изоляторов, размещенных между внешними стенками: пенополиуретан, ПВХ, пенополистирол, минеральная вата, пластик. В любом случае материал идеально подходит для недорогого и быстрого строительства.

Стеновые сэндвич-панели могут служить не только при отделке зданий. Они обладают прекрасной звукоизоляцией, являются хорошим утеплителем, создают противопожарную защиту. Трехслойную панель часто используют в качестве самодостаточно материала для возведения перегородок и ограждений. Это оптимальный вариант для временных сооружений и конструкций. Легкость демонтажа — положительная характеристика этого строительного материала.

Производить строительство с использованием стеновых панелей можно круглый год, на материале температура окружающего воздуха никак не скажется. Но это не единственное преимущество. Среди достоинств многослойной плиты можно отметить:

• экологичность;
• безопасность;
• высокие показатели звукоизоляции;
• легкость транспортировки;
• легкость, которая не оказывает нагрузку на фундамент;
• гигиеничность.

При использовании материала не требуется проводить никаких дополнительных отделочных работ. Характеристики материала позволяют применять его даже в медицинских учреждениях, так как панель не боится грибка, плесени, химических веществ. Если сравнивать со стоимостью бетона, кирпича и дерева, то у этого материала цена ниже — это тоже можно отнести к неоспоримым преимуществам.

Конечно, у любого материала есть недостатки, и сэндвич-панели не стали исключением. Такие панели не смогут выдерживать много дополнительных нагрузок. В местах соединения они могут промерзать, но этот недостаток легко устраняется за счет применения уплотнительной ленты. Кроме того, есть риск получения косметических повреждений, которым подвержен материал.

Характеристики конструкции

Панель похожа на многослойный бутерброд. Лицевой и нижний слой изготавливается из жесткого материала, например, из металла, магнезитовой плиты, ДВП, ПВХ. Внутри «бутерброда» располагается утеплитель. Все элементы между собой соединены с помощью холодного или горячего прессования с применением полиуретанового клея.

Выполняется крепление с помощью специального приспособления — это, по сути, замок, который находится в торце плиты.

По габаритам производители готовы предложить разные стеновые сэндвич-панели. Размеры могут в длину достигать восьмидесяти сантиметров. По ширине плиты тоже отличаются, тут только два варианта: 1000 и 12000 мм. В зависимости от используемых слоев будет отличаться и толщина плит, варьируется она в пределах 60−250 мм.

Различаются они и по весу, он будет напрямую зависеть от толщины и типа применяемого утеплителя. Пенополистирол считается самым легким и тонким. Существуют конкретные стандарты по соотношению веса и толщины многослойных плит. Они равны 80 мм/20 кило и 150 мм/25 кило (расчет на метр длины).

Внешний слой

При изготовлении плит металл используется разный. Внешний слой бывает самым разнообразным: традиционный, гладкий, в виде микроволн, с канавками. Потребители любят при строительных работах сочетать разные профили между собой.

Широкий цветовой диапазон не может не радовать — из такого многообразия легко выбрать наиболее подходящий оттенок. Выбор материала обычно производится по внешнему слою, он может быть выполнен из:

• полиэстера;
• алюцинка;
• гипсокартона;
• полидифторионада;
• пластизола.

У каждого из перечисленных материалов свои достоинства. Например, наружный слой из алюцинка не подвергается воздействию высоких температур. Изготавливают его из сплава алюминия и цинка. Такое сочетание хорошо отражает ультрафиолетовое излучение. Если же панели сделаны из оцинкованного металла, то они не боятся коррозии. Такой материал отличается долговечностью и простотой в работе.

Покрытие из гипсокартона — вариант, когда нужно отделать внутренние помещения. Пластизол придает плите повышенную плотность. Панели благодаря ему могут выдерживать механические воздействия, сохраняя свойства и при плохих условиях. Полидифторионад состоит на 80% из пластизола, а на 20% — из акрила. Это соединение помогает защитить плиты от коррозии, перепадов температуры, от ультрафиолетовых излучений.

Используемые утеплители

В качестве наполнителя для плит чаще выбирается пенополистирол (пенопласт), пенополиуретан, минеральная вата, стекловолокно. Конечно, хочется знать, какой из этих вариантов самый предпочтительный при строительных работах.

Пенополиуретан считают самым лучшим теплоизолятором. У него коэффициент теплопередачи составляет около 0,027 Вт/мК, после него по качеству идет пенополистирол (коэффициент 0,037), далее — минеральная вата (0,042). Пенополиуретан — очень прочный материал, который не поражается плесенью и грибком. Он входит в список трудносжигаемых веществ.

Но более высокая пожаробезопасность у тех панелей, при изготовлении которых задействовали минеральную вату. Этот утеплитель изготавливается из базальтового волокна, которое не поддерживает горение. Минеральная вата хорошо переносит воздействие разных агрессивных веществ.

Утеплители из стекловолокна по своим характеристикам напоминает базальтовое волокно. Многослойные плиты, в центре которых располагается стекловолокно, устойчивы к вибрации, негорючие, весят очень мало. Вот только они неустойчивы к перепадам температур, присутствует возможность деформации и усадки.

Есть варианты плит, при изготовлении которых используется комбинированный утеплитель. Такой наполнитель состоит обычно из минеральной ваты и пенополистирола. Такой материал очень прочный, он не подвергается горению. Поэтому чаще приобретается именно этот вариант, несмотря на то, что цена у него немного выше, чем у перечисленных выше наполнителей.

Возведение строений

Теплоизоляционные панели нашли себе применение в домостроении. Тут многослойные плиты могут послужить несущими элементами, выступив одновременно и в роли стен, и в роли перекрытий.

Возведенный из такого материала дом экономит до 60% энергии. С помощью такого материала можно подавить внешний шум, так как в несколько раз улучшаются акустические свойства помещения. Специалисты уже смогли доказать, что конструкция из плит, которые совмещает в себе ограждающие и несущие функции, будет прочнее в пять раз конструкции из деревянного каркаса. Да и возводить такие дома разрешается даже зимой — в этом тоже заключается большое преимущество сэндвич-плит. Ведь не всегда есть возможность ждать начала весны, чтобы приступить к строительным работам.

Крепление панелей производится по технике «паз-шип». Создается единый каркас, который хорошо сопротивляется ветрам и любым внешним нагрузкам. Стойкость панельного дома существенно выше, если сравнивать с конструкциями из деревянных брусьев.

Строительство домов из таких панелей осуществляется очень быстро. Легкость монтажа обуславливается, прежде всего, за счет небольшого веса материала. Порой с работой справляются два человека. А доставку материала можно легко осуществить транспортом, у которого небольшая грузоподъемность — за счет этого тоже можно сэкономить денежные средства.

У сэндвич-панелей высокие теплосберегающие свойства, поэтому можно отказаться от дополнительных работ по утеплению дома. Стены внутри помещений можно спокойно оклеивать обоями или обшивать разными отделочными материалами на свое усмотрение. Для этого подойдет и гипсокартон, и дерево. Фасад обшивается сайдингом, производится облицовка штукатуркой или же его просто выкладывают кирпичом. Можно не сомневаться, что дома, возведенные по такой технологии, будут отличаться высокими эксплуатационными характеристиками, и, конечно, они будут долговечными.

что это такое, виды, характеристики, маркировка, размеры

Комплексные стройматериалы, объединяющие ряд технических компонентов в удобную в применении систему, пользуются повышенным спросом. Их разработчики с готовностью представляют новаторские варианты, облегчающие монтаж и оптимизирующие эксплуатацию. К таким новым, но уже получившим заслуженную популярность материалам относятся сэндвич-панели.

Не исключено, что многие из наших посетителей имеют весьма отдаленное представление о них. Давайте разберемся, что это такое, в чем заключаются их неоспоримые преимущества, а возможно, и веские недостатки передовых разработок?

К причинам разработки и внедрения панелей под названием сэндвич без сомнений отнесем желание ускорить темпы строительства и стремление сократить часть стандартных этапов.

Их применение позволяет устраивать утепленную систему с изоляционными оболочками, с внешним и внутренним покрытием одновременно, не разделяя процесс на традиционные технологические шаги.

Применение панельной технологии

В ходе стандартного сооружения утепленной кровли, например, уложенный между стропилинами утеплитель со стороны обустраиваемого мансардного пространства защищает пароизоляционная пленка. Снаружи его оберегает гидроизоляция, поверх которой устанавливается кровля.

Для отвода конденсата, пара, атмосферной воды, приникающих в кровельный пирог, устанавливается один или два яруса обрешетки, которая формирует вентиляционные каналы и обеспечивает дистанцию между материалами, которым нежелательно контактировать напрямую.

Использование сэндвичей предоставляет возможность все перечисленные компоненты уложить одновременно. По сути, указанные панели в своей структуре содержат перечисленные компоненты или позволяют отказаться от нескольких составляющих системы без потери в качестве пирога.

Так что же это такое в реальности – сэндвич панель? Это трехслойная конструкция, состоящая из двух внешних жестких оболочек и проложенного между ними утеплителя. Своим появлением они обязаны быстровозводимым модульным домам, сооружаемым на основе металлического каркаса.

Металлоконструкции, выполняющие функции опорного каркаса, проще и легче обшивать подготовленной к установке системой, чем отдельно устраивать каждый из слоев.

В итоге применения подготовленных к монтажу панелей строительство павильонов и складов, коммерческих, производственных, общественных и жилых зданий проводится в течение нескольких месяцев/недель, а не пары лет.

Кровельные и стеновые разновидности

Готовые к установке панели, получившие технический термин сэндвич, применяются в формировании и обшивке вновь возводимых строительных конструкций, а также в утеплении и восстановлении старых зданий. Сфера использования появившихся около десятка лет назад на российском рынке материалов достаточно широка.

По специфике применения панели все же имеют различия в формате номенклатуры, согласно чему их делят на:

• Стеновые. С их помощью сооружают внешние стены, ставят межкомнатные перегородки, проводят облицовку внешних и внутренних поверхностей, подшивку потолков. Наружная жесткая оболочка стеновых панелей может быть стальной или пластиковой, подбирают их в зависимости от условий предстоящей эксплуатации.
• Кровельные. Служат модульными компонентами в устройстве плоских и скатных крыш. Кровельные варианты выпускают с покрытием из оцинкованного стального сплава, потому что нагрузка на кровлю значительно больше, чем на стены.

Наружная сторона кровельной разновидности сэндвичей обязательно снабжается рельефом для отвода атмосферных осадков. Точнее, развернутая наружу жесткая сторона панели выполняется из профнастила, ребра которого способствуют отводу воды с поверхности.

Как кровельные, так и стеновые сэндвич системы оснащаются монтажными замками по кромке, благодаря чему производится предельно точное и герметичное соединение элементов между собой.

Для оформления, облагораживания конструкций, защиты открытых участков от атмосферных осадков, улучшения изоляции по линии состыковки панелей выпускают всевозможные доборы. В их числе: карнизные и фасадные кровельные планки, коньки, угловые детали для выполнения примыканий, угловые панели для устройства теплоизоляции по ребрам зданий.

Ширина стеновых сэндвич модулей варьирует от 1,0 м до 1,9 м, длинна от 0,5 м до 12,0 м. Геометрические данные кровельных систем несколько отличаются. Их ширина 1,0 м, длинна от 2,5 до 12,0 м.

Толщина строительных сэндвичей измеряется от 50 мм до 250 мм. Зависит она от необходимых теплотехнических качеств, которыми должна обладать панель.

Кроме толщины теплоизоляционного слоя панелей отличается еще и составом. В качестве утеплителя применяются пенополистирол, полиуретан и минеральная вата. Рассмотрим, какими плюсами и минусами обладает каждый из указанных видов.

Характеристика пенополистирола (EPS)

Материал получают в результате спекания гранул вспененного полистирола или, как еще говорят, суспензионной полимеризации. В народе его именуют пенопластом. В списке положительных качеств этого утеплителя значатся:

• Необычайная легкость. Приоритетное качество, которое сложно переоценить и во время перемещения панелей на крышу для установки, и в ходе монтажа, и при эксплуатации.
• Жесткость. При всей своей легкости пенопласт отличается высокой жесткостью, отлично сопротивляется прямонаправленным нагрузкам, но при воздействии на изгиб может треснуть и надломиться. Правда эта ситуация в панелях со стальной оболочкой фактически невозможна.
• Долговечность. Срок службы пенопластовой теплоизоляции доходит до 80-ти лет. Это больше, чем срок службы установленного с внешней стороны панели профнастила.
• Водоотталкивающие свойства. По структуре материал представляет собой массу спекшихся стирольных шариков, не пропускающих воду внутрь себя. Проникновение влаги возможно лишь по микроскопическим каналам между шариками, но ввиду их предельно малого размера, влага практически не попадает в толщу утеплителя.
• Отличная изоляция. Из-за того что каждый из участвующих в строении шариков наполнен воздухом, эта разновидность теплоизоляции не пропускает через себя тепловые волны, препятствует прохождению звуковых волн.

К недостаткам материала отнесем горючесть. Без пропитки антипиренами он горит, что случается при +200º С, и распространяет горение. Однако у нас в стране и в соблюдающих строительные требования странах пенопласт в обязательном порядке обрабатывают антипиренами, поэтому при возгорании он просто затухает.

Температура плавления EPS пенополистирола составляет +80º С, т.е. при нагреве до этого предела он начинает плавиться и выделять воду, летучую углекислоту и фреоны, которые использовали для пенообразования.

Следовательно, панели с пенопластом не подходят для устройства крыш в южных регионах, где нагрев металлической кровли в знойные дни может значительно превышать указанную температуру плавления.

Описание пенополиуретана (Urethane)

Вспененный полиуретан получают посредством вспенивания нефтепродуктов. В результате получается сплошная плита с предельно высокими водоотталкивающими свойствами. Этот вид утеплителя отличается ячеистой структурой. В каждой из пор-ячеек содержится воздух, обеспечивающий в сумме самый высокий уровень теплоизоляции.

Обоснованные плюсы пенополиуретана:

• Минимальная теплопроводность. По изоляционным характеристикам этот утеплитель обгоняет кирпич в 2,5 раза.
• Легкий вес. Результат пористой структуры, благодаря которому панели с полиуретаном не доставляют неудобств ни в транспортировке, ни в установке, ни в эксплуатации.
• Противостояние горению. Для панелей со вспененным полиуретаном необязательно проводить пропитку антипиренами, потому что утеплитель относится к категории трудносгораемых и не поддерживающих огня. Правда обработку все же выполняют, т.к. в панелях применяются воспламеняющиеся клеевые составы.
• Инертность к химической агрессии. Пенополиуретановая теплоизоляция не реагирует на воздействие бензина, технических масел, кислот, спиртов. Поэтому активно применяется в сооружении ангаров для хранения химической продукции и стройматериалов.
• Гидроизоляция. Утеплитель вообще не пропускает и не впитывает влагу, может использоваться как самостоятельный вид гидроизоляции.

Недостатком пенополиуретанового наполнителя считают то, что при воздействии низких температур он может разрушаться. Разрушение начинается при -50/-55ºС. Следовательно, применять панели с таким изоляционным наполнением в районе крайнего севера и приравненных к нему областях нельзя.

Отметим, что это самый распространенный вид теплоизоляции, используемый в изготовлении панелей. Однако служит он тоже не слишком долго, не более 30 лет, но в большинстве случаев для быстровозводимых зданий этого срока вполне достаточно.

Обзор минваты (Mineralwool)

Минеральную вату получают при расплавлении базальта и подобных ему магматических горных пород. Выбирающим сэндвич панели полезно знать, что при таком воздействии вулканический минерал можно вытянуть в тонкие нити.

Волокнистый массив из вытянутых минеральных нитей напоминает хлопковую вату внешне и по некоторым техническим качествам. Отсюда и название – вата, хотя к привычной всем органике эта теплоизоляция вообще не имеет отношения.

В перечне веских приоритетов минераловатной теплоизоляции отмечают:

• Негорючесть. Минеральная теплоизоляция начинает терять связи лишь при +150º С, т.е. начинается плавление связующих компонентов. Сами базальтовые волокна плавятся аж при 1000º С. Значит, панели с минватой подходят для сооружения цехов с опасными производственными условиями.
• Превосходные изоляционные свойства. Течению тепловых и звуковых волн через ватный вид теплоизоляции препятствуют прослойки воздуха, находящиеся между волокон.
• Устойчивость к химическому воздействию. Утеплитель не вступает в реакции с техническими и бытовыми веществами, едкими щелочными и кислотными составами.
• Экологические плюсы. Теплоизоляция из минеральной ваты не выделят вредных для окружающей среды и живых организмов токсинов. Легко утилизируется без образования не разлагаемых в природе составляющих.
• Сопротивляемость биологическому воздействию. На минеральной основе практически невозможно зарождение и распространение колоний грибков, материал неинтересен мышам и микробам.

В числе недостатков лидирует низкая влагостойкость. При намокании минвата утрачивает практически половину изоляционных качеств. Вследствие чего срезы и стыки плит при использовании их в устройстве кровли должны быть надежно защищены и заизолированы, чтобы исключить малейшую вероятность проникновения атмосферной и бытовой влаги в любом виде.

Строительные системы класса сэндвич можно без оговорок назвать передовым словом в индустриальном, промышленном и малоэтажном строительстве.

Их использование предоставляет возможность:

• В максимально сжатые сроки построить готовое к эксплуатации здание любой площади и этажности. Скорость строительства весьма положительно отражается на зарплатной статье расходов задействованных работников всех уровней.
• Сократить бюджет строительства за счет высокой скорости возведения и отказа от мощного фундамента. Для легких сэндвич-конструкций достаточно облегченного варианта основания из висячих буро-набивных или винтовых свай с металлическим ростверком.
• Обеспечить высокий уровень изоляции. Облицованные панелями дома отличают превосходные теплотехнические и звукоизоляционные характеристики.
• Соорудить модульную конструкцию, которую при необходимости можно разобрать для установки на новом месте, достроить, модернизировать, изменить конфигурацию.
• Доставить с минимальными затратами конструктивные составляющие, и, как следствие, сэкономить на длительной аренде строительной спецтехники и складов.

Также, несомненным плюсом является более чем доступная цена материалов. Возведенные из них дома и павильоны по теплотехнике не уступают зданиям, построенным традиционными способами.

Предусмотрена безупречная защита от сквозняков и утечек тепла, что в ходе эксплуатации оборачивается серьезным экономическим эффектом.

Обеспечена огнестойкость и высокие санитарно-гигиенические показатели – это одни из важнейших требований к эксплуатации вновь возведенного или восстановленного дома. Конструкции не гниют, не распространяют негативных запахов и вредных веществ.

Стоит отметить эстетические показатели конструкций, в отделке или сооружении которых применялись системы сэндвич. Для окрашивания внешней стороны можно выбрать любую позицию цвета из градационного каталога RAL, что дарит дизайнерам и архитекторам обширные перспективы.

Для того чтобы внешний слой металлической облицовки с обеих сторон не был поврежден, панели оклеивают защитной полиэтиленовой пленкой. Снимать ее лучше после сооружения всей конструкции.

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Видео #1. Презентация продукции отечественной компании-производителя панелей с минеральноватной теплоизоляцией:

Видео #2. Опыт строительства с использованием панелей, ценные рекомендации по монтажу:

Видео #3. Подробное видео-руководство по установке и креплению:

Не стоит опасаться появления новых стройматериалов. Их разработка связана, прежде всего, с желанием инженеров облегчить нелегкую участь монтажников и разнорабочих на стройплощадке.

В случае с многослойными утепленными панелями, получившими техническое название сэндвич, они прекрасно справились с задачей – внедрили в строительство экономичный материал и перспективную технологию.

Стеновые, кровельные и пвх сэндвич панели

В строительстве домов сэндвич-панели пользуются сегодня достаточно устойчивым спросом, так как имеют ряд преимуществ, особенно при возведении крупных объектов. Частные дома из сэндвич-панелей также в последнее время начинают строить всё чаще.

Вернуться к оглавлению

Содержание материала

Что такое сэндвич-панели

Современный рынок различных строительных материалов постоянно пополняется новыми образцами первоклассного оборудования для утепления и возведения жилых домов любой сложности. В последнее время неплохую популярность обрели сэндвич-панели, имеющие уникальные эксплуатационные характеристики.

Данный строительный материал идеально подходит для возведения многоэтажных жилых зданий

и торговых павильонов на любом типе грунта. Несмотря на то, что подобные технологии начали использоваться с конца XIX века, современные сэндвичи не утратили своей актуальности. Таким образом, следует выделить ряд основных преимуществ панелей такого типа:

• простота конструкции;
• универсальное применение;
• простота монтажа и транспортировки;
• высокая надёжность и долгий срок службы;
• использование при возведении построек любой сложности.

Вернуться к оглавлению

Конструкция современных сэндвич-панелей

Название строительного материала с особой точностью характеризует конструкцию и основные особенности панелей. В состав сэндвичей входит три основных слоя: наружное покрытие, внутренняя облицовка и теплоизолирующий материал. Для наполнения последнего слоя современные производители используют полимерные утеплители или минеральную вату. Сэндвич-панели на основе базальтового утеплителя пользуются неплохой популярностью при строительстве и отделке жилых помещений.

Схема простой стеновой сэндвич-панели, основной слой которой состоит из минеральной ваты

Также не менее востребованы в строительной сфере стеновые сэндвич-панели для внутренней и внешней отделки стен. Обычно для максимальной стойкости к износам, панели оснащаются профилированными металлическими листами толщиной до 0,8 мм с антикоррозийным покрытием, а так же дополнительными слоями для экологической безопасности.

Небольшие габариты и высокая прочность сэндвич-панелей позволяет подстраиваться под строения любой сложности

В зависимости от конструкции и плотности, сэндвич-панели делятся на:

• стеновые,
• кровельные,
• сэндвич-панели универсального типа, предназначенные для уплотнения кровли и стеновых панелей.

Стеновые и кровельные сэндвич-панели

Стеновые сэндвич-панели предназначены для установки на ограждающих конструкциях зданий: стен, перегородок, простенок. Высокая прочность на сжатие, первоклассное сопротивление теплоотдаче, а так же стойкость к резким перепадам температур и отличный уровень противопожарной безопасности – основные технические параметры стеновых сэндвичей. Панели с плотными профилированными листами из металла являются идеальным утеплителем и звукоизоляционным материалом для жилых построек.

Стеновые сэндвич-панели различной конфигурации

Кровельные сэндвич-панели предназначаются для покрытия помещений мансардного типа. Крыша, оснащённая подобными уплотнителями, идеально переносит любые капризы погоды, а так же долгое время выдерживает несколько тонн снега. Многослойная конструкция сэндвич-панелей для кровли обеспечивает идеальную герметичность, а так же первоклассную изоляцию от низких температур и внешних шумов.

В составе панелей данного типа находится плотные листы алюминия и других металлов, а так же минеральные утеплители.

Кровельная сэндвич-панель

Производители оснащают все типы сэндвич-панелей специальными крепёжными механизмами для надёжной фиксации на внешней части зданий. Крепёж для сэндвич-панелей, несмотря на свои малые размеры, обеспечивает прочное соединение, полученная конструкция не разрушается даже при сильном ветре и частых осадках.

Схема крепежа стеновых сэндвич-панелей

Таким образом, современные кровельные сэндвич-панели имеют долгий эксплуатационный срок и простоту установки, которая не требует особых навыков и специального оборудования.

Вернуться к оглавлению

Монтаж сэндвич-панелей

Монтаж и первичная установка сэндвичей, как уже было отмечено выше, не представляют особой сложности. Профилированные листы с утеплителями и изоляционными материалами крепятся к каркасу зданий с помощью специальных болтов.

На видео можете посмотреть, как была сделана первоначальная установка сэндвич-панели всего лишь за несколько минут.

Профессиональные строители в ходе монтажа используют универсальные саморезы для крепления сэндвич-панелей для сокращения длительности монтажных работ даже на сложных строительных объектах, и поэтому здания из сэндвич-панелей возводятся очень быстро. Такой способ монтажа обеспечивает наилучший вид конструкции без швов и прочих дефектов между металлическими листами. Имеющиеся зазоры подлежат заполнению специальными уплотняющими веществами, которые имеют минимальный модуль кислотности и высокий уровень экологической безопасности.

На заключительной стадии монтажных работ иногда используются различные фасадные детали для получения более привлекательного и презентабельного внешнего вида.

Схема стеновой сэндвич-панели — изготовитель BelpanelПятиреберная кровельная сэндвич-панель этой же белгородской компании

Большинство строительных фирм рекомендует использовать сэндвич-панели с логотипом производителя BELPANEL, который гарантирует высочайшее качество своей продукции, отвечающей всем европейским и отечественным стандартам безопасной эксплуатации.

опасности при строительстве сэндвич-панелей

За последние несколько десятилетий в строительстве возросло использование «сэндвич-панелей». Они дешевы, легки, просты в установке, гигиеничны и способны обеспечить отличный тепловой барьер. Хотя они не разжигают пожары, они были причастны к быстрому распространению огня, вызванному опасной операцией.

Что такое «Сэндвич-панели»?

Сэндвич-панель состоит из сердечника из изоляционного материала, помещенного между двумя слоями металла, обычно из стали или алюминия, скрепленных под давлением.Изоляционный материал может быть горючим или негорючим. Список используемых материалов, от худшего к лучшему, и их горючесть следующие:

• Пенополистирол или полиэтилен (легковоспламеняющиеся)
• FRP или полиэфирная смола, армированная стекловолокном (горючая)
• Полиуретан или полиизоцианат (горючий)
• Стекловолокно или минеральная вата (негорючие)

Почему они опасны?

Здание, построенное из сэндвич-панелей, не сохраняет свою целостность при пожаре, и панели действительно могут способствовать распространению огня.Сердечники из полистирола и полиэтилена начинают плавиться при температуре около 200 F, что позволяет этим пластмассам течь и подпитывать огонь, как легковоспламеняющаяся жидкость. Полиуретан, полиизоцианат и стеклопластик воспламеняются в диапазоне от 650 F до 1000 F. Все эти материалы при горении выделяют густой черный сажистый дым. И все будет гореть, независимо от того, содержат он огнезащитный состав или нет, при правильных условиях. Все здания этого типа конструкции классифицируются Международной организацией по стандартизации как Каркас (1).Здания этой конструкции имеют свойство разрушаться при пожаре.

Панели из стекловолокна или минеральной ваты не горят, но они плохо выдерживают огонь и имеют тенденцию к разрушению. Здания этого типа конструкции классифицируются ISO как негорючие (3).

Где используются сэндвич-панели?

Сэндвич-панели широко используются в пищевой промышленности, холодильных камерах, электронике и фармацевтике, но их можно найти практически везде.

Как определить, использовались ли при строительстве здания горючие или негорючие панели?

Это сложный вопрос, и даже инспекторы ISO допускают ошибки. За исключением вскрытия панели, лучший и самый точный метод — это узнать название компании, которая изготовила панель, а затем свериться с ее техническими данными.

Какие шаги можно предпринять для минимизации потерь при пожаре в конструкции из горючих сэндвич-панелей?

1. Опасные процессы, которые могут быть источниками возгорания, должны быть надлежащим образом защищены и расположены вдали от стен.Сварка, приготовление пищи, подзарядка аккумуляторов вилочного погрузчика и окраска распылением — вот примеры опасных процессов.
2. Вся электрическая энергия, проходящая через стены или потолок, должна быть заключена в металлический кабелепровод.
3. Оставляйте широкие проходы между складскими помещениями и стенами, обшитыми сэндвич-панелями.
4. Внутренние стены должны быть негорючими, чтобы обеспечивать определенную степень разделения.
5. Не допускайте повреждения вилочным погрузчиком любых панелей и незамедлительно устраняйте любые повреждения, которые могут возникнуть.
6. Горючие материалы нельзя хранить вдоль внешних стен здания.
7. Спринклерная защита, подходящая для людей, должна быть предусмотрена, когда значительная часть здания построена из горючих сэндвич-панелей. В соответствии с рекомендациями NFPA для горючих конструкций требуется спринклерная защита, если здание не полностью пустует.

Строительство из горючих сэндвич-панелей подлежит страхованию, но необходимо соблюдать защитные меры, чтобы предотвратить катастрофу.

Для получения дополнительной информации о сэндвич-панелях см .: FM Global, «Понимание опасности, пластмассы в строительстве»; Gen Re Facultative Matters, ноябрь 2004 г., «Вопросы и ответы о композитных панелях»; Ассоциация британских страховщиков, май 2003 г., «Техническое описание противопожарных характеристик систем сэндвич-панелей»; FM Global, Таблицы данных по предотвращению имущественного ущерба, «Пластмассы в строительстве».

Сэндвич-панели — что нужно знать?

Сколько они стоят, как лучше всего их установить и где они самые дешевые? Краткое вводное руководство по теплоизоляционным сэндвич-панелям.

Сэндвич-панели — что нужно знать?

Что такое сэндвич-панель?

Сэндвич-панель — это изделие, используемое для облицовки стен и крыш зданий. Каждая панель представляет собой сердцевину из термоизоляционного материала, обшитую с обеих сторон листовым металлом. Сэндвич-панели — это не конструкционные материалы, а материалы для штор. Структурные силы воспринимаются стальным каркасом или другой несущей рамой, к которой прикреплены сэндвич-панели.

Типы сэндвич-панелей обычно группируются по термоизоляционному материалу, используемому в качестве сердечника.Сэндвич-панели с сердцевиной из EPS (пенополистирола), минеральной ваты и полиуретана (PIR или полиизоцианурат) легко доступны.

Материалы в основном различаются по своим теплоизоляционным характеристикам, звукоизоляционным характеристикам, реакции на огонь и весу.

Зачем вообще нужны сэндвич-панели?

Сэндвич-панели широко известны благодаря ряду преимуществ, в основном связанных с ценой. Сравнение технологии каркасных или каркасных перегородок (каркасы, облицованные сэндвич-панелями) и традиционных строительных технологий, основанных на кирпичных стенах, показывает преимущества сэндвич-панелей в трех ключевых областях:

1.Прямые затраты

Строительство здания с использованием любой из этих технологий требует аналогичных капитальных затрат.
Сравнение в этой области включает затраты на строительные материалы, рабочую силу и доставку.

2. Срок строительства

Строительство здания, основанного на традиционном процессе кладки, может занять от 6 до 7 месяцев.
Строительство такого же объема с использованием перегородок на стойках занимает всего 1 месяц.
Время строительства критично для бизнеса.Чем раньше будет сдано в эксплуатацию производственное здание или склад, тем быстрее будет окупаемость вложенных средств.

Здания со стержневыми перегородками собираются, а не «строятся». Готовые конструктивные элементы и элементы облицовки прибывают на место и затем собираются, как домик из игрушечных кирпичей. Еще один плюс — не нужно ждать, пока оболочка здания потеряет лишнюю влагу.

3. Строительные процессы

В некоторых отраслях промышленности строительные требования могут иметь решающее значение для строительного проекта.Строительство перегородок из каркаса — это «сухой процесс», при котором для строительных материалов не требуется вода. Сухой процесс требует только сборки конструкции и фиксации облицовки (в данном случае сэндвич-панелей) саморезами.

Традиционное каменное строительство использует «мокрые процессы», которые требуют значительного количества воды для приготовления раствора для кирпичной кладки, бетона для заливки или штукатурки для штукатурки.

В некоторых отраслях промышленности, например в деревообрабатывающей или фармацевтической промышленности, требуется фиксированный и контролируемый уровень относительной влажности, что исключает процессы влажного строительства.

Сколько стоят сэндвич-панели и где они самые дешевые?

Стоимость покупки зависит от общей толщины изделия и материала его термоизоляционного наполнителя. «Бюджетным вариантом» является использование сэндвич-панелей с наполнителем из пенополистирола; тем не менее, для улучшения долгосрочных характеристик и экономической эффективности лучше подойдут панели с превосходным коэффициентом теплопроводности, такие как сэндвич-панели с PIR-сердечником.

Цена начинается с 55–60 злотых / м ² для тонких сэндвич-панелей с пенополистиролом.Самые популярные сэндвич-панели PIR-core имеют толщину 100 мм и стоят около 80–90 зл / м ² .

Покупатели часто спрашивают о ставке НДС на сэндвич-панели. В Польше на все строительные материалы, в том числе сэндвич-панели, ставка НДС составляет 23%.

Лучше всего заказывать сэндвич-панели напрямую у производителя или через его дистрибьюторскую сеть. Вы можете попросить региональных торговых представителей Balex Metal посетить ваш объект для получения профессиональной консультации относительно лучших процессов и материалов.Изучив ваши требования, торговый представитель может быстро предоставить вам индивидуальное предложение. Забота о клиентах со стороны торговых представителей, вы можете получить поддержку от инженеров-проектировщиков Balex Metal или технических консультантов на каждом этапе реализации проекта.

Как монтируют сэндвич-панели на стену или крышу?

Сэндвич-панели монтируются легко и быстро. Из практического опыта, установка 600 м ² сэндвич-панелей занимает около 8 часов для опытной строительной бригады.

Порядок установки стеновых и кровельных сэндвич-панелей следующий:

1. Строительные материалы доставляются на объект: в поставку входят сэндвич-панели, компоненты подрамника (холодногнутые профили) и аксессуары (в том числе гидроизоляция, крепеж, прокладки, уплотнения и т. Д.). Balex Metal может предоставить все компоненты, необходимые для завершения процесса установки.

2. Материалы, доставленные перевозчиком, выгружаются строительной погрузочно-разгрузочной техникой.

3. Подрамники собираются и устанавливаются с балками, стойками и прогонами.

4. С сэндвич-панелей снимается защитная пленка.

5. Сэндвич-панели крепятся к конструктивным элементам подрамника с помощью подходящего крепежа.

6. Герметизация стыков сэндвич-панелей и установка гидроизоляции.

Сколько шурупов нужно для крепления сэндвич-панели? Это самый частый вопрос заказчиков на этапе подготовки проекта.Приблизительная оценка — 1,1 крепежа на квадратный метр сэндвич-панелей. Фактическое количество, расстояние и расположение зависят от решения инженера-проектировщика и / или поставщика строительных материалов.

Подробнее об установке сэндвич-панелей:

Сэндвич-панель любого типа подойдет для облицовки стен и крыши. В зависимости от потребностей проекта в облицовку могут входить:

Сэндвич-панели можно использовать во всех типах конструкций. Ваше воображение — предел.Однако, хотя сэндвич-панели обычно используются в промышленности, в некоторых жилищных проектах также используются перегородки и сэндвич-панели.

Учитывая короткое время монтажа и большой охват блока, сэндвич-панели наиболее популярны в строительстве:

• Складские постройки
• Логистические узлы
• Спортивные сооружения
• Холодильные и морозильные камеры
• Торговые центры
• Производственные корпуса
• Офисные здания

Сэндвич-панели можно комбинировать с другими конструктивными решениями.Популярным вариантом является установка панелей в качестве внешней облицовки наружных стен торговых центров, включая многослойные кровельные конструкции: листы коробчатого профиля, теплоизоляцию (например, сэндвич-панели Thermano PIR-core) и водонепроницаемую мембрану.

Сэндвич-панель — обзор

13.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно содержат относительно мягкую сердцевину, зажатую между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса.Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли. Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [39]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [39]. Точно так же Beech Starship признан первым самолетом, полностью состоящим из сэндвичей, в конструкции которого использованы углерод / номекс и арамид / номекс.Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [40].

Существует огромная возможность для потенциальных комбинаций лицевого листа и сердечника, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и производства. Arora et al. [41] представляют измерения переходных характеристик в результате взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из Е-стекловолокна и сердцевинами из полимерной пены (Corecell).Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1,6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с использованием высокоскоростной фотографии и цифровой корреляции изображений [41]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. КЭ-модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели.Повреждение лицевой стороны листа из-за растрескивания сопровождалось локальным отслаиванием. Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На оборотных лицевых листах не было видимых разрывов от разрывов и растрескиваний [41].

Gardner et al. [42] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые панели из винилэфирного стекла E и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полиуретана.Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что полиуриевый сердечник улучшает характеристики панелей при размещении на задней стороне панели. Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [43] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевой панели и сердцевине из вспененного ПВХ. Хотя полимеры на основе сложных виниловых эфиров не являются смолами для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных конструкций для аэрокосмических применений.Панели имели открытую площадь диаметром 200 мм и заряжались детонирующей пластической взрывчаткой в ​​непосредственной близости от панелей [43]. Наблюдалось расслоение лицевых листов, сжатие сердечника, фрагментация сердечника и разрыв волокна [43], как показано в типичном примере на Рисунке 13.9. КЭ моделирование отклика панели также было выполнено. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения.КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к повреждению лицевой пластины. Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 13.9. Фотография поперечного сечения взрывонагруженной полимерной сэндвич-панели с лицевыми панелями из стекловолокна и винилэфирных пластин и сердцевиной из вспененного ПВХ

(импульс = 19,1 Н · с, заряд 10 г ПЭ4) [43].

С точки зрения авиакосмической отрасли, работа, опубликованная в [40–43], указывает на важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях. Некоторые из важных соображений — это толщина лицевого листа, эквивалентность простых композитных ламинатов, технология покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Сэндвич-панель — обзор

14.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно состоят из относительно мягкой сердцевины, зажатой между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли.Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [56]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [56]. Точно так же Beech Starship признан первым самолетом-сэндвичем, имеющим в своей конструкции углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [57].

Существует огромная возможность для потенциальных комбинаций лицевого листа и сердечника, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и производства. Arora et al. В [58] представлены измерения переходных характеристик взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из Е-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с помощью высокоскоростной фотографии и цифровой корреляции изображений [58]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. Конечно-элементные модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На задних лицевых листах не было видимых разрывов на разрыв и растрескивание [58].

Gardner et al. [59] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые листы из винилэфира из Е-стекла и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полимочевины. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что сердцевина из полимочевины улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [60] протестировали композитные панели из стекловолокна на основе винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевом листе и сердцевине из вспененного ПВХ. Хотя винилэфирные полимеры не являются смолами для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмической промышленности. Панели имели открытую площадь диаметром 200 мм и заряжались взрывчатым веществом в непосредственной близости от панелей [60].Наблюдалось расслоение лицевых листов, сжатие сердцевины, фрагментация сердцевины и разрыв волокна [60], как показано в типичном примере на рис. 14.9. Также было выполнено конечно-элементное моделирование отклика панели. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к повреждению лицевой пластины.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 14.9. Фотография поперечного сечения взрывоопасной полимерной сэндвич-панели с лицевыми панелями из винилэфира из стекловолокна и сердцевиной из вспененного ПВХ (Импульс = 19.1 Нс, 10 г заряда ПЭ4) [60].

Ma et al. [61] изучали реакцию на взрыв алюминиевых сотовых сэндвич-панелей на основе FML-оболочек из базальтового волокна / алюминиевого сплава. Базальт был выбран из-за его превосходных механических свойств и экологических характеристик. Авторы исследовали несколько конструкций, основанных на различных конструкциях сотового заполнителя. Было показано, что эти армированные натуральным волокном конструкции обладают превосходной взрывостойкостью по сравнению с аналогичными панелями, изготовленными с использованием обшивки из алюминиевого сплава.Было также продемонстрировано, что ударопрочность сэндвич-панелей зависит от геометрических размеров мишени, класса ядра, а также от интенсивности взрыва.

Хотя большая часть опубликованных работ по взрывной реакции сэндвич-панелей сосредоточена на плоских ламинатах, лишь в ограниченном количестве работ исследовалось влияние взрывной нагрузки на изогнутые сэндвич-панели [62,63]. Лэнгдон и др. [62] исследовали влияние кривизны и направления нагрузки на реакцию на взрыв изогнутых стекловолоконных / эпоксидных ламинатов и сэндвич-панелей.Более низкие уровни импульса передавались, когда выпуклая сторона изогнутых панелей была ориентирована в сторону взрыва. Панели из ламината показали лучшие характеристики по сравнению с сэндвич-панелями эквивалентной массы, поскольку порог разрыва ламината был намного выше. Было рекомендовано увеличить толщину лицевого листа сэндвич-панелей, но не исследовалось. Ху Фатт и Сириволу [63] разработали аналитическую модель для прогнозирования реакции на взрыв неглубоких композитных многослойных конструкций с двойной кривизной.Здесь уравнения движения Лагранжа использовались для предсказания отклика оболочек с изотропным и трансверсально изотропным упругопластическим сердечником. Авторы провели подробное параметрическое исследование, в котором было показано, что взрывостойкость панелей с двойной кривизной увеличивается с уменьшением степени кривизны.

С точки зрения авиакосмической отрасли, работа, о которой сообщалось выше, указывает на важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях. Некоторые из важных соображений — это толщина лицевого листа, эквивалентность простых композитных ламинатов, технология покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Что такое сэндвич-панель? | Стеновые сэндвич-панели

Образец сэндвич-панели для отображения поперечного сечения

В самых общих чертах, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые склеиваются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии, от кровельных панелей до панелей пола и стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, что означает, что они сформированы из более чем одного типа материала.

Сэндвич-панели называют сэндвич-панелями из-за их конфигурации. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — как мясо.

---

Получите ценовое предложение для стеновых сэндвич-панелей!

---

Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик.Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно наиболее важны: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей.Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

---

Рейтинг STC

Начнем с рейтинга STC панели. STC , обозначающий класс передачи звука , относится к способности панелей снижать уровень шума, проходящего через них. Эта характеристика наиболее важна на предприятиях тяжелой промышленности или на любом предприятии, где работники должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC многослойной стеновой панели — это добавить дополнительные подложки, которые помогут поглощать шум. Для изготовления панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.

---

R-значение

Еще одной важной характеристикой сэндвич-панели является ее R-Value.R-Value — это общий термин для строительства и строительства, который относится к изоляционной способности материала или его способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам необходимо сделать изолирующую часть панели (сердцевину) как можно более толстой или сконструировать панель из другого материала сердцевины.

В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса / гипса.Глядя на ее конфигурацию, панель G / G имеет две гипсокартонные плиты 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистирольной сердцевины. Эта конфигурация предлагает значение R, равное 11. Однако мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.

Сэндвич-панели с повышенным показателем сопротивления теплопередаче можно встретить в более жарких и холодных средах, чем обычно.Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также будет хорошо удерживать внутреннее тепло внутри.

---

Класс огнестойкости

Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные акты могут использовать различные измерения для определения их огнестойкости. Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

Но вот краткое изложение…

Классификация панелей Panel Built Стандартная сэндвич-панель

Panel Built (гипс / гипс) имеет класс класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Тем не менее, для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожаротушения на 1 час .«1 час огнестойкости» — относится к сборке, способной выдержать стандартное (ASTM) воздействие огня на срок до часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает обводку из шланга, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

Между стеновой панелью класса A и классом огнестойкости в течение 1 часа компания Panel Built предлагает «негорючую» панель .Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится. На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты.Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.

---

Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой стенной системы перед другими?

---

Массовое производство с настройкой

Самым большим преимуществом, которое предлагает вам система сэндвич-панелей Panel Built, является экономия затрат на серийно выпускаемый продукт , который по-прежнему может оставаться очень гибким .

Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в зависимости от того, какой макет нужен конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее на другой материал. После этого пользовательская панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.

---

Невероятное удобство на рабочем месте

Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными из палки. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и промаркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Сборный характер нашей системы панелей, ваш проект может быть доставлен и установлен быстрее, чем традиционные методы строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.

---

Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша главная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов

---

Примеры стеновых сэндвич-панелей

Сэндвич-панель — Designing Buildings Wiki

Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника.Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

Облегченный сердечник удерживает две стороны в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные облицовочные системы использовались в течение значительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

Как правило, они производятся вне строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве наружной облицовки одно- и многоэтажных зданий, где от них требуется обеспечение устойчивости к атмосферным воздействиям, ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стенок отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Внешние поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими сэндвич-панели из горючего материала .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

поставляет несколько типов сэндвич-панелей и их характеристики

сэндвич-панели из полистирола

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола. Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении с помощью автоматической формовочной машины.

• Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
• Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства из-за высокой жесткости.
• Гибкость в использовании: Контролируется компьютером на непрерывной сборочной линии, длина может быть выбрана по вашему желанию.
• Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

сэндвич-панель из полиуретана

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола.Они склеиваются с помощью высокопрочного клея при высокой температуре и давлении с помощью автоматической формовочной машины.

• Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
• Большая нагрузка: Используется в качестве опорной конструкции и защитного устройства из-за высокой жесткости.
• Гибкость в использовании: управляемые компьютером на непрерывной сборочной линии, их длина может быть выбрана по вашему желанию.
• Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

Сэндвич-панели из минеральной ваты

Сэндвич-панели из минеральной ваты состоят из двухслойных атмосферостойких стальных пластин с цветным покрытием или других металлических пластин и минеральной ваты, которые являются лучшими огнестойкими материалами. Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, морозильным складам, цехам очистки и т. внешний вид.

ПУ сэндвич-панель

Характеристики сэндвич-панели PU:

1. Легкий вес: всего 10–14 кг / м2, установка удобна и гибка; Не требует крупногабаритных подъемных устройств, что снижает затраты на строительство.
2. Высокая интенсивность и большая жесткость обеспечивают пригодность для несущих конструкций, а также для несущих и защитных конструкций.
3. Хорошая сохранность температуры и теплоизоляция: Средняя теплопроводность 0,023 Вт / м. К.
4. Прекрасная огнестойкость: испытание национальным центром контроля качества для огнестойких строительных материалов, все его показатели соответствуют классам B1 и A по стандарту GB8624 соответственно.
5. Гибкое применение: поскольку непрерывная производственная линия контролируется компьютерной системой, длина указанных составных листов будет определяться и выбираться в соответствии с требованиями проектирования, условиями транспортировки и установки.
6. Можно выбрать разную толщину композитных панелей в соответствии с допустимой нагрузкой и расстоянием между прогонами.

Сэндвич-панель из полиуретана

Сэндвич-панель из полиуретана состоит из 2 слоев устойчивых к атмосферным воздействиям цветных стальных листов, и между двумя слоями из огнестойких материалов нанесены твердые формы полиуретана.
