ᐈ Нужно ли накрывать Инфракрасный пол полиэтиленовой пленкой? Ответ в статье

В последнее время наши клиенты после покупки инфракрасного теплого пола, при самостоятельном монтаже, задают вопрос «Нужна ли полиэтиленовая пленка поверх нагревательной?»

На нашем сайте в инструкции по монтажу пленочного пола под ламинат отсутствует информация относительно полиэтиленовой пленки, однако в сети интернет, особенно в YouTube присутствует не мало роликов, где мастера строго рекомендуют ее использовать.

Давайте вместе разберемся, нужна ли полиэтиленовая пленка сверху над пленочным полом, какие её преимущества и недостатки.

Полиэтиленовая пленка над пленочным полом – общие положения

Полиэтиленовую пленку иногда стелят поверх нагревательной непосредственно перед укладкой ламината. Нам известно несколько трактовок данного действия:

• 1. «Полиэтиленовая пленка нужна в качестве гидробарьера защищаемого ИК-пленку»

  Сомнительное применение, в первую очередь из-за того, что инфракрасная нагревательная пленка полностью герметична и незначительная влага повредить ее не сможет.

  К тому же, если вы используете качественную подложку под пленочный пол (например, полифом или Е-пекс), она уже имеет в своем основании гидробарьер, а сверху нагревательная пленка защищена самим напольным покрытием.

• 2. «Полиэтиленовая пленка нужна для того, чтобы не прорезать ИК-пленку ребром ламината при его установке и защелкивании в замок»

  На первый взгляд, в теории данная версия может показаться правдоподобной. Действительно, в процессе сборки ламината при защелкивании доски в замок, местами острое ребро доски может создавать излишние давление на ИК-пленку.

  Однако, если речь идет о качественной ик-пленке (не самой дешевой), то она весьма эластичная и плотная. На практике за 10 лет не было зафиксировано ни одного случая, когда бы при монтаже ламината или паркета, доской удалось прорезать нагревательную пленку, таких производителей как Hot-Film, Heat Plus, Rexva, Enerpia.

  В случае если вы укладываете самую дешевую (зачастую китайского производства) нагревательную пленку, мы рекомендуем использовать полиэтиленовую пленку сверху — для дополнительной механической защиты.

Также аргументированным оправданием использования полиэтиленовой пленки вместе с пленочным полом является функция дополнительного гидробарьера в случаях полного затопления квартиры (комнаты) в момент работы пленочного инфракрасного теплого пола.

В этом случае, такая конструкция будет более безопасна, если в этот момент люди находятся внутри квартиры. Однако такие ситуации на деле практически не встречаются.

Минусы от использования полиэтиленовой пленки поверх инфракрасного пола

К существенным минусам использования полиэтиленовой пленки поверх инфракрасной относится ухудшенная теплопередача между нагревателем и ламинатом. Именно поэтому наши специалисты никогда не используют в таких конструкциях полиэтилен.

Дело в том, что полиэтилен является дополнительной прослойкой ухудшающей теплопередачу от инфракрасной пленки к ламинату. В процессе эксплуатации (при нагреве и остывании) на полиэтилене могут сформироваться «волны».

И тут нужно понимать, что любой воздушный зазор между нагревательной пленкой и напольным покрытием (даже самый минимальный) в разы ухудшает теплопередачу между ик-пленкой и ламинатом и может способствовать незначительному локальному перегреву участков ИК-пленки, так как воздух является – теплоизолятором.

Другими словами, если полиэтилен не плотно пилягает к нагревательной пленки — эффективность обогрева снижается. Не плотное прилягание может образоваться из-за температурных расширений материала.

Когда стоит применять полиэтиленовую пленку вместе с инфракрасной?

Несмотря на то, что особой выгоды от использования полиэтилена при монтаже пленочного пола под ламинат — нету, в каталоге нашего интернет-магазина данный товар присутствует.

Дело в том, что полиэтиленовая пленка является обязательным слоем при монтаже пленочного пола под цементную стяжку. Более подробно об этой технологии читайте тут

Пленочный тёплый пол на балкон или лоджию

Вы застеклили и утеплили свой балкон или лоджию. Но зимою на таком балконе все равно будет довольно прохладно. Для поддержания комфортной температуры на балконе в холодное время года необходимо иметь источник обогрева. Отметим, что выносить радиаторы центрального отопления для этих целей считается незаконным. Наилучшим образом для этой цели подойдет применение электрического конвектора или инфракрасного пленочного теплого пола. О последнем поговорим подробнее.

Инфракрасные пленочные полы широко используются для обогрева всевозможных помещений. Они отличаются быстротой установки, не требующей применения стяжки и клея, к тому же они потребляют электроэнергии на 20% меньше чем их кабельные аналоги. Пленочные полы идеально подходят под такие напольные покрытия как: ламинат, паркетную доску, ковролин или линолеум.

Перед укладкой инфракрасной пленки — будущей основы теплого пола на балконе, необходимо подготовить и выровнять основание балконной плиты. Сделать это можно при помощи цементно-песчаной стяжки, наливных полов или, что наиболее распространено, выполнить устройство черновых полов по лагам с утеплением.

Для установки пленочного теплого пола на балкон или лоджию Вам потребуется приобрести монтажный комплект, в состав которого входят: термопленка, контактные зажимы, соединительные провода, битумная изоляция и инструкция по установке. Комплект подбирается в зависимости от площади, на которую будет укладываться теплый пол и величины потребляемой мощности. От величины мощности зависит температура нагрева теплого пола. Отдельно от монтажного комплекта необходимо приобрести терморегулятор и датчик температуры.

Для монтажа теплого пола на основание пола обязательно нужно уложить подложку с теплоотражающим эффектом, например, изолон толщиной 3-5 мм. Отражающий материал существенно снижает теплопотери. На подложку укладывается пленочный теплый пол и защитная пленка. Последним этапом укладки идет финишное напольное покрытие.

Монтаж электропроводки пленочного инфракрасного пола выполняется согласно имеющейся в комплекте инструкции. Структурную схему сборки можно увидеть на рисунке снизу.

Пленочный теплый пол

Основная причина повышенного спроса – невысокая цена.

Пленочные полы делятся на два типа:

Углеродный с резистивным нагревающим элементом, состоящим из параллельно соединенных углеродных полос. Полосы укладываются между двух слоев полимерной (как правило, лавсановой) пленки.

Биметаллический в виде тонкой полиуретановой пленки с двухслойным нагревательным элементом внутри. Нижний слой – сплав на основе алюминия, верхний – на основе меди.

Оба варианта просты в производстве и имеют невысокую себестоимость, что и влияет на весьма привлекательную цену теплого пола такого типа.

Кроме того, его можно использовать практически в любых условиях и под многие виды покрытий.

Пленочный теплый пол

Производители заявляют о следующих плюсах пленочных систем:

• Возможность использования в качестве основного или дополнительного отопления в помещениях всех типов;
• Использование для обогрева открытых площадок;
• Размещение термоплёнки возможно на полу, стенах и потолке помещения;
• Легкость и быстрота установки;
• Пленочный теплый пол можно собрать и уложить в другое помещение, если это необходимо;
• Данная система разработана специально как теплый пол под ламинат, линолеум, ковролин и прочие покрытия с низкой теплопроводностью

На первый взгляд — сплошные преимущества.

Однако, есть некоторые тонкости и минусы инфракрасного пленочного пола, которые следует учесть до покупки.

Пленочный теплый пол — недостатки

Лишение гарантии производителя на напольное покрытие

Производители таких напольных покрытий, как ламинат, линолеум, ковролин, паркетная доска, рекомендуют использовать с данными покрытиям теплый пол максимальной мощностью не более 100 Вт/кв. м. В случае же, если покрытие испорчено из-за несоблюдения данного правила, гарантия на него будет утрачена.

Мощность пленочных полов, как правило, составляет 140 Вт/кв. м и выше. А поэтому гарантия на покрытия при их монтаже не будет действовать.

Повреждение через напольное покрытие. Опасность удара током

Линолеум и ковролин – достаточно мягкие материалы, поэтому при укладке под них пленочного теплого пола нередко возникает проблема сильного точечного воздействия на пленку. Такое происходит, например, при установке на пол мебели на ножках или хождении по помещению в обуви на каблуках-шпильках.

При этом возможно повреждение защитного внешнего покрытия пленки и ее греющих элементов.

Пленочные полы не имеют заземляющего контура. Поэтому при их повреждении появляется опасность удара током. Особенно если на пол будет пролита жидкость.

Отсутствие заземления

Поскольку у пленочного теплого пола конструктивно отсутствует заземление, для безопасности подключать данную систему необходимо через устройство защитного отключения (УЗО) или через дифференциальный автомат.

По этой же причине его категорически не рекомендуют укладывать во влажных помещениях.

Невозможность укладки под плитку

Пленочный теплый пол «боится» агрессивной щелочной среды цемента, иначе говоря, разъедается и выходит из строя. Пленку нельзя укладывать в плиточный клей или стяжку – наиболее надежные варианты укладки, защищающие теплый пол от внешних воздействий. Поэтому и опасность повреждения от внешних механических воздействий велика.

Монтаж

Таким образом, укладка данного вида подогрева под плитку не используется в принципе. А ведь это наиболее эффективный вариант применения теплого пола.

Сложность монтажа

Монтаж пленочного теплого пола — достаточно сложная процедура, что связано с необходимостью квалифицированного подключения и правильного размещения нескольких контактных групп для соединения всех элементов с электросетью. Поэтому его установку лучше доверить специалистам. Ведь при монтаже своими руками, возможно, не получится надежно по всем правилам изолировать контактные группы, что при отсутствии в системе заземления небезопасно.

Надежность и долговечность

Инфракрасный пленочный теплый пол – система обогрева, появившаяся сравнительно недавно. Поэтому говорить что-либо о её долговечности и надежности пока не приходится. Еще не прошло достаточно времени, чтобы проверить, насколько его долговечность соответствует заявленному гарантийному сроку.

По запросу в поисковиках «пленочный теплый пол — отзывы» также нельзя составить однозначного мнения о данной системе. Наряду с хвалебными и положительными отзывами есть и резко отрицательные комментарии людей, купивших пленочный теплый пол и столкнувшихся с несоответствием заявленных вариантов применения и того, как его можно использовать на практике.

Таким образом, популярность инфракрасного теплого пола объясняется прежде всего активным маркетингом и доступной ценой.

В то же время, он имеет четко ограниченные возможности установки и эксплуатации, о чем стоит помнить при покупке.

Что нужно знать перед покупкой пленочных теплых полов: плюсы и минусы

Автор Марсель Сагитов На чтение 8 мин. Просмотров 22

По мере совершенствования материалов и технологий у разработчиков появляется возможность создавать отопительные устройства нового типа. В последнее время всё большую популярность приобретает плёночный тёплый пол. Эффективное и простое в эксплуатации оборудование не только позволяет поддерживать необходимую температуру в жилых помещениях. Оно дарит обитателям индивидуальных домов и квартир ни с чем не сравнимое чувство комфорта.

Принцип работы системы основан на способности некоторых материалов преобразовывать электроэнергию в тепло, генерируя инфракрасные (ИК) лучи. Чтобы запустить процесс теплопередачи, достаточно замкнуть электрическую цепь, щёлкнув выключателем. И не надо ждать, пока прогреется отопительный котёл, а жидкость, играющая роль теплоносителя, начнёт циркулировать по батареям.

Конструктивные особенности

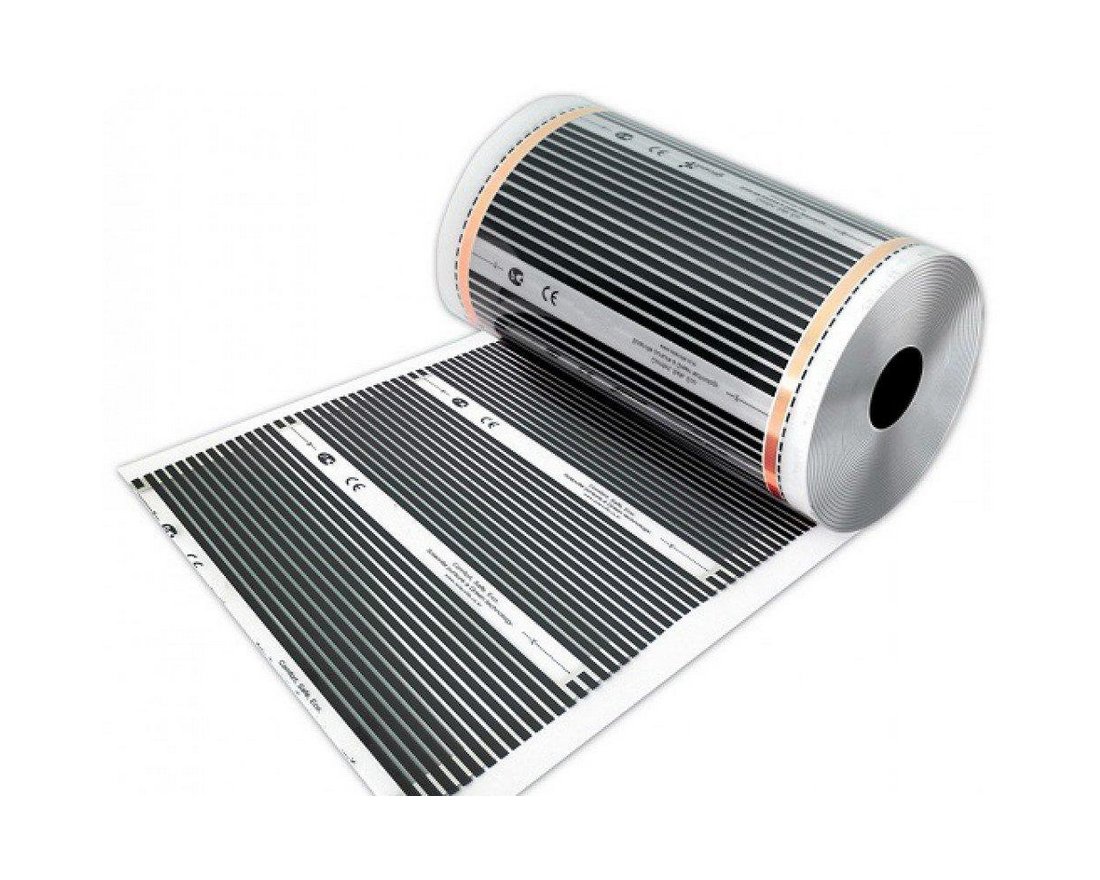

Устроен плёночный тёплый пол довольно просто.

Его генерирующие тепло элементы состоят из:

• Нескольких слоёв прочной полимерной плёнки, не только предохраняющей остальные компоненты от повреждений, но и являющейся основой, на которой закрепляются остальные комплектующие.
• Нагревательных полос, изготавливаемых из полупроводниковых материалов. Наибольшее распространение получила карбоно-графитовая смесь.
• Медных шин с серебряным напылением, соединяющих между собой нагревательные элементы.

Некоторые варианты исполнения дополнены антиискровой защитной сеткой. Толщина такого сэндвича, размещаемого непосредственно под напольным покрытием, не превышает 1 мм.

Кроме достаточного количества инфракрасной плёнки, для обустройства тёплого пола необходимы:

• Температурные датчики.
  Их количество выбирается с учётом площади и объёма помещения. Чем датчиков больше, тем точнее регулируется температура.
• Автоматический терморегулятор, изменяющий параметры тока, подаваемого на нагревательные элементы, в зависимости от выставленных параметров и получаемых данных. Наиболее сложные устройства могут программироваться на работу по выбранному алгоритму.
• Соединительные кабели, с помощью которых отдельные компоненты подключаются к электросети.

Большинство производителей продают оборудование в виде готовых комплектов, предназначенных для обогрева помещений определённой площади. В сопроводительных документах указывается ширина и количество погонных метров плёнки, максимальная мощность (в ваттах на 1 кв. метр) и средний уровень энергопотребления. Но существует возможность и покупки основы по метражу.

Особенности устройства плёночного тёплого пола позволяют сочетать такие системы обогрева с

разными видами напольных покрытий. Это могут быть:

• Ковролин.
• Линолеум.
• Ламинат.
• Паркетная доска.

Укладка теплого пола под паркетную доску

А вот для керамической плитки придётся подыскать иное технологическое решение. Используемые для её укладки клеящие составы плохо проводят инфракрасное излучение и содержат вещества, растворяющие полимеры. В результате, из-за повреждения плёнки, прогорают нагревательные полосы и случаются короткие замыкания.

Обладая базовыми навыками выполнения строительных работ и монтажа электрооборудования, можно уложить плёночный тёплый пол самостоятельно, не обращаясь за помощью к специалистам. Простейшая схема устройства и подключения системы обогрева показана на рисунке.

Обращаем внимание, что секции подключаются последовательно! Только в этом случае оборудование функционирует корректно.

Необходим точный расчёт

Пример проекта инфракрасного отопления

Перед покупкой комплектующих следует определиться с характеристиками системы отопления, произведя предварительные расчёты. Придётся учесть не только объём отапливаемого пространства, характерные для региона климатические условия и удельную мощность нагревательных элементов. Значение имеют:

• Толщина стен и перекрытий, а также характеристики материалов, из которых они изготовлены.
• Площадь остекления и особенности конструкции оконных рам. В сопроводительной документации добросовестные производители указывают параметры теплопроводности.
• Теплопроводящие свойства напольного покрытия укладываемого поверх ИК-плёнки.
• Наличие других, основных или вспомогательных систем обогрева.

К полученным цифрам добавляется запас, составляющий не менее 15% от общей мощности.

Популярные бренды

Следующий этап – выбор фирмы-производителя и конкретной модели плёночного тёплого пола. Судя по оценкам экспертов и отзывам пользователей, наиболее популярной является продукция фирм из Южной Кореи:

• Caleo. Компания специализируется на разработке и изготовлении инфракрасных отопительных систем. За короткий срок она закрепилась на рынке климатического оборудования и стала одним из признанных лидеров в своём ценовом сегменте.
• Eastec. Ещё один производитель, активно продвигающий свою продукцию в разных регионах нашей страны. Потребителям нравится не только хорошее качество предлагаемых товаров, но и их ценовая доступность.
• RexVa. Сделав выбор в пользу этого бренда, можно будет не только приобрести готовые наборы для монтажа, но и купить ИК-плёнку на отрез, доукомплектовав её по своему желанию.

Любопытно, что известная компания Electrolux, в каталоге которой тоже есть плёночные тёплые полы, изготавливает продукцию данной категории на предприятиях, также расположенных в Южной Корее. Но за раскрученный бренд приходится платить, и высокие цены заставляют многих покупателей искать товары по более демократичным ценам.

Основные параметры

Характеристики нагревательных элементов, выпускаемых тремя ведущими фирмами, для наглядности объединены в таблицу.

Модель	Толщина, мм	Мощность, Вт/кв. метр	Максимальная температура нагрева, °C	Гарантия, лет	Расчётный срок эксплуатации, годы
Caleo
Silver 150	0,4	150	45 — 80	15	50
Silver 220		220
Gold 170		170
Gold 230		230
Platinum 230		230		50
Eastec
Стандарт	0,338	220	60	1	15
Energy Save PTC
RexVa
Обычная термостойкость	0,338	220	110	25	25
Повышенная термостойкость			120

Уровень энергопотребления плёночных тёплых полов зависит от множества факторов. Указываемая на официальных сайтах производителей возможность экономии электроэнергии на 30, 50 и даже 60% в сравнении с аналогичной продукцией других марок остаётся под вопросом. Данных о сравнительных испытаниях, проводимых независимыми экспертами, нет.

Планировка и раскрой

Определившись с выбором, приступаем к планировке и раскрою. Нагревательные элементы не должны:

• Располагаться под неподвижной мебелью – стоящими на одном месте шкафами, столами, кроватями и т. п., либо крупногабаритной бытовой техникой.
• Прижиматься плинтусами и иными деталями фурнитуры, используемой для монтажа напольных покрытий. Расстояние до стен должно быть не менее 10 см.

Несоблюдение этих требований становится причиной перегрева и прогорания инфракрасной плёнки. Резать материал на куски можно только по нанесённой производителем разметке.

Подготовка основания

Закончив с раскроем, начинаем готовить основание под укладку плёночного тёплого пола. От того, насколько правильно и тщательно выполнена эта работа зависят эффективность и срок службы системы обогрева. Необходимо:

Только когда эти этапы работ выполнены, можно с чистой совестью приступать к главному.

Монтаж нагревательных элементов и дополнительного оборудования

Укладку плёнки следует производить в строгом соответствии с указаниями, оговорёнными в прилагаемой к товару технической документации. Единых норм не существует, поскольку технические требования у всех производителей разные.

После нарезки пленки, нужно обязательно заизолировать медные шины с обеих концов!

Можно дать лишь общие рекомендации:

• Укладывайте полосы материала так, чтобы сократить до минимума протяжённость электропроводки и число точек подсоединения проводов к основному и дополнительному оборудованию.
• Тщательно изолируйте места электрических соединений. Для этой цели хорошо подойдёт битумная изоляция.
• Размещайте датчик температуры (если он один) ближе к центру помещения. Так он будет передавать более объективную информацию.
• Располагайте терморегулятор в доступном месте, чтобы не возникло проблем, если в процессе эксплуатации возникнет необходимость в перепрограммировании или замене устройства.
• Подбирайте тип и сечение проводов с учётом общей мощности системы обогрева.

Закончив монтаж, запустите оборудование в тестовом режиме и убедитесь, что все компоненты функционируют нормально.

Также, для наглядности, посмотрите видеоинструкцию:

Укладка напольного покрытия

Даже когда на ИК-плёнку настилается ламинат, целесообразно защитить плёнку от механических повреждений, уложив поверх неё полиэтиленовую пленку, листы фанеры или ДВП толщиной 3 мм или более. Ну а если в качестве материала отделки выбраны линолеум или ковролин, это следует сделать обязательно. Понятно, что это дополнительные расходы, но они оправданы.

Достоинства и недостатки

Как и у любого сложного инженерного оборудования, у плёночных тёплых полов есть свои сильные и слабые стороны, о которых следует знать прежде, чем принимать окончательное решение об установке подобной системы обогрева. К их достоинствам принято относить:

• Простой монтаж. Правда, как становится ясно из вышесказанного, эта простота относительная.
• Низкую стоимость материалов. Дело не только в том, что сами расходники стоят недорого. Нет нужды приобретать сухие смеси, необходимые для укладки конструктивных элементов в стяжку.
• Экономию свободного пространства. Благодаря малой толщине плёнки расстояние между полом и потолком уменьшается незначительно.
• Безопасность для здоровья. Инфракрасные источники тепла не сушат воздух и не генерируют индуктивные токи.

Но, ни в коем случае нельзя забывать и о недостатках, наиболее существенными из которых являются:

• Большой уровень энергопотребления. Если это единственная система отопления, средний расход электроэнергии составит порядка 1,5 кВт/час для комнаты площадью 20 кв. метров.
• Быстрое остывание после отключения электричества. Это ведь не массивные чугунные радиаторы и не печь, способные сохранять тепло часами.
• Необходимость размещения мебели и иных предметов интерьера в строгом соответствии с планировкой нагревательных элементов. Просто взять и купить шкаф побольше, или заменить полутора спальную кровать на двухспальную, не получится.

Всё это желательно учесть заранее. И если данная статья помогла вам принять окончательное решение относительно целесообразности установки плёночных тёплых полов, значит, она выполнила своё назначение.

Полезно2Бесполезно

Пленочный теплый пол для дома: отзывы, расход электроэнергии

Полы с подогревом уже давно перешли из разряда новинок в комфортный атрибут современной жизни. Такая разработка подарила массу возможностей. При обустройстве используются разные конструкции: водяные устройства или модели с электронагревателями. Но все более популярным становится пленочный теплый пол. Отзывы, расход электроэнергии и некоторые нюансы самостоятельного монтажа мы разберем в сегодняшнем обзоре. Ведь с помощью пленки можно обогреть разные поверхности, например горизонтальные, вертикальные и даже крышу. При его использовании нагрев выполняется с помощью излучения определенных частот.

Пленочная конструкция гарантия того, что ноги всегда будут в тепле

Содержание статьи

Пленочный теплый пол: области применения

Разберемся, в каких случаях применяется необычная технология ИК. Теплый пол оснащен двухслойной пленкой между двумя прослойками излучателей. Они подключаются по параллельной схеме, и даже если один из излучателей выходит из строя, то устройство работает.

Монтаж пленочного материала отличается простотой

Конструкции используются как для разных организаций, так и в частном строительстве. Применяют данный материал не только в жилых комнатах, но и для бассейна, ванной или сауны. Подходит такой вариант и для жителей многоквартирных домов, так как на высоких этажах трубы могут быть более холодными. Излучение считается полностью безопасным, что позволяет применять его для жилых комнат. Можно использовать нагревательную пленку и для обустройства сауны, что считается очень полезным для здоровья. Применяется напольный материал и в сельском хозяйстве, например, для выращивания цыплят. Кроме того, пленка применяется для защиты взлетно-посадочных линий от обледенения.

Пленочная конструкция часто используется как дополнение к основному отоплению

Излучатели выпускаются  в форме рулонов, что удобно для применения любого покрытия. Термостат является обязательным компонентом системы, который идет в комплекте, если купить теплый инфракрасный пленочный пол. Это устройство фиксирует показатели датчиков, что позволяет регулировать нужный нагрев.

Схема подключения пленочной системы

Из технических характеристик у теплого пола стоит отметить следующие показатели:

• мощность зависит от определенной пленки и варьируется в пределах 150÷400 Вт/кв.м;
• небольшое выделение электромагнитного поля;
• материал отличается тугоплавкостью;
• показатель длины излучения – 7÷20 мкм.

В таблице представлены сравнительные характеристики с аналогичными конструкциями

К сведению! Если вы хотите использовать пленку как единственный вариант обогрева, то она должна покрывать более 70% всей площади. Ее не используют как единственный способ отопления в слишком морозных регионах.

Состав системы пленочного теплого пола

Пленочный пол состоит из карбоновой смеси, которая запакована в пленку из полиэстера. Между двумя прослойками располагается углеродная наноструктура, способствующая выработке инфракрасного излучения. Элементы углеродного материала соединяются при помощи меди. При прохождении тока через эти элементы происходит нагрев поверхности всех предметов в радиусе излучения.

Основные элементы теплого пола

ИК пленка выполняется из плотного полимера, который обладает прекрасными звукоизоляционными качествами и противопожарными свойствами. Между двумя слоями находятся нагревательные элементы. Они могут быть сделаны не только из углерода, но и быть биметаллическими. Стоит учитывать, что материал с биметаллическим нагревателем не используется под керамическую плитку.

Конструкционные особенности теплого пола

Система работает от электрической сети. По краям размещаются проводники, к которым подключаются провода от источников питания. В комплект обязательно входит термостат. Он позволяет контролировать степень нагрева с помощью датчиков.

Принцип действия системы пленочного теплого пола

При использовании технологии инфракрасного пола не придется кардинально менять обстановку. Все элементы подогрева закладываются под декоративное покрытие, например, под ламинат или под линолеум. При такой технологии не понадобится переделывать стяжку.

Особенностью системы является то, что излучение в инфракрасном спектре способствует нагреву непрозрачных предметов. При этом сами компоненты системы не нагреваются. Процесс нагрева происходит, благодаря такому явлению, как конвекция: передача тепла происходит предметам помещения, а не воздуху.

Принцип действия системы следующий:

• Внутри пленки находятся полоски из графита и медно-серебряные проводники. Ток проходит к полоскам, в результате чего и образуется инфракрасное излучение;
• терморегулятор осуществляет контроль работы системы, а также с его помощью можно запускать определенные режимы;
• температурный датчик не допускает перегрева пленки.

Особенности работы инфракрасного устройства

Основные технические характеристики: расход электроэнергии

Каждый год электроэнергия становится все более дорогой, поэтому владельцев автономных отопительных систем очень волнует вопрос ее расхода. Чтобы узнать данный показатель необходимо провести расчеты. Вот какие параметры оказывают влияние на расход электроэнергии:

Сравнительная характеристика систем обогрева

Об особенностях вычисления и реальном опыте расхода электроэнергии для пленочных теплых полов можно прочитать в отзывах пользователей. Если материал используется, как дополнительное отопление, то на каждый квадратный метр обогревающего оборудования приходится до 150 Вт в час. А если в качестве основного источника тепла, то расход варьируется в пределах 200÷250 Вт в час. Другими словами, для обогрева помещения площадью 20 кв.м только лишь теплым полом за сутки будет израсходовано 96÷120 кВт электроэнергии. Немало в пересчете на месяц и рубли.

Виды пленок для теплого пола

Для теплого пола используется два типа пленок:

• инфракрасные – графитовые или карбоновые;
• биметаллические конвективные с медью и алюминием.

Обе разновидности объединяет исполнение. То есть нагревающие части располагаются внутри запаянной пленки. Но длина волн будет различаться: тепловой и ИК диапазон.

ИК пленка с биметаллом

Пленочный инфракрасный теплый пол: особенности материала

Перед покупкой материала стоит разобраться в основных его характеристиках. Данные нужны, чтобы правильно рассчитать мощность, правильно выполнить разметку основания  и распланировать размещение полотен.

Вот стандартные показатели обогревающей пленки:

• ширина рулона – 50÷100 см. В жилых помещениях применяются варианты 50÷60 см. Для офиса, бани или промышленного объекта подойдет вариант 70÷100 см;
• длина полосы может варьироваться в пределах – 6÷50 см. Если помещение слишком длинное, то можно сделать раздельное подключение. При этом устанавливается два терморегулятора. В этом случае применяется бытовая однофазная электросеть;
• максимальный показатель мощности составляет 150÷230 Вт/кв.м;
• температура плавления — 210÷250°С.

Состав пленочного материала

Преимущества и недостатки пленочных теплых полов

Пленочная технология обогрева имеет следующие плюсы:

• эффективное расходование электроэнергии;
• равномерный прогрев;
• исключение перегрева или переохлаждения;
• снижается запыленность помещения;
• не требуется специальное обслуживание;
• излучение электромагнитного поля сводится к нулю;
• не перегорает кислород в воздухе;
• при переезде пленку можно демонтировать;
• устанавливается под любую поверхность;
• не оказывается воздействие на влажность помещения;
• высокий показатель теплоотдачи;
• простота укладки.

При правильном монтаже у такого покрытия масса достоинств

Стоит отметить и некоторые минусы:

• требуется соблюдать правила подключения системы;
• не рекомендуется применять, как основное отопление;
• нет устойчивости к механическим воздействиям.

К сведению! Укладка материала производится без формирования бетонной стяжки. На процесс монтажа уходит немного времени.

Инфракрасная пленка для теплого пола: основные виды

Инфракрасные пленки в зависимости от нагревательного элемента бывают биметаллическими и углеродными.

В углеродном покрытии нагревательные детали выполнены из карбонового волокна. Это углеродная масса со специальными добавками. Углеродный материал используется как для горизонтальных, так и для вертикальных поверхностей. Пленку можно комбинировать и с другими материалами. К минусам покрытия относится его дороговизна. Пленки с графитовым напылением особенно прочные и могут прослужить долгое время. Покрытие выполняется из лавсановой пленки.

Рулоны инфракрасного покрытия

Как альтернативный вариант применяется биметаллическая пленка. Нагревательный элемент представлен медным и алюминиевым слоем. Покрытие выполняется из эластичной полиуретановой пленки. Пленку с биметаллическим составом нельзя использовать для укладки под керамическую плитку. Кроме того, режим нагрева не рекомендуется выставлять более 27 градусов. При постоянном перегреве пленка может деформироваться.

Саморегулируемая пленка

Пленки классифицируются в зависимости от показателя мощности:

• материал с мощностью 130÷160 Вт/кв.м подходит для обогрева небольшой площади и под облегченные напольные покрытия;
• 170÷220 – может использоваться для укладки под плитку и керамогранит, а также для просторных помещений;
• более 220 – для обустройства теплого пола в промышленных зданиях.

Выбирая материал по мощности, необходимо учитывать и высоту потолков.

Особенности укладки пленочного теплого пола под различные покрытия

Перед монтажом пленки нужно выполнить расчет и сделать проект раскладки. Сначала выполняется план помещения и отмечаются места для установки мебели. Приступая к монтажным работам, нужно заранее узнать особенности укладки материала с учетом напольного покрытия.

Особенности установки варьируются в зависимости от вида финишного материала

Пленочный теплый пол под ламинат

Ламинат — популярное покрытие, которое само по себе достаточно теплое и приятное. Но установка теплого пола поможет создать более комфортные условия в помещении без избыточной влажности.

Преимуществом применения данной технологии является то, что при монтаже пленочного теплого пола под ламинат не требуется стяжка. Как происходит процесс можно посмотреть на видео ниже:

Важное требование к укладке инфракрасного пола – ровное основание. Важно, чтобы на деревянном основании не было щелей или деформаций.

Монтаж под ламинат

Паркет

Паркетная доска является достаточно хрупким материалом. При ее использовании запрещается прогревание более, чем на 27 градусов. Если применяется лаковое покрытие, то оптимальная температура – 21 градус.

При сочетании покрытия с системой «теплый пол» необходимо равномерно прогревать все планки, а доски должны быть из устойчивых к высоким температурам материалов.

Укладка под паркетную доску

Теплый пленочный пол под линолеум

Линолеум – замечательный вариант, так как недорогой и очень практичный. Данный материал легко вписывается в интерьер и за ним просто ухаживать. При использовании пленочного пола следует выбрать многослойный линолеум. Материал должен быть устойчивым к механическим воздействиям, деформациям и выцветанию. Но покрытие  с толстым теплоизоляционным слоем не подойдет, так как оно сделает полы более холодным. Хорошим выбором станет линолеум не очень большой толщины, но с устойчивостью к нагреванию.

В таблице представлен пошаговый монтаж  пленочного теплого пола под линолеум:

Теплый пленочный пол под плитку

Для плитки больше подойдут кабельные маты. Прежде чем установить теплое покрытие нужно сделать выравнивание и утепление пола.

Укладка пленки под плитку отличается от метода укладки под линолеум или ламинат. Пленочный материал может укладываться на имеющуюся основу сухим способом или на новую стяжку. При этом черновой пол, куда выполняется монтаж, должен быть ровным.

В некоторых случаях плитку укладывают на пластины из стекломагнезита или гипсоволокна. На инфракрасное полотно стелется полиэтилен, а затем листы, на которые монтируется керамика.

Монтаж теплого пола под плитку

Подключение пленочного теплого пола к сети

Пленку следует прикрепить к основанию с помощью скотча. Во время монтажных работ не стоит ронять на покрытие тяжелые предметы или сильно ходить по нему. Далее вам пригодится информация, как подключить инфракрасный теплый пол.

В подложке необходимо сделать углубление для размещения клемм, проводов и термодатчика.

Подключение выполняется следующим образом:

• к медной шине подсоединяются зажимы;
• монтируются провода. При этом соблюдается требование параллельного подключения. Можно использовать провода разного цвета но лучше с маркировкой;
• по центру нагревающей полосы монтируется термодатчик;
• все места соединений изолируются. К клеммам присоединяются гудроновые накладки.

Схема подключения к сети

Установка терморегулятора

Начать монтаж теплых полов рекомендуется с установки терморегулятора. Его монтируют на стене на высоте не ниже 30 см. Прибор устанавливают в стандартную коробку, под которой просверливают отверстия. При этом применяют дрель со специальной насадкой.

Схема подключения прибора

Основные положения безопасности при монтаже теплого инфракрасного пола

Есть определенные правила безопасности, которые следует соблюдать:

• нельзя подключать к сети рулон с пленкой;
• во время установки сеть должна быть обесточена;
• термопленка не должна касаться коммуникаций или арматуры;
• не стоит выполнять монтаж на участках с большим риском попадания влаги;
• нельзя заламывать, перерезать и перегибать пленку;
• установку следует производить при плюсовой температуре;
• запрещено размещать покрытие рядом с отопительными приборами;
• при монтаже не используются шурупы или гвозди.

Резистивный пленочный пол — что это?

В резистивных кабелях тепло производится при прохождении по проводнику из алюминия или меди. При этом проводник состоит из множества тонких полос, запаянных в слои полимерной пленки. Расстояние между полосами не более 1 мм. Ток к проводнику подводится при помощи шин, которые располагаются сбоку.

Резистивные пленки устанавливаются только сухим бом, поэтому их не применяют под плитку.

Резистивная пленка

Обзор лучших производителей пленочных теплых полов

Множество компаний предлагают ИК – пленку. Стоит отметить некоторые из них:

• Caleo – корейская компания, предлагающая самые простые покрытия и ультрасовременные пленки с системой саморегуляции. Продукция данной компании предназначена для укладки сухим способом;
• Rexva предлагает пленки из углеродных полос стержней с полиэстерным покрытием высокой прочности. Тонкую пленку можно использовать не только для пола, но и для стен или потолка;
• Heat Plus производит сплошную термопленку и «полосатую». Карбон равномерно наносится на полиэстерную основу, что позволяет увеличить площадь нагрева.

Если вы не решили, какой компании приобрести пленочный теплый пол, почитайте некоторые отзывы на одном из популярном ресурсов:

Отзыв, Duduvanchik: Инфракрасный пленочный теплый пол Caleo — Пользуемся редко, но вещь стоящая.

Достоинства: Греет

Недостатки: Долго разогревается

Кода начинали делать ремонт — я как-то даже не задумывалась о теплом поле. Тем более, что в качестве напольного покрытия мы выбрали пробку, а под нее теплые полы не стелят — она и так теплая.

Подробнее на Отзовик: http://otzovik.com/review_3950669.html

Отзыв, Egorya 17, Мурманск: Инфракрасный теплый пленочный пол «ТермоДАР» — Теплое чудо!

Достоинства: дает тепло

Недостатки: не обнаружено;

В нашей квартире зимой было очень холодно, т. к. две комнаты находятся над аркой мы в них просто замерзали. И вот мы делали ремонт и нам посоветовали этот теплый пол. И теперь у нас в комнате тепло и уютно. Дети и мы ходим босиком и не боимся замерзнуть, а особенно приятно в периоды когда отключают отопление просто здорово.

Подробнее на Отзовик: http://otzovik.com/review_246811.html

Как выбрать и купить пленочные теплые полы — цены, каталоги

В таблице представлены цены на инфракрасный пленочный теплый пол от некоторых производителей. С ее помощью вы получите какое-то представление о существующих на рынке предложениях.

Надеемся, что наш обзор поможет вам сделать правильный выбор. Теплый инфракрасный пол станет превосходным дополнением к основной отопительной системе. А при правильном монтаже прослужит долгие годы.



Предыдущая

ИнженерияДренажные трубы для отвода грунтовых вод: назначение, виды, особенности монтажа

Следующая

ИнженерияБесшумный вентилятор в ванную комнату: особенности, виды и порядок монтажа

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Пленочный теплый пол — описание, как выбрать и установить своими руками!

Теплые полы – это возможность повысить показатели комфорта и уюта в любом помещении. Действительно, куда приятнее ступать по подогретому напольному покрытию, какого бы типа оно не было, чем по холодному, что особенно актуально в периоды сезонного похолодания – например, осенью. Да и зимой, и летом такой пол принесет немало пользы. Особо популярным является пленочный теплый пол – он прост в монтаже и удобен в использовании, а главное – при его обустройстве не нужно возиться со стяжкой.

Пленочный теплый пол

Содержание статьи

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.04.05-91

Таблица. Некоторые характеристики нагревательного элемента.

Параметр	Значение
Ширина рулона пленки	50-100 см
Длина материала в 1 рулоне	50 м
Толщина материала	0,2-0,4 мм
Мощность (потребление)	25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента	30-50 градусов

Технические характеристики

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

1. Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.

   У пленочного пола есть свои преимущества и недостатки

2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
3. Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
4. С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.

   Монтаж пленочного пола ничего сложного собой не представляет

5. Такие системы нагреваются очень быстро, прогрев идет равномерно.
6. Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

   Пленочный теплый пол выгодно отличается от обычного отопления

На заметку! Главное достоинство этого пола в том, что его можно монтировать под абсолютно любые варианты напольных покрытий, не обустраивая тяжелую цементную стяжку, что значительно упростит жизнь. Главное, чтобы монтаж полов был «сухим».

Но и недостатки у материала, как было выше сказано, есть. Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем.

1. Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
2. Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

   Как резать пленочный теплый пол

3. Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
4. Это – не дешевая система подогрева.
5. Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

На заметку! Говорят, что средний срок службы такого подогрева составляет 25 лет. Хотя производители гарантируют работу системы в течение всего 10-20 лет.

ИК пленка прослужит минимум 10-20 лет

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

На заметку! В некоторых условиях пленка может быть использована в качестве аварийного варианта обогрева. Например, в случае разрыва водопроводных труб такой пол может спасти положение проживающих в доме жильцов. Главное, чтобы в доме было электричество.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

На заметку! Чаще всего в квартирах и домах ИК система теплых полов обустраивается в ванных комнатах и на кухнях – там, где часто укладывается холодный плиточный пол.

Последовательность действий при установке

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы. Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны. Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится. Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться.

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м². Идеальный вариант для дополнительного подогрева полов.
2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м².
3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м².
4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м².

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала. Для примера: если мощность пленки составляет 220 Вт/м², то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

На заметку! Регулировать полы по температуре можно автоматически при помощи термодатчика и термостата. То есть, например, при достижении полом установленной температуры в 26 градусов термодатчик среагирует на этот показатель и передаст сигнал термостату, который отключит нагрев. Автоматически пол включится, когда пленка снова остынет. Так что расход будет в серьезной степени зависеть не только от мощности полов, но и от частоты их включений.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м². Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3. Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.). Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м², которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м². Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Внимание! Мощность пленочного пола важно знать, чтобы не допустить перенапряжения системы и выхода ее из строя.

Монтаж и подключение

Перед началом монтажа желательно сделать наброски схемы укладки, то есть примерно расположить отрезки пленки так, как они будут лежать на полу. Важно соблюсти все нужные расстояния, отступы от стен и т. д. Отступать от стен и других систем обогрева нужно на 10-20 см. Между самими полосами свободное пространство должно быть не более 5 см.

Схема подключения

Рассмотрим, что понадобится для монтажа теплого пола на участке 8,6 м².

Таблица. Что понадобится?

Что нужно?	Характеристики
Подложка	Лучше всего взять изолон толщиной не более 0,5 мм, площадь – 10 м2. Материал нужен для дополнительной теплоизоляции и для того, чтобы смягчить механическое воздействие на пленку в процессе эксплуатации.
Полиэтиленовая пленка	Желательно ее уложить для дополнительной гидроизоляции  в случае случайной протечки воды. Размер – точно такой же, как и у изолона по площади. Толщина – около 50 мкм.
Модульный бокс	Достаточно на 4 модуля.
Выключатель	Лучше взять автоматические на 10 ампер.
Зажимы-клипсы	Это соединительные элементы, которые помогут сделать отдельные куски пленки единой системой. Берется по 2 шт. на один нагревательный мат. Всего – 10 шт., 2 зажима берутся про запас.
Провода ПуГВ	Два отрезка красного и синего цветов. Достаточно 10 м длиной.
Скотч	Нужен обычный – для скрепления отдельных элементов подложки, и битумный – для изоляции электроэлементов.

Зажимы для пленочного теплого пола

Итак, рассмотрим, как же будет происходить монтаж ИК пленки.

Шаг 1. Для начала следует тщательно очистить поверхность чернового пола от мусора и выровнять ее. Если после очистки пол ровный, то дополнительно выравнивать его не придется. Но в отдельных случаях понадобится изготовление цементной стяжки или заливка самовыравнивающейся смеси.

Пол нужно выровнять и очистить

Шаг 2. Далее следует определить на поверхности пола места укладки пленки. Для удобства можно нанести разметку прямо на поверхность чернового пола. Стоит помнить, что пленка монтируется только на свободные от мебели и других предметов интерьера пространства.

Разметку можно наносить прямо на черновой пол

Шаг 3. Также нужно заранее выбрать место для установки терморегулятора. Он должен располагаться в доступном месте. В стене от него до пола нужно выполнить неглубокую штробу, куда будут уложены провода, находящиеся внутри защитной гофры. К этой системе будет подключаться датчик терморегулятора. Также можно использовать кабель-каналы для того, чтобы спрятать провода.

Место для терморегулятора нужно выбрать заранее

Шаг 4. Затем на всю площадь пола нужно постелить подложку или теплоизоляционный материал. Отдельные полосы нельзя укладывать внахлест, только параллельно друг другу. Соединить между собой их можно при помощи обычного бытового скотча. На деревянной поверхности можно закрепить этот материал при помощи степлера. На бетонный пол приклеить подложку можно при помощи двухстороннего скотча.

Полосы материала укладываются параллельно

Крепление степлером

Стыки проклеиваются скотчем

Шаг 5. Далее можно приступать к укладке самой пленки. Ее требуется раскатать на нужной площади, предварительно нарезав на отдельные отрезки. Важно помнить, что отрезать пленку можно только по специально намеченным линиям, которые располагаются на расстоянии 17,4 см друг от друга по всей длине материала. В другом месте пленку резать нельзя. Материал раскладывается на основании медной полосой вниз. Также следует проследить, чтобы полосы пленки располагались на расстоянии от стен в 10 см.

Укладка ИК пленки

Отрезать пленку можно только по специально намеченным линиям

Шаг 6. Полосы пленки нужно зафиксировать скотчем. Достаточно склеить их между собой, чтобы они не двигались отдельно друг от друга.

Полосы фиксируются скотчем

Шаг 7. Далее требуется заизолировать битумным скотчем места разреза в области расположения медной полосы. Изоляционный материал должен закрыть весь срез в этой области.

Место разреза в области расположения медной полосы изолируется битумным скотчем

Еще одно фото процесса

Шаг 8. Затем в местах будущего подсоединения проводов нужно установить зажимы в области медной шины. Одна сторона зажима должна входить внутрь термопленки, а вторая – снаружи поверх медной полосы.

Устанавливается одна часть зажима

Сторона зажима установлена

Вторая часть зажима крепится поверх медной полосы

Шаг 9. Далее требуется зажать зажимы плоскогубцами.

Зажим зажимается плоскогубцами

Шаг 10. Затем внутрь зажимов нужно вложить предварительно зачищенные концы отрезков проводов для соединения. Фиксировать провода внутри зажима нужно также с помощью плоскогубцев, зажимая элементы.

Концы проводов вставляются внутрь зажима

Фиксация проводов плоскогубцами

Шаг 11. Далее нужно заклеить зажимы двумя кусочками битумной изоленты, закрыв зажимы сверху и снизу.

Каждый зажим нужно заклеить двумя кусочками битумной изоленты

Приклеивается второй кусок

Шаг 12. Теперь можно подключать терморегулятор. Датчик температуры входит в его комплектацию. Данный датчик нужно установить на черную полосу на пленке под ней, зафиксировав битумной изоляцией сам датчик.

Установленный термодатчик

Еще одно фото датчика температуры

Датчик фиксируется битумной изолентой

Шаг 13. В изолоне на месте расположения датчика нужно сделать небольшой вырез, чтобы полы в этом месте остались ровными после окончания монтажа. Такие же вырезы делаются и в области зажимов.

Вырез в месте расположения датчика

Такие же вырезы делаются и в области зажимов

Шаг 14. Сами провода, идущие от теплого пола, можно проложить также в небольшие углубления в изолоне и зафиксировать обычным скотчем.

Провода фиксируются обычным скотчем

Шаг 15. Теперь можно подключить провода к терморегулятору. Важно следовать указаниям в инструкции к использованию прибора. Далее терморегулятор нужно закрепить на стене.

Подключение проводов к терморегулятору

Процесс подключения

Шаг 16. Затем систему нужно протестировать на работоспособность. Для этого ее нужно включить и проверить, нагреваются ли все элементы. Перед первым включением важно убедиться, что все контакты заизолированы и все сделано правильно.

Первое включение системы

Проверка системы на предмет работоспособности

Внимание! До момента укладки чистового напольного покрытия ходить по пленке нужно аккуратно, чтобы не повредить ее.

Цены на инфракрасный теплый пол «Калео»

инфракрасный теплый пол калео

Видео – ИК пол. Монтаж

Пленочный теплый пол выигрывает у других систем нагрева почти по всем параметрам. Именно поэтому ему отдают предпочтение многие люди, проживающие в квартирах и делающие ремонт. Работы, связанные с его монтажом, провести не сложно. Главным залогом здесь станет внимательность и осторожность.

Пленочный теплый пол под ламинат. Укладка пленочного теплого пола под ламинат

Существует много вариантов напольного покрытия, которые сегодня используются при строительстве и ремонте. Особой популярностью среди всего изобилия пользуется ламинат.

Помимо своей эстетической красоты, материал вполне доступный и его могут позволить себе семьи с любыми доходами. Этот вариант покрытия имитирует деревянную поверхность, благодаря чему в доме создается более уютная и комфортная обстановка. Ламинат состоит из композитного материала, который по своим характеристикам имеет не такую теплую основу, как древесина. Однако благодаря пленочным теплым полам из инфракрасной пленки можно обойти этот момент при использовании ламинатного напольного покрытия.

Теплый пол с применением пленки – это оптимальное решение для квартир и домов с централизованным отоплением. Такой вариант обогрева не требует подключения к централизованной системе и его можно установить самостоятельно не прибегая к помощи специалистов.

Существует много вариаций теплых полов, однако именно пленочные лучше всего подходят для ламината. Простота монтажа позволяет все виды монтажных работ проводить самостоятельно, что в итоге поможет экономить время и деньги.

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста. Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов. Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр. Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе. На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 ватт. Для такого помещения понадобится 5 полосок по 4.8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо. Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку. Информация о марке ламината имеется в инструкции или же на упаковке. Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

Подготовка поверхности

Самое первое, что стоит отметить, тот факт что укладка пленочного теплого пола под ламинат не требует использование цементных смесей и растворов. При наличии ровного пола никаких «мокрых» работ проводить не придется. Также стоит отметить, что пленочный теплый пол можно самостоятельно сделать за один день, при этом, не прибегая к помощи специалистов.

Перед тем как установить пленочный теплый пол под ламинат нужно проверить поверхность бетонной основы на наличие неровностей. Если неровности имеются, то их необходимо удалить, чтобы поверхность получилась ровной.

Вторым этапом подготовки считается уборка различного строительного мусора и пыли. Производится такая очистка при помощи домашнего пылесоса и щетки. После проведения всех подготовительных работ можно приступать к самой процедуре укладки ИК пленки.

Укладка термоизоляции

Для эффективной работы теплого пола и уменьшение потерь температуры, важно сделать качественную теплоизоляцию пола. Термоизоляция производится по всей площади помещения, а не только в тех местах, где будет установлен теплоноситель. Самым оптимальным вариантом термоизоляции считается фольгированная или металлизированная пленка, которая отражает тепло направленное вниз пола.

За счет использования такой подкладки можно существенно повысить эффективность отопительной пленки, и минимизировать потери тепла. Существует несколько вариантов теплоизоляции, она может быть в виде рулона или плит, поэтому можно подобрать оптимальное решение в соответствии с предпочтениями и стоимостью.

В местах стыка термоизоляционного материала можно использовать скотч, чтобы обеспечить хорошее соединение. По окончанию подготовительных работ можно укладывать пленочный теплый пол под ламинат.

Установка датчика температуры

Датчик температуры пола указывает температуру нагрева пленки, поэтому он является неотъемлемым атрибутом ваших теплых полов. Чтобы он давал правильные и точные показатели его стоит правильно расположить и установить. В основном устанавливается датчик в местах с минимальным воздействием на поверхность.

Приклеивается он на нижней части нагревательного элемента битумной изолентой. Специально под датчик на поверхности пола можно сделать канавку или углубление, чтобы после установки ламината поверхность была ровной и без изъяна.

Укладка пленочного теплого пола под ламинат

Когда начинаете устанавливать пленку, важно помнить, что медная полоска должна находиться внизу. Верхняя часть пленки должна быть матовой, а не блестящей. На качество работы отопительного элемента – это не влияет, ведь тепловое излучение идет на обе стороны пленки, однако зажимы, имеющиеся в кленке, могут создавать неровности, и во избежание этого неудобства, материал стоит укладывать лицом в них. Правильно выполненный монтаж пленочного теплого пола, создаст идеально ровную поверхность.

В соответствии с разметкой нужно будет обрезать пленку в соответствии с планом расстановки. Если вы выполняете монтаж самостоятельно, то для удобства желательно, чтобы контакты на пленке были развернуты к одной стене, где установлен терморегулятор, такое расположение будет более удобным при подключении. ИК полотно не должно соприкасаться между собой, расстояние между полосками пусть будет несколько сантиметров.

Разложенный пленочный материал фиксируется между собой скотчем, чтобы минимизировать вероятность сдвига.

Подключение проводов к пленке

После того как инфракрасная пленка разложена и скреплена, самое время переходить к подключению с кабелем питания. На медный элемент пленки крепится специальная клипса-контакт. Одна часть клипсы прижимается к медной полоске, а вторая в верхней части пленки. При закреплении контакта лучше использовать пассатижи, для обеспечения надежной фиксации.

Установка клипс производится на всех термо-полосках и кабеля подводятся к терморегулятору. После установки клемм питания, пленка крепится к теплоизолирующей основе скотчем для максимальной фиксации.

К установленному на стене терморегулятору подходит проводка от полос нагревания. Для удобства и эстетичности желательно сделать углубление под провода. Кроме проводов питания к терморегулятору подводится и провод теплового датчика. Провода можно объединить в один пучок для удобства.

Терморегулятор имеет специальные зажимы для проводов, которые обеспечивают надежную фиксацию. Провода, подведенные к терморегулятору очищаются от изоляции и вставляются в разъем, после чего обжимаются. После проверки прочности соединения клеммы инфракрасной пленки НЕОБХОДИМО ЗАИЗОЛИРОВАТЬ специальной битумной изоляцией (поставляется в комплекте).

Вся информация, касающаяся подключения проводки имеется на терморегуляторе с обратной стороны, при необходимости ее можно перенести на бумагу для удобства.

Укладка ламината на пленочный теплый пол

Перед тем как укладывать ламинат, обязательно необходимо проверить систему нагрева на работоспособность. Для проверки нужно включить теплые полы примерно на полчаса при температуре в 30 градусов Цельсия. Для достоверности работы нужно каждую полосу проверить по отдельности. Если все работает, то можно приступить к укладке напольного покрытия.

Необходима ли подложка под ламинат, если устанавливается пленочный теплый пол? Нет, в этом случае подложку поверх греющей пленки не укладывают. Но для защиты греющей поверхности от влаги в один слой укладывается обычная полиэтиленовая пленка. Чтобы пленка не сползала во время укладки ламината, ее режут кусками (можно по размеру пленки) и стыки фиксируют скотчем. Теперь можно смело приступать к укладке ламината.

Сколько электричества потребляет пленочный теплый пол

Стоит понимать, что потребление электроэнергии напрямую зависит от мощности материала и условий, в которых применяется нагреватель. Чтобы минимизировать расход энергии важно, чтобы теплопотери были сведены к минимуму, только в этом случае можно сэкономить на расходе. Не нужно добиваться расхода указанного на упаковке, так как при большой теплопотере или неправильной установке, получить соответствующего результата не получится.

На упаковке ИК пленки указывается максимальное потребление, а в зависимости от условий эксплуатирования, показатели могут быть ниже. Если полезная площадь помещения составляет 12 кв. м., то нагреватель мощностью в 150 Вт будет потреблять порядка 1800 Ватт (1.8 кВт) за один час.

В основном включают теплые полы примерно на 8-10 часов в сутки. Утром на момент сбора на работу и вечер по приходу домой. График включения и отключения каждый составляет индивидуально в соответствии с требованиями жителей помещения. Среднее время работы теплых полов восемь часов, что в потреблении электроэнергии составляет 14.4 кВт.

При простом математическом расчете получается, что в месяц тратится порядка 432 кВт электроэнергии, при этом такие данные только из нашего конкретного примера. Несмотря на такие данные инфракрасный пленочный теплый пол на сегодняшний день считается наиболее выгодным вариантом отопления

Стоит понимать, что основной расход электричества происходит в результате нагрева помещения, а для поддержания определенной температуры расход будет на порядок ниже, при этом система требует периодического включения и отключения. Частота включения и отключения отопления зависит исключительно от характеристик самого помещения и того насколько оно хорошо сохраняет тепло.

Если помещение имеет качественную теплоизоляцию в соответствии с требованиями и климатом, то расход потребления электричества можно сократить до 20-30 Ватт на один квадратный метр, что достаточно выгодно и эффективно. То есть наш расход электроэнергии снизится примерно в 5-7 раз, а это 1.92-2.88 кВт в сутки (за 8 часов работы).

На этом все дорогие друзья и читатели сайте «Электрик в доме», до следующих выпусков. Оставляйте свои комментарии и пожелания.

Понравилась статья — поделись с друзьями!



Пленка для обогрева полов

Пленка для электрического обогрева полов MYHEAT — это простой способ установить комфортный пол с подогревом, который прослужит десятилетия, не требует обслуживания и обеспечивает значительно более низкие эксплуатационные расходы по сравнению с альтернативными системами отопления.

Обеспечивая больший комфорт, чем любая другая система отопления, пленка MYHEAT является наиболее эффективным средством передачи тепла из существующих. Это низкотемпературная система, которая излучает лучистую тепловую энергию (например, от солнца), обеспечивая непревзойденный комфорт.Страдающим аллергией будет полезно практически полное отсутствие циркуляции воздуха, пыли и сухости, характерные для традиционных систем отопления.

Устанавливаемая в рамках проекта реконструкции или нового строительства, электрическая пленка для теплого пола MYHEAT может быть установлена ​​поверх бетонного или деревянного чернового пола или встроена в пол, чтобы вы могли нанести любую отделку пола по своему желанию. Он идеально подходит для установки там, где предполагаемой отделкой пола будет паркет из твердой древесины, дерева, ламината или деревянного паркета.Он также одинаково подходит для ковров, винила и линолеума при использовании с нашей системой накладок.

Нагревательные элементы MYHEAT мощностью 130 Вт / м ² или 160 Вт / м ² — это универсальная система теплого пола.

Если вы устанавливаете нагревательные элементы MYHEAT поверх любого деревянного или твердого бетонного пола, вы должны сначала установить слой теплоизоляции MYHEAT толщиной 6 мм, чтобы минимизировать тепловые потери вниз и предотвратить повреждение нагревательных элементов MYHEAT.Теплоизоляция также помогает «успокоить» последующую поверхность пола. Изоляцию можно обрезать для подключения межсоединительной проводки и датчика температуры пола.

После того, как электрические теплые полы MYHEAT уложены и выполнены соединения, весь пол должен быть покрыт слоем пароизоляции из полиэстера, который можно приобрести в MYHEAT.

В местах стыковки краев полиэфирной пленки они должны быть перекрыты на 200 мм, чтобы вода не попала на нагревательные элементы, если на полу когда-нибудь прольется вода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Полупроводящая углеродная пленка в ламинированной полиэфирной пленке

Чрезвычайно низкая высота сборки — менее 7 мм

Провод холодного конца csa1,5 мм2

Эксплуатация 230/240 В: 50 Гц

Номинальная мощность 130 Вт / м ² или 160 Вт / м ²

1 x Коричневый 5-метровый соединительный провод для «холодного хвоста» (более длинный по запросу)

1 x синий 5-метровый «холодный хвост» соединительные провода (более длинные по запросу)

Двойная изоляция для конструкции класса 2

Маркировка CE и соответствие всем соответствующим техническим стандартам

КОДЫ ИЗДЕЛИЯ

Для 160 Вт / м ² просто измените код детали с 130MH- на 160MH —

ШИРИНА 300 ММ
Код детали	Длина (м)	Мощность (Вт)
130МН-320	2.0	70
130MH-325	2,5	88
130MH-330	3,0	105
130MH-335	3,5	123
130MH-340	4,0	140
130MH-345	4,5	158
130MH-350	5,0	176
130MH-355	5,5	193
130MH -360	6.0	211
130MH-365	6,5	228
130MH-370	7,0	246
130MH-375	7,5	263
130MH-380	8,0	281
130MH-385	8,5	298
130MH-390	9,0	316
130MH-395	9,5	333
130MH-395
130MH -3100	10.0	351

ШИРИНА 500 ММ
Код детали	Длина (м)	Мощность (Вт)
130MH-520	2,0	122
130MH-525	2,5	153
130MH-530	3,0	183
130MH-535	3,5	214
130MH-540	4.0	244
130MH-545	4,5	275
130MH-550	5,0	306
130MH-555	5,5	336
130MH-560	6,0	367
130MH-565	6,5	397
130MH-570	7,0	428
130MH-575	7,5	458
130MH -580	8.0	489
130MH-585	8,5	519
130MH-590	9,0	550
130MH-595	9,5	580
130MH-580
130MH-	10,0	611

1000 мм ШИРИНА
Код детали	Длина (м)	Мощность (Вт)
130MH-1020	2.0	252
130MH-1025	2,5	315
130MH-1030	3,0	378
130MH-1035	3,5	441
130MH-1040	4,0	504
130MH-1045	4,5	567
130MH-1050	5,0	631
130MH-1055	5.5	694
130MH-1060	6.0	757
130MH-1065	6.5	820
130MH-1070	7.0	883
130MH-10	7,5	946
130MH-1080	8,0	1009
130MH-1085	8,5	1072
130MH-1090	9.0	1135
130MH-1095	9,5	1198
130MH-10100	10,0	1261

Установка инфракрасного пленочного теплого пола своими руками

Монтаж теплого пола — Общие указания

Монтаж инфракрасного теплого пола Caleo

Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого века.В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

Конструкция перекрытия ↑

По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло.Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.

Процесс монтажа еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена.В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).

Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина — угроза Вашей безопасности!

Полезные функции инфракрасный пол ↑

• поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;
Инфракрасный пол
• способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами в воздухе», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
• дарит свежесть и чистоту;
• практически нет э / м излучения, эти полы абсолютно безвредны для человека;
• несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;
Инфракрасное излучение
• нагревает предметы в комнате, которые передают свое тепло человеку.

Подготовительный этап ↑

Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать как «подстилку» для секса в инфракрасной пленке.

Выбор места расположения датчика температуры ↑

Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

Выбор места расположения терморегулятора ↑

Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

Термостаты бывают разных версий: для одного требуется ниша в стене (необходимо вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

Установите отражающую подложку теплопередачи ↑

Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

Приложите подкладочный шов к стыку, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если там нет майлара. Это поможет согреться.

Установка теплой инфракрасной пленки ↑

При установке большей части нагревательной пленки следует учитывать следующее: не рекомендуется под тяжелой мебелью, такой как шкаф, диван и т. Д. Тот факт, что мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

Подключение инфракрасной пленки ↑

Для соединения пленки используются специальные хомуты, называемые «крабами». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре теплая инфракрасная пленка выйдет из строя), сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.

Электропроводка ↑

При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

Как спрятать проводку ↑

Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разъединялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

Как подключить терморегулятор ↑

При выходе из коробки в стене провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве основы следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

Связанные с контентом

Теплый пол — варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности.Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Системы электрического и водяного лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Маты могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые можно настроить для обогрева только пола, чтобы комфортно было ходить босиком в холодные дни, для повышения температуры в отдельной комнате или для обогрева всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров в качестве экологически чистой альтернативы химическим веществам или соли и удобной для людей альтернативы изнурительной лопатой.

Гидравлическое лучистое отопление

В системах водяного лучистого отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства. Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным нагревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым отоплением

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, посоветуйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки.После того, как система водяного отопления установлена, большинство экспертов сходятся во мнении, что отопление следует включить и поработать не менее 3-6 дней до укладки пола, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола.Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы убедиться, что нижележащая конструкция пола и бетон высохнут, чтобы свести к минимуму изменения из-за тепла и влаги, а также избежать перекосов и трещин. Также важно учитывать адгезивы. Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старых линолеумных полов шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем.Виниловые полы низкого качества могут обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Древесина имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда речь идет о полах, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите древесину, высушенную в печи, которая распилена на четверть, а не на гладкую пилу. Четвертьугольный пиломатериал имеет тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания у него меньше. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола — дело непростое, но может дать теплый и красивый результат. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная твердая древесина

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород древесины будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

Электрический теплый пол под ламинат пленка Vs. Мэтт

Полы с подогревом отключены уже некоторое время, однако главное, что пол — это массивный накопитель тепла, поэтому, когда он нагревается, он остается теплым в течение недели, даже с современными системами он согревает ткань здания, и работу заключается в том, чтобы предотвратить попадание тепла в землю, это то, что стоит всех денег, с одним в моем доме нам все равно пришлось выкопать пол для водостока, после того, как вся эта изоляция будет уложена, пол станет естественно теплым, плитка никогда не бывает того, что вы сказали бы холодно.В системе горячего водоснабжения температура воды регулируется, поэтому пол не может перегреваться, в случае с электричеством даже химической системе требуется датчик в полу, чтобы гарантировать, что он не перегревается, при хорошей изоляции датчик помещается в карман, в Другими словами, труба, чтобы ее можно было заменить, эта труба должна изгибаться вверх по стене с широким изгибом, чтобы датчик можно было вытащить и вставить новый. Таким образом, от бетонного основания уровень отделки должен быть как минимум на 6 дюймов выше. Это также имеет эффект стука, я помню, как тщательно установил все розетки на 300 мм, затем вошел пол с подогревом, и теперь они были слишком низкими.

Он может работать, но при этом должны быть очень низкие тепловые потери, так как тепло поступает так медленно, поэтому вам понадобится блок рекуперации тепла, и я не уверен, что это хорошо на кухне? Если кулинарные газы откладывают жир на теплообменнике, он может заблокировать его и стать причиной возгорания, поэтому его нужно будет легко чистить и его нужно будет регулярно чистить.

Даже тип приготовления пищи имеет значение, с электрической индукционной плитой в комнату поступает очень мало тепла и отсутствуют дымовые газы, но с газовой плитой вам нужно удалить дымовые газы, поэтому вам нужна кухонная вытяжка, выведенная наружу, простой уголь фильтры плохо справляются с газом.

Вам действительно нужно смотреть на работу в целом, а не на отдельные части, поскольку каждый бит меняет ход всего целого, простая вещь, например, объединение подсобного помещения и кухни вместе, чтобы сушилка для белья была на кухне, которая высасывает воздух. кухни и выбросить ее на улицу окажет огромное влияние на отопление. Другие типы, вероятно, повлияют на охлаждение, хотя на моей кухне есть окна велокс в крыше, чтобы отводить тепло летом, некоторым нужны вытяжные вентиляторы.

Если смотреть на плинтусный обогреватель, они не занимают место на стене, выглядят довольно аккуратно и, будучи настолько низкими, сохранят ваши пальцы ног так же жарко, как пол с подогревом, и прекрасно впишутся в большинство кухонь.KISS или keep — это просто глупо, а с электрическими версиями очень легко и просто установить, водяные версии немного сложнее, однако все трубы спрятаны под шкафами, поэтому это не так сложно.
Поищите здесь, на другом форуме, где кто-то разместил фотографии установки обогревателя плинтуса.

Кажется форуму не нравится моя картина римского гипокоста так изменилась. Обратите внимание, римляне также отапливали стены.

Инфракрасная пленочная система углеродного обогрева пола.

Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

Система лучистого отопления экономит от 25 до 40% меньше, чем традиционные методы отопления, и является более здоровой для вас и вашей семьи. Наш инфракрасный черновой пол легко устанавливается под полом, не требует наличия воздуховодов и обслуживания. Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а напрямую нагревает предметы и людей. Углеродная термопленка — это экономичное и качественное решение для обогрева любого здания. Электрический ток пропускается через углеродные ленты, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло.Инфракрасный пол создает более здоровую атмосферу, поскольку в нем не циркулирует пыль и загрязняющие вещества.

Устанавливаемый под полом и полностью скрытый, черный пол разработан для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены. Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов электрического теплого пола, наши углеродные волокна нелегко ломаются во время установки и герметизированы собственным влагонепроницаемым барьером.В полупроводниковой технологии нет движущихся частей в машине — она ​​не требует никакого обслуживания.

Наша углеродная нагревательная пленка идеально подходит для установки под деревянным или ламинатным полом. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

Что касается деревянных полов, у вас есть два варианта: паркетные полы, которые мы рекомендуем. Последние могут быть установлены «плавающими» или приклеенными. Если вы хотите использовать классический твердый пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркетный пол полностью приклеенным.

Черный пол с подогревом имеет толщину всего 0,5 мм, поэтому он незначительно влияет на высоту пола. Пленка обычно укладывается на наш 6-миллиметровый утеплитель пола (который заменяет стандартную подкладку пола), чтобы минимизировать влияние на высоту вашего пола — менее 6,5 мм! Это делает его идеальным для использования в новых и реконструируемых зданиях, где обычно важна высота пола. Все системы теплого пола должны иметь регулируемые термостаты и датчики пола.

Производство тепла — пленка разработана как система обогрева (а не только для подогрева пола) и обеспечивает равномерное тепловое покрытие всего пола.Предлагается в двух вариантах 800 мм мощностью 220 Вт на м2 для любого обогрева.

Поставляется в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

Простота установки — установка этого теплого пола проста и может быть выполнена любым человеком, обладающим элементарными навыками самостоятельной работы, однако подключение должно быть выполнено электриком. С черновым полом легко работать, и при необходимости его даже можно разрезать на месте, следуя точкам до желаемой длины, просто поместите изоленту на медную планку воздуховода, ширина соответствует выбранному и не может быть отрезать.

Качество — Нагревательная пленка производится в соответствии с высочайшими стандартами и поставляется в виде набора. Его уже много лет используют во всем мире. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя 15 лет, но должен прослужить всю жизнь!

Цифровое управление — управление системой отопления осуществляется с помощью простого в использовании быстродействующего цифрового термостата, который имеет 7-дневный / 24-часовой срок службы батареи со встроенным таймером. Термостат незаметен и занимает то же место, что и стандартный выключатель света, и приобретается отдельно.

Примечание: для других напольных покрытий пленка может быть покрыта фанерой с последующим нанесением фактического напольного покрытия (керамического, коврового или винилового)

Бетонные полы с подогревом — Теплый пол

Современный бетон в Восточном Провиденсе, RI

Обогрев дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого напольного отопления, довольно проста: в бетонную плиту во время заливки устанавливаются трубы для циркуляции горячей воды или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Твои ноги всегда поджарены в тепле
• Температура стабильная, и ее легко контролировать
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие затраты на коммунальные услуги, чем при использовании системы с принудительной подачей воздуха, поскольку лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление пола, как оно работает, о преимуществах лучистого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод — жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества теплого пола

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы лучистого теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточной вентиляции, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезна для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла — то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Зеленые цвета с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низких настройках термостата.
• Пропускная способность воды в 3500 раз превышает способность переносить энергию.
• Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают водные отходы. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет использовать меньшее пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетике и экологическом дизайне) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами подачи лучистого тепла для пола являются:

• Электрически, через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты электроснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако, согласно RPA, существуют низковольтные системы, которые могут работать от напряжения всего 24 вольт, используя трансформатор для снижения сетевого напряжения.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX vs. металлическая труба:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел — вмещает воду на подогрев
• Насос — для циркуляции воды по трубке, расположенной под полом.
• Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
• Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

Установка нагревательной пленки — «Теплый пол для вашего теплого комфорта www.heatingfloor.eu» ®

По этой ссылке вы можете скачать инструкцию по установке нагревательной пленки

M материалы:

• Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями
• Изоляционные листы толщиной более 5 мм
• Лента гидроизоляционная на битумной основе
• Соединительные зажимы (клеммы компрессора) — используются для соединения кабелей с нагревательной пленкой
• Скотч
• Термостат с блоком питания 120-240 В переменного тока
• Плоскогубцы

P ремонт под установку:

• Измерьте площадь комнаты и составьте схему того, как инфракрасная пленка будет укладываться на пол.
• Подготовьте все необходимые материалы.
• Проверьте пол. Убедитесь, что пол ровный, на нем нет острых шипов и других подобных вещей, которые могут повредить пленку.
• Если пол влажный, укладку можно производить после обработки для гидроизоляции. Обязательно следите за тем, чтобы на полу не было следов влаги.
• Для больших помещений предпочтительнее пользоваться услугами специалиста, особенно для электромонтажных работ.

Пленочную систему отопления можно легко установить в обычном помещении по инструкции:

I установка:

СХЕМА ПОМЕЩЕНИЯ

• Измерьте площадь комнаты и составьте схему того, как нагревательная пленка будет укладываться на пол
• показать на схеме расстановки мебели
• оставить 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

1. Отмерьте и отрежьте необходимую изоляцию, а затем закрепите ее на полу скотчем.
2. Вы также можете изолировать промежутки между листами тем же материалом.

Укладка инфракрасной нагревательной пленки

1. Обрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
2. Уложить на утепленный пол нагревательную пленку. Не перекрывайте листы пленки. Оставьте между ними промежуток 1-2 см. Расстояние до стен должно быть не менее 10см.
3. Закрепите края пленки скотчем для фиксации.

Подключение клемм компрессора с помощью многожильного кабеля

1. Отделите медную полоску от серебряной, чтобы можно было вставить один из краев клеммы.
2. Правильно закрепите клемму на медно-серебряной полосе так, чтобы один из ее краев находился сверху полосы, а другой вставлялся внутрь между двумя слоями полосы (серебряным и медным).
3. Плотно прижмите плоскогубцами. Это нужно делать с двумя диагональными приложениями.
4. Подключите клеммы с помощью многожильных кабелей. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление.Все размеры должны быть указаны в гарантийном талоне электриком.
5. Изолируйте соединения многожильных кабелей с клеммами с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом изоляционной ленты.
6. Изолируйте все открытые стороны медной полосы.
7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

1. Положите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
2. Под датчиком прорежьте прорезь в изоляции.
3. Вставьте датчик, изолированный изоляционной лентой на битумной основе, в прорезь, чтобы избежать ударов.

Подключение термостата

1. Установите термостат, следуя инструкциям производителя. 2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления проводились при выключенном питании!

3. Проверить электрический ток в системе отопления.

Если у вас есть электрический контакт и вы будете использовать его для подключения к линии электропередачи, вы должны учитывать, что максимальная мощность составляет 15 А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все размеры должны быть указаны в гарантийном талоне электриком. Подключение к линии электропередачи: 1.Линия электропередачи должна быть на одной прямой и не запутываться. 2. Используйте провода разного цвета для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и проволочную форму для предотвращения утечки и влаги. 4. Используйте проволоку необходимой толщины в соответствии с устанавливаемой емкостью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на нагревательную пленку.
