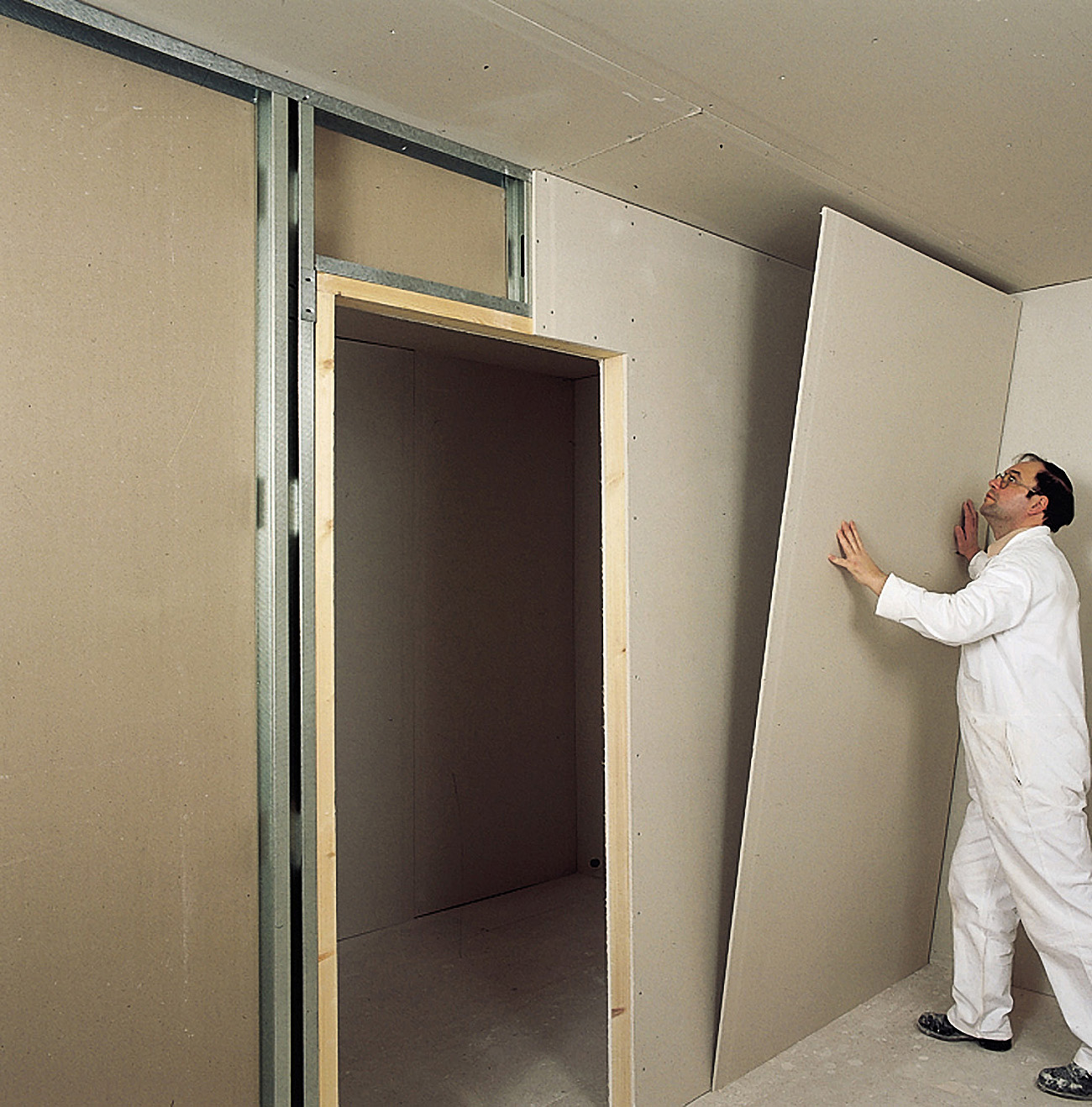

Как сделать перегородку из гипсокартона с дверью своими руками

К сожалению, сегодня далеко не каждый может позволить себе приобретение просторного жилья, но большинство из нас всё же стремится создать максимальный уют и комфорт в том, что имеет. Найдётся ли выход из ситуации, когда количества комнат в квартире не хватает для полного удовлетворения потребностей всех членов семьи? Как быть в случае, если одно помещение приходится использовать как гостиную, кабинет и спальню? Несмотря на сложность вопроса, ответ довольно прост — любое жилое пространство можно своими руками разбить на функциональные зоны, разделив каркасными перегородками, обшитыми гипсокартоном, и установив дверь.

Анатомия конструкции из гипсокартона

Несмотря на особенности интерьера, ваш дизайнерский замысел, а также место расположения и размер перегородок из гипсокартона, все эти конструкции, как правило, имеют стандартное строение. Их основой является жёсткий металлический каркас из оцинкованного профиля, который может быть усилен деревянным брусом в точке установки дверного проёма. Для повышения тепло- и звукоизоляционных свойств обрешётка заполняется специальным изолятором, выбор которого зависит от особенностей помещения и требований, предъявляемых к конструкции. Смонтированный и утеплённый каркас обшивается с обеих сторон листами гипсокартона (ГКЛ) – надёжным, экологически чистым и простым в монтаже материалом, полностью готовым к любому виду финишной отделки.

Каркас из профиля заполняется утеплителем и обшивается листами ГКЛ

Область применения

Каркасные перегородки, обшитые ГКЛ, применяют для разделения или зонирования пространства в помещениях различной планировки и назначения. Эти конструкции монтируют в производственных и офисных зданиях, жилых домах и квартирах, гаражах и хозяйственных постройках. Многообразие видов гипсокартона позволяет устанавливать перегородки в помещениях с повышенной влажностью и особыми требованиями к пожарной безопасности.

Преимущества

Каркасные конструкции, обшитые листами гипсокартона, давно и с большим успехом заменяют перегородки из кирпича или дерева благодаря целому ряду характерных преимуществ:

• Свойства материалов. Прочный металлический профиль позволяет монтировать лёгкие каркасы перегородок любых форм и размеров, не создающие дополнительной нагрузки на несущие перекрытия. Материал устойчив к воздействию влаги, покрытие методом оцинковки предотвращает окисление и образование ржавчины. Гипсокартон является экологически чистым материалом, специально обработанным для повышения огнезащитных и влагостойких свойств. Он прост в монтаже, прочен и долговечен, а его комбинация с каменной ватой, пенопластом или пробковой плитой усиливает тепло- и звукоизоляционные свойства конструкции. ГКЛ отличается идеально ровной поверхностью, которая имеет неограниченные возможности для декоративной отделки.
• Быстрая и простая установка. Гипсокартонные перегородки легки в монтаже — их создание по силам даже начинающему, «неискушённому» в строительных работах домашнему мастеру. Отметим, что одним из плюсов этих конструкций является возможность смены места их расположения — изделие легко разбирается и монтируется заново.
• Прокладка коммуникаций. Возможность прокладки электропроводки, трубопроводов водоснабжения или канализации внутри каркаса перегородки является ещё одним преимуществом этой конструкции.
• Минимум затрат. Все элементы, входящие в состав перегородки, обшитой ГКЛ, отличаются низкой стоимостью. При монтаже изделия не образуется груд строительного мусора и пыли, не превышается допустимый уровень шума и затрачивается минимум энергии.

Недостатки

Обязательно отметим и недостатки конструкции, которые нужно учитывать, принимая окончательное решение о её создании:

• Относительная хрупкость гипсокартона по сравнению с материалами для капитального строительства (кирпич, бетон, дерево). Этот параметр можно увеличить, только добавляя слои обшивки.
• Малая устойчивость ГКЛ к обильному воздействию влаги. Материал может разрушиться в результате протечки, «организованной» соседями, живущими сверху.
• Невозможность крепления на поверхности перегородки массивных полок или навесных шкафов. Конструкция способна удерживать вес до 70 кг на один погонный метр при условии крепления элементов на детали каркаса, а сам гипсокартон может выдержать не более 15 кг.

Несмотря на некоторые недостатки ГКЛ, отметим, что грамотное создание и правильная эксплуатация перегородок из этого материала поможет быстро, легко и недорого преобразить интерьер помещения, придав ему комфорт и увеличив его функциональность.

Подготовка к работе

Всё, на этом краткий «курс теории» закончен, переходим к решению практических вопросов. Вначале рассмотрим перечень необходимого инструмента, перечислим материалы, которые потребуются нам для возведения конструкции, а также выполним примерный расчёт их количества.

Инструмент

Для установки перегородки нужно подготовить набор специального, но довольно распространённого и несложного инструмента:

• Рулетка, капроновый шнур, строительный уровень, отвес, карандаш — разметка расположения конструкции.
• УШМ («болгарка») или ножницы по металлу — нарезка полос профиля на элементы нужной длины.
• Лобзик (ножовка) с пилками для гипсокартона или строительный нож — нарезка листов обшивки по размеру.
• Ударная дрель или перфоратор — проделывание отверстий в несущих перекрытиях под дюбели для монтажа профиля ПН.
• Электрический (аккумуляторный) шуруповёрт — скрепление деталей каркаса и монтаж листов обшивки с помощью самонарезающих шурупов.

Для монтажа перегородки потребуется несложный строительный инструмент

Внимание! Для монтажа конструкции на верхних уровнях потребуется прочная лестница-стремянка. Работы с металлическим профилем и гипсокартоном подразумевают обязательное использование средств индивидуальной защиты — очков или маски, плотных перчаток, респиратора.

Материалы

При самостоятельном монтаже перегородки будут использованы следующие материалы:

1. Металлический профиль двух типов для монтажа каркаса:ПН – «направляющий» (англ. маркировка UW) – крепится к полу, потолку и несущим стенам с целью оформления контура конструкции. Также используется при создании дверного проёма.ПС – «стоечный» (англ. маркировка CW) – устанавливается вертикально для обеспечения жёсткости каркаса. Является несущим элементом обрешётки.
2. Гипсокартон для обшивки — закрывает каркас с обеих сторон.
3. Утеплитель — заполняет внутреннюю часть конструкции, повышая её тепло- и звукоизоляционные свойства.

1 — металлический профиль; 2 — материал для тепло- и звукоизоляции; 3 — гипсокартон

При выборе основных материалов для возведения перегородки нужно учитывать её индивидуальные параметры и требования, которым она должна соответствовать. Рассмотрим этот вопрос подробнее:

• Профиль. Стандартный монтаж межкомнатных каркасных конструкций подразумевает возможность использования материала с шириной основания 50, 75 или 100 мм. Выбор данного параметра зависит от высоты потолков помещения — чем они выше, тем шире должен быть профиль и толще сама перегородка.
• Гипсокартон. Существует несколько типов материала для обшивки каркаса, выбор здесь зависит только от особенностей помещения. К примеру: при монтаже перегородки в ванной нужно применять ГКЛВ — влагостойкий вид гипсокартона, а создание изогнутых и фигурных конструкций потребует использования более тонких листов.
• Материал для изоляции. Выбирается исходя из требований к перегородке и особенностей помещения — при разделении комнаты на рабочий кабинет и детскую потребуется хороший звукоизолятор (пробковая плита или плотный пенопласт), а для выделения зоны прихожей пригодится базальтовая вата, отлично хранящая тепло.

Кроме основных элементов конструкции для её создания потребуются:

• Дюбель-гвозди (6х40 или 6х60 мм) – монтаж профиля к перекрытиям.
• Самонарезающие шурупы по металлу (LB 9 или LB 11) – скрепление элементов каркаса.
• Самонарезающие прокалывающие шурупы для гипсокартона (MN 25 или MN 30) – монтаж обшивки.
• Уплотнительная (демпферная) лента — прокладка между направляющим профилем и основными перекрытиями.
• Угловой профиль (ПУ) — усиление стыка листов обшивки на углах дверного проёма.

Вся конструкция будет монтироваться с помощью крепежа трёх видов

Совет мастера: Закупая всё необходимое, заодно приобретите материалы для заделки стыков между листами и маскировки зон вкручивания шляпок саморезов на поверхности обшивки — армирующую ленту-серпянку, грунтовку для ГКЛ, финишную шпаклёвку.

Замеры + таблица расчёта расходников

Чтобы избежать лишних финансовых затрат и исключить потребность в дополнительной закупке материала, следует грамотно рассчитать его необходимое количество. Никакой сложности в этом мероприятии нет — нужно замерить высоту и длину предполагаемой конструкции и определить её основные параметры (ширину профиля и количество слоёв обшивки). Рассмотрим расчёт материала, взяв в качестве примера перегородку длиной 5 и высотой 3 метра с дверным проёмом шириной 0,8 и высотой 2,1 метр, с каркасом из профиля шириной 75 мм и однослойной обшивкой листами ГКЛ.

• Направляющий профиль (UW). Рассчитываем периметр нашей конструкции (5 м+3 м)*2=16 м. Вычитаем из этого значения ширину дверного проёма (0,8) и получаем 15,2 м. Известно, что высота перегородки составляет 3 м, следовательно, нам точно потребуются две трёхметровых полосы, которые мы закрепим целиком, вертикально к несущим стенам. Остаток длины 9,2 м закроем тремя четырёхметровыми полосами профиля (12 м), а излишки (2,8 м) пригодятся для усиления каркаса в месте установки двери и монтажа перемычек между стойками.

  Чёрным цветом обозначен профиль UW, оформляющий контур конструкции

• Стоечный профиль (CW). Учитывая стандартную ширину листа ГКЛ (1,2 м), вертикальные стойки каркаса нужно монтировать с шагом не более 0,6 м, чтобы стыки плит соединялись на одном профиле, а ещё один элемент находился в середине листа.

  Стойки каркаса должны монтироваться на расстоянии не более 600 мм друг от друга

• Зная длину перегородки, мы сможем рассчитать количество стоек, разделив 5 м на 0,6 и получив в итоге 8 полос длиной 3 метра (показатель определён в соответствии с высотой конструкции).

  Серым цветом отмечены вертикальные стойки каркаса перегородки из профиля CW

• Профиль для дверного проёма. В месте установки двери нам придётся сместить одну стойку, усилив её полосой направляющего профиля, это же конструктивное решение будет применяться и с другой стороны проёма. Таким образом, нам потребуется ещё один трёхметровый стоечный профиль (CW) и две направляющих полосы (UW), той же длины. Для оформления верхней части дверного проёма будет использован отрезок направляющего профиля длиной 1,0 м.

  Зелёным цветом выделены две несущие усиленные стойки, синим — перемычка (верхняя балка) дверного проёма

• Профиль для перемычек между стойками. Чтобы повысить прочность каркаса, между стойками устанавливают горизонтальные перемычки из направляющего профиля на высоте 1,5 м. Для этого потребуется ещё одна полоса UW длиной 3 м и те излишки, что остались при расчёте контура перегородки.

  Синим цветом отмечены перемычки из профиля UW, повышающие общую жёсткость конструкции

• Гипсокартон. В качестве материала для обшивки используем листы (плиты) ГКЛ длиной 3000, шириной 1200 и толщиной 12,5 мм. Чтобы закрыть одну сторону каркаса, нам потребуется пять листов, два из которых будут использованы целиком, а остальные три придётся подрезать по размеру. Расчёт гипсокартона для второй стороны перегородки выполняем так, чтобы стыки листов не пересекались, а были смещены на половину листа. Сюда также нужно пять плит — две полных и три подрезанных.

  С одной стороны каркаса листы обшивки будут расположены таким образом

  Вторая сторона каркаса должна быть закрыта со смещением листов на одну стойку или 600 мм

Совет мастера: Двухсторонний монтаж листов ГКЛ со смещением стыков увеличит жёсткость конструкции, значительно снизив возможность деформации и уменьшив вероятность возникновения трещин на поверхности материала. Если нужна более прочная перегородка — используйте два слоя гипсокартона при её обшивке.

Подводя итог расчётов, можно сделать вывод, что для создания перегородки из гипсокартона 5х3 м с дверным проёмом нам потребуется:

• направляющий профиль (UW–75) 3 метра — 5 полос;
• направляющий профиль (UW–75) 4 метра — 3 полосы;
• стоечный профиль (CW–75) 3 метра — 9 полос;
• гипсокартон (ГКЛ 1200х3000х12,5 мм) – 10 листов.

Количество метизов (элементов крепежа) рассчитывается исходя из шага их монтажа. Максимальное расстояние между дюбелями, крепящими направляющий профиль к перекрытиям, не должно превышать 500 мм, а самонарезающие шурупы для гипсокартона монтируют через каждые 250–300 мм.

Инженеры немецкой компании KNAUF — мирового лидера в производстве материалов и технологий для каркасного строительства — подготовили таблицу, которая поможет нам при выполнении расчётов.

Позиция	Наименование	Ед. измерения	Кол-во на кв. м
1	КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)	кв. м	2,0
2	КНАУФ-профиль ПН 50/40 (75/40, 100/40)	пог. м	0,7 [1.3]
3	КНАУФ-профиль ПС 50/50 (75/50, 100/50)	пог. м	2,0
4	Шуруп TN 25	шт.	29 [34]
5	Шпаклёвка КНАУФ-Фуген	кг	0,6 [0,9]
6	Лента армирующая	пог. м	1,5 [2,2]
7	Дюбель K 6/35	шт.	1,6
8	Лента уплотнительная	пог. м	1,2
9	Грунтовка КНАУФ-Тифенгрунд	л	0,2
10	Минераловатная теплоизоляция КНАУФ	кв. м	1,0
11	КНАУФ-профиль ПУ	шт.	*

* Отметим, что количество углового профиля (ПУ) зависит от размеров дверного проёма и с площадью конструкции не связано.

Внимание! Чтобы упростить расчёты при строительстве перегородки из гипсокартона, можно использовать специальный онлайн-калькулятор, который показывает примерный расход основного материала и всех остальных комплектующих.

Как сделать своими руками: пошаговая инструкция

Итак, все важные этапы подготовки к работе закончены, запасёмся терпением, заручимся поддержкой близких, получим одобрение соседей и приступим к монтажу конструкции.

Совет мастера: Любые строительные работы с применением гипсокартона должны проводиться при температуре воздуха в помещении не ниже +15 С. Монтаж конструкций лучше выполнять до финишной отделки полов и малярных работ. Перед мероприятиями по созданию перегородки следует выровнять поверхность основных перекрытий, заделав выбоины, швы и трещины шпаклёвкой.

Планировка и разметка

Перед тем как приступить к монтажу конструкции, определим место её установки и составим схематический план, согласно которому будет выполняться разметка. Этот этап работы заключается в следующем:

1. На полу помещения с помощью отбивочного шнура отметим линию, которая будет определять расположение перегородки.

   Красящим шнуром отмечаем линию, определяющую расположение перегородки

2. Отвесом или лазерным уровнем перенесём эту разметку на потолок и несущие стены — чтобы повысить точность и облегчить рабочий процесс, нам пригодится помощь напарника.

   Пока вы производите разметку снизу, сверху ваши действия корректирует партнёр

3. На нижней (напольной) линии отметим место установки дверного проёма. Выполняя этот этап работы, нужно учесть, что проём должен быть шире дверного блока, который будет в нём установлен, на 20–25 мм.

Внимание! Следует помнить, что нанесённая нами черта является отметкой для крепления направляющего профиля. Чтобы определить точную границу самой конструкции, сюда нужно добавить толщину плит гипсокартона и слоя его финишной отделки.

Монтаж обрешётки

Закончив с разметкой, тщательно проверим правильность её нанесения и приступим к изготовлению металлического каркаса нашей перегородки:

1. УШМ («болгаркой») или ножницами по металлу нарежем куски направляющего профиля UW нужной длины. На тыльную сторону заготовок наклеим уплотнительную демпферную ленту, смягчающую звуковые колебания и вибрации, которые будут передаваться конструкции от основных перекрытий.

   Уплотнительная демпферная лента защитит конструкцию от звуковых колебаний и вибрации

2. Закрепим полосы по линии горизонтальной разметки, просверливая перфоратором отверстия для дюбель-гвоздей (с шагом не более 400–500 мм) и забивая крепёжные элементы молотком. Опытные мастера советуют начинать с верхней направляющей, расположенной на потолке, так как от неё будет проще «прострелить» отвесом правильность монтажа напольного профиля.

   Просверливаем отверстия для дюбель-гвоздей перфоратором и забиваем крепёж молотком

3. Установим вертикальные направляющие, закрепляя их к несущим стенам (с тем же шагом) по линии разметки и контролируя правильность монтажа с помощью строительного уровня. Отметим, что крепёж металлического профиля к кирпичным стенам с толстым слоем штукатурки потребует использования более длинных дюбель-гвоздей (6х60 или 8х60).

   Монтируя направляющие к несущим стенам, проверяем вертикаль с помощью строительного уровня

4. Сформируем дверной проём, установив в отмеченном месте стойки из усиленного профиля. Замерим расстояние между нижней и верхней деталью контура каркаса, обязательно вычтем из этого значения 10 мм и отрежем две полосы профиля CW данного размера. Есть несколько вариантов усиления деталей — можно вставить направляющий профиль в стоечный и закрепить с обеих сторон самонарезающими шурупами по металлу (через каждые 150–200 мм) или же укрепить полосу CW сухим деревянным брусом, подобрав его по размеру, вставив внутрь и также скрепив саморезами.

   Стоечный профиль вставим в направляющий и скрепим конструкцию саморезами по металлу

5. Установим усиленную стойку в напольную направляющую каркаса, заведём верх полосы в потолочную (здесь и пригодится зазор 10 мм), проверим строгую вертикаль элемента уровнем и закрепим деталь саморезами по металлу. Смонтируем вторую стойку аналогичным способом.

   При монтаже стойки сначала устанавливаем её в нижнюю направляющую, потом аккуратно заводим в верхнюю

6. Выставим стойки из профиля CW с шагом 600 мм, начиная отсчёт от любой из несущих стен. Процесс монтажа этих элементов полностью совпадает с установкой усиленных стоек — детали нарезаем полосами на 10 мм меньше расстояния между направляющими, вертикальность проверяем уровнем, крепёж выполняем саморезами по металлу. Отметим, что размер шага 600 мм должен приходиться на середину стоечного профиля, так как именно в этой точке будут стыковаться листы обшивки, имеющие стандартную ширину 1200 мм.

   Стоечный профиль крепится к направляющим саморезами по металлу

7. Смонтируем горизонтальную перемычку (верхнюю балку) дверного проёма. Отрежем от полосы направляющего профиля кусок длиной на 200 мм больше расстояния между усиленными стойками. С каждого края детали отмерим по 100 мм и прорежем боковые части перпендикулярно основанию, оставив его целым. Аккуратно загнём эти отрезки внутрь и получим полосу профиля нужного размера с глухими торцами.

   Внутрь верхней балки проёма можно вставить деревянный брус, дополнительно усиливающий конструкцию

8. Установим перемычку между стойками проёма в нужном месте (учтём высоту дверного блока, а также возможность дальнейшего монтажа финишного напольного покрытия), проверим горизонталь строительным уровнем и закрепим деталь самонарезающими шурупами по металлу. Этот элемент конструкции также можно усилить любым из упомянутых способов.
9. Если высота помещения в месте установки перегородки превышает 3 м, придётся изготовить и смонтировать дополнительные рёбра жёсткости – поперечные перемычки между стойками. Детали выполняются аналогично верхней балке дверного проёма и крепятся к стоечному профилю CW саморезами по металлу.

   Вариант расположения поперечных перемычек в каркасе высотой более 3 м

10. Внутри готового каркаса перегородки установим закладные элементы из профиля, прочной толстой фанеры или бруса, к которым можно будет крепить подвесные шкафы, тяжёлые зеркала и бра. После этого смонтируем электропроводку, укладывая её в специальную трубу-гофру, а также проложим все необходимые коммуникации и трубопроводы.

    Деревянный брус нужно закрепить в местах установки тяжёлых навесных шкафов и других массивных элементов интерьера

На этом работы по монтажу каркаса закончены, можно переходить к следующему, не менее важному этапу создания перегородки.

Обшивка каркаса с установкой тепло- и звукоизоляции

Чтобы конструкция надёжно хранила тепло и защищала покой от постороннего шума, её внутренности нужно заполнить специальным изоляционным материалом. Многолетняя практика показывает, что для этих целей вполне подойдёт недорогой, но качественный тепло- и звукоизолятор — минеральная (каменная или базальтовая) вата.

Плиты из минеральной ваты надёжно сохранят тепло, а также изолируют помещение от постороннего шума

Совет мастера: Для того чтобы заполнить каркас внутрикомнатной перегородки, приобретите плиты или маты минеральной ваты нужной толщины — материал такой формы изготовления легко нарезается по размеру и удобно укладывается между элементами обрешётки.

Перед тем как установить слой тепло- и звукоизоляции внутри конструкции, выполним следующие действия:

1. Обошьём одну сторону каркаса гипсокартоном, стартуя с целого листа от той стены, где начинался отсчёт шага 600 мм для стоек из профиля CW. Помните, что при установке ГКЛ нужно обязательно оставить зазор 5–10 мм в местах стыка плиты с потолком и полом. Материал имеет свойство расширяться при перепадах температуры и влажности, а «глухой» монтаж в распорку может привести к его деформации и появлению трещин.

   Монтаж обшивки выполняется с целого листа от той стены, где начинался набор стоек

2. Лист облицовки крепим к профилю, закручивая по всему периметру саморезы для ГКЛ с шагом 250–300 мм. Шляпки самонарезающих шурупов утапливаем внутрь гипсокартона на глубину 0,5–0,8 мм.

   Шляпки самонарезающих шурупов нужно слегка утапливать в поверхность гипсокартона

3. Лобзиком или ножом раскраиваем остальные элементы обшивки по размеру и крепим их таким образом, чтобы листы стыковались точно на середине стоечного профиля.

   Стыкуем листы гипсокартона точно на середине профиля

4. Закрыв одну сторону каркаса, укладываем внутрь изоляционный материал, нарезая его с небольшим припуском и вставляя между стойками враспор.

   Нарезанные по размеру плиты минваты укладываем между стойками обрешётки

5. Монтируем обшивку с другой стороны перегородки, сместив листы на 600 мм (одну стойку) относительно закрытой части поверхности — такой способ крепления облицовки значительно повысит прочность конструкции.

   Другую сторону каркаса закрываем ГКЛ, смещая лист на одну стойку (600 мм)

6. Укрепим стыки и края листов в месте установки дверного проёма угловым профилем.

Внимание! Монтируя обшивку из ГКЛ, помните, что лист обязательно должен фиксироваться по всему периметру — для крепления добора или деталей нестандартного размера придётся вставить дополнительные элементы профиля в каркас.

Финальные аккорды

Закончив обшивку каркаса перегородки, вставим в неё дверной блок и решим вопрос с отделкой поверхности гипсокартона. Если при монтаже проёма была соблюдена строгая вертикаль, установка блока не вызовет никаких затруднений.

1. Собираем коробку и вставляем её в проём, фиксируя на время деревянными клиньями. Сторону дверного блока с выбранной четвертью устанавливаем в уровень с поверхностью перегородки.
2. Проверяем правильность установки конструкции с помощью лазерного или строительного уровня.

   Правильность установки дверного блока нужно контролировать с помощью лазерного или строительного уровня

3. Закрепляем коробку на место, закручивая длинные саморезы в усиленные стойки.
4. Зазор между блоком и стойками заполняем монтажной пеной, вставив временные распорки для сохранения геометрии конструкции.

   Зазор между дверной коробкой и стойками каркаса заполняется монтажной пеной

Вопрос с отделкой поверхности обшивки также решается довольно просто:

1. Стыки листов ГКЛ шпаклюем и армируем лентой-серпянкой, утапливая её в смесь ещё до застывания.

   Стыки между листами гипсокартона проклеиваем армирующей лентой и шпаклюем

2. Шляпки саморезов также заделываем шпаклёвкой.

   Шляпки саморезов также должны быть тщательно зашпаклёваны

3. Наносим на гипсокартон тонкий слой адгезионной грунтовки, ждём полного высыхания и затираем всю поверхность мелкой наждачной бумагой.

Теперь перегородка с дверью готова к любому виду финишной отделки — её можно оклеить обоями, покрасить, наложить керамическую плитку или декоративную штукатурку — это зависит только от вашей фантазии и финансовых возможностей. Для более подробного ознакомления с процессом монтажа каркасной конструкции, обшитой гипсокартоном, предлагаем вашему вниманию следующий видеоролик.

Видео: Как построить перегородку из ГКЛ и установить дверь

Многолетний профессиональный опыт показывает, что наши сограждане всё чаще выбирают гипсокартон для монтажа дополнительных несущих стен или межкомнатных перегородок в своём жилище. Этот материал лёгок в обращении и позволяет создавать такие конструкции, не прибегая к помощи бригады строителей, услуги которых стоят совсем недёшево. Надеемся, что теперь и вы сможете без особых проблем выполнить эту работу самостоятельно.

Как сделать перегородки из гипсокартона по выгодной цене

Главная / Статьи / Как сделать перегородки из гипсокартона

Гипсокартон — удобный материал для строительства перегородок

Гипсокартон — удобный в работе и универсальный материал для проведения внутренних ремонтных работ. Когда требуется разделить пространство на отдельные комнаты или зонировать общее помещение, используют перегородки из гипсокартона. С помощью гипсокартонных перегородок меняют архитектуру пространства, создают элементы оригинального дизайна в помещениях. Гипсокартон — материал, легкий в работе. Даже не имея опыта работы, следуя простым инструкциям, можно самостоятельно изготовить гипсокартонную перегородку.

Положительные качества перегородок из гипсокартона Перегородки из гипсокартона имеют преимущества по ряду параметров, если сравнивать их с бетонными и кирпичными перегородками.

1. Монтаж гипсокартонных перегородок занимает меньше времени, не требует высокого мастерства и может легко выполняться одним человеком.
2. Вес профилей для ГКЛ и самого гипсокартона намного меньше, чем вес кирпичей и бетона. Это облегчает процесс работы и снижает расходы на доставку материалов.
3. Гипсокартон — экологически чистый материал, произведенный из натуральных компонентов.
4. Гипсокартонные перегородки состоят из негорючего материала, следовательно, не могут загореться.
5. Гипсокартон обладает высокой звукоизоляцией. Конструкция гипсокартонной перегородки на каркасе из металлического профиля позволяет использовать утеплитель, который повышает звукоизоляционные свойства.
6. Гладкая поверхность гипсокартонных перегородок удобна для различных видов декорирования. Перегородки из гипсокартона красят, покрывают декоративной штукатуркой, выкладывают кафелем, оклеивают обоями.
7. Перегородки из гипсокартона хорошо пропускают воздух, что благоприятно влияет на микроклимат помещения.

Надо иметь в виду, что гипсокартонная перегородка портится от сильного намокания. Для влажных помещений выпускается влагостойкий гипсокартон, его используют для ванных комнат и других помещений повышенной влажности.

Виды материалов для перегородок из гипсокартона

Перегородки из гипсокартона состоят из металлических профилей и гипсокартонных листов (ГКЛ). Металлические профили для ГКЛ различаются по размеру и форме поперечного сечения, а также по своему назначению. Существуют следующие виды профилей для гипсокартона:

• направляющий профиль в виде швеллера для фиксации стоек каркаса;
• стоечный для усиления жесткости конструкции;
• угловой для наружных углов гипсокартонных перегородок;
• арочный для моделирования проемов сложных форм;
• маячный профиль Т-образной формы.

Листы гипсокартона отличаются по ширине. Стандартная ширина ГКЛ не менее 12.5 мм. Существует три вида гипсокартона в виде ГКЛ:

• стандартный, серого цвета с синей маркировкой для стен и потолка;
• влагостойкий, зеленый с синей маркировкой для помещений повышенной влажности;
• огнестойкий, серый с красной маркировкой для помещений с высокой пожарной опасностью.

Как монтируется каркас для гипсокартонной перегородки

1. На первом этапе составляют схему гипсокартонной конструкции подготавливают инструменты и материалы.
2. В соответствии с планом расположения гипсокартонной перегородки от ближайшей стены отмеряется необходимое расстояние в нескольких местах. Затем аккуратно проводятся линии по полу и потолку. Соединив концы линий, получаем замкнутый контур. Боковые стороны контура должны быть строго вертикальными, это проверяется с помощью отвеса.
3. По линиям пола и потолка просверливаются отверстия под дюбели.
4. На направляющих профилях приклеивается уплотнительная лента.
5. Первая стойка крепится вплотную к стене. Стойку оклеивают уплотнительной лентой в месте примыкания к основной конструкции.

   Когда первый профиль установлен, проверяется его вертикальность. Затем стойка крепится дюбелями к несущей стене.
6. Затем устанавливаются остальные стойки.
   Стоечный профиль прикрепляется к направляющим с обеих сторон с помощью просекателя.
7. На горизонтальных швах листов гипсокартона ставятся перемычки. Для этого куски профиля по 100 мм прикрепляются к стойкам на нужной высоте. Затем горизонтальный профиль вставляется внутрь и фиксируется просекателем.

Обшивка каркаса гипсокартоном

Перед установкой первого листа его тонкую часть обрезают по длине. Это делается, чтобы впоследствии не были видны стыки листов. Первый лист крепится к каркасу так, чтобы его целый край совпадал с центром профиля. Затем лист закрепляется саморезами.

Во время установки перегородки из гипсокартона следуйте рекомендациям:

• оставляйте зазоры между листами и полом — 10мм, между листами и потолком — .5мм, между двумя листами — 2мм;
• избегайте крестообразных стыков листов, это снижает прочность конструкции;
• если по одной стороне обшивка идет слева направо, по другой стороне производите облицовку в обратном порядке.

После обшивки одной стороны профилей полости между стойками заполняются изоляционным материалом. Для водопроводных труб требуется отдельная изоляция. Электропроводка прокладывается в специальном рукаве для электропроводки. После того как изоляция проложена, обшивается вторая сторона каркаса.

Наружная отделка перегородки из гипсокартона

Стыки листов армируются самоклеящейся серпянкой и шпаклюются. Наружные углы гипсокартонной перегородки укрепляются металлическим уголком. Когда шпаклевка высохнет, перегородка обрабатывается грунтовочной смесью. Затем вся поверхность покрывается шпаклевкой с обеих сторон. Под отделку обоями подойдет один слой крупнозернистой шпаклевки. Если поверхность предполагается окрашивать, требуется второй слой мелкозернистой шпаклевки.

После высыхания и шлифовки перегородка из гипсокартона готова к декорированию любыми материалами.

При построении перегородок из ГКЛ мы рекомендуем использовать: качественный металлический профиль PRIMET

При отделке перегородок из ГКЛ мы рекомендуем использовать: качественный перфорированный уголок PRIMET



Как сделать перегородку из гипсокартона с полками

Главная / Дизайн потолка / Дизайнерские решения / Перегородка из гипсокартона с полками — как ее сделать?

Перегородки из ГКЛ – пожалуй, наиболее простой и материально не затратный способ разделить помещение или выделить определенную часть комнаты. При этом, данной конструкции можно добавить функционала, если снабдить ее полками. Далее в этой статье поговорим о том, как сделать перегородку из гипсокартона с полками самостоятельно.

Что потребуется

Для таких работ не понадобится множества необычных или сложных приспособлений, а также материалов. Основной инструмент, который может понадобиться вам в процессе создания перегородки, есть у любого «домашнего» мастера:

• Шуруповерт
• Ножницы для металла
• Острый нож
• Строительный, а лучше лазерный уровень
• Отвес
• Набор приспособлений для финишной отделки – шпатели, наждачка или терки для шлифовки, валики и кюветы для краски

Набор стройматериалов также прост:

• Гипсокартон
• Профили из металла для каркаса
• Серпянка – заделывать швы и стыки
• Перфорированные уголки
• Шпаклевочная смесь
• Краска
• Грунтовка

Подготовка

Чтобы ваша перегородка из гипсокартона с полками была ровной и красивой, перед началом работ обязательно понадобится создать эскизы создаваемой композиции.

По ним впоследствии будет изготовлен чертеж с указанием точных размеров всех деталей. Без такой подготовки очень велика вероятность того, что вы допустите массу ошибок, так что, данным моментом лучше не пренебрегать.

После создания чертежей можно перейти к очень ответственному этапу – нанесению разметки. Разметочные точки наносятся на все плоскости, с которыми собираемая композиция должна будет соприкасаться. Их соединяют прямыми линиями при помощи разметочного шнура. Плоскости и вертикали намечают только при помощи уровня, а перенос точек по горизонтальным плоскостям производится отвесом.

Сборка основания композиции

Когда разметка будет нанесена, можно приступить к работам по созданию «скелета» будущей перегородки. Первые элементы скелета крепятся к полу, потолку и чаще всего – к одной или нескольким стенам. Крепить все эти детали предстоит дюбелями, через каждые 40 – 50 сантиметров. Если крепление ослаблено, можно добавить еще несколько мест фиксации.

Закрепив основу на полу и потолке, начинают фиксировать в них вертикально расположенные части основания. Их подрезают на пять миллиметров меньше, чем составляет расстояние от пола до перекрытия, чтобы они свободно вошли в закрепленные части. Между собой все части создаваемого основания скрепляются обычными саморезами.

Когда вертикальные части основания будут зафиксированы, можно начинать фиксацию горизонтальных элементов. Если нагрузка на полки может оказаться большой, то основание усиливают двойными перемычками.

Обшивка

После того, как основание будет полностью собрано, переходят к его зашивке гипсовыми деталями — она производится по стандартной схеме. Шляпки саморезов не должны после закручивания выступать над внешней плоскостью прикрепляемого элемента, но, не повредить при этом деталь. Порядок крепления фронтальных и горизонтальных элементов выбирается, исходя из удобства монтажа и подрезки фрагментов до нужных размеров – иногда, проще подрезать деталь прямо на месте, после ее фиксации.

Важно: на всех стыках гипсовых деталей нужно располагать перемычки, чтобы была возможность закрепить края деталей. Стыки при этом, должны идти в разбежку.

Когда вся площадь композиции будет зашита ГКЛ, переходят к шпаклеванию и установке перфорированных уголков на угловые соединения деталей. Они придают соединению прочность и обеспечивают углам красивый и аккуратный вид. После того, как шпаклевка высохнет, всю конструкцию шлифуют и красят.



Перегородка из гипсокартона с дверью: самостоятельное изготовление

Оглавление:
Перегородка из гипсокартона с дверью: особенности устройства каркаса
Тонкости обшивки перегородки из гипсокартона с дверью своими руками

В большинстве случаев, когда речь идет о гипсокартонной перегородке в доме или квартире, практически всегда имеется в виду простенок с дверью, а вернее с дверным проемом. В отличие от глухих гипсокартонных перегородок, такой простенок изготавливается несколько сложнее – не скажу, что совсем уж сложно, но разница имеется, и знакомиться с ней придется. Именно этим мы и займемся в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, как самостоятельно делается перегородка из гипсокартона с дверью? Мы рассмотрим не только последовательность работ, но и тонкости, связанные с производством отдельных этапов.

Как установить перегородку из гипсокартона с дверью фото

Перегородка из гипсокартона с дверью: особенности устройства каркаса

Скажем так, одна половина работы по установке перегородки из гипсокартона с дверью, а вернее по устройству ее каркаса, производится точно так же, как и в случае с глухим простенком, а вторая имеет некоторые изменения. Разметка, установка UW-профиля на стены, потолок и пол выполняется точно так же, а вот все остальное, включая и установку несущих CW-профилей, делается несколько по иной схеме.

1. Первое – это меняется точка отсчета. Если в случае с глухими гипсокартонными перегородками несущие профили устанавливаются через каждые 600мм, начиная с любой стороны перегородки, то здесь начинать их установку нужно с формирования дверного проема. Первые два несущих профиля как раз и ограничивают его. Все остальные профили данного типа монтируются с шагом 600мм, начиная от центра дверного проема – отсчет ведется в одну и в другую сторону. Спросите, почему так, а не по стандартной схеме? Дело в том, что гипсокартон нужно стыковать по центру проема – над ним должен быть шов, а не по его краю, это принято делать у многих мастеров. Гипс – он не только является основанием для нанесения шпаклевки или наклеивания обоев, он еще и некоторую прочность конструкции придает. Так вот, чтобы эта прочность не нарушалась окончательно, и при захлопывании дверей перегородка не шаталась и на ней не появлялись трещины, сделать каркас нужно именно так, а не иначе. Да, совсем забыл о ширине дверного проема – на два сантиметра больше, чем ширина собранного дверного блока. В принципе, этого хватает для монтажа дверей, если, конечно, профили, формирующие проем, устанавливаются строго по вертикали.

   Перегородка из гипсокартона с дверью фото

2. Второй момент – это верхняя перемычка. Высота ее установки тоже обусловлена высотой собранного дверного блока. Все тот же сантиметр или полтора в плюсе. Именно это расстояние откладывается от пола на одной и на другой стойке (обязательно нужно проверить горизонтальность двух меток, если есть различия, то выбрать средний вариант). Дальше четко по меткам внутри дверного проема нужно установить обрезки направляющих профилей – они нужны для монтажа горизонтальной перекладины, которая и устанавливается следующим шагом. Просто подрезаем ее по необходимому размеру, вставляем в направляющие и прикручиваем с двух сторон саморезами, предварительно проверив уровнем горизонт. Теперь дело за малым – установить короткий вертикальный несущий профиль над дверным проемом и обеспечить тем самым стык гипсокартона в положенном месте.

   Как построить перегородку из гипсокартона с дверью фото

По большому счету, работа не сложная, и справится с ней каждый домашний умелец. Единственное, что здесь еще можно добавить, так это сказать несколько слов по поводу выбора профиля, а вернее его ширины. В идеале, если не стоит вопрос экономии квадратных сантиметров, перегородка должна иметь толщину 100мм – минус гипс (12,5 + 12,5), получаем профиль шириной 75мм. Если использовать профиль 50мм, межкомнатные перегородки из гипсокартона с дверью получаются слабыми, а их звукоизолирующие способности оставляют желать лучшего.

Тонкости обшивки перегородки из гипсокартона с дверью своими руками

С вопросом, откуда начинать шить гипсокартон, мы уже разобрались (от центра дверного проема), а других нюансов его крепления, как ни странно, нет – все производится стандартно. Гипс просто прикручивается саморезами по металлу длиной 25мм, которые устанавливаются с шагом 200-300мм. Особенность этого этапа работ заключается в ином – в последовательности решения вопроса, как сделать перегородку с дверью, а вернее обшить ее каркас листами гипсокартона. Она следующая.

1. Для начала нужно усилить дверной проем – ведь не думаете же вы, что он в состоянии будет долгое время выдерживать нагрузки, оказываемые дверным блоком. Естественно, нет, и именно поэтому внутрь CD-профилей, расположенных по периметру проема, нужно вставить деревянный брус или доску толщиной 40мм. Как вариант, можно использовать старую дверную коробку – красота здесь не нужна, а с поставленной задачей она справляется отлично. Крепится древесина все теми же саморезами непосредственно через профиль.

   Перегородка из гипсокартона с дверью своими руками фото

2. Вторым этапом одна сторона перегородки обшивается гипсокартоном. Особых нюансов здесь нет – просто берем гипс и прикручиваем. При необходимости подрезаем в нужный размер. Самое сложное здесь (если, конечно, можно так сказать) – это вырезание дверного проема. Трудно точно угадать с размером. Именно поэтому лист прикручивается целиком, а уже потом, используя каркас как разметку, обрезается лишнее.
3. Теперь самое время позаботиться о скрытых коммуникациях – проложить проводку, если речь идет о ванной комнате, то, возможно, и трубы водопровода. Сделать это нужно обязательно, так как другого шанса не будет.
4. Звукоизоляция. Если она необходима – многие люди пытаются сэкономить на ней, но потом серьезно каются в содеянном. Дело в том, что без внутреннего наполнения минеральной ватой перегородка из гипсокартона превращается в резонатор, который не только не глушит звуки, а, наоборот, усиливает их многократно. Отказываться от шумоизоляции не стоит.

   Как сделать перегородку из гипсокартона с дверью фото

5. И завершается этот этап работ обшивкой перегородки с другой стороны. Здесь все, как и с первой стороны, за исключением того, что, возможно, придется вытаскивать наружу провода или выводы трубопроводов.

В принципе, это весь вопрос, как построить перегородку с дверью, а вернее ответ на него. Как видите, нет ничего сверхъестественного. Не будете забывать про самых главных друзей строителя – уровне и рулетке, все получится самым лучшим образом.

В завершении темы о том, как делается перегородка из гипсокартона с дверью, несколько слов по поводу установки дверного блока. В принципе, она тоже выполняется стандартно, за исключением одного момента – в частности, крепления коробки. В большинстве случаев этот момент игнорируется, и многие мастера устанавливают ее исключительно на одну пену. Ничего не имею против такой установки, но только не в этом случае. Гипсокартонные перегородки и так слабенькие, и еще один элемент ненадежность здесь не нужен – вы не намного больше времени потратите, если после того, как застынет пена еще и прикрутите коробку к спрятанному за профилем брусу. А если эта коробка еще и с порогом, то она придаст дополнительную жесткость перегородке.

Автор статьи Александр Куликов

Гипсокартонная перегородка и перепланировка

Перепланировки в нежилых помещениях и квартирах могут проводиться с разной целью. Одни хотят перенести санузел в квартире, другие – объединить электрофицированную кухню и комнату, третьи – сделать проем в стене, а кто-то проводит сразу несколько ремонтных мероприятий.

Одним из распространенных направлений перепланировки является снос и возведение ненесущих перегородок для увеличения/уменьшения числа комнат, объединения/разъединения санузла, для создания квартиры-студии и так далее.

Сносить полностью разрешается только ненесущие перегородки. В несущих же допускается организовать проем, но только после разработки технического заключения.

Ненесущие перегородки могут возводиться из самых различных материалов: из дерева, кирпича, гипсобетона, стекла, пенобетона, пазогребневых блоков и гипсокартона. Остановимся на подробном рассмотрении перепланировки с возведением самых популярных перегородок — гипсокартонных.

Особенности гипсокартонных перегородок

Главная особенность гипсокартонных перегородок – малый вес, что, в свою очередь, обеспечит гарантию не превысить нагрузку на перекрытия. Еще одной важной особенностью таких перегородок является устойчивость к огню, а это уже очень важно в квартире, так как риск пожара снижается.

Гипсокартонные перегородки имеют гладкую и ровную поверхность. Наличие такое поверхности облегчает покраску гипсокартона или поклейку на такие перегородки обоев. Интересной особенностью гипсокартона является его способность поглощать влагу в помещение с избытком водяных паров, а также – отдавать влагу, если воздух сухой.

Собственники проводят перепланировку с возведением гипсокартонных перегородок и в квартирах, и в нежилых помещениях (например, в офисах), так как такой материал позволяет создавать перегородки самой различной конфигурации.

Толщина перегородок из ГКЛ (гипсокартонных листов) варьируется от 75 мм до 150 мм. Средняя толщина составляет порядка 80-100 мм.

Является ли гипсокартонная перегородка перепланировкой?

Когда вы проводите ремонтные работы у себя в квартире с возведением новых перегородок, но не знаете, считается ли гипсокартонная перегородка перепланировкой, помните следующее: любой ремонт, который по факту несет в себе изменения имеющейся планировки помещения, следует считать перепланировкой.

И, конечно же, будет считаться перепланировкой и гипсокартонная перегородка с дверью.

План монтажа новых перегородок:

Обратитесь к нам за консультацией по согласованию, если вы планируете установку гипсокартонной перегородки при перепланировке.

Как происходит монтаж гипсокартонных перегородок при перепланировке?

1. Во время перепланировки, когда возводятся перегородки из гипсокартона, их монтаж происходит следующим образом:
2. Устанавливается каркас из метала, состоящий из ПН – продольных направляющих профилей.
3. С помощью вертикальных стоечных профилей и дюбелей происходит крепление ПН к перекрытиям. ПС крепятся к ПН.
4. На каркас прикрепляются ГКЛ – листы гипсокартона, состоящие из покрытого облицовочным картоном слоя гипса Г-4.

Чтобы обеспечить хорошую звукоизоляцию ГКЛ, применяются минеральная вата или пенополистирол.

Завершение

Теперь мы видим, что ремонт с установкой гипсокартонной перегородки является перепланировкой.

Как понимаете, для создания безопасных и удобных перегородок в квартире лучше использовать листы гипсокартона. Использовав их, вы можете не переживать по поводу перегрузки перекрытий, возгорания перегородок и, в принципе, какого-либо неудобства.

Если вы хотите сделать перепланировку с возведением гипсокартонных перегородок, обратитесь за помощью к специалистам нашего проектного бюро. Мы сможем разработать вам подходящий проект с возведением перегородок, а также поможем в полном согласовании перепланировки.

Как сделать перегородку из гипсокартона

Сборные гипсокартонные системы перегородок Кнауф применяются как внутренние ограждающие конструкции в помещениях с сухим, нормальным и влажно- влажностными режимами в жилых, общественных и производственных зданиях всех степеней огнестойкости, возводимых в любых районах, в том числе и сейсмических. У нас Вы можете заказать монтаж перегородок из гипсокартона в Санкт Петербурге любой формы и размера. Мы осуществляем доставку и подъем материалов на место проведения работ, оперативное выполнение заказа, и высокое качество исполнения. Делаем любые объемы, как маленькие комнатные перегородки, так и отделку больших производственных помещений. Из статьи ниже Вы узнаете как сделать перегородку из гипсокартона, технологию, последовательность работ, какой для этого необходим инструмент и материалы. Перегородка С 111 из гипсокартонных листов с однослойной обшивкой на одинарном металлическом каркасе. Монтаж перегородки из гипсокартона следует выполнять в период отделочных работ, до устройства чистых полов, когда все мокрые процессы закончены и выполнены разводки электротехнических и сантехнических систем. В условиях сухого, нормального и влажного режима, при температуре в помещении не ниже +10 градусов.Монтаж начинается с разметки проектного положения перегородки с помощью лазерного уровня и шнуро- отбойного устройства на полу, на потолке и на базовых стенах. Отмечаются на полу места расположения стоечных профилей и стоек по сторонам дверных проемов. Направляющие профили необходимого размера отрезаются с помощью электрических или ручных ножниц для резки металла. Для улучшения звукоизоляционных характеристик конструкции, на направляющие профили наклеивается уплотнительная лента в соответствии с их шириной. С помощью дюбелей длинной 35 мм. и диаметром 6 мм. направляющие профили крепятся к полу. Расстояние между точками крепления не более одного метра, но не менее трех креплений на один профиль. Таким же образом направляющие профили закрепляются на потолке. Далее определяется высота стоечных профилей с использованием метростата, или других измерительных устройств. Выполняется резка профилей по размеру. Длина стоечных профилей должна быть на 10 мм. меньше высоты помещения, и не менее чем на 20 мм. в условиях сейсмики. На стоечные профили, примыкающие к стенам, приклеивается уплотнительная лента.  Примыкающие профили крепятся к стенам из гипсокартонных листов самонарезающими шурупами в стоечные профили, а к бетонным и кирпичным основаниям дюбелями длинной 35 мм., и диаметром 6 мм. С шагом между точками крепления не более одного метра, но не менее трех креплений на один профиль. Для устройства дверного проема, при массе дверного полотна не более 30 кг по обе стороны дверной коробки смонтировать опорные стоечные профили, изготавливаемые из двух стоечных профилей методом насадки.Установить опорные стоечные профили в направляющие профили и закрепить самонарезающими шурупами длинной 9 мм и диаметром 3,5 мм. Вырезать из направляющего профиля горизонтальную перемычку и закрепить ее самонарезающими шрупами длинной 9 мм и диаметром 3,5 мм. Установить одну промежуточную стойку из стоечного профиля над дверной коробкой, если гипсокартонный лист целиком перекрывает дверную коробку. В других случаях ставятся две стойки.Стойки закрепить в направляющие профили методом просечки с отгибом. На них должны быть расположены стыки смежных гипсокартонных листов. Установить стоечные профили в направляющие с проектным шагом предпочтительно 600 мм. Фиксация стоечных профилей и направляющих осуществляется методом просечки с отгибом. Необходимо монтировать стоечные профили так, чтобы отверстия для пропуска коммуникаций в них всегда находились на одном уровне в соответствии с проектом, а спинки профилей были обращены в одну сторону.При креплении КНАУФ листа к металлическому каркасу, лист должен быть меньше высоты помещения и отстоять от пола на 10 мм. При необходимости раскроя листа надрезается картон и часть гипсового сердечника ножом для резки КНАУФ листов, лист надламывается по линии надреза, и разрезается картон на другой стороне листа. Обдирочным рубанком обрабатывается кромка листа, а кромочным рубанком делается на торцевой стороне листа фаска под углом 22,5 градуса, на глубину 2/3 толщины листа.Раскрой КНАУФ листа по ширине может производиться с помощью большого резака с шириной отрезаемой полосы до 630 мм., и малым резаком с шириной отрезаемой полосы до 120 мм. Кнауф листы с помощью приспособления для фиксации прижимаются к каркасу, и крепятся самонарезающими шурупами длинной 25 мм., диаметром 3,5 мм., с шагом не более 250 мм. Шурупы устанавливают от центра к краям листа, или от угла в стороны. Торцевая сторона листа с фаской должна примыкать к потолку, шурупы должны отстоять от края обрезанной кромки листа на расстояние не менее 15 мм., и не меннее 10 мм. от края кромки оклеенной картоном.Смещение шурупов по вертикали на двух смежных листах должно быть не менее 10 мм. Крепежные шурупы должны входить в гипсокартонный лист под прямым углом, и проникать в металлический профиль каркаса на глубину не менее 10 мм. Головки шурупов должны быть утопленны в гипсокартонный лист на глубину около 1 мм., с целью их последующего шпаклевания. Деформированные или ошибочно размещенные шурупы заменить.В местах горизонтальных стыков листов установить перемычку из металлического профиля, а на торцевых сторонах листов сделать фаску. Смежные горизонтальные стыки должны быть смещены относительно друг друга не менее чем на 400 мм. Последний, примыкающий к стене лист, обрезать в размер, обработать обдирочным рубанком кромку листа, а кромочным рубанком сделать фаску под углом 22,5 градуса на глубину 2/3 толщины листа для последующего шпаклевания. Дверной проем выполняется после закрепления Кнауф листов к каркасу. Сначала делается отверстие прокалывающим устройством, затем прокалывающей пилой или ножовкой пропиливается вертикальная и горизонтальная сторона листа. На оставшейся непропиленной стороне листа надрезается ножом для резки кнауф листов картон и часть гипсового сердечника, лист надламывается по линии надреза и прорезается картон на другой стороне листа. Через отверстия в стойках пропускается электрическая разводка. Кабели размещать перпендикулярно стойкам, пропуская их через подготовленные отверстия. Не допускается проводка кабеля внутри вдоль стоечных профилей каркаса.С помощью фрезы вырезаются отверстия для установки электрических коробок. После монтажа Кнауф листов с одной стороны, производится укладка плит изоляционного материала, например Кнауф Инсулейшен. Далее необходимо установить и закрепить Кнауф листы с другой стороны каркаса таким образом, чтобы стыки гипсокартонных листов не совпадали со стыками листов первого слоя противоположной стороны каркаса, а именно горизонтальные стыки должны быть смещены вертикально не менее чем на 400 мм., а вертикальные стыки горизонтально на шаг стоек. Затем вырезать Кнауф лист для дверного проема со второй стороны перегородки, и закрепить его самонарезающими шурупами к опорным стоечным профилям и перемычке. Стыки гипсокартонных листов не должны располагаться на стойках, к которым прикрепляется дверная коробка.

Как сделать перегородку из гипсокартона своими руками: поэтапная инструкция, | РемонтСами!

С тем, что гипсокартон давно уже стал одним из наиболее востребованных материалов, никто не поспорит. Его предпочитают устанавливать и любители, и профи. Этими листами обшивают стены, потолки, делают перегородки в домах и квартирах.

Одним из основных достоинств считается его легкость. Можно возводить гипсокартонные конструкции:

• в квартирах многоэтажек;
• в частных домах на вторых этажах.

Обозначенная конструкция существенно не повлияет на перекрытие — значительно не усилит нагрузку. Гипсокартон превосходно подходит для монтирования:

• легких перегородок с окнами различной формы;
• глухих стен.

Материал способен принимать нужную форму, если создать условия для этого. Удается с его помощью:

• конструировать арочные проёмы;
• устанавливать окошки при создании перегородок (круглые, криволинейной формы).

Листы гипсокартона поддаются пластичной деформации. А это дает возможность монтировать такие перегородки, у которых края объёмные.

Следует учитывать. Таким способом можно создавать оригинальные полки, что выдержат книги в пару рядов. Также в подобных нишах можно устанавливать бытовую технику.

Какими материалами нужно запастись для монтажа гипсокартонной перегородки

Обязательно нужно иметь следующие материалы, которые выбираются с учетом востребованных характеристик.

1. Листы ГВЛ. Для перегородки наиболее приемлемым вариантом считается обычный гипсокартон с толщиной 1,2 см.

ГКЛ листы Knauf

Важно! Влажность в помещении при использовании такого материала не должна быть повышенной.

Для создания перегородок, отделяющих кухню, ванну, санузел, потребуется приобрести влагостойкий гипсокартон. Производитель специально обозначает материал с особыми функциональными способностями слабым зеленоватым цветом.

Инструменты для монтажа гипсокартона

Спросом пользуются и другие разновидности гипсокартона. Потребность в их приобретении возникает, если необходимо создать перегородку в особых условиях (к примеру, отделить пожароопасный участок) или особой формы.

2. Деревянные бруски (металлический профиль). Ими сконструируют каркас. Если между полотнами выкладывают звукоизоляционный материал — ширина элементов каркаса должна быть 7,5 см. Если пространство заполняется тонким утеплителем или остается полым — ширина его деталей выбирается 5-сантиметровая. Можно утверждать, что толщину перестенка в основном будет задавать именно ширина профиля.

3. Саморезы. Они подходят и для деревянных деталей, и для металлического профиля.

4. Сетка-серпянка из стекловолокна. Ею будут армироваться стыки.

5. Шпаклевочные составы на основе гипса. Потребуются и стартовая, и финишная шпаклевки, чтобы заделать стыки, выемки, устранить дефекты поверхности.



Методика монтажа каркаса

Схема монтажа каркаса для перегородки из гипсокартона

Прежде чем начинать непосредственно монтаж перегородки, следует:

• произвести промеры места установки конструкции;
• сделать расчеты;
• обозначить разметку.

Как делается разметка

Разметка профиля под гипсокартон

1. Лучше всего заниматься разметкой листов на полу. Для этого потребуются:

• карандаш;
• строительный уголок;
• длинная линейка (можно использовать правило или длинный строительный уровень).

С их помощью удается идеально правильно разметить ровные линии и прочертить их. Линии предназначаются, чтобы зафиксировать места для крепления направляющих из профиля.

2. Еще на линии должно быть обозначено место, где будет располагаться дверной проём. Там не должно быть направляющей.

3. Проецируется прямая линия от потолка до пола. Используется отвес.

4. Под прямым углом от краев тех линий, что на полу, по стенам прочерчиваются вертикальные прямые черты к потолку. Так выделяются начало и конец горизонтальной линии проекции.

5. Отметив на потолке точки, с их учетом прочерчивают точно прямую горизонтальную линию. Это место закрепления направляющей.

Очень важно отмерять эти две линии предельно правильно. Именно от этих отметок будет в основном зависеть вертикальность возводимой стены.



Процесс установки каркаса

Шаг первый. Устанавливаются направляющие профили. Сперва профиль крепят на полу, используя дюбели. Нужно оставить нетронутым только место, где будет установлен проём двери. Отверстия для дюбелей сверлят сквозь уложенные направляющие. После этого их снимают. В отверстия забивают пробки-дюбели из пластика. Теперь направляющую следует уложить на место, закрепить забивными дюбелями (можно саморезами).

Установка вертикальных стоечных профилей

Шаг второй. На стены устанавливают направляющие с учетом ранее размеченных вертикальных линий. Их положение постоянно сверяют по уровню. Тогда не отметится даже незначительного люфта в сторону.

Шаг третий. Нижняя часть вертикального профиля вставляется в горизонтальную направляющую, что расположена на полу. Процесс крепления на бетонные стены проводится тем же способом, что и на полу. А для деревянных стен дюбеля не нужны. Через направляющие вкручивают саморезы непосредственно в стену.

Шаг четвертый. Крепят направляющую на потолок. Это нужно делать так же, как и на пол. Вкручивают саморезы друг от друга на расстоянии 25-30 см. Соединяют горизонтальный профиль, что на потолке, с вертикальным тем же способом, что и на полу. То есть используют саморезы (можно применить заклепочники).

Шаг пятый. Потребуется обозначить на потолочном профиле место, где будет располагаться дверной проём. При этом учитывается нижняя разметка и используется отвес.

Измеряется высота, чтобы подготовить направляющие. Их установят по боковым сторонам проёма двери. Потребуется отмерить нужную длину стартовых профилей, вырезаются заготовки. Далее их устанавливают таким способом, чтобы они обозначили собой дверной проём.

Стойки устанавливается в направляющие на уголки профили на потолке и полу

Шаг шестой. Направляющие, что установлены вокруг проёма двери, укрепляют. Используются деревянные бруски. Эти детали вставляют непосредственно в направляющие, закрепляя саморезами.

К сведению. Иногда стоит для повышения стойкости конструкции у первого профиля закрепить дополнительный — усиливающий.

Шаг седьмой. Как только вертикальные профили будут установлены и укреплены, на них отмечают высоту проёма. С учетом этих отметок прикручивают горизонтальную перекладину из отрезка профиля подходящего размера. После этого в него также следует вставить деревянный брус, к нему прикручивают вертикальные стойки. В торец перекладины, что монтировалась горизонтально, вкручивают длинные саморезы.

Шаг восьмой. Измеряют пространство между стенами и дверным проёмом. Вычисляют, сколько потребуется вертикальных стоек. Их крепят друг от друга ориентировочно на расстоянии 30-60 см.

Потребуется нарезать заготовки в нужном количестве востребованной длины. Устанавливают стойки, их концы направляют вовнутрь направляющих, расположенных на потолке и на полу. Опять же, для выравнивания их положения применяют уровень. С помощью саморезов профили скрепляют на стыках. Здесь потребуются саморезы с крупными шляпками. Можно использовать заклепки.

Дмитрий Кузнецов

Автор статьи: главный редактор проекта, эксперт по ремонту.

Задать вопрос

На заметку. Чтобы была обеспечена большая жесткость, между вертикальными стойками следует установить горизонтальные перекладины. Особенно это актуально при работе в помещении с высоким потолком.

Монтаж электропроводки

Прокладка проводки в профиле ГКЛ

После завершения установки каркаса внутри конструкции монтируется электрическая проводка. Это делается в случае, если она предусмотрена в схеме.

Проще всего устанавливать проводку, когда гипсокартонные листы будут закреплены на одной стороне каркаса. Но можно и изначально сделать эту работу, пока еще не установлены листы.

В профилях просверливают отверстия для протягивания проводов. Их укладывают в изоляционные трубки:

• гладкие;
• гофрированные.

Концы проводов выводятся наружу.



Как раскраивать листы и закреплять их на каркасе

Обшивка каркаса гипсокартоном

Проводка уже проведена. Тогда на любой стороне каркаса можно приступать к закреплению гипсокартона. Для его прикручивания используют именно черные саморезы. Их специально выпускают для этого предназначения. Головки крепежных деталей следует слегка углубить в ГКЛ — максимум на 1 мм.

Для установки в некоторых местах потребуются только определенные секции материала. Разрезается гипсокартон таким способом.

Первый этап. Производятся замеры участка на каркасе, который требуется закрыть.

Второй этап. Все замеры переносят на лист. Используя линейку с карандашом, делают отметки.

Третий этап. Гипсокартон разрезают. Для этого потребуется иметь нож, которым режут бумагу, или специальный — для гипсокартона. Понадобится и ручная ножовка с мелкозубчатым полотном.

Резка гипсокартона

Четвертый этап. Когда разрез производится ножом, лезвие ведут строго по установленной линейке. Следует прорезать только верхний слой гипсокартона и слегка углубиться в гипс. Нижний картон должен оставаться целым. По намеченной линии лист перегибают и проводят ножом по месту сгиба, разрезая материал уже до конца.

Крепление листов гипсокартона, стыки

Пятый этап. В перегородке обычно присутствуют розетки и выключатели. Тогда, после протягивания проводки, с помощью «коронок» высверливаются в гипсокартоне отверстия нужного диаметра. В эти места после завершения установки перегородки будут выведены провода и подключены электрические устройства.

Сперва монтируется гипсокартон с одной стороны каркаса. После этого с открытой стороны укладывают между направляющими утеплитель. Принято использовать:

• минвату;
• изовер;
• пенополистирол.

Теперь пришло время зашивать вторую сторону каркаса. Гипсокартон устанавливается тем же способом, что и на первой стороне.



Правила установки дверной коробки

Перегородка из ГКЛ с дверной коробкой

После установки перегородки в проём устанавливают коробку, предназначенную для подвешивания двери. Нужно выставить по уровню деревянный косяк, на который уже установлены петли. К стойкам проёма он полотно крепится с помощью добротных саморезов, крепление производится в трех-четырех зонах. Косяк удастся надежно закрепить, ведь в обозначенных местах до этого были установлены деревянные бруски.

Следует учитывать. Не должны оставаться на поверхности головки саморезов, их углубляют в толщу древесины. Нужно заблаговременно просверлить лунки под потай.

Коробка установлена, можно подвешивать дверь. Принято выбирать для таких конструкций максимально легкое полотно, тогда перегородка не будет перетягиваться в какую-либо сторону.



Способ заделки стыков на создаваемой перегородке

После завершения монтажа необходимо поскорее заделать стыки гипсокартонных листов и все прочие выемки. Нужна будет сетка-серпянка.

Шпаклевка стыков гипсокартона с сеткой-серпянкой

Нужно понимать. Лучший вариант — это приобретение рулона с нанесенным клеем. Вот тогда сетка сразу же будет приставать к картону. Сетку следует наклеивать на все стыки.

Теперь нужно заделать стыки стартовой шпаклевкой, используя шпатель. Желательно разравнивать поверхность очень тщательно, а все излишки заделочного материала убирать.

Между некоторыми листами приходилось снимать фаску самостоятельно. Когда эти стыки будут заделываться, сперва такие места обрабатываются грунтовкой. И только затем на них накладывают серпянку, а далее наносят шпаклевку.

Цены на гипсокартон



Подробная инструкция как штукатурить стены в квартире, смотрите здесь.

Видео: Перегородка из гипсокартона. Видеоурок. Делаем своими руками. Все этапы:

Загрузка…

Похожие материалы:

Как сделать перегородки из гипсокартона

Как сделать перегородки из гипсокартона?

Многие из наших клиентов, перегородка из гипсокартона информацию о нас, ища информацию. Чтобы быть вам полезнее, мы хотим подготовить статью о том, как сделать перегородки из гипсокартона. Если у вас есть тема в нашей статье, свяжитесь с нами и получите подробную информацию.

Перед тем, как сделать перегородку из боярышника, целесообразно выбрать правильную гипсокартонную панель в зависимости от цели использования и сказать, что измерения следует проводить профессионально.Пожалуйста, свяжитесь с нами, если вы не работаете с профессионалом по этому поводу. Позвольте нам помочь вам с нашей профессиональной командой.

При изготовлении стены из гипсокартона необходимо начинать с земли, как и в обычных стенах. Каркас вырезается в соответствии с этим размером. Этот каркас очень важен, так как по нему будет сформирована стена. После того, как каркас грунта будет закреплен на участке, где будет возводиться стена, сверло откроет каркас на полу, и земля будет размечена.

Отмеченные таким образом участки на земле затем просверливаются соответствующими сверлами. Очень важно использовать вставку, соответствующую используемому здесь дюбелю. После того, как земля просверлена, дюбели прикрепляются и фиксируются на каркасе пола, надежно фиксируя его. Затем каркас крепится к месту, где будет опираться гипсокартонное стеновое панно. Для этого с помощью спиртового уровня производится правильное измерение от пола до потолка и отмечается место, где будет размещен каркас.Опять же, как в полу, перед тем, как каркас разрезается в соответствии с этим размером, и каркас через сверло и места для шурупов открываются с помощью дюбелей на полу, где будет отмечено будущее, а затем просверливают стену подходящим сверлом. .

Практическое руководство по перегородке из гипсокартона 1

Каркас вставлен и закреплен. Качество используемых материалов очень важно. При отсутствии качественной отделки стена через время начинает раскачиваться.Таким образом, после того, как каркас закреплен в потолке, каркас вырезается на свободное пространство с помощью спиртового уровня и прикрепляется к каркасу, закрепленному в нижней и верхней областях. Таким образом, экзоскелет готов.

Учитывая, что ширина панели в среднем составляет 120 см, опорные профили проложены между этим внешним профилем с интервалом 40 см. После этого запланированные гипсокартонные панели крепятся к каркасу саморезами. Если вы хотите иметь звукоизоляцию и теплоизоляцию, вы можете сделать это, поместив изоляционное стекло в середину панелей.Необходимо соблюдать осторожность при работе с панелями из гипсокартона. Ведь, как известно, гипсокартонные панели имеют хрупкую структуру и если надавить им на шесть пустых поверхностей, они могут сломаться. При креплении гипсокартона к каркасу полезно вкручивать шурупы совсем немного. Потому что при покраске после гипсокартона не должно быть проблем с штукатуркой.

Отделка перегородок из гипсокартона — 2

После монтажа гипсокартона следует укладывать атласную штукатурку для штор и металлические угловые профили.Металлические угловые профили улучшают внешний вид стены. После подготовки углов угловые профили прижимают к штукатурке и приклеивают к штукатурке. После этого два стыка гипсокартона, остальные стыки гипсокартона и гвозди сатиновой штукатуркой исправляются процессом. Этот сустав еще раз укрепляется с помощью суставов. Затем на эту стыковочную ленту натягивают штукатурку. Таким образом, армирующий гипс может высохнуть после извлечения.

После этого на стене делается двойная сатиновая штукатурка.После снятия штукатурки производится шлифовка. Таким образом, стена готова к покраске. После покраски стены мы отправили нашим клиентам гипсокартон. Как видите, мастеру очень сложно очень легко познать этот процесс.

Завершение каркаса перегородки из гипсокартона-3

Здесь очень важны качество материала, качество изготовления и цена. Если вы хотите получить доступ ко всем этим компонентам с одного адреса, лучше всего искать нас, не теряя времени.Мы можем сделать перегородку из гипсокартона в том месте, где вы хотите перегородить гипсокартон. Если вы хотите, вы можете узнать о нас, выполнив поиск по ссылкам, с которыми мы работали раньше. Спасибо, что выбрали нас.

Планируете сделать перегородку? Это варианты

Перегородка создает дополнительное пространство. Для офиса, например, или детской комнаты. Но у перегородок больше функций. Низкая перегородка может быть чисто декоративной. Стеклянная перегородка может служить душевой стенкой.С изоляционным материалом между гипсокартоном перегородка получается звукоизоляционной.

Перегородка из гипсокартона

Гипсокартон или Gyproc — наиболее часто используемый материал для перегородок. Такая стена отличается особой легкостью, поэтому ее можно без проблем разместить на любой поверхности. Конструкция проста. Гипсокартон с двух сторон прикручивается к каркасу из деревянных или металлических реек. Между гипсокартонами можно нанести изоляционный материал. После того, как вы заделали стыки шпаклевкой, можно по желанию отделать стену плиткой, штукатуркой или обоями.

Для влажных помещений доступен специальный влагостойкий гипсокартон.

Дерево вместо гипсокартона

Аналогичным образом можно использовать фанеру, ДСП или МДФ (древесноволокнистую плиту средней плотности) вместо гипсокартона.

Перегородка из газоблоков

Газобетонные блоки — это большие и легкие строительные блоки, из которых можно быстро построить перегородку. Они доступны в разных размерах: толщиной от 5 до 10 см, шириной 60 см и высотой 20 или 40 см.В продаже есть даже газобетонные блоки четвертькруглой формы, из которых можно сделать круглую стену.

Блоки из газобетона склеенные. Раскрой по размеру лучше производить специальной пилой для газобетонных блоков, которая оснащена зубьями повышенной закалки.

Стена из газоблоков влагостойкая, теплоизоляционная и огнестойкая. Поскольку вы можете хорошо выложить плитку, он идеально подходит для влажных помещений в доме.

Совет: Если вы хотите просверлить пенобетон, используйте не сверло по камню или бетонное сверло, а сверло по железу.И выберите сверло на 1 мм меньше размера дюбеля.

Перегородка из стеклянных строительных блоков

Стеклянная перегородка является декоративной и гарантирует, что свет не теряется. Стеклянные строительные блоки доступны в различных оттенках, как в матовой, так и в прозрачной версии. На квадратный метр нужно 25 кирпичей.

Вы можете построить такую ​​декоративную стеклянную стену двумя способами: кладкой из специального кладочного раствора для стеклянных строительных блоков или с помощью так называемой системы быстрого строительства, которая состоит из пластиковых профилей, покрытых силиконовым герметиком.

Еще идеи для перегородок

Помимо трех упомянутых здесь вариантов, существует еще много решений для перегородок. Поскольку нет серьезных требований к конструкции, вы можете дать волю своему воображению. Взгляните на эту страницу Pinterest для вдохновения.

Связанные

Создание внутренних перегородок из гипсокартона

В настоящее время традиционную мокрую кладку можно заменить гипсокартоном для возведения внутренних стен здания.Этот способ строительства набирает популярность в гостиничных, торговых и корпоративных зданиях и выборочно используется некоторыми домовладельцами в жилых домах. Если вы ищете альтернативу внутренним кирпичным стенам, вот руководство по гипсокартону.

Studio One-Off Architecture & DesignSave Photo Что такое гипсокартон?

• Система гипсокартона известна как гипсокартон и используется для строительства подвесных потолков, а также внутренних перегородок.
• Гипс — это природный минерал, который превращают в гипсокартон, а затем помещают между толстыми листами бумаги с обеих сторон.
• Гипсовые плиты используются для изготовления гипсокартона и доступны в различных размерах. Эти доски обычно имеют ширину 2–4 фута и длину 6–15 футов и доступны разной толщины.

Найдите ближайшего к вам подрядчика, с которым можно проконсультироваться по внутреннему гипсокартону Каковы сильные стороны строительства из гипсокартона?

• Гипсокартон очень легкий по сравнению с традиционной кирпичной кладкой и, следовательно, снижает нагрузку на структуру здания.
• Гипсокартон быстрее монтировать, потому что это не трудоемкая работа и не требует отверждения. Обратите внимание, что кирпичные стены трудоемки, их необходимо отделать штукатуркой, и они требуют достаточного времени для отверждения перед отделкой поверхности краской для стен.
• Гипсокартон легко отделывается краской или обоями.

• Это очень хороший акустический материал, препятствующий передаче звука из одной комнаты в другую.

• Материал пригоден для вторичной переработки и экологически безопасен.

• Гипсокартон обладает повышенной огнестойкостью.

Магазин красок и обоев на страницах продуктов HouzzdSPACE Studio Ltd, AIASave Фото Какие недостатки у гипсокартона?

• Гипсокартон нельзя использовать для наружных стен, так как он не выдерживает внешних погодных условий, таких как сильный дождь и ветер.
• Эти стены не устойчивы к влаге, поэтому их нельзя использовать в качестве внутренних стен ванных комнат.Они подвержены повреждениям, вызванным водой, и становятся рассадником плесени и грибка.
• Гипсокартон нельзя использовать для строительства изогнутой внутренней стены, так как он не является гибким материалом.
• В отличие от кирпичной кладки, в гипсокартоне могут быть видны линии стыков примыкающих плит.
• Эти стены не такие крепкие, как кирпич.

Когда следует выбирать гипсокартон для устройства внутренней перегородки?
Все резиденции построены с внутренними кирпичными стенами.Если вы ремонтируете существующий дом и хотите изменить размеры комнаты, установив новую перегородку, то рекомендуется использовать гипсокартон. Это потому, что это более быстрый, чистый и эффективный способ строительства.

10 стильных способов сделать стеклянные перегородки

mark pinkerton — vi360 photographySave Photo Как устанавливается гипсокартон?
Гипсокартон состоит из несущего стального каркаса GI, заключенного в гипсокартон с обеих сторон.Гипсокартонные листы крепятся друг к другу с обеих сторон с помощью таких креплений, как гвозди и шурупы.

Для обеспечения хорошей акустики и теплоизоляции зазор между гипсокартонами можно заполнить изоляционными материалами, такими как стекловата.

Ernesto Santalla PLLCSave Photo

Разборная передвижная многоразовая система перегородок (простая и экономичная)

Вам надоело иметь дело с грязной, отнимающей много времени сухой стеной в ваших строительных проектах и ​​вам нужно более быстрое, чистое и простое решение?

Представьте себе возможность избавиться от всех головных болей, времени и энергии, которые уходят на установку и демонтаж гипсокартона, и вместо этого иметь возможность использовать свою энергетическую продуктивность и сэкономить время, используя простой, быстрый, удобный -бесплатно разборная передвижная многоразовая модульная система временных перегородок , которая может быть установлена ​​всего за несколько минут.

Серьезно, система временных стен с подвижными перегородками Mallform может быть именно тем, что вам нужно для вашего следующего строительного проекта. Стеновая система чрезвычайно проста в установке, все снимается, избегая при этом огромного беспорядка, который часто возникает при использовании рыхлого, грязного гипсокартона.

Одна из лучших особенностей системы съемных панельных стен Mallform заключается в том, что вы сможете повторно использовать систему снова и снова для любых будущих строительных проектов .

Таким образом, вы не только избегаете огромной головной боли, но и, что еще лучше, экономите много денег после всего лишь второго использования временных перегородок Mallform!

Это лишь пара преимуществ временной модульной системы стеновых перегородок Mallform.Серьезно, мы только начинаем — так что продолжайте читать, чтобы узнать несколько очень конкретных причин, по которым система временных перегородок Mallform может быть лучшим решением для вашего следующего строительного проекта.

# 1: огромная экономия средств

Вы сможете использовать многоразовые коммерческие перегородки для любого или всех ваших будущих строительных проектов — многоразовые материалы, используемые в модульных перегородках, помогают сэкономить много денег сразу после ТОЛЬКО второго использования.

Время — один из наших самых ценных товаров.

Так как системы съемных перегородок Mallform очень просты и быстро устанавливаются и снимаются, вы сможете использовать свою энергию для решения тех задач, которые вам следует использовать, а не на работу с грязным и раздражающим гипсокартоном.

Графическое приложение для создания баррикад MallForms также дает вам возможность размещать рекламу прямо на самой временной стене.

Это действительно отличный способ сэкономить, рекламируя свой бизнес на очень, легко просматриваемой, большой платформе.

Или, если вы не видите необходимости рекламировать свой бизнес, вы можете арендовать место, чтобы другие могли размещать рекламу и таким образом зарабатывать больше денег.

# 2: отлично подходит для помещений любого размера

Наши передвижные перегородки изготовлены из качественного долговечного материала многоразового использования, который можно настроить под любой размер.

Модульные системы перегородок

Mallform можно использовать буквально в помещениях любого размера.

Наши стеновые системы использовались во всех типах помещений, таких как магазины, аэропорты, музеи и этот список можно продолжить.

Мы даже можем сделать перегородку с дверью везде, где вам нужно — просто спросите нас об этом.

# 3: Простая установка делает продукт очень удобным для пользователя Системы перегородок

MallForm поставляются со всеми компонентами, готовыми к установке.

У вас будет все необходимое для быстрой и эффективной настройки временных переносных разделов и начала работы над проектом.

После того, как ваш проект будет завершен, вы сможете очень быстро снять внутренние перегородки, убрать их и подготовить к использованию в следующем проекте.

# 4 Hassle, Free, Super Quick Process

Итак, если вы на рынке ищете многоразовые системы съемных перегородок, все, что вам нужно сделать, это заполнить эту форму, в которой будет запрашиваться приложение и размер, а мы сделаем все остальное, мы позаботимся о макет и дизайн, а затем высылаем вам цитату 100% бесплатно, никаких обязательств. Если вам нравится то, что вы видите, вы сможете сразу же заказать перегородки и использовать их в своем следующем проекте.

Вам очень понравится время, которое будет сэкономлено на установке и снятии перерабатываемой экологически чистой системы перегородок Mallform.

Получите бесплатное коммерческое предложение по разделам сегодня, НАЖИМАЯ ЗДЕСЬ — или, если у вас есть какие-либо вопросы, не стесняйтесь заполнить контактную форму здесь или позвоните нам по телефону 1-800-434-0444, и мы будем рады ответить на любые вопросы ты можешь иметь.

Как произвести монтаж перегородок из гипсокартона Knauf, технология и способы возвидения стен

В современных строительных технологиях особое место занимает гипсокартон. Использование гипсокартона для скрытия практически любых дефектов стен и получения абсолютно ровной поверхности.С помощью гипсокартона можно создавать декоративные элементы любой сложности, включая арки, ящики, многоуровневую конструкцию.
И нам не обойтись без технологий, разработанных немецкой компанией Knauf.
Предлагаемая технология обладает высокой технологичностью, безвредна для человека, позволяет собирать сложные конструкции, используя гипсокартон.

Особо популярная технология монтажа гипсокартона Knauf использует при отделке плоско-сухим методом.

О листах гипсокартона известно давно.хрупкость листов, сложность монтажа гипсокартона, сложность и неудобство не делать это в последнее время так популярны.

Что такое перегородка Кнауф?

Перегородка компании Knauf представляет собой слоеный пирог, состоящий из внешнего гипсокартона, установленного на специальных стальных оцинкованных каркасах.
Внутри пространство заполнено звукоизоляционным каркасом, теплосберегающими материалами. В качестве такого материала наиболее распространена минеральная вата.
Построенный по настоящей конструкции, технология имеет повышенную жесткость.

При строительстве различных видов гипсокартонных плит применяются монтажные перегородки кнауф:

• гипсокартон простой ГКЛ, применяемый в отделке внутреннего пространства помещений;
• гипсокартон влагостойкий гипсокартон, применяемый в отделке ванных комнат, кухонь, помещений с повышенной влажностью;
• Лист огнеупорный гипсокартон ГКЛО, применяемый для изготовления воздуховодов для систем отопления, для скрытия электропроводки;
• огневлагостойкий лист гипсокартона ГКЛВО.

Для металлических каркасных профилей используются оцинкованные специальные конструкции.

Потолок имеет маркировку CD (PP) и используется для создания обрешетки многоуровневых конструкций потолка.

Направляющий профиль потолка обозначается буквами UD (PN) и используется для задания базовой линии по всему периметру потолочной конструкции.

Стеллаж имеет маркировку CW (PS) и является основой конструкции перегородок из гипсокартона.
Настенный направляющий профиль обозначен буквами UW (PN) и действует как мост между профилями корпуса.
Буквы в скобках относятся к маркировке российских производителей.

Все перегородки Knauf имеют специальную маркировку, состоящую из букв и трех цифр С.
например: С 113. Цифры 113 обозначают трехслойную облицовку каркаса однослойной металлической перегородки.
Ниже представлена ​​таблица, производимая перегородками Кнауф.

Из последних разработок компании Knauf следует отметить перегородки с двойным металлическим каркасом, на котором могут быть размещены различные коммуникации.

Инструмент для работы с панелями Кнауф

Раскрой гипсокартона лучше всего ножовкой или зубчатой ​​пилой, щетелем, универсальным ножом.
Прикрепите металлический лист к профилю каркаса саморезами, используя отвертку. Используйте винты типа LN, TN.
При разметке лучше всего использовать лазерный или водяной уровень, рулетку, шнур.
Стыки гипсокартонных листов шпаклюют только фирменной шпаклевкой Knauf.
Для обработки стыков шпаклеванием используйте шпатели, полировальную тряпку или наждачную бумагу.

Как произвести монтаж перегородок из гипсокартона Knauf
Компания Knauf производит перегородки различной конструкции в зависимости от строительных задач.
Монтаж каждой конструкции имеет свои особенности.

Перегородки Кнауф из гипсокартона на едином каркасе с однослойной обшивкой.

Основными строительными материалами перегородок этого типа являются гипсокартон и металлические оцинкованные профили ПН и ПС.
Конструкция представляет собой металлический каркас, левое и правое колесо в однослойных листах гипсокартона.
К пространству здания каркас крепко крепится по периметру. На неподвижном каркасе саморезами крепятся гипсокартонные листы.Получается конструкция повышенной жесткости.
Данная конструкция имеет систему маркировки Knauf type C 111.

Перегородка Кнауф тип С 111 из гипсокартона с однослойной обшивкой предназначена для установки в помещениях с низкими, нетребовательными к звукоизоляции и пожаробезопасности. После монтажа перегородки требуются обои или покраска.

Монтаж перегородки Knauf

• полу, потолка и боковых стенок произведена разметка положений будущей перегородки;
№
• перед установкой перегородок Кнауф, на стороне соприкосновения профилей со строительными конструкциями требуется нанести герметик или специальную ленту для их плотного прилегания;
• шагов по 0,6 метра для выравнивания профилей и крепления их дюбелями к полу и потолку;
• прикрепить к опорной стене стоечные профили;
• направляющие профили крепят стоечные профили саморезами (возможна перфорация) с шагом не более 60 см;
• В получившейся раме внутри монтируем вставки, делаем необходимую проводку и прочую разводку;
№
• в случаях, когда высота перегородки больше длины гипсокартона, в стыки листов «Метахим» необходимо установить дополнительные профили;
  Листы гипсокартона сначала прикрепляются к одной стороне саморезами каркасного типа TN.шаг крепления не более 75 см;
• при необходимости внутри каркаса уложить изоляционный материал;
• устанавливаем листы гипсокартона и с другой стороны уже есть на схеме.
  не забываем делать скосы на листах этикеток в местах стыков;
• делаю шпаклевку стыков по всем правилам.

Подробнее о том, как установить секреты разделов, вы можете узнать, посмотрев видео.

Несколько советов при работе с перегородками Кнауф

• На листах гипсокартона с лицевой стороны надрезают надрез с помощью металлической линейки.Затем лист рвется и отрезается с изнаночной стороны.
• Прилегающая к плоскости сторона обработана под углом 45º.
• Обшивку вагонкой правильно выполнить гипсокартоном толщиной не менее 12,5 мм.
№
• Для облицовки стен керамической плиткой или облицовки стен не менее двух слоев гипсокартона.
• Старайтесь избегать крестообразных стыков. Листы следует устанавливать без зазоров, встык.
• Крепление листов к каркасу осуществляется саморезами Knauf от центра листа или его верхнего угла, заглубляя шляпки на 1 мм.
• Шаг установочных шурупов на стене не должен превышать 25 мм, на потолке не более 17 мм.
• следует использовать длинные саморезы для крепления гипсокартона, равные толщине листа +1 см.

Узнать, сколько вам нужно материалов, для приобретения поможет онлайн-калькулятор.

Подробно газовый пистолет Гипсокартон.

Как уменьшить шум с помощью звукопоглощающего гипсокартона

Как построить звукопоглощающие комнаты

Звукоизоляция важна при строительстве определенных типов помещений.Уменьшение передачи звука между стенами, полом и потолком имеет решающее значение для успеха отелей, медицинских учреждений, студий звукозаписи, кинотеатров, многоквартирных домов и многих других промышленных или коммерческих зданий. Большинство домовладельцев ценят важность тихих комнат. Многие люди заинтересованы в домашнем мини-кинотеатре, студии звукозаписи, студии джема или тихих комнатах для учебы и отдыха. Некоторые просто хотят заглушить шум с окрестностей или близлежащих улиц.

Методы шумоподавления

На протяжении десятилетий эксперты по звуку работали над повышением эффективности и практическим применением шумоподавления. Технология шумоподавления сильно изменилась за последние пятьдесят лет, но прогресс, достигнутый в последние годы, привел к заметным улучшениям. Методы, используемые для управления передачей звука через перегородки комнаты, обычно основаны на следующих принципах:

1. Увеличение массы перегородки
2. Увеличить воздушное пространство внутри перегородки
3. Добавить звукопоглощающий материал на перегородку или внутри нее

Увеличение массы перегородки

Свинец

Один из способов увеличения массы перегородок заключается в установке свинцовых листов на стены или потолок под готовой поверхностью.Добавление слоя свинца к стене значительно увеличивает общую массу стены и ее способность блокировать звук. Помимо плотности свинца, свинец относительно податлив, что позволяет ему поглощать звуковые волны, что в целом снижает передачу звука по его поверхности. Хотя свинец иногда можно использовать в промышленных целях, он непрактичен в качестве решения для крупномасштабных потребностей в шумоглушении. Свинец должен быть установлен точно в соответствии со спецификациями производителя для защиты от выщелачивания в окружающую среду из-за риска для здоровья.Затраты на свинцовые материалы очень дороги, а затраты на установку высоки из-за особых требований к установке.

Винил с массовой загрузкой

Винил с массовой загрузкой (MLV) — еще один продукт, используемый в основном для увеличения массы стеновых перегородок. Винил с массовой нагрузкой — очень плотный, гибкий материал, который используется для увеличения массы перегородки и, следовательно, его способности поглощать звук. MLV дешевле свинца, и с ним легче работать. MLV продается в рулонах шириной 4 или 4,5 футов различной длины.MLV предназначен для установки непосредственно на стеновые стойки или под ковровое покрытие. Гипсокартон можно укладывать прямо поверх МЛВ. MLV имеет толщину 1 фунт на квадратный фут и 2 фунта на квадратный фут. Винил с массовой загрузкой считается материалом вялой массы. Мягкая масса, в отличие от жесткой массы, считается, что изделия лучше блокируют передачу звука.

Тихая скала

Относительно новый продукт, который используется как для увеличения массы стеновых перегородок, так и для увеличения звукопоглощения, — это QuietRock _® .QuietRock, производимый Serious Materials Inc., представляет собой акустический гипсокартон, в котором используется запатентованная технология поглощения звука. Его сравнительно легко резать, и его можно укладывать так же, как и обычный гипсокартон. Этот продукт доступен в некоторых магазинах товаров для дома Lowes _® . Стоимость более чем в шесть раз выше, чем у традиционного гипсокартона. Тем не менее, поскольку это устраняет необходимость в других продуктах, таких как устойчивый канал или определенные методы каркаса, общие затраты на материалы и рабочую силу проекта могут быть даже меньше, чем при использовании других методов.

Дополнительные слои гипсокартона

Простой, но часто используемый метод увеличения массы перегородок — это нанесение на стену второго слоя гипсокартона. Гипсокартон может не так хорошо поглощать звуковые волны и не такой плотный, как MLV или свинец, но он в некоторой степени снижает передачу звука. Чаще всего используется гипсокартон на пять восьмых, потому что он плотнее, чем полдюймовый гипсокартон.

Увеличение воздушного пространства в стеновых перегородках

Второй общий метод уменьшения передачи звука через стены и потолок — увеличить воздушное пространство внутри стены.

Строительство двойных стен

Строительство двойной стены с расположенными в шахматном порядке стойками увеличивает воздушное пространство в стене, что позволяет звуку рассеиваться внутри, прежде чем перейти на другую сторону. Этот метод предполагает возведение двух стен, а не одной. Стойки второй стены расположены в шахматном порядке, поэтому они не касаются стоек первой стены. Это предотвращает прохождение звуковых волн через шпильки и отражение на другой стороне.

Упругий канал

Другой способ увеличения воздушного пространства внутри перегородок — технология упругих каналов.Этот прием предполагает установку металлических каналов перпендикулярно направлению стоек или балок перекрытия. Гипсокартон устанавливается на металлические каналы, а не непосредственно на шпильки или балки. При правильной установке упругий канал может очень эффективно снижать передачу звука. Упругий канал изолирует лист гипсокартона от структурного каркаса, поэтому передача звука прекращается на гипсокартоне. Физическое разделение не позволяет звуковым волнам отражаться через нижележащую структуру на другую сторону.

У технологии отказоустойчивых каналов

есть недостатки. Особые требования к установке трудно соблюдать в любой ситуации. Например, винты не должны соприкасаться с расположенными ниже структурными шпильками. Гипсокартон, установленный на упругих каналах, не должен соприкасаться с окружающими стенами, потолком или полом. Если фотографии повешены или электрические коробки не установлены должным образом, это может подорвать эффективность упругого канала, вызывая отказ.

Добавление звукопоглощающего материала к стеновой перегородке

Клей для гашения звука

Демпфирующие клеи — еще один материал, используемый для уменьшения потерь звука через стеновые перегородки. Два очень распространенных бренда демпфирующего клея: Green Glue®, производимый Green Glue Company, подразделением Saint-Gobain Corporation, и QuietGlue Pro _® , производимый Serious Materials Inc. Звукоизоляционный клей используется между двумя слоями гипсокартона для создания звукопоглощающий барьер. Перед укладкой первого слоя клей необходимо обильно нанести на второй слой гипсокартона.При высыхании клей рассеивает звук, предотвращая проникновение шума в стену.

Шумопоглощающая изоляция

Один из наиболее часто используемых методов звукопоглощения заключается в добавлении дополнительной изоляции в полость стены. Из-за простоты реализации и относительно невысокой стоимости звукопоглощающая изоляция обычно используется практически во всех формах строительства. Перед установкой гипсокартона между стойками можно установить звукоизоляцию.

Добавление дополнительной изоляции в полости стен может помочь немного снизить передачу звука, но преимущества очень ограничены.Большая часть звука передается через перегородки помещения не через воздушные полости в стене, а за счет звуковых колебаний, резонирующих через структурный каркас. Звук попадает на поверхность гипсокартона и распространяется через стойки на другую сторону. Использование звукопоглощающей изоляции, хотя и полезно, наиболее эффективно, когда используется в качестве дополнения к одному из других методов, описанных выше.

Как понять рейтинги STC и NRC

Рейтинги класса передачи звука

(STC) описывают способность материала или перегородок блокировать звук.Это самая важная вещь, которую следует учитывать при проектировании звукоизолирующих помещений. Конечная цель — либо заблокировать звук, либо заблокировать его. В целом, более высокое число означает, что он лучше блокирует звук.

По сути, деревянная каркасная стена 2×4 с полудюймовым гипсокартоном имеет рейтинг STC около 24. Это очень мало блокирует передачу шума и означает, что вы, вероятно, можете услышать общий разговор с другой стороны. Стена с рейтингом STC 60 блокирует большинство звуков и обеспечивает очень звукоизоляцию помещения.

Согласно STCratings.com, повышение рейтинга STC на 10 означает, что кажущаяся громкость снизится вдвое. Например, стена с рейтингом STC 40 будет звучать вдвое громче, чем комната с рейтингом STC 30.

Что такое рейтинги NRC?

Рейтинги

STC отличаются от рейтингов NRC. Рейтинги NRC относятся к способности материала или перегородок поглощать звук. В то время как рейтинги NRC могут указывать на изменение рейтингов STC для перегородки комнаты, рейтинги STC более важны, потому что они более точно отражают количество шума, которое будет замечено человеческим ухом на противоположной стороне перегородки.

Несмотря на то, что рейтинги шумопоглощения в значительной степени стандартизированы, некоторые производители заявляют о более высоких рейтингах STC для своих продуктов, чем реализуется в полевых условиях, в основном из-за переменных, выходящих за рамки лабораторных испытаний. При изучении утверждений конкретного продукта о блокировке звука полезно быть реалистичным. Многое зависит от процесса установки и окружающей среды. Если вы проектируете комнату с критичным уровнем шума, рекомендуется сначала поговорить со специалистом по акустике, чтобы обсудить возможные варианты.

Заключение

Создание звукоизолированных помещений требует особого проекта. Хороший дизайн будет включать материалы и специальные методы установки, разработанные профессионалом в области акустики. Звукоизолирующие материалы и методы строительства могут быть дорогими. Поэтому перед запуском проекта важно провести тщательное исследование.

Acoustics.com

Тихая скала

Super Soundproofing Co

Как спроектировать перегородки для архитектуры здравоохранения: 9 деталей высокопроизводительных стен

Как спроектировать перегородки для архитектуры здравоохранения: 9 деталей высокопроизводительных стен

Cortesía de Etex Chile / Romeral ShareShare

• Facebook

• Twitter

• Pinterest

• Whatsapp

• Почта

Или

https: // www.archdaily.com/939639/how-to-design-partitions-for-healthcare-architecture-9-details-of-high-performance-walls

За последние годы значительно возросла озабоченность по поводу гигиены, долговечности и здоровья внутренних помещений. , привлекая пристальное внимание к больницам и проектам, связанным со здоровьем. Следовательно, выбор материалов становится важным в концепции каждого проекта, гарантируя, что каждое пространство эффективно работает по всем направлениям, от устойчивости и безопасности до экологического комфорта и эстетики.

В частности, кожухи в больницах и медицинских центрах должны соответствовать ряду заранее установленных руководств и размеров, которые соответствуют стандартным размерам различных типов оборудования и потребностям каждой медицинской процедуры. В прочном каркасе структурных стен перегородки, которые необходимы для разделения пространства, должны быть особенно устойчивыми к ударам, огню и влажности, а также эффективно поддерживать акустику между комнатами и внутри каждой из них.

+ 25

Табик F-60 / Зона Сека. Image Cortesía de Etex Chile / Romeral

Представленные ниже 9 типов перегородок, разработанных Etex Chile / Romeral, состоят из конструкции из металлических шпилек и каналов, внутренней стекловаты и внешних слоев гипсокартона — Gyplac® Особо стойкий (ER и ERH) . Его эффективность заключается в том, что этот базовый состав может быть оптимизирован в соответствии с требованиями каждого проекта, добавляя определенные свойства в его доски.

Влагостойкость

Важно, чтобы в медицинских помещениях поддерживалось оптимальное качество окружающей среды, предотвращая слишком высокую или слишком низкую влажность. В этих экстремальных состояниях влажность может способствовать распространению патогенов, влиять на дыхательные пути или вызывать дискомфорт у пациентов из-за увеличения статического электричества. Кроме того, это может вызвать отслоение настенного покрытия и высолы. Гипсокартон помогает контролировать влажность за счет включения в его сердцевину специальных силиконовых добавок, которые помогают поддерживать влажность на стабильном уровне.

Cortesía de Etex Chile / Romeral

Ударопрочность и огнестойкость

Клинические помещения — это зоны с интенсивным движением людей, в которых постоянно находится большое количество людей и оборудования. Для повышения ударопрочности перегородок можно использовать плиты из гипсовой сердцевины высокой плотности, включающей волокна и специальные добавки, эффективно реагирующие на неожиданные удары или естественный износ с течением времени.

В случае пожара эвакуация из больничного корпуса является особенно сложной операцией, поскольку большинство людей, находящихся в нем, не могут уйти самостоятельно.В крупных больницах должностным лицам рекомендуется разделить здание на секции, чтобы избежать распространения огня и разместить безопасные зоны как можно ближе ко всем пациентам. Огнестойкость каждой перегородки может иметь огромное значение во время такой чрезвычайной ситуации, поэтому важно изучить местные правила и выбрать соответствующий коэффициент сопротивления для каждого помещения, задав количество минут, в течение которых перегородка будет оставаться неповрежденной перед разрушением (F15, F30 , F60, F90 или F120). Гипсокартон, в состав которого входит стекловолокно, замедляет это разрушение за счет испарения воды, содержащейся в его молекулярном составе.

Cortesía de Etex Chile / Romeral

Звукоизоляция

Децибелы позволяют нам измерять интенсивность звука внутри помещения. Нулевой децибел (0 дБ) соответствует порогу слышимости и эквивалентен полной тишине, тогда как шум выше 75 децибел (75 дБ) усиливается и может вызвать повреждение человеческого уха. Во избежание проблем со здоровьем ВОЗ рекомендует не подвергать себя постоянному шуму, превышающему 55 дБ. Хорошо спроектированная перегородка может подавлять очень громкие шумы, например, создаваемые большой концентрацией людей в зале ожидания, или шум, издаваемый некоторым оборудованием, обычно используемым в сфере здравоохранения.

Наружная гидроизоляция

Для наружных стен могут использоваться гипсовые плиты с высокой устойчивостью к атмосферным воздействиям, эффективно работающие в перегородках по периметру, террасах и карнизах. Биоциды в их основе предотвращают распространение грибков, а водонепроницаемое тканевое покрытие устойчиво к воде, поглощая менее 3%. В дополнение к вышесказанному, он легко транспортируется и может быть изменен на месте.

Комбинируя эти факторы, можно создавать перегородки с различными целевыми характеристиками:

Перегородка с 60-минутной огнестойкостью и звукоизоляцией 45 дБ для влажных помещений

Перегородка из гипсокартона сверхвысокого сопротивления (Gyplac® ERH), рекомендуется для использования внутри помещений во влажных помещениях.

1. Gyplac® ERH 15 мм Romeral®
2. Gyplac® ERH 15 мм Romeral®
3. Вертикальный, C-образный профиль 90 x 38 x 6 x 0,85 мм c / 400 мм
4. Канал, U-образный профиль 92 x 30 x 0,85 мм
5. Стекловата Romeral 100 мм. R = 100 = 312 (м2 кВт x 100)
6. Самосверлящий винт с мелким острием, 6x 1 1/4 «

Tabique F-60 / db45 / Zona Húmeda. Изображение Cortesía de Etex Chile / Romeral Tabique F-60 / Zona Húmeda.Image Cortesía de Etex Chile / Romeral

Перегородка с 60-минутной огнестойкостью и звукоизоляцией 45 дБ, для влажных и сухих помещений

Перегородка, состоящая из сверхустойчивых (Gyplac® ER) и сверхустойчивых Hydro (Gyplac® ERH) high гипсокартонные плиты высокой плотности, рекомендуемые для использования внутри помещений во влажных и сухих помещениях.

1. Сверхустойчивый гидрогипсокартон 15 [мм] Romeral®
2. Особо стойкий Гипсокартон 15 [мм] Romeral®
3. База, U-образный профиль 92x30x0.85 [мм]
4. Шпилька, С-образный профиль 90x38x12x0,85 [мм]
5. Стекловата 100 мм, 35 ​​кг / м3
6. Винт для гипсокартона 1 ”

Tabique F-60 / db45 / Zona Húmeda-Seca. Изображение Cortesía de Etex Chile / Romeral Tabique F-60 / Zona Húmeda-Seca. Image Cortesía de Etex Chile / Romeral

Перегородка с 60-минутной огнестойкостью и звукоизоляцией 45 дБ, для сухих помещений

Перегородка из сверхпрочных гипсовых плит высокой плотности (Gyplac® ER), рекомендуется для использования внутри помещений в сухих условиях. области.

1. Гипсокартон повышенной прочности 15 [мм] Romeral®
2. Основание, U-образный профиль 93x30x0,85 [мм]
3. Шпилька, C Профиль 90x40x13x0,85 [мм]
4. Стекловата 100 мм, 35 ​​кг / м3
5. Винт для гипсокартона 1 ”

Tabique F-60 / db45 / Zona Seca. Изображение Cortesía de Etex Chile / Romeral Tabique F-60 / Zona Seca. Image Cortesía de Etex Chile / Romeral

Перегородка с 60-минутной огнестойкостью и звукоизоляцией 50 дБ, для сухих помещений

Перегородка из сверхпрочных гипсовых плит высокой плотности (Gyplac® ER), рекомендуется для использования внутри помещений в сухих условиях. области.

1. Гипсокартон повышенной прочности 15 [мм] Romeral®
2. Основание, U-образный профиль 92x30x0,85 [мм]
3. Шпилька, C Профиль 60x38x6x0,5 [мм]
4. Стекловата 60 мм, 11 кг / м3
5. Винт для гипсокартона 1 ”

Tabique F-60 / db50 / Zona Seca. Изображение Cortesía de Etex Chile / Romeral Tabique F-60 / Zona Seca. Image Cortesía de Etex Chile / Romeral

60-минутная огнестойкая перегородка для наружного использования, основание EIFS или вентилируемые фасады

Перегородка, состоящая из сверхпрочного гипсокартона высокой плотности (Gyplac® ER) и Gyplac® AQ ( Aquaboard), рекомендуемый для наружного применения, основание для EIFS (системы внешней теплоизоляции) или вентилируемых фасадов.

1. Gyplac® AQ (Aquaboard) Гипсокартон 12,5 [мм] Romeral®
2. Сверхпрочный Гипсокартон 15 [мм] Romeral®
3. Основание, U-образный профиль 92x30x0,85 [мм]
4. Шпилька, C Профиль 90x38x6x0,85 [мм]
5. Стекловата 100 мм, 11 кг / м3
6. Винт для гипсокартона 1 ”

Tabique F-60 / Внешняя база для EIFS или Fachada Ventilada.Image Cortesía de Etex Chile / Romeral Tabique Внешний периметр. Image Cortesía de Etex Chile / Romeral

Перегородка с 120-минутной огнестойкостью и звукоизоляцией 50 дБ, для сухих помещений

Перегородка из сверхпрочных гипсовых плит высокой плотности (Gyplac® ER), рекомендуется для использования внутри помещений в сухих условиях. области.

1. Гипсокартон повышенной прочности 15 [мм] Romeral®
2. Основание, U-образный профиль 92x30x0,85 [мм]
3. Шпилька, C Профиль 90x38x12x0.85 [мм]
4. Стекловата 100 [мм], 11 кг / м3
5. Винт для гипсокартона 1 ”

Tabique F-120 / дБ-50 / Zona Seca. Изображение Cortesía de Etex Chile / Romeral Tabique F-120 / Zona Seca. Image Cortesía de Etex Chile / Romeral

Перегородка с 120-минутной огнестойкостью и звукоизоляцией 50 дБ, для влажных и сухих помещений

Перегородка, состоящая из особо устойчивых (Gyplac® ER) и особо устойчивых гидро (Gyplac® ERH) высоких гипсокартон высокой плотности, рекомендуется для использования внутри помещений во влажных и сухих помещениях.

1. Сверхустойчивый гидрогипсокартон 15 [мм] Romeral®
2. Особо стойкий Гипсокартон 15 [мм] Romeral®
3. Основание, U-образный профиль 92x30x0,85 [мм]
4. Шпилька, С-образный профиль 90x38x12x0,85 [мм]
5. Стекловата 100 [мм], 11 кг / м3
6. Винт для гипсокартона 1 ”

Tabique F-120 / dB-50 / Zona Húmeda-Seca. Изображение Cortesía de Etex Chile / Romeral Tabique F-120 / Zona Húmeda-Seca.Image Cortesía de Etex Chile / Romeral

Перегородка с 120-минутной огнестойкостью и звукоизоляцией 50 дБ, для влажных помещений

Перегородка из гипсокартона сверхвысокого сопротивления (Gyplac® ERH), рекомендуется для использования внутри помещений во влажных помещениях .

1. Сверхустойчивый гидрогипсокартон 15 [мм] Romeral®
2. Основание, U-образный профиль 92x30x0,85 [мм]
3. Шпилька, С-образный профиль 90x38x12x0,85 [мм]
4. Стекловата 100 [мм], 11 кг / м3
5. Винт для гипсокартона 1 ”

Tabique F-120 / dB-50 / Zona Húmeda.Изображение Cortesía de Etex Chile / Romeral Tabique F-120 / Zona Húmeda. Image Cortesía de Etex Chile / Romeral

120-минутная огнестойкая перегородка для коридоров и зон эвакуации

Перегородка, образованная двумя досками с каждой стороны, перекрывающими друг друга. Внутренний слой соответствует стандартной гипсокартонной плите (Gyplac® ST), а внешний слой соответствует огнестойкой, самонесущей, монолитной и стабильной по размерам фибросиликатной плите (Promatect-100X). Перегородка рекомендуется для использования внутри помещений, в коридорах и эвакуационных помещениях.

1. Плата Promatect-100X = 10 [мм]
2. Гипсокартон Gyplac®ST e = 10 [мм]
3. Стекловата «Romeral®» 11 [кг / м3]. e = 50 [мм]
4. Основание, U-образный профиль 92x30x0,85 [мм]
5. Шпилька, C Профиль 90x38x12x0,85 [мм] , cada 600 [мм]
6. Саморез 8×13⁄4 дюйма с шагом 200 [мм]

Tabique F-120 / Pasillos y Zonas de Evacuación.
