Обратный клапан для отопления — принцип работы

Во время разработки проекта отопительной системы необходимо обратить внимание не только на основные комплектующие, но и на дополнительные элементы. Установив обратный клапан для отопления, вы обеспечите надежную работу системы на пике ее производительности, безопасность эксплуатации оборудования, предупредите финансовые потери. Наличие данного элемента предусматривается практически в каждом проекте. Следует не просто установить запорную арматуру, а сделать правильный выбор в соответствии с имеющимися параметрами, поэтому монтаж лучше доверить квалифицированным специалистам.

Обратный клапан для отопления

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

Обеспечение беспрепятственного прохода потоку горячей воды.
Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Принцип работы обратного клапана

На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров. Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали.

Принцип работы двухстворчатого и дискового обратных клапанов

Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.

В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун.

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

Диск входит в седло, которое укомплектовано уплотнителем.
Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления

Важно помнить, что допустима только горизонтальная установка гравитационного обратного клапана.

Установка обратного клапана

Монтаж запорной арматуры выполняется согласно требованиям проекта. Схемой контура предусмотрено наличие данного устройства. Установка должна быть выполнена профессионально.

Общие правила:

Схема монтажа разрабатывается во время работы над общим проектом системы отопления.
Монтируют устройство, которое подобрано с учетом рабочего давления и температуры теплоносителя, во время обвязки котла.
Запорная арматура, особенно клапан обратный гравитационный для отопления, устанавливается в той части системы и в таком положении, которое рекомендовано производителем. Информация содержится в техническом паспорте.

Схема установки обратного клапана при горизонтальном или вертикальном движении воздуха

Ставят устройство для решения следующих задач:

Защита контура от последствий аварийных ситуаций, что позволяет избежать непредвиденных финансовых расходов на ремонт.
Согласованное взаимодействие различных отопительных приборов в одной системе.
Правильно подобранное устройство позволит эксплуатировать систему на полную мощность.

Когда подача воды осуществляется при работающем насосе, может быть установлен обратный клапан любого типа. Лепестковая защита используется в случае естественной циркуляции.

Выводы

Итак, важно знать:

При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.

Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.

Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

Обратный клапан в системе отопления. Принцип работы и когда применять

У многих строителей часто возникают разные вопросы и споры. Один из таких вопросов – применение обратных клапанов в системе отопления. Кроме того, необходимо рассмотреть зачем нужны и почему применяются такие клапаны. Это сложный вопрос, который включает в себя сразу два подзаголовка: применение обратных клапанов в контурах системы отопления (периферийная вторичная часть) и применение в котловой части.

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

Неравномерное остывание теплоносителя.
Ошибки при строительстве.
Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Периферийная вторичная часть

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону.

Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы. Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

Когда три узла параллельного соединения и в одном из них отсутствует работа.
При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.

Читайте так же:

Обратный клапан для отопления: функции, обозначение, применение

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

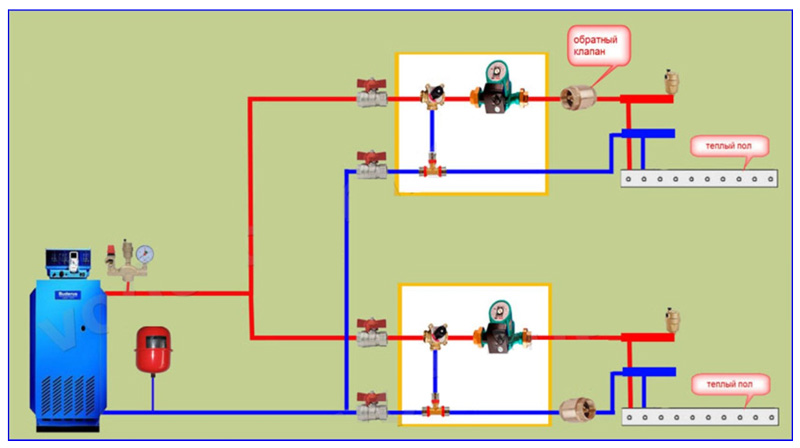

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе.

Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый.

Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Лепестковый (тарельчатый, хлопушка) обратный клапан

Как уже говорили, в системы отопления с гравитационной циркуляцией ставят модели, имеющие высокую чувствительность к обратному потоку. К таким относятся лепестковый обратный клапан. Его ставят в горизонтально расположенные участки.

Устройство лепесткового клапана

Как видно из чертежа, поток перекрывает легкий диск, который подвешен в верхней части корпуса. Стрелка на корпусе показывает «разрешенное» направление потока. Пока теплоноситель идет в этом направлении, диск поднят, практически не создает сопротивления потоку. При возникновении обратного движения, диск падает, перекрывая клапан.

При срабатывании, резко опустившийся диск ударяет по корпусу. При этом слышен хлопок. Поэтому еще одно название этого типа — «хлопушка». Еще могут называть тарельчатым, так как «рабочий орган» похож на тарелку.

По способу установки бывают вертикальными и горизонтальными. Делают их обычно из латуни. Размер могут иметь самый разный — от полудюйма до трех, пяти и более. При покупке обращайте внимание на такие нюансы:

Толщина стенки. Чтобы не пришлось быстро менять обратный клапан для отопления из-за трещины в корпусе, толщина стенки должна быть не менее 3 мм. Это у изделий небольшого диаметра. В самых лучших по качеству, стенка может быть 8 мм. А еще можно ориентироваться по весу: много металла, вес будет больше.
Диск, перекрывающий поток, может быть из латуни и пластика. Если температурный диапазон нормальный, можно брать и пластиковый. Если вам больше по вкусу латунный диск, смотрите чтобы на нем была резиновая прокладка, иначе при закрывании слышен металлический звук. Если таких устройств несколько, перезвон очень действует на нервы. К тому же изделия без резиновых прокладок, обычно выпускаются в Китае. А с китайскими изделиями как повезет: может работать долго и без проблем, а может через непродолжительный срок деформироваться диск.

Как уже говорили раньше, лепестковый клапан для отопления хорошо работает в гравитационных системах. Естественно, его можно ставить и в принудительную — там он ведет себя не хуже. Но в системах с насосами, вообще ставим обратные клапаны любой конструкции. Там потока хватает на срабатывание механизма любого типа.

Шариковый

В отличие от шаровых кранов, обратные клапана называют шариковыми. В них поток перекрывается пластиковым или резиновым шариком. Пока идет нормальный поток, шарик плавает в более широкой части корпуса, не создавая особых преград потоку. При появлении обратного потока, шарик перекрывает выходное отверстие. Принцип работы клапана понятен и прост, при нормальном качестве сбои дает редко.

Как правило, шариковые обратные клапана ставят в системах отопления с естественной циркуляцией

Делают эти клапана из чугуна и латуни. Лучше ставить латунные. Чугунные более шершавые внутри и через некоторое время шарик может застрять. В результате, при естественной циркуляции, поток не сможет сдвинуть шарик и котел закипит (это если поставите его на байпас). При выборе клапана также обращайте внимание на толщину стенки и на то, чтобы стенки были одинаковой толщины. Кроме этого, осмотрите сам шарик. Он должен быть идеальной формы, без царапин и других повреждений.

Еще раз напомним: в системе с естественной циркуляцией шариковый обратный клапан ставится, если надо его поставить вертикально. Если в такую трубу установить лепестковый, работать будет хуже — снизится КПД системы за счет того, что надо преодолевать гидравлическое сопротивление «захлопки» (диска, тарелки).

Подпружиненный с пластиковым или латунным штоком

Этот тип — самый распространенный. Устройство подпружиненного обратного клапана ненамного сложнее. В качестве запорного элемента используется диск, к которому прикреплен шток. На этот шток надета пружина. В «исходном состоянии» пружина поджимает диск к краям корпуса, перекрывая поток. Как только давление теплоносителя становится больше, чем давление системы, диск отодвигается, открывая проход. Давление снижается, запорный элемент возвращается в исходное состояние.

Подпружиненный обратный клапан и его принцип работы

Обратный клапан этого типа стоит дешевле лепесткового и шарикового, но ставить его в системах отопления с естественной циркуляцией не желательно: вряд ли гравитационный поток его «продавит». Да и заужает он сечение сильно, снова-таки снижая эффективность системы. А вот на обратке бойлера косвенного нагрева или на линии подпитки системы холодной водой, он очень неплохо работает.

Некоторые умельцы переделывают такие экземпляры под естественную циркуляцию. Для этого разбирают, заменяют штатную пружину на более слабую — чтобы срабатывал при меньшем давлении. Второй вариант — наращивают шток. В любом случае переделанные экземпляры часто дают сбои — перекашивается запорный диск, после чего он часто застревает. В результате система не работает нормально ни в одном из режимов. Так что на байпас циркуляционного насоса, такой вариант не стоит ставить однозначно — ни «оригинальный», ни доработанный.

Oventrop SWI (Германия) — одна из надежных марок, на которую мало нареканий

Подпружиненный обратный клапан может быть с латунным или пластиковым штоком. Если посмотреть на характеристики, особой разницы нет. И те и другие могут использоваться при температуре до 120°C. Зато есть разница в цене — с латунным штоком в три раза дороже. Принимать решение вам, так как основное — качественная пружина. Но и шток тоже важен.

Обратный клапан для отопления — разновидности и правила монтажа

Здесь вы узнаете:

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей

Где устанавливается в системе отопления

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

Условное обозначение обратного клапана на схеме

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

серый чугун;
сталь;
латунь;
нержавеющая сталь.

Разновидности обратного клапана

Несмотря на то что все устройства такого типа выполняют одну задачу, они имеют конструкционные и, следовательно, эксплуатационные отличия. Рассмотрим подробнее каждый из этих видов.

Дисковый клапан

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Дисковые устройства широко применяются при обустройстве бытовых отопительных систем, поскольку имеют значимые преимущества:

Компактность. Размеры изделий и их вес невелик, что дает возможность устанавливать их на любые системы.
Регулярное техническое обслуживание прибору не требуется.
Стоимость устройства невысока.

Из значимых недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу же заменяются на новые.

Значимый недостаток дисковых устройств – значительное гидравлическое сопротивление. На схеме хорошо видно, как оно возникает. Жидкости приходится преодолевать препятствие в виде запорного диска

И еще один минус – значительное гидравлическое сопротивление, создающееся устройством. Для некоторых систем, например, с геотермальным тепловым насосом, это может быть критично. Со временем дисковый затвор покрывается слоем минеральных отложений, что ведет к поломке устройства.

Стандартные дисковые клапаны при закрытии создают некоторые ударные нагрузки. На их работоспособности и техническом состоянии это никак не отражается, но в системе возникает гидроудар. Что для нее нежелательно.

Лишены этого недостатка дисковые устройства с дополнительным механизмом, позволяющим закрывать отверстие максимально плавно. Их стоимость выше, чем у стандартных аналогов.

Шаровой, или гравитационный

В гравитационном обратном клапане для систем отопления главным рабочим органом, перекрывающим поток воды, служит металлический шар. Для улучшения прилегания шар покрывают тонким слоем упругого пластика или резины. Когда поток жидкости идет через устройство в заданном направлении, он силой своего давления приподнимает шар над седлом и открывает просвет.

Если напор потока падает или направление движения потока жидкости меняется на обратное, шар под действием силы тяжести падает на седло, прижимается к нему и перекрывает просвет. Чем больше жидкость пытается течь в обратном направлении, тем сильнее прижим и надежнее перекрытие.

Плюсы такой конструкции следующие:

Низкое сопротивление потоку в открытом положении.
Максимальная надежность. Устройство не содержит трущихся элементов и практически не изнашивается в открытом положении.
Высокая ремонтопригодность. Съемная крышка позволяет легко очищать камеру и рабочие элементы прибора и заменять шарик при необходимости.

К минусам относятся такие факторы, как:

Большие диаметр.
Высокое рабочее давление.
Необходимость строгого соблюдения ориентации устройства при монтаже. В противном случае шар не поднимется и не откроет просвет.

Высокие требования к монтажу и к рабочему давлению ограничивают использование такой арматуры в домашних системах отопления.

Лепестковый клапан

Затвором для клапана такого типа служит тонкая пластина из стали. Она закрепляется на конструкции из шарниров, которая обеспечивает ей возможность двигаться.

Лепестковый обратный клапан двустворчатого типа очень надежен, выдерживает большое давление. Но при этом оказывает серьезное гидравлическое сопротивление, поскольку поворотная ось створок располагается непосредственно по центру проходного отверстия

Различают две разновидности лепестковых устройств. Одностворчатые или поворотные оснащаются одной пластиной, которая может вращаться вокруг оси.

Когда теплоноситель движется в заданном направлении, он поднимает створку, открывая тем самым проходное отверстие. При изменении направления потока пластина опускается. Это может осуществляться как с помощью пружины, так и без нее.

Двустворчатые клапаны сконструированы немного иначе. Они имеют две запирающие пластины, закрепленные на поворотной оси и располагающиеся по центру проходного отверстия.

Теплоноситель, перемещающийся по отопительному контуру, открывает обе створки двухстворчатого обратного клапана, а при изменении направления ее движения пружины захлопывают пластины

Преимуществами использования этих клапанов считаются следующие:

некоторые модели гравитационных клапанов могут работать без пружин, что позволяет использовать их в самотечных системах;
относительно невысокая стоимость устройств.

Из недостатков стоит отметить довольно высокое гидравлическое сопротивление. Особенно это актуально для двустворчатых моделей — поворотная ось находится непосредственно по центру проходного отверстия, что является значительным препятствием для движущейся жидкости.

По этой причине двустворчатые клапаны используются исключительно в системах с высоким давлением.

Оборудование подъемного типа

Подъемные клапаны оборудуются золотником, который может свободно двигаться относительно вертикально расположенной оси. На пропускном отверстии находится посадочное седло, где располагается золотник.

При подаче жидкости сила ее давления поднимает затвор, и он перемещается по оси, открывая отверстие для движения теплоносителя. Как только давление потока ослабеет или он изменит свое направление, золотник опустится в посадочное седло.

Подъемный обратный клапан устанавливается только вертикально. Иначе давления жидкого теплоносителя будет недостаточно, чтобы поднять запорный механизм

Достоинствами этих приспособлений считаются:

Надежность. Оборудование имеет довольно простую конструкцию, что позволяет ему работать с минимальным риском поломки.
Невысокая чувствительность к качеству теплоносителя.
Возможность проведения ремонта. Для этого в верхней части корпуса прибора расположена съемная крышка.

Из недостатков нужно отметить ограничения в установке. В силу особенностей конструкции их можно монтировать только в строго вертикальном положении.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Схемы подключения обратного клапана

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является yедопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.

Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Монтаж запорной арматуры на систему подпитки необязателен, но может избавить от множества проблем.

лепестковый, шариковый клапан в системе отопления, куда ставить на обратке, установка

Содержание:

Чтобы ваша система отопления работала максимально эффективно, должны быть корректно подобраны все элементы контура, от оптимального котла – до правильной трубной арматуры.

Невзирая на разную стоимость, назначение и конструкцию, каждый из элементов выполняет определенную функцию, поэтому неправильный выбор одного из компонентов заставит отопительную систему работать неправильно. Ниже мы расскажем о такой детали контура как обратный клапан для отопления.

Для чего предназначен обратный клапан

Установка обратного клапана на отопление является обязательным мероприятием – он необходим в контуре для возможности регулирования направления движения теплоносителя. На рынке можно встретить множество моделей, которые разнятся по принципу использования и своей конструкцией.

Обратный клапан в состоянии предотвратить серьезные аварии вследствие изменения движения воды во время скачков давления или когда в батареях скапливается много воздуха. Большинство потребителей о таких нюансах даже не знают.

Принцип работы в системе отопления

Обратный клапан для отопления с естественной циркуляцией можно приобрести в любом строительном магазине. Несмотря на то, что многие модели отличаются по своей конструкции, у них все же присутствует одна общая деталь – это пружина. Она необходима для закрывания затвора, в нештатных условиях происходит ее сжатие. В зависимости от условий использования, клапан должен быть подобран с достаточной упругостью и массивностью пружины.

Благодаря наличию пружины клапан остается в закрытом состоянии. По мере прохождения теплоносителя по отопительному контуру возникает давление, благодаря которому жидкость открывает обратный клапан и продвигается дальше по системе.

При любых нештатных ситуациях, например, в момент возникновения гидроудара или при аварии, обратный клапан в системе отопления не позволит жидкости вытечь, изменив направление движения. Несмотря на простоту конструкции, данный запорный элемент предотвращает серьезные повреждения отопительного контура.

Разновидности устройств

Существует несколько разновидностей запорных клапанов, причем зачастую на подающий и обратный контур устанавливаются изделия разного типа. В зависимости от используемого металла, обратный клапан может иметь свои особенности.

Чаще всего применяются латунные, чугунные и стальные изделия. Кроме этого, обратные клапаны отличаются по своей конструкции. Рассмотрим основные варианты.

Тарельчатый

Клапан тарельчатой конструкции представляет собой специальный диск, который перекрывает внутренний просвет контура в момент возникновения изменений в системе. При этом диск опускается в седло с эластичным уплотнителем, а изнутри стыкуется со штоком, который свободно двигается по втулке. Для предотвращения нештатных ситуаций и изменения направления потока теплоносителя, используется подъемный или проточный тарельчатый клапан.

Шариковый

По конструкции шариковый обратный клапан практически не отличается от предыдущего варианта. Единственное существенное различие состоит в том, что в данном механизме используется шарик, а не диск. Изготавливают шарики из каучука или алюминия. Если в результате изменения потока воды срабатывает пружина, шарик падает в седло и перекрывает внутренний просвет, препятствуя оттоку теплоносителя в обратном направлении.

Как правило, такие клапаны устанавливают в стандартных системах отопления. В случае если для отопления используют трубы с большим сечением, эффективность шаровых и тарельчатых клапанов выглядит сомнительно.

Двухстворчатый

Для отопительных систем с трубопроводом больших сечений был разработан особый вид клапанов – двухстворчатый. Он в равной степени эффективен как для подающей трубы, так и для обратки – принцип действия будет одинаковым.

При условии соблюдения рабочих условий створки обратного клапана на обратке отопления и на подаче свободно открываются давлением теплоносителя. При изменении рабочего давления и неправильном потоке воды специальная ось с прикрепленными на ней створками перекрывает внутренний просвет трубы.

Стоит отметить, что данная запорная арматура является самой надежной, благодаря чему она востребована в системах с высоким давлением.

Лепестковый

Еще одна разновидность запорной арматуры – лепестковый обратный клапан, или, гравитационный. В нем стоит пружина с низким сопротивлением и малой упругостью. В некоторых случаях такой пружины нет вовсе.

Функционирование лепесткового обратного клапана для отопления основано на законах физики, связанных с силой тяжести и давлением. В конструкции клапана присутствует створка с уплотнительной прокладкой, которая установлена на оси в верхней части сечения трубы. Особенность таких клапанов в том, что они работают только при горизонтальной установке.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя. Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры. Также устанавливают подпиточный клапан для системы отопления, который в определенных случаях просто необходим.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Схемы обвязок твердотопливного котла

подключение твердотопливного котла

У домовладельцев после приобретения котла, возникают вопросы об обвязке и внедрении его в систему теплоснабжения дома.

Котел Таймень относится к котлам длительного горения, где объем загрузки топлива рассчитан на более длительную автономную работу, и безусловно есть ряд определенных условий, для надежной и безаварийной эксплуатации котла. Одно из главных условий — температура обратного теплоносителя (воды) из системы отопления ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 60 С. Это связано с тем, что в дровах даже сухих, содержится очень много влаги и смол, которые при низких температурах (ниже 60) обильно выделяются в топливной шахте котла, что вызывает неприятные последствия при работе.. Итак, как же решить данное условие, рассмотрим варианты подключения котла:

Схема №1

Самая распространенная и простая схема, когда с помощью насоса вода последовательно проходит через котел, систему отопления, и так по кругу..

(1) — котел

(2) — предохранительный клапан (в комплекте с котлом)

(4, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(8) — закрытый расширительный бак (экспанзомат)

Основной недостаток данной схемы связан с тем, что для выдерживания главного условия (обратка не ниже 60С), Вы не можете подать воду в систему отопления ниже этой температуры… При старте на холодную систему отопления, Вам понадобится долго времени на прогрев теплоносителя в котле выше 60С весной и осенью, когда на улице не так холодно как зимой, в отопление нельзя подавать воду с температурой выше 60 С иначе Вам придется открыть все форточки, будет ОЧЕНЬ ЖАРКО..

Cхема №2

Часто практикуется среди монтажников систем отопления…

появляется дополнительное устройство, поз (7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С), с помощью которого при понижении температуры обратной воды ниже 60, открывается перемычка и часть воды с подающего трубопровода подмешивается в обратный трубопровод, тем самым немного подняв температуру (в нашем примере с 55 до 60 градусов) Если сравнить схему №1 и Схему №2 то проблема перетопа помещения сохраняется, т.е. слишком горячая вода направляется в систему отопления, что по прежнему создает неудобство в осенне-весенний период (ОЧЕНЬ ЖАРКО).

Собранную готовую обвязку Вы можете приобрести в нашем магазине

Схема №3

Для возможности снижать температуру воды направляемой в систему отопления устанавливается дополнительный насос (14) и трехходовой клапан (13). Вода из обратного трубопровода при этой схеме может подмешиваться в подающий (за счет насоса). Данная схема целиком соответствует требованиям безотказной работы связки котел — система отопления.

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)

(8) — мембранный расширительный бак (экспанзомат)

(13) — Клапан трехходовой смесительный 1″ (ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Собранную готовую обвязку, которая состоит из двух частей (готовая обвязка 3.1, 3.2), Вы можете приобрести в нашем магазине.

Схема №4

Многие домовладельцы, хотят использовать дополнительно возможности котла для нагрева горячей воды (ГВС), это также полезно для работы котла (своего рода теплоаккумулятор) в случае небольшой тепловой нагрузки на систему отопления. В схему №3 добавляется бойлер косвенного нагрева с необходимой обвязкой..

(G1,G2,G4,G5) — краны шаровые латунные

(G3) — Термостатический клапан прямой Heimeier Standart Ду20 + Термостатический элемент K с погружным датчиком, Heimeier

(G6) — Бойлер косвенного нагрева горячей воды (Drazice OKC 160 NTR)

(G7) — предохранительный клапан бойлера Ду15, 6 бар

Схема №5

Если Вы ограничены в денежных средствах, то схему №4 можно упростить….

Убираем темостатические клапаны поз.7 и G3, при этом по трубопроводу нагрева бойлера (по линии кранов G1-G2) будет происходить постоянный подмес подающей воды в обратный, тем самым поднимая температуру воды перед котлом. Но чудес не бывает ,у этой схемы есть два минуса: возможно переохлаждение обратки (ниже 60С) при нагреве свежей порции воды (еще холодной) и нагрев воды в баке до очень горячего состояния 65-90 С. Второй недостаток убирается установкой термостатического смесителя (G3) на выходе воды из бака (например ESBE VTA321 3/4″, 35-60С)

Схема №6

По желанию в схему №4 можно добавить резервный электрокотел или дополнительный контур с другим температурным графиком, например теплые полы. Для эксплуатации электрокотла с температурой уставки теплоносителя ниже 60С, требуется установка байпасного крана (15) в обход антиконденсационного клапана (7)

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(K1-K3, 11,12, 15, G1,G2,G4,G5) — краны шаровые латунные

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(К4) — резервный котел

(6) — фильтр (грязевик) сетчатый

(7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)

(8) — мембранный расширительный бак (экспанзомат, например Flexcon C 25)

(G3) — Термостатический клапан прямой (Heimeier Standart Ду20) + Термостатический элемент K с погружным датчиком, Heimeier)

(G6) — Бойлер косвенного нагрева горячей воды

(G7) — предохранительный клапан бойлера Ду15, 6 бар

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — узел смешения теплого пола

Схема №7

Для домовладельцев желающих сэкономить на обвязке котла схожей со схемой №3, можно установить вместо дорогостоящего термостатического смесительного клапана (поз. 7 в схеме №3) на перемычку котловой насос управляемый электронным термостатом (10), термостат настраивается таким образом, что насос (5) работает до тех пор пока температура обратки не достигнет 60С

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — закрытый расширительный бак (экспанзомат)

Схема №8

Во многих городах России в магазинах торгующих сантехническим и отопительным оборудованием невозможно найти трехходовые вентили и клапана, а хочется реализовать полноценную схему обвязки схожей со схемой №3, так как же быть? Выход есть! Можно изменить схему №7 и вместо трехходового смесительного клапана (13) перед перемычкой смешения с обратным клапаном (8) установить балансировочный клапан или обычный ВЕНТИЛЬ тонкой регулировки (11). Схема работает следующим образом, при желании понизить температуру воды в системе отопления, Вы закрываете немного вентиль (балансировочный клапан) и циркуляционный насос подмешивает из обратного трубопровода в подающий воду по смесительной перемычке. Единственный недостаток схемы, нужно подобрать скорость циркуляционного насоса так, что бы при полностью открытом балансировочном клапане (вентиле) небыло подмеса воды из обратки.

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(11) — Клапан балансировочный (вентиль)

(13) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(14) — закрытый расширительный бак (экспанзомат)

Схема №9

Каждый домовладелец в России задумывается, что будет с котлом и системой отопления при отключении электроэнергии ? Как продолжить отбор теплоты и не дать котлу закипеть?Есть два способа решения данной проблемы:

1) купить источник бесперебойного электроснабжения с аккумулятором приличной емкости и преобразователем с чистым синусом

2) предусмотреть работу схемы обвязки котла и системы отопления на естественной циркуляции теплоносителя, но как быть со всевозможными клапанами? Ответ на этот вопрос учтен в схеме приведенной ниже..

В схему №3 добавляется обводные трубопроводы с лепестковыми обратными клапанами, которые открываются под действием сил гравитации при отключении насоса и закрываются при его включении…

Готовая часть (9.1) узла присутствует в нашем магазине

(1) — котел Таймень

(4, 11, 12) — запорные краны

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)

(8) — открытый расширительный бак

(2, 10) — лепестковый обратный клапан

(13) — Клапан трехходовой смесительный 1″ (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Схема №10

В схеме №6 мы рассмотрели как последовательно установить простейший электрокотел, но бывают в продаже или уже установлены в доме электрокотлы со своим насосом, автоматикой и пр. С таким оборудованием можно добиться автоматического перехода на электроотопление например при прогорании топлива в котле Таймень или по команде GSM модема.

Реализуется это установкой электрокотла параллельно твердотопливному с добавлением 2-х обратных клапанов ( 9,10) предотвращающих обратные течения при автоматическом запуске электрокотла, например по комнатному термостату…

Схема №11

Несмотря на то, что котлы Таймень, можно с комфортом использовать круглый год без теплоаккумулятора (ТА), есть потребители желающие добавить в схему обвязки котла теплоаккумулятор. Желательно использовать ТА высокий, на сколько позволяет помещение котельной, и предусмотреть естественную циркуляцию между котлом и ТА при отключении электроэнергии, это достигается установкой обратного лепескового клапана (поз.2) в обход антиконденсационного клапана (поз.7) . Для постепенной разрядки и сохранения стабильной температуры в системе отопления, рекомендуем устанавливать трехходовой термостатический смесительный клапан (поз.13)

Надеемся, что это статья внесла некоторое понимание в принципах обвязки твердотопливного котла, и Вы сделаете отличную индивидуальную котельную, а в доме будет всегда тепло !

Обратный клапан для отопления: принцип работы и типы

Чтобы простимулировать систему отопления на работу с оптимальной эффективностью, важно правильно подобрать все компоненты для контура, начиная выбором оптимального котла и заканчивая приобретением необходимой трубной арматуры. Несмотря на разницу в стоимости, конструкции и назначении, каждый элемент в контуре осуществляет определенные функции, и некорректный подбор любой детали может привести к выходу из строя всей системы отопления.

Зачем нужен обратный клапан?

Принцип работы

Функциональный обратный клапан для отопления купить который можно в строительном магазине, хоть и отличается по конструкции в зависимости от модели, но все же может иметь одну общую деталь с другими приборами. Это – пружина. Она закрывает затвор и является исполнительным механизмом. Сжатие пружины происходит в тот момент, когда условия в системе выходят за рамки приемлемых параметров. Важно подобрать клапан, имеющий упругость и массивность пружины, которые будут соответствовать конкретным условиям системы.

Пружина позволяет держать клапан закрытым. Такое состояние устройства считается нормальным. В процессе тока теплоносителя по системе происходит создание давления, которое помогает жидкости открыть обратный клапан для отопления с естественной циркуляцией и пойти дальше по трубопроводу. О схемах подключения отопления можно прочитать здесь.

Если произойдет непредвиденная ситуация – авария на трубопроводе, гидроудар и пр., то поток не сможет изменить направление движения, поскольку клапан обратный гравитационный для отопления отреагирует на прилив в корпусе и не позволит воде вытечь обратно. Это запорное устройство имеет элементарную конструкцию, но при этом помогает избежать серьезных проблем на контуре.

Типы клапанов

Согласно проектам, подача и обратка в системе отопления могут оборудоваться клапанами разного типа. Они классифицируются по нескольким критериям. Для начала стоит обратить внимание на металл, из которого изготовлен клапан, ведь это отражается на особенностях эксплуатации запорной арматуры. Наиболее востребованными в системе отопления являются клапаны, изготовленные из стали, латуни и чугуна.

Тарельчатый клапан

Отличаются приборы и по особенностям конструкции. В частности, обратный клапан для отопления схема монтажа которого обсуждается в индивидуальном порядке, может иметь тарельчатую конструкцию. Такой прибор характеризуется наличием диска, который перекрывает сечение в контуре при изменении условий в системе. Диск входит в специальное седло с эластичным уплотнителем, а изнутри присоединяется к штоку, свободно перемещающемуся по втулке. Предотвращение паразитных токов в системе может быть осуществлено с использованием проточного или подъемного тарельчатого клапана.

Шариковый клапан

Также существует обратный шариковый клапан для отопления, который мало чем отличается от рассмотренного выше тарельчатого аналога. Кардинальным отличием в конструкции является использование в качестве механического исполнительного органа не диска, а шарика. Он может быть изготовлен из алюминия или каучука и при срабатывании пружины в случае изменения тока воды, шар попадает в седло и закрывает проходное сечение, не позволяя теплоносителю циркулировать в обратном направлении.

Данные клапаны разработаны для установки в стандартных отопительных системах. Однако если в контуре задействованы трубопроводы большого диаметра, то тарельчатый и обратный клапан шаровый для отопления, не смогут гарантировать эффективную защиту.

Двухстворчатый клапан

Специально для труб большого диаметра инженеры спроектировали двухстворчатый клапан. Им может оборудоваться подача и обратка в системе отопления, при этом принцип работы устройства сохранен тот же.

Клапан, оснащенный двумя створками, при нормальных условиях среды открывается от давления теплоносителя.

В случае аварий прибор закрывается створками, которые предотвращают неправильный ток воды. Проходное сечение такого клапана перекрывает специальная ось, к которой и крепятся створки. Стоит отметить, что этот тип запорной арматуры считается самым надежным, поэтому его можно использовать в системах с высоким давлением.

Лепестковый клапан

В системах отопления может быть использован обратный клапан для отопления лепестковый, который также называют гравитационным клапаном. Он оборудован пружиной с малой упругостью, поэтому имеет низкое сопротивление. Некоторые модели и вовсе не оснащаются пружиной, а в процессе работы используют явления, вызванные силой тяжести и давлением потока. Конструкция клапана дополняет подпружиненная створка с уплотнителем, закрепленная в верхней части сечения на оси. Данный клапан может работать лишь при горизонтальном монтаже.

Монтаж обратного клапана в системе отопления

Решая, нужен ли обратный клапан в системе отопления, собственник должен понимать, что это устройство устанавливается не по личной прихоти, а в соответствии с требованиями проекта. Если схема контура предполагает что будет установлен клапан обратный в системе отопления, то его обязательно необходимо грамотно монтировать. Такой тип арматуры, как обратный клапан для отопления цена которого не отличается дороговизной, обычно монтируют в процессе обвязки котла трубопроводом.

Установка клапанов подразумевает монтаж арматуры, которая подобрана по рабочему давлению и температуре теплоносителя.

Также стоит помнить, что положение клапана в системе должно соответствовать рекомендациям производителя, которые можно найти в техническом паспорте изделия. Схема установки клапанов разрабатывается в процессе разработки проекта системы отопления.

Установив электромагнитный клапан для отопления, собственник сможет решить сразу несколько проблем. Во-первых, он защитит контур от аварий, а себя – от непредвиденных расходов, связанных с ремонтом системы. Во-вторых, корректно подобранный и подсоединенный клапан позволит системе работать на пике своей производительности. В-третьих, клапан позволяет различным отопительным приборам в системе взаимодействовать более согласованно. Поэтому гравитационный обратный клапан для отопления купить могут ответственные и рациональные собственники недвижимости, которые обращают внимание на детали и выбирают лучшие решения для своего дома.

Электрическая схема зональных клапанов трубопроводов водогрейного котла Качество 1

Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла

Органы управления проводкой могут быть простыми и сложными. Если вы не поймете правильно, это не сработает, и вы взорвете трансформатор. Для тех, кто подключил множество элементов управления, следует посоветовать. Сначала прочтите инструкцию и получите представление о проводке в своей голове. Разберитесь в функциях подключаемых устройств и в последовательности управления.Тогда делайте это маленькими шагами. Кроме того, если трансформатор не имеет плавкой вставки, установите ее, чтобы не перегореть трансформатор.

Конечно, вы собираетесь подключать все зонные клапаны при выключенном питании, но когда вы включаете питание, если вы не сделаете это правильно, вы можете взорвать трансформатор. В системах со старыми ртутными ртутными терморегуляторами вы также можете взорвать обогреватель. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что все делаете правильно. Следовательно, перепроверьте все, прежде чем включать питание.

Место установки | Зональные клапаны трубопроводов водогрейного котла

Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды независимо от типа используемого контура. Есть преимущества для установки на обратной стороне петли. Во-первых, обратная сторона контура имеет более низкую температуру, поэтому зонный клапан будет подвергаться меньшему нагреву. Это может продлить срок службы клапана. Если вы спросите 20 сантехников или специалистов по бойлерам, вы, скорее всего, получите разные причины для выбора места установки.Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит паразитный поток в подводку других контуров зоны.

Кроме того, существуют и другие соображения, например, перед циркуляционным насосом или после циркуляционного насоса. Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается в зависимости от условий, поэтому обязательно проконсультируйтесь с водопроводчиком или профессиональным техником по котлам.

ВА Номинальные характеристики и функция | Зональные клапаны трубопроводов водогрейного котла

Вам также необходимо согласовать номинальную мощность трансформатора в ВА для нескольких зон. Найдите номинальную мощность трансформатора в ВА, а затем подсчитайте все нагрузки, которые у вас есть на этом трансформаторе. Затем следует простая математика, складывающая эти номинальные нагрузки в ВА вместе. Никогда не превышайте номинальную мощность трансформатора в ВА. Кроме того, трансформаторы дешевы. Увеличьте до следующего доступного размера или размера, который легко соответствует всем номинальным характеристикам нагрузки в ВА.

Кроме того, если вы подключаете другой зонный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает. В чем разница между старым зонным клапаном и новым зонным клапаном? Honeywell, Taco, White Rodgers ………. Не имеет значения, кроме функции и способа подключения. Всегда старайтесь получить точную замену, если она доступна. Кроме того, прочтите инструкции и убедитесь, что все поняли правильно!

Схемы подключения зонного клапана | Нажмите на диаграмму зонального клапана, чтобы увеличить.

На этих диаграммах зонального клапана представлены старые термостаты.T87F — это более старый термостат Honeywell.

Обратные клапаны для котлов — Boiler Blog | Nationwide Boiler Inc.

Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном . Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?
Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток.Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, который вышел из строя или отключился.

NRV может также использоваться для изоляции котла во время продувки и остановки, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?
Обратный клапан — это просто еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм). Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общей паропроводной магистрали, паропровод от каждого котла должен быть оснащен двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй — с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?
Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара.Внутренний диск открывается и пропускает пар через клапан. Диск начнет закрываться, когда прямой поток пара уменьшается или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с вашим временным поставщиком оборудования, чтобы убедиться, что они включают NRV в свой арендный пакет котлов. Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном .Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?

Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток. Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, который вышел из строя или отключился.

Зачем они нужны?

Обратный клапан — это еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм).Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общей паропроводной магистрали, паропровод от каждого котла должен быть оснащен двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй — с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?

Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара. Внутренний диск открывается и пропускает пар через клапан.Диск начнет закрываться, когда прямой поток пара уменьшается или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с поставщиком временного оборудования, чтобы убедиться, что они включают NRV в свой пакет аренды котла.

% PDF-1.6 % 349 0 объект > эндобдж xref 349 91 0000000016 00000 н. 0000002806 00000 н. 0000002998 00000 н. 0000003025 00000 н. 0000003075 00000 н. 0000003111 00000 п. 0000003449 00000 н. 0000003530 00000 н. 0000003609 00000 н. 0000003690 00000 н. 0000003771 00000 н. 0000003852 00000 н. 0000003933 00000 н. 0000004013 00000 н. 0000004093 00000 п. 0000004173 00000 п. 0000004253 00000 п. 0000004333 00000 п. 0000004413 00000 н. 0000004493 00000 н. 0000004573 00000 н. 0000004653 00000 п. 0000004733 00000 н. 0000004813 00000 н. 0000004893 00000 н. 0000004973 00000 н. 0000005053 00000 н. 0000005133 00000 п. 0000005213 00000 п. 0000005293 00000 п. 0000005373 00000 п. 0000005453 00000 п. 0000005533 00000 н. 0000005613 00000 п. 0000005693 00000 п. 0000005773 00000 п. 0000005853 00000 п. 0000006436 00000 н. 0000006484 00000 н. 0000006736 00000 н. 0000006814 00000 н. 0000009208 00000 н. 0000009599 00000 н. 0000010202 00000 п. 0000010456 00000 п. 0000010702 00000 п. 0000010835 00000 п. 0000011144 00000 п. 0000015229 00000 п. 0000017922 00000 п. 0000017959 00000 п. 0000018098 00000 п. 0000018189 00000 п. 0000023730 00000 п. 0000023998 00000 п. 0000024213 00000 п. 0000049862 00000 п. 0000069918 00000 н. 0000092180 00000 п. 0000092238 00000 п. 0000092380 00000 п. 0000092493 00000 п. 0000092614 00000 п. 0000092774 00000 н. 0000092906 00000 п. 0000093084 00000 п. 0000093254 00000 п. 0000093376 00000 п. 0000093512 00000 п. 0000093695 00000 п. 0000093826 00000 п. 0000094013 00000 п. 0000094189 00000 п. 0000094360 00000 п. 0000094535 00000 п. 0000094691 00000 п. 0000094869 00000 п. 0000095015 00000 п. 0000095147 00000 п. 0000095277 00000 п. 0000095409 00000 п. 0000095549 00000 п. 0000095689 00000 п. 0000095829 00000 п. 0000095961 00000 п. 0000096098 00000 п. 0000096223 00000 п. 0000096425 00000 п. 0000096571 00000 п. 0000096731 00000 н. 0000002116 00000 п. трейлер ] / Назад 212889 >> startxref 0 %% EOF 439 0 объект > поток hb«b`da`c« Ȁ

Узнайте о Steam | Обратные клапаны

Хотя обратные клапаны могут эффективно перекрывать обратный поток, их никогда не следует использовать вместо запорного клапана для удержания острого пара в секции трубы.

Как и в случае с запорными клапанами, существует ряд различных конструкций обратных клапанов, каждая из которых подходит для конкретных применений. В этом модуле обсуждаются различные типы обратных клапанов и их применение, а также правильный метод определения размеров.

Клапаны обратные подъемные

Подъемные обратные клапаны аналогичны по конфигурации шаровым клапанам, за исключением того, что диск или заглушка срабатывают автоматически. Входное и выходное отверстия разделены конической заглушкой, которая опирается на обычно металлическое седло; в некоторых клапанах плунжер можно удерживать на своем седле с помощью пружины.Когда поток в клапан идет вперед, давление жидкости поднимает конус с его седла, открывая клапан. При обратном потоке конус возвращается на свое место и удерживается на месте давлением обратного потока.

Если используется металлическое седло, подъемный обратный клапан подходит только для приложений, где допустима небольшая утечка в условиях обратного потока. Кроме того, конструкция подъемного обратного клапана обычно ограничивает его использование в системах с водой, впоследствии они обычно используются для предотвращения обратного потока конденсата в конденсатоотводчиках и на выходах циклических конденсатных насосов.

Основное преимущество подъемного обратного клапана заключается в его простоте, а поскольку конус является единственной подвижной частью, клапан является прочным и не требует значительного обслуживания. Кроме того, использование металлического седла ограничивает степень его износа. У подъемного обратного клапана есть два основных ограничения; Во-первых, он предназначен только для установки в горизонтальных трубопроводах, а во-вторых, его размер обычно ограничивается DN80, выше которого клапан становится слишком громоздким.

Обратный клапан поршневого типа является модификацией стандартного обратного клапана.Он включает в себя заглушку в форме поршня вместо конуса, и к этому механизму прилагается пробка. Дроссельная заслонка создает демпфирующий эффект во время работы, тем самым устраняя повреждения, вызванные частой работой клапана, например, в трубопроводных системах, которые подвержены скачкам давления или частым изменениям направления потока (одним из примеров может быть бойлер выход).

Клапаны обратные поворотные

Поворотный обратный клапан состоит из заслонки или диска того же диаметра, что и отверстие трубы, которые свешиваются на пути потока.Когда поток идет вперед, давление жидкости заставляет диск подниматься вверх, позволяя течь через клапан. Обратный поток приведет к тому, что диск закроется, упираясь в седло, и остановит обратное движение жидкости по трубе. При отсутствии потока вес створки отвечает за закрытие клапана; однако в некоторых случаях закрытию может способствовать использование утяжеленного рычага. Как видно из рисунка 12.3.2, весь механизм заключен в корпус, который позволяет заслонке убираться с пути потока.

Поворотные обратные клапаны создают относительно высокое сопротивление потоку в открытом положении из-за веса диска. Кроме того, они создают турбулентность, поскольку заслонка «плавает» в потоке жидкости. Это означает, что перепад давления на поворотном обратном клапане обычно больше, чем на других типах.

При резких изменениях потока диск может удариться о седло клапана, что может вызвать значительный износ седла и вызвать гидроудар по системе трубопроводов.Этого можно избежать, установив на диск демпфирующий механизм и используя металлические седла для ограничения степени износа седла.

Клапаны обратные межфланцевые

Как подъемные, так и поворотные обратные клапаны имеют тенденцию быть громоздкими, что ограничивает их размер и делает их дорогостоящими. Чтобы преодолеть это, были разработаны обратные клапаны вафли. По определению вафельные обратные клапаны — это клапаны, которые предназначены для установки между набором фланцев. Это широкое определение охватывает множество различных конструкций, включая дисковые обратные клапаны и бесфланцевые обратные клапаны с поворотным или раздельным диском.

Клапаны обратные дисковые

Дисковый обратный клапан состоит из четырех основных компонентов: корпуса, диска, пружины и держателя пружины. Диск движется в плоскости, перпендикулярной потоку жидкости, чему противостоит пружина, удерживаемая фиксатором. Корпус спроектирован как единое центрирующее кольцо, облегчающее установку. Если требуется уплотнение с «нулевой утечкой», может быть установлено мягкое седло.

Когда сила, действующая на диск со стороны давления на входе, превышает силу, прилагаемую пружиной, весом диска и любым давлением на выходе, диск вынужден подниматься со своего седла, позволяя потоку проходить через клапан.Когда перепад давления на клапане уменьшается, пружина заставляет диск вернуться на свое седло, закрывая клапан непосредственно перед тем, как возникнет обратный поток. Это показано на рисунке 12.3.4. Наличие пружины позволяет устанавливать дисковый обратный клапан в любом направлении.

Перепад давления, необходимый для открытия обратного клапана, в основном определяется типом используемой пружины. В дополнение к стандартной пружине доступно несколько вариантов пружины:

Без пружины — Используется, когда перепад давления на клапане невелик.
Нимоновая пружина — Используется при высоких температурах.
Усиленная пружина — увеличивает необходимое давление открытия. При установке в линию питательной воды котла его можно использовать для предотвращения затопления паровых котлов при отсутствии давления.

Как и у всех обратных клапанов, размер дискового обратного клапана определяется размером соответствующей трубопроводной системы. Обычно это обеспечивает правильный размер клапана, но бывают случаи, когда размер клапана больше или меньше.

Обратный клапан слишком большого размера часто проявляется в виде непрерывного дребезжания клапана, которое представляет собой повторяющееся открытие и закрытие клапана, которое происходит, когда клапан открыт только частично. Это вызвано тем, что при открытии клапана давление на входе падает; если это падение давления означает, что перепад давления на клапане упадет ниже требуемого давления открытия, клапан захлопнется. Как только клапан закрывается, давление снова начинает расти, поэтому клапан открывается, и цикл повторяется.

Превышение нормы обычно можно исправить, выбрав клапан меньшего размера, но следует отметить, что это увеличит перепад давления на клапане для любого одного потока. Если это неприемлемо, возможно, удастся преодолеть эффект вибрации, уменьшив силу закрытия на диске. Это можно сделать либо используя стандартную пружину вместо усиленной, либо полностью сняв пружину. Другой вариант — использовать мягкое сиденье; это не предотвращает дребезжание, а, скорее, уменьшает шум.Однако следует соблюдать осторожность, так как это может вызвать чрезмерный износ сиденья.

Занижение размера приводит к чрезмерному падению давления на клапане и, в крайнем случае, может даже препятствовать потоку. Решение — заменить клапан меньшего размера на более крупный.

Дисковые обратные клапаны

меньше и легче, чем подъемные и стандартные поворотные обратные клапаны, и, следовательно, дешевле. Однако размер дискового обратного клапана ограничен DN125; выше этого конструкция усложняется. Обычно такая конструкция включает диск в форме конуса и пружину малого диаметра, которая удерживается и направляется вдоль центральной линии конуса, что труднее и дороже в производстве.Даже в этом случае такие конструкции все еще ограничены размером до DN250.

Стандартные дисковые обратные клапаны не следует использовать в приложениях с сильно пульсирующим потоком, например, на выходе поршневого воздушного компрессора, так как повторяющиеся удары диска могут привести к выходу из строя держателя пружины и высоким уровням напряжения. Весной. Для таких применений доступны специально разработанные фиксаторы. Эти конструкции обычно уменьшают ход диска, что эффективно увеличивает сопротивление потоку и, следовательно, увеличивает перепад давления на клапане.

Конструкция дисковых обратных клапанов позволяет устанавливать их в любом положении, в том числе в вертикальных трубопроводах, где жидкость течет вниз.

Клапаны обратные вафельные поворотные

Они похожи на стандартные поворотные обратные клапаны, но не имеют полноценной конструкции, вместо этого, когда клапан открывается, заслонка вдавливается в верхнюю часть трубопровода. Следовательно, створка должна иметь меньший диаметр, чем диаметр трубопровода, и из-за этого перепад давления на клапане, который часто бывает высоким для клапанов поворотного типа, дополнительно увеличивается.

Обратные клапаны поворотного типа используются в основном на трубопроводах больших размеров, обычно больше DN125, потому что на трубопроводах меньшего размера перепад давления, вызванный «плавающим» диском в потоке жидкости, становится значительным. Кроме того, можно получить значительную экономию средств за счет использования этих клапанов на больших размерах из-за небольшого количества материала, необходимого для изготовления клапана.

Однако есть одна проблема с использованием клапанов большего размера; из-за своего размера диски особенно тяжелые и, следовательно, обладают большим количеством кинетической энергии при закрытии.Эта энергия передается седлу и технологической жидкости, когда клапан закрывается, что может привести к повреждению седла клапана и возникновению гидроудара.

Применение бесфланцевого обратного клапана

Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости. Ниже приводится список некоторых из их наиболее распространенных приложений:

Питающие трубопроводы котла — Обратный клапан используется для предотвращения вытеснения котловой воды обратно по питающему трубопроводу в накопительный бак, когда питательный насос останавливается.Кроме того, в питающий трубопровод котла можно установить дисковый обратный клапан с усиленной пружиной и мягким седлом, чтобы предотвратить поток под действием силы тяжести в котел, когда питающий насос отключен.

Конденсатоотводчики — За исключением конденсатоотводчиков, выпускающих в атмосферу, обратные клапаны всегда должны устанавливаться после конденсатоотводчика для предотвращения обратного потока конденсата, затопляющего паровое пространство. Обратный клапан также предотвратит повреждение конденсатоотводчика гидравлическим ударом в конденсатопроводе.Следует отметить, что при использовании конденсатоотводчиков дутьевого типа обратный клапан следует устанавливать на расстоянии не менее 1 м от конденсатоотводчика.

Контуры горячей воды — обратный клапан должен быть установлен после каждого насоса, чтобы предотвратить обратный поток через насос, когда он отключен (см. Рисунок 12.3.8).

Смешивание — в каждой линии подачи должен быть установлен обратный клапан, чтобы предотвратить обратный поток по разным линиям, который приведет к загрязнению.Обычное применение смешивания — это смешивание горячей и холодной воды для получения горячей воды (см. Рисунок 12.3.10).

Защита трубопроводной арматуры — Обратные клапаны используются для предотвращения повреждения оборудования, такого как расходомеры и регулирующие клапаны, которые могут быть повреждены обратным потоком. Обратные клапаны также предотвращают попадание содержимого сетчатых фильтров в трубопровод перед обратным потоком жидкости.
Применение с несколькими котлами — на выходе каждого котла должен быть установлен обратный клапан, чтобы предотвратить попадание пара в котлы, которые могут находиться в режиме горячего резервирования (см. Рисунок 12.3.11).

Сосуды для продувки — Если в резервуар для продувки поступает продувка от более чем одного котла, на каждой отдельной линии продувки следует установить обратный клапан. Это предотвратит обратное попадание продувки из одного котла в другой. Во многих странах это требование закона.
Испарительные сосуды — на выходе пара мгновенного испарения из испарительного сосуда установлен вафельный обратный клапан; это гарантирует, что пар из любого клапана подпитки не попадет обратно в испарительный сосуд (см. Рисунок 12.3.12). Обратный клапан также устанавливается после конденсатоотводчика, опорожняющего испарительный сосуд.

Обратные клапаны с разрезным диском

Обратный клапан с разделенным диском или обратный клапан с двумя пластинами разработан для преодоления ограничений по размеру и перепаду давления поворотных и дисковых обратных клапанов. Заслонка поворотного обратного клапана по существу разделена и откидывается вниз по центру, так что две тарелки диска будут качаться только в одном направлении. Дисковые пластины удерживаются на седле торсионной пружиной, установленной на шарнире.

Чтобы удерживать шарнир в центре пути потока, можно использовать внешние стопорные штифты. Эти стопорные штифты являются обычным источником утечки из клапана. Усовершенствованная конструкция обеспечивает внутреннюю фиксацию петли, а поскольку клапанный механизм полностью герметизирован внутри корпуса, утечка в атмосферу предотвращается (см. Рисунок 12.3.13).

Клапан нормально закрыт, так как тарелки диска закрываются торсионной пружиной. Когда жидкость течет в прямом направлении, давление жидкости заставляет дисковые пластины открываться на шарнирах, позволяя течь.Обратный клапан закрывается пружиной, как только поток прекращается, прежде чем может возникнуть обратный поток.

Частое открытие и закрытие обратного клапана с разделенным диском вскоре приведет к повреждению седла, если пятки пластин диска будут задевать седло во время открытия. Чтобы преодолеть это, пятка пластин диска поднимается во время первоначального открытия клапана, и пластины вращаются исключительно на шарнире, а не на поверхности седла.
Обратный клапан с разъемным диском имеет ряд преимуществ по сравнению с другими типами обратных клапанов:

Конструкция с разъемным диском не ограничена по размеру, и эти клапаны производятся с размерами до DN5400.
Перепад давления на обратном клапане с разрезным диском значительно ниже, чем в других типах.
Их можно использовать при более низком давлении открытия.
могут быть установлены в любом положении, включая вертикальные трубопроводы.

Обратные клапаны других типов

Вышеупомянутые обратные клапаны являются наиболее часто встречающимися в паровых, конденсатных и жидкостных системах. Однако доступны и несколько других типов.Три типа, перечисленные ниже, в основном подходят для жидкостей и впоследствии могут быть обнаружены в конденсатных системах:

Шаровой обратный клапан — состоит из шара с резиновым покрытием, который обычно устанавливается на входе клапана и закрывает вход. Когда на шар оказывается давление, он смещается с посадочного места по направляющей, позволяя жидкости проходить через впускное отверстие. Когда давление жидкости падает, шарик возвращается на свое место на впускном седле. Примечание. Шаровые обратные клапаны обычно используются только в жидкостных системах, так как с помощью шара трудно получить герметичное уплотнение.
Мембранный обратный клапан — гибкая резиновая диафрагма помещается в сетку или перфорированный конус с точкой в направлении потока в трубопроводе (см. Рисунок 12.3.15). Поток в прямом направлении отклоняет диафрагму внутрь, обеспечивая свободный проход жидкости. Когда нет потока или существует противодавление, диафрагма возвращается в исходное положение, закрывая клапан. Примечание. Материал мембраны обычно ограничивает применение обратного клапана мембраны для жидкостей ниже 180 ° C и 16 бар.

Обратный клапан с поворотным диском — он похож на обратный клапан поворотного типа, но с заслонкой, повернутой перед центром давления и противовесом или подпружиненной, чтобы принять нормально закрытое положение (см. Рисунок 12.3.16). Когда поток идет в прямом направлении, диск поднимается и «плавает» в потоке, обеспечивая минимальное сопротивление потоку. Диск сбалансирован таким образом, что при уменьшении потока он поворачивается в сторону закрытого положения и закрывается до того, как фактически начнется обратный поток.В большинстве случаев работа происходит плавно и бесшумно. Примечание: из-за конструкции обратного клапана с наклонным диском его можно использовать только с жидкостями.

График потерь давления

Поскольку большинство типов обратных клапанов подходят для использования как в жидкостных, так и в газовых системах, производители обычно показывают падение давления на клапане в виде диаграммы потери давления для воды. Типичная диаграмма потери давления показана на рисунке 12.3.17. Он показывает падение давления на конкретном обратном клапане для данного размера клапана и расход воды в м³ / ч.

Чтобы определить падение давления на обратном клапане для других жидкостей, необходимо рассчитать эквивалентный объемный расход воды, это делается по формуле в уравнении 12.3.1:

После определения эквивалентного объемного расхода воды падение давления на клапане можно считать по диаграмме, используя тот же метод, что и для воды, выбрав эквивалентный объемный расход воды вместо фактического объемного расхода.

Следует отметить, что объемный расход (в м³ / ч) обычно указывается для жидкостей, в то время как для пара обычно используется массовый расход (в кг / ч). Для преобразования из кг / ч в м³ / ч массовый расход умножается на удельный объем (в кг / м³) для конкретного рабочего давления и температуры (см. Уравнение 12.3.2).

В качестве альтернативы, если указано значение te Kv клапана, перепад давления на клапане может быть определен с использованием метода, описанного в Модуле 12.2.

Пример 12.3.1

Определите падение давления на обратном клапане DN65, пропускающем 1 200 кг / ч насыщенного пара при 8 бар изб. Используйте характеристики падения давления, показанные на рисунке 12.3.17.

Решение:

Первый шаг — вычислить объемный расход:

Из паровых столов при давлении 8 бар, vg = 0,214 9 м³ / кг

Согласно рисунку 12.3.18, перепад давления на клапане будет приблизительно 0,085 бар.

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.

Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Проводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.

Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.

Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.

Программируемые дневные и ночные настройки заданной температуры.

Настройки выходных и функции понижения для отпуска.

Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице «Электропроводка термостата теплового насоса»

TH, TR и TH / TR Газовые клапанные терминалы

Джесси Гранбуа — один из техников, которые читают технические советы, и он написал несколько советов, которыми он хотел бы поделиться по некоторым основам управления газовыми печами.Этот совет касается основных обозначений клемм на типичном газовом клапане 24 В. Спасибо, Джесси!

Вы когда-нибудь замечали терминал TH / TR на газовом клапане? Признаюсь, когда я учился в школе, я не знал, что это было. Я работал с опытными людьми, которые все еще думают, что вам нужно его использовать.

Мне никто так и не объяснил, что это было. В то время я был новичком, поэтому он ни разу не щелкнул, когда я посмотрел на электрические схемы. Все мои учителя ответят одинаково:

«Это обычное дело.

Вот где возникла путаница. Это обычное дело. В индустрии HVAC кажется, что мы разбрасываем это слово, как будто оно выходит из моды. Все является «общим», и технически общее — это просто «общая» точка подключения, но на самом деле это не проясняет его предназначение или для какой части схемы оно предназначено.

Следуя приведенной ниже диаграмме, при чтении остальной части статьи все прояснится.

Давайте посмотрим, что означает каждая из этих клемм:

TH — Горячая ветвь 24 В от термостата при запросе тепла (закрытие R + W) на газовый клапан (клемма TH), чтобы открыть соленоид. дайте газу течь.Предполагается, что трансформатор исправен и верхний предел закрыт.
TR — Общая / обратная сторона 24 В трансформатора.
TH / TR — Он не имеет внутренней проводки с газовым клапаном. Не использование этого не имеет значения для схемы. В приведенном выше примере вы можете запустить свой 24 В горячий от трансформатора прямо до верхнего предела NC, и все будет в порядке. Это не более чем удобный терминал. Соединение этих проводов с помощью marette (гайки для проводов или клеммного умножителя) делает то же самое, что и этот разъем.

Надеюсь, это поможет прояснить любую путаницу.

—Jesse

Сопутствующие товары

Обратные и обратные клапаны

рисунок 1

Многие производители, поставщики и установщики используют «обратный клапан» и «обратный клапан» для обозначения одного и того же устройства, не зная, что они разные, и что существуют законодательные требования использовать только обратные клапаны для предотвращения обратного потока.

Какой самый простой способ остановить обратный поток в трубе или фитинге? Многие установщики сказали бы «используйте обратный клапан»; некоторые могут сказать «используйте обратный клапан».Разве обратные клапаны и обратные клапаны не одно и то же?

По сути, обратные клапаны (CV) и обратные клапаны (NRV) представляют собой разные фитинги и служат для разных целей. Согласно правилам водоснабжения Великобритании, «обратный клапан» имеет определенную цель как устройство, разрешенное законом для предотвращения обратного потока в определенных обстоятельствах. Обратный клапан, хотя и полезен для предотвращения обратного потока в трубах во многих ситуациях, не является признанным устройством предотвращения обратного потока. Для каждого типа устройств существуют разные рабочие характеристики, и обратные клапаны должны соответствовать менее строгим стандартам, чем обратные клапаны.

Конструктивные различия обратных клапанов и обратных клапанов
Для обратных клапанов самой простой конструкцией является поворотный клапан с утяжеленной заслонкой, которая удерживается в открытом положении за счет поступающей вперед воды. Если поток меняет направление, он закрывается под своим весом и остается закрытым за счет противодавления, действующего на закрытую заслонку. Вафельный клапан представляет собой более узкую версию той же конструкции. Другие конструкции включают наклонную пластину NRV и шаровой NRV.

По определению, обратные клапаны имеют подвижный элемент (запорный элемент), который удерживается в открытом состоянии прямоточным потоком (рис. 1).Если прямой поток прекращается, подвижный элемент удерживается на седле клапана за счет действия пружины, которому способствует противодавление, предотвращая обратный поток (Рис. 2).

Рис.1

Рис.2

Обратные клапаны разрешены в качестве устройств предотвращения обратного потока, но не NRV.
В Великобритании Правила водоснабжения (водопроводная арматура) и водоснабжения (водопроводная арматура) (Шотландия) соответствующее устройство для предотвращения обратного потока жидкости от любого прибора, фитинга или технологического процесса (График 2:15).Самое главное, чтобы устройство было «адекватным», оно должно относиться к типу, одобренному Государственным секретарем по окружающей среде в «Спецификациях регулирующего органа для устройств и устройств предотвращения обратного потока».

В этой спецификации указывается максимальная степень защиты от обратного потока (категория жидкости), которую каждый тип устройства обеспечивает по закону. Регулятор одобрил использование обратных клапанов до категории жидкости три (подробные сведения приведены в таблице 1), но, что важно, обратные клапаны не входят в типы фитингов, одобренных для предотвращения обратного потока.
Точно так же обратные клапаны не признаются в британском стандарте BSEN 1717 (2001) [«Защита от загрязнения питьевой воды в установках водоснабжения и общие требования к устройствам для предотвращения загрязнения обратным потоком»], в котором описаны устройства предотвращения обратного потока, которые являются принято в ЕС.

Таблица 1 * «Проверяемый» означает, что клапан спроектирован так, чтобы его можно было испытать на месте, чтобы показать, что он способен предотвращать обратный поток

Таблица 1: , показывающая разрешенное использование обратных клапанов для предотвращения обратного потока в соответствии с Правилами.
Итак, если правила требуют предотвращения обратного потока жидкости категории 2 в водопроводной системе, единственный обратный клапан будет соответствовать этому требованию, но обратный клапан не будет разрешен.

Путаница при наименовании
В отрасли существует путаница, связанная с наименованием NRV и CV, когда на веб-сайтах производителей и поставщиков используется одно, а иногда и то и другое название для одного и того же типа устройства. Это привело к проблемам, когда были внесены изменения в соответствии с уведомлением о принудительном исполнении, выданным поставщиком воды, требующим дополнительных обратных клапанов.В некоторых случаях установщики по незнанию покупали NRV только для того, чтобы заменить их правильными обратными клапанами, когда поставщик воды повторно проверяет работу.

Стандарты производительности для NRV и CV
Нормы требуют, чтобы фитинги «были соответствующего качества и стандарта», и фитинги с одобрением WRAS демонстрируют это, отвечая стандартам, установленным в Правительственных технических условиях.

Обратный клапан для отопления — принцип работы

Какие задачи решает обратный клапан

Принцип работы обратного клапана

Виды клапанов

Тарельчатый клапан

Шариковый клапан

Двухстворчатый клапан

Лепестковый клапан

Установка обратного клапана

Выводы

Обратный клапан в системе отопления. Принцип работы и когда применять

Котловая часть

Периферийная вторичная часть

Особенности установки

Обратный клапан для отопления: функции, обозначение, применение

Где устанавливается в системе отопления

Виды обратных клапанов для отопления

Лепестковый (тарельчатый, хлопушка) обратный клапан

Шариковый

Подпружиненный с пластиковым или латунным штоком

Обратный клапан для отопления — разновидности и правила монтажа

Здесь вы узнаете:

Где устанавливается в системе отопления

Принцип действия обратного клапана

Разновидности обратного клапана

Дисковый клапан

Шаровой, или гравитационный

Лепестковый клапан

Оборудование подъемного типа

Клапан прямого и непрямого действия

Схемы подключения обратного клапана

Рекомендации по монтажу

лепестковый, шариковый клапан в системе отопления, куда ставить на обратке, установка

Для чего предназначен обратный клапан

Принцип работы в системе отопления

Разновидности устройств

Тарельчатый

Шариковый

Двухстворчатый

Лепестковый

Правила установки обратного клапана

Схемы обвязок твердотопливного котла

подключение твердотопливного котла

Обратный клапан для отопления: принцип работы и типы

Зачем нужен обратный клапан?

Принцип работы

Типы клапанов

Тарельчатый клапан

Шариковый клапан

Двухстворчатый клапан

Лепестковый клапан

Монтаж обратного клапана в системе отопления

Электрическая схема зональных клапанов трубопроводов водогрейного котла Качество 1

Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла

Место установки | Зональные клапаны трубопроводов водогрейного котла

ВА Номинальные характеристики и функция | Зональные клапаны трубопроводов водогрейного котла

Обратные клапаны для котлов — Boiler Blog | Nationwide Boiler Inc.

Узнайте о Steam | Обратные клапаны

Схема электрических соединений термостата теплового насоса

Схема электрических соединений термостата теплового насоса

TH, TR и TH / TR Газовые клапанные терминалы

Обратные и обратные клапаны

Добавить комментарий Отменить ответ
