как установить термостат напольного обогрева
Использование обогреваемых полов в доме может быть максимально эффективным и удобным, если оснастить систему специальным оборудованием. Максимальную длину контура позволит определить программа для расчета теплого пола, а за экономию электроэнергии отвечает программируемый терморегулятор для теплого пола – термостат.
Прибор регулирует выключение и включение обогрев, температуру в течение заданного временного периода. Оснащая греющий контур термостатом, обращают внимание на мощность оборудования и его соответствие заявленным техническим параметрам теплого пола.
Читайте в статье:

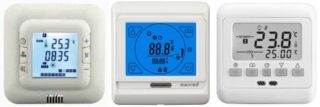

Как выглядит термостат?
Визуально вид термостата ничем не отличает от привычного датчика. На поверхности с лицевой стороны имеется цифровое табло, благодаря которому можно в любое время с удобством отслеживать ряд параметров работы системы:
- текущее время;
- текущая дата;
- показатели температуры;
- другие опции.
Особенность оборудования – легкость в визуальном контроле и регулировка режимов работы тёплых полов. Для обогрева напольного покрытия в термостате есть особый датчик, измеряющий окружающую температуру.
Это недорогое и удобное оборудование получило широкую популярность среди населения не только в Москве, но и в других российских городах.
Характеристики программируемого терморегулятора
Все разновидности терморегуляторов нужны, чтобы программировать температуру в отапливаемом помещении. Функционал прибора отвечает за регулирование микроклимата – выключение и запуск подачи тепла.
Программируемый теплый пол оснащен процессором цифрового типа с возможностью запоминания разных значений, что дает возможность ставить его на несколько помещений или зон с разным микроклиматом.
Дополнительные функции термостата:
- Фиксация температуры полов позволит сочетать декоративное покрытие с системой отопления;
- Комфорт в использовании – программировать и отслеживать режимы работы можно дистанционно, через пульт или wi-fi оборудование;
- Безопасность эксплуатации – можно задавать точно параметры минимальной температуры обогрева. В таком случае контур не перемерзает, даже если помещение остается пустым на долгое время;
- Экономия на ресурсах – термостат запускает или отключает отопление, что экономит электроэнергию на 20%.
Электрический или водяной теплый пол программ имеет несколько, при этом служит долго. Если контур подключить неправильно, то из строй выйдет не только термостат, но и сама система нагрева напольного покрытия.
Как установить терморегулятор самостоятельно?
Устанавливая собственноручно водяной или электрический пол, термостат можно собрать своими руками. Главное следовать инструкции, прилагаемой производителем к оборудованию.
В первую очередь, определяют место, где будет находиться терморегулятор, исходя из мощностей прибора и теплого пола. Выбирая место для монтажа, нужно следить за отсутствием источника тепла и прямого солнечного света.
Схема монтажа терморегулятора следующая:
- В месте установки оборудуется ниша под прибор;
- Устанавливается коробка для оборудования;
- Внутрь помещается устройство – важно соблюсти аккуратность, чтобы не повредить провода;
- По указанным цветам возле гнезд для проводов выполняется подключение термостата;
- Подключается датчик, закрывается крышка.
Проверка термостата
Выполнив установку, нужно проверить уровень прибора. После этого винтами закрепляется лицевая панель и производится первое подключение к электросети. При правильной установке высвечивается значок на дисплее.
Специалисты указывают, что есть иной способ проверки – на термостате задают минимальную температуру и включают в сеть. Сразу выставляется максимальное значение и проверяется отсутствие замыкания в сети. Понять успешность установки поможет специфический звук.
Настройка программируемого терморегулятора
После успешной проверки термостата и окончания работ по монтажу греющего контура приступают к программированию настроек. Все особенности указываются в инструкции изготовителя.
Более глубокие настройки должны проводиться с определенными навыками:
- Дата и время настраиваются курсором с индикатором «вверх» или «вниз», для даты и времени есть цифровые обозначения, окончание настройки завершается кнопкой питания;
- Рабочий режим по часам и дням недели. В инструкции указывают циклы – уход и приход, подъем и другие действия владельца;
- Переключение датчиков воздуха и пола. Пленочные полы – датчик на «IN», а плиточное покрытие – «OUT»;
- Шаг изменения температуры. По умолчанию указывается температурный шаг, после повышения которого происходит отключение системы, а после понижения – включение контура;
- Защита от промерзания – если функция в активном состоянии, то в контуре будет постоянно поддерживаться минимальное значение обогрева, чтобы элементы в конструкции не перемерзали.
В приборе есть блокировка – установив все настройки, можно заблокировать кнопки. На экране при этом будет сразу значок-замок, поэтому продуманные параметры не будут сброшены случайно.
Какими бывают терморегуляторы?
Термостаты для теплых полов отличаются своим функционалом, расцветкой и конфигурацией. Выбирая приборы, нужно ориентироваться и на предполагаемый интерьер в доме. Терморегуляторы бывают встраиваемые и накладные:
- Накладные врезают в стены без проведения дополнительных монтажных работ;
- Встраиваемые устанавливают в короба в стену, поверхности наружу не выступают.
По функционалу терморегуляторы бывают программируемые и классические. Программируемые многофункциональны, благодаря чему можно выставлять режимы для каждого дня. Классические варианты оборудования просты в установке и недороги.
Контроль за нагревом напольного покрытия осуществляется при помощи датчиков пола или температуры воздуха:
- Термостат с одним датчиком (для пола) – популярный и экономичный вариант для классического и программируемого оборудования. Может использоваться для любого покрытия пола;
- Прибор с двумя датчиками (воздух и пол) входит в состав каждого термостата программируемого типа. Их изготавливают для контроля климата комнаты и изменения температуры полов. Использование предполагается в термочувствительных покрытиях – ламинат, паркет и др.
Непрограммируемые термостаты с датчиком нагрева пола
- Thermoreg TI 200 (Швеция, изготовитель THERMO) – 4 цветовые панели, диапазон температур +5…+40 градусов тепла. Классические вариант для полов с подогревом;
- Keeply 10.10Е (Южная Корея, изготовитель KEEPLY) – стандартный термостат для регулировки системы нагрева напольного покрытия. Рабочий диапазон температур 0…+40°С. Оснащен индикатором со светодиодом;
- IQ Thermostat M (изготовитель IQWATT) – встраиваемый аналоговый термостат, диапазон +5…+40°С.
Программируемые термостаты с датчиком температуры пола
Термостаты корейского производства CALEO:
- Caleo 920 (100…240В) – электронный дисплей, программы на неделю, несколько режимов работы по суткам, функция памяти заданных настроек;
- Caleo 330PS (85…265В) – встраиваемый и накладной термостат с диапазоном от +2 до +40 градусов. Возможность программирования на 5 суток.
Заключение
Благодаря использованию термостата с теплыми полами любой конфигурации, греющий контур работает стабильно и надежно. Профессионалы рекомендуют сочетать термостат и пол одного производителя.
Каждый производитель дает свои гарантии на оборудование, при этом на терморегулятор и на контур дается отдельно. Среди изготовителей отличается корейский производитель CALEO, который дает гарантию на всю системы отопления напольного покрытия целиком.
Схемы подключения терморегулятора теплого пола — полезные советы и правила выбора.
Отличие дорогих электронных термостатов от механических
Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?
А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.
Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.
То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.
Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.
Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.
Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).
Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.
Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.
Не работает термостат — как проверить?
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Подключение температурного датчика
Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.
И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!
Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.
Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.
Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.
У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.
Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.
Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.
Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?
При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.
Поэтому придется покупать и устанавливать не один, а несколько термостатов.
Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.
При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.
Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.
Что это за зона, читайте в отдельной статье.
Обзор многофункционального терморегулятора теплых полов
Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.
Для начала работы с прибором, первым делом подаете на него напряжение 220В.
Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.
Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.
В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.
Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).
В состоянии покоя экран показывает действующую температуру в помещении.
Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.
В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.
Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).
Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).
Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.
Всего можно установить шесть временных периодов.
Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.
При рабочем состоянии отопления, над домиком появляется дымок.
Как только обогрев отключается, дымок исчезает.
Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.
Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.
Источник
Поделиться новостью в соцсетях
« Предыдущая запись Следующая запись »
Популярное
- 7879
- 6158
- 5513
- 5124
- 3303
Настройка терморегулятора теплых полов — По полу
Здравствуйте Дорогие читатели блога prosamostroi.ru! Что мы знаем о теплых полах? Понятно: по ним тепло ходить. Еще это достаточно модно. Да, вот, на первый взгляд, и все. Но этого же мало! Не призываю Вас, конечно, разбираться в этом предмете на уровне сложных чертежей и терминов, доступных специалистам с профильным образованием. В особенности, если вы скромный учитель литературы или волевой и решительный, но спортсмен (да не обидятся на меня последние). Однако с элементарными представлениями об устройстве этой уютной штуковины – теплого пола – стоит познакомиться всем, даже молодым мамам, чьи малыши уже вовсю осваивают этот самый пол. Поверьте, пригодится. Мы же сегодня разберемся как в базовых вещах, относительно теплого пола, так и в специфических, а точнее как настроить терморегулятор теплого пола и провести ремонт теплого пола, если все же случилась поломка.
Итак, в чем секрет такого «теплого» к нам отношения со стороны привычного покрытия? здесь вся суть в «начинке». Да-да, как во вкусном пироге. В саму структуру нашего с вами пола монтируется специальная обогревательная система. Благодаря ее действию, полностью вся поверхность становится одним большим греющим пространством. При устройстве электрических теплых полов под стяжкой или плиткой располагают все необходимые провода. Но не только под стяжку или плитку возможна установка теплого пола, также его можно вмонтировать под линолеум, как это сделать мы обсуждали в статье — теплый пол электрический под линолеум, обязательно ознакомьтесь. Проходящее по кабелю электричество и согревает поверхность. В этой системе также не последнюю роль играет терморегулятор. Именно через него вначале электричество проходит, а он, как надежный таможенный контроль, отвечает за транспортировку только правильной температуры: если пол перегревается, то срабатывает автоматика – и готово, отключен.
У теплых полов масса преимуществ: они максимально равномерно обогревают то помещение, в котором находятся, а уж как приятно ходить по ним зимой! Да и ванная комната с таким устройством становится значительно уютнее.
Но, как это часто бывает, история подводит нас к печальному моменту. Точно, Вы не ошиблись: «и на старушку бывает прорушка» — теплые полы тоже ломаются и хорошо, если Вам потребуется мелкий, а не капитальный ремонт полов.
Ремонт электрического теплого пола – дело серьезное и ответственное. Самоотречения, правда, не требует, но внимательности и соблюдения правильной последовательности действия – обязательно!
Основные причины поломок теплого пола:
Ну, да, именно – с нахождения причины: что же все-таки испортилось. Специалистами принято выделять 3 «сказочных» места возможных неполадок:
- Температурный датчик;
- Регулятор температур;
- Сам элемент нагревания.
После выявления причин поломок неплохо бы и суметь самостоятельно все исправить, как проводить ремонт теплого пола мы рассматривали в статье — как делается теплый пол после неисправностей, обязательно ознакомьтесь.
Давайте начнем для интереса с конца – с нагревательной части:
К перегоранию этой составляющей системы могут привести различные повреждения. Например, еще при укладке пола было что-то задето, но дефект ускользнул от монтажников, «затаился» под полом и в определенный (конечно же, не подходящий момент) дал о себе знать. Второй вариант – какие-либо работы, проводимые в доме, стали причиной того, что кабель оказался неисправен. К примеру, перепилен или просверлен. Это, поверьте, нередкое явление.
Как только место повреждения обнаружено, нужно приступать к демонтажу нашего (то есть, Вашего) пола, вскрытию стяжки и обработке травмированных жил. Порой толщина стяжки бывает очень не маленькой, что создает дополнительные трудности в демонтаже. Какой должна быть толщина стяжки под теплый пол мы уже однажды обсуждали в статье — толщина стяжки под теплый пол водяной, советую изучить. Для этой цели проводится их зачистка, потом специальными (не автоматными, и не пистолетными!) гильзами надо жилы соединить и обжать. Для этого смело используйте пресс-клещи. Да, есть и такие в природе. А еще в ней есть такая муфта, но рук она не греет. Ее задача – термоусадка. Вот ее-то (муфту) и нужно нанести на место соединения порванных проводов, потом нагреть. После остывания герметичнее соединение трудно будет себе представить. Ну, и в довершении залейте отремонтированное место в полу цементом.
Ремонт теплого пола, как Вы уже поняли, может стать следствием не только повреждения кабеля. Например, из строя может выйти температурный датчик. При такой поломке основание пола будет продолжать функционировать, но мощности ему явно не достанет для полноценной работы. А это значит, прежде всего, что сам датчик отключаться уже не сможет, и пол, даже достигнув нужной температуры, будут продолжать тратить электроэнергию, неимоверно радуя Вас будущими квитанциями за свет.
Если дело все-таки в датчике, то его придется заменить. Извлечь его не сложно. Для этого нет никакой необходимости что-либо вскрывать: он «живет» в специальной трубке, сделанной из гофрированного материала. Но есть маленький нюанс: никто не отменял человеческий фактор, стало быть, будьте готовы к нарушениям технологии. Иными словами, трубки может не оказаться. В подобных ситуациях специалисты рекомендуют устанавливать дополнительный датчик над тем, который прочно «залит» в стяжку. Замене также подлежит и испортившийся терморегулятор.
Вот, пожалуй, и все премудрости. Конечно, в любом деле возможны свои нюансы. Полы – они, как люди: хоть и похожи, а все разные. Но общая схема работ, безусловно, одна и та же. Так что, если пол все же сломался – не волнуйтесь. Теперь Вы знаете все и даже больше про ремонт электрического теплого пола, и в частности как настроить терморегулятор теплого пола. А, стало быть, ремонт – всего лишь дело техники. Удачи!
При подключении системы теплого пола в помещении должна постоянно поддерживаться оптимальная температура. Для решения этого вопроса применяется в работе терморегулятор для теплого пола. Без него нельзя обойти, когда производиться монтаж. Это неотъемлемая часть работы всей системы.
Понятие
Никакого удовольствия теплый пол принести не сможет, если его просто подключить к электрической сети. И это не смотря на то, что работать все же он сможет. Правда, не такой продолжительный срок, и с большими финансовыми вложениями. За длительность работы, а также его правильность, будет отвечать терморегулятор теплого пола. С его помощью создаются благоприятные условия в комнатах квартиры или дома.
Данных приборов существует большое количество классификаций. Все они будут отличаться между собой по определенным признакам, функциям, которые он способен выполнить в процессе эксплуатации.
При подключении теплого пола к терморегулятору, в помещениях будет поддерживаться необходимая температура. Он «считывает» информацию с датчика температуру, после чего, при достижении предельных значений, автоматически отключает от питания. Некоторые посчитают, что в этот момент сам термостат также уходит в режим ожидания. В действительности все не совсем так. Он продолжает следить за показаниями, а при необходимости, когда допустимая температура опуститься ниже предела, запускается вновь электропитание.
Каждый из терморегуляторов имеет свою комплектность. Основное из них – температурный датчик, коробка для монтажа, клеммы, инструкция, позволяющая осуществлять монтаж, а также эксплуатировать в нужном направлении.
Функции и достоинства
Среди всех возможных функций работы терморегулятора можно выделить самую основную – поддерживать температуру в помещении на необходимом уровне. Это получается при включении или отключении элементов подогрева теплого пола. Таким образом, он дополнительно сокращает расходы электроэнергии, так как включение питания происходит с периодичностью. Если использовать термостат для теплого пола, экономятся средства на отоплении. Многие скажут, что данное устройство стоит приличных денег. Это действительно так, особенно если дело касается качественной продукции. Но это окупается в течение первых месяцев использования. Все будет зависеть от конкретной стоимости термостата.
Можно сюда же отнести еще один очень важный фактор, указывающий на терморегулятор теплого пола с положительной стороны. Никакого перегрева нагревательных приборов не будет происходить, если система работает правильно и без сбоев. Такое решение увеличивает срок их использования, а также не позволит их сломаться при повышенных температурах.
Система теплого пола прекрасно может обойтись без данного устройства. При этом все следует выполнять самостоятельно. Постоянно контролировать уровень температуры, включать питание и отключать его при достижении определенной температуры. Это приводит к снижению до минимума комфортного уровня, отвлечению от домашних дел и постоянной работы, несколько повышенных расход электроэнергии.
Если самостоятельно контролировать работу теплого пола, очень часто происходит перегорание элементов из-за не вовремя выключенного питания. Не всегда по часам можно это осуществлять. Забыть может каждый и от этого избавиться никак нельзя. Следовательно, гораздо приятнее и проще будет приобрести терморегулятор, установить его по правилам, наслаждаться его работой.
Виды
Есть много показателей, по которым может классифицироваться термостат для теплого пола. Это может быть тип и вид датчика, расположения внутри помещения и прочее. Основной принцип из всего возможного – принцип действия. По нему устройства делятся на следующие:
- Электронный (цифровой). Совпадает по принципу работы с электронно-механическим вариантом, но имеет главное отличие – способ, по которому задается температура в датчике. Здесь не используется колесика для изменения показателей, а есть сенсорное устройства и соответствующие кнопки. Дополнительная информация выводиться на дисплей, который может иметь различные параметры.
- Электронно-механический. Работа совпадает по принципу действия утюга. Конкретной температуры здесь не задается. Но при достижении предельной температуры, терморегулятор выключается и включается вновь, когда остынет система. Достаточно будет снижение температуры воздуха на несколько градусов, чтобы работа возобновилась, и питание было включено. Чтобы повысить предельные показатели или понизить, руководствуются собственной интуицией. При жаре в комнате, колесико направляется в одну сторону, при холоде – в обратную.
Есть у данного прибора свои главные плюсы, которые заключаются в том, что имеют приемлемую стоимость, да и к тому же очень просты в установке и обращении в процессе эксплуатации.
- Программируемый. Данные термостаты можно назвать даже «умными». Они способны не только поддерживать температуру, но и вводить программу по включению или выключению в определенное время, оставить в рабочем состоянии на определенное время, или же отключить например на ночь. Возможности будут зависеть от совершенства прибора, производителя и стоимости.
Но это лишь одна из классификаций прибора. Кроме этого можно выделить и следующие виды термостатов для теплого пола:
- По мощности. Прибор полноценно не сможет работать свыше предельно допустимой нагрузки. Следует внимательно изучить данный пункт во время покупки и до подключения. В необходимых случаях их можно использовать в отдельно взятых помещениях, чтобы разделить нагрузку. Чтобы не было допущено перегрузок системы, дополнительно приобретается магнитный пускатель, который создает защитный барьер в данном направлении.
- По варианту монтажа. При установке встраиваемых термостатов, делается отверстие в стене. А накладных – используется специальный короб для монтажа, который просто крепится к стене. К каждому агрегату прилагается во время покупки схема. Ею и следует руководствоваться при монтаже.
- Управление системой со встроенными или выносными датчиками теплого пола.
- По количеству функционала.
- По внешнему виду и т.д.
Практически нет серьезных ограничений по тому, где именно производить установку терморегулятора для теплого пола. Главное, чтобы полноценно работал датчик температуры для теплого пола. Есть лишь основные пожелания. Не рекомендуется монтировать их низко, так как затруднит управление ими, созданием программы. Особое место занимают влажные помещения (ванная, сауна), когда прибор может быть расположен лишь за пределы его, то есть вне. Это позволит сохранить его в рабочем состоянии в течение всего срока эксплуатации.
Термостаты практически все относятся к числу негерметичных. При повышенном уровне влажности они начинают некорректно работать, выходить из строя. Никакого класса защиты они не имеют, что приводит к созданию определенных условий для сохранности.
Экономия начинается при монтаже устройства в смежных помещениях. Можно установить двузонный термостат, способный вести контроль за уровнем температуры в отдельно взятой комнате. Никакого вреда друг другу они нести не будут.
Подключение термостата к водяным теплым полам
При использовании в работе водяного теплого пола, терморегулятор представлен в виде прибора, способного управлять сервоприводом. Он регулирует подачу носителя тепла в места обогрева. Управление у них может быть не только ручным, но и электронным. Здесь датчик терморегулятора теплого пола контролирует температуру воздуха, а не пола. Все связано с большой инерционностью нагрева. Последовательность действий по монтажу выглядит следующим образом:
- Высота расположения датчика составляет 1.0-1.2 метра от уровня пола. Его крепят даже вместе с терморегулятором. При этом сама стена, где фиксируются приборы, не должна дополнительно прогреваться отопительными радиаторами.
- Происходит монтаж цепей датчика и питания термостата.
- Когда применяется электрический вариант устройства – прокладывается необходимый кабель.
- Радиоуправляемый датчик настраивается в нужном режиме.
- Внешний термометр позволяет проверить работоспособность всей системы. Температура измеряется на протяжении нескольких часов. В течение всего этого времени она не должна сильно отклоняться от средних показателей.
Соединение с электрическими теплыми полами
До начала работ по монтажу терморегулятора, следует грамотно и правильно устроить сам электрический теплый пол. Для этого проводятся все подготовительные мероприятия, прокладывается греющий кабель или инфракрасная пленка. После этого делается выбранная стяжка пола, после чего укладывается напольное покрытие или другая финишная поверхность. Только затем можно начинать настраивать и подключать термостат для теплого пола строго по пунктам:
- Определяется место расположения устройства в помещении. Оно должно быть в обязательном порядке подключено к электрической сети с напряжением 220В переменного тока.
- Выбирается место крепления датчика температуры теплого пола. Обычно выбирают место, близкое к самому терморегулятору. При этом не должно быть никакой мебели рядом расположенной. Несколько иным образом происходит фиксация датчика с инфракрасных полов – с изнаночной стороны пленки, после чего подключают к проводке, которая идет к термостату.
- Кабельные теплые полы заливаются стяжкой. Следовательно, стоит побеспокоиться о датчике тепла, который помещается в гофротрубу. В нее бетон не должен попадать, ни при каких обстоятельствах. В последующем труба выводится на стену, где происходит установка основного прибора. Регулятор устанавливается только после того, как будет выполнена стяжка пола.
- В необходимых случаях используется магнитный пускатель, если мощность контактов системы регуляция тепла меньше мощности инфракрасного пола или используемого греющего кабеля. В остальных случаях используется прямое подключение.
- Во время монтажа следует строго соблюдать фазировку. Для этого существуют цвета проводов: для фазы подбираются коричневые, черные или белые провода, нулевой провод остается синим. В остальных моментах лучше использовать индикаторную отвертку.
Когда происходит выбор терморегулятора теплого пола, он должен выполнять функции не только подключения или отключения питания всей системы, но и контроля уровня температуры в помещении. При этом должна полностью соблюдаться коммутируемая мощность. Обычно она составляет 3 кВт.
Если дело касается датчика уровня температуры воздуха, то тут стоит быть внимательным и аккуратным. На тепло могут воздействовать сквозняки, работы электроприборов и бытовой техники, потоки воздуха и многие другие причины.
Наибольшей популярностью пользуются именно электронные устройства, имеющие датчики пола. Их отличает приемлемая стоимость продукции, удобство в применении, высокий уровень надежности в процессе эксплуатации. В определенных ситуациях одни датчики и приборы могут быть неэффективны для работы и поддержания температурных режимов в помещении.
В любом случае, монтаж терморегуляторов способствует сокращению расходов электроэнергии, финансовых вложений. Они очень быстро окупаются и в последующем используются по назначению.
Терморегулятор для теплого пола: как выбрать и подключить?
На сегодняшний день используется несколько разновидностей теплых полов: водяные, электрические, инфракрасные. Они имеют различия в конструкции и принципе работы, но в каждой конфигурации применяется регулятор температуры. Это устройство, осуществляющее контроль температуры электрических систем обогрева пола. Обычно его приобретают отдельно, а выбор модели зависит от назначения и опций системы.
Принцип работы и основные преимущества устройства
Температурный регулятор соединен с датчиком температуры, что находится возле нагревательного кабеля. Его принцип работы заключается в определении отклонений от заданных значений. Если они есть, то термостат передает сигнал на повышение или понижение температуры. После того как на терморегуляторе было установлено определенное значение температуры, к кабелю поступает требуемое количество теплоносителя.
Основной функцией устройства является поддерживание заданной температуры с помощью включения или выключения нагревающих элементов. Прибор существенно экономит затраты на электричество, поскольку система начинает работать только тогда, когда температура опускается ниже заданной.
При эксплуатации системы теплого пола следует помнить об её инертности: чтобы в покрытии поменялась температура, должно пройти какое-то время.
Регуляторы температуры считаются незаменимой вещью для теплых полов ввиду большого количества преимуществ. Среди них:
- небольшая цена, зависящая от типа термостата;
- управление осуществляется с помощью нескольких клавиш;
- существенная экономия электрической энергии;
- устройство имеет небольшие размеры;
- высокая степень надёжности прибора.
Разновидности и возможные функции термостатов
Существует большое количество типов таких устройств. Классифицировать их принято по нескольким характеристикам, однако наиболее понятной является классификация по принципу действия. Согласно ей, можно выделить следующие виды приборов:
Механические терморегуляторы для теплого пола
Считаются наиболее простыми в управлении и доступными по цене. Все настройки выставляются и изменяются вручную. Основным недостатком такого вида устройства является неточность показателей температуры, которые могут отличаться реальных на 3-5°C.
Электронные терморегуляторы для теплого пола
Стоимость таких приборов выше, но они имеют больший функционал. В таких устройствах можно задать понижение или увеличение температуры пола на определённое время суток. Если за окном изменилась температура, то корректировать показатели не нужно. Управление можно осуществлять с помощью дистанционного пульта.
Как подключить теплый пол к терморегулятору?
Установка термостата при четком понимании каждого этапа не является сложным процессом, однако при этом нужно знать о некоторых нюансах. Монтаж прибора нужно осуществлять на высоте примерно 80-90 см от пола, но если термостат должен диагностировать температуру воздуха и пола, то разместить его лучше в другом месте.
Процесс монтажа состоит из нескольких этапов:
Подготовка к работе
Перед тем, как приступить к подключению, необходимо ознакомиться со спецификой прибора. Все необходимые требования содержатся в инструкции. Особое внимание следует уделить разделу, где описывается установка терморегулятора, поскольку процесс монтаж устройства для различных систем может иметь некоторые отличия. Перед стартом установки обязательно отключите подачу электричества в распределительном щитке.
Для выполнения работы приготовьте следующие приспособления:
- индикационную отвертку;
- тестер;
- винты для крепления;
- уровень.
Подключение проводов
Чтобы выполнить подключение температурного регулятора к полу, сначала необходимо провести провода питания. При помощи индикационной отвертки определите фазный провод, который может быть черным или коричневым. Провод с рабочим нулем окрашен в синий цвет, заземление – в желто-зелёный.
С помощью тестера замерьте напряжение между фазой и нулем. Прибор должен показывать напряжение 220 В. На тыльной стороне прибора либо в инструкции находится схема подключения. Для различных термостатов схема отличается, поэтому перед подключением проводов обязательно уточните этот момент.
Далее подключите датчик температуры, который находится в гофрированной трубке к клеммам sensor. Если датчик не вставлен в нее, то понадобится сделать это своими руками.
Установка лицевой панели терморегулятора
Используя винты из комплекта, зафиксируйте лицевую панель. Используя уровень, убедитесь, что термостат установлен ровно. После этого закройте крышку прибора и восстановите подачу электрической энергии. Если все сделано правильно, то его экран должен загореться. Установку терморегулятора теплого пола можно считать завершенной, после этого можно приступать к его настройке.
Проверка корректности работы
После установки термостата необходимо проверить корректность его работы. Для этого нужно выполнить такие действия: сначала нужно выставить время включения и выключения, параметры температуры прибора. После этого нужно запустить пробный суточный цикл его работы.
Замечания
Так как терморегулятор является сложным электронным прибором, то его установку можно выполнять только при наличии опыта проведения электромонтажных работ. Ошибки в процессе монтажа регулятора температуры могут привести к повреждению теплого пола
Если вы решили устанавливать терморегулятор самостоятельно, то перед проведением работ проконсультируйтесь с электриком, который обладает практическим опытом.
Схема подключения терморегулятора к теплом полуНастройка терморегулятора теплого пола
В зависимости от возможностей настройки существует два вида терморегуляторов: непрограммируемые и программируемые.
Первый тип является более простым и дешёвым, отлично подходит для небольших помещений. После включения прибора потребуется лишь установить требуемую температуру пола с помощью кнопок. Основным недостатком непрограммируемых регуляторов температуры является долгое время нагрева пола. В зависимости от его вида, нагрев пола может занять от 10 минут до часа.
Программируемые термостаты намного удобнее, поскольку вы можете установить время, когда пол будет нагреваться. Проще говоря, после настройки пол будет нагреваться утром, когда вы просыпаетесь, и вечером, ко времени прихода с работы. В остальное время он будет отключён. Основное преимущество программируемых регуляторов заключается экономии электроэнергии: каждый раз перед уходом вам не нужно будет задумываться о выключении обогрева пола. Стоимость таких термостатов, в сравнении с обычными, существенно выше.
Чтобы корректно настроить терморегулятор теплого пола, нужно соблюдать последовательность действий. Ниже описана только общая схема, для некоторых моделей устройств последовательность может быть другой. Для настройки нужно:
- задать текущее время и дату;
- в настройках рекомендуется включить датчик пола, поскольку это позволит точнее настроить температуру;
- в настройках периодов времени установите время включения и выключения подогрева пола, после чего задайте требуемую температуру;
- если на вашем устройстве предусмотрена данная опция, то задайте параметры для выходных дней.
Смотрите видео по настройке прибора:
Можно ли подключить теплый пол без регулятора температуры?
Теоретически использовать теплый пол без термостата можно. При этом каждый опытный мастер, имеющий дело с такими приборами, скажет, что использование терморегулятора просто необходимо. Существует множество причин, по которым требуется установка данного прибора. Наиболее важными являются следующие:
- Теплый пол, который был установлен без регулятора температуры, просто не обеспечит комфорта во время эксплуатации. Например, если температура теплого пола будет слишком велика, то именно с помощью термостата можно будет отрегулировать нагрев и установить комфортные показатели. Если на протяжении продолжительного времени температура будет слишком высока, то это приведёт к выходу из строя нагревательного элемента.
- При постоянной работе теплого пола существенно увеличивается расход электроэнергии. Монтаж регулятора температуры позволит сэкономить значительные материальные средства, следовательно, окупится через небольшой промежуток времени. Еще больше сэкономить электроэнергию поможет программируемый терморегулятор.
- Наличие терморегулятора позволит существенно продлить срок эксплуатации теплого пола. Также это касается и напольного покрытия, которое в случае постоянного подогрева быстро придет в негодность.
Как выбрать термостат для теплого пола?
Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.
Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:
- Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.
- Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.
Чтобы в случае поломки теплого пола избежать отказа в его гарантийном ремонте, рекомендуется приобретать терморегулятор того же производителя, что и нагревательные элементы.
В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.
ТОП-5 лучших терморегуляторов
Если вы всё еще сомневаетесь насчёт модели терморегулятора для теплого пола, то мы подготовили список из 5 лучших приборов:
Devireg 530
Устройство является оптимальным вариантом в тех случаях, когда планируется дополнительная обогревательная система. Прибор отличается высокой степенью надежности, поскольку он оснащен контролем на случай обрыва провода, который идет на датчик.
Priotherm PR-119
Чтобы задать нужные настройки, вы можете выбрать один из 6 режимов. Заданные параметры сохраняются в памяти настроек. Корпус терморегулятора выполнен из пластика высокого качества.
Danfoss ECtemp Next Plus
Благодаря возможности программирования, обеспечивается экономия электроэнергии. Современный дизайн позволит Danfoss ECtemp Next Plus вписаться в любой интерьер.
SET 09
Терморегулятор имеет большой графический дисплей. Благодаря суточному и недельному циклу обеспечивается постоянное поддержание комфортной температуры.
Electrolux Thermotronic Touch
Высококачественные температурные датчики позволяют настроить температуру с точностью до 0,5 градуса Цельсия. Доступна установка до 6 временных режимов на каждый день.
Терморегулятор нельзя воспринимать отдельно от системы теплого пола, так как благодаря ему обеспечивается оптимальный уровень комфорта, снижаются материальные затраты на электроэнергию. Разнообразие видов термостатов обеспечивает множество вариантов реализации такого управления. Установку термостата рекомендуется выполнять только при наличии опыта в проведении электромонтажных работ, так как неправильное его подключение может вывести из строя всю систему теплого пола.
как правильно выбрать и установить регулятор
Содержание статьи:
Для управления режимами работы обогревающих систем необходим особый выносной элемент, непосредственно не контактирующий с чувствительными элементами конструкции. Это терморегулятор для теплого пола, позволяющий поддерживать нужную температуру напольного покрытия в зависимости от текущих потребностей. Знание принципов работы и разновидностей приборов позволит пользователю правильно выбрать и грамотно смонтировать устройство в своей квартире.
Как работают терморегуляторы для теплых полов
Принцип работы терморегулятора состоит в отслеживании состояния и корректировке режима работы системы теплого пола
Основное назначение терморегулятора для теплого пола – отслеживание состояния и корректировка режима работы одноименной системы. Он состоит из управляющего модуля и одного или нескольких выносных датчиков, фиксирующих текущее распределение температур по напольной поверхности. С их помощью информация передается на регулятор, который управляет подключением и отключением отдельных секций водяных трубок.
Благодаря наличию этого прибора в помещениях поддерживается комфортная температура. Кроме того, рациональное использование тепла позволяет сэкономить на расходе электрического энергоносителя.
Предлагаемые отечественными и зарубежными производителями регуляторы теплых полов отличаются простотой конструкции и удобством подключения к действующим системам. Не возникает никаких сложностей и при их подсоединении к квартирной электросети. При наличии таких устройств режим функционирования системы допускается корректировать несколько раз в день, не беспокоясь за работоспособность самого прибора. Минимальное значение температуры напольного покрытия устанавливается для каждой комнаты отдельно. Помимо этого в некоторых «продвинутых» моделях регуляторов предусмотрена возможность задания режима работы на определенный период.
Обязательно ли их применение
При помощи терморегулятора можно подобрать наиболее комфортную температуру
Если основная задача покупателя – сэкономить на обустройстве и эксплуатации теплого пола, приобретение и монтаж терморегулятора совсем не обязательны. Но при принятии этого решения пользователь лишается следующих возможностей:
- выставлять требуемую температуру, считающуюся наиболее комфортной для ног взрослых, и особенно – детей;
- изменять (корректировать) картину распределения тепловых зон в зависимости от текущей ситуации;
- не расходовать без нужды энергию на обогрев участков напольного покрытия, не нуждающихся в этом.
Применение правильно настроенного терморегулятора позволяет избежать другой дискомфортной ситуации, когда пол сильно перегрет. Это случается обычно при превышении температурой значений 25-27 градусов. К тому же сильный нагрев отрицательно воздействует на верхнее (чистовое) покрытие пола, поскольку даже наиболее термостойкие его разновидности имеют допустимую границу по температуре.
При превышении предельных температурных значений в материале начинаются необратимые процессы, приводящие к линейному расширению и деформации. Одновременно наблюдаются усыхание, коробление и расхождения швов с последующей поломкой замковых соединений.
Хорошо настроенный терморегулятор позволяет существенно экономить на электроэнергии
Относительно экономии электроэнергии необходимо учесть следующие важные моменты:
- при правильной установке, четкой настройке и грамотной эксплуатации теплых полов встроенные в него элементы расходуют энергию неравномерно;
- максимум приходится на момент запуска системы и начального прогрева покрытия до заданной температуры;
- в течение последующей эксплуатации следуют только кратковременные включения, позволяющие поддерживать нужный уровень нагрева поверхности.
Даже без использования «интеллектуального» регулятора суммарное потребление очень незначительно. При установке хорошо отстроенного терморегулятора экономия достигнет рекордных показателей, поскольку пол в этом случае будет нагреваться только когда это действительно нужно.
Разновидности регуляторов
Схема механического терморегулятора
Классический терморегулятор представляет собой компактный прибор, представленный в следующих исполнениях:
- Встраиваемая в стену модель, подключаемая к скрытой электропроводке.
- В виде «открытого» изделия, предназначенного для установки непосредственно на стену (образцы накладного типа).
Для работы в системах теплых полов этот прибор комплектуется особым термическим датчиком и сигнальным кабелем. Некоторые модели помимо этого имеют собственный, встроенный термостат, контролирующий температуру окружающего воздуха. Они применяются в ситуациях, когда система электрического пола является основным источником тепла (используется вместо отопительных батарей).
Все разнообразие современных терморегуляторов для теплого пола подразделяется на следующие группы:
- электронные регуляторы;
- электромеханические приборы;
- программируемые приборы с выносными датчиками;
- устройства с ПДУ.
Электронные регуляторы
Электронные терморегуляторы
Приборы этого класса имеют отличное от механических моделей исполнение, особо заметное по их внешнему виду. Они оснащаются расположенными на лицевой панели цифровым дисплеем и кнопками, предназначенными для точной установки нужной температуры нагрева. В качестве образца такого регулятора рассматривается модель «Danfoss», посредством которой удается точно выставить контрольный параметр и визуально отслеживать его текущее значение. Однако этим функциональность описываемого образца и ограничивается.
Электронные приборы от известных производителей (Electrolux, например) намного удобнее в эксплуатации в сравнении с механическими аналогами. Однако и их возможности лишь немного превышают функционал последних. В них не предусматривается никаких дополнительных опций (программирование режимов, например, или энергонезависимое питание), которые доступны лишь «продвинутым» моделям. Указанная ограниченность является основной причиной их небольшой популярности.
Несмотря на сравнительно высокую стоимость получить существенную экономию потребления электроэнергии при пользовании электронными приборами не удается.
Механические модели
Механический терморегулятор AURA LТС 230
Предлагаемые на рынке терморегуляторы механического типа – это недорогие устройства, отличающиеся простотой конструкции и обслуживания. Выбор способов управления в этих приборах не велик. На их передней панели обычно размещаются только два элемента – клавиша включения и регулятор температуры в виде колесика с нанесенной рядом шкалой. Кроме того, на ней предусмотрена простейшая индикация включенного состояния, выполненная на обычном светодиоде.
К достоинствам таких регуляторов относят простоту конструкции и доступную цену. Однако точность выставления температурного режима у них очень низка, что не всегда позволяет добиться нужного результата. Еще одним существенным недостатком этих приборов считается отсутствие опции программирования режимов работы.
Ощутимой экономии энергии, потребляемой от электросети, добиться посредством такого терморегулятора не получится. Несмотря на это отдельных пользователей привлекает простота их устройства и доступная цена.
Программируемые устройства
Многоканальный ПИД терморегулятор с USB Термодат-19Е5
К этой группе относятся приборы, которые принято обозначать словом «умные», поскольку они отличаются наличием большого числа опций. Как правило, в таких устройствах предусматривается отдельный встроенный температурный датчик и возможность переключения режимов контроля состояния по двум средам («по полу» и «по воздуху»). Но основным их достоинством является возможность программировать прибор по своему желанию, задавая нужную температуру в течение определенного промежутка времени. Обычно их устанавливают на выбранные часы в течение текущих суток или на дни недели (с учетом будней и выходных). В особо «продвинутых» моделях таких регуляторов предусмотрена возможность программирования по сети Wifi с одновременным подключением к Интернету.
С дистанционным управлением (с ПДУ)
Этот тип регуляторов представлен моделями от «Eberle», «Gira» и «Livolo»,состоящими из двух связанных между собой модулей – стационарным и переносным (пульт ПДУ). К первому подводятся электрические провода от датчиков и реле теплых полов, что определяет выбор места для его размещения в пределах комнаты. Управлять режимами работы обогревающей системы можно из любой зоны, ограниченной дальностью действия радиоканала связи.
Ряд производителей («Livolo», например) выпускают для своих изделий специальные приложения, установив которые удается управлять включением оборудованием с мобильного телефона. В некоторых моделях регуляторов в комплект пульта входят выносные термические датчики, измеряющие температуру воздуха в месте их расположения.
Подключение и настройка терморегулятора
Схема установки терморегулятора теплого пола
Перед тем как подключить теплый пол к терморегулятору потребуется основательная подготовка, сводящаяся к следующей последовательности действий:
- Выбор места размещения.
- Обустройство вспомогательного крепления или ниши.
- Монтаж изделия.
Для установки прибора подойдет место, на которое не попадают солнечные лучи. Оно выбирается обычно в зоне, где отсутствуют сквозняки на высоте примерно 40 см от пола.
Подключение терморегулятора
Для встраиваемого терморегулятора в стене вырезается ниша под стандартный подрозетник (ее диаметр – 68 мм). Этих размеров вполне достаточно, чтобы поместились сам терморегулятор и все подключаемые к клеммам группы проводников. После того как провода подведены, а корпус изделия закреплен прилагаемыми к комплекту винтами, останется подключить его, для чего придется воспользоваться инструкцией пользователя.
При желании с коммутацией жил кабеля несложно разобраться самостоятельно. Достаточно внимательно изучить маркировку контактов.
Несмотря на разнообразие представленных на рынке моделей, у большинства изделий этого класса схема разводки примерно одинакова:
- первые два контакта предназначены для подключения питания;
- ко второй паре подсоединяются нагревательные элементы «теплого пола»;
- третья пара клемм служит для подключения шин сигнального кабеля датчика.
Указанный порядок (план) коммутации не является показательным для всех типов регуляторов. При монтаже конкретного устройства нередко возникают нюансы, учесть которые важно заранее.
Какой термодатчик выбрать для теплого пола
Определиться, какой термодатчик для теплых полов выбрать для своей квартиры, поможет уже рассмотренная классификация по принципу действия. Однако практика показала, что пользователи предпочитают несколько иной подход к этому вопросу. Для многих выбор облегчается, если разбить регуляторы на группы по следующим признакам:
- доступность по цене;
- технический уровень;
- новейшие дизайнерские решения.
Сначала потребуется ознакомиться с обзором предлагаемых рынком моделей регуляторов и попытаться разместить их по предпочтениям покупателей.
Обзор некоторых моделей
Терморегулятор Devi DEVIreg Touch 140F10
К предлагаемым отечественным рынком моделям сегмента «популярный люкс» относятся изделия, представленные фирмой «Devi» (Дания). Стоимость этих регуляторов выше, чем у обычных образцов, но она оправдывается высоким качеством. Датский производитель позиционирует свои модели как обычный продукт без излишних изысков. Он не формирует длинной линейки дизайнерских решений (как у Легранда, например), поскольку основная задача сводится к простой формуле: купил устройство, установил его, а затем настроил.
Другое дело – изделия от французской фирмы Legrand, отличающиеся изысканным дизайном и множеством моделей, совместимых с серией выключателей «Valena».
Повышенным спросом пользуется у потребителя линейка от «ABB», характеризующаяся широким функционалом и вполне доступными ценами. Регуляторы, представленные этой фирмой, комплектуются полным набором датчиков температуры воздуха.
4 способа регулировки температуры теплых полов
Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.
Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.
В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с высокой температурой. По практике от 70-85 градусов.
При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.
Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.
При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.
С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.
трехходовой смесительный вентиль
Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.
Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы. Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.
модуль подмеса
Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.
А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.
И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.
сервоприводы
Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.
Читайте так же:
