Клапан трехходовой термостатический для теплого пола: Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Содержание

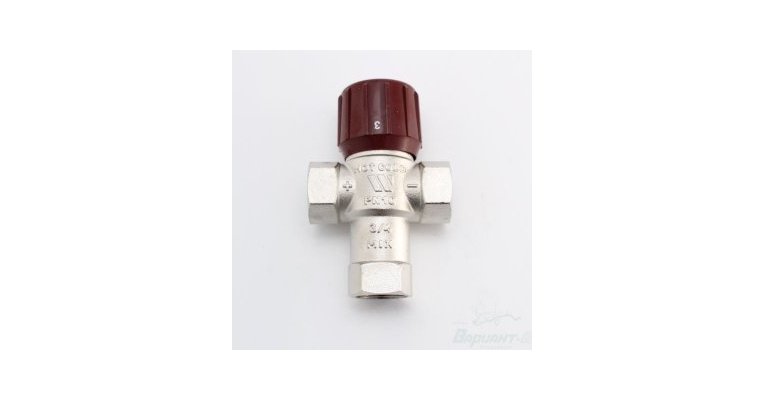

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;
Когда мощность теплых полов не превышает 11кВт.;
Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;
Постоянный байпас между обратной и смешанной водой;
Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;
Встроенная защита от перегрева при аварийных ситуациях;
Два сетчатых фильтра для защиты от механического загрязнения;
Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды	Режим циркуляции через ТП без подмеса

Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе «плюс», и температуры 25 градусов на входе «минус». Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м² пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Q_макс. определена при t_под — t_обр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)	Артикул	Расход, л/мин	Теплоотдача,кВт при Т_под-Т_обр=10°С
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	10	7,0
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017420	16	11,2
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/4 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017421	10	7,0
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾» или 1″)	10017421	16	11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м², температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м². Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы

Спецификация

Позиция	Артикул	Наименование
1	10017420	Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов 25/4
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10029671	Электротермический привод коллектора 22СХ
7	10004199	Коллектор теплых полов с расходомерами HKV-T на 5 выходов
8	10001885	Фитинг прямой для подключения радиатора DG 3/4″х3/4″
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С
10	10045754	Термоголовка 148A (резьба 30×1. 5)

Схема при комбинированной системе c бойлером

Спецификация

Позиция	Артикул	Наименование
1	10017421	Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1)
2	10004254	Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР
3		Насос циркуляции теплых полов
4	10021100	Термостат комнатный WFHT-Basic + для управления по температуре воздуха
5	10013372	Внешний термодатчик (датчик пола) SENSOR10K
6	10021123	Базовый управляющий модуль WFHC для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе
7	10029671	Электротермический привод коллектора 22СХ
8	10004199	Коллектор теплых полов с расходомерами HKV-Tна 5 выходов
9	10013409	Накладной аварийный термостат WTC, установленный на 60°С

Теплый водяной пол своими руками

Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии.

Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах — т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из полиэтилена с алюминиевым слоем, чистый полиэтилен PE-RT или PE-X или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

Вариант 1:
— помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.

Внешний вид комплекта для теплого пола Herz Floor Fix	Схема 1. Теплый пол в маленьком помещении
Вид клапана для теплого пола

Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется использовать либо группу быстрого монтажа в котельной, либо смесительную группу для коллектора на этаже, либо соорудить его из специальных комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 3 готовый узел:

Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт

Схема. Теплый пол схема с готовым модулем

Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 4 комплект клапан+ термоголовка:

Соорудить дешевый вариант узла подмеса поможет схема на готовых комплектах.

Можно подобрать готовый комплект для известной площади теплых полов: до 100 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 100м2

Схема 2. Теплый пол небольшой площади

Комплект подмеса для теплого пола до 200м2

Схема 3. Теплый пол на несколько помещений

Коллектор для теплого пола

На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015 или 1779123 .

Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка, установленная на клапане выносным датчиком измеряет температуру подачи, если температура подачи выше горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий термостатическим клапаном TS-E 772303 через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111 могут управлять комнатный термостат 1779015 или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 5 трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 372 до 150 м2

3-х ходовой смесительный клапан ESBE VTA 572 до 250 м2

Схема. Теплый пол с трехходовым смесительным клапаном на подаче

Вариант 6:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для всех контуров теплого пола. Тут нам понадобятся клапана ESBE VRG131 + контроллеры этого же производителя .

Клапан трехходовой ротационный ESBE VRG 131

Схема 4. Узел смешения с постоянной температурой подачи

Привод-контроллер ESBE CRA111

Привод-контроллер ESBE CRC111

Схема 5. Узел смешения с температурой подачи зависящей от наружной температуры

На схеме 4 показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Esbe VRG131 + привод-контроллер Esbe CRA111 позволяет ограничить температуру теплоносителя попадающего в теплый пол, в диапазоне от 5 до 95 градусов Цельсия. Далее смешанная вода поступает в коллектор теплого пола. На схеме 5 показан тот же смесительный узел на клапане Esbe VRG131 , но уже с приводом — контроллером погодозависимым — т.е при изменении температуры за окном будет меняться и температура пола, что повысит комфорт. Вариант 7:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor	Схема 6. Станция управления теплым полом Herz Compact Floor

В станции управления теплым полом Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры. В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления 1779015 , 779501 или 1779123, их число равно числу помещений.

Что еще может понадобится? — Возьмите готовый комплект из оборудования

Клапан для теплого пола — По полу

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Функционирование происходит в следующей последовательности:

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Площадь помещения. Для маленьких комнат — ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.
Трехходовые клапаны Esbe модели VTA320
Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
Возможность получения автоматического режима функционирования.
Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м².

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода — горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная — снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный — это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Это статья, дополняющая предыдущий материал о смесительных узлах. Здесь мы узнаем о том, что такое термостатический клапан для теплого пола, как он устроен, как работает и как его выбирать… Сразу уточним: данное устройство по-другому называется ещё смесительный клапан, это одно и то же.

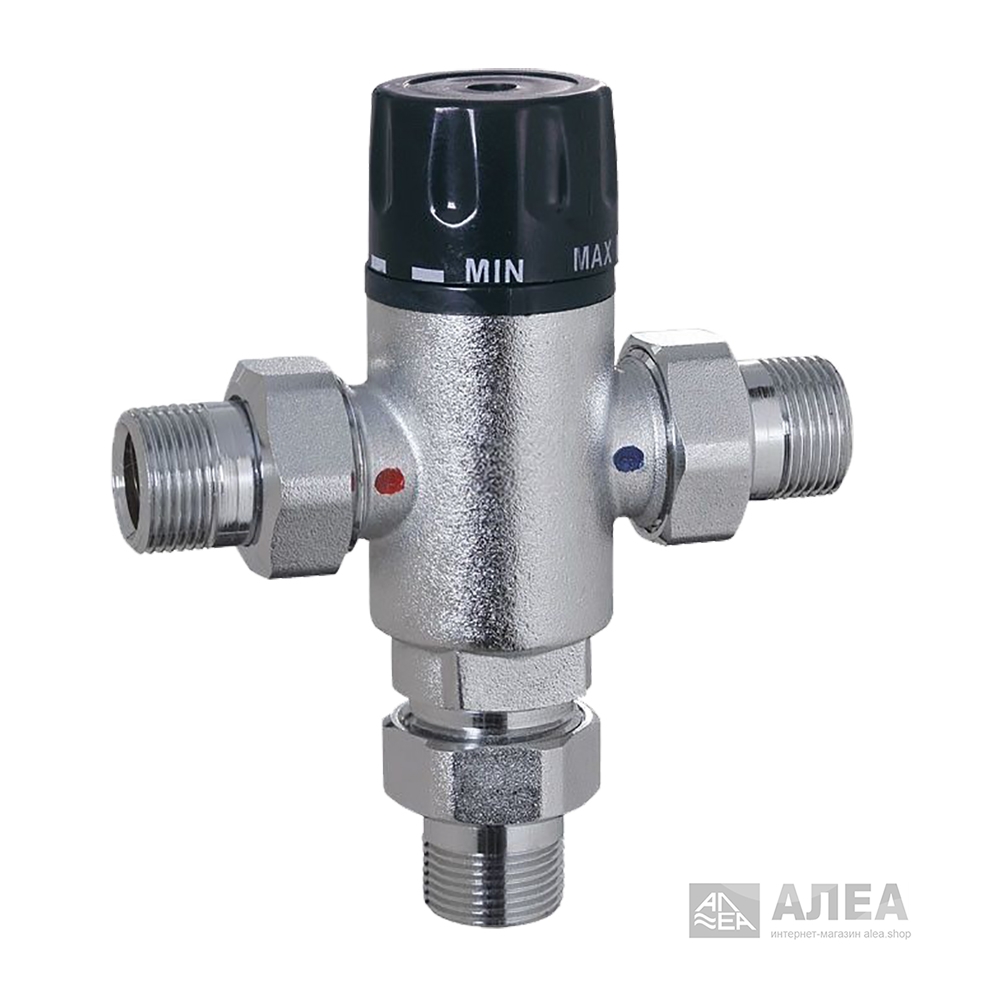

Что собой представляет термостатический клапан для теплого пола?

Как видно на фото, данное устройство имеет металлический корпус с некоторым числом входов (выходов), у этой модели их три (следовательно, это трехходовой клапан):

Внутри корпуса есть шток, соединённый с сегментарным (полукруглым) затвором. Снаружи к штоку прикреплена рукоятка (на фото белый «грибок»), с помощью которой шток можно поворачивать, отчего затвор будет открывать или прикрывать протоки теплоносителя, тем самым распределяя их в нужную сторону.

Вместо рукоятки может быть сервопривод, но суть от этого не меняется.

Виды термостатических клапанов…

…по способу управления

Термостатический клапан для теплого пола, применяемый в смесительных узлах, бывает ручного управления и автоматического.

Автоматические клапаны могут быть оснащены сервоприводом. Сервопривод очень удобная, но и довольно дорогая вещь, и не каждому кошелёк позволяет его устанавливать.

Впрочем, клапан с ручной регулировкой также не доставляет никаких проблем.

…по числу проходов

На фото ниже 4-ходовой клапан с ручным управлением:

Такой клапан может и смешивать и разделять потоки. Управляется клапан рукояткой (синяя), рядом с которой есть градуировка, с помощью чего можно установить пропорции смешивания потоков.

Для теплого пола обычно используется трехходовой термостатический клапан. На фото ниже трехходовой клапан ручного управления:

И ещё один трехходовой клапан с ручным управлением:

Хоть клапаны и отличаются внешне, но принцип их работы одинаков.

Как работает термостатический клапан для теплого пола?

На схеме ниже рассмотрен принцип работы термостатического смесительного клапана:

Буквой «А» обозначен входящий поток, стрелка показывает его направление. Буквой «В» обозначен поток из обратки, более холодный; «АВ» — смешанный поток. Полагаю, ничего сложного для понимания здесь нет.

Управление температурой теплоносителя с помощью термостатического клапана

Итак, поворачивая шток клапана в ту или иную сторону, мы смешиваем горячий и прохладный теплоноситель. Тем самым добиваемся нужной его температуры в теплом полу.

В общем-то, можно выделить четыре схемы такого смешивания.

Схема 1: указатель клапана в положении «максимум»

При таком положении затвор перекрывает выход, соединённый с обраткой. Прохладный теплоноситель не будет подмешиваться к горячему, идущему из котла. Т. е. в тёплый пол будет поступать горячий теплоноситель, что допустимо только при первом запуске теплого пола, для прогрева стяжки.

Схема 2: указатель клапана меньше «максимума»

Проход из обратки немного приоткрыт. Прохладный теплоноситель подмешивается к горячему, отчего в тёплый пол пойдёт теплоноситель меньшей температуры, чем пришёл из котла.

Схема 3: указатель клапана в среднем положении

Здесь подмес теплоносителя из обратки ещё больше, чем во втором варианте. И потому температура смеси ещё ниже, как раз такая, которая приемлема для водяного теплого пола.

Схема 4: указатель клапана на «минимуме»

Такое положение затвора бывает только при управлении клапаном сервоприводом. При ручном же управлении такая схема не используется.

Как подобрать термостатический клапан для теплого пола?

Итак, в смесительных узлах обычно используются трёхходовые клапаны. Смесительный узел можно купить готовый: в сборе насос, трёхходовой клапан, расширительный бак и др. А можно собрать самому, купив всё необходимое по отдельности. Второй вариант обойдётся в меньшую сумму, а работать будет не хуже, просто нужно знать, как подобрать оборудование… ну так мы об этом здесь и беседуем.

Смесительный трехходовой клапан в заводских условиях уже настроен на определённую температуру, но можно с помощью «маховичка» настраивать самому.

Такие трёхходовые клапаны:

— имеют невысокую производительность (~2 м3/час.), из-за чего на площади теплого пола, скажем, в 100 м2 он может просто-напросто не обеспечить теплый пол необходимым объёмом теплоносителя. А для площади до 50 м2 — вполне.

Для большей площади лучше ставить такой трёхходовой клапан:

У него расход до 4 м3/час., а регулировка осуществляется как вручную, так и сервоприводом, который ставится вместо «маховичка». Для пола 100…150 м2 он вполне подходит.

Как было сказано, термостатический клапан для теплого пола может управляться автоматически при помощи сервопривода. Так что следующая статья о нём. Если оно вам не надо — пропускайте.

термостатический клапан для теплого пола

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

Итак, для контроля показателей температуры теплых полов нужны:

коллектор, куда сводятся все контуры;
терморегулятор;
термодатчик;
сервопривод, управляющий вентилями;
насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Нужен ли трехходовой клапан для теплого пола. Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры. Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса . Автономный котел в рабочем режиме нагревает воду до отметки 95⁰С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-55⁰С, которая и получается на выходе из смесителя.

На заметку: не путайте смесительный узел с коллекторов. Первый представляет собой комплект различных узлов и агрегатов, обеспечивающих регулировку подачи воды в водяной контур, тогда как второй является лишь составной частью всего регулирующего блока.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На заметку: это устройство используется не только в работе водяных теплых полов, но и стоит на оснащении практически всех автономных систем отопления, работающих на жидком теплоносителе.

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Схема смесительного узла для теплых полов и место расположения в ней трехходового клапана.

Источник: https://mebel-doma23.ru/novosti/termoklapan-dlya-teplogo-pola-vodyanogo-kak-proishodit-regulirovka-obogreva-teplogo-pola

Трехходовой клапан для теплого пола регулировка. Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Трехходовой клапан с термоголовкой для теплого пола. Алгоритм настройки узла регулирования:

1. Снять термоголовку (1) или сервопривод

Для того чтобы привод регулирующего клапана не влиял на узел во время настройки её следует снять.

2. Выставить перепускной клапан в максимальное положение (0,6 бар)

Если перепускной клапан сработает во время настройки узла, то настройка будет некорректной. Поэтому его следует выставить в положение, при котором он не сработает

3. Рассчитать положение балансировочного клапана вторичного контура (2).

Требуемую пропускную способность балансировочного клапана можно рассчитать, самостоятельно используя несложную формулу

t1 – Температура теплоносителя на подающем трубопроводе первичного контураt21– Температура теплоносителя на подающем трубопроводе вторичного контураt22– Температура теплоносителя на обратном трубопроводе (У обоих контуров совпадает)Kvт– Коэффициент, для COMBIMIX принимается 0,9Полученное значение Kvвыставляем на клапане.

Пример расчёта Исходные данныеРасчётная температура подающего теплоносителя – 95°С

Расчётные параметры контура тёплого пола 45°С-35°С

Полученное значение Kvвыставляем на клапане.

4. Настроить насос.

Для этого требуется рассчитать расход воды во вторичном контуре; кг/час и потери давления в контурах после узла; м.в.ст по формулам.

Где Q – Сумма тепловой мощности всех приборов, подключённых после COMBIMIX.с – теплоёмкость теплоносителя; если теплоноситель вода то

с=4,2кДж/(кг°C) Если используется иной теплоноситель, то теплоёмкость следует взять из технического паспорта этого теплоносителя.

На номограммах насосов представленных ниже, определяем скорость насоса. Для определения скорости насоса на характеристике отмечается точка, с соответствующим напором и расходом. Далее определяется ближайшая кривая, выше данной точке, она и будет соответствовать требуемой скорости.

Для COMBI 01/04 и COMBI 02/4 Для COMBI 01/06 и COMBI 02/6

Пример для тёплого пола с суммарной мощностью 10 кВтИ с потерями давления в самой нагруженной петле 40 кПа (4,07 м.вод.ст)

Расход воды во вторичном контуре:

Потери давления в контурах после узла CombiMIX с запасом 1 м. в ст.

Выбрана скорость насоса – MAX по точке (0,86 м3/час; 4,05 м.в.ст)

Если нет возможности рассчитать насос, то данный этап можно пропустить и сразу приступить к следующему. Насос при этом выставить в минимальное положение. Если в процессе балансировки выясниться, что давления насоса не хватает, то переключить насос на более высокую скорость.

5. Балансировка веток тёплого пола

Закрываем Балансировочно-запорный клапан первичного контура. Для этого откидываем крышку клапана и шестигранным ключом поворачиваем клапан против часовой стрелки до упора.

Ветки между собой балансируются балансировочными клапанами или регуляторами расхода (в комплект COMBIMIX не входят). Если после COMBIMIX только один контур, то ничего увязывать не нужно.

Ход балансировки следующий: Балансировочные клапаны/регуляторы расходов на всех ветках тёплого пола открываются на максимум, далее выбирается ветка, у которой отклонение фактического расхода от проектного максимально.

Клапан на этой ветке закрывается до нужного расхода. Таким образом, надо отрегулировать все ветки тёплого пола. Если после балансировки всех веток расход сбился, то следует подкорректировать расход в ветках.

Для индикации расхода можно использовать расходомер VT.FLC15.0.0. Если нет возможности использовать индикатор расхода, то отбалансировать ветки можно приблизительно по прогреву полов либо по температуре обратного теплоносителя.

Если в процессе балансировки не удалось получить требуемый расход по веткам даже при открытых клапанах, то следует переключить насос на высшую скорость.

6. Увязка узла COMBIMIX с остальными приборами отопления.

Открываем балансировочно-запорный клапан первичного контура при помощи шестигранного ключа до обеспечения требуемого расхода теплоносителя через первичный контур. Увязка узла производится совместно с увязкой всей остальной системы.

Трехходовой клапан для котла. Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со.

Весь процесс стоит разъяснить подробнее:

Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Видео тёплый пол. Клапан регулировочный

Термостатический клапан Uni-Fitt 1″НР 20-43°C (351G0140)

Товар	Трехходовой клапан
Страна	Италия
Высота, мм	104
Ширина, мм	40
Бренд	Uni-fitt
Серия	351g
Длина, мм	70
Тип	Смесительный
Подключение	1″
Назначение	Для водяного теплого пола
Гарантия	2 года
Бренд (рус. )	Юнифит
Материал корпуса	Латунь
Рабочее давление, бар	5
Резьба	Наружная
Упаковка	1/20
Материал пружины	Нержавеющая сталь
Диаметр	Dn 25
Пропускная способность (kvs), м³/ч	1,6
Наличие	Есть
Макс. температура теплоносителя, °c	95
Цвет рукоятки	Черный
Материал завтора	epdm
Вид смешивания	боковое
Мин. установочная температура, °c	20
Макс. установочная температура, °c	43
Наличие американки	нет

Трехходовой клапан . Valtec

Станции Метро	Адрес	Время работы	Срок доставки
М. Автово	пр. Стачек, д. 75 8 (812) 407-36-20	Пн-Сб. 10:00-20:00	2 раб. дня
M. Академическая	пр. Науки д. 17 корп. 2 8 (812) 407-20-24	Пн-Вс: 10:00-21:00	2 раб. дня
М. Беговая	СПб, Лыжный пер., д.3 8 (812) 620-82-36	Пн-Вс: 11:00-21:00	2 раб. дня
Беговая 2 (до 5 кг)	СПб, Савушкина ул. 118 8 (812) 777-05-50 доб.522	Пн-Сб.: 9:00-21:00 Вс.: 10:00-20:00	2 раб. дня
М. Большевиков	СПб, ул. Коллонтай, д.18 8 (812) 642-55-59	Пн-Вс: 10:00-20:00	2 раб. дня
M. Василеостровская	СПб, 6-я Линия В.О., д.25 8 (812) 385-52-65	Пн-Сб.: 10:00-21:00	1 раб. день
М. Пр. Ветеранов	СПб, пр.Ветеранов, д.36,к.2,ТЦ Манхэттен, 2 этаж 8 (812) 407-26-28	Пн-Вс.: 10:00-21:00 Сб: 11:00-17:00	2 раб. дня
Ветеранов 2 (до 5 кг)	СПб, Ветеранов пр. 95 к.1 8 (812) 777-0550 доб.525	Пн-Сб.: 9:00-20:45 Вс.: 10:00-20:00	2 раб. дня
М. Горьковская	СПб, Кронверкский п., д.31, 8 (812) 407-21-26	Пн.- Пт.: 11:00-20:00 Сб., Вс. — выходной	2 раб. дня
М. Гражданский пр.	СПб, пр. Просвещения, д.87, кор.1,Ун-г «Северо-Муринский», 2 эт, направо 8 (812) 407-23-37	Пн.- Вс.: 11:00-20:00	2 раб. дня
М. Девяткино	СПб, п. Мурино, Привокзальная пл. д.3, кор.1, 8 (812) 407-14-80	Пн.- Сб.: 10:00-21:00 Вс. — выходной	2 раб. дня
М. ул. Дыбенко	СПб, Дыбенко, 27, кор.1,вход со двора, ближе к метро 8 (812) 407-23-25	Пн.- Вс.: 10:00-21:00	2 раб. дня
М. Звездная [до 5 кг]	СПб, Звездная ул. 8, 8 (812) 777-05-50 доб.508	Пн.- Сб.: 9:00-21:00 Вс. 10:00-20:00	2 раб. дня
М. Кировский завод	СПб, пр.Стачек, д.39, 8 (921) 335-63-10	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
г. Колпино	Колпино, ул. Веры Слуцкой, д. 85 8 (967) 357-67-34	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
М. Комендантский проспект	Комендантский пр., д.9, к.2 ТЦ Променад, цокольный этаж 8 (812) 981-94-18	Пн.- Вс.: 10:00-21:00	2 раб. дня
Ул. Котина	СПб, ул. Котина, д. 2 8 (921) 650-19-18	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
г. Кронштадт	г. Кронштадт, пр. Ленина д.13, 8 (931) 531-94-75	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
М. Купчино	Балканская пл., д.5, кор.1 8 (812) 385-56-76	Пн-Вс: 10:00-21:00	2 раб. дня
Купчино-2 / Дунайский	СПб, Будапештская ул., д.94/41 8 (812) 407-36-30	Пн.- Сб.: 10:00-20:00 Вс.- выходной	2 раб. дня
М. Ладожская	СПб, Заневский пр, д.65, к.5, лит.А, ТК «Платформа» 8 (812) 385-58-34	Пн-Вс: 10:00-21:00	2 раб. дня
Левашовский пр.	СПб, Левашовский пр., д.12 8 (905) 228-16-55	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2 раб. дня
М. Ленинский пр.	Трамвайный пр., д.17, кор..2, ТК «Нарва» секц.14 8 (812) 407-20-84	Пн.- Вс.: 11:00-20:00	2 раб. дня
М. Ломоносовская	СПб, ул. Полярников дом 6 8 (812) 677-14-19	Пн.- Вс.: 11:00-20:00	2 раб. дня
М. Международная	СПб, ул. Бухарестская, д.74, кор.3, ТБК «Международный», 2 эт. 8 (812) 407-18-74	Пн.- Вс.: 10:00-21:00	2 раб. дня
М. Московская	СПб, ул. Алтайская, д.16 8 (812) 373-46-27	Пн-Вс: 10:00-21:00	2 раб. дня
М. Озерки	СПб, пр. Энгельса, д.113, кор.1, ТЦ «Бада-Бум», 1 эт. 8 (812) 313-25-34	Пн-Вс: 10:00-21:00	1 раб. день
М. Парк победы	СПб, Московский пр-т 167 8 (812) 777-05-50 доб. 517	Пн.- Сб.: 9:30-21:00 Вс.: 10:00-19:30	2 раб. дня
М. Парнас	СПб, ул. Михаила Дудина д.25 кор.2 8 (931) 531-75-71	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2 раб. дня
г. Петергоф	г. Петергоф, ул. Петергофская, д.6/1 8 (931) 298-22-13	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2 раб. дня
М. Пионерская	СПб, Коломяжский пр., д.15, корп.2 8 (812) 240-34-31	Пн.- Вс.: 10:00-21:00	2 раб. дня
М. Пл. Ленина	СПб, ул. Комсомола, д.16 (вход с Комсомола) (вход с ул. Комсомола) 8 (812) 407-16-32	Пн.- Сб.: 10:00-21:00 Вс. — выходной	2 раб. дня
М. Приморская	ул. Одоевского, д.27, лит. А ТК Платформа, 2 этаж, секция 212 8 (812) 407-14-20	Пн-Вс: 11:00-21:00	2 раб. дня
M. Пр. Просвещения	СПб, пр. Энгельса, д.137 8 (964) 342-37-55	Пн-Вс: 10:00-21:00	2 раб. дня
Просвещения-2/ пр.Культуры	СПб, пр. Просвещения д.51 8 (812) 407-24-38	Пн.- Пт.: 10:00-21:00 Сб.- Вс. — выходной	2 раб. дня
г. Пушкин	г. Пушкин, ул. Церковная, д.21а 8 (931) 534-34-71	Пн.- Пт.: 10:00-21:00 Сб.- Вс. — выходной	2 раб. дня
М. Рыбацкое	СПб, Караваевская ул., д.28, кор.1 8 (921) 400-36-92	Пн.- Пт.: 10:00-21:00 Сб.- Вс. — выходной	2 раб. дня
М. Сенная	СПб, Московский пр., д.3, 2 этаж, ТЦ Адмиралтейский> 8 (812) 407-28-86	Пн.- Вс.: 10:00-21:00	2 раб. дня
Склад СПб	СПб, Камчатская ул., д.1Е 8 (911) 761-19-27	Пн.- Пт.: 10:00-19:00 Сб.- Вс. — выходной	2 раб. дня
М. Старая Деревня	СПб, Торфяная дор., д.2, к1, ТК «Старая Деревня», 3 эт., секц.29 8 (812) 407-36-40	Пн.- Сб.: 11:00-21:00 Вс. — выходной	2 раб. дня
М. Технологический институт	СПб, Измайловский пр., д.12 8 (921) 644-98-80	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня
М. Чёрная Речка	СПб, ул. Савушкина, д.1 8 (812) 407-36-80	Пн.- Пт.: 11:00-21:00	2 раб. дня
М. Чернышевская	СПб, ул. Фурштатская, д.25 8 (812) 385-59-42	Пн.- Сб.: 10:00-21:00 Вс. — выходной	2 раб. дня
Пр. Энергетиков	СПб, пр. Энергетиков, д.64 8 (931) 531-57-28	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2 раб. дня

Трехходовой термостатический смесительный кланан или узел. Цена и описание.

Что такое термостатический смесительный клапан или трехходовой клапан.

Купить трехходовой клапан можно в магазине Азбука Тепла, а что это такое мы разберем вместе с Вами.

Не смотря на то, что современное отопительное оборудование способно само поддерживать необходимую температуру на выходе из котла, зачастую для системы отопления дома необходимо сделать температуру подачи теплоносителя в один контур ниже, чем в другой. Для примера можно вспомнить систему водяного теплого пола, где температура подачи не должна превышать 45 градусов. Специально для понижения температуры теплоносителя и создан такой элемент как смесительный клапан. Часто его называют термостатический клапан или трехходовой клапан. Как бы его не называли задача у него одна — снизить температуру отопительной жидкости на подаче в контур отопления. Для этого термостатический клапан подмешивает более холодную «обратку» в подающую линию, таким образом охлаждая теплоноситель. Весь этот процесс эдентичен тому, как Вы настраиваете температуру воды для принятия ванны, руками поворачивая краны и добавляя в очень горячую воду — холодную. Все тоже делает за Вас термосмесительный трехходовой клапан, только делает он это автоматически, без Вашего присутствия. Вам необходимо только задать необходимую температуру поворотом «головки» клапана до нужной цифры.

Виды смесительных клапанов.

По виду управления и по предназначению смесительные клапаны разделяют на следующие виды :

- Клапан смесительный нерегулируемый. Такой клапан уже изначально настроен на заводе на одну температуру , как правило 47 или 65 градусов и применяется для поддержания постоянной температуры обратной линии в твердотопливных котлах, дабы избежать низкотемпературной коррозии, образовании сажи и улучшить эффективность котла. Встроенный термочувствительный элемент – жидкостного типа быстро реагирует на изменение температуры подающей или обратной линии и производит необходимую корректировку смешения для подачи точной температуры. При покупке и установке клапана необходимо обратить внимание, что обязательно нужно соблюдать направление потоков горячей, холодной и смешанной воды согласно стрелкам и обозначениям на корпусе клапана.

- Термостатический смесительный клапан регулируемый. В принципе очень похож по принципу работы на термостатический клапан но его конструкция немного более сложная и позволяет задавать точную температуру на выходе. Такие смесительные клапана чаще всего применяются в системах водяного теплого пола и защиты от ожога в бойлерах ГВС. В таком смесителе на поворотной головке нанесены значения температуры. Выбрав необходимое значение Вы получите теплоноситель заданной температуры для необходимого контура отопления. Напомним, что для систем с водяным подогревом теплого пола значения температуры подачи не должны превышать 45-50 градусов. Иначе, при высокой температуре из за температурного расширения бетона Ваш пол может дать трещины. Купить термостатический клапан можно в нашем магазине.

Электронный трехходовой смесительный клапан. Такой клапан рассчитан на работу с умной автоматикой. Первоначально это простой поворотный смеситель, без каких либо чувствительных элементов ( полный аналог смесителя в ванной или на кухне). Но стоит добавить к нему специальный сервопривод, как он начинает выполнять команды автоматики «умного дома» или погодозависимой автоматики и изменять температуру теплоносителя без Вашего присутствия и установок. Причем, в данном случае, температура подачи непрерывно подстраивается под нужды Вашего дома и поддерживает оптимальный микроклимат. Допустим, при похолодании на улице теплоноситель на выходе из смесителя станет теплее, но не превысит допустимых значений а, при потеплении его температура снизится, уменьшив расход топлива и экономя Ваши деньги. Такой тип смесительной арматуры является самым простым и надежным, но при этом — самым эффективным. Подобрать и купить трехходовой смесительный клапан Вам помогут инженеры и менеджеры нашей компании.

Смесительные узлы или узлы подмеса для водяного теплого пола.

Компании, занимающиеся производством оборудования и комплектующих для систем отопления помогают потребителю, желающему создать систему отопления своими руками не допустить ошибки и производят уже готовые решения для систем водяного теплого пола — смесительные узлы. Такой узел в своем составе уже имеет один из вариантов трехходового смесительного клапана ( ручной или автоматический), насос для постоянной циркуляции теплоносителя в теплом полу, термометры помогающие отследить температуру подающей и обратной линии, запорную и присоединительную арматуру, обратные клапана. Это самый недорогой способ собрать систему теплого пола самостоятельно и более-менее правильно. Следует заметить, что ни один производитель газовых отопительных котлов не рекомендует устанавливать подобный смесительный узел в систему с газовым котлом но, тем не менее, те кто хочет сэкономить на системе отопления дома часто используют именно этот вариант. Из собственной практики сервисной службы хотим отметить что такой узел выполняет свои функции но, все-таки, насос котла подвержен в данном случае нагрузке и быстрее выходит из строя. Любой производитель рекомендует при создании водяного теплого пола применять гидравлические разделители, которые обеспецивают защиту и более правильную работу газового котла со встроенным насосом. Экономить или нет — решать Вам.

Компания Азбука Тепла всегда готова придти к Вам на помощь и подсказать правильное решение для создания надежной и экономичной системе отопления. А в нашем магазине Вы можете купить все комплектующие и фитинги, купить клапан для смешения, трехходовой клапан, смесительный узел или гидрострелку.

Азбука Тепла

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят и для того, и для другого. Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные элементы оборудования настоящими рабочими лошадками для механической промышленности, кроссовером, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и институциональных системах как для водопровода, так и для водяного отопления. Основная функция этих клапанов — регулировать температуру воды на выходе в систему горячего водоснабжения или обеспечивать подачу низкотемпературной воды в систему водяного теплого пола. Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается водопровода, существует множество уникальных применений, требующих очень специфических термостатических клапанов. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения правил водоснабжения, принятые в большинстве юрисдикций по всей Канаде, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49 ° C (120 ° F), подаваемая на все приспособления. Для этого необходимо, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания.Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога из-за чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц. Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды — даже меньше для маленьких детей с тонкой нежной кожей.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49 ° C.

Болезнь легионеров — это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в накипи и отложениях в резервуарах водонагревателя. Наиболее широко распространенный и предпочтительный метод предотвращения Legionella — постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое — не лучший выбор.

Смесительный клапан системы установлен на выходе из резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя установить водонагреватель на достаточно высокую температуру, чтобы уменьшить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жильцам пользоваться раковинами, душ или ванна с меньшим страхом ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды. Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием в баке температуры 49 ° C.Это приводит к превращению емкости 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше шансов остаться без горячей воды.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Системные клапаны доступны в широком диапазоне размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкий байпасный трубопровод холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в месте использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа.Текущий стандарт ANSI требует экстренной промывки глаз и обливания водой для подачи теплой воды в течение 15 минут. Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей воды ошпаривания.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для подачи более низких температур подаваемой воды в систему водяного теплого пола в жилых и небольших коммерческих помещениях.Когда излучающий пол с подогревом сочетается в одной системе с системами распределения с более высокой температурой, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить радиационный контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система с излучающим полом большой массы, обычно требующим температуры подаваемой воды от 35 ° C до 45 ° C, и фанкойлом, требующим гораздо более высокой температуры от 65 ° C до 75 ° C. Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не получите достаточной тепловой мощности от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, иначе вы не получите достаточного потока через излучающие контуры.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю — очень популярный вариант для многих домов. Что не может не понравиться теплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола по-прежнему очень важно иметь термостатический клапан.Согласно нормативам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, необходимо снизить температуру воды до того, как она попадет на пол. Поэтому очень важно установить термостатический клапан перед насосом излучающего теплого пола.

Основная функция термостатического смесительного клапана в системах отопления — регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан также может гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 ° F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, тепловой элемент и возвратную пружину.Возвратная пружина обеспечивает возвратную силу вверх к термоэлементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия для изменения потока воды, протекающей между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширится, перемещая узел седла, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо будет настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в линии смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, чтобы упростить настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от горячего водоснабжения и системы отопления.<>

New Horizon Corp, Inc .. Danfoss VTC511, 3-ходовой термостатический клапан

Категории

Варианты финансирования:

Danfoss VTC511, 3-ходовой термостатический клапан

3-ходовой термостатический клапан

ESBE VTC511, 3-ходовой термический клапан

Термоклапан ESBE VTC — это термостатический перепускной клапан, который регулирует температуру либо подаваемой, либо обратной воды в системе водяного отопления.В обычном применении клапан VTC защищает котлы без конденсации от коррозии из-за конденсации, которая может возникнуть, если не будет поддерживаться минимальная температура дымовых газов.

С VTC котел может восстанавливаться и выдерживать падение температуры воды. Клапан VTC также можно использовать в твердотопливных котлах или солнечных батареях, где требуется поддерживать минимальную или максимальную температуру воды.

Типичные приложения:
Котел большой массы без конденсации в сочетании с ситуациями с низким уровнем возвратной воды, т.е.е. системы снеготаяния или теплый пол из высокопрочного бетона
Самотечные системы конверсии горячей воды
Твердотопливные котлы, питающие резервуары или систему отопления
Солнечное отопление и контроль расслоения для накопительного резервуара

СКАЧАТЬ: Брошюра по смесительному клапану
VTC (pdf, 231kB)
Инструкции по установке смесительного клапана VTC (pdf, 5,8 МБ)

Текущий рейтинг — 0.00. Всего голосов 0.

Покупатели, которые купили этот товар, также купили

Трехходовой смесительный клапан Womix Mix M 3

Трехходовой смесительный клапан Серия WOMIX MIX M подходит для любой низкотемпературной системы водоснабжения центрального отопления. Серия смесительных клапанов WOMIX MIX M состоит из 3-х и 4-х ходовых клапанов.M3 — трехходовой клапан с внутренней резьбой и 5 типоразмерами на выбор.

Трехходовой смесительный клапан используется в основном в контурах теплого пола для понижения температуры подаваемой воды или в качестве защиты от температуры обратной воды котла (быстрое повышение температуры до минимума, чтобы минимизировать побочный эффект низкотемпературной коррозии).

Смесительный клапан WOMIX MIX M3 серии и конкретные модели на выбор (в качестве атрибута продукта):

Трехходовой смесительный клапан WOMIX MIX M 3-20 с внутренней резьбой размером 3/4 дюйма
Трехходовой смесительный клапан WOMIX MIX M 3-25 с внутренней резьбой размером 1 «
Трехходовой смесительный клапан WOMIX MIX M 3- 32 с внутренней резьбой размером соединения 1 1/4″
Трехходовой смесительный клапан WOMIX MIX M 3-40 с размером соединения с внутренней резьбой 1 1/2 «
Трехходовой смесительный клапан WOMIX MIX M 3-50 с размером соединения с внутренней резьбой 2″

отличаются в основном доступным размером резьбы и коэффициентом пропускной способности клапана (параметр Kv).

Достижение полностью автоматизированной работы смесительного клапана возможно после покупки серводвигателя WOMIX MP 06 или MP 10 (аксессуары к продукту).

Пример использования трехходового смесительного клапана в системе центрального отопления

Практическое решение трехходового смесительного клапана

Форма смесительного тарельчатого клапана в трехходовом смесительном клапане
Форма смесительного тарельчатого клапана в четырехходовом смесительный клапан (для сравнения)

Трехходовой смесительный клапан WOMIX MIX M3 размеры

Тип	кв	Rozmiar	A	B	C	D	M	S 900	E
MIX M 3-20	8	3/4 «	74	50	35,4	18	32	6	80
MIX M 3-25	12	1 «	80	50	35,4	20	40	6	82
MIX M 3-32	18 9 0093	1 1/4 «	86	50	35,4	25	50	6	87
MIX M 3-40	28	1 1/2″	110	70	39,4	27	55	6	97

Технические характеристики:
Диаметр:	от 3/4 дюйма до 2 «
Прокладка:	Два уплотнительных кольца EPDM
Корпус:	латунь CW617N
Грибок, Крышка:	латунь CW617N
Угол поворота:	90º
Макс.Давление	10 бар
Макс. Темп.	110ºC
Держатель:	контурный пластик, красный
Шкала:	алюминий
Серводвигатель:	для диаметров 3/4 «- 1 1/4» — MP06 для диаметров 1 1/2 «- 2» — MP10

Совет по коллектору подпольного отопления и смесительному клапану

Объяснение принципа работы коллектора и смесительного клапана

Здесь, в компании Underfloor Heating Systems Ltd, , мы используем смесительный клапан насоса Reliance Water Controls (RWC) для понижения температуры воды из котла в систему теплого пола.Но что такое смесительный клапан коллектора и зачем он нужен каждому коллектору теплого пола?

Этот смеситель представляет собой самодействующий термостатический 4-х портовый TMV (термостатический смесительный клапан), который используется для смешивания потока из котла с обратным потоком из системы теплого пола, чтобы обеспечить правильно смешанную температуру для контуров отопления под вашим полом. .

Выше изображена наша последняя версия смесительного клапана и новый насос класса A.

Пример того, как все работает:

Расход 82 градусов Цельсия (° C) поступает в смеситель от бойлера, смеситель настроен на обеспечение температуры смешанной воды 45 ° C в контурах напольного отопления, температура обратной воды, возвращающейся из контуров в смеситель, составляет примерно 35 ° C.Для более длинных контуров перепад температуры между контурами подачи и обратки может составлять от 5 ° C до 10 ° C.

Вода с температурой 35 ° C будет смешиваться с водой с температурой 82 ° C и подавать смешанную воду с температурой 45 ° C в проточный коллектор u.f.h. система. Любая вода, которая не требуется, будет отправлена обратно в котел для повторного нагрева до 82 ° C. Температурный диапазон термостатического смесительного клапана RWC составляет от 35 ° C до 65 ° C. Между смесительным клапаном и коллектором потока всегда должен быть установлен насос теплого пола для обеспечения циркуляции воды в контурах отопления.

Мы используем насос Grundfos UPS2 A для наших систем отопления. Рейтинг A означает экономию энергии для конечного пользователя. Этот насос имеет три варианта скорости: первая скорость — 4 м напор, вторая скорость — 5 м напор и третья скорость — 6 м напор. Также доступна переменная скорость, однако эта настройка не рекомендуется для любых u.f.h. системы, так как она не обеспечит достаточного давления.

Смесительный клапан имеет резьбовое соединение ¾ ”для сантехника для подсоединения труб F&R.Блок насоса смесителя может быть установлен как с левой, так и с правой стороны коллектора, что дает монтажникам дополнительную гибкость.

Благодаря их надежности, за более чем десятилетний период работы мы всегда использовали исключительно смесительные клапаны RWC. Качество всегда на первом месте, и это основная причина, по которой мы выбрали RWC. Фактически, это также дополнительный бонус, что они являются производителем из Великобритании.

Посетите нашу страницу технической информации для получения дополнительных полезных советов и информации.Или свяжитесь с нами здесь

Опубликовано 25 апреля 2013 г.

методов смешивания с системами лучистого отопления —

Джордж Кэри
При проектировании системы лучистого отопления становится очевидным, что эта система имеет характеристики, отличные от обычных отопительных систем типа плинтусов. Одно быстрое отличие — это температура воды, циркулирующей по трубке.Большинство излучающих систем можно разделить на два типа.
Первая — это «мокрая система», в которой трубы устанавливаются в бетон. Второй тип — это «сухая система», при которой трубы либо скрепляются скобами из-под пола, либо укладываются на черный пол, а последний настил укладывается поверх него.
Средняя температура воды составляет 110–120 ° F для бетона и 130–140 ° F для скрепочного материала; конечно, есть исключения, когда может потребоваться более горячая или более холодная вода.К сожалению, большинство котлов, работающих на жидком топливе, не могут работать при таких низких температурах без проблем с дымовыми газами. Лучший способ преодолеть эту проблему — использовать смесительное устройство определенного типа, которое понижает температуру подачи в излучающую зону (зоны), позволяя контуру котла поддерживать температуру, достаточно высокую для удовлетворения его требований. Доступны многочисленные методы смешивания.
Проблемы смешивания
Вот некоторые общие проблемы, касающиеся
смешивания:
Что такое смешивание?
Смешивание — это когда вы берете более холодную возвратную воду и «смешиваете» ее с некоторым количеством горячей котловой воды для получения воды с температурой ниже температуры котла, но более теплой, чем возвратная вода.
Существуют ли различные методы смешивания ?
Вы можете использовать двухходовой клапан, трехходовой клапан, четырехходовой клапан или циркуляционный насос. Все четыре устройства могут использоваться для подачи воды смешанной температуры.
Как работает каждый из этих методов?
1. Двухходовой клапан работает по принципу впрыска. Есть котловой контур с циркуляционным насосом и излучающий контур с собственным циркуляционным насосом. Эти два контура связаны между собой подающей и обратной трубой, которые расположены близко друг к другу.Двухходовой клапан расположен на подающей трубе и имеет контроллер, который измеряет температуру подаваемой воды в радиационном контуре. Контроллер будет циклически открывать и закрывать клапан в зависимости от температуры воды в зоне излучения. Когда клапан открывается, он нагнетает горячую воду в излучающий контур. Там он смешивается с прохладной возвратной водой из лучистой зоны.
2. Трехходовой клапан смешивает холодную возвратную воду с горячей котловой водой для обеспечения «смешанной» температуры.Он имеет три порта: один для обратной воды из излучающей зоны, один для горячей воды из контура котла и смешанный порт для подачи в излучающую зону. Эти клапаны можно настроить вручную на поддержание фиксированной температуры или они могут иметь привод, который изменяет положение клапана в соответствии с нагрузкой.
3. Четырехходовой клапан очень похож на трехходовой, за исключением того, что у него четыре порта вместо трех. Два порта идут в котел, а два порта — в зону излучения. Этот клапан можно настроить вручную или использовать с приводом для регулирования температуры воды в зависимости от нагрузки зоны.
4. Последний способ — с ТНВД. Этот метод используется с начала 1960-х годов. Тогда контроллер включал и выключал насос, чтобы нагнетать горячую воду в зону излучения. Сегодня существуют управляющие компании, которые будут контролировать скорость насоса с мокрым ротором с водяной смазкой и защитой по сопротивлению. Вместо включения и выключения насоса система управления увеличивает или уменьшает скорость насоса.
Как выбрать
Вот некоторые общие рекомендации по смешиванию:
Один метод смешивания предпочтительнее других?
Не совсем, все эти методы работают, но каждый метод имеет свои преимущества, а также свои ограничения.
1. Например, двухходовые клапаны следует использовать только для небольших нагрузок, когда количество нагнетаемого потока составляет небольшой процент от общего расхода излучающей зоны, обычно менее 25%.
2. Трехходовые автономные термостатические клапаны относительно недороги, но могут обеспечивать только одну фиксированную температуру. Это заставляет термостат зоны включать и выключать насос зоны. Этот тип работы подходит для небольшой зоны излучения, но не рекомендуется, когда зоны становятся больше.
3. Впрыскивание с регулятором скорости стало популярным в последние несколько лет. Этот метод смешивания, в котором используются обычные циркуляционные насосы с мокрым ротором, дает много преимуществ радиационной системе, например, полную модуляцию температуры и защиту возврата котла от холодной воды. Она ограничена только мощностью насоса с мокрым ротором, которая обычно составляет около 35–40 галлонов в минуту. В типичной излучающей системе этот расход составляет приблизительно 1 000 000 БТЕ / ч.
4. Трехходовые и четырехходовые клапаны, при использовании с приводными двигателями, в течение многих лет очень успешно устанавливались во многих излучающих системах. Привод регулирует положение клапана для подачи соответствующей температуры смешанной воды в зависимости от тепловой нагрузки зоны. Единственное реальное ограничение этого метода — по сравнению со стоимостью циркуляционного насоса с мокрым ротором — состоит в том, что клапан и привод более дороги, чем нагнетательный насос.
Что произойдет, если я использую только один насос со смесительным устройством?
Будет только одна точка смешивания, которая будет контролировать температуру подаваемой воды в зону излучения, но не температуру воды, возвращающейся в котел.Кроме того, скорость потока через котел будет изменяться, что снизит эффективность котла.
Почему я должен использовать два насоса?
Используя два насоса и смесительное устройство, вы создаете две точки смешивания. Это позволяет вам контролировать температуру воды, возвращающейся в котел, а также в излучающую зону. Кроме того, второй насос обеспечивает постоянный поток через котел, увеличивая эффективность котла.
Почему я должен беспокоиться о температуре воды, возвращающейся в котел?
Большинство котлов, работающих на жидком топливе, относятся к неконденсатному типу.Это означает, что важно, чтобы дымовые газы, выделяемые в процессе сгорания, выводились из котла. Когда вода в котле имеет температуру ниже точки росы этих дымовых газов, газы снова конденсируются в воду внутри котла. Результаты могут быть очень разрушительными. В коммерческих применениях тепловой удар котла — еще одна важная причина для контроля температуры обратной воды.
Есть ли предпочтительный способ прокладки смесительных устройств и двух насосов?
Предпочтительным методом является использование первично-вторичной перекачки.Этот метод, который применяется с 1950-х годов, предотвращает последовательную перекачку насосов друг с другом и предотвращает затруднения при открытии или закрытии клапанов по сравнению с насосами с высоким напором. Эта технология трубопроводов также позволяет подбирать клапаны и нагнетательные насосы в соответствии с нагрузками, которые они предназначены для управления.
Что такое первичная-вторичная перекачка?
Это метод откачки, который прост как в теории, так и в применении. Он основан на простом правиле, которое гласит: когда два контура соединены между собой, поток в одном не вызовет потока в другом, если устранено падение давления в трубопроводе, общем для обоих.
Как устранить падение давления в общем трубопроводе?
Это достигается за счет очень близкого расположения подающего и обратного тройников вторичного контура! (Максимум четыре диаметра трубы). Это означает, что вы можете соединить два контура между собой (например, контур котла и контур излучающего тепла, каждый со своим собственным насосом), но насосы из каждого контура не будут вызывать поток в другом контуре.
Как правильно выбрать размер смесительного устройства?
Размер насоса или клапана зависит от требуемого расхода из высокотемпературного контура.Затем этот расход будет смешиваться с частью более холодной возвратной воды, чтобы обеспечить желаемую температуру «смешанной» воды. Это пример расчета необходимого расхода:
1. Нагрузка на излучающую зону = 100 000 БТЕ / ч, рассчитанная с перепадом температуры 20 ° F.

2. Расчетный расход излучающей зоны = 10 галлонов в минуту
3. Излучающая расчетная температура подачи = 120 ° F
4. Температура обратной линии = 100 ° F.
5. Температура подачи котлового контура = 180 ° F
6. Разница температур между подачей котлового контура и излучающим обратным контуром составляет 80 ° F.Для расчета необходимого расхода; разделите нагрузку в БТЕ / час излучающей зоны на разницу температур (дельта Т) x 500. 100 000/80 x 500 = 2,5 галлона в минуту.
7. Требуемый расход составляет всего 2,5 галлона в минуту для котловой воды 180 ° F. Эта вода будет смешиваться с 7,5 галлонами в минуту (10–2,5 галлона в минуту) излучающей возвратной водой 100 ° F для обеспечения расчетной температуры воды 120 ° F или 10 галлонов в минуту. Следовательно, регулирующий клапан или впрыскивающий насос должен быть рассчитан на расход 2,5 галлона в минуту.
Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], позвоните мне по телефону FIA 1-800-423-7187 или подпишитесь на меня в Twitter по адресу @Ask_Gcarey.
ICM Смотрите другие похожие статьи в категории «Факты о котле».
Содержание

БАЗОВЫЙ ДИЗАЙН:

Расчет центрального отопления и загрузка горячей воды.
Первым шагом в проектировании любой системы отопления является рассчитать требуемую мощность центрального отопления с учетом тепловых потерь (и прибыль) для каждой комнаты. В Барло Хитлоад Калькулятор — это простая программа, которую можно бесплатно скачать. и упрощает выполнение всех необходимых расчетов.
Нужны ли еще радиаторы?
Причины, по которым можно использовать радиатор:
Очень большие окна, которые могут нисходящие потоки. Радиатор будет противодействовать сквозняку, если он будет расположен ниже окно.
Радиаторы обогревают помещения быстрее, чем полы, которые Для полного нагрева может потребоваться до 3 часов.Где не может быть времени запуска Предполагается, что радиаторы могут потребоваться для улучшения отклика.
В местах с резкими перепадами температуры можно использовать радиатор для ускорения нагрева в этой области.
Области с очень высокими тепловыми потерями (лучше сократить тепло убытки по возможности)
Зоны, где невозможно укладывать пол трубопровод.
Стоит помнить, что чем выше тепловая масса системы пола, тем больше время нагрева. Довольно быстро время нагрева может быть достигнуто с помощью более тонкой стяжки над полом изоляция. Вентиляторные конвекторы — еще одно соображение, так как они имеют более высокую тепловыделения, и его можно экономно использовать для ускорения начального нагрева.
Принятие решения о наличии первичного распределительного трубопровода (до коллекторов) должны быть смешаны.
Воду можно перекачивать из котла / теплоаккумулятора в подпольные коллекторы …
при температуре котла (обычно до 82 ° C) с контроль температуры пола на коллекторах,
или при температуре пола, устраняя необходимость в блендеры и насосы на коллекторах.
Централизация контроля температуры упрощает системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы. лучше использовать.
Радиаторам обычно требуется вода при более высоких температурах, 83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая вода вокруг контура пола может привести к растрескиванию стяжки или пола температура становится некомфортно высокой. Контроль температуры некоторых поэтому необходимы для ограничения температуры воды, идущей до теплые полы.
Таблица зависимости выходной мощности радиатора от температуры. Взято с веб-сайта Barlo Radiators.

Если поток при 55 ° C, возврат при 45 ° C, тогда радиаторы должны быть больше чем вдвое больше (0,423 выход при 30 ° C Delta T из таблицы) нормальный для достижения номинальной мощности. Если радиаторы должны использоваться, тогда может быть более практичным обеспечить температуру управления на подпольных коллекторах, если они расположены рядом с радиаторы, а не слишком большие радиаторы или температурный трубопровод.
Расчет длины и плотности необходимых трубопроводов.
Как только теплопотери в доме известны, требуемые выходная мощность [Вт / м ^2] этажей рассчитано на разделительный этаж площадь труб теплого пола [м ²] по тепловым потерям / мощности [Вт]. Расчеты следует делать для каждой комнаты индивидуально.
Теплопотери должны учитывать любую мощность радиатора, которая следует вычесть из требуемого выхода UFH.Также площадь пола в комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или ванны. Учитывайте это при определении площади пола для использования в расчетах.
Следующая таблица, из Hilton-Croft UFH, предназначен для типичной системы труб из полиэтилена с добавлением полиэтилена.
Температура пола
C
Мощность
Вт / м ²
Расстояние между трубками
см
Плотность трубы
м / м ²
Длина контура
м
Макс.контур
Площадь м ²
Нагрев
Мощность Вт
Объем воды
л / час
Падение давления
мбар
Температура подачи 50C Температура обратной линии 40C
25.7
75
30
3,3
60
18
1350
116
50
80
24
1800
144
97
100
30
2250
194
204
115 *
35
2625
226
306
26.5
87
20
5
80
16
1392
120
71
100
20
1740
150
130
120
24
2088
180
215
200 * 27 2349 202 295
27.1
97
10
10
100 10 970 83 47
140 14 1358 117 119
180 18 1746 150 235
200 * 20 1940 167 314
Температура подачи 55 ° C Температура обратной линии 45C
26.7
91
30
3,3
40
12
1092
94
23
60
18
1628
141
70
80
24
2184
188
155
100 *
30
2730
235
285
27.7
106
20
5
60
12
1272
109
45
80
16
1696
146
100
100
20
2120
182
183
120 * 24 2544 182 183
28.5
118
10
10
100 10 1180 102 67
120 12 1416 122 109
150 15 1770 152 200
170 * 17 2006 173 284
* максимально допустимая длина отопительного контура, включая « хвосты » труб к многообразие.
Take объект площадью 180 м ² с тепловой нагрузкой 13,5 кВт, требующей 75 Вт / м ². С 50C расход, температура пола 25,7C, участки трубопровода 10 x 60 м обеспечат (это действительно должно быть сделано) по комнатам). Общий расход будет составлять 1,16 м ³ / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).
Базовая схема расположения трубопроводов системы отопления
После того, как тепловые потери и длина требуемых трубопроводов UFH уменьшатся. был рассчитан.При работе следует учитывать следующие моменты. вн. схем трубопроводов:
Сведите количество коллекторов к минимуму. Один или два будут сделать для большинства домашних объектов.
Держите коллекторы как можно центральнее и доступными для обслуживание.
Помещения с постоянным креплением, такие как кухонные шкафы, можно избежать (как разрешено в вычислениях).
Планируйте использовать трубы непрерывной длины, избегая соединители трубопроводов.
Цель состоит в том, чтобы добиться равномерной температуры пола за счет равномерное расположение труб.
Запуск подающей и обратной линии для контура параллельно помогает усреднить температуру. Это называется обратным возвратом . образец трубы

Расчет термостатического смесительного клапана и насоса UFH
Просмотр графиков потери давления для типичных смесительных клапанов UFH (графики взяты из сети RWC site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на 20 л / мин система теряет 0.4 бара (напор 4 м) через клапан 22 мм, или всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.
В Кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на высоте 1,16 м ³ / час насос может создавать напор 4,4 м. Расчеты показывают всего потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это больше, чем может обеспечить насос.
Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм. что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда иметь запасной напор насоса 2,4 м для преодоления других коллекторы, приводы и балансировочные клапаны.
Такие характеристики насоса могут быть построены с помощью Grundfos WebCAPS.
Эти расчеты основаны на централизованном перемешивании для всего имущество. Если имеется более одного коллектора с собственным смесительный клапан и насос, тогда необходимо произвести расчеты отдельно для каждой подсистемы.
Также часто рекомендуется установить клапан защиты от перегрева, чтобы изолируйте поток на нижний пол в случае неудачной стыковки клапан для работы.Через некоторое время вода с высокой температурой> 60 ° C может могут привести к растрескиванию стяжки, так что защититься от этого будет разумно. Простейший форма защиты — использовать стат, который будет изолировать питание UFH насос и приводы. Полная защита будет включать в себя специальную изоляцию. клапан какой-то — есть как электрические (стат + сервоклапан), так и чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан установлен в контуре UFH, тогда он должен быть приспособлен к давлению расчет потерь.
Калибровочный котел.
После расчета общих тепловых потерь объекта рассчитаны, потребности в горячей воде можно приблизительно рассчитать как позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой. на каждого человека, выздоровевшего за два часа.
Сумма нагрузок на горячую воду и отопление дает минимум размер котла. Целесообразно немного увеличить размер котла, возможно, до 30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших котлы с фиксированной мощностью.
Подбор котлового насоса.
Для котла потребуется насос, размер которого соответствует его мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А требуемый расход при полном сгорании, может быть определен по мощности котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):
Расход [л / сек] = Мощность котла [Вт] / ( 4200 x Падение температуры котла [C] )
Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10) = 0.57 л / с = 35 л / мин
В системах всегда должен быть какой-либо байпас. Пока не используется автоматический байпас, рециркуляция через байпас (обычно низкая или без нагрузки) необходимо будет добавить к расходу. Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в беспокоиться о негативном влиянии стационарных байпасов на скорость потока и давления.
Другие клапаны, которые могут потребоваться встраивать дизайн включает:
зонные клапаны для изоляции различных отопительных контуров, или Подача в накопитель горячей воды
предохранительный клапан, чтобы изолировать поток к пол в случае выхода из строя смесительного клапана. Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.
Также необходимо сделать поправку на трубопровод от котла. к коллекторам и / или накопителю горячей воды.
Операция буферного хранилища.
Единственный способ обеспечить работу конденсационных котлов постоянно в режиме конденсации для нагрева или для устранения неудобств цикличность котлов, заключается в привязке теплового накопителя к подпольной системе. Накопитель действует как буфер между тепловой нагрузкой и мощностью котла. Он экономит тепловую энергию во время работы котла, а затем использует ее. накопленное тепло для поддержания нагрева после прекращения работы котла. Этот так котел не должен гореть так часто, и будет гореть дольше когда это произойдет.
Само по себе сокращение езды на велосипеде повысит эффективность, однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне котел постоянно низкий.Без теплового накопителя это очень сложно добиться, если в котел не встроена электроника. Это потому что для поддержания минимального расхода через котел при слабом нагреве нагрузки, вода будет течь через байпас в обратку, поднимая температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле достигает 80C (верхнее значение котла), к этому времени температура обратной выше 60С. КПД котла тем выше, чем ниже отдача. при температуре и 60 ° C эффективность конденсации невысока.
Для теплого пола требуется только температура подачи 55C макс. Самая низкая температура в системе — это пол. возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от От 45 ° C до 65 ° C для поддержания теплого пола (при условии, что повышение температуры на 20 ° C составляет подходит для бойлера).
Этого легко добиться с помощью буферного хранилища, настроив цилиндровые термостаты соответственно. Котел не загорится, пока оба нижних термостата требуют тепла, а затем продолжат огонь, пока оба не будут удовлетворены.Термостаты следует отрегулировать так, чтобы что бойлер повторно нагревает воду за один проход — второй проход будет включать возвратная вода выше 60С.

Если требуется более горячая вода, скажем, для работы контуров радиаторов или водопровода теплообменники горячей воды, то верхняя часть магазина может иметь собственный термостат, который заменяет два нижних термостата, когда это необходимо. Самый простой способ разогреть теплоаккумулятор — просто перекачать воду. снизу магазина до бойлера и обратно, хотя это только возможно с вентилируемыми котельными системами.В герметичных системах медная катушка внутри магазина используется как котел, так и пол для привода обогревать склад и выходить из него, однако более высокая температура котла будет преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить входы / выходы более 50кВт.
Для котлов без конденсации, где используется буфер преодолеть цикличность, нужны только нижние два термостата цилиндра, оба установить на 75 ° C.
Буферные хранилища также полезны при попытке включить солнечные панели в систему. Катушка в основании магазина позволяет тепло должно быть передано в самую холодную точку магазина, а затем используется для теплых полов.
Определение размеров хранилища горячей воды.
При расчете емкости накопителя горячей воды вы можете воспользоваться нашим Waterload Калькулятор. Как правило, мы допускаем хранение 90 литров на ванна и 60 литров на душ в период максимального спроса. Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище. разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если должны использоваться солнечные батареи.
Особое внимание следует уделять устройствам с электрическим подогревом. системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло предоставляется по дешевому тарифу на электроэнергию.
Особую осторожность следует проявлять также при обнаружении трупов. форсунки, большие душевые розы или общее желание провести много времени в душе.
DPS Thermal накопители доступны в базовых диаметрах 40см, 45см, 50см и 60см, с высотой от 85см до 2м, что делает диапазон емкостей от 90 литров до 500 литров.
Герметичная или вентилируемая основная система.
Как правило, лучше всего выбрать герметичную первичную систему — другими словами, тот, который находится под давлением, а не из резервуара. Герметичные системы обладают следующими основными преимуществами:
Если у вас котел герметичной системы или некоторых других производителей котла, то вентилируемая система не вариант.Однако вентилируемые системы имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов) кормовой и расширительный бак на чердаке.
Автоматически наполняется при проведении обслуживания, или воздух удаляется.
Разрешить использование «прямых» аккумуляторов тепла там, где вода в первичной системе такая же, как и в тепловом накопителе (нет катушки), позволяя создать очень простую, экономичную систему с высокой степенью извлечения.Такой магазины также могут более эффективно использовать солнечную энергию для полов.
ПОЛ ДИЗАЙН:
Полы со стяжкой
Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости. прочная поверхность без острых частиц, этого необходимо избегать прокалывание DPM.
DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке деревянные полы или ламинат на цементные основания, например, бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит потливость и попадание влаги с пола.
Утеплитель пола обычно представляет собой жесткий пенопласт изоляционная плита со светоотражающей пленкой (Целотекс). Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм, 1200×1000мм …)
Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В сетка снимается с изоляции с помощью распорок перед заполнением стяжка.

Добавка к цементу / пластификатор добавляется в стяжку для обеспечения полная изоляция трубы / решетки стяжкой для максимального нагрева перевод из труб в стяжку получается, а для придания дополнительная прочность на сжатие и изгиб.
Подвесные перекрытия
В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8. как тепловая масса, и распределить тепловую нагрузку.Это дешевле альтернатива использованию алюминиевых распорных пластин.
ВЫШЕ СУСТАВЫ:

МЕЖДУ СТРУЯМИ:
Некоторые ссылки на компании по производству полов:
Borders Underfloor Отопление
Консервационный инжиниринг
Continental UFH
Экватор
Hepworth Hep2O
Hilton-Croft UFH
Невидимое отопление
Nu-Heat
OSMA / Термодоска
Pexatherm UFH
Под полом ООО «Тепловые системы»
Вирсбо

% PDF-1.

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

В чем особенность этого клапана?

Настройка температуры смешанной воды

Какую площадь теплых полов может обслужить?

Пример:

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы

Спецификация

Схема при комбинированной системе c бойлером

Спецификация

Теплый водяной пол своими руками

Клапан для теплого пола — По полу

Особенности трехходового клапана

Критерии подбора

Характеристики двухходового клапана

Схема подключения трехходового клапана

Что собой представляет термостатический клапан для теплого пола?

Виды термостатических клапанов…

…по способу управления

…по числу проходов

Как работает термостатический клапан для теплого пола?

Управление температурой теплоносителя с помощью термостатического клапана

Схема 1: указатель клапана в положении «максимум»

Схема 2: указатель клапана меньше «максимума»

Схема 3: указатель клапана в среднем положении

Схема 4: указатель клапана на «минимуме»

Как подобрать термостатический клапан для теплого пола?

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Термоклапан на теплый пол. Как происходит регулировка обогрева теплого пола

Нужен ли трехходовой клапан для теплого пола. Основная функция, которая возложена на трехходовой клапан

Трехходовой клапан для теплого пола регулировка. Роль котла в терморегулировании греющего контура

Трехходовой клапан с термоголовкой для теплого пола. Алгоритм настройки узла регулирования:

Трехходовой клапан для котла. Устройство и принцип работы

Видео тёплый пол. Клапан регулировочный

Термостатический клапан Uni-Fitt 1″НР 20-43°C (351G0140)

Трехходовой клапан . Valtec

Трехходовой термостатический смесительный кланан или узел. Цена и описание.

Что такое термостатический смесительный клапан или трехходовой клапан.

Виды смесительных клапанов.

Смесительные узлы или узлы подмеса для водяного теплого пола.

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

New Horizon Corp, Inc .. Danfoss VTC511, 3-ходовой термостатический клапан

Danfoss VTC511, 3-ходовой термостатический клапан

Трехходовой смесительный клапан Womix Mix M 3

Пример использования трехходового смесительного клапана в системе центрального отопления

Практическое решение трехходового смесительного клапана

Трехходовой смесительный клапан WOMIX MIX M3 размеры

Совет по коллектору подпольного отопления и смесительному клапану

методов смешивания с системами лучистого отопления —

1. Нагрузка на излучающую зону = 100 000 БТЕ / ч, рассчитанная с перепадом температуры 20 ° F.

Содержание

Добавить комментарий Отменить ответ
