Устройство каркасных перегородок из дерева. Монтаж, облицовка

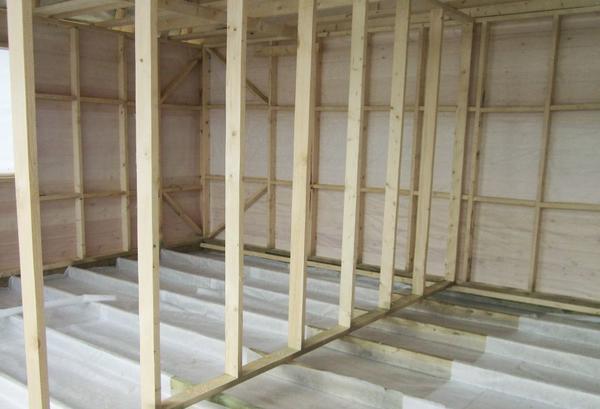

Деревянный каркас для перегородки из гипсокартона

Монтаж деревянного каркаса

Материал для каркаса выбирают, руководствуясь параметрами будущей перегородки: чем она выше и длиннее, тем сечение элементов каркаса должно быть больше. Для каркаса перегородки размерами 2,5х4 или 2,5х5 м можно взять бруски сечением 60х80 мм. Перед монтажом их необходимо обработать огне- и биозащитными пропитками.

Установка обвязки

Работу начинают с монтажа обвязки. Брусья обвязки крепят к полу, потолку и стенам. Если перекрытия деревянные — задача упрощается, поскольку для крепления брусков достаточно обычных гвоздей. При толщине бруса 60 мм вполне достаточно гвоздей длиной 100 мм. Если стены — бетонные или кирпичные оштукатуренные, обвязку крепят дюбель-гвоздями — к стене и полу и анкерами — к потолку.

Наметив на верхнем перекрытии границы перегородки, брус прикручивают или прибивают к нему, после чего намечают место расположения нижнего элемента обвязки. Делают это при помощи отвеса, правила с уровнем, или более современных инструментов, например, лазерного нивелира.

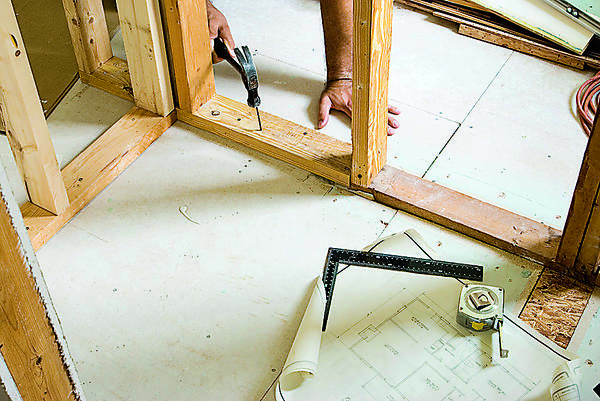

Монтаж каркаса начинают с установки обвязки. Фото с сайта 1povagonke.ru

При использовании традиционных инструментов по длине перегородки необходимо сделать минимум три отметки — у каждой из стен и посередине. Затем к полу крепят нижний брус и ещё раз проверяют правильность его расположения относительно верхнего. После этого на стенах устанавливают вертикальные элементы обвязки, соединяющие напольный и потолочный бруски.

Поскольку на обвязку ложится основная нагрузка от будущей перегородки, крепить её необходимо как можно надёжнее — с шагом крепежа не больше 40 см. Но сначала, необходимо удостовериться в прочности самих стен. Если они сделаны из ячеистого бетона, лучше использовать специализированные дюбели, которые предназначены именно для этого материала. В крайнем случае, можно обойтись и деревянными пробками, которые вбивают в подготовленные отверстия, а затем вкручивают в них шурупы.

Ещё один способ крепления обвязки — с использованием прямых подвесов, применяемых при монтаже металлических каркасов. Если стены — достаточно прочные и гладкие (например, бетонные), то это самый удобный и быстрый способ крепления бруса.

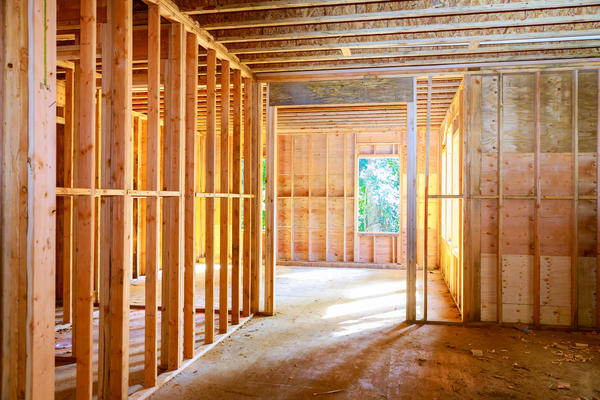

Монтаж вертикальных стоек

После того, как рама конструкции установлена на место, и проверена на вертикальность, приходит время ставить стойки. Для них используют брус такого же сечения, что и для обвязки каркаса. Стойки располагают обычно с шагом 60 см. При таком шаге каждый стандартный лист гипсокартона крепится на трёх опорах.

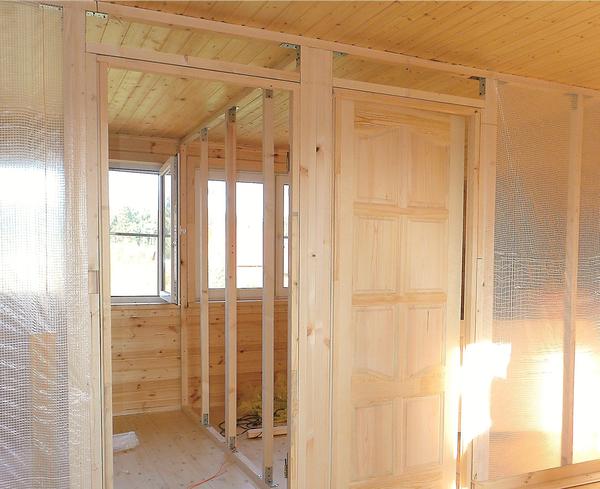

В местах установки дверей необходимо ставить усиленные стойки. Фото: архив «ИД «Бурда»

Монтировать стойки можно по-разному. Проще всего — при помощи напиленных деревянных брусков, которые крепят шурупами к самой вертикальной стойке и к обвязке. Более надёжный метод — крепить стойку металлическими уголками, которые можно легко изготовить из прямых подвесов или закупить уже готовые.

Из того же бруса выкраивают и горизонтальные перемычки. Крепят их, пропуская саморез прямо сквозь вертикальные стойки с одной и с другой стороны. Усилить соединения можно металлическими уголками. Если в перегородке предусмотрен дверной проём, то его обрамляют дополнительными стойками и горизонтальной перемычкой. Их делают из бруса того же сечения, что и весь каркас, или несколько большего.

Облицовка перегородки

По готовности каркаса приступают к облицовке. Крепят листы при помощи шурупов с широкой шляпкой. Кроить листы лучше таким образом, чтобы они не стыковались над оконными и дверными проёмами — это может привести к выкрашиванию кромок. Там, где этого избежать нельзя, в месте стыка ставят дополнительный брусок, к которому крепят края листов.

Если в перегородке предполагается использование тепло- и звукоизоляции, то к её монтажу приступают после облицовки с одной стороны.

В настоящее время рынок предлагает много вариантов изоляции. Хорошо подойдут и вспененные, и минераловатные материалы. Интервал между стойками должен соответствовать стандартной ширине изоляционных материалов, что облегчит работу.

В дачных домах утеплитель в перегородке следует защищать пароизоляционной плёнкой. Фото: архив «ИД «Бурда»

Жёсткие панели лучше приклеивать к внутренней стороне уже установленного гипсокартона. Если при этом между плитами остаются небольшие полости, их можно заполнить минеральной ватой. Обшивая перегородки гипсокартоном со второй стороны необходимо помнить: во избежание растрескивания стоек каркаса, при ввинчивании большого количества шурупов, стыки листов нужно разводить со стыками уже смонтированной облицовки. Для этого их смещают на шаг вправо или влево.

Между верхней кромкой листа и потолком должен оставаться зазор примерно 3-4 мм, который защитит верхнюю кромку от выкрашивания. Этот зазор впоследствии закрывают потолочным плинтусом. Обшивку каркаса необходимо выполнять последовательно с одного края. Шурупы нужно вкручивать в стойки каркаса перпендикулярно поверхности обшивки.

Расширенные межкомнатные перегородки

Конструкция перегородок на двойном деревянном каркасе позволяет решить задачу прокладки внутри перегородки инженерных коммуникаций и даже устанавливать в них батареи водяного отопления. По ширине такие перегородки намного превосходят рассмотренные выше.

Для монтажа расширенной перегородки устанавливают две обвязки, разнесённые на расстояние, достаточное для размещения коммуникаций. Все операции при монтаже каркаса выполняются точно так же, как и в первом случае. Сначала определяют расстояние, на которое две рамы будут разнесены друг от друга, затем монтируют бруски обвязки и вертикальные стойки. После того, как будет облицована одна сторона перегородки, внутри неё в трубах или специальных коробах прокладывают все необходимые коммуникации.

Возможна также установка внутри перегородки и батарей отопления, хотя это потребует выполнения дополнительных работ. Батареи устанавливают ближе к одной из сторон, а напротив них в гипсокартоне монтируют вентиляционные решётки.

Существует способ увеличения внутреннего объёма перегородки и без установки двойного каркаса. В этом варианте рама обвязки устанавливается одна, но вертикальные стойки крепят к боковым кромкам брусков обвязки, в результате чего перегородка становится шире. В этом случае также упрощается монтаж стоек к раме — не нужны ни переходные бруски, ни уголки.

Подобный способ крепления стоек позволяет максимально расширить перегородку. Фото с сайта pro-karkas.ru

Помимо вариантов с однослойной облицовкой гипокартоном существуют конструкции, в которых укладывают листы по два слоя с каждой стороны перегородки. В этом случае гипсокартон крепят к брускам таким образом, чтобы верхний лист перекрывал стык нижнего слоя листов. Закончив монтаж листов гипсокартона, швы на стыках листов и головки шурупов шпатлюют, после чего приступают к отделке.

Текст: А.Привалов

Другие статьи о зонировании жилого пространства:

Монтируем каркасные перегородки в деревянном доме своими руками

Звукоизоляция, стойкость к гнили, плесени и огню

При выборе типа перегородки необходимо учитывать требования к звукоизоляции, а также воздействие агрессивных факторов – сырости, плесени, открытого огня. Звукоизоляцию брусовых перегородок увеличить невозможно из-за того, что обе ее стороны являются частью интерьера дома. Поэтому звукоизоляция ограничена толщиной бруса или досок, из которых изготовлена перегородка. Звукоизоляцию дощатых и каркасных перегородок можно увеличить с помощью установки звукопоглощающих элементов – минеральной ваты, пенопласта, поролона. Исключение составляют дощатые перегородки, обе стороны которых оказывают непосредственное влияние на интерьер дома.

Чтобы увеличить стойкость перегородок к огню, гнили и плесени, доски и брус обрабатывают специальными веществами. Первый раз это делают перед сборкой перегородки, второй перед окончательной шлифовкой. Если шлифовка не требуется, то повторную обработку проводят после окончания монтажа, а затем повторяют один раз в 3–5 лет.

Типы перегородок и технология их изготовления

Перегородки в деревянном доме из бруса или оцилинрованного бревна, а также каркасных зданиях могут быть следующих видов:

• каркасные и каркасно-щитовые;
• щитовые и столярные;
• бескаркасные.

Все приведенные выше типы относятся к конструкциям из древесины. В качестве дополнительных вариантов можно сделать ограждения из гипсокартона или пазогребня. Они тоже имеют достаточно небольшую массу и просты в установке.

Схема сборки перегородки из гипсокартона

Чтобы понять, как изготовить межкомнатные элементы для дома из бруса или оцилиндрованного бревна своими руками, нужно рассмотреть каждый тип в отдельности.

Перегородки по каркасу

Такие перегородки в деревянном доме из бруса или бревна могут применяться по желанию будущего владельца, а для каркасных зданий они станут наиболее оптимальным вариантом.

Технология изготовления следующая:

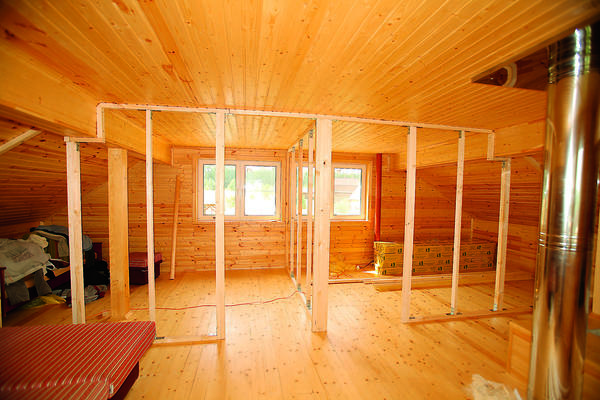

Монтаж каркасной перегородки

1. Обмеры помещения и размечивание на полу, где будут располагаться межкомнатные конструкции.
2. Изготавливают бруски нижней обвязки, руководствуясь полученными размерами. Крепят элементы к полу шурупами или саморезами.
3. Далее выпиливают по замерам стойки и поперечные элементы каркаса. Монтаж их в проектное положение своими руками может осуществляться двумя способами: по отдельности или установка рамы после сборки ее на полу. Крепления выполняют шурупами или саморезами. Крайние стойки фиксируются непосредственно к стене.
4. Раму расклинивают в верхней части и фиксируют крепежными элементами.
5. После между элементов каркаса укладывают утеплитель (если он нужен для звукоизоляции) и выполняют обшивку. Обшить можно гипсокартоном или вагонкой. При этом листы и элементы обшивки раскраивают так, чтобы их стык приходился на середину стойки каркаса.

Щитовые и столярные

Чтобы сделать своими руками межкомнатные ограждения такого типа для дома из бруса или бревна нужно руководствоваться следующим порядком действий:

Дощатые перегородки в доме

1. Обмеры помещения и разметка.
2. Изготовление дощатых щитов (сплошных) из досок толщиной 20-40 мм.
3. На поверхность пола и потолка прибивают бруски, которые образуют пазы для установки щитов. Щит может быть двухслойным или трехслойным. При изготовлении трехслойной конструкции для внутреннего слоя используются доски меньшей толщины.
4. Собирают перегородку из щитов по высоте. Вставляя их в пазы, образованные брусками.
5. Между слоями можно уложить звукоизоляционный материал.

Размеры столярных перегородок зависят от назначения. Они похожи на дверные полотна, могут быть глухими или остекленными.

Изготавливаются как на всю высоту помещения, так и с зазором 30-50 см от верхнего обреза до потолка.

Бескаркасные

При изготовлении своими руками простейших конструкций такого типа работу производят в следующем порядке:

Схема простейшей бескаркасной перегородки

1. Обмеры помещения и разметка.
2. Закрепление нижней обвязки.
3. Изготовление на брусе обвязки паза путем прибивки двух брусков. Паз должен быть равен толщине досок перегородки.
4. К потолку выполняется крепление бруса треугольной формы. Он будет случить составной частью паза для крепления сверху, поэтому расположение должно соответствовать нижнему креплению.
5. Устанавливают вертикальные доски, начиная с той, которая расположена у стены. Ее поджимают и прибивают к треугольному бруску сверху.
6. Устанавливают все доски по очереди. Пространство между отдельными элементами заполняют паклей, монтажной пеной или изоляционным шнуром.
7. После завершения монтажа досок прибивают к потолку второй треугольный элемент паза.
8. Выполняют обшивку перегородки.

Вместо брусков для крепления к полу и потолку можно использовать металлические уголки.

Чтобы грамотно изготовить перегородки для дома из бруса или других деревянных элементов своими руками, необходимо правильно подобрать их тип, смонтировать без отклонений по вертикали и горизонтали и надежно скрепить части конструкции между собой. Для изготовления рекомендуется выбирать древесину первого или второго сорта хвойных пород. Вся древесина в обязательном порядке обрабатывается антисептиками для предотвращения гниения. По желанию можно обработать элементы антипиренами для повышения сопротивляемости возгоранию.

Установка своими руками

Каркасные внутренние перегородки в доме из бруса можно сконструировать самим. Для начала нужно подготовить все материалы, в том числе и обвязку из деревянного бруса. Перегородка каркасного вида может монтироваться не только в деревянном доме, но и в кирпичном, шлакоблочном и т. д. Дизайн и обшивку выбираете вы сами. С ее помощью можно разделить комнату на зоны или создать еще одну. Для постройки с помощью бруса своими руками потребуются такие инструменты:

• уровень, линейка;
• карандаш или ручка;
• дрель, шуруповерт;
• саморезы, шурупы;
• металлические уголки;
• антисептическое средство;
• утеплитель;
• бруски.

Устройство перегородок

В начале работы нужно составить чертеж будущей постройки — это облегчит дальнейшие действия. Желательно на чертеже указать все точные размеры.

Самый лучший вариант для установки деревянной перегородки своими руками — когда она монтируется на черновой пол, а не на финишное покрытие. Если есть возможность, необходимо избавиться от финишного покрытия. В этом случае видны все лаги, которые при необходимости нужно исправить для более прочной конструкции.

Если в комнате высокий потолок, то и конструкция будет тяжелой. Для улучшения устойчивости необходимо укрепить основание дополнительной балкой.

Проведите разметку комнаты. Для этого протяните шнур, по длине которого будут крепиться направляющие. Для более удобного размещения крепление следует начинать с потолка, затем на полу и только потом на стенах, так конструкция будет прочнее. Ребра каркаса нужно устанавливать такого же размера, как и листы обшивки.

Перегородка из деревянных поддонов

После монтажа каркаса все материалы следует обработать антисептической пропиткой, чтобы защитить дерево от пересыхания, быстрого воспламенения и обеспечить влагостойкость.

Пространство внутренней перегородки следует заполнить утеплителем и только потом начать обшивать, причем лучше всего использовать гипсокартон. По окончании можно покрасить и сделать свой дизайн.

Теперь вы знаете, как можно сделать перегородку в доме своими руками. Ее можно не только сконструировать по своему желанию, но и оформить, как захотите. Другими словами, у вас появится дополнительная комната, которую нужно оформлять.

Еще статьи по этой теме:

Возведение каркасного дома своими руками: пошаговая инструкция и материалы

Делаем деревянные качели для дачи своими руками

Какими бывают перегородки в деревянном доме

Во время перепланировки возникает необходимость разделить большое помещение на отдельные участки, для чего и устанавливают перегородки. Если дом из бруса не имеет внутренней отделки, что не входит в некоторые проекты домов. и сохраняет свою структуру, то при создании перегородки ее гармонично вписывают в интерьер помещения. Это касается как брусовых перегородок, так и каркасных, которые проще в изготовлении. Объединяет все конструкции перегородок одно – необходимость надежного крепления к стенам, полу и потолку. Ведь сами по себе перегородки не обладают нужной жесткостью из-за небольшой толщины, поэтому жесткость им придают несущие стены дома. Существуют следующие виды перегородок, которые применяют в домах из бруса:

Для изготовления таких перегородок используют брус, толщина и текстура которого соответствуют стенам. Это позволяет гармонично вписать такую перегородку в интерьер. Существуют два вида брусовых перегородок. Первые устанавливают между двумя стенами, для вторых сначала делают несущий каркас, а потом заполняют его брусом. Каркас для перегородки создают из доски или бруса и крепят к полу и потолку. Такую конструкцию используют, если необходимо создать не глухую перегородку, а врезать в нее дверь, окно или арочный проем. Если конструкция каркаса получается слишком сложной для использования бруса, то его зашивают вагонкой, ширина и текстура которой соответствует стенам. В этом случае вагонку фиксируют потайным крепежом, благодаря чему перегородку не нужно уродовать гвоздями или саморезами. На брусе каркаса нарезают замок «гребень», а в торцах досок прорезают замок «паз». Благодаря этому брус каркаса связывает все элементы перегородки и придает им необходимую жесткость.

Дощатые перегородки во многом сходны с брусовыми, разница лишь в толщине. Если нет возможности крепить доски в несущей стене, то этот тип перегородок используют там, где допустимо отличие рисунка стен и перегородки. Преимущество дощатых перегородок в невысокой стоимости материалов, поэтому их используют в санузлах и различных подсобных помещениях. В этом случае каркас образуют две расположенные рядом вертикальные доски, которые крепят к стенам или полу и потолку. Также допустимо устанавливать доски каркаса горизонтально. Затем между ними вставляют облицовочные доски. Также каркас можно изготовить из одной доски и зашить с одной или двух сторон облицовочными досками, устанавливая их под углом 90°. Облицовочные доски крепят с помощью гвоздей и саморезов. Также каркас можно изготовить из бруса толщиной в 2–3 раза большей, чем у доски. В этом случае в брусе прорезают паз доски вставляют в него. Такой каркас делают как в вертикальном, так и горизонтальном исполнении. Использование этого типа каркаса позволяет врезать в перегородку двери, окна и различные проемы. Для облицовки используют строганую доску, боковые грани которой обработаны для создания замка «паз-гребень». Такая конфигурация исключает появление щелей в результате усушки досок.

Монтаж

В принципе, межкомнатные перегородки из бруса в деревянном доме ставятся довольно легко и быстро, особенно если у мастера есть элементарный опыт работы со столярными инструментами. Порядок работы логичен и прост:

1. Подбирается брус согласно размерам помещения, которое будет отгораживаться. Профиль может немного отличаться от профиля того материала, с которого собраны стены;
2. Брус лучше положить на лагу, так надежнее. Поэтому заранее следует произвести расчет опоры пола так, чтобы лага попала в нужное место;
3. Пришел черед крепить все к стене. Есть два основных способа, как это сделать. Для первого делается запил в стенах, для второго способа запил не нужен. На стене, с помощью карандаша и строительного уровня рисуется вертикальная линия по одному краю места расположения бруса, потом по второму. Потом делается аккуратный запил, в который и вставляется брус. Если мастерства для того, чтобы сделать ровный запил в срубе, не хватает, можно обойтись более простым способом. В таком случае каждый лист крепится к стене гвоздем, забитым наискосок;
4. Если в стене намечен проем под дверь, следует не забывать о том, чтобы оставить место для верхних соединительных брусков.

Вот так примерно делается стена в деревянном доме. Посмотрите, как сделать перегородку из бруса на видео. Поскольку описание довольно общее, следует запомнить некоторые нюансы сборки конструкции:

Нижний брусок прибивается к лагу длинными гвоздями, например, длиной 200 мм. На него следует уложить гидроизоляцию, чтобы уберечь верхнюю часть конструкции от разрушения под воздействием воды. Рекомендуется также нижний брусок брать из дерева с хорошей устойчивостью к воздействию воды.

Джутовое волокно, уложенное между брусками, улучшит теплоизоляцию и шумоизоляцию

Особенно важно помнить о теплоизоляции тогда, когда перегородка монтируется в бане.
Применение нагелей из дерева или металла сделает конструкцию более прочной. Нагеля устанавливают в шахматном порядке, на расстоянии до пятнадцати сантиметров от углов стен.
После завершения монтажа все следует отшлифовать и покрыть антисептиком

Эту операцию лучше одновременно для всех стен. Если речь идет о перегородке в деревянном доме, конечно.

Каркас

Сделать перегородки в доме из бруса можно не только укладывая довольно толстые бруски. Существуют и другие конструкции, например, каркасная перегородка, как на фото. Каркас тоже можно соорудить минимум двумя способами.

Если перегородка делается в квартире, стены которой не обязательно деревянные, можно воспользоваться заранее изготовленным каркасом из бруса. Его останется только прикрепить к стенам, к потолку и к полу, например, с помощью дюбелей.

Если каркас перегородки из бруса устанавливается в срубе, ее можно собрать на месте. Для этого надо для начала разметить стены, потолок и пол по месту, к которому будет крепиться конструкция. Потом по разметке длинными саморезами крепятся бруски, которые послужат основой каркаса. Когда они закреплены, останется собрать остальное. В качестве крепежного материала рекомендуется использовать металлические уголки с отверстиями под шурупы.

Для того, чтобы в квартире сохранялось тепло, пустые места в каркасе следует заполнить пенопластом, минеральной ватой или другим утеплителем.

В бане тоже можно установить каркасную перегородку, помня о том, что там высокая температура и не должно быть находящихся на поверхности металлических деталей.

Межкомнатные перегородки из бруса представляют собой выгодную конструкцию, с хорошей функциональностью и долговечностью, как видно на фото. Но для того, чтобы стенки служили долго и надежно, следует не забывать о том, что неаккуратно и небрежно установленная и собранная межкомнатная перегородка из бруса своими руками долго служить не будут. Невнимательность к рекомендациям опытных мастеров и к требованиям инструкций и нормативов приведет к эффекту, противоположному ожидаемому.

Монтаж каркасной перегородки

Ниже будет описан процесс создания каркасной перегородки из дерева для зонирования своими руками.

Суть такой конструкции состоит в создании обвязки, в роли которой выступает брус

Выбор размеров этого важного элемента зависят от габаритов будущей конструкции.Как делать деревянные перегородки без специального инструмента? Это риторический вопрос, ответ на который всем известен

Итак, для этого дела необходимо подготовить:уровень и отвес для регулирования ровности конструкции;карандаш для прорисовывания отметок;дрель/шуруповерт и молоток;Пила для резки дерева;отвертка;саморезы/шурупы/дюбели/гвозди;уголки для закрепления стоек;деревянные бруски.Когда все элементы этого списка находятся под рукой, можно выполнять монтаж деревянных перегородок своими руками, вернее, знакомиться с этим процессом.Лучше всего выполнять монтаж на черновой пол, поскольку все лаги будут, как на ладони.Для монтажа направляющих можно выбирать любое направление (вдоль/поперек балок).В случае с высокими комнатами встает необходимость в установке дополнительной балки, которая заберет на себя часть веса конструкции.Каждый этап должен сопровождаться использованием уровня и отвеса. Лучше лишний раз перепроверить, чем переделывать всю конструкцию.Перегородка из деревянных реек своими руками на втором этаже частного дома должна быть легкой.Подготавливаем и размечаем площадку для работы. Натягиваем шнур, который будет обозначать линию для расположения направляющих.В основании конструкции располагается брус на балке и ригеле.Через 40-60 см устанавливаются стойки, для крепления нужно использовать саморезы и уголки из металла.Конструкция тщательно обрабатывается специальными пропитками, которые не позволят дереву пересыхать и портиться от воздействия вредных микроорганизмов.Между брусьями располагается звукоизоляция.В районе стыков монтируется сетка.Конструкция выстраивается не до самого потолка, необходимо оставлять расстояние около 10 см.

В этой области располагаются брусья и волокно грубой структуры.Модными, удобными и компактными являются раздвижные каркасные перегородки. В этом случае устройство деревянн

Деревянные межкомнатные перегородки

Межкомнатные перегородки, сделанные целиком или частично из дерева, могут существенно экономить бюджет строительства, если материал для них имеется, или был припасен для других целей и не использован. По сравнению с гипсокартонной обшивкой, существенным плюсом окажется более высокая прочность и устойчивость к влаге.

Рассмотрим типичные конструкции деревянных межкомнатных перегородок, в том числе и звукоизоляционную, не уступающую по уровню звукоизоляции стене в целый кирпич.



Каркасная конструкция

Чаще из дерева делают перегородку каркасной конструкции, где каркас обшивается листовым материалом или досками.

Например, используется брус 40х50 мм для каркаса и по 10 мм обшивка, — итого: не более 70 мм толщина. Это важно в стесненных условиях.

• Толщина используемого бруса (досок) – 50 – 70 мм, ширина – 30 – 40 мм.
• Расстояние между вертикальными брусами – 600 мм, — кратность для размеров панелей.
• Горизонтальные распорки между брусами устанавливаются при высоте более 2,0 метра, а если выше 2,6 метра, то ставятся 2 шт.  Они располагаются в шахматном порядке по длине перегородки, каждая последующая выше/ниже на 200 – 300мм.

Варианты отшивки

Обшивка деревянного каркаса может выполнятся гипсокартоном или другими плитами, или досками.  В случае вертикального расположения вагонки, горизонтальные распорки располагаются с шагом 600 мм. Для доски 15 – 30мм достаточно одной – двух дополнительных распорок. А толстые доски свыше 30 мм могут связываться лишь у пола и потолка, но они также должны устанавливаться шип-паз. Из них можно сделать однослойную дощатую перемычку.

Рекомендации по предназначению обшивок:

• Простая обшивка под обклейку и покраску – листы гипсокартона.
• Оригинальная перегородка – вертикально расположенная вагонка светлых тонов.
• Прочная отшивка под навеску гарнитура – доски 30 – 40 мм.

Не рекомендуются ДСП, ОСП из-за выделения формальдегида, кроме дорогих экологичных образцов.



Как делается деревянная перегородка коробчатого типа

Каркасная (коробчатая) конструкция возводится за один день при условии наличия материалов и инструментов. Лучше воспользоваться дисковой пилой, нужны также удобные козлы и др.

• Делается разметка перегородки на потолке. От нее, с помощью отвеса, определяется положение зеркальной черты на полу, а также на стенах.
• На потолке, полу и стенах закрепляется (наклеивается) демпферная полоса толщиной не менее 10 мм и шириной — по брусу, для уменьшения передачи вибраций и обеспечения податливости при сдвижении несущих конструкций.
• Оконтуривающие брусы по периметру на подложке закрепляются шурупами (дюбелями) с шагом 30 см без значительного прижима.



Установка обрешетки

Вертикальные брусы каркаса закрепляются шурупами, вкрученными «накосую» длиной 100 мм. Для определения точной длины брусьев удобно воспользоваться смерками – двумя брусьями. Обрезка ведется дисковой пилой.

При их установке удобно воспользоваться мерным брусом, например, длиной 46 см, который определит расстояние между ними. Он кладется на верхний или нижний брус, к нему прижимается устанавливаемый вертикальный и закрепляется шурупом.

Также и положение горизонтальных распорок удобней определять мерными стойками, приложенными к вертикальным брусам.



Отделочные материалы

Листы гипсокартона, или другая обшивка не должны соприкасаться непосредственно с несущими конструкциями, оставляется зазор 1 см по периметру, который закладывается войлоком, паклей, герметиком. Закрывается плинтусом.

Шаг закрепления листов шурупами – 25 см.

Штукатурка по краям листов выполняется с использованием штукатурной сеточки, так как обшивка может крошиться.

Обшивка перегородки другими материалами ведется по своим известным технологиям.

Закладка пустот внутри перегородки обычно выполняется минеральной ватой толщиной 5 см , чтобы конструкция не резонировала. Но обычная (не экологичная) вата должна быть герметично закрыта. Поэтому рекомендуется каркас с ватой дополнительно закрыть пароизоляционной мембраной на степлер.



Технология возведения деревянной перемычки на видео

Представленный ролик пояснит как сделать деревянную перегородку, в чем особенность конструкции.



Конструкция звукоизоляционной перегородки

Дерево хорошо проводит звук, поэтому деревянная межкомнатная перегородка иногда не приемлема. Но решить вопрос  можно  создав конструкцию с двумя раздельными каркасами внутри, в целом чуть шире, дороже, но с отличными звукоизоляционными качествами.

По периметру устанавливается на толстой демпферной ленте по два бруса на расстоянии 20 мм друг от друга, каждый шириной, например 50 мм.

По каждой стороне перегородки устанавливается каркас из брусьев 50 мм. Элементы каждого каркаса располагаются не напротив друг-друга, а со сдвигом на 30 см.

Конструкция закладывается минеральной ватой 50 мм. Таким образом между каркасами возникает полоса вставленной звукоизоляционной (плотной) ваты из минеральных волокон, толщиной не менее 50 мм. Конструкция полностью зашивается пароизолятором.

Варианты звукоизоляции на обычном каркасе с подкладкой под обшивку мягких подложек или их последующей обклейкой чем-то… особого эффекта не дают.

Особенности межкомнатной перегородки в деревянном доме

Деревянный дом дает усадку значительную и длительное время. Лишь по прошествии 5 лет можно говорить о некоторой стабилизации. Поэтому конструкция обычной  перегородки дополняется более ширококими до 2 см подкладками по бокам, настолько же увеличенными зазорами между отшивкой и полом и стенами. А также – легко сминаемой (уменьшаемой высоты) верхней частью, высотой 5 – 15 см. В самом простейшем исполнении – это борта из войлока, который периодически подрезается. Или складывающийся короб на направляющих штырях — типичная особенность деревянного дома…. На видео представлена конструкция таких перегородок в доме из дерева.



видео-инструкция как сделать своими руками, особенности устройства, цена, фото

Все фото из статьи

Как правило, межкомнатные перегородки возводятся в процессе строительства дома, однако, потребность в них также может появиться при зонировании или перепланировке жилья. Проще всего сделать такие стенки из дерева, однако, чтобы конструкция получилась прочной и долговечной, предварительно необходимо ознакомиться с некоторыми нюансами этой работы. Поэтому далее мы подробно рассмотрим, как сделать деревянные межкомнатные перегородки своими руками.

Изготовление межкомнатной перегородки

Общие сведения

Деревянные перегородки являются отличным способом для трансформации жилого пространства в доме или даже квартире.

Причем они обладают рядом положительных качеств:

• Имеют незначительный вес, особенно это касается каркасных конструкций, в результате чего не требуется усиления перекрытий.
• Легко изготавливаются.
• Цена древесины вполне доступная.
• Позволяют использовать практически любой отделочный материал.
• В случае поломки несложно отремонтировать.
• Древесина, из которой выполняется стенка, является экологически чистым материалом.

Из недостатков такого решения можно выделить лишь необходимость обработки древесины защитными составами (антисептиками), а также антипиренами, предотвращающими ее возгорание. Кроме того, деревянные стенки нуждаются в шумоизоляции, так как древесина сама по себе является хорошим проводником звука.

Защитная пропитка для древесины

Основные требования

Межкомнатные перегородки, как и любые другие строительные конструкции, должны соответствовать определенным требованиям:

• Устойчивость, так как от этого зависит безопасность жильцов.
• Отсутствие щелей на стыках поверхностей.
• Пожаробезопасность.
• Хорошие шумоизоляционные свойства.

Чтобы конструкция обладала всеми этими качествами, необходимо соблюдать определенную технологию ее изготовления, с которой мы ознакомимся ниже.

Схема каркасной конструкции перегородки

Виды конструкций

По типу конструкции перегородки бывают двух видов:

Тип конструкции	Особенности
Каркасные	В качестве основы такой конструкции обычно применяется брус, который впоследствии зашивается листовым материалом, к примеру, ДСП или фанерой. При этом пространство внутри перегородки заполняется шумоизоляционным материалом, таким как минеральная вата, эковата и пр. Каркасные перегородки обычно устанавливаются в уже построенных домах.
Дощатые	Выполняются из сплошных досок, которые закрепляются на направляющих. Такая конструкция также может быть установлена в построенном доме.
Сплошные	Эти перегородки устанавливают в процессе возведения наружных стен. Они представляют собой уложенные друг на друга деревянные бревна или брусья, которые врезаются в несущую стену. Как правило, сплошные перегородки межкомнатные в деревянном доме выполняются из более тонкого бруса, чем несущие стены.

Ниже рассмотрим устройство межкомнатных перегородок в деревянном доме первыми двумя способами.

Совет!
Альтернативой деревянным перегородкам являются межкомнатные стенки из гипсокартона, выполненные на основе каркаса из алюминиевого профиля.
Такая конструкция весит еще меньше, чем деревянная.
Единственный ее недостаток заключается в хрупкости гипсокартона и неустойчивости к влаге.

Изготовление каркасной перегородки

Каркасные перегородки

Материалы

Для строительства межкомнатной стенки понадобится брус сечением 70х100 мм. Правда, его можно заменить досками шириной 100 мм. В этом случае конструкция получится более легкая.

Кроме того следует подготовить минеральные маты или другой подходящий материал для заполнения пространства внутри стенки. Также надо приобрести пропитку для обработки древесины, которая должна обладать свойствами антисептика и антипирена.

Обратите внимание!
Для выполнения перегородки можно использовать любую древесину.
Единственное на что необходимо обратить внимание – это ее влажность и отсутствие трещин.
Брус или доски обязательно должны быть высушенными и при этом без видимых дефектов.

Шумоизоляционный материал

Подготовка проекта

Прежде чем приступить к изготовлению конструкции, следует подготовить ее проект. Для этого предварительно нужно определиться с основными размерами будущей стенки. Если она будет содержать дверной проем, то его параметры также необходимо указать на бумаге.

Кроме того, чертеж стенки должен описывать основные элементы каркаса, причем их размеры необходимо указать в миллиметрах. Наличие такого проекта значительно упростит работу и позволит правильно подготовить все детали будущей стенки.

Обратите внимание!
Заниматься установкой межкомнатных перегородок в деревянном доме можно только после того, как он даст усадку.
На это может потребоваться до двух лет.

Монтаж каркаса

Монтаж

Инструкция по изготовлению каркасной перегородки выглядит следующим образом:

• Работа начинается с подготовки поверхности пола на участке, где планируется установить стенку. При необходимости ее следует выровнять и очистить от любых загрязнений.
• После этого нарезаются деревянные детали будущей конструкции согласно проекту и обрабатываются защитным составом.
• Затем выполняется разметка, по которой укладывается брус основание. Зафиксировать его можно при помощи длинных саморезов. Единственное, предварительно нужно просверлить под них отверстия.
• Далее к брусу основания крепятся вертикальные стойки. Зафиксировать их можно при помощи металлических уголков и саморезов. Шаг между стойками должен составлять около 60 см.

Пример соединения элементов каркаса металлическими уголками

• Все стойки соединяются между собой двумя-тремя поясами обвязки, выполненной брусками такого же сечения, как и вертикальные стойки. При этом между ними и потолком должно оставаться некоторое расстояние (около 10 см).
• В месте расположения дверного проема выполняется дверная коробка. Она представляет собой те же стойки, установленные на определенном расстоянии друг от друга, между которыми сверху крепится перемычка. Последняя служит ограничителем высоты дверного проема.
• Затем одна сторона каркаса зашивается ДСП, вагонкой, фанерой или любым другим подобным материалом.
• Далее в пространство в стенке укладывается минеральная вата, которая выполняет функцию шумоизоляции. При необходимости в перегородке можно проложить коммуникации, к примеру, электропроводку.
• В завершение работы обшивается вторая сторона каркаса, после чего выполняется отделка конструкции. При этом пространство между потолком и стенкой заполняется волокнистым материалом.

Совет!
Внутри каркасной стены можно расположить электропроводку или любые другие коммуникации.

На этом процесс сборки каркасной межкомнатной перегородки завершен.

Варианты конструкций дощатых перегородок

Изготовление дощатой перегородки

Теперь рассмотрим, как делаются межкомнатные перегородки в деревянном доме своими руками дощатого типа. Следует отметить, что они применяются реже, так как больше весят, к тому же доски стоят довольно дорого. Однако, такая конструкция получается более прочной, чем каркасная, что является важным ее преимуществом.

Основным материалом такой перегородки служат доски толщиной 40-50 мм. Ширина при этом может быть любой. Кроме того, понадобятся направляющие, в качестве которых можно использовать брус сечением 50х50 мм.

На фото – доски для перегородки 40х150 мм

Процесс монтажа стенки выглядит так:

• Как и в предыдущем случае начинать работу нужно с подготовки основания и нанесения разметки.
• Затем к потолку крепятся верхние направляющие. Желательно, чтобы они фиксировались не только к щитам потолка, но и балкам перекрытия. Следует отметить, что расстояние между рейками определяет ширину будущей стенки.
• К верхним направляющим нужно прикрепить отвесы и нанести на пол разметку.
• Далее по разметке к полу крепятся нижние направляющие. На этом этапе крайне важно, чтобы они располагались строго под верхними рейками, так как от этого зависит вертикальность будущей перегородки.
• После этого к верхним и нижним направляющим при помощи саморезов крепятся доски. Таким способом зашивается одна сторона стенки.
• Затем точно также зашивается вторая сторона перегородки, и при этом между досками укладывается шумоизоляционный материал.

Вот, собственно, и вся основная информация о том, как сделать межкомнатные перегородки в деревянном доме или даже обычной квартире.

Вывод

Деревянные межкомнатные перегородки являются простым и доступным способом разграничения пространства жилья. Единственное, чтобы они качественно справлялись со всеми возложенными на них функциями, в процессе их изготовления необходимо придерживаться описанной выше технологии.

С дополнительно полезной информацией по озвученной выше теме можно ознакомиться из видео в этой статье.

Каркасные стены в доме из клееного бруса

Этот вид перегородок самый дешевый, выполняется он просто и быстро. Сам каркас сооружается из деревянных брусков 50 на 100 мм. Это вертикальные опоры. Для щитов используют доски 4 на 15 см.

Каркасно-щитовые перегородки бывают двухслойные и трехслойные. Это означает, что для закрытия каркаса доски укладывают вертикально в два слоя, при этом не должно образовываться сквозных щелей, поэтому доски располагают в шахматном порядке.

При наличии третьего слоя, его укладывают горизонтально. Щиты фиксируют в пазы, которые находятся в потолке и полу. Для крепежа используют обычные гвозди. Для таких перегородок обязательна звукоизоляция. Поэтому в каркас между щитами устанавливается любой шумопоглощающий материал (пенопласт, минеральная вата, картон). Завершающий этап возведения каркасно-щитовых стен — отделка. Щиты штукатурят в два слоя, либо обшивают листами ДСП или гипсокартона.

Стоит сказать несколько слов о таком преимуществе каркасных перегородок, как скрытый монтаж трубопровода и электропроводки. Используют пластиковые или металлические трубы, которые надежно защищены от появления коррозии. Заранее важно разметить местоположение трубопровода и дополнительно усилить это место. Для этого добавляют вертикальные балки. Электропроводку размещают внутри каркаса в специальных гофрах.

Важно выбирать огнестойкий утеплитель, тогда электропровод можно прокладывать прямо внутри утеплительного материала. В местах электрических розеток также проводят дополнительное усиление каркаса.

Любой обивочный материал крепят к каркасу шурупами. Шляпки крепежа утапливают в стену на 0.5 мм. После поверхность шпаклюют.

В деревянном доме из клееного бруса перегородки обшивают вагонкой. Их крепят скрытым способом, начиная от пола и двигаясь вверх. Готовую стену обрабатывают специальными гидроизоляционными составами и огнебиозащитой Листы ДВП, гипсокартон или фанеру отделывают декоративной штукатуркой или оклеивают обоями.

Деревянные каркасные перегородки

Старые дома времен Сталина или даже ранее состояли из наружных, несущих стен и деревянных каркасных перегородок, который состоял из увесистых брусьев, надежной плотной дранки и хорошего слоя штукатурки. С такими системами знакомо большинство представителей солидного возраста.

Это был дин из самых простых в установке, но надежных, трудоемких способов разделить комнаты стационарными перегородками. Такие разделители не поддавались огню, отлично сохраняли звуконепроницаемость. На них можно было вешать полочки, раковины и т. д.

В наше время технологии вековой давности очень дорого стоят, к тому же, поэтапное возведение таких простенков займет много времени. Сейчас любую конструкции последних разработок можно собрать за считанные часы и вполне бюджетно.

Важно знать, что простенки из дерева запрещены в трех типах помещений:

• жилые высотки,
• офисы и бизнес-центры,
• общественные места с большим потоком людей.

В вышеперечисленных помещениях запрещено использовать дерево по противопожарной безопасности. Как правило, дерево используется для частных домов и помещений с небольшим проходом людей.

Типы деревянных каркасных перегородок

В принципе и видов то всего два: каркасные и щитовые категории.

Каркасные

Этот тип может быть любой конфигурации. Главное – это наполнение такой перегородки в воздушном пространстве между стенами из шумоизоляции, звукоизоляции и теплоизоляции. Иногда устанавливают такие системы даже в помещениях с повышенной влажностью, а находящаяся внутри конструкции изолирующая влажность пленка помогает сохранить материалам прекрасный вид. Далее такие каркасные перегородки в брусовом доме можно обшить гипсокартоном или плиткой, пластиком или OSB, обклеить обоями или украсить вагонкой.

Щитовые

Щит представляет собой несколько одинаковых дощечек толщиной 4-5 см, угол при установке должен быть ровно 90 градусов. По старинке такой щит вставляют между двумя балками потолочной и напольной. Имеющийся каркас обшивают по желанию пластиком или МДФ панелями, гипсокартоном, а некоторые просто штукатурят и наносят обои.

Способы оформления деревянных каркасных перегородок

Следует помнить, какой бы способ украшения не был избран, на такую перегородку легко можно крепить подвесной телевизор, полку для микроволновой печи или даже раковину. Ее прочность исчисляется в 40 кг на 1 метр квадратный. Также можно повесить зеркало, в особенности, если деревянные каркасные перегородки будут разделять гостиную и коридор. При выходе из дома каждый любит посмотреть на свое отражение.

Монтаж каркасных перегородок весьма трудоемкий процесс, но их преобладающие качества оправдываются. Ведь в стеклянной перегородке невозможно скрыть провода или встроить в них розетку.

Сопутствующие услуги
