Какие трубы для водяного теплого пола лучше? Сравниваем 4 варианта!

При монтаже теплых полов часто возникает вопрос какие трубы для водяного теплого пола лучше? Ведь для качественной службы полов помимо правильного выбора способа укладки, важно выбрать материал, из которого трубы сделаны. Чаще всего для этих целей используются медные, металлопластиковые, трубы из сшитого полиэтилена (PEX-трубы) и гофрированная нержавеющая труба. Каждый тип труб имеет свои особенности и недостатки. О них и поговорим далее.

Трубы из меди для теплого пола

Безусловно, отвечая на вопрос какие трубы для водяного теплого пола лучше — медные трубы будут считаться наилучшим вариантом. Медь долговечна (прослужит не один десяток лет), имеет высокую теплопроводность, а значит и теплоотдачу, что является решающим значением для теплого пола. Но существует несколько недостатков. Наверное, главный из них, который может сыграть не в пользу выбора меди – это цена. Медные трубы значительно дороже труб из других материалов. Кроме того, из-за сложностей в монтаже, произвести укладку медного пола может только специалист с профессиональным оборудованием. Что также повышает итоговую стоимость пола.

Металлопластиковые трубы для теплого пола

Металлопластиковые трубы – один из самых популярных на данный момент способ укладки теплых полов. Они устойчивы к коррозии, легки в монтаже, их можно укладывать без соединений. Из-за высокой пластичности труб их можно монтировать в помещениях нестандартной формы. Трубы из металлопластика не требуют специального оборудования, поэтому их можно укладывать самостоятельно. Единственное, стоит обратить внимание на монтаж фитингов. Здесь есть свои нюансы. Неправильный или неаккуратный монтаж фитингов может привести к утечке и даже разрыву трубы. Ну и конечно, цена. В финансовом плане, металлопластиковые трубы также являются привлекательным выбором. Отвечая на вопрос, какие трубы для водяного теплого пола лучше в качестве монтажа, то ответ, безусловно, металлопластиковые.

Трубы из сшитого полиэтилена (PEX) для теплого пола

PEX-трубы отличаются особой мягкостью и эластичностью. Они износостойки и прочны. Поставляются в больших бухтах до 600 метров. За счет этого, их можно укладывать единой линией без спайки и дополнительных креплений, что устраняет риск утечки или механических повреждений при монтаже. Долговечны – срок службы до 50 лет. Обладают высокой температурной устойчивостью без потери срока службы. Выдерживают температуру до +95°C. Кроме того, такую трубу можно заливать бетоном. Единственный минус – из-за своей эластичности их необходимо фиксировать к полу дополнительными хомутами чтобы избежать размотки. Если отвечать на вопрос какая труба для водяного теплого пола лучше или оптимальна в плане цены и качества, то здесь будет лидером сшитый полиэтилен.

Используется два вида PEX-труб:

PEX-A (пероксидная сшивка). Технология, которая применяется при сшивании этого типа полиэтиленовых труб обеспечивает равномерную и высокую степень сшивки, что приводит к уникальным по прочности качествам. Это делает трубу долговечной, особенно в местах соединения с фитингами. PEX-A экологически чистый материал.

PEX-B (силанольная сшивка). Менее затратный метод сшивки. В отличии от PEX-A, после экструзии степень сшивки не превышает 15%, что требует дополнительной термической обработки на высокой температуре для увеличения степени сшивки. Является менее экологичным материалом. Стоимость PEX-B ниже стоимости PEX-A.

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Диаметр трубы теплого пола

Когда вы определились с трубой теплого пола, настало время подобрать нужный диаметр. Чаще всего используют 2 диаметра: 16 и 20. Использовать большие диаметры не имеет смысла.

В большинстве случаев Вам за глаза хватит 16 диаметра трубы теплого пола. В 90% случаев он проходит по теплотехническим характеристикам. Плюс ко всему с ним очень удобно работать.

Трубы 20 диаметра вы так же можете использовать, учитывая немного увеличенный шаг укладки и сложность в сгибании трубы.

Шаг укладки трубы теплого пола

В идеальном случае, шаг укладки трубы нужно рассчитывать при помощи специальных теплорасчетных программ. Используя их, вы точно не ошибетесь. Но если такой возможности у Вас нет, то следует взять за основу следующие данные:

Основную зону теплого пола следует укладывать шагом 150 мм
Краевые зоны (зоны с наружными стенами) следует усиливать и укладывать с шагом 100 мм. Размер краевой зоны примерно 1 метр от стены.

Расчет трубы теплого пола

Рассчитать длину трубы водяного теплого пола довольно просто. Для этого предусмотрены табличные значения. Как видно ниже, для каждого шага дана информация по количеству труб, расходуемых на один квадратный метр.

Значения эти весьма точные. Но на всякий случай стоит брать 10% запас, чтобы не ошибиться при покупке.

После того, как вы определитесь, сколько квадратных метров у вас смонтировано 10, 15 и 20 шагом, вам останется просто перемножить количество на табличные значения

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

PEX трубы для теплого пола

Сейчас на рынке представлены два вида труб: PEX и PE-RT. PEX – это сшитый молекулярным способом полиэтилен. Различают несколько методов сшивок: PEX-A, PEX-B, PEX-C и PEX-AL-PEX. Первые три вида по сути слабо чем отличаются друг друга. Но вот четвертый вид сшивки – это популярная по сей день металлопластиковая труба.

Нет чрезвычайно большой разницы, какой вариант выбрать. Обращайте внимание на производителя и на то, насколько хорошо он себя зарекомендовал.

Итог

Медная труба для водяного теплого пола — лучший выбор. Но она дорогая, как и в стоимости, так и в монтаже.

Оптимальные варианты — металлопластиковые трубы и трубы из сшитого полиэтилена. Одни лучше гнутся, другие чуть дешевле.

Так же мы проверили несколько труб теплого пола на излом. Вот что получилось:

Читайте так же:

Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор

Система напольного водяного отопления, за последние годы, вышла в лидеры по сравнению с радиаторным и другим отоплением в частном и загородном строительстве.

Многие водяной теплый пол стали применять в качестве основного и единственного отопления в частном загородном доме. О качестве труб, материалах из которых они производятся задумываются не только заказчики, но и люди самостоятельно монтирующие такую систему.

Какие трубы лучше выбрать для водяного теплого пола — обзор материалов и производителей

Основная информация о трубах как для теплого пола, так и для других систем (отопление и водоснабжение) которую нужно знать — это производитель трубы и страна производства. Так как не важно из какого материала произведена труба, если она произведена не по технологии, с экономией на качестве исходного сырья и контроле качества, такая труба прослужит не долго. И как и в других продуктах, хорошая труба для теплого пола — не может стоить дешево.

Основные свойства и параметры труб используемых в напольном и панельном отоплении

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа.

Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

Рабочая температура теплоносителя
Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов — относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго. Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.
Максимальное давление
В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
Материал из которого произведена труба
Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Какой материал больше подходит для труб теплого пола

Металлопластиковые трубы

Металлопластиковые трубы — первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола. Если смотреть в разрезе — такая труба состоит из двух полимерных слоев, между которыми находится слой алюминиевой фольги толщиной 0,2 миллиметра или более. Наиболее известная труба для теплого пола — труба Henco. Последнее время не сильно пользуется популярностью, т.к. стоимость трубы достаточно высока. За счет применения сшитого полиэтилена PEX и качественного клея для склейки слоев.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого

полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким, поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу — лучше остановиться на европейских производителях

Uponor (PE-RT/AL/PE-RT) Германия
SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
APE, STOUT (PEXb/Al/PEXb) Италия (Один из лучший вариантов цена-качество)
COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
Valtec, Altstream и др. Россия-Китай

Трубы из сшитого полиэтилена

Сшитый полиэтилен — наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки — трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы — низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут.

, что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена — наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: » При «заломе», испорченный участок трубы должен быть удален».)

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)
STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО
SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)

Термостойкий полиэтилен PE-RT

Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом. Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.

Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.

BioPipe (PERT) Россия
Royal Thermo 16×2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством

Трубы из нержавеющей стали и меди

Данные виды труб в монтаже теплых полов практически не используются, и основные причины — высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу), необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.

Выводы

Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи «Made in …». Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т. к. реально трубу производят в Китае, а реальная родина бренда — Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую — решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне «сшивки» сшитого полиэтилена.

Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:

Сшитый полиэтилен PEXa с антидиффузным слоем
Металлопластик со внутренним слоем PE-RT
Сшитый полиэтилен PEXb,c
Термостойкий полиэтилен PE-RT

какие лучше, диаметр шланга для водяного отопления, какую лучше использовать, из каких труб делают

Содержание:

Теплые полы уже давно с успехом используются для отопления помещений в качестве основного, дополнительного или альтернативного источника тепла. Такие конструкции позволяют сделать пребывание в доме комфортным и уютным. В данном материале расскажем о том, из каких труб делают теплые водяные полы, будь то автономная система или комбинированная схема с установкой основных радиаторов.

На что обращать внимание при выборе труб

Водяное отопление пола является более трудозатратным в процессе укладки, чем, скажем электрическое. Однако с экономической точки зрения, в долгосрочной перспективе оно будет намного выгоднее. Чтобы система функционировала корректно – важно грамотно ее спроектировать, выбрать качественные расходники и произвести укладку с учетом всех нормативов.

В процессе эксплуатации теплоноситель в трубах не будет прогреваться более 30-50 ℃, так что помещение будет отапливаться равномерно и постепенно. При этом затраты на отопление сократятся на 20-30 %.

Чтобы определиться, какие лучше трубы для теплого пола, обратите внимание на такие характеристики:

уровень теплопроводности;
срок эксплуатации и прочность;
условия использования;
тонкости укладки;
соответствие качества продукта его цене;
деловая репутация изготовителя.

Изготавливают трубы для теплого водяного пола из самых разных материалов – полипропилена, металлопластика, меди и прочих. Как правило, внешнее сечение их колеблется в пределах 16-18 мм.

Обратите внимание, что для монтажа теплого пола важно приобретать трубы именно для отопления, а не водопроводные. Обращать внимание стоит на товары от проверенных производителей, а продукция в торговые точки должна поставляться со всеми сертификатами качества. Эти документы можно потребовать у продавца.

Поскольку смонтированную систему отремонтировать будет очень сложно, шланг для теплого пола должен быть достаточно долговечным и прочным. Оптимальным вариантом для отопления считаются трубы из сшитого полиэтилена (детальнее: «Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками»).

Характеристика труб из различных материалов

Чтобы помочь потребителям определиться, какую трубу лучше использовать для теплого пола, рассмотрим основные показатели наиболее востребованных материалов.

Чаще всего используются трубы из меди, полипропилена, металлопластика и сшитого полиэтилена.

Изделия из меди

Медь до сих пор активно используется для производства отопительных труб, поскольку отличается высокой долговечностью. Этот материал отличается антибактериальными свойствами и устойчивостью к окислению. Кроме того, медные изделия могут эксплуатироваться при температурах в пределах от -100 до +250 ℃ и довольно устойчивы к механическим нагрузкам.

При условии, что укладка медных труб для пола с водяным отоплением была выполнена правильно, такая система способна функционировать в течение порядка 50 лет без угрозы расплавления, деформации или трещин. Несмотря на высокую стоимость медных трубных изделий, в долгосрочной перспективе такие затраты окупятся с лихвой.

Тем не менее, есть у медных труб и некоторые недостатки. В частности, они довольно требовательны к жесткости и кислотности воды. В частности при циркуляции носителя со щелочной или кислой средой, система выйдет из строя, по меньшей мере, вдвое быстрее. Читайте также: «Какая труба для теплого пола лучше – виды, характеристики, требования».

Кроме того, желательно не сливать воду из системы слишком часто, а также не комбинировать в одном контуре медные и стальные элементы, поскольку эти металлы имеют различные электрохимические характеристики.

При оборудовании теплого пола из медных труб должны быть использованы крепежи, арматура и соединительные элементы из аналогичного материала. Это увеличивает затраты на монтаж всей системы примерно на 1/3. Кроме того, необходимо будет оплатить работу людей, выполняющих укладку теплых полов.

Тем не менее, соединительные детали – пресс-фитинги, отличаются высокой прочностью, так что можно не сомневаться в надежности и долговечности функционирования всей системы. Стыковка труб пресс-фитингами выполняется на специальном оборудовании, которое есть в наличии у специалистов, так что без их помощи не обойтись.

Все эти факторы приводят к тому, что результирующая стоимость обустройства теплого пола из медных труб обходится потребителям достаточно дорого.

Металлопластиковые трубы для водяного пола

Трубы из металлопластика стоят намного дешевле, чем медные, поэтому они пользуются заслуженной популярностью.

Среди преимуществ таких изделий можно назвать:

высокая сопротивляемость окислению;
долгий срок эксплуатации – порядка 50 лет, равно как и медных;
небольшая масса – благодаря этому трубы удобно транспортировать и укладывать;
экологичность – полимерные материалы не вступают в реакцию с примесями, находящимися в теплоносителе;
звукоизоляция – вода, проходящая по трубам, не создает такого сильного шума, как при контакте со сталью.

Строение металлопластиковых труб предполагает наличие нескольких слоев – полимерного материала внутри и снаружи, а также алюминия, придающего материалу крепость. Изнутри поверхность трубы является очень гладкой, так что на стенках не образовывается налет. Кроме того, этот слой защищает алюминий и клеящие материалы от воды.

От того, насколько качественный клей использован для производства труб, будет зависеть их долговечность. Если клей начинает разрушаться, полимерные слои будут отставать, а труба потеряет герметичность. Определить качество клея можно путем прогрева труб до 90-100 ℃ и оценки результата.

В идеале внешний вид изделия на срезе должен остаться прежним. Если же станут отчетливо видны слои материалов, то не стоит останавливать свой выбор на данных изделиях.

Хотя трубы из металлопластика не выдерживают открытого пламени, на обустройство теплого пола это не влияет. В данном случае стоит подумать, какого диаметра выбрать трубу для теплого пола с учетом имеющихся в наличии фитингов. Если их внутреннее сечение будет меньше диаметра трубы, на швах станет образовываться известковый налет (прочитайте: «Какой диаметр трубы для теплого пола лучше использовать – расчет диаметра, в зависимости от материала труб»). Со временем это приведет к подтеканию теплоносителя.

Диапазон рабочих температур для металлопластиковых труб составляет от -10 до 95 ℃. Возможен кратковременный нагрев до 110 ℃. В случае перегрева труба будет безнадежно испорчена.

Обратите внимание, что при монтаже фитингов важно не пережать накидную гайку, чтобы на поверхности трубы не образовался надрез – он может стать причиной протечки. Если вы не имеете навыков подобных работ, лучше доверить укладку теплого пола специалистам.

Трубы для теплого пола из полипропилена

Хотя пластиковые трубы для теплого пола данной категории отличаются низкой ценой, экологичностью и долгим сроком службы, они не отличаются большей популярностью. Дело в том, что они достаточно трудоемки и неудобны при монтаже.

Изделия достаточно плохо гнутся – их радиус изгиба равен 8-9 диаметрам. Например, у сшитого полиэтилена это значение равно 5. Из-за большого радиуса укладку теплого пола выполняют достаточно сложно. Даже если взять минимальный диаметр трубы для теплого водяного пола, равный 16 мм, укладывать их можно с отступом порядка 12,8 см. Уложив нагревательный контур с такими отступами, невозможно добиться достаточной мощности и обогреть помещение качественно. Кроме того, укладка таких труб возможна лишь при температуре окружающей среды не ниже 15 ℃, а в северных регионах это может стать серьезной проблемой.

Стоит отметить, что стыковка полипропиленовых труб производится методом пайки. В результате получается качественное очень надежное соединение, которое не требует больших временных затрат.

Отопительные шланги из сшитого полиэтилена

Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.

Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристика материала, зависит от способа и степени сшивания.

Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.

При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.

Наиболее прочным и качественным является материал, маркированный как PEX-a. Является самым дорогим из всех вариантов сшитого полиэтилена. Более доступный для потребителя и обладающий высокими качественными характеристиками материал – полиэтилен марки PEX-b. Он выполнен силановым способом сшивки.

Рассмотрим основные достоинства такого материала:

Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер. Точное значение можно узнать из технической документации.
PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.

Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее, такие экстремальные нагрузки могут повлиять на срок службы материала.

Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.

Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света. Хотя для теплых полов это неважно.

Стоит отметить, что снаружи трубы покрыты антидиффузным слоем, который защищает их от проникновения кислорода в структуру материала. Чтобы не повредить этот слой, транспортировку и монтаж следует выполнять очень аккуратно.

Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.

Какой материал выбрать? Какие трубы лучше

В зависимости от типа материала, который будет выбран, нужно будет определяться, какой диаметр трубы лучше для теплого пола. Как правило, предпочтение потребителей отдается либо металлопластиковым изделиям, либо PEX-трубам. Причем последний вариант занимает все более прочные позиции на рынке. Читайте также: «Какие трубы использовать для теплого пола – виды, преимущества и недостатки».

Если же самостоятельно вы не можете сделать выбор, то все проектные и строительные работы лучше доверить профессионалам. В таком случае вы будете уверены, что теплый пол изготовлен качественно и прослужит очень долго.

Какую трубу выбрать для теплого пола

Теплые водяные полы – современная система отопления, единственным минусом которой является низкая ремонтопригодность. Поэтому она должна быть не только эффективной, но и надежной.

Поэтому у каждого, кто собрался обогревать свое жилье таким образом, возникает вопрос – какие трубы выбрать для теплого пола? В этой статье ответим на него, опишем все виды труб и дадим несколько полезных советов.

Требования к трубам

Теплый водяной пол заливается стяжкой, на которую укладывается напольное покрытие. Соответственно, труба должна быть прочной и выдерживать большую нагрузку.

Водяной пол сверху заливается стяжкой и его ремонт практически невозможен. Поэтому второе требование – долговечность и стойкость к перепадам температуры.

Вода в домах с центральным отопление не отличается качеством, у нее часто повышенный уровень кислотности. Если в системе циркулирует теплоноситель, он имеет свойство со временем выделять агрессивные вещества. Соответственно, труба должна быть химически стойкой.

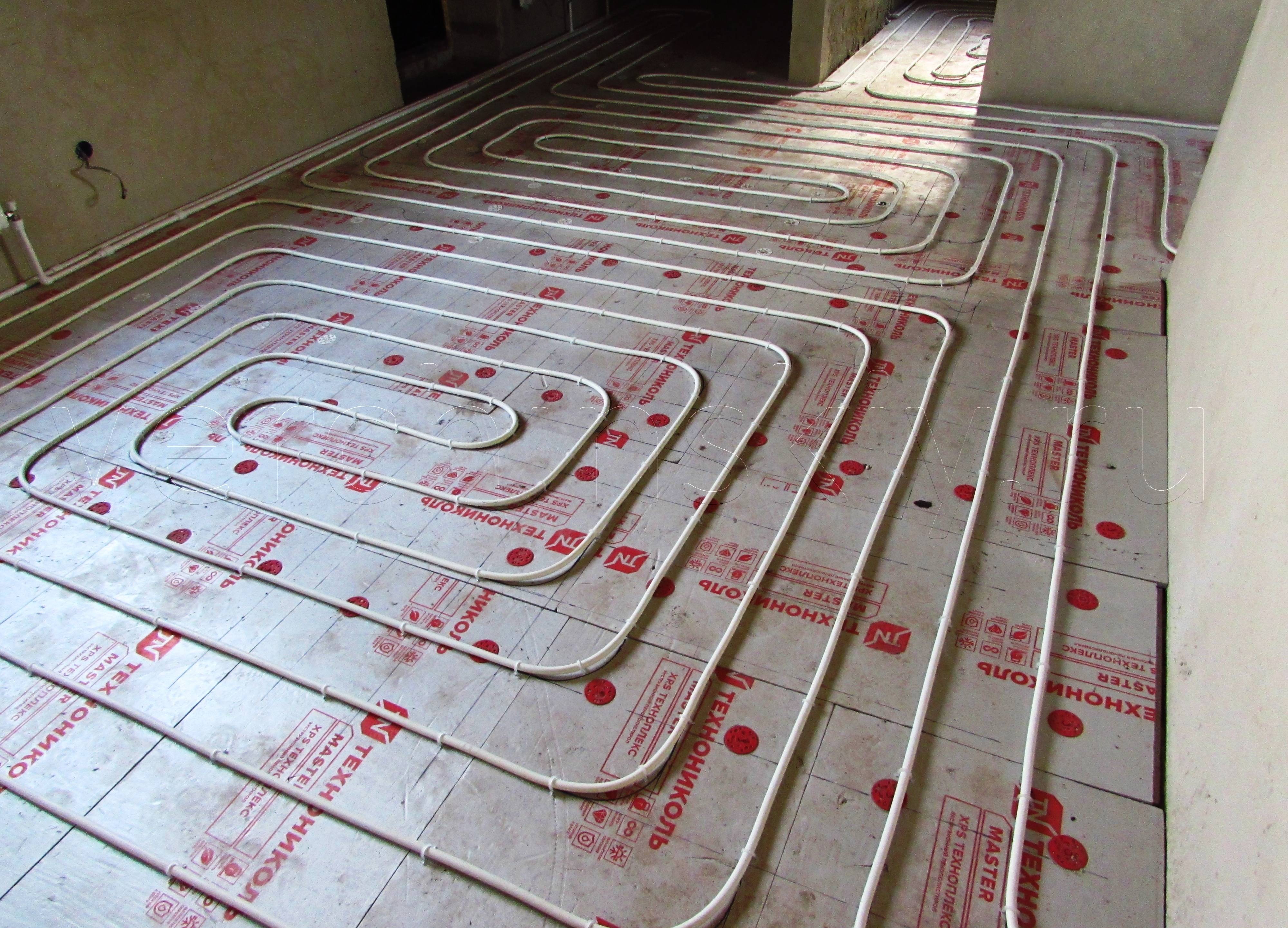

В процессе монтажа улитки или змейки получается много поворотов магистрали, поэтому труба должна быть стойкой на изгиб. Продукция низкого качества при попытке ее согнуть просто ломается, а если сохраняет форму сечения, то в ней могут образовываться трещины.

Полимерные трубы

Это наиболее распространенный вариант для обустройства теплого водяного пола. Металлопластиковые, полиэтиленовые и полипропиленовые изделия отличаются небольшой стоимостью и удобством при монтаже.

Срок службы таких труб составляет 35 и более лет, после чего они становятся хрупкими, в них могут появляться микротрещины и протечки. При частых перепадах температуры и низком качестве воды или теплоносителя, они могут прийти в негодность раньше.

Металлопластиковые трубы для теплого пола

Это трехслойное изделие – между двумя слоями пластика расположена алюминиевая прослойка. Она придает жесткость, не позволяет трубе деформироваться. Соответственно, при перепадах температуры водяной пол не потеряет свою герметичность.

Краткие характеристики:

Максимальная температура теплоносителя +100…+120 градусов, в зависимости от производителя;
Радиус изгиба равен диаметру трубы, помноженному на 10;
Нельзя скручивать трубу вокруг продольной оси;
При неоднократном перегибе в процессе монтажа нарушается алюминиевая прослойка.

Внутренне строение металлопластиковой трубы.

Труба для теплого пола из сшитого полиэтилена, PEX

Сшитый полиэтилен отличается химической устойчивостью и прочностью. Он выдерживает теплоноситель температурой до +110…+130 градусов, стоек к воде с повышенной кислотностью. Минусом их является то, что сшитый полиэтилен нельзя сваривать или паять.

По способу изготовления различают четыре вида полиэтиленовых труб:

PE-Xa – при изготовлении применяют пероксиды;
PE-Xb – сшиваются с помощью катализаторов, например, силанов;
PE-Xc – сшиваются бомбардировкой электронами;
PE-Xd – При производстве используется азот.

Труба PEX для теплого пола является самой распространенной, благодаря лучшему соотношению цены и эксплуатационных характеристик.

Также существуют полиэтиленовые трубы PE-RT. Они не отличаются по характеристикам от PEX, но их можно варить и паять. Но цене они несколько дороже вышеописанных, но удобство монтажа компенсирует это.

Теплый пол из полипропиленовых труб

Полипропиленовые трубы – самый дешевый вариант. Для их соединения применяется пайка, что обеспечивает прочность и монолитность конструкции.

Но у них есть существенный недостаток – большой радиус изгиба. Поэтому при их использовании нужна высокая температура теплоносителя. Чтобы компенсировать большое расстояние между трубами потребуется заливка толстого слоя стяжки. Компенсировать большой радиус изгиба можно уголками, но это усложняет процесс монтажа.

Фитинги для полипропиленовых труб, с помощью которых можно сделать углы и разветвления.

Металлические трубы

Водяной пол из металлических труб отличается большой прочностью и сроком службы. Металл дороже пластика, но в некоторых случаях ему нет альтернативы. Его конечная стоимость выше чем у теплого водяного пола из полимерных труб, но это компенсируется хорошими эксплуатационными характеристиками.

Металл прекрасно выдерживает перепады температур, мало подвержен деформации, имеет хорошие показатели теплопроводности. Благодаря этому теплый водяной пол из металлических труб быстро и эффективно прогревает помещение.

Медная труба для теплого пола

Теплый водяной пол из медных труб отличается высоким сроком службы. Его целесообразно обустраивать в домах с централизованным отоплением, где вода не отличается качеством.

При контакте с водой на меди образуется коррозийная пленка, которая предотвращает попадание воды вглубь. Благодаря ей металл защищен не только от воды, но от любого химического воздействия.

При монтаже медных труб необходимо использовать трубогиб, чтобы не допустить появления трещин при сгибании. Пайка меди осуществляется специальным флюсом, от качества которого существенно зависит срок службы системы.

Особенности медных труб для водяного пола:

Срок службы от 50 лет;
Минимальный радиус изгиба равен двум диаметрам;
Соединение с латунными и стальными фитингами только через резьбовое соединение.

Рычажный трубогиб для медных труб и результаты его работы.

Нержавеющая гофрированная труба для теплого пола

Нержавеющая сталь – наиболее дорогой, но качественный материал для магистрали водяного пола. Благодаря гофрированной поверхности она имеет высокую прочность и минимальный радиус поворота 1-1,5 диаметров.

Нержавейка не поддается коррозии, воздействию кислоты и щелочей, на ней не откладываются известковые образования. Специалисты заявляют минимальный срок службы 50 лет, но в реальности он гораздо выше.

Какую трубу выбрать для теплого пола

Для подключения к центральной системе отопления лучше всего использовать металлические трубы – они прослужат дольше пластиковых благодаря своей стойкости к химическому воздействию.

В системах с замкнутой циркуляцией, в частных домах, есть два варианта. Если вы используете в качестве теплоносителя хорошо очищенную воду с низким уровнем кислотности, полимерные трубы подойдут как нельзя лучше.

Помните, что при организации системы теплого водяного пола можно использовать трубы из разных материалов для каждого отдельного помещения.

Пример

В ванной можно проложить металлические, которые будут быстро прогревать пол. Включать их можно только тогда, когда вы собрались принять душ или ванную. А в жилых комнатах – проложите пластиковые трубы, которые медленнее отдают тепло, но будут постоянно обогревать помещение.

При использовании различных теплоносителей и их смесей с водой, могут выделяться химически активные вещества, которые разрушают пластик. В таком случае целесообразно укладывать металлические трубы.

Если вы постоянно проживаете в доме, а система теплых полов всегда включена, можно смело использовать пластик. Для дачи или загородного дома, в котором бываете на выходных, лучше прокладывать металлические трубы – они позволят быстро прогреть помещение.

Для обогрева нежилых помещений, в которых люди не находятся постоянно, можно использовать полипропиленовые трубы – равномерность прогрева в данном случае не так важна.

Надеемся, что публикация была вам полезна. Если вам есть чем дополнить статью, вы хотите высказать свое мнение или задать вопрос – вы можете сделать это в комментариях.

какая лучше, диаметры, цвета и размеры для водяного отопления

Для обустройства напольного отопления рынок предлагает сегодня множество видов труб. По ряду объективных причин стальные, металлические из нержавейки, медные, трубы из полипропилена уступают тем двум видам, о которых я поведу речь. Вопрос о выборе отводов стоит перед владельцем помещения таким образом: какая труба лучше для теплого пола – полиэтилен или металлопластик?

Критерии оценки трубных материалов

Перечислю основные моменты эксплуатации водяного трубопровода для отопления пола. Учитывается:

Температура нагрева. Она колеблется в диапазоне 30…55 °С.
Постоянное давление в контуре. Составит 1,5-2 бара, при тестировании системы используют давление 6 бар.
Трубопровод чаще всего располагают в стяжке, где он подвергается давлению от напора воды и бетона.

Таким образом, важнейшие параметры труб для теплого пола:

Рабочая температура 30…55 °С.
Давление до 6 бар.
Достаточная теплопроводность.

Имеет значение также защита от проникания кислорода внутрь канала, показатели теплового расширения, сопротивляемость коррозии, простота установки.

Что лучше – сшитый полиэтилен или металлопластик для теплого пола

Оба полимера активно используются мастерами при укладке этого вида отопления. Опишу более подробно их плюсы и минусы, чтобы по достоинству оценить возможности каждого.

Характеристики и свойства

Сшитый полиэтилен (PEX) появился не так давно, но успел зарекомендовать себя с лучшей стороны среди полимерных аналогов.

Получают его путем обработки (сшивки) полиэтилена. В структуре полимера образуются объемные поперечные внутримолекулярные связи. Их количество в соотношении с общей массой сырья определяет степень сшивки. Нормированное значение – от 65 до 80%.

Различают три вида шитого полиэтилена, каждому из которых соответствует определенный уровень сшивки и соответствующая маркировка:

PEX-A – степень сшивания до 85%.

PEX-B – не менее 65%.

Существует также не так давно появившийся полиэтилен с более высокой термостойкостью – PE-RT. Процесс сшивания позволил сделать полиэтиленовые изделия более термостойкими (выдерживают 95°), улучшить их эластичность и прочность.

Впрочем, метод сшивки не имеет большого значения. Гораздо важнее убедиться, что перед вами действительно сшитый полиэтилен. Буква Х как раз указывает на это. Встречаются случаи, когда недобросовестные производители ставят маркировку PEX, а на деле это оказывается обычный полиэтилен, какой нельзя использовать в теплых полах.

Полиэтиленовые трубы изготовляются разной плотности от ПЭ32 до ПЭ100. В контурах теплого пола мастера считают лучше использовать полиэтиленовые отводы PEX-B плотностью 100, имеющие кислородозащитный слой, подходящие эксплуатационные качества и более низкую цену.

Шитый полиэтилен ПЕКС, предназначенный для укладки в трубопроводах скрытого отопления, окрашен красным цветом, реализуется в бухтах.

Металлопластиковая труба имеет пятислойную конструкцию. Она состоит из алюминиевого тонкого слоя, на котором клеем закреплены внутренний и поверхностный слой шитого полиэтилена. Металлический цилиндр придает металлопластику достаточную прочность и стопроцентную защиту от поступления кислорода. Маркировка выглядит как PEX-AL-PEX.

Выдерживает металлопластик нагрев до 95° при напоре до 10 бар, а при аварийных ситуациях – до 130°.

По таким показателям, как термоустойчивость, теплопроводность, тепловое расширение металлопластиковые трубы лидируют среди полимерных видов.

Преимущества и недостатки

Каковы же достоинства обоих материалов при использовании для контуров теплых полов?

Полиэтилен

Продолжительность службы при средней температуре 75 °С составляет 50 лет. Такие показатели вполне подходят для применения в теплых полах, где максимальная температура для подогрева – 55 °С.

Обладают хорошей теплопроводностью – 0,38 Вт/(м•С). По теплоотдаче превосходят изделия из полипропилена.

Наделены свойством памяти, то есть способны восстанавливать начальную форму после сгибания.

Материал намного пластичнее металлопластика и легко гнется.

Такие свойства, как гладкость внутреннего слоя, устойчивость ко всем видам коррозии, долгий срок службы (не менее 30 лет при нормальной эксплуатации) характерны для обоих материалов.

Основной недостаток ПЕКСа – его сильное тепловое расширение при нагреве. Он способен удлиняться на 1 см на каждом метре при нагреве до 50 °С. Однако правильная стяжка пола этот недостаток полностью нивелирует.

Металлопластик

Теплопроводность составляет 0,45 Вт/(м•С).

Нормируемый нагрев металлопластика при давлении в 10 бар – 95 °С.

Линейное тепловое удлинение – наименьшее среди пластика.

Поступление кислорода через стенки отвода нулевое.

Металлопластик хорошо гнется. Трубы сечением до 20 мм легко согнуть руками.

К недостаткам металлопластика специалисты относят:

Большой радиус изгиба (80 мм), вследствие чего при ошибке в монтаже появляются заломы, исправить которые не удастся. Если трубу перегнуть, она легко сломается. Придется ставить муфту или менять весь контур.
Фитинговые соединения в теплом полу под стяжкой со временем могут ослабнуть из-за систематических колебаний температуры.

Опасность металлопластика

Она заключается, как ни странно, в его многослойности. При нагреве все слои металлопластика расширяются с разным увеличением, что приводит к деформации трубы, в первую очередь в местах соединений фитингами. Поэтому укладывать в стяжку теплого пола трубы из металлопластика с фитингами нельзя. Иначе придется взламывать бетон не менее, чем на полметра, ставить новый фитинг, замуровывать это место без гарантии, что оно снова не потечет.

Вывод

Из вариантов ПЕКС (сшитый полиэтилен) лучше выбрать тип B. Эта марка обладает наибольшей прочностью, не уступает по условиям монтажа и эксплуатации другим сшивкам, предназначена для низкотемпературных систем теплого пола. К тому же ее цена значительно ниже аналогов.

Металлопластик чаще выбирают мастера. С ним удобнее работать при укладке теплого пола, он легче гнется, требует меньше крепежных фиксаторов на поворотах.

Однако риск получить залом у металлопластика высокий. К тому же разность в линейном расширении при нагреве приводит к расслоению металлопластиковой трубы, особенно на крутых изгибах, а их в контуре теплого пола много.

Заключение

Надеюсь, что статья оказалась для вас полезной, и вы сможете правильно сделать свой выбор. Желаю успехов в утеплении пола вашего жилища, подписывайтесь на мои статьи, делитесь опытом в социальных сетях.

Загрузка…

Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?

Поставьте лайк, поблагодарите автора за его труд!

Труба теплого пола 14, 16, 17, 20 диаметра, какую выбрать

Столкнувшись с вопросом выбора трубы для тёплого пола потребитель наталкивается на информацию о разных её размерах, сегодня на рынке можно увидеть трубы 10, 12, 14, 16, 17, 18, 20 диаметра. Какая же из них наилучше подойдёт для теплого пола?

Узнайте какая труба лучшая для водяного теплого пола.

В нашей личной практике можно уверенно сказать, что лучше подходит для тёплого пола, для дома, шланг — 16 мм.

НАПОМНИМ что цвет трубы не имеет значения

Не зря она завоевала в наибольшем количестве рынок, потому что как показала практика, именно этот размер имеет наилучшую теплопередачу, отменным образом состыкуется в работе со стандартными коллекторами и насосом. Такая труба имеет в себе объём воды 110г 1 п/метр, что наиболее благоприятно влияет на гидравлическое давление в системе. Размер 10, 12, 14 диаметра в основном не применяется в тёплом полу, в большинстве случаев по причине малого размера, гидравлическое давление большое, поэтому даже чтобы сделать, например, комнату в 20 или 30 квадратных метров будет необходимо несколько контуров 4-5-6, а это очень много для такого малого помещения.

Правильный шаг укладки в водяном и электрическом теплом полу

В основном диаметр 14 применяется в системах теплая стена или в любых других системах де не всегда нужна большая площадь отопления. Повторимся — наиболее благоприятная труба имеет 16 диаметр стенка должна быть 2 мм. Так же весьма популярны трубы 17 диаметра, но это нестандартный размер, зачастую изготавливается отдельно взятыми фирмами, брендами имеет достаточно большую цену из за чего не рентабельны.

Трубы 18 диаметра для тёплого пола в основном считается уже слишком большими и они является чем-то средним между элементами домашнего использования и промышленными трубами и не подходят ни туда , ни туда. Труба 20 диаметра уже имеет значительно больший объем воды в себе нежели шестнадцатого диаметра, объём трубы 20 мм вмещает в себя на 1 м погонный около — 180 мл воды, что создает большую нагрузку на насос, теплоотдача такой трубки, конечно же выше.

Такая труба требует более широкого шага укладки — 25 см и больший слой стяжки. То есть укладывая 20-мм шаг должен составлять 25 см, в домашних условиях это создаст тепловую зебру, а в промышленных помещениях где тепловая зебра не имеет значения она прекрасно подходит.

Армированная 16 диаметра со стенками 2.0 мм

Впрочем не стоит забывать, что помимо размера наружного есть и понятие внутреннего диаметра, поэтому обращайте внимание на толщину стенки. Например, в трубке 16-17 диаметра толщина стенки составляет 2 мм, а в трубах которые имеют больший объем толщина стенки еще больше для того чтобы выдержать больше давления и наоборот в элементах поменьше стенки еще меньше.

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

какие лучше и как укладывать своими руками

Для напольного обогрева в частных домах, которые не имеют возможности подключиться к центральному отоплению, используют водяной напольный обогрев. Для жидкостного контура, по которому проходит теплоноситель, выбирают металлические и пластиковые элементы. Материал должен обладать определёнными характеристиками.

В магистраль, которая находится под стяжкой, нагнетается горячая вода под давлением. Контур претерпевает большую нагрузку. Для системы хорошо подходит трубопровод из меди, оцинкованной стали, сшитого полиэтилена, полипропилена. Какие трубы лучше выбрать для тёплого пола? Какими характеристиками должен обладать материал? Как проводят укладку магистрали?

Требования к материалу

Система напольного жидкостного обогрева предполагает наличие нагревательного оборудования. Это может быть котёл или печь с теплообменником. Вода в нём разогревается до 80-90 0С. В магистраль теплоноситель поступает температурой 65 0С.

Чтобы разрешить вопрос, какую трубу лучше выбрать для системы отопления, необходимо, обратить внимание на устойчивость материала к высоким температурам. При аварийных ситуациях температура теплоносителя может достигать 70-80 0С.

Жидкость в системе отопления циркулирует под давлением 4 бар, но рекомендуют выбирать изделия с резервом. Производители предлагают трубы для тёплого водяного пола с рабочим давлением 6-10 бар. Они хорошо выдерживают перепады давления и температурного режима. Материал обладает эластичностью, гибкостью, не деформируется и не идёт трещинами.

Для эффективного обогрева водяной контур укладывают под бетонную стяжку. Она долго остывает, сохраняя тепло облицовочного покрытия пола. Изделия должны выдерживать нагрузку не только теплоносителя, но и быть устойчивыми к механическому воздействию глубокой стяжки.

Если проект тёплого пола требует укладку контура сухим способом, но прочность изделий может быть снижена. Какие ещё требования предъявляют к трубам тёплого пола?

Высокая теплопроводность материала, из которого выполнены изделия для тёплого пола.
Инертность к химическим веществам строительного раствора для стяжки.
Низкая сопротивляемость по отношению к теплоносителю. Все поверхности трубы для тёплого пола должны быть гладкими; шероховатость увеличивает гидравлическое сопротивление магистрали; увеличивается нагрузка на котёл или печь.
Устойчивость к коррозии и к воздействию биологических микроорганизмов.
Простота монтажа системы обогрева.

Обращают внимание не только на качество, но и на стоимость изделий. Медь стоит дороже, но водяной контур прослужит долго. Своими руками магистраль уложить сложно. Необходимо иметь навык пайки металла. Пластик не отличается высокими ценами. Для монтажа жидкостной системы обогрева он более удобен.

На поверхности пластиковых труб указываются их основные характеристики. РЕх-а обозначает, что пластик выполнен из сшитого полиэтилена; использована пероксидная сшивка. РЕх-b – сшивка проведена силановым методом.
Сочетание «РЕrt» ставят на материале, выполненном из термостойкого полиэтилена. «AL» – обозначает, что изделие многослойное, имеет алюминиевую вставку. «EVOH» – поверхность покрыта оболочкой, которая является кислородным барьером и отражает УФ-лучи. Указывают диаметр трубы для тёплого пола, толщину стенки, рабочий температурный режим и давление.

Характеристика материала

Самым лучшим материалом для контура тёплого пола является медь. Теплопроводность у металла намного выше, чем у пластика. Он выдерживает любые перепады давления и температуры. Рабочая температура меди 200 0С, давление 67 бар; при качественной пайке выдерживает гидроудар.

Рабочая температура стали 150 0С, давление 15 бар. Медь и сталь не пропускают кислород, не вступают в реакции с химическими веществами бетона и теплоносителя. Среди недостатков выделяют сложность монтажа своими руками, дорогая стоимость материалов, высокий вес изделий.

Пластиковое оборудование стоит дешевле, чем металлическое. Его легче использовать. Магистраль легко монтировать своими руками. Для соединения контура не требуется особого навыка. Какие пластиковые трубы использовать для тёплого пола?

«РЕх-а» – из сшитого полиэтилена; разновидность «flex» имеет серебристый оттенок; материал однослойный, рабочая температура 95 0С, давление 9 бар.; покрыта защитным слоем «EVOH». Изделия «stabil» имеет внутреннюю прослойку из алюминия; оптимальная температура в системе 70 0С, давление 10 бар. РЕх-а розового цвета – материал создан специально для производства водяных контуров отопительной системы. Красная труба для тёплого пола предназначена для жидкости 95 0С, который подаётся под давлением 10 бар.
«РЕrt» – материал хорошо удерживает форму при циркуляции горячей воды в магистрали; оптимальная температура жидкости 95 0С, но изделие не деформируется при 110 0С. Оптимальное давление до 9 бар. «РЕrt» может быть многослойным, с кислородным барьером.
«ППР» – это полипропилен. Для системы напольного обогрева используют многослойный пропилен с алюминием или стекловолокном. Рабочая температура 70 0С, давление 6 бар. Хорошо функционируют при 95 0С. Размягчение материала происходит при 110 0С. Тёплый пол из полипропиленовых труб прослужит 30-50 лет.

Пластик обладает важной характеристикой – «памятью формы». Данное свойство облегчает соединение участков магистрали. Монтаж проводят методом напрессовки, с помощью расширителя и прессовочных клещей, или методом пайки; используют специальный паяльник с насадками определённого диаметра.

Укладка контура

Для напольного обогрева хорошо подходят пластиковые изделия диаметром 16-20 мм, с толщиной стенки 2 мм. Установку проводят «улиткой» или «змейкой». При выполнении «улитки» шаг укладки трубы может быть минимальным, но не менее 10 см. Если располагать контур «змейкой», то поворот магистрали должен составлять не менее 5 диаметров. При выборе изделия 16 мм, радиус изгиба не может быть менее 8-10 см; предусматривают такое же расстояние труб на тёплом полу.

Для эффективного обогрева необходимо правильно рассчитать количество трубы для тёплого пола. Если используется изделие диаметром 16 мм, то максимальная длина системы 100 м; для 18 мм – 122 м; для 20 мм – 125 м. Перед монтажом системы отопления необходимо сделать проект.

Тёплый контур не укладывают под мебелью, вблизи обогревательных приборов. От стены отступают 30 см. Необходимо посчитать обогреваемую площадь помещения. Для расчёта шага и метража водяного контура используют калькуляторы или таблицы. Учитывают толщину стяжки, теплопроводность напольного покрытия.

Если теплоноситель, который выходит в систему имеет температуру 30 0С, то при шаге трубы 20 см температура пола будет равна 25,9 0С. При этом воздух в помещении прогреется до 22 0С. Для организации водяного контура потребуется на 1 м2 обогреваемой поверхности 5 м нагревательного элемента.

Чтобы увеличить температуру пола до 26,5 0С, шаг уменьшают до 15 см; на 1 м2 понадобится контур 6,7 м. Данные показатели приемлемы для укладки трубы 16*2 мм.

Для напольного обогрева спальни потребуется меньше материала. Оптимальная температура в помещении 18 0С. температура пола должна быть 24 0С, теплоноситель 30 0С. шаг между витками «змейки» 15 см. Для 1 м2 понадобится контур длиной в 10 м.

Для системы напольного обогрева лучше использовать магистраль из металла, но всё чаще выбирают пластиковые изделия. Монтаж отопления можно наладить за несколько часов. Ведущими производителями оборудования для тёплого пола являются Германия, Чехия, Италия: компании имею дилеров в Москве и в других городах СНГ.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка… Основы радиационных тепловых труб

| DoItYourself.com

Установка излучающей тепловой трубы необходима, если вы хотите встроить в свой дом излучающий пол с подогревом. Другие типы лучистого тепла включают потолочные и стеновые панели, которые сильно отличаются от лучистых полов, хотя физика генерации тепла такая же. Лучистое отопление — более эффективное средство обогрева дома, чем плинтус или принудительное воздушное отопление. Поскольку в этих системах используются воздуховоды, по которым должен проходить нагретый воздух, тепло теряется еще до того, как попадает в комнату.Теплый пол — более эффективный способ обогрева дома, поскольку он теряет очень мало тепла при переходе от бойлера к радиатору отдельной комнаты. Существуют различия в способах установки систем лучистого теплого пола и в трубопроводах, используемых для передачи нагретой воды. Чтобы понять, как работает система водяного теплого пола, необходимы дополнительные пояснения.

Установка теплого пола

Два метода установки лучистого тепла в полы известны как «мокрый» и «сухой».Оба включают в себя серию труб или трубок, проходящих ниже уровня пола. Однако по мере того, как трубы производят тепло, оно проникает в комнаты и нагревает их. Мокрая установка подразумевает укладку труб непосредственно в бетонную плиту, расположенную под полом. Трубу можно закрепить либо на толстой термической плите из бетона, либо на более тонком слое, который заливают черным полом. Это самый старый метод получения лучистого тепла, но фундамент дома должен выдерживать вес плиты. Бетон считается термической массой, а это означает, что он сохраняет тепло, выделяемое в трубах.Он является хорошим источником тепла даже ночью, когда прохладно.

При сухом монтаже трубу следует размещать не в бетоне, а между листами фанеры, которые устанавливаются под полом в отведенном для этого воздушном пространстве. Этот тип установки обычно дешевле, чем влажные системы, но требует более высоких температур, потому что также есть воздух для обогрева. Воздух не удерживает тепло, как бетон. Сухие инсталляции также могут быть размещены через балки чернового пола дома. Несмотря на то, что существуют вариации как влажной, так и сухой установки, они являются основными методами прокладки излучающей тепловой трубы под полом дома.

Radiant Heat Pipe

Трубопроводы, используемые для водяного теплого пола, обычно изготавливаются из меди, но пластик — еще один часто используемый материал. Предпочтительный напольный излучающий трубопровод известен как PEX или сшитый полиэтилен. Он чрезвычайно гибкий и устойчив к замерзанию и температурам до 200 градусов по Фаренгейту. Трубы из PEX более доступны по цене, чем жесткие трубы, такие как медные. Он разработан, чтобы противостоять внутреннему накоплению и коррозии, а также тише, чем медь.

Трубопроводы для лучистого отопления в полу — это работа для профессионалов. Установка требует многочисленных проверенных навыков и манипулирования несколькими домашними системами, включая водопроводную, фундаментную и электрическую. Однако понимание основ радиационной тепловой трубы может позволить вам обсудить детали с подрядчиком по вашему выбору и принять информированное решение о наилучшем способе действий для вашей системы лучистого отопления для пола.

Какой трубопровод следует использовать для системы водяного отопления

A.Трубы из АБС-пластика

Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах канализационных стоков (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы прочные, их не рекомендуется использовать при слишком сильном солнечном воздействии, поскольку они могут деформироваться при воздействии на них. Они также не устойчивы к хлорированным и ароматическим углеводородам.

Б. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей.Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

Трубы

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей. Сюда входят системы водяного охлаждения и обогрева, системы трубопроводов зданий и водопроводы в жилых домах.PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к колебаниям температуры. Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости.Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из ковкого чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

G. Трубы стальные

Сталь, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Основным недостатком стали является ее склонность к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Нагревание до радиационного обогрева трубы PEX

Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С разработкой передовых материалов в 1960-х годах, в частности, PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом.Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (рис. 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления.Эти традиционные материалы также трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельцев своими руками.

Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления.Помимо простоты использования, PEX популярен потому, что:

Он может обогреть все в комнате равномерным и равномерным теплом.
Может быть проще установить, чем другие материалы.
Экономичен, снижает эксплуатационные расходы.
Hydronic бесшумны и чисты — нет шумных вентиляторов или сухого продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
Системы труб PEX не видны, то есть нет громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными. Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

PEX трубы: факты и цифры
PEX имеет трехмерную молекулярную связь, созданную в структуре пластика до или после процесса экструзии.Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением. Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с замкнутым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные основы давления (PDB) и минимальные требования к прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии со стандартами ASTM International F 876, Стандартными техническими условиями на трубы из сшитого полиэтилена (PEX) , ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика из сшитого полиэтилена (PEX). Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).

Три метода сшивки полиэтилена

Радиация
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок на обычном оборудовании. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Энгель (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Предварительная экструзионная обработка заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.

Труба

PEX может быть изготовлена с кислородным барьером из EVOH (полиэтилен-виниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется для минимизации переноса кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Труба обычно устанавливается в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и достижение прогнозируемой экономии средств.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях для обогрева небольших помещений, например, ванной комнаты, используется бытовая система горячего водоснабжения.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он явно не очень устойчив, — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на постройку этого дома.”

«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в зонах с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Необходимый линейный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 фута до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими потерями тепла количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Трубу PEX можно укладывать в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек с заливкой бетона или раствора поверх. В случае подвесного пола трубу можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

При необходимости трубу можно установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на квадратный дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают

Как определить правильный размер и расстояние между трубками для вашего проекта

Трубки являются неотъемлемой частью любой системы водяного лучистого отопления.Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности. Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах от 3/8 ″ до 1 ″. Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь.Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″. Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубы 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и при таянии снега.

Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв.футов / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет теплопотерь является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.

Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды. Например, увеличив поток через трубку PEX 1/2 ″ только на 0.1 галлон в минуту, выходная мощность увеличится до 5 БТЕ / кв. фут / час

С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатических условий, а 12 ″. узор используется в гаражах. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной.Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры обогреваемого помещения на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится. Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:
6 ″ интервал = кв. Футов x 2,0
8 ″ интервал = кв.футов x 1,5
Шаг 9 дюймов = квадратный фут x 1,34
Шаг 12 дюймов = квадратный фут x 1,0
Шаг 18 дюймов = квадратный фут x 0,67

После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 ″ стандартная длина контура составляет 300 футов, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными.Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехпортовый коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.

Мы ответим на любые Ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать. www.infloor.com

Максимальная длина участка трубопровода:
3/8 ″ Петли трубки не должны превышать 200 футов
1/2 ″ Петли трубки не должны превышать 300 футов
5/8 ″ Петли трубки не должны превышать 400 футов
3/4 ″ Петли трубки не должны превышать 500 ′

Присоединяйтесь к нашему онлайн-сообществу и оставайтесь в курсе событий с Infloor Heating Systems:

Radiant PEX Pipe.Системы теплого пола PEX. Труба водяная PEX Tubing

PEX — это сшитый полиэтилен. Посредством одного из нескольких процессов, связи между макромолекулами полиэтилена образуются для создания мостиков между молекулами полиэтилена (отсюда и термин «сшитый»). Полученная в результате молекула более долговечна при экстремальных температурах, химическом воздействии и сопротивляется деформации ползучести, что делает PEX отличным материал для горячего водоснабжения (до 200 градусов F).

Как долго использовалась труба PEX?

PEX был разработан в 1960-х годах.С тех пор во многих европейских странах для водопровода, солнечного отопления и таяния снега используются трубки из полиэтиленгликолята. PEX был введен в Соединенных Штатах в 1980-х годах и продемонстрировал значительный рост рыночного спроса и производства.

Каковы рекомендуемые области применения трубы PEX?

Гибкость и прочность трубок

PEX Tubing при температурах от минусовой до 200 градусов по Фаренгейту делает их идеальным материалом для трубопроводов систем горячего и холодного водоснабжения, систем водяного лучистого отопления, таяния снега и даже ледовых катков и холодильных складов.

Почему труба PEX является отличным трубопроводным материалом для водопровода?

PEX Tubing идеально подходит для трубопроводов питьевой воды. Он гибкий, что упрощает установку и обслуживание. Системы PEX способны выдерживать высокие и низкие температуры, характерные для систем водоснабжения и отопления, и обладают высокой устойчивостью к химическим веществам, содержащимся в водопроводной среде. Хотя PEX не является морозостойким, он также предоставляет домовладельцу множество полезных преимуществ. Гибкие системы тише жестких трубопроводов.Гладкая внутренняя поверхность противостоит образованию накипи и коррозии, которые могут повлиять на характеристики потока трубы в долгосрочной перспективе. Трубка PEX также очень устойчива к замерзанию. Наконец, системы PEX имеют привлекательную стоимость установки по сравнению с жесткими материалами. PEX — лучший материал для трубопроводов для многих сантехнических приложений, но не для наружных работ или применения в условиях УФ-излучения.

Как я могу быть уверен, что труба PEX безопасна для сантехники?

PEX произведен и испытан в соответствии со строгими стандартами национального консенсуса: ASTM F 876 и F 877.Как производитель продукта, так и независимые сторонние испытательные агентства проводят регулярный контроль качества и оценки обеспечения качества, чтобы гарантировать, что продукт соответствует стандартам ASTM и NSF. Соблюдение стандартов гарантирует конечному пользователю безопасность и качество. Кроме того, PEX включен во все основные коды моделей сантехники, используемые в Соединенных Штатах и Канаде, CSA, IAPMO, SBCCI, BOCA, ICBO, IPC и NSPC, и одобрен HUD для использования в системах водопровода горячей и холодной питьевой воды.

Где разрешено использование PEX?

Water PEX Tubing — материал, одобренный во всех текущих национальных правилах по моделям и сантехнике; тем не менее, в некоторых юрисдикциях, использующих более старые версии этих кодов, возможно, не были внесены поправки в код для включения трубок из PEX.Свяжитесь с местными властями, в юрисдикции которых находится водопровод, чтобы убедиться, что трубы PEX подходят для сантехнических приложений в вашем районе.

Можно ли использовать трубу PEX под плитой?

Да. Гибкость трубы PEX позволяет поставлять ее в бухтах, что означает, что установка под плитой может быть выполнена на единой непрерывной длине без необходимости использования фитингов PEX под плитой. На PEX не влияет бетон или химические вещества в бетоне (обычно он заключен в бетон для лучистого напольного отопления).Однако при прохождении через бетонную плиту PEX должен иметь втулку.

Можно ли использовать PEX для подземных систем холодного водоснабжения?

Да. Несмотря на то, что высокая термостойкость PEX делает его особенно подходящим для применения в горячих и холодных внутренних водопроводах, он также является отличным трубопроводом для подземного водоснабжения. Его можно установить с использованием тех же фитингов, которые рекомендованы для полиэтиленовых трубок SDR-9 размером с медную трубку.

Можно ли использовать PEX для надземных наружных работ?

№Трубки PEX предназначены только для внутреннего и подземного применения и не рекомендуются для использования на открытом воздухе, над землей. Допускается непродолжительное пребывание на солнце, не более 30-60 дней. При хранении PEX он должен храниться под навесом, защищенным от прямых солнечных лучей.

Может ли PEX сэкономить мне деньги?

Да. Трубопровод из PEX позволяет сэкономить деньги во многих отношениях. Для установщика трубы PEX доступны по конкурентоспособной цене. Установка гибких систем выполняется быстро из-за простоты обращения с трубками и из-за того, что установка PEX требует меньшего количества направленных фитингов.Поскольку большинство проблем с водопроводом возникает на стыках, меньшее количество фитингов также снижает вероятность обратных вызовов, экономя монтажнику еще больше времени. Домовладелец экономит на стоимости установленной системы, сокращает количество обратных звонков и сокращает расходы на коммунальные услуги, когда собственные коллекторные системы используются в сочетании с PEX.

Помогут ли системы PEX сэкономить на счетах за коммунальные услуги?

Да. Домашние водопроводные или коллекторные водопроводные системы, в которых используются трубы PEX, могут существенно снизить потребление воды и энергии в доме.Концепция домашнего хозяйства предусматривает выделенные прямые линии от коллектора к светильникам, уменьшая количество воды, которое необходимо удалить из линий, чтобы получить горячую воду в приспособлении. Размеры прямых линий могут быть подобраны в соответствии с требованиями к арматуре, что дополнительно сокращает время ожидания горячей воды. Более быстрая подача горячей воды сокращает расход воды и сокращает количество циклов, которые водонагреватель должен выполнять для подачи горячей воды.

Какова ожидаемая производительность систем распределения воды PEX?

Трубки

PEX спроектированы и испытаны так, чтобы работать так же или лучше, чем любой другой материал, одобренный для систем распределения горячей и холодной воды.Ожидается, что для внутренней сантехники PEX будет работать так же, как медь, CPVC или любые другие утвержденные материалы для распределения сантехники.

Какие системы соединения доступны?

Существует несколько методов соединения труб PEX, каждый из которых использует механические фитинги PEX. Существуют две утвержденные стандартные спецификации для соединений PEX: ASTM F 1807 и ASTM F 1960. Оба эталонных механических вставных фитинга. Обжимные фитинги, указанные в ASTM F1807, являются наиболее широко используемыми.Также доступны другие системы фитингов, включая вставные и обжимные фитинги с внешним диаметром. PEX нельзя соединять с помощью цемента на основе растворителя или методов термического плавления.

Какой метод производства PEX рекомендуется для горячей и холодной питьевой воды?

В настоящее время существует три метода изготовления трубок из PEX: метод Энгла или перекиси, метод электронного пучка или излучения и метод силана. Все три процесса производят трубы с поперечными связями в различной степени, что приводит к получению продукта, приемлемого для систем распределения питьевой воды.Все материалы PEX, которые были протестированы и сертифицированы для использования с питьевой водой, имеют знаки признанных на национальном уровне сторонних сертификационных агентств, таких как NSF, IAPMO, ICBO-ES, Warnock Hersey или UL.

Как долго PEX можно подвергать воздействию солнечного света?

Трубка

PEX не предназначена для использования на открытом воздухе и должна храниться в закрытом помещении, не подвергающемся воздействию прямых солнечных лучей. Максимальное УФ-облучение — не более 60 дней.

Каковы температурные ограничения для PEX?

Трубку

PEX можно использовать для нагрева при температуре до 200 градусов по Фаренгейту.Для водопровода температура PEX ограничена 180 градусами F. Температурные ограничения всегда указываются в строке печати трубки PEX. Рекомендуется не более 140 для безопасности и консервации

Как проверяются системы PEX на герметичность?

Сантехнические системы и системы лучистого отопления

PEX могут быть испытаны под давлением с использованием воды или воздуха для проверки на утечки. Следуйте инструкциям производителя.

Через какое время после установки можно испытать установку трубок из PEX под давлением?

Сантехнические системы

PEX обычно можно протестировать сразу после завершения установки.Нет времени ждать, пока клей высохнет или соединение остынет. В холодную погоду следует учитывать погоду и соблюдать инструкции производителя.

Какие размеры, длина и варианты упаковки PEX доступны?

Мы продаем PEX от 3/8 «до 1» CTS (размер медной трубки) и упаковывается в бухты. Трубки некоторых производителей имеют цветовую маркировку для облегчения идентификации горячих и холодных линий. Длина рулона обычно составляет максимум 1000 футов, и доступны различные более короткие длины.

Отличается ли водопровод из гибкого PEX от труб из жестких материалов?

Да. Гибкость PEX позволяет выполнять многие изменения направления без использования фитингов, но системы PEX имеют такие же размеры, как и системы сантехники из меди или CPVC. Трубопроводы PEX также используются в высокопроизводительных коллекторах водопроводных систем, в которых используются преимущества гибкости и экономичности трубок PEX.

Что такое коллекторные водопроводные системы?

Коллекторные или домашние водопроводные системы во многом похожи на выключатель для электрической системы в доме.Коллектор представляет собой единое место, откуда поступает все сантехническое оборудование. Некоторые высокопроизводительные коллекторы также оснащены запорными клапанами для арматуры, позволяющими пользователю перекрывать подачу воды в отдельные арматуры из одного места. Другие — это напорные коллекторы или концевые коллекторы, которые могут удовлетворить потребности в сантехнике для комнаты или группы комнат и уменьшить количество фитингов, требуемых в водопроводной системе.

Каковы размеры систем PEX?

Системы

PEX имеют такие же размеры, как и другие водопроводные материалы, такие как медь или ХПВХ, при использовании в системе ответвления и магистрали.Чтобы воспользоваться преимуществами экономии на коммунальных услугах и проблем с производительностью системы ответвлений и магистралей, PEX может быть объединен в коллекторные системы для удовлетворения конкретных требований каждого устройства, что снижает потери воды и энергии в доме.

Является ли тепловое расширение / сжатие PEX проблемой?

Нет. Хотя трубки PEX расширяются больше, чем другие водопроводные материалы, изменения направления трубок и некоторый провисание трубок во время установки учитывают расширение и сжатие системы при правильной установке.

Устойчивы ли трубы PEX к замораживанию?

Трубопровод

PEX устойчив к замораживанию и может расширяться и сжиматься при замерзании и оттаивании воды в трубке. Однако ни один из материалов трубок не является морозостойким, и PEX следует устанавливать с соблюдением тех же местных требований к изоляции, чтобы предотвратить замерзание любой водопроводной системы.

Как разморозить линии PEX?

Когда вода замерзает внутри трубки PEX, ее можно разморозить, используя фен, теплую влажную тряпку или тепловую ленту, стараясь не перегреть трубку сверх максимальной рекомендованной температуры.

Можно ли соединить PEX с цементом на основе растворителя?

№ Трубка PEX не может быть соединена с цементом на основе растворителя или термическим сплавлением. PEX устанавливается с использованием только механических фитингов, вставляемых в трубку или вокруг нее, или с помощью компрессионных фитингов.

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету.Никаких пылеулавливающих воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

Этот старый дом , эксперт по сантехнике и отоплению Ричард Третеви, поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником.«Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируют в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или залитые в заливной бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это как надеть свитер на радиатор».

Водяной лучистая установка стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. И когда дело доходит до комфорта, сравнения нет. В этой категории всегда побеждает Radiant.

Гидравлический водяной теплый пол

Гарри Кэмпбелл

Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Наружное управление сбросом

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубка Pex

Специально обработанный полиэтилен переносит горячую воду для гидравлических систем. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

Электрические теплые полы

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

ресурсов

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Электрические излучающие маты:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Озеро Цюрих, Иллинойс
800-875-5258
тепло вам.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Larry Drake
Radiant Panel Association
Loveland, CO
800-660-7187
radiantpanelassociation.org

Тепло в ваш дом | | Теплый пол своими руками

Введение

Лучистое тепло — это на самом деле старая технология.Общеизвестно, что древние римляне использовали его для обогрева общественных бань. В более современное время европейцы полагались на лучистое тепло более 60 лет. Фактически, именно военнослужащие, вернувшиеся со Второй мировой войны, первыми распространили информацию о тепле под полом среди своих сограждан-американцев. Многие излучающие полы, в большинстве своем использующие медные трубы, проложенные в бетонных плитах, были установлены и успешно использовались в 1960-х и 1970-х годах. Но все они страдали одной главной проблемой — долголетием. Медь в бетоне очень восприимчива к коррозии, и срок службы теплого пола в 50 лет считался исключительным.Сегодня современные пластмассы не только обладают многими излучающими тепло свойствами меди, но также обеспечивают большую гибкость, коррозионную стойкость и срок службы более 100 лет.

Pex — это стандартный «промышленный» продукт, имеющий множество применений. « PEX » является аббревиатурой от « P oly- E thylene», то есть «сшитый» — ( X ) =… ». P E X “!

НКТ «Pex» начинается с полиэтилена, производного от природного газа.Затем он перерабатывается в форму гранул, которые позже плавятся и пропускаются через «экструдер». Это известно как «процесс экструзии», при котором создаются полиэтиленовые трубки. «Сшивка» изменяет молекулярную структуру трубки. После завершения это изменение усиливает трубку (теперь Pex), обеспечивая более высокое давление и более высокую температуру.

Полиэтилен — очень полезный и распространенный материал, который чаще всего используется при изготовлении картонных упаковок для молока и воды (и многих других контейнеров для пищевых продуктов).Существует три типа процессов сшивания, два химических типа, «Пероксид» (тип «A») и «Силан» (тип «B») представляют собой химически сшитый Pex. НЕхимический процесс — это «Электронный пучок» (тип «C»). Мы предлагаем электронный луч Pex (тип «C»), так как он создает трубки лучшего качества с более высокими значениями давления и температуры и является наиболее гигиеничным из процессов сшивки.

Кислородный барьер Pex — это «Pex» с внешним покрытием, предназначенным для устранения / минимизации проникновения кислорода, также известного как «диффузия кислорода».Хотя исследования показывают, что если температура воды останется ниже 140 градусов, никакой значительной «диффузии кислорода» не произойдет…. Для закрытых систем лучистого отопления некоторые производители котлов просто требуют трубку Pex с кислородным барьером (в закрытых системах лучистого отопления) в целях гарантии. И это несмотря на то, что ни один из экспертов, похоже, не согласен с тем, какой ущерб нанесен радиантной системе. Как упоминалось выше, при нормальных низких температурах излучения диффузия кислорода минимальна.Стоит ли тратить больше на НКТ, чтобы, может быть, продлить жизнь системе? Тем более что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении. Несмотря на то, что мы предлагаем Barrier pex, мы не наблюдали побочных эффектов ни в одной из наших систем лучистого отопления, … открытых или закрытых, … с Barrier pex или без него.

Труба Pex компании Radiant Floor Company пригодна для питья и подходит для всех бытовых применений. Номера одобрений Underwriters Laboratories NSF-61 и рейтинговая информация четко выбиты на трубках для инспекторов строительства и всех, кто интересуется подробными техническими условиями.

Из этих современных пластиков полиэтилен является самым лучшим и наиболее часто используемым материалом. Ниже представлена фотография наших самых универсальных трубок с максимальной производительностью. С 7/8 ″ PEX вы можете рассчитывать на тепловую мощность не менее 50 БТЕ на фут в плите при укладке на горизонтальном уровне и 40 БТЕ на фут при установке перекрытия перекрытия. Наш 7/8 ″ PEX пригоден для питья ( Underwriters Laboratories ANSI / NSF-61 ) и устойчив к ультрафиолету для защиты от солнечных лучей во время установки. Он доступен как в стандартной трубке PEX, так и в виде трубки PEX с кислородным барьером .

Компания Radiant Floor 7/8 ″ PEX

7/8 ″ PEX — это труба большого диаметра, произведенная в Америке, с такой же толщиной стенок, как и обычно используемый 1/2 ″ PEX. Его главное преимущество перед 1/2 ″ PEX заключается в том, что он удерживает больше жидкости и, следовательно, больше тепла. Он имеет несколько более низкие номинальные значения температуры и давления, чем 1/2 ″ PEX, но его можно разместить на расстоянии до 16 дюймов по центру и при этом обогревать комнату, изолированную по современным стандартам (стены R-19, потолки R-27). Чтобы выполнить ту же работу, потребуется вдвое больше 1/2 дюйма PEX.

Это делает 7/8 ″ PEX лучшим выбором для любого приложения, где его можно реально использовать. Он идеально подходит для перекрытий балок с шагом 12 дюймов, 16 дюймов или 24 дюймов по центру, или практически для любой плиты на уровне уклона. Это единственная на рынке сшитая трубка 7/8 ″ PEX из сшитого полиэтилена , диаметр изгиба которой составляет менее 20 ″, что позволяет легко продеть через балки перекрытия. Этот коэффициент гибкости делает 7/8 ″ PEX намного менее склонным к перегибам, чем другие 7/8 ″ полиэтиленовые трубки. Кроме того, для получения максимальных результатов нагрева требуется минимальное количество трубок.Это экономит деньги и время.

Также важно помнить, что все водопроводные системы, будь то системы горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора в небольшой части случаев и характерны для муниципального водоснабжения, возможно, повредили трубы PEX.Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными управлениями водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, концентрацией хлора (4PPM), вы можете рассмотреть возможность использования «закрытой» системы отопления или системы отопления с «теплообменником». Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой, которую он выберет (дистиллированной или родниковой водой, или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

НКТ 7/8 ″ PEX в плите на плане, 16 ″ по центру

1/2 ″ PEX также представляет собой полиэтиленовую трубку, рассчитанную на очень высокую температуру и давление (180 градусов при 100 фунтах на квадратный дюйм). Он излучает примерно половину тепла, чем 7/8 ″ PEX, но его диаметр изгиба меньше. Имеет смысл использовать 1/2 ″ PEX для небольших зон и ограниченных пространств для лазания. Он имеет диаметр изгиба 15 дюймов и должен располагаться на расстоянии 8 дюймов по центру.

Различные другие типы трубок, такие как резиновые, мягкие медные, полибутиленовые или даже простые, так называемый «полиэтилен высокой плотности» (не сшитый), используются для лучистого тепла.Но ограниченная долговечность резины, сложность и дороговизна установки меди, прошлые проблемы с полибутиленом и тенденция простого полиэтилена высокой плотности к усадке и растрескиванию при высоких температурах делают трубы PEX предпочтительными для большинства применений.

Конечно, независимо от того, какой тип трубок используется в вашей излучающей системе, проконсультируйтесь с вашим местным строительным отделом, чтобы гарантировать соответствие местным нормам. (вернуться наверх)

Что такое перекрестные ссылки?

По данным ассоциации Radiant Panel Association, сшивание составляет:

“ трехмерная молекулярная связь, созданная в структуре пластика, которая значительно улучшает многие свойства, такие как тепловая деформация, истирание, химическая стойкость и сопротивление растрескиванию под напряжением.Повышается ударная вязкость и прочность на разрыв, уменьшается усадка и улучшаются низкотемпературные свойства. Сшитые трубы также обладают памятью формы, которая требует только добавления тепла, чтобы вернуть им первоначальную форму при изгибе “.

Как упоминалось ранее, существует три типа сшивки: электронов , пероксида и силана . Трубки PEX компании Radiant Floor сшиты по технологии electronic .Это самый чистый и экологически чистый из трех методов.

Тест духовки

Если вы хотите увидеть графическую демонстрацию того, чем сшитый полиэтилен отличается от трубок из несшитого полиэтилена, см. Фотографии ниже.

Полиэтилен против Durapoly

Трубки после испытания в печи

Трубка слева черная, потому что полиэтилен содержит 2% углеродного элемента для защиты от ультрафиолета. Молочная трубка справа — это «натуральный» полиэтилен с внутренним диаметром 7/8 дюйма.Он не имеет поперечных связей и не содержит пигментов, необходимых для устойчивости к ультрафиолету. PEX 7/8 ″ посередине имеет поперечную сшивку и защиту от ультрафиолета.

Процесс сшивки значительно увеличивает характеристики давления и температуры полиэтиленовых труб. Когда все три пробирки были подвергнуты 30-минутному воздействию температуры 250 градусов, только PEX выжил. (вернуться наверх)

Нагрев воды

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Radiant Floor Компания впервые применила водонагреватели без бака для лучистого отопления полов по запросу почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по запросу никогда не будут работать на лучистое тепло» … мы не согласен! Мы занимаемся этим дольше, чем кто-либо, и с большим успехом!

Так какой же самый простой и эффективный способ приготовления горячей воды? Ответ зависит от ваших потребностей.Если совокупные потребности в горячей воде и обогреве помещения менее 200 000 БТЕ, то водонагреватель для бытового потребления может справиться с этой задачей. Только помните, что не все водонагреватели одинаковы. Некоторые из них специально разработаны для отопления жилых домов и помещений. Водонагреватель, купленный в вашем местном хозяйственном магазине, вполне может справиться с этой задачей … пока ваши требования к БТЕ невысоки. Но стоимость эксплуатации такого агрегата может настораживать. До недавнего времени КПД многих водонагревателей составлял всего 60%.Это означает, что 40% ваших затрат на топливо идет на дымовую трубу. Долгосрочный результат — достаточно потраченных зря денег, чтобы заплатить за высокоэффективный водонагреватель… но у вас не будет его! Всегда лучше поискать на рынке лучший водонагреватель, который вы можете себе позволить, и выбрать его размер, соответствующий вашим потребностям в отоплении.

С другой стороны, если в вашем доме используется комбинация радиаторов плинтуса и излучающего тепла, что является обычным для проектов модернизации, бойлер может быть вашим лучшим выбором. Котлы рассчитаны на выдачу большого количества тепловой энергии.Они нагревают относительно небольшое количество воды до очень высоких температур и различаются по размеру от примерно 100 000 БТЕ до желаемой высоты.

Другие варианты включают дровяные котлы в помещении и на открытом воздухе, геотермальные тепловые насосы (иногда называемые геотермальными системами отопления), электрические котлы (если электричество в вашем регионе недорогое) и, все чаще, водонагреватели по запросу.

: Такаги Тх4

: Водонагреватель Takagi On Demand

В отличие от стандартных водонагревателей резервуарного типа, блоки по запросу исключают «потери в режиме ожидания», нагревая воду только тогда, когда это необходимо.Одна только эта функция может сэкономить до 10% на расходах на топливо, потому что стандартные водонагреватели отводят тепло в окружающий воздух 24 часа в сутки. Электронное зажигание устраняет бесполезную контрольную лампу, обычную для стандартных водонагревателей.
Кроме того, нагреватели по запросу легкие, устанавливаются в ограниченном пространстве, обеспечивают безграничное горячее водоснабжение, а самые современные бренды, такие как Takagi, контролируют температуру воды на входе и регулируют горелку нагревателя вверх или вниз для максимальной энергоэффективности. Цифровой дисплей показывает температуру на входе и выходе, скорость потока, мигает коды ошибок для устранения неполадок и позволяет пользователю настраивать устройство для различных настроек температуры.Техническое обслуживание простое — в основном это входной экран с мелкими ячейками, который необходимо периодически проверять и содержать в чистоте.
Примечание. Новые установки могут потребовать ежедневной очистки до тех пор, пока паяльный флюс и мелкий мусор не будут удалены из системы.
Водонагреватель Polaris довольно дорогой, но это проверенный временем источник тепла с показателем эффективности 96%. Диапазон моделей составляет от 130 000 до 199 000 БТЕ. Polaris может обеспечить много горячей воды как для бытовых нужд, так и для отопления помещений.
Еще один отличный вариант — солнечная энергия.С ростом цен на топливо солнечные водонагреватели не только чистые, эффективные и экологически безопасные, но и служат годы спустя после того, как окупились. Компания Radiant Floor может спроектировать солнечную систему в соответствии с вашими потребностями. См. Наши страницы для нагрева воды с помощью солнечной энергии для получения дополнительной информации.
Стандартные плоские солнечные коллекторы
Плоские солнечные коллекторы горячей воды

Солнечные коллекторы с вакуумными трубками
Трубки
Вакуумные трубки отлично работают даже зимой

(вернуться наверх)
Источники топлива
Теплые полы обогреваются всеми известными источниками тепла.Курорт Brietenbush в Орегоне перекачивает воду из природных горячих источников через свои полы. Остальным из нас, вероятно, не так повезло, и они в конечном итоге используют газ, нефть, солнечную энергию, механическую геотермальную энергию (также называемую тепловыми насосами, использующими грунт), дрова или электричество для нагрева воды.
Пока температура воды, протекающей по трубке, составляет от 120 до 135 градусов, способ ее нагрева остается на усмотрение домовладельца. Однако важны несколько рекомендаций. В первую очередь следует уделять большое внимание скорости восстановления.Природный газ, пропан, нефть и древесина обеспечивают самые высокие показатели извлечения.
Чтобы показать важность скорости восстановления, представьте себе следующий сценарий. Когда нагретая жидкость в излучающей системе удовлетворяет требованиям помещения, циркуляционный насос отключается. Через короткое время жидкость остынет до комнатной температуры. Некоторое время спустя, когда в комнате снова требуется тепло, водонагреватель затопляется большим количеством галлонов воды с температурой 70 градусов. Это снижает общую температуру системы отопления.Обычно это не проблема, потому что большинство водонагревателей могут очень быстро повысить температуру воды.
Однако это не относится к электрическим водонагревателям. Электронагреватели очень эффективны, потому что большая часть энергии, поступающей в устройство, превращается в горячую воду. Но электрические нагревательные элементы не справляются со своей задачей быстро. Система лучистого пола в основном хромает вместе с водой на 90 или 100 градусов, поскольку элементы изо всех сил пытаются поднять воду до желаемого уровня температуры.
Итак, если вы живете в регионе страны, где электричество настолько дешево, что можно нагревать воду, то компенсируйте медленную скорость восстановления с помощью объема . Сведите к минимуму воздействие охлаждающей воды, возвращающей воду, за счет накопления большого количества горячей воды. Резервуар для воды емкостью 120 галлонов в системе теплого пола не лишен смысла. А еще лучше использовать электрокотел (внизу)
В отличие от стандартных электрических водонагревателей, электрические котлы быстро нагревают воду. Но будьте готовы установить вторую сервисную панель для управления потоком энергии.Однако, если электричество в вашем регионе продается по цене 0,06 за кВт или меньше, вариант нагрева воды с помощью электрического бойлера может быть вариантом. (вернуться наверх)
Зонирование
Мы убедились, что практически любой метод нагрева воды подойдет для теплых полов и что трубы из полиэтиленгликолята являются лучшим теплоносителем. Итак, как нам распространить эту нагретую жидкость по жилому пространству?
Хотя это нормально, что даже большая территория может быть одной зоной, иногда люди хотят разбить пространство на несколько зон.Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом. Зона может быть крошечной или огромной. Зона может состоять из множества контуров или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб (300 футов для 1/2 ″ PEX), но зона может содержать любое количество контуров.
Итак, возникает вопрос: сколько зон мне нужно?
Ответ зависит от вашего образа жизни, размера отапливаемого помещения и уникальных архитектурных характеристик здания.Как правило, сводите зонирование к минимуму. Нет ничего плохого в том, чтобы рассматривать весь этаж как одну зону. Под одним этажом мы подразумеваем один этаж. Помните, что первый и второй этажи одного дома не должны находиться в одной зоне. Итак, если у вас двухэтажный дом, ваша система будет состоять как минимум из двух зон.
Минимальное зонирование важно, потому что лучистое отопление очень равномерное. Вы греете не только пол, но и каждый предмет в комнате. В результате все пространство стремится уравновеситься.Рассматривать каждую комнату в доме как отдельную зону — это не только пустая трата времени и денег, но и не дает вам возможности полностью контролировать пространство, которое стремится к одинаковой равномерной температуре.
Зонирование целых секций пола имеет больше смысла. Самая распространенная (и эффективная) процедура зонирования вашей системы лучистого отопления — это определение зон «дневное время» и «ночное время» . Например, блок из редко используемых спален может находиться в отдельной зоне. Кроме того, многие люди предпочитают поддерживать в своей главной спальне более прохладную температуру, чем в остальной жилой площади.Если есть причина, связанная с образом жизни, чтобы поддерживать в одной части данного пола заметно более высокую или более низкую температуру, тогда уместно зонирование.
Другой пример — архитектурные элементы, такие как солнечные комнаты или большие комнаты с большим количеством стекла. В отличие от остальной жилой площади эти комнаты имеют тепловую окраску. Днем в солнечной комнате может быть на 20 градусов теплее, чем в гостиной. Если термостат, регулирующий зону, расположен в гостиной, солнечная комната будет получать ненужное тепло.Обратное также верно. Ночью солнечная комната будет излучать много тепла из-за большого количества стекла. Попытка согреть солнечную комнату холодной зимней ночью приведет к перегреву остальной жилой площади, если бы оба помещения находились в одной и той же зоне. Само собой разумеется, что оконные шторы значительно сокращают потери тепла в ночное время в высоких застекленных помещениях, и их следует устанавливать по возможности.
Добавление зоны обычно увеличивает стоимость с 400 до 700 долларов в зависимости от приложения.Эти затраты связаны с добавлением коллектора, насоса, термостата / датчика температуры пола, реле, арматуры и клапанов и т. Д. Эти различные затраты продиктованы объемом каждой дополнительной зоны. Экономия затрат на дополнительные зоны достигается за счет комфорта, контроля и экономии энергии из-за ненужного перегрева в данной области.
Гараж всегда будет в отдельной зоне. (вернуться наверх)
Несколько схем
Итак, если зона может быть любого размера, и в каждой зоне используется только один циркуляционный насос, как далеко может пройти горячая вода, прежде чем она потеряет все свое тепло?
Ответ зависит от размера используемой трубки.Меньший 1/2 ″ PEX ограничен пробегом 300 футов, 7/8 ″ PEX примерно до 400 футов. Таким образом, если зона достаточно велика, чтобы потребовать больше, чем, скажем, 400 футов PEX, нагретый площадь должна быть разбита на несколько контуров примерно одинаковой длины. Подобная длина важна, потому что вы никогда не хотите, чтобы вода имела путь наименьшего сопротивления. Если ваша зона состоит из трех цепей, одна 200 футов длиной и две 100 футов длиной, две более короткие цепи украдут воду из более длинных 200 футов.цепи, потому что они будут предлагать насосу меньшее сопротивление. Это приведет к неэффективной системе отопления.
Вот как это должно быть сделано. Допустим, весь ваш первый этаж — это одно равномерно отапливаемое пространство, одна зона. Вам потребуется 1200 футов трубы PEX 7/8 ″ с интервалом 16 ″ по центру, чтобы покрыть всю площадь. Если вы попытаетесь непрерывно пропустить горячую воду по трубке длиной 1200 футов, к тому времени, когда вы вернетесь к источнику тепла, у вас будет ледяная вода.
Вместо этого вы можете разбить зону на одну из следующих конфигураций:
(6) 200 футов.Цепи
(4) Цепи 300 футов
(3) Цепи 400 футов
Вы можете видеть, что ни одна из длин контура не превышает 400 футов. В каждом случае вода возвращается к источнику тепла до или в точке 400 футов.
Имейте в виду, что эти длины цепей являются лишь примерами. Длина цепи должна соответствовать каждой отдельной ситуации. Установщик может быть гибким в рамках приведенных выше рекомендаций. Если вы устанавливаете трубы в балки перекрытия и определяете, что идеальная длина контура для вашей ситуации подойдет для (5) контуров длиной 240 футов … тогда непременно сделайте это так.(подробные инструкции по установке см. в разделе Установка балок перекрытия) (вернуться наверх)
Зональный коллектор
Бак с эффективно нагретой водой не будет сильно нагреваться, если его нельзя эффективно распределить по зонам. Для этого мы используем зонный манифольд. Это просто заводской коллектор, содержащий все манометры, клапаны, фланцы насоса и т. Д., Необходимые для установки нескольких циркуляционных насосов в одном центральном месте. Обычно он устанавливается очень близко к источнику тепла, так что любой насос при включении по сигналу из зоны может набирать горячую воду и отправлять ее на пол.
Если по какой-либо причине зонный коллектор должен быть расположен на расстоянии более шести футов (трех футов для блоков по запросу) от источника тепла, размер трубы между источником тепла и коллектором должен быть увеличен прямо пропорционально расстоянию. Свяжитесь с одним из наших технических специалистов для уточнения деталей и никогда не используйте какие-либо материалы труб, кроме меди, для подключения нагревателя к коллектору зоны, т.е. никогда не используйте для этой цели PEX, PVC, ABS, черный чугун или садовый шланг.
Размер подающего и обратного трубопроводов системы отопления определяется общим объемом (все зоны вместе) в системе.Мы рекомендуем медные трубки для подачи и возврата от источника тепла к коллектору зоны и обратно к источнику тепла, чтобы минимизировать сужение (столь необходимого) объема к коллектору зоны. Сужение объема к зонному коллектору и от него может вызвать «борьбу» со стороны конкурирующих насосов, поскольку они могут бороться за объем, отказавшись от трубопровода меньшего размера (меньшего размера).
В каждой зоне всегда есть свой циркуляционный насос. Таким образом, размер насоса может соответствовать количеству трубок в зоне.Затем жидкость из насоса поступает в линию подачи в зону, проходит через пол, а затем возвращается к источнику тепла. (вернуться наверх)
Линии подачи и возврата
Линия поставок
При установке на перекрытиях перекрытия питающий коллектор питает контуры внутри зоны. Этот коллектор представляет собой медную подающую трубку диаметром 3/4 дюйма, которая идет от циркуляционного насоса. (См. «Установка балки перекрытия» для получения подробной информации о строительстве коллектора подачи.)
При установке перекрытия линия подачи проходит к одной стороне коллектора перекрытия (см. Фото ниже), который уже был установлен как часть заливки перекрытия.(См. «Установка плиты перекрытия» для получения подробной информации об установке коллектора плиты.)
Линия возврата
Каждый контур трубопровода будет иметь начало (подача) и конец (возврат). Пройдя по всей длине контура, жидкость перетекает в обратную трубу, также 3/4 ″ из меди. Эта обратная труба ведет обратно к источнику тепла, где вода повторно нагревается и отправляется обратно на подающую сторону контура. Этот цикл повторяется до тех пор, пока в помещение не поступит достаточно тепла.Только после того, как термостат в зоне будет удовлетворен, насос зоны отключится. (вернуться наверх)
Использование переходников и муфт
Адаптер
Адаптеры
Обычно все линии подачи и возврата изолированы пенопластом или стекловолокном. Это необходимо для предотвращения потерь тепла при попадании воды в пол с подогревом и обратно. Чаще всего линии подачи и возврата выполняются из медных труб 3/4 ″. Это потому, что вы уже находитесь в режиме медной трубы, когда покидаете циркуляционный насос.Для перехода из режима медной трубы в режим пластиковой трубы требуется латунный фитинг, называемый переходником.
Адаптеры — очень удобная фурнитура. Возможность перехода с меди на пластик и обратно в любое время дает монтажнику большую гибкость, когда дело доходит до прокладки линий подачи и возврата. Даже при протягивании излучающих трубок через балки перекрытий можно использовать адаптеры для преодоления препятствий в нишах балок, выполнения сверхпрочных изгибов и т. Д.
Муфты
Муфта
Когда установщику нужно соединить пластик с пластиком, используйте муфту.Сильно изогнутые, проколотые или раздавленные трубки можно легко отремонтировать с помощью муфт. Как и переходники, муфты представляют собой латунные фитинги.
См. Раздел «Подключение адаптеров и муфт» в разделе «Сведения об установке» на этом сайте. (вернуться наверх)
Коллектор перекрытия
При заливке излучающих труб в бетонную плиту следует использовать коллектор для плиты. Это больше, чем просто метод разделения подачи на две или более ответвленных цепей, плиточный коллектор также служит комплектом для испытания под давлением.В каждый коллектор встроены манометр и воздушный шток. После того, как трубка установлена и все соединения затянуты гаечным ключом, используйте шток воздуха и воздушный компрессор для повышения давления в системе до 50 фунтов на квадратный дюйм. Если пройдет несколько часов без значительного падения давления, вы можете быть уверены, что ваша трубка готова к заливке.
Пример петлевого коллектора «Настенный»
Контурный коллектор с чередованием подачи и возврата
Обратите внимание, что сторона подачи коллектора соединена со стороной возврата узлом испытания давлением.

Коллектор для перекрытий в коробке, готов к заливке.
Коллектор также можно использовать в качестве предохранительного манометра во время самой заливки. Если в любой момент вы сомневаетесь в целостности системы, проверка манометра сразу же скажет вам, была ли повреждена трубка.
Коробка, используемая для транспортировки коллектора перекрытий, становится формой для заливки вашего бетона. Это предотвращает прямой контакт бетона с коллектором и создает «коллекторный колодец» в плите для защиты труб и соединений от повреждений на более поздних этапах строительства.(Примечание: на фотографии показана коллекторная коробка без установленной передней панели .) (Вернуться наверх)
Мы производим наши коллекторы здесь, на нашем заводе. Каждый многоконтурный коллектор включает шаровые краны для каждого контура pex, так как это также обеспечит лучшую продувку при заполнении системы. Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex.Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.
Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.
В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытые» сопротивление в этих клапанах очевидно.
Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора. Другим недостатком расходомеров механического типа для измерения воды является то, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с техническим обслуживанием.Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование.У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.
Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.
Монтаж механических компонентов
Зонный коллектор
Зонный коллектор
Зонный коллектор разделен на две секции… сторона подачи и сторона возврата сторона .Обе секции следует устанавливать достаточно близко к источнику тепла. В многозонных системах, содержащих много насосов, сторона подачи коллектора может быть довольно тяжелой, поэтому следует позаботиться о ее надежной установке. Когда вы получите коллектор, вы заметите, что мы включили кусок фанеры. Фанеру следует снять и закрепить на стене рядом с источником тепла. Это обеспечит надежную основу для обеих сторон вашего коллектора и даст вам доску, уже предварительно вырезанную по ширине вашего конкретного коллектора.
Также обратите внимание на «тестовые колпачки», припаянные к концам зонных коллекторов и комплект для расширения и продувки. Мы устанавливаем их для испытаний под давлением и для предотвращения попадания мусора в коллектор во время транспортировки. Эти колпачки должны быть сняты перед подключением коллектора.
В пакете с монтажным оборудованием, включенным в ваш заказ, вы найдете два отличных монтажных узла: 1) раструбные соединители 1 1/4 ″ и 2) подвески с разрезными кольцами, в комплекте с предварительно нарезанными стержнями с полной резьбой и чугунной пластиной, которая винты с полной резьбой.
Соединители раструба крепятся к фанере и прикрепляются к основному корпусу коллектора.
Подвески с разрезными кольцами, конечно, также крепятся к фанере, но они прикрепляются к медной трубе 3/4 ″ чуть ниже циркуляционного насоса. Кусок цельной резьбы используется для перекрытия зазора между фанерой и подвеской с разрезным кольцом и обеспечения надежной опоры.
Вы также заметите идентичные латунные тройники на каждом конце зонального коллектора.
Выход тройника резьбовой.В зависимости от того, как вы решите сориентировать коллектор по отношению к источнику тепла, это резьбовое отверстие будет содержать либо сливной клапан, либо встроенный термометр.
Очевидно, вы захотите установить один из проточных термометров в точке, где горячая вода сначала поступает на подающую сторону коллектора. Таким образом, вы можете контролировать температуру жидкости на пути к полу. Второй встроенный термометр установлен так, чтобы вы могли контролировать температуру воды, когда она покидает обратную сторону коллектора и возвращается к источнику тепла.
Установите два сливных клапана в тройники напротив ваших встроенных термометров. Эти клапаны предназначены для слива излучающей системы, если в этом возникнет необходимость.
Циркуляционные насосы

Обычный высококачественный излучающий циркуляционный насос производства Grundfos.
Революционный циркуляционный насос серии ALPHA. При несколько более высокой начальной стоимости насосы ALPHA потребляют на 50-75% меньше электроэнергии.

После того, как зональный коллектор смонтирован, циркуляционные насосы очень легко установить. Фланцы насоса встроены в коллектор, поэтому для крепления насоса достаточно просто совместить насос с фланцем и закрепить его болтами.
Для однозонных систем (например, с одним насосом) всегда ориентируйте циркуляционный насос так, чтобы стрелка на корпусе насоса указывала вверх. Таким образом, воздух, поднимающийся в системе, выталкивается вверх и от насоса. Примечание. Компания Radiant Floor разработала то, что мы называем «Radiant Ready» упаковок.Это предварительно смонтированные и предварительно смонтированные узлы однозонной сантехники , смонтированные на фанерной доске. В зависимости от того, какой пакет необходим, то есть для «открытой» или «закрытой» системы, для завершения механической части излучающей системы необходимо всего четыре или пять паяных соединений.
Radiant Ready «J», однозонный комплект для использования с существующим бойлером.
Для систем с несколькими зонами вам нужно предварительно подключить к насосам провод 12 или 14 калибра , прежде чем вы установите их в зонный манифольд.Следуйте местным нормам и правилам для получения конкретных инструкций по подключению. Некоторые нормы требуют гибкого кабелепровода от релейной коробки к насосам, другие допускают простое соединение Romex.
Контроллер насоса
Блок управления насосом
Блок контроллера насоса обычно устанавливается довольно близко к остальным механическим компонентам. Однако некоторые люди предпочитают располагать его на некотором расстоянии. На контроллере отображается зеленый свет, указывающий на питание системы, и красный свет, указывающий, какая зона или зоны в настоящее время работают.Это может быть очень удобный способ мониторинга вашей системы, и вы можете захотеть установить его в каком-нибудь месте, которое вы часто посещаете. Системы Radiant молчат. Если вы похожи на меня и интересуетесь ритмами вашей системы, вам нужно, чтобы ваш контроллер был где-нибудь, чтобы вы могли его удобно видеть.
Подключение блока контроллера, как правило, очень простое, и схемы прилагаются к каждой системе. Но если у вас есть вопросы, просто свяжитесь с одним из наших технических специалистов, и они с радостью проведут вас через весь процесс.
Комплект расширения и продувки
Для систем Closed и Heat Exchanger вам понадобится комплект расширения и продувки (EPK). Он состоит из расширительного бака, воздухоотделителя, клапанов заполнения и слива, манометра и клапана сброса давления. ЕПК в основном собирается на заводе. Вам придется ввернуть расширительный бачок в нижнюю часть воздухоотделителя, потому что бак поставляется в отдельной коробке, но это простая операция.
EPK позволяет очень легко заполнить и одновременно удалить воздух из недавно установленного трубопровода, а компонент расширительного бачка действует как своего рода «амортизатор» в замкнутой системе. Когда вода нагревается, она расширяется. Гибкая мембрана в баке поглощает это расширение.
Кроме того, манометр в EPK помогает вам заряжать систему с надлежащим значением 15-20 фунтов на квадратный дюйм и в течение срока службы системы сообщает вам, когда необходимо добавить больше жидкости, показывая падение давления ниже 10 фунтов на квадратный дюйм.
Клапан сброса давления — это предохранительное устройство, очень похожее на клапан сброса давления и температуры на вашем водонагревателе. Он защищает трубку от чрезмерного давления.
Монтаж EPK аналогичен монтажу зонного коллектора. Используйте разъемы с разрезным кольцом и резьбу, чтобы прикрепить EPK к стене рядом с источником тепла. В системах Closed и Heat Exchanger EPK устанавливается между источником тепла и зональным коллектором, так что сама водопроводная система обеспечивает большую поддержку сборки.Всегда устанавливайте расширительный бачок после установки EPK. (вернуться наверх)
Мир возможностей
Один из наших клиентов, мастер CAD Дэн Уиллис из Grants Pass, штат Орегон, прислал нам эту схему системы, которую мы разработали для него, использующей солнечную энергию и древесину, с пропаном в качестве резервного.
Это иллюстрирует основной факт: нагреваете ли вы одну небольшую зону с помощью стандартного водонагревателя в виде резервуара или, как в случае с Дэном, объединяете несколько источников тепла в гармоничную многослойную систему, компания Radiant Floor Company может помощь.
Схема гибридной системы лучистого отопления на солнечных батареях
.

Какие трубы для водяного теплого пола лучше? Сравниваем 4 варианта!

Диаметр трубы теплого пола

Шаг укладки трубы теплого пола

Расчет трубы теплого пола

PEX трубы для теплого пола

Итог

Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор

Какие трубы лучше выбрать для водяного теплого пола — обзор материалов и производителей

Основные свойства и параметры труб используемых в напольном и панельном отоплении

Какой материал больше подходит для труб теплого пола

Выводы

какие лучше, диаметр шланга для водяного отопления, какую лучше использовать, из каких труб делают

На что обращать внимание при выборе труб

Характеристика труб из различных материалов

Изделия из меди

Металлопластиковые трубы для водяного пола

Трубы для теплого пола из полипропилена

Отопительные шланги из сшитого полиэтилена

Какой материал выбрать? Какие трубы лучше

Какую трубу выбрать для теплого пола

Требования к трубам

Полимерные трубы

Металлопластиковые трубы для теплого пола

Труба для теплого пола из сшитого полиэтилена, PEX

Теплый пол из полипропиленовых труб

Металлические трубы

Медная труба для теплого пола

Нержавеющая гофрированная труба для теплого пола

Какую трубу выбрать для теплого пола

какая лучше, диаметры, цвета и размеры для водяного отопления

Критерии оценки трубных материалов

Что лучше – сшитый полиэтилен или металлопластик для теплого пола

Характеристики и свойства

Преимущества и недостатки

Полиэтилен

Металлопластик

Опасность металлопластика

Вывод

Заключение

Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?

Часто задаваемые вопросы

Полезная информация по теплому полу

какие лучше и как укладывать своими руками

Требования к материалу

Характеристика материала

Укладка контура

| DoItYourself.com

Какой трубопровод следует использовать для системы водяного отопления

A.Трубы из АБС-пластика

Б. Трубы ПВХ

C. Трубы PEX

D. Медные трубы

E. Свинцовые трубы

F. Трубы из ковкого чугуна

G. Трубы стальные

Нагревание до радиационного обогрева трубы PEX

Как определить правильный размер и расстояние между трубками для вашего проекта

Radiant PEX Pipe.Системы теплого пола PEX. Труба водяная PEX Tubing

Теплый пол: все об электрических и гидравлических системах

Гидравлический водяной теплый пол

Электрические теплые полы

Сияющие полы: краткий исторический обзор

ресурсов

Тепло в ваш дом | | Теплый пол своими руками

Введение

Что такое перекрестные ссылки?

Нагрев воды

Источники топлива

Зонирование

Несколько схем

Зональный коллектор

Линии подачи и возврата

Использование переходников и муфт

Коллектор перекрытия

Монтаж механических компонентов

Добавить комментарий Отменить ответ
