Как установить трехходовой клапан в системе отопления: Трехходовой клапан для отопления: установка смесителя с терморегулятором

Содержание

Трехходовой клапан для отопления: установка смесителя с терморегулятором

Трехходовой смесительный кран нужен в системе отопления для разделения, смешения, перенаправления потоков теплоносителя с различной температурой, чтобы на выходе получить оптимальную температуру в системе.

Устройство используется в смесительных и разделительных узлах отопительных систем. Теплообменник котла нагревает воду до определенной заданной температуры, которая поступает в систему без изменения температуры. Цель использования устройства – поддержание стабильной различной температуры в разных контурах, зачем и нужен клапан в системе, в которой присутствует как минимум 2 контура: малый котельной и большой для теплообменников.

Важно! Смесительный кран обязательно необходимо устанавливать, если котел работает на твердом топливе. В отопительных контурах с таким котлом наблюдаются существенные перепады температуры.

Устройство трехходового клапана и принцип работы

Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.

В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.

У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.

Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно.

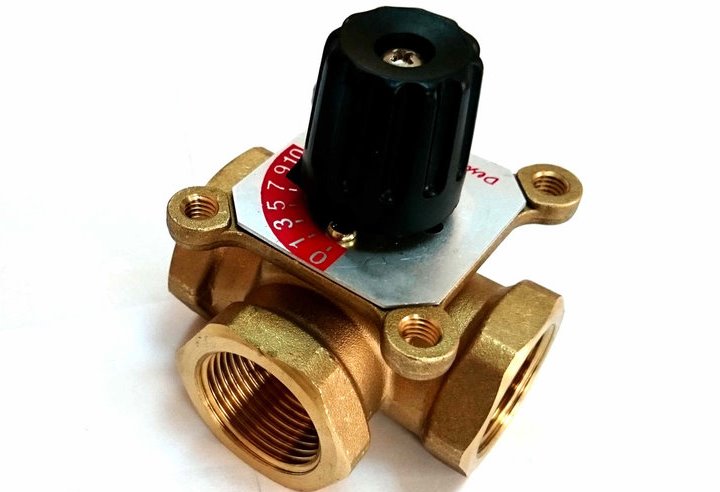

У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.

Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.

Какие существуют виды трехходовых клапанов

h3_2

Конструкция устройства неизменна – металлический тройник. Различаются клапаны по типу управления:

Гидравлический;
С термоголовкой;
Пневматический;
Электрический (с электроприводом).

Принцип работы гидравлического привода: запорный механизм приводится в движение при помощи потока рабочей жидкости. Пневматический привод реагирует на перемену давления в системе.

Наиболее надежным считается кран с электрическим сервоприводом. Он обеспечивает точную автоматическую регулировку работы системы. Электрические датчики (преобразователи температуры) в постоянном режиме производят замеры параметров воды, проходящей через кран с сервоприводом. В случае критических изменений данных, датчики дают сигнал контроллеру, который приводит в движение запорный механизм.

Критерии выбора и принцип управления

Тип трехходового клапана зависит от будущих условий эксплуатации:

Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла.
Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.

Совет! При выборе электрического клапана для сложного отопления, кроме управляющего элемента, необходимо ориентироваться и на сечение входящего патрубка. Чем оно меньше, тем больше гидросопротивление. Кран в этом случае может некорректно работать.

Установка трехходового клапана

В принципе, клапан любого механизма (термостатический, гидравлический, электрический и т.д.) устанавливается идентично.

В системе с одним теплым полом чаще всего смесительный кран устанавливается на линии обратного потока остывшего теплоносителя. Электрический и термостатический привод приведет в движение запорный механизм, открывающий «дорогу» поток, если теплоноситель будет достаточной температуры, то привод уменьшит количество обратки. В системе отопления, состоящей только из теплого пола, трехходовой кран работает для регулировки силы потоков.

Трехходовой кран отдельно для котла устанавливается для предотвращения попадания слишком холодного теплоносителя во входящий трубопровод. В противном случае, в теплообменнике будет образовываться конденсат, что приведет к поломке оборудования. Целесообразно применение нескольких трехходовых клапанов в многоконтурной системе отопления без коллекторного узла. Устанавливают кран на входящем трубопроводе в котел.

Независимо от вида клапана, его монтаж обеспечивает корректную работу систем с разными количествами контуров. Рекомендуется отдавать предпочтения кранам с электроприводом, он считается наиболее надежным. Принцип электрического управления сложнее, чем термо- или ручного. Целесообразно применять краны с сервоприводом с твердотопливными многофункциональными котлами.

Подключение клапана в систему отопления достаточно простое, но способно избавить от серьезных проблем в будущем.

Подключение трехходового клапана до системы отопления — Блог компании

В современных системах отопления прибор, такой как трехходовой клапан, применяется очень часто, поскольку является очень важным прибором качественного и правильного регулирования теплоносителя, по температуре, а не по расходу. Ведь подача оптимально нагретого теплоносителя на систему отопления – является лучшим способом

экономить энергоносители.

Трехходовые клапаны имеют также и другие полезные функции, о которых мы расскажем в данной статье. Вначале нужно рассмотреть вопрос «как работает трехходовой клапан» и разобраться в его внутреннем устройстве.

Содержание статьи:

Разновидность трехходовых клапанов
Устройство и принцип работы
Использование приводов
Схемы подключения клапана до системы отопления

Разновидность трехходовых клапанов в системе отопления

Трехходовые клапаны для отопления делятся на три вида по устройству и принципу работы:

Смесительные клапаны выполняют функцию смешивания двух потоков теплоносителя, которые имеют разную температуру.

Разделительные клапаны разделяют поток теплоносителя на два отопительных контура.

Переключающие клапаны предназначены для переключения потока теплоносителя между двумя линиями. Распознать данные клапаны внешне нетрудно, обычно принцип работы устройства изображен на корпусе смотрите на рисунке 1. Вот такой имеет вид трехходовой смесительный клапан:

Рисунок 1

Похожее значение также есть на разделительном приборе, а на переключающих устройствах изображение может и не быть, но есть значительные внешние отличия по форме. изображение смотрите ниже.

Рисунок 2

С помощью смешивания или разделения потоков теплоносителя достигается эффект оптимальной для Вас температуры теплоносителя, которые поддается на разные контуры, например, радиаторное отопление и контур теплого пола.

Переключающие клапаны применяются в газовых двухконтурных котлах, когда требуется нагретый теплоноситель поочередно направлять в разные теплообменники.

Приспособление и принцип работы

Для того чтобы разобраться из чего состоит смесительный трехходовой клапан и как он работает нужно изучить схему, которая находится ниже. Внутри корпуса с тремя патрубками оснащены три камеры, проходы между которыми перекрываются терельчатыми клапанами. Они зафиксированы на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия такой: при нажатии на шток, он начнет открывать проход для одного потока и постепенно закрывать для другого. Итог будет такой: теплоноситель в камере смешивания клапана получится еобходимой температуры и будет выходить через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, который установлен в соответствии со схемой.

Рисунок 3

Использование сервоприводов

Кроме термостатической головки, есть и другие приборы, которые предназначены для управления трехходовыми клапанами. Первый из них является ручным, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Это является не самым лучшим вариантом, он годится только в том случае когда, теплоноситель, который поступает в патрубки неизменный. Другой вариант – это управление с помощью сервопривода, который получает команды от командо-контроллера. Для совместной работы, с разными приводами используется другой тип клапанов – поворотные, данное устройство указано на рисунке 4. Рисунок 4

Рисунок 5

Такое устройство имеет определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях.

Принцип работы следующий: ось поворачивается на нужный угол, которая вращается сервоприводом. Контроллер управляет приводом, который получает импульсы от одного или нескольких датчиком. Обычно такие приводы устанавливают в автоматизированных системах отопления с погодным регулированием.

Схемы подключения трехходового клапана до системе отопления

Когда уже есть понимание, что такое трехходовой клапан и в чем заключается его робота, можно рассмотреть различные

схемы подключения до системы отопления, которые зависят от роли элемента в отоплении дома. Монтаж трехходового клапана проводится в таких случаях.

1. Для защиты твердотопливного котла от воздействия конденсата при низкой температуре теплоносителя обратного трубопровода, а также превышения температуры при внезапных отключениях электроэнергии.

2. Теплоноситель в контурах теплых полов должен прогреваться до 45°С, температуру поддерживает смесительный узел с трехходовым клапаном.

3. Для поддержания необходимой температуры воды в разных отопительных контурах системы отопления.

4. Когда нужно присоединить бойлер косвенного нагрева к одноконтурному газовому котлу.

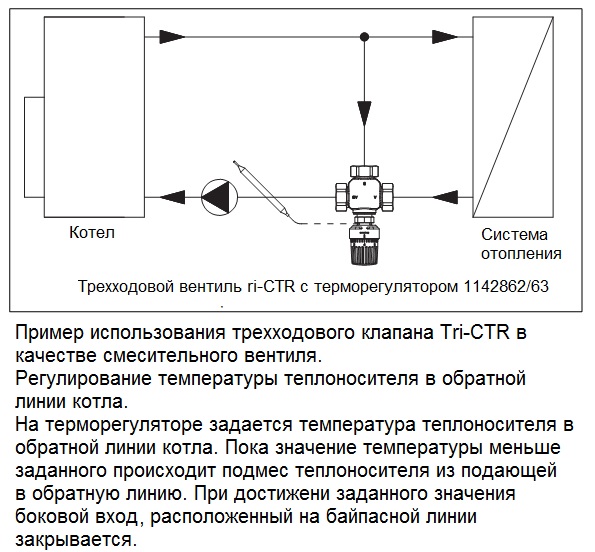

Чтобы защитить отопительное оборудование, например твердотопливный котел от появления конденсата, не можно во время его растапливания допускать подачу теплоносителя в котел остывшей воды из системы отопления. Для этого используется следующая схема подключения с трехходовым смесительным клапаном.
Рисунок 6

Схема работает по следующему принципу. Пока твердотопливный котел не вышел на рабочую температуру, вода циркулирует по малому колу. При нагреве теплоноситель в обратной линии составляет 50-55°С, трехходовой клапан начинает открываться и подмешивать холодным теплоноситель из системы. При выходе теплоносителя на рабочий режим малое коло перекрывается и весь поток идет через всю системы отопления.

В системе «теплый пол» трехходовой клапан выполняет те же функции.

Циркуляционный насос подает теплоноситель по отопительным контурам до тех пор, пока он не начнет остывать. Только это произойдет, сработает датчик и термоголовка, после этого данный клапан станет добавлять в замкнутый контур горячую воду, которая идет из котла. Как правильно и эффективно выполнить монтаж коллектора для теплого пола смотрите на рисунке 7.
Рисунок 7

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35-45°C.

Следующий пример держит в себе подключение (обвязку) твердотопливного котла и теплоаккумулятора (буферной емкости), а также систему отопления дома. Чтобы нагреть аккумулирующий бак полностью за немного времени, температура подачи должна составлять от 70 до 85°С, которая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, который установленный за емкостью вместе с циркуляционным насосом. Смотрите пример схемы подключения системы отопления с трехходовыми клапанами на рисунке 8.

Схема обвязки твердотопливного котла с трехходовыми клапанами

Рисунок 8

Состав отопительного оборудования для системы отопления

Технические характеристики трехходовых смесительных клапанов от производителя Afriso

Трехходовые клапаны Afriso ATV

Модель клапана	Темп. откр (°С)	Соединение	DN	Kvs
ARV 333	45	Rp 1″	25	9
ATV 334	50	Rp 1″	25	9
ATV 335	55	Rp 1″	25	9
ARV 336	60	Rp 1″	25	9
ATV 553	45	Rp 1 1/4″	32	12
ATV 554	50	Rp 1 1/4″	32	12
ATV 555	55	Rp 1 1/4″	32	12
ATV 556	60	Rp 1 1/4″	32	12

Трехходовые клапаны Afriso ARV

Модель клапана	DN	KVS	Соединение
ARV 388	20″	4	Rp 3/4″
ARV 382	20	6,3	Rp 3/4″
ARV 383	25	8	Rp 1″
ARV 384	25	12	Rp 1″
ARV 385	32	15	Rp 1 1/4″
ARV 386	40″	24	Rp 1 1/2″
ARV 387	50	40	Rp 2″

Трехходовые клапаны Afriso ATM

Модель клапана	Соединение	Темп. (°С)	KVS
ATM 331	BP 3/4″	20÷43	1,6
ATM 333	ВР 3/4″	35÷60	1,6
ATM 341	НРП 3/4″	20÷43	1,6
ATM 343	НРП 3/4″	35÷60	1,6
ATM 361	НРП 1″	20÷43	1,6
ATM 363	НРП 1″	35÷60	1,6
ATM 561	НРП 1″	20÷43	2,5
ATM 563	НРП 1″	35÷60	2,5

Рекомендуем посмотреть трехходовые клапаны для отопления

Трехходовой клапан для отопления с терморегулятором: схема подключения

Общая информация

Не секрет, что проблема неравномерного распределения тепла в помещении зачастую доставляет хозяевам немало хлопот. Чтобы избавиться от неприятного явления и создать комфортный температурный режим, в отопительную систему нужно внедрить специальное устройство — регулятор тепловой мощности или трехходовой кран.

Механизм обеспечивает рециркуляцию жидкости-теплоносителя путем смешивания с основным током определенного количества остывшей обработки. В настоящее время тройники устанавливают в системах водоснабжения горячей водой, отопительных контурах и водопроводных системах.

Трехходовой кран – многофункциональный, долговечный

В большинстве случаев трехходовые краны устанавливают в системах отопления со множеством узлов и контуров, что необходимо для стабилизации температуры во всех радиаторах. Применение устройства позволяет контролировать поток теплоносителя, распределяя его по разным частям помещения (например, в кухне, гараже и жилых комнатах). Среди основных преимуществ изобретения выделяют:

компактные и эргономичные размеры;
многофункциональность;
простоту монтажа, эксплуатации и обслуживания;
высокую герметичность;
большой срок службы;
удобство переключения между режимами работы.

Кроме плюсов, у тройников есть и минусы. К ним относятся вероятность заклинивания вентиля при несоблюдении правил эксплуатации и быстрый износ недорогих изделий.

Как правильно установить трехходовой кран – подскажет вам это видео:

За что отвечает трехходовой клапан для отопления с терморегулятором

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой клапан обеспечивает эффективность и экономичность отопительной системы за счет регулирования теплового потока.

Разновидности и назначение каждого вида

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

смесительные,
разделительные,
переключающиеся.

Обозначения на корпусе показывают, к какому виду приборы относятся

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, разделяют один поток на два. А третьи просто переключают движение воды из одного направления (контура) в другой. Две первые разновидности по внешнему виду друг на друга похожи, поэтому на их корпус наносится схема, которая и показывает, для каких целей прибор надо использовать.

Что касается третьей позиции, то его отличить от остальных просто. У него дополнительно есть блок, с помощью которого и происходит переключение. Клапан этого типа обычно устанавливается в двухконтурную систему отопления, когда необходимо перенаправить поток теплоносителя от отопительной системы к бойлеру и наоборот.

Клапан переключающегося типа.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

Максимальное рабочее давление.
Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

Материал, из которого он изготовлен.
Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
Интенсивность эксплуатации.
Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк. Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
Материал клапана. Латунная и медная арматура служит гораздо дольше.
Диаметр труб, к которым будет подсоединяться термоклапан.
Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

Давление.
Максимальная температура теплоносителя в месте монтажа клапана.
Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

На заметку! Не стоит путать трехходовой термосмесительный клапан с аналогичным краном. Несмотря на схожую конструкцию и принцип действия, разница в системе управления существенна. Для сложных систем отопления лучше использовать именно клапан, а для небольших и максимально простых вполне подойдет и управляемый вручную кран.

Конструктивные особенности

Кран выглядит как тройник с Т-образным расположением трубок. По этой причине сантехники стали называть его тройником. Что касается конструкции механизма, то она включает в себя:

Герметичный металлический корпус, который надежно защищен от проникновения влаги, коррозийных процессов и прочих негативных воздействий. В качестве материала для изготовления корпуса задействуют чугун, бронзу, сталь или латунь.
Затвор с несколькими проходными каналами, которые обладают разной формой.
Три отверстия (выходное, с подводом горячей и холодной воды).

Треххододовые краны могут отличаться некоторыми дополнительными характеристиками

Также тройник может отличаться рядом дополнительных свойств, которые указываются на его упаковке. В зависимости от типа затвора, вмонтированного в механизм, выделяют конусные, цилиндрические или шаровые изделия. Принцип крепления бывает фланцевым, муфтовым, вварным или штуцерно-торцовым. Управление механизмом осуществляется вручную, приводной системой или электронным регулятором. Что касается формы заглушки, то она бывает трех видов — S, T, L.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.

Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.

Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством. Чтобы было легче понять, что внутри клапана, надо рассмотреть фото ниже, на котором прибор показан в разрезе. Состоит он из трех патрубков (два боковых один нижний), между которыми располагается камера смешивания. С четвертой стороны (верхней) располагается термоголовка, отвечающая за контроль температуры теплоносителя.

Трехходовой клапан в разрезе

Внутри прибора от терморегулятора идет подпружиненный шток с двумя плоскими клапанами круглого сечения. Их диаметр соответствует диаметру седел патрубков. Вместо них может быть установлен один шаровой клапан, размещенный внутри смешивающей камеры между двумя седлами. При давлении на шток клапаны частично перекрывают подачу из нижнего патрубка и открывают верхний. Все то же самое только наоборот происходит, если шток поднимается вверх.

Но тут надо разобраться, по каким законам работает шток, под действием какой силы он опускается или поднимается. Все дело в самой термоголовке. Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Она термочувствительная. Как только температура теплоносителя начнет подниматься, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который расположен в термоголовке. Резервуар сам начинает расширяться, тем и давит на шток. Последний опускается и открывает нижний патрубок, откуда в трехходовой клапан поступает холодная вода. Горячая поступает с левого патрубка (см. фото).

Разделительный и смесительный клапаны

Конечно, просто так при любом повышении температуры воды давление произойти не может. Для этого на термоголовке установлена градация по температуре, которую регулируют вручную. Именно выставленный параметр и является моментом нажатия на шток.

Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, и внутри клапана произошло смешивание горячей и холодной сред до необходимой температуры. То есть, получается так, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В том случае если теплоноситель продолжает нагреваться, то шток может опуститься до максимально нижнего положения. То есть, он полностью закроет подачу горячей воды и полностью откроет подачу холодной. И это будет продолжаться до тех пор, пока теплоноситель внутри отопительной системы не опуститься до требуемой температуры. После чего откроется верхний клапан, он пустит горячую воду.

Схема смешивания теплоносителя с обраткой

Так работает смешивающий регулирующий трехходовой клапан. Что касается разделительной модели, то принцип работы у нее практически такой же, только наоборот. В один патрубок входит теплоноситель, внутри корпуса прибора он разделяется на два потока и выходит через два соседних патрубка.

Этот вид запорной арматуры устанавливается на тех участках, на которых надо поток теплоносителя разделить на два контура. Один из них будет с постоянным тепловым режимом, другой с переменным. Первый – это поток жидкости, к которому предъявляются требования по качеству. Второй с требованиями по количеству. При этом чисто конструктивно поток с постоянным гидрорежимом никогда не перекрывается, потому что в конструкции прибора длина штока сделана таким образом, чтобы клапан не закрывал постоянный контур.

Но необходимо обозначить, что длина штока может регулироваться. Это дает возможность настроить требуемый объем теплоносителя на постоянном контуре. Что касается переменного, то он может полностью перекрываться. Именно таким образом и регулируется расход и давление теплоносителя в отопительной системе. Как видите, принцип работы трехходового крана достаточно прост. Главное – точно выбрать тип прибора и установить его в требуемое место в схеме.

Принцип работы

Чтобы запустить работу механизма, к нему нужно присоединить два патрубка для подвода холодной и горячей воды. Для успешного подключения следует изучить схему трехходового крана, на которой отображены различные стрелочки и направляющие. Горячая вода, которая идет от котла, является основным теплоносителем, а холодная — оставшейся отработкой.

Системы могут отличаться положением и способом

Между обоими отверстиями с подводами к потокам находится вентиль, обеспечивающий регулировку подачи воды. В зависимости от положения и способа подключения система может:

смешивать два потока с водой в один;
разделять одну линию на два выхода.

Многие ошибочно думают, что тройник перекрывает каналы с водой, которые к нему подключены, но это не так. Задача механизма заключается только в перенаправлении жидкости от входа к выходу.

В простой конфигурации радиатор подключен к котлу последовательным или параллельным образом. Выполнить настройку каждого элемента по отдельности невозможно, поскольку меняется только температура жидкости в котловом резервуаре.

Если же есть желание регулировать каждую батарею, систему нужно оснастить байпасом, а также регулирующим игольчатым краном, который позволит регулировать объемы жидкости, проходящей через него.

Задача байпаса заключается в сохранении общего сопротивления установки для предотвращения сбоев в работе насоса. К сожалению, такой подход требует больших затрат и сложного монтажа, поэтому он не пользуется особой популярностью.

Эффективность работы и конечные показатели КПД могут зависеть от расположения вентиля. Если он открыт наполовину, то выходящий поток воды будет обладать средней температурой. Если же вентиль открыт полностью, то температурный показатель достигнет максимальной отметки. При его полном закрытии выходящим потоком подается только холодная вода.

Для чего необходимо регулировать тепловой поток в системе отопления?

Во время составления проекта отопления дома необходимо выполнить расчет тепла, благодаря которому подбирается оптимальная производительность оборудования, мощность магистрали и тепловое равновесие во всем доме. В процессе функционирования режим может меняться вследствие многих причин:

изменение температуры на улице;
солнечная активность;
порывы ветра;
тепловые излучения от бытовых приборов.

В результате происходит нарушение расчетного температурного баланса. Но нельзя же снять или заглушить отдельные секции отопительных батарей. Чтобы исключить такую ситуацию требуется установка дополнительных элементов, с помощью которых регулируется температура теплоносителя.

К достоинствам трехходового смесительного клапана можно отнести:

простой монтаж;
долгий срок эксплуатации;
функциональные особенности;
практичность;
возможность самостоятельного изменения температуры жидкости.

Из отрицательных моментов нужно выделить: высокую стоимость и невозможность функционирования с загрязненными потоками.

Сколько положений имеет трехпроходной кран

Количество рабочих положений трехходовых кранов определяется формой канала в затворе и предназначением. Схема представлена ниже на фото:

Трехходовые Т-образные смесители имеют 4 рабочих положения.

Трехходовые L-образные краны с углом поворота на 90 или 180° имеют всего 2 рабочих положения.

«Тройники», работающие в тандеме с манометром, вне зависимости от формы канала в затворе работают 4-х положениях. Пятое считается нейтральным (нерабочим) режимом.

На заметку! Трехходовые краны не предназначены для полного перекрытия потока во всех направлениях. Они лишь перенаправляют транспортируемую среду с одной ветки на другую или смешивают их, временно перекрывая один из патрубков.

Термостатические головки – пределы регулирования

Термостатические головки устанавливаются на регулирующие клапаны, перед входом в радиатор. Предназначены для работы с передвигаемым штоком. Главным элементом является сильфонная емкость с жидким, гелеобразным или газовым наполнителем, расширяющемся в объеме при нагревании.

Диапазон поддерживаемой температуры зависит от состава наполнителя, который применяет производитель. Кроме того, диапазон может зависеть от конструктивных особенностей управляющей головки. Величина изменения температуры задается вручную, выбором положения на шкале головки. Чаще всего имеется 6 – 8 позиций.

Важно: температура регулирования лежит в пределах от 6 – 80 до 26 – 320. Крайние позиции полностью перекрывают или открывают патрубок. Погрешность приборов не превышает 1 – 20.

Поддержание комфортной температуры

Трехходовой термостатический клапан предназначен для отопительных приборов. Его устанавливают перед радиатором, с присоединением байпасного трубопровода. Такие устройства принципиально отличаются тем, что перекрывающий сегмент может перекрывать частично или полностью только 1 патрубок, тот, что присоединяется к батарее. А патрубок к байпасу не перекрывается, чтобы не лишить теплоносителя следующих потребителей.

Отличие трехходового крана от задвижки, вентиля и клапана

Кран, задвижка, вентиль и термоклапан относятся к классу запорно-регулирующей арматуры. Однако форма затворного механизма и принцип работы у них разные. Для большей наглядности сравнительные характеристики приборов я свела в таблицу:

	Кран	Вентиль	Задвижка	Клапан
Функция затвора	+	+	+	+
Функция регулировки	Не рекомендована	+	+	+
Форма затвора	Шар, пробка	Клин	Диск, клин	Букса
Принцип движения затворного механизма	Вокруг собственной оси	Параллельно потоку	Перпендикулярно потоку	Параллельно потоку
Рукоятка управления	Рычаг	Маховик	Маховик	Рычаг, маховик
Возможность установки электропривода	+	+	+	+
Возможность установки термостата	Только внешний (для моделей с автоматическим управлением)	+	—	+
Компактность	+	—	—	+

Из данных таблицы видно, что кран менее функционален. Однако именно поэтому он более надежен и служит гораздо дольше своих собратьев.

Достоинства и недостатки термостатических трехходовых клапанов

Несомненные плюсы использования трехходовых терморегулирующих клапанов:

Легкость влияния на температуру рабочей среды.
Практичность и энергоэффективность системы отопления.
Простой монтаж и обслуживание.
Долгий срок службы (зависит от материала, из которого изготовлен).

Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.

Покупка крана

Покупая трехходовой клапан, необходимо учитывать несколько особенностей и критериев выбора. В первую очередь нужно выполнить следующие действия:

Провести измерение диаметра труб общей магистрали, к которой будет присоединен тройник. Оптимальные показатели составляют 20-40 миллиметров, но бывают и нестандартные ситуации, когда приходится приобретать специальные переходники под индивидуальный размер.
Разобраться с пропускной способностью трубопровода в отопительных контурах. Для этого нужно провести несложный расчет и определить, сколько жидкости может пропустить через себя каждый патрубок, а также какой промежуток времени занимает этот процесс.
Уточнить, можно ли дополнительно подключить сервопривод, который сделает систему автоматической. Такой вариант особенно востребован для помещений с теплыми полами.

При покупке трехходового крана важно провести некоторые измерения

Также при покупке тройника не помешает тщательное изучение его остальных характеристик. В большинстве случаев они указываются на коробке с изделием. Если неопытному покупателю тяжело разобраться с различными терминами и официальными данными, тогда ему лучше обратиться за помощью к консультантам.

Трехходовой смесительный клапан с термоголовкой

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

температурные перепады на улице;
солнечная активность;
сила ветра;
наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Качественное изменение свойств радиатора.
Количественное регулирование выделяемого тепла.
В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

С постоянным гидравлическим режимом.
С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

Смесительные.
Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

Ручной.
Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

Название фирмы.
Серия и номер модели (например, VTA 321).
Условный диаметр в мм (DN 20).
Температурный режим, например 20-45С – режим от 20 до 45 °С.
Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т.д.

Плюсы и минусы трехходовых кранов

Достоинства	Недостатки
Компактность и эргономика	Ограниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов	Ограниченный функционал
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затвором	Не предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивления	Быстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажа	Ограниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
Для поддержания необходимой температуры теплоносителя в разных местах системы.
Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана.

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

Электрический мотор.
Редуктор, состоящий из нескольких шестеренок.
Выходной вал, которым привод вращает клапан или другое устройство.
Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
Управляющая электроника, которая расположена на печатной плате.
Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

трехходовые краны для отопления с электроприводом в виде электрического магнита;
трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Монтаж и эксплуатация

Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям. Также нужно обращать внимание на несколько нюансов предстоящей установки:

Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям

На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C. Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
Способ фиксации изделия может быть и вертикальным, и горизонтальным. На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.

Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.

Полезные советы

Перед тем как запустить систему отопления, необходимо убедиться, что трехходовой кран и остальные узлы полностью исправны, не нуждаются в ремонте или замене, а также соответствуют эксплуатационным требованиям. Не рекомендуется устанавливать тройник на трубопровод с диаметром труб от 40 миллиметров. При эксплуатации в горячей среде кран открывают с особой осторожностью, в противном случае появится риск отказа гидравлического клапана.

Самым лучшим материалом для трехходового крана является латунь

Специалисты рекомендуют размещать регулирующие устройства или ручку поворота со штоком таким образом, чтобы они находились в свободном доступе. При выборе подходящей модели крана желательно отдавать предпочтение изделиям из латуни. Они характеризуются большим сроком службы и устойчивостью ко всевозможным воздействиям.

Что касается способа управления, то оптимальным вариантом станет изделие с пневмоприводным контролем. Перед тем как сделать выбор и купить тройник, лучше проконсультироваться со специалистом, поговорить о возможных плюсах или минусах доступных моделей, а также почитать отзывы о них на тематических форумах.

Автоматические клапаны

Выше упоминалось, что 3-ходовые краны могут управляться вручную с помощью штока, который находится на одной из сторон крана и оснащен поворотной ручкой или гайкой. Но такой способ управления не совсем удобен.

Как известно, мощность контура отопления настраивается с учетом температуры обратки, поэтому ручным методом удается определить только пропорцию смешивания воды с разными линиями. Изменение конечного температурного показателя может занимать слишком много времени, да и распределение теплового потенциала происходит неравномерно.

Из-за этой особенности в последнее время большой популярностью стали пользоваться автоматические клапаны, которые работают на основе сервоприводов или специальных гидродинамических и пневматических головок. Эти элементы способны моментально менять текущие конфигурации трехходового крана, учитывая выходную температуру.

Автоматические клапаны удобный в использовании, поэтому пользуются большей популярность чем ручные

По принципу работы электропривод аналогичен ручному управлению, но работает он без человеческого вмешательства, а на основе электронного блока управления. Сам узел представляет собой силовую установку, которая проворачивает шток и меняет его позицию с учетом сигнала.

Практически все трехходовые клапаны поддерживают монтаж сервопривода, но желательно покупать специальные конструкции, которые отличаются небольшими размерами и разрабатываются для электроприводов.

После получения нужных значений на сервопривод подается сигнал к действию, затем он начинает менять расположение штока или поворачивать шар внутри тройника. Бесперебойная и качественная работа системы обеспечивается действием электронного блока управления. Отсутствие этого узла делает установку бесполезной.

У сервоприводов есть масса преимуществ. Главное их достоинство заключается в возможности автоматизировать всю работу отопительной системы и лишить себя дополнительных хлопот. Если же присоединить узел с системой Умный дом, то это позволит еще и контролировать отопление непосредственно со смартфона.

Функции трехходовых клапанов в системах отопления

Такая запорная арматура решает следующие задачи:

поддерживает комфортную температуру;
изменяет качественные свойства радиаторов отопления;
регулирует тепловой поток, подаваемый на радиаторы и «теплый пол».

С поддержанием комфортной температуры все понятно – таким устройством можно добавить или убавить нагрев теплоносителя. Но каким образом достигается изменение температуры? Этого можно добиться двумя способами – снизить температуру нагрева непосредственно на отопительном котле или убавить подачу горячего теплоносителя, разбавив его остывшим.

Схема регулирования температуры теплого пола при помощи подобного устройства.

Качественное изменение свойств радиаторов

Суть изменения в смешивании горячего теплоносителя с холодным. В зависимости от настроек трехходовой клапан с термоголовкой пережимает подачу, при этом открывая «обратку». Действие сравнимо с работой водопроводного смесителя, когда человек настраивает комфортную температуру, к примеру, для мытья посуды. Разница в том, что запорной арматурой не получится полностью перекрыть подачу горячей воды или антифриза.

Количественная регулировка теплового потока

Для регулировки подачи горячего теплоносителя подойдут трехходовые клапаны с сервоприводом. Они определяют температуру и в зависимости от уровня пережимают или открывают подачу воды в систему отопления с нагревательного котла. Термодатчики на радиаторах отопления могут работать автономно, но чтобы правильно настроить комфортную температуру в помещениях их подключают совместно с запорной арматурой.

Разновидностей такого оборудования для систем отопления несколько. Разобраться в том, какое устройство устанавливается в отдельном случае можно только понимая, какие отличия есть у того или иного вида. Об этом и стоит поговорить.

Термостатический клапан стоит немного дешевле устройства с электроприводом.

Как работает трехходовой термостатический клапан в системе «теплый пол»

Чтобы было понятно, как работает схема с клапаном, можно привести пример циркуляции теплоносителя в системе теплого пола. Трехходовой клапан для теплого пола является смесительным. Схема циркуляции здесь такова:

горячая вода через коллектор поступает в систему теплого пола;
у нее должна быть определенная температура, которая отслеживается именно в процессе прохождения через трехходовой клапан;
как только ее значение будет превышать допустимое, клапан открывает один из контуров, который соединен с обраткой отопления;
внутрь поступает охлажденный теплоноситель, понижая температуру,
после чего смешанная вода поступает в отопительный контур теплого пола;
как только температура упадет до требуемой, внутри клапана перекрывается штоком контур с обраткой.

Разводка труб для теплого пола с трехходовым клапаном.

Как выбрать трехходовой клапан для системы отопления частного дома

Теперь вы знаете, для каких случаев используют те или иные виды клапанов. Но это не единственный критерий выбора, ведь у клапанов несколько способов регулировки температуры и разная пропускная способность. Да и материал изготовления может отличаться. Давайте разберёмся с этим более подробно.

Способ регулирования температуры

Ручные.

Начнём с ручной регулировки. Здесь шток соединён с вентилем или ручкой, под ними находятся отметки, с помощью которых и регулируют температуру. Это самый простой и дешёвый способ, поэтому некоторые относят его к более надёжному. Но я считаю, что всё зависит от фирмы: если клапан качественный, то и с автоматической регулировкой проработает не меньше, чем с ручной.

Преимущества	Недостатки
Низкая цена по сравнению с другими видами клапанов	Приходится самостоятельно реагировать на все изменения условий окружающей среды
Работает без подключения электричества	Отопительный контур прогревается неравномерно

Термостатические.

Если в конструкцию встроен терморегулятор, такой клапан называют термостатическим. Обычно его настраивают только один раз. Потом он сам подбирает положение штока, исходя из колебаний температуры. За это отвечает термочувствительная жидкость или газ: когда температура поднимается, они расширяются и начинают двигать шток. Такие клапаны бывают электронными и механическими. Трёхходовой клапан с терморегулятором намного удобнее ручного, поскольку работают автоматически, но и стоит дороже.

Преимущества	Недостатки
Автоматический контроль за температурой	Высокая цена по сравнению с ручным клапанами
Равномерный прогрев отопительного контура
Механические модели работают без электричества

С сервоприводом.

Самыми точными считаются трёхходовые клапаны с электроприводом. В них встроен термостат, но управление происходит с помощью электронного блока, который работает на сервоприводе. Когда температура изменяется, термостат передаёт сигнал на контроллер. А уже он управляет приводом, поднимая или опуская шток.

Преимущества	Недостатки
Не требует участия человека в контроле за температурой	Высокая стоимость
Самая высокая точность из всех видов трёхходовых клапанов	Зависимость от электричества
Самый качественный и равномерный прогрев отопления	По сравнению с электронными термостатическими клапанами повышенный расход электроэнергии

Я считаю, что лучше остановить выбор на среднем варианте. Ручная регулировка неудобная, а клапан с электроприводом дорогой. Да и такая точность в бытовых условиях редко требуется.

Видео – Трехходовой клапан принцип работы

Трехходовые клапаны с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика – самая простая и точная. К тому же в ней нет затрат электроэнергии. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но управлять процессом можно и другими способами. Простой из них – ручной. Скажем прямо, не самый точный вариант, потому что диапазон глубины погружения штока выставляется рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать лишь в тех отопительных системах, где перепады температуры теплоносителя незначительны.

Второй вариант – это управление температурным режимом с помощью электроприводов. Они получают команды от контроллера.

Клапан трехходовой с приводом.

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, в которых вал не крутиться, а поворачивается на определенный градус. Необходимо отметить, что в эту категорию входят любые типы двигателей, к примеру, тепловые. Главное – выполнять условие поворота, а не вращения.

Производители сегодня предлагают две позиции, касающиеся комплектации. Первая – это полный пакет, в который входит контроллер и температурный датчик. Есть возможность сразу настроить прибор на требуемую температуру, а также на угол поворота, к примеру, от 0 до 180°. При этом возможны любые промежуточные значения. Вторая – это отдельный привод с датчиком внутри, к которому надо добавить контроллер, как отдельно стоящий элемент.

Чугунная арматура с сервоприводом для больших сетей отопления

Что касается контроллера, то это прибор, который решает задачи по управлению сигналами. В случае с отоплением он реагирует на температурные изменения, которые ему сигнализирует температурный датчик. Он сигналы обрабатывает и решает, что делать – открывать клапан или закрывать, а точнее, поворачивать по часовой стрелке или против. Сегодня производители предлагают огромную модельную линейку трехходовых кранов с электроприводами. Одна из самых популярных марок – «ESBE» (Швеция).

Трехходовой клапан ESBE с электроприводом

В первую очередь надо обозначить, что у этой марки клапанов внутри располагается шарик со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него в отопительную систему поступает теплоноситель. Градус поворота – 90÷180°.

ESBE от шведского производителя

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют между собой путем вставки оси (вала) привода в верхнюю часть штока. В нем под ось есть отверстие. После чего надо точно по инструкции, приложенной к прибору, провести настройку в плане температурного режима.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без такового:

ФотоМодельНазначение

Другие модели трехходовых клапанов

Еще один известный бренд – трехходовой клапан Навьен от южнокорейской компании. Необходимо отметить, что этот прибор является неотъемлемой частью двухконтурного котла этого производителя. И устанавливается он внутрь отопительного оборудования. Его основное назначение – разделять теплоноситель на подачу в отопительную сеть и на горячее водоснабжение.

Внимание! Клапаны Навьен не подлежат ремонту. Основная причина поломки – шестеренчатая передача от мотора к штоку. Запчасти нигде не продаются. При выходе из строя прибор должен заменяться новым.

Трехходовой клапан Навьен

Датская компания Danfoss – известный производитель трехходовых клапанов. Она предлагает четыре модели, которые предназначаются для разных систем:

ФотоМодельНазначение

	VF3	Используется в системах кондиционирования и теплоснабжения. Материал изготовления – чугун. С фланцевым соединением.
	VMV	Применяется только в системах отопления. Материал изготовления – бронза или нержавейка.
	VRB3	Это смеситель, который используется и в отопительных системах, и в холодильных установках. Материал – нержавеющая сталь.
	VRG3	Устанавливается в отопительных сетях или при транспортировке хладагента. Материал или нержавейка, или чугун.

Сферы применения ограничительной арматуры с терморегулятором

Такие элементы запорной арматуры отопления применяются не только для равномерной подачи теплоносителя на радиаторы. Широкое распространение получили трехходовые смесительные клапаны для теплого пола. В этом случае появляется возможность отрегулировать нагрев в зависимости от температуры за окном, сквозняков. Особенно востребована такая функция, когда в помещении играют маленькие дети. Перегрев пола в этом случае может привести к снижению иммунитета и частым простудным заболеваниям.

Полезная информация! Использование термосмесительного клапана для «теплого пола» не только обеспечит комфортную температуру. Такое устройство поможет сэкономить на топливе или электроэнергии – котлу не нужно нагревать теплоноситель, температура которого и так высока.

На такой клапан можно самостоятельно установить термостат и систему управления.

Предел регулировки температуры теплого пола трехходовым клапаном

Диапазон регулировки температур обширен. Верхний предел ограничивается возможностями котла – полностью перекрыв холодный поток, получим прямую подачу в систему горячего теплоносителя. В обратном случае, убавив подачу горячей воды, добьемся остывания. Нагрев в этом случае практически не заметен.

Полезная информация! Не имеет значения, используется трехходовой клапан для твердотопливного котла или для нагрева используется электричество. Строение и технические характеристики запорной арматуры от этого не меняются.

Правильно подобранная и смонтированная запорная арматура обеспечит комфортную температуру в жилище.

Схемы подключения трехходового клапана к отопительной сети

После всего разбора относительно конструкции клапана и его принципа работы появилось понимание, как его можно использовать в различных отопительных системах. Чаще всего его используют в трех случаях.

В системе теплых полов температура теплоносителя должна быть в пределах +45°С. Именно этот режим и поддерживается с помощью прибора. Об это уже говорилось выше, и было показано, как это должно работать.
Для защиты твердотопливных котлов от образования внутри топки конденсата. Это случается, когда относительно сильно холодная вода по обратке попадает в теплообменник генератора. От этого на внешних поверхностях образуются капли воды от сконденсированного пара. Того допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
Если есть необходимость поддерживать разный температурный режим в разных частях отопительной системы.

Первый вариант рассматривать не будет, потому что он уже был описан. Что касается второго случая, то надо за основу разбора брать фото ниже.

Схема обвязки твердотопливного котла с трехходовым клапаном

На схеме двойной контур: один большой проходит через радиаторы, второй – короткий через байпас (это вертикальная красная линия, начало которой вверху до радиаторов, конец упирается внизу в клапан). Пока котел не разогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан закрывает байпас и открывает обратку (нижняя синяя линия).

И третья позиция, в основе которой лежит распределение теплоносителя по потребителям, в них требуемая температура не всегда является одинаковой. К примеру, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Внимание! В такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед бойлером.

Принципиальная схема разводки с установкой трехходового клапана должна быть приблизительно такой, как показано на фото ниже.

Распределение теплоносителя по потребителям.

Трехходовые клапаны для отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене он дешевле 30-35% от приборов с приводами. Чем он отличается от всех остальных. В его конструкции нет ни штоков, ни датчиков, ни термоголовок. Внутри установлен так называемый термостатический элемент, который настроен на определенную температуру теплоносителя. К примеру, это может быть или +45°С, или +65°С. То есть, показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирают на заводе и там же устанавливают, поэтому на клапане обязательно указывают, какая температура на выходе будет после него. К примеру, если вам требуется клапан для теплого пола, то выбираем с температурой +45°С. Положительной стороной этих приборов является их дешевизна. Отрицательной – невозможность настраивать температурный режим воды.

Внимание! Если клапан этого типа устанавливается на байпас твердотопливного котла, то необходимо перед покупкой изучить паспорт самого генератора. Основной показатель для клапана – температура воды в обратном контуре. Именно по ней и подбирается прибор.

Термостатическая модель.

Правила установки трехходового клапана в системе отопления

Трехходовой клапан с сервоприводом или без такового установить своими руками несложно. Это просто запорная арматура, но надо отметить, что она может иметь разные способы крепления. Обычно их два: резьбовой или фланцевый. В первой позиции резьба может быть внутренней или внешней. В любом случае соединение с трубами производится посредству герметизирующих материалов, таких как фум-лента или пакля. Что касается фланцевого соединения, то для его герметичности надо изготовить прокладку из термостойкой резины или паранита.

Правильное соединение клапана с трубами

Есть два нюанса, которые касаются правильного монтажа:

Прибор устанавливается обычно на обратном контуре до циркуляционного насоса, потому что выходной патрубок всегда открытый.
Ставить в систему трубопроводов надо клапан точно по стрелке движения теплоносителя. Последняя указывается на корпусе прибора.

Виды соединения клапана с трубами.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором.

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Автор статьи Олег Борисенко Задать вопрос Похожие записи

Что такое опрессовка труб, когда необходима и порядок проведения

Виды клея для склеивания полиуретана между собой

Способы пайки полипропиленовых труб
Оставить комментарий Отменить ответ

Комментарий <текстареа id=»comment» name=»comment» aria-required=»true» placeholder=»Ваш комментарий»> Популярные статьи

Выбор маслянного обогревателя для дома
Виды и монтаж систем отопления
Металлопластиковые трубы для отопления
Теплоизоляция для труб отопления
Настенный обогреватель в виде картины
Плитка для печей и каминов
Полипропиленовые трубы для отопления
Система воздушного отопления в доме
Двухтрубная система отопления
Электрическое отопление дома и квартиры
Выбор и обзор плинтусных обогревателей
Внутрипольные конвекторы водяного отопления
Экономичный способо отопления гаража
Экономичный способ отопления частного дома
Маты для водяного тёплого пола

</текстареа>

Видео: трёхходовой клапан для систем отопления

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

Компактный размер.
Высокий уровень функциональности.
Простота в использовании и техобслуживании.
Хорошая степень герметичности затвора.
Длительный период использования.
Низкий уровень гидравлического отпора.
Отсутствие зон застоя.
Легкий монтаж.
Нет необходимости в ежедневном уходе.
Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

Заклинивание вентиля из-за некорректной эксплуатации.
Дешевые изделия очень быстро выходят из строя.
Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Технология установки клапана

Трехходовой клапан необходимо устанавливать в соответствии с его назначением. На корпусе и в паспорте указывается направление потоков. Важно, чтобы при монтаже, направление потоков совпадало с направлением стрелок на корпусе. Существуют модели, которые можно устанавливать и на смешивание и на разделение потоков. Следует обращать внимание на буквенное обозначение: А, В и АВ.

Для клапана, работающего на смешивание, А и В соответствует входящим потокам. Обозначение АВ соответствует исходящему, смешанному потоку. У приборов, предназначенных для разделения, буквы АВ обозначают входящий поток, который необходимо разделить. Буквы А и В соответствуют исходящим разделенным потокам.

Схему на разделение потоков еще иногда называют «коллекторным подключением», поскольку назначение коллектора – разделить один поток на несколько. Но в коллекторах, разделение регулируется вручную, либо не регулируется вовсе, а только включается или отключается. И на отводящих патрубках стоят краны или вентили.

Важно: у 3-х ходового клапана происходит регулирование разделения в ручном или автоматическом режиме.

Ошибки и возможные проблемы при установке

Как правило, смесительные клапаны устанавливают перед циркуляционным насосом, а разделительные после насоса. Если не соблюдать это правило, а насос в системе один, то будет нарушена циркуляция теплоносителя.

Если клапан получает управляющий сигнал от датчика температуры воздуха в помещении, то в этом случае для изменения этой температуры потребуется достаточно много времени, измеряемого десятками минут.

Терморегулирующие головки могут неверно работать в следующих случаях:

нагреваются от близкорасположенного радиатора;
нагреваются теплым восходящим воздухом от трубы, на которой установлены;
попадание прямых лучей солнца;
закрыты шторой и теплый воздух от батареи попадает на терморегулятор.

Нужно учитывать эти факторы при установке терморегулятора. Головка должна располагаться не вверх, а в сторону, горизонтально.

Совет: лучше приобретать в комплекте терморегулятор и клапан. Не все терморегулирующие головки могут подойти к конкретному корпусу. В противном случае следует изучить способ их крепления, чтобы подобрать соответствующий образец.

Правила эксплуатации

В тепловых пунктах и котельных перед трехходовыми клапанами рекомендуется устанавливать фильтры грубой очистки. Перед радиаторами фильтры не ставят, но в этом случае фильтр должен обязательно стоять на вводе в квартиру, либо в тепловом пункте многоквартирного дома.

Разница в давлении между входящими потоками не должна превышать значений, указанных в паспорте на изделие. Обычно диапазон дифференциального давления находится в пределах 1,0 – 0,5 бар.

Трехходовые клапаны больших диаметров для ИТП и котельных требуют периодической регулировки хода штока и смазки шестерен привода, раз в 6 месяцев. Обычно эти работы выполняются перед началом отопительного сезона и в конце.

Для большинства клапанов существует требование прямого участка до и после корпуса, от 2 до 5 диаметров патрубка. На корпус не должны воздействовать нагрузки от навешиваемого трубопровода и другой арматуры. С двух сторон от корпуса устанавливают опоры под трубопроводы.

Практическое применение

Везде, где нужно обеспечить качественное регулирование теплоносителя, могут применяться клапаны четырехходового типа. Качественное регулирование – это управление температурой теплоносителя, а не его расходом. Добиться необходимой температуры в системе водяного отопления можно лишь одним способом – смешиванием горячей и остывшей воды, получая на выходе теплоноситель с нужными параметрами. Успешное выполнение данного процесса как раз и обеспечивает устройство четырехходового клапана. Приведем пару примеров установки элемента для таких случаев:

в системе радиаторного отопления с твердотопливным котлом в качестве источника тепла;
в контуре нагрева теплых полов.

Как известно, твердотопливный котел в режиме разогрева нуждается в защите от выпадения конденсата, от которого стенки топки подвергаются коррозии. Традиционная схема с байпасом и трехходовым смесительным клапаном, не позволяющим холодной воде из системы проникать в котловой бак, может быть усовершенствована. Вместо байпасной линии и смесительного узла ставится четырехходовой клапан, как это изображено на схеме:

Возникает закономерный вопрос: какая польза от такой схемы, где придется ставить второй насос, да еще и контроллер для управления сервоприводом? Дело в том, что здесь работа четырехходового клапана подменяет собой не только байпас, но и гидравлический разделитель (гидрострелку), буде в таковом есть нужда. В результате мы получаем 2 отдельных контура, обменивающихся между собой теплоносителем по мере необходимости. Котел дозировано получает охлажденную воду, а радиаторы – теплоноситель с оптимальной температурой.

Поскольку вода, циркулирующая по греющим контурам теплых полов, нагревается максимум до 45 °С, то запускать в них теплоноситель напрямую от котла недопустимо. С целью выдержать такую температуру перед распределительным коллектором обычно ставится смешивающий узел с трехходовым термостатическим краном и байпасом. А вот если вместо этого узла установить четырехходовой смесительный клапан, то в греющих контурах можно использовать обратную воду, идущую от радиаторов, что и показано на схеме:

Заключение

Нельзя сказать, что установка четырехходового крана проста и не требует финансовых вложений. Наоборот, реализация подобных схем выльется в ощутимые финансовые затраты. С другой стороны, они не настолько велики, чтобы отказаться от преимуществ таких систем – эффективности работы и в результате – экономичности. Важное условие – наличие надежного электроснабжения, так как без него перестанет работать привод клапана.

Конструкция четырехходового клапана

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

О принципе работы клапана

Как и его более «скромный» трехходовой собрат, четырехходовой клапан изготавливается из качественной латуни, но вместо трех присоединительных патрубков имеет целых 4. Внутри корпуса на уплотнительной втулке вращается шпиндель с цилиндрической рабочей частью сложной конфигурации.

В ней с двух противоположных сторон сделаны выборки в виде лысок, так что посередине рабочая часть напоминает заслонку. Сверху и снизу в ней сохранена цилиндрическая форма, чтобы можно было выполнить уплотнение.

Шпиндель со втулкой прижимается к корпусу крышкой на 4 винтах, снаружи на конец вала насаживается регулировочная рукоятка либо устанавливается сервопривод. Как выглядит весь этот механизм, поможет хорошо представить показанная ниже детальная схема четырехходового клапана:

Шпиндель вращается во втулке свободно, поскольку не имеет резьбы. Но при этом выборки, сделанные в рабочей части, могут открывать проток по двум проходам попарно либо позволять смешиваться трем потокам в разных пропорциях. Как это происходит, показано на схеме:

Для справки. Существует и другая конструкция четырехходового клапана, где вместо вращающегося шпинделя задействован нажимной шток. Но подобные элементы не могут смешивать потоки, а только перераспределять. Они нашли свое применение в газовых двухконтурных котлах, переключая поток горячей воды с отопительной системы на сеть ГВС.

Особенность нашего функционального элемента состоит в том, что поток теплоносителя, подведенный к одному из его патрубков, никогда не сможет пройти к другому выходу по прямой. Поток всегда будет поворачивать в правый или левый патрубок, но никак не попадет в противоположный. При определенном положении шпинделя заслонка позволяет теплоносителю проходить сразу вправо и влево, смешиваясь с потоком, идущим из противоположного входа. В этом и заключается принцип работы четырехходового клапана в системе отопления.

Следует отметить, что управление клапаном может осуществляться двумя способами:

вручную: требуемого распределения потоков добиваются путем установки штока в определенное положение, ориентируясь по шкале, находящейся напротив рукоятки. Способ используется редко, поскольку эффективная работа системы требует периодической корректировки, постоянно производить ее вручную невозможно;

автоматически: шпиндель клапана вращается сервоприводом, получающим команды от внешних датчиков либо контроллера. Это позволяет придерживаться заданных температур воды в системе при изменении внешних условий.

Схема четырехходового смесителя

h3_2

Работа клапана контролируется двумя способами:

Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

Подключение циркуляционного насоса. Устанавливается на обратной трубе;
Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

Котел;
Четырехходовый термостатический смеситель;
Предохранительный клапан;
Редукционный вентиль;
Фильтр;
Шаровой кран;
Насос;
Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке. Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии.

Главная
Обслуживание отопления
Комплектующие и расходные материалы

оценка статьи: (Пока оценок нет)
Загрузка…поделиться с друзьями:Похожие публикации

Добавить комментарий Нажмите, чтобы отменить ответ. Рубрики

Популярные статьи
Как проверить и настроить давление в расширительном баке Давление в расширительном бачке отопления позволяет создать циркуляцию теплоносителя по… 631.03.2016
Нормы и оптимальные значения температуры теплоносителя Нормы температуры теплоносителя в системе отопления различаются в зависимости от… 023.03.2016
Как рассчитать коллекторную систему отопления Расчет коллектора отопления включает в себя расчёт диаметра гребенки коллектора,… 016.03.2016Свежие публикации

Как проверить и настроить давление в расширительном баке
Устройство и принцип работы буферной емкости для отопления
Выбираем и устанавливаем счётчик на отопление
Виды кранов для отопления и их назначение
Схемы и монтаж двухтрубной системы отопления.

Источники

https://kaminguru.com/sistema-otoplenija/montazh-trehhodovogo-krana.html
http://remoo.ru/otoplenie/trekhkhodovoj-klapan-dlya-otopleniya-s-termoregulyatorom
https://HomeMyHome.ru/trekhkhodovojj-klapan-dlya-otopleniya-s-termoregulyatorom-skhema.html
https://vseotrube.ru/ventili-i-zadvizhki/trehhodovoj-klapan
https://seti.guru/trehhodovoy-klapan-dlya-otopleniya-s-termoregulyatorom-shema
https://vseotrube.ru/ventili-i-zadvizhki/trehhodovoj-kran
https://trubarik.ru/dlya-otopleniya/trehhodovoj-klapan-smesitelnyj-dlya-sistemy-otopleniya
https://kak-sdelano.ru/otoplenie/trexxodovoj-kran
https://first-apartment.ru/trehhodovoj-klapan-dlya-otopleniya.html
https://vseotrube.ru/otoplenie/trehhodovoj-klapan-dlya-teplogo-pola
https://homius.ru/trehhodovoy-klapan-dlya-otopleniya-s-termoregulyatorom-shema.html
https://GradusPlus.com/kotly/obustrojstvo-kotelnoj/trehhodovoj-klapan-dlya-sistemy-otopleniya/
https://v-teplo.ru/trehhodovoj-klapan-princip-raboty.html
https://ZnatokTepla.ru/truby/printsip-raboty-trehhodovogo-krana.html
https://housetronic.ru/otoplenie/element/termoregulyatory/trexxodovoj-kran.html
https://cotlix.com/kak-rabotaet-chetyrexxodovoj-klapan
http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/chetyrehhodovoy-klapan-dlya-otopleniya.html

[свернуть]

Трёхходовой кран для систем отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления.

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Схемы обвязок твердотопливного котла

подключение твердотопливного котла

У домовладельцев после приобретения котла, возникают вопросы об обвязке и внедрении его в систему теплоснабжения дома.

Котел Таймень относится к котлам длительного горения, где объем загрузки топлива рассчитан на более длительную автономную работу, и безусловно есть ряд определенных условий, для надежной и безаварийной эксплуатации котла. Одно из главных условий — температура обратного теплоносителя (воды) из системы отопления ДОЛЖНА БЫТЬ НЕ МЕНЕЕ 60 С. Это связано с тем, что в дровах даже сухих, содержится очень много влаги и смол, которые при низких температурах (ниже 60) обильно выделяются в топливной шахте котла, что вызывает неприятные последствия при работе.. Итак, как же решить данное условие, рассмотрим варианты подключения котла:

Схема №1

Самая распространенная и простая схема, когда с помощью насоса вода последовательно проходит через котел, систему отопления, и так по кругу..

(1) — котел

(2) — предохранительный клапан (в комплекте с котлом)

(4, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(8) — закрытый расширительный бак (экспанзомат)

Основной недостаток данной схемы связан с тем, что для выдерживания главного условия (обратка не ниже 60С), Вы не можете подать воду в систему отопления ниже этой температуры… При старте на холодную систему отопления, Вам понадобится долго времени на прогрев теплоносителя в котле выше 60С весной и осенью, когда на улице не так холодно как зимой, в отопление нельзя подавать воду с температурой выше 60 С иначе Вам придется открыть все форточки, будет ОЧЕНЬ ЖАРКО..

Cхема №2

Часто практикуется среди монтажников систем отопления…

появляется дополнительное устройство, поз (7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С), с помощью которого при понижении температуры обратной воды ниже 60, открывается перемычка и часть воды с подающего трубопровода подмешивается в обратный трубопровод, тем самым немного подняв температуру (в нашем примере с 55 до 60 градусов) Если сравнить схему №1 и Схему №2 то проблема перетопа помещения сохраняется, т.е. слишком горячая вода направляется в систему отопления, что по прежнему создает неудобство в осенне-весенний период (ОЧЕНЬ ЖАРКО).

Собранную готовую обвязку Вы можете приобрести в нашем магазине

Схема №3

Для возможности снижать температуру воды направляемой в систему отопления устанавливается дополнительный насос (14) и трехходовой клапан (13). Вода из обратного трубопровода при этой схеме может подмешиваться в подающий (за счет насоса). Данная схема целиком соответствует требованиям безотказной работы связки котел — система отопления.

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)

(8) — мембранный расширительный бак (экспанзомат)

(13) — Клапан трехходовой смесительный 1″ (ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Собранную готовую обвязку, которая состоит из двух частей (готовая обвязка 3.1, 3.2), Вы можете приобрести в нашем магазине.

Схема №4

Многие домовладельцы, хотят использовать дополнительно возможности котла для нагрева горячей воды (ГВС), это также полезно для работы котла (своего рода теплоаккумулятор) в случае небольшой тепловой нагрузки на систему отопления. В схему №3 добавляется бойлер косвенного нагрева с необходимой обвязкой..

(G1,G2,G4,G5) — краны шаровые латунные

(G3) — Термостатический клапан прямой Heimeier Standart Ду20 + Термостатический элемент K с погружным датчиком, Heimeier

(G6) — Бойлер косвенного нагрева горячей воды (Drazice OKC 160 NTR)

(G7) — предохранительный клапан бойлера Ду15, 6 бар

Схема №5

Если Вы ограничены в денежных средствах, то схему №4 можно упростить….

Убираем темостатические клапаны поз.7 и G3, при этом по трубопроводу нагрева бойлера (по линии кранов G1-G2) будет происходить постоянный подмес подающей воды в обратный, тем самым поднимая температуру воды перед котлом. Но чудес не бывает ,у этой схемы есть два минуса: возможно переохлаждение обратки (ниже 60С) при нагреве свежей порции воды (еще холодной) и нагрев воды в баке до очень горячего состояния 65-90 С. Второй недостаток убирается установкой термостатического смесителя (G3) на выходе воды из бака (например ESBE VTA321 3/4″, 35-60С)

Схема №6

По желанию в схему №4 можно добавить резервный электрокотел или дополнительный контур с другим температурным графиком, например теплые полы. Для эксплуатации электрокотла с температурой уставки теплоносителя ниже 60С, требуется установка байпасного крана (15) в обход антиконденсационного клапана (7)

(1) — котел Таймень

(2) — предохранительный клапан 1,5 бар

(K1-K3, 11,12, 15, G1,G2,G4,G5) — краны шаровые латунные

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(К4) — резервный котел

(6) — фильтр (грязевик) сетчатый

(7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)

(8) — мембранный расширительный бак (экспанзомат, например Flexcon C 25)

(G3) — Термостатический клапан прямой (Heimeier Standart Ду20) + Термостатический элемент K с погружным датчиком, Heimeier)

(G6) — Бойлер косвенного нагрева горячей воды

(G7) — предохранительный клапан бойлера Ду15, 6 бар

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — узел смешения теплого пола

Схема №7

Для домовладельцев желающих сэкономить на обвязке котла схожей со схемой №3, можно установить вместо дорогостоящего термостатического смесительного клапана (поз. 7 в схеме №3) на перемычку котловой насос управляемый электронным термостатом (10), термостат настраивается таким образом, что насос (5) работает до тех пор пока температура обратки не достигнет 60С

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(13) — Клапан трехходовой смесительный Ду 25 (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(15) — закрытый расширительный бак (экспанзомат)

Схема №8

Во многих городах России в магазинах торгующих сантехническим и отопительным оборудованием невозможно найти трехходовые вентили и клапана, а хочется реализовать полноценную схему обвязки схожей со схемой №3, так как же быть? Выход есть! Можно изменить схему №7 и вместо трехходового смесительного клапана (13) перед перемычкой смешения с обратным клапаном (8) установить балансировочный клапан или обычный ВЕНТИЛЬ тонкой регулировки (11). Схема работает следующим образом, при желании понизить температуру воды в системе отопления, Вы закрываете немного вентиль (балансировочный клапан) и циркуляционный насос подмешивает из обратного трубопровода в подающий воду по смесительной перемычке. Единственный недостаток схемы, нужно подобрать скорость циркуляционного насоса так, что бы при полностью открытом балансировочном клапане (вентиле) небыло подмеса воды из обратки.

(1) — котел Таймень

(2) — предохранительный клапан (в комплекте с котлом)

(3, 4, 9, 11, 12) — запорные краны

(5) — циркуляционный насос

(6) — сетчатый фильтр

(7, 8) — обратный клапан

(10) — накладной термостат

(11) — Клапан балансировочный (вентиль)

(13) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

(14) — закрытый расширительный бак (экспанзомат)

Схема №9

Каждый домовладелец в России задумывается, что будет с котлом и системой отопления при отключении электроэнергии ? Как продолжить отбор теплоты и не дать котлу закипеть?Есть два способа решения данной проблемы:

1) купить источник бесперебойного электроснабжения с аккумулятором приличной емкости и преобразователем с чистым синусом

2) предусмотреть работу схемы обвязки котла и системы отопления на естественной циркуляции теплоносителя, но как быть со всевозможными клапанами? Ответ на этот вопрос учтен в схеме приведенной ниже..

В схему №3 добавляется обводные трубопроводы с лепестковыми обратными клапанами, которые открываются под действием сил гравитации при отключении насоса и закрываются при его включении…

Готовая часть (9.1) узла присутствует в нашем магазине

(1) — котел Таймень

(4, 11, 12) — запорные краны

(5) — насос циркуляционный котлового контура (типа Wilo Star-RS 30/6)

(6) — фильтр (грязевик) сетчатый

( 7) — термостатический смесительный клапан 1″ ( ESBE VTC511, t=60С)

(8) — открытый расширительный бак

(2, 10) — лепестковый обратный клапан

(13) — Клапан трехходовой смесительный 1″ (TOURDIVERT или ESBE VRG131)

(14) — насос циркуляционный контура системы отопления (типа Wilo Star-RS 30/7)

Схема №10

В схеме №6 мы рассмотрели как последовательно установить простейший электрокотел, но бывают в продаже или уже установлены в доме электрокотлы со своим насосом, автоматикой и пр. С таким оборудованием можно добиться автоматического перехода на электроотопление например при прогорании топлива в котле Таймень или по команде GSM модема.

Реализуется это установкой электрокотла параллельно твердотопливному с добавлением 2-х обратных клапанов ( 9,10) предотвращающих обратные течения при автоматическом запуске электрокотла, например по комнатному термостату…

Схема №11

Несмотря на то, что котлы Таймень, можно с комфортом использовать круглый год без теплоаккумулятора (ТА), есть потребители желающие добавить в схему обвязки котла теплоаккумулятор. Желательно использовать ТА высокий, на сколько позволяет помещение котельной, и предусмотреть естественную циркуляцию между котлом и ТА при отключении электроэнергии, это достигается установкой обратного лепескового клапана (поз.2) в обход антиконденсационного клапана (поз.7) . Для постепенной разрядки и сохранения стабильной температуры в системе отопления, рекомендуем устанавливать трехходовой термостатический смесительный клапан (поз.13)

Надеемся, что это статья внесла некоторое понимание в принципах обвязки твердотопливного котла, и Вы сделаете отличную индивидуальную котельную, а в доме будет всегда тепло !

Неперехваченное исключение

Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье.

Содержание:

Назначение и виды клапанов
Принцип работы
Как подключить клапан к системе отопления
Типы приводов

Назначение и виды клапанов

По принципу действия трехходовые термостатические клапаны делятся:

Переключающие.
Разделительные.
Смесительные.

Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают. Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы. На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов.

При помощи разделения или смешивания потоков можно добиться необходимой температуры носителя тепла. А переключение применяют в двухконтурных газовых котлах. Необходим клапан для того чтобы подогретую воду по очереди направлять в разные теплообменники.

Принцип работы

Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении. Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка.

Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается.

Как подключить клапан к системе отопления

После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях:

В системе « теплый пол». Так как в контурах теплоноситель должен иметь температуру не более 45°. Контролировать температуру сможет трехходовой термостатический клапан;
Клапан часто применяют, чтобы защитить твердотопливный котел от конденсата. А также случается температурный шок из-за внезапных отключений электричества.
Для того чтобы в разных местах отопительной системы поддерживалась требуемая температура носителя тепла применяют трехходовой термостатический клапан.

В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур.

Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы.

Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°. Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры.

В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан.

Типы приводов

Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов:

Термостатическая головка может управлять краном вместо обычного привода. Она имеет чувствительный элемент, который реагирует на температуру воздуха. Для того чтобы она начала реагировать на температуру воды клапан дополнительно снабжают выносным датчиком температуры. Его помещают в трубопровод, где протекает теплоноситель, и соединяется с приводом капиллярной трубкой. Такой способ считается точным.
Самый простой привод за счет расширения жидкой среды чувствительной к переменам температуры, которая размещена в нем, нажимает на шток. Бытовые клапаны небольшого диаметра обычно оснащены таким типом привода. Такие клапаны можно с легкостью снять и установить другое устройство.
Данный способ является самым популярным и самым точным. Электропривод, который управляется контроллером, также может воздействовать на шток. Преобразователи температуры постоянно измеряют температуру носителя тепла и при повышении сразу сигнализируют контролеру. А от него полностью зависит работа термостатического клапана.
Есть и более простой вид изделия. Он называется трехходовой смесительный клапан с сервоприводом. Он является упрощенным видом предыдущего способа. Но в данном способе отсутствует контролер. В таком случае краном управляет привод, при этом получая сигналы от температурного датчика. Обычно такой вид используется в комплекте с кранами, которые имеют секторный или шаровой распределительный элемент.

схема подключения с электроприводом, принцип работы для теплого пола

Трехходовой клапан для отопления с терморегулятором это важная часть регуляции системы обогрева помещения.

Нагрев полов или батареи зависит от воды, которая прибывает с определённой температурой, обогревая поверхность.

Но часто нормально урегулировать этот поток кипящей воды невозможно, температуру изменить практически невыполнимо. С этой задачей поможет справиться трехходовой клапан для отопления с терморегулятором.

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
Один клапан, через который в трехходовой клапан попадает горячая вода.
Второй клапан, через который в устройство попадает холодная вода.
Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

седельный;
поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.
Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».
Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Вам также будет интересно:

Виды приводов клапана

Типы приводов клапанов:

Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.
Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.
Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Краны с электроприводом

Преимущества:

Главное преимущество кранов с электроприводом — лёгкий монтаж или демонтаж. Для того чтобы установить прибор от мастера не требуется быть высококвалифицированным специалистом, разбирающимся в тонкостях электрики, механики и просто в техническом ремесле. Установить оборудование может любой желающий, что снижает цену оплаты конечного итога покупки и установки добавочных материалов тепловой системы обогрева.
Фото 1. Электропривод для трехходового клапана модели Elbi, производитель — «Ariston», Италия.
Сам дизайн прибора расширяет границы контроля положения крана при помощи двух микропереключателей, установленных удобно и имеющих многоцветные светодиоды, отвечающие за разную температуру как горячую или холодную, так и тёплую. Упрощение регулирования также осуществляется с помощью незамысловатого указателя-рукоятки ручного управления, позволяя контролировать температуру и задавать более точные параметры нагрева или охлаждения.
Ещё одной положительной чертой, которой отличается трехходовой кран с электроприводом от обычного — это быстрое прикрепление крана за счёт дополнительных фитингов, входящих в комплект предоставленного теплового оборудования. Опять же, монтаж или демонтаж сможет осуществить и сам покупатель, не прибегая к помощи специалистов.

Принцип работы такого клапана не сильно отличается от обычного. Однако есть некоторые тонкости. В отличие от простого устройства, здесь температура регулируется электроприводом, который снимает показатели температуры (датчик). Далее, информация поступает в контроллер, тот отдаёт команду штоку или шару (сегменту) подняться или опуститься для достижения необходимого нагрева воды.

Клапан для тёплого пола

В санузле или ванной комнате, а иногда и на кухне (в помещениях с небольшой площадью), тёплые полы монтируются без смесительного узла. В таком отсеке нет технической необходимости.

Для хорошей регуляции и тонкого контроля температуры используют простую систему со штоком. Так получается практичнее и намного дешевле, ведь полы прогреваются с помощью небольших разветвлений, поэтому смесительный узел будет просто бесполезен.

Как выбрать

Обычно отдать бракованное оборудование в этой сфере не получается, потому что недостатки видны сразу, но вот необходимые параметры, которые стоит всё-таки проверить, чтобы точно убедиться в качестве продукции:

Лицензия или сертификат о качестве оборудования. Первая и основная вещь, чтобы убедиться, что товар не перепродают.
Внимание! В противном случае, держаться трехходовой клапан для отопления с терморегулятором будет меньшее количество лет, если вообще не станет протекать после первых минут использования.
Стоит учитывать, что лучшие металлы, которые прекрасно сочетаются и выносят горячую воду: золото, бронза и латунь. Приобретая изделия из таких металлов, потребитель повышает их устойчивость к протеканию на большое количество лет.
Основной критерий — внимательность к резьбе продукции и к её размерам. Многие покупатели часто упускают этот пункт, приобретая другие размеры, отличающиеся на несколько миллиметров.
Тем самым они прописывают себе мокрые полы и потоп с первых секунд отопления помещения.

Схема подключения

С каждым прибором обычно выдают подсказки, памятку по подключению, которой необходимо пользоваться.

Важно! Изначально установить вентиль в правильное положение. Указатели показывают траекторию водяного потока. Буквой «А» обозначен прямой ход, «В» — перпендикулярное первому направление, «АВ» — объединённый вход или выход, зависящий от типа клапана.

По направлению есть два вида приборов: с симметричной или Т-образной схемой, с асимметричной или L-образной. При установке Т-образной модели вода поступает в клапан через торцевые отверстия. После смешивания вода выходит в центральное отверстие. Во втором варианте тёплый поток заходит с торца, а холодный поступает снизу. Выход жидкости после смешивания до нужной температуры происходит через второй торец.
При монтаже смесительного клапана, если он необходим нельзя помещать его приводом или термостатической головкой вниз.
Перед началом запуска нужна проверка. Перекрывают все краны и воду, проверяют трубопровод и остатки в нём пакетов и других запчастей после открытия коробки с трехклапанником.
Если всё в порядке, то можно запускать, но не на всю мощность, а постепенно, чтобы быстро заметить утечку или накопление воды в одном месте из-за засора. Лучшие такие вещи сразу предотвращать, чтобы обеспечить долгую работу оборудования.

Как установить в системе отопления

Для установки сначала потребуется собрать сам трехходовой клапан, присоединив к нему терморегулятор.

После завершения этой лёгкой процедуры в три отверстия обычно подключаются шланги или трубы с водой разной температуры: в одном горячая, во втором холодная, а третья остаётся пустой.

Справка! Перед использованием стоит проверить наличие батареек или заряженного аккумулятора в самом терморегуляторе.

Подключив, таким образом, систему обогрева её присоединяют к основному обогревательному контуру, перед этим обязательно проверив герметичность проделанной работы. При включении воды и подачи её на всю систему отопления шток или шар станет работать автоматически на физических силах, не требуя специального включения.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как правильно установить трехходовый клапан.

Актуальность

На рынке существует огромное количество абсолютно разных как по дизайну, так и по углу выхода и входа клапанов, обладающих очень разнообразными характеристиками, поэтому найти тот, что подойдёт именно под конкретный случай не составляет ни малейшего труда.

Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами

Часто инженер заменяет существующий вторичный насос в системе комбинацией двухходовых и трехходовых регулирующих клапанов. Как мы можем воспользоваться преимуществами высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте сделаем шаг назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе на этой неделе в «Минуты утра понедельника» Р. Л. Деппмана.

Работа трехходового клапана и ограничения

Трехходовые регулирующие клапаны могут быть переключающими или смешивающими, в зависимости от того, как они подключены и управляются.На приведенном ниже рисунке показана система трехходового переключающего клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике уменьшается, и поток направляется в байпас. Когда змеевик полностью заполнен, результирующая температура возврата в сеть равна температуре подачи. При запросе на полный обогрев или охлаждение температура возврата в систему равна расчетной температуре на выходе из змеевика. Между полной и нулевой нагрузкой температура обратной воды изменяется в зависимости от расхода, необходимого в змеевике.

Ниже приводится простой пример. Предположим, расчетная скорость потока в нагревательной спирали составляет 20 галлонов в минуту при подаче 180 ° F и обратной 140 ° F. Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F. Температура возвратной воды составляет 160 ° F, когда половина потока проходит через змеевик, а половина — в байпас. Использование трехходовых клапанов обычно означает, что скорость потока постоянна, а температура возврата меняется.

Когда владелец этой системы обращается к своему консультанту за идеями по энергосбережению, эта система с постоянным потоком кричит: «Выбери меня, Монти!» (Если вы не знаете, что это, спросите кого-нибудь с седыми волосами). Предполагая, что котел может справиться с пониженным потоком или без него, кажется, все, что нам нужно сделать, это закрыть перепускной клапан. Здесь мы можем столкнуться с ограничением трехходового клапана.

Трехходовые клапаны имеют ограничение на максимальное давление, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный).Они были разработаны для обхода или смешивания потоков, а не для плотного закрытия. В результате клапан будет протекать, когда он попытается полностью закрыть, обеспечивая нежелательный поток и теплопередачу. Гидравлические системы могут обеспечивать передачу большого количества тепла при более низких расходах. Если трехходовой клапан протекает, когда органы управления сообщают клапану о закрытии, может быть неудобная температура в помещении. Это могло произойти, если байпасный балансировочный клапан закрыт.

Применение циркуляционного насоса B & G Ecocirc

^® -XL Smart ECM в трехходовых клапанных системах

В первично-вторичной системе расход источника отделен от конечного расхода общей трубой.Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли пониженный расход проблемы с котлом или охладителем. Ниже показана система, настроенная на постоянный расход. Было бы неразумно снижать скорость потока в этой системе без понимания влияния минимальной скорости потока через источник тепла или холода.

В качестве примечания, этот слайд вырезан с веб-сайта B&G E-Learning, где вы можете посещать онлайн-классы с викторинами за кредиты.

Когда температура повышается, мы знаем, что поток где-то обходится, и поэтому нам не нужен такой большой поток.В этом случае инженер может снизить скорость насоса в зависимости от температуры возврата. Это можно сделать с помощью привода и датчика температуры. В небольших системах также будет хорошо работать интеллектуальный циркуляционный насос ECM.

Здесь важно одно предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ ТОЛЬКО В СЛУЧАЕ НЕБОЛЬШОГО РАЗНООБРАЗИЯ МЕЖДУ ТЕРМИНАЛЬНЫМИ БЛОКАМИ! Если один змеевик требует большого расхода, а другие нет, смешанная температура обратного потока снизит скорость насоса.У этой пониженной скорости может не хватить напора для обеспечения полного потока катушки, которая в нем нуждается. Я расскажу об этом позже, в «Минуту утра понедельника» Р.Л. Деппмана.

Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для меньших систем с меньшими потерями напора, и эти системы имеют тенденцию к меньшему разнообразию. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры поставляется в комплекте с насосом и подключается непосредственно к нему.Никакой внешней системы управления зданием не требуется. Если насос расположен на обратной линии, вам даже не понадобится внешний датчик, поскольку в насос встроен внутренний датчик.

Температура обратки изменится еще больше, если в системе будет выполнен сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика режим работы насоса можно изменить на дифференциальную температуру. Больше ничего не нужно. Настройка немного изменится.

Что произойдет, если используется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменную подачу и переменную температуру обратной линии.Bell & Gossett позаботится о вас. Используя режим перепада давления в сочетании с режимом перепада температуры (ΔP-ΔT), инженер получает насос, который будет следовать линии управления напором насоса вместе с реакцией на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.

Электрические схемы и последовательность управления для интеллектуальных циркуляционных насосов ECM с трехходовыми клапанами

Электрическая схема такая же, как и в других приложениях.

Последовательность операций

Первичный насос нагрева / охлаждения ( вставьте тег ) должен быть активирован вызовом нагрева / охлаждения ( активирует контакты пуска-останова 11-12 через удаленное реле ).Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен быть поставлен поставщиком насоса. Насос должен изменять скорость в зависимости от изменения температуры возвратной воды. В системах отопления без сброса насос должен снижать скорость при превышении расчетной температуры обратного потока и увеличивать скорость при снижении температуры. В системах отопления со сбросом температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур.В системах с охлажденной водой насос должен увеличивать скорость при превышении расчетной температуры возврата и снижать скорость при понижении температуры. Индикация неисправности будет отображаться на насосе и может включить аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документах.

На следующей неделе в журнале R. L. Deppmann Monday Morning Minutes будет рассмотрено использование интеллектуальных насосов ECM в более крупных системах рециркуляции воды для бытовых нужд.

** Всегда читайте полное руководство по установке и эксплуатации перед началом любых работ.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

Y План Системы отопления

Большинство жилых домов в Великобритании имеют одну из двух систем управления отоплением.План «S» и план «Y». Оба предназначены для точного управления вашей системой отопления. Здесь мы говорим о плане «».

Преимущества:

Контроль температуры в системе горячего водоснабжения и отопления
Время работы всех нагревательных элементов
Экономия на топливе

Недостатки

Разбавляет и ограничивает поток в некоторых системах

Обзор системы отопления Y-Plan:

Причина, по которой эта система называется Y-образной схемой, связана с формой трехходового клапана.Есть много 3 производителей портов, включая Honeywell, Horstmann и Danfoss, и это лишь некоторые из них.

Горячая вода из котла направляется в змеевик горячей воды или в радиаторы, в зависимости от того, какую услугу запрашивает программист и какой термостат требует тепла. Трехходовой клапан также действует как переключатель для включения компонентов системы отопления. Следовательно, для работы системы необходима определенная последовательность переключателей.

Например, с радиаторами:

Программатор достигает заданного периода времени, когда радиаторам требуется тепло.
Программатор активирует подачу напряжения на комнатный термостат.
Если в помещении холодно, то термостат переключит это напряжение питания на двигатель в трехходовом клапане.
Трехходовой клапан переместится, чтобы открыть выпускное отверстие для воды из радиатора. (Занимает около 10 секунд)
Когда клапан открывается, он включает отдельную подачу напряжения, которая питает котел и насос.
Котел и насос получают электропитание и работают.Вскоре вы должны почувствовать горячую воду в радиаторах.

Трехходовой клапан имеет 2 источника питания для привода в одну или другую сторону, в зависимости от того, что требуется системе: горячая вода или горячие радиаторы, или и то, и другое.

Проблемы с системами отопления Y Plan

Со временем клапаны могут заклинивать (особенно после лета нахождения в одном положении). Когда головка двигателя перемещается в положение клапана, она выжигает головку.Для этого потребуется новый трехходовой клапан. Купить новый от можно здесь .

Симптомами этого может быть только горячая вода и отсутствие центрального отопления или наоборот. Вы можете проверить, не заклинивает ли клапан, перемещая ручной рычаг сбоку клапана. Когда он открыт, нагретая вода будет отводиться как к змеевику горячей воды, так и к радиаторам.

Как заменить трехходовой клапан:

Выключите все нагревательные элементы электрически (выньте предохранители и проверьте)
Изолировать подачу воды в систему отопления (чердак или водопровод)
Зафиксируйте рычаг клапана в открытом положении (сбоку клапана) и слейте воду из системы отопления (найдите слив ниже уровня трехходового клапана)
Снимите трехходовой клапан, запомнив проводку (у вас должна быть подача напряжения от комнатного термостата к двигателю клапана.Также будет горячая вода, подаваемая через термостат баллона. Это позволяет системе работать только на обогрев. Также будет нейтраль и земля. Тогда у вас должно быть постоянное напряжение, которое переключается самим трехходовым клапаном, который идет к котлу и насосу. Остерегайтесь клеммных коробок для электрики в системах отопления. Там часто остаются провода под напряжением, даже если выдернете предохранители. Всегда проверяйте дважды! Обычно это кошмар, чтобы понять, не зная, как эти системы работают)
Установите новый клапан и следуйте инструкциям по его подключению.Не используйте старые цвета старого клапана. Производители часто меняют цвета коммутируемых проводов и т. Д.).
Заполните систему отопления и выпустите воздух.
Подайте питание на систему и проверьте работу.

Вот обычная проводка для системы Y-плана:

Видео ниже охватывает 3-х ходовой клапан. В частности, это положение в системе Y-плана. Мы также рассмотрим основы установки или замены трехходового клапана или головки.

Статьи по теме

Системы отопления S-Plan

Интерактивный дом — Регулирующие клапаны центрального отопления

Интерактивный дом — регуляторы и термостаты центрального отопления

Интерактивный дом — Газовый котел

Интерактивный дом — масляный котел

Интерактивный дом — Радиаторы

Интерактивный дом — Термостатические клапаны радиатора

Интерактивный дом — Цилиндр с горячей водой без вентиляции

Интерактивный дом — Цилиндр с вентилируемой водой

Узнайте больше о трехходовых клапанах HVAC

В отрасли HVAC используются два типа трехходовых клапанов: смесительные клапаны и отводные клапаны.Во избежание недоразумений, связанных с терминологией, мы будем рассматривать смесительные клапаны с двумя входами и одним выходом, а отводные клапаны — с одним входом и двумя выходами.

Рисунок 1.

Многие назовут все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться байпасными клапанами, клапанами постоянного расхода и многими другими терминами.

Примечание. Неправильное использование одного для другого вызовет вибрацию, гидравлический удар, вибрацию и повреждение системы.

Смесительные клапаны чаще используются в области HVAC. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, перенаправляя полный поток от одного или другого входа к общему выходу.

Клапаны переключающие обычно используются как двухпозиционные. Поток полностью отклоняется в ту или иную сторону. Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют определенные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования.Производители клапанов обычно указывают в своих каталогах, предназначен ли клапан для смешивания или отвода.

После того, как будет определено, с каким трехходовым клапаном вы имеете дело, смешивающим или переключающим, регулирующим или двухпозиционным, выбор должен происходить так же, как двухходовые клапаны. Найдите коэффициент CV. Как и раньше, вам нужно знать полный расход и DP.

Трехходовые клапаны используются во многих приложениях с замкнутой системой. Примеры включают:

1. Изменение температуры подачи

2.Изменение объема потока

3. Первичные / вторичные насосные системы

4. Двух- или четырехтрубные распределительные системы

Не существует «практических» способов определения расхода или доступного давления для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все характеристики.

Рисунок 2.

На рис. 2 показан трехходовой клапан, изменяющий температуру потока. Обратите внимание, что количество воды в системе (показанной здесь змеевиком) не меняется.В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP, чтобы использовать, чтобы найти CV.

Рисунок 3.

На рисунке 3 мы меняем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане. Используйте 50% доступного давления, минимум 5 фунтов на квадратный дюйм, если возможно. В этом примере доступно 18 фунтов на квадратный дюйм, поэтому давление 9 фунтов на квадратный дюйм — это DP, который нужно использовать для определения CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.

Как и в случае с двухходовыми клапанами, если выбранный трехходовой клапан меньше диаметра линии, не забывайте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новое CV.

Для трехходовых клапанов, используемых в системах «охлажденная вода-горячая вода», с переключением «лето-зима», двухпозиционным смешиванием или отводом, используйте клапан размера линии. Это приложение с низким DP. Желателен полный сток.

Для определения статического давления, на которое должен быть рассчитан клапан, используется следующая формула:

Номинальное статическое давление (в фунтах на кв. Дюйм) = [(HFP + HT) + (HP — HF)] / 2.31

Где HFP = Давление заполнения в нижней точке системы в футах водяного столба.

HT = Расстояние клапана над нижней точкой системы.

л.с. = общий напор насоса в футах водяного столба.

And HF = Потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.

К сожалению, может быть известна не вся информация для расчета номинального статического давления напора (SHPR). Для определения приближения SHPR может использоваться метод. Возьмите давление наполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно этой сумме или превышает ее. Вам нужны эти две части информации.

Номинальное давление закрытия для трехходовых клапанов в замкнутом контуре должно равняться или превышать общий перепад давления, который может возникнуть на любом из портов, когда этот порт закрыт.

Рисунок 4.

На рисунке 4 максимальное давление, при котором клапан должен будет закрыться, будет равно сумме перепадов давления в змеевике, насосных участках змеевика и клапане с полным потоком от B к AB.Это потому, что, когда нет потока через байпас, от X до A, давления в X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X к тому контуру (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления через клапан.

Рисунок 5.

На рисунке 5 ситуация такая же. Клапан должен закрываться при наибольшем падении давления от X до AB. К сожалению, в реальном мире определения размеров клапана, необходимость DP для проверки давления закрытия трехходового клапана почти никогда не известна.Обычно, можно даже сказать, к счастью, клапан, выбранный по расходу и перепаду давления, будет иметь достаточно высокие параметры закрытия, чтобы работать.

Трехходовые клапаны, используемые в градирнях, представляют особые проблемы. Мы уже имеем дело не с замкнутыми циклами, а с открытыми. Системы с разомкнутым контуром — это системы, открытые для атмосферы в некоторой части системы.

Когда конденсатор находится на том же уровне или выше градирни, рекомендуется использовать трехходовой переключающий клапан в байпасной секции. Не рекомендуется использовать трехходовой смесительный клапан в точке A, поскольку он будет находиться на стороне всасывания насоса и создавать условия вакуума, а не поддерживать атмосферное давление.См. Рисунок 6.

Рисунок 6.

Когда конденсатор находится ниже уровня градирни, рекомендуется байпас с использованием двухходового клапана.

DP от A до B при полном потоке должен равняться напору C-D. См. Рисунок 7.

Рисунок 7.

Как работает система отопления Y-Plan | Дизайн отопления

Что такое система отопления Y-Plan?

Система обогрева Y-Plan — это система, в которой используется один клапан с электроприводом, который имеет 3 отверстия для протекания воды.

Вода течет из котла через нижнюю часть клапана, затем клапан направляет поток воды через порт A (в отопление), порт B (в горячую воду) или через оба порта для нагрева радиаторов и горячая вода вместе.

Системы отопления Y-Plan широко использовались в старых системах отопления. Но из-за того, что вы не можете добавлять какие-либо дополнительные зоны и что вы обычно не можете использовать 3 порта в невентилируемых цилиндрических установках, они теперь гораздо менее распространены в современных системах.

Как работает трехходовой клапан?

Клапан с электроприводом имеет 2 микропереключателя внутри, переключатель 1 перемещается, когда клапан достигает среднего положения, переключатель 2 перемещается, когда клапан достигает положения «Только нагрев».

Когда питание передается по белому проводу (нагрев включен), на двигатель подается напряжение 230 В. Двигатель вращается, пока не достигнет среднего положения, и переключатель 1 переместится (больше не отправляет 230 В прямо по белому проводу на двигатель).

Питание от белого провода теперь проходит только через переключатель 2, который затем проходит через диод и преобразуется в напряжение постоянного тока, прежде чем достигнет двигателя.
Также есть напряжение от оранжевого провода, идущего к двигателю, но оно проходит через 2 резистора, прежде чем достигнет двигателя.
Этого постоянного и пониженного переменного напряжения достаточно для удержания двигателя в среднем положении, но недостаточно для дальнейшего перемещения клапана (только в сторону нагрева)

Если потребность в горячей воде удовлетворяется или если никогда не было потребности в горячей воде во-первых, на сером проводе тоже есть подача 230В (горячая вода отключена).
Серый провод будет питать двигатель прямым напряжением 230 В при перемещении переключателя 1 (когда клапан достигает среднего положения), и теперь клапан полностью переместится в положение «только нагрев».

Теперь клапан останется в этом положении, так как на сером проводе есть постоянное напряжение 230 В (до следующего запроса на горячую воду).

Как подключить систему отопления Y-Plan

https: //heatingcontrols.honeywellhome.com / professional-zone / resource-center / Wiring-Diagrams /

В системе отопления Y-Plan у вас должен быть провод, соединяющий клемму «Горячая вода отключена» на программаторе (обычно клемма № 1) и клемма «Доволен» Клемма на термостате цилиндра. Эти клеммы соединены вместе серым проводом от клапана с электроприводом.

Провод выключателя под напряжением к котлу соединен с оранжевым проводом от клапана с электроприводом и проводом «Call» от термостата водонагревателя.

Клапан с электроприводом находится в последнем положении, в котором он находился до удовлетворения потребности.Таким образом, если последним запросом была горячая вода, клапан будет находиться в положении горячей воды с 230 В на сером проводе от клапана с электроприводом, но двигатель не будет запитан.

Когда есть потребность как в отоплении, так и в горячей воде, 230 В подается по белому проводу (нагрев включен) и питает двигатель.
Двигатель переместится в среднее положение и будет удерживаться в нем до тех пор, пока по серому проводу не будет подано 230 В (горячая вода отключена), а клапан полностью перейдет в режим «Только нагрев» — или пока не будет включено питание по белому проводу (нагревание включено). выключается, и клапан возвращается только к горячей воде.

Распространенные неисправности в системах отопления Y-Plan

Одна из распространенных неисправностей, которую вы можете обнаружить в системах Y-Plan, заключается в том, что котел продолжает работать и нагревать радиаторы (даже если система управления не требует нагрева).
Это может быть связано с пониженным напряжением, протекающим через клапан с электроприводом от серого провода (горячая вода отключена) до оранжевого провода (переключатель под напряжением).

В некоторых котлах этого пониженного напряжения достаточно для розжига котла.
Обычно это можно исправить, установив ограничитель проводки или конденсатор между оранжевым (переключатель под напряжением) и синим (нейтраль) проводами в центре коммутации.

Полное объяснение и демонстрация этой неисправности приведено в видео выше.

2-ходовые и 3-ходовые клапаны: какой тип подходит именно вам?

Клапаны играют решающую роль практически во всех промышленных процессах. Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB».С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».

Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.

Работа 2-ходового клапана

Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB).Когда плунжер и шпиндель расположены полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz. Положения заглушки Percise будут контролировать скорость потока через клапан.

2-ходовые клапаны

обычно используются в основных двухпозиционных устройствах , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.

2-ходовые клапаны

также могут использоваться в системах с переменным расходом , которые испытывают изменения давления, температуры и расхода. Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.

Для некоторых систем с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положение плунжера и шпинделя клапана можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%).Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании 2-ходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом. Двухходовые клапаны используются почти во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобилестроение, деревообработка, химическая промышленность, производство продуктов питания и напитков, производство электроэнергии, судостроение и промышленность по очистке воды и очистке сточных вод.

>> Сделайте запрос сегодня!

Работа 3-ходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны. Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны могут использоваться либо для направления потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход.При использовании в качестве смесительных клапанов жидкости из впускных каналов A и B смешиваются внутри корпуса клапана и впоследствии выводятся через порт AB.

Mixing позволяет комбинировать комбинации жидкостей с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве отводных клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку течь только из AB в B.Когда плунжер и шпиндель на 100% находятся в нижнем положении, поток через порт B блокируется, и поток разрешен только от AB к A.

3-ходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов. Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах.Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же перерабатывающих отраслях, о которых говорилось ранее.

2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны

Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности. Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая поддерживает срок службы шпинделя и сильфона.

Будучи лидером отрасли и главным дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для обширного ассортимента клапанных решений.

Если вы хотите узнать больше о наших системах с 2- или 3-ходовыми клапанами, свяжитесь с нашей технической командой или запросите расценки сегодня .

Модели потока для трехходового шарового клапана

Выберите подходящий трехходовой многоходовой шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов.Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости. Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги регулирующих клапанов и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Краны шаровые трехходовые канистра

Отсечение или перекрытие потока
Переключение потока между двумя разными источниками
Объединить поток из двух разных источников
Альтернативный поток между двумя разными пунктами назначения
Перенаправить поток, идущий из одного источника в другой пункт назначения
Разделение потока из одного источника между двумя исходящими пунктами

Этот пост посвящен основным конструктивным различиям между потоком L-образной (L-образный) и Т-образной (Т-образной) схемами в трехходовых шаровых клапанах.Я также опишу некоторые способы, которыми положение ручки в сочетании с диапазоном поворота ручки используется для управления потоком через типичные конструкции трехходового шарового крана.

Помимо электронной книги в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорных клапанов для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Вариант для уменьшения или устранения сопротивления потоку через шаровой кран — использовать шаровой кран с полным проходом.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описываются различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотрите видео.

Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа может использоваться для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе правильного трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые подключены к трубопроводу или трубке для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — узнайте о шаровых кранах с плавающей опорой и шаровыми кранами на цапфе на сайте HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется путем сочетания способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным требованиям процесса, например

Полностью перекрыть поток
Смешайте поток из двух разных источников
Перенаправить поток из одного пункта назначения в другой
Разделение потока из одного источника между двумя разными направлениями
Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с формой потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов с потоками как L-образной, так и T-образной формы, но сначала я опишу шаровые краны L-формы потока. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L

Типичный шаровой клапан L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для прохода потока шара).

Схемы потока

л, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.

Шаровые краны L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — Переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.

Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если поворот рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на рукоять). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отсечки.

У четырехпозиционного клапана эти два положения закрытия клапана разнесены только на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это предусматривает три варианта потока:

Левый поток
Правый поток
Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана с L-образной схемой потока обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового клапана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана с L-образной схемой вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны вертикального типа L-образной формы имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия BVPM миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия BLV миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием, вращающиеся на 180 градусов, которые предназначены для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение рукоятки по умолчанию обеспечивает поток между общим отверстием клапана внизу и левым отверстием клапана.

Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Стандартный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота ручки шарового крана обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Рукоятка ограничена этим клапаном, и ее ручка (красные стрелки) мешает движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток находится между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

Трехходовой шаровой кран L-образной формы с поворотом на 180 градусов (трехпозиционный) имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между какими-либо отверстиями клапана невозможен, и этот клапан теперь «выключен».

Если рукоятку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное начальное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

Схемы течения (L-образная или Т-образная схема потока)
Ориентация ручки (горизонтальная или вертикальная)
Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

Два положения (90 градусов)
Три положения (180 градусов)
Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость, позволяющая перемещать ручку.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Обычный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Подобно клапанам L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны Т-образной формы не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов с Т-образным профилем. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой потоков для трехходовых шаровых кранов ISM.

Типичный трехходовой шаровой кран с Т-образной схемой потока Типичный режим потока

Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

Отсечка потока
Поток между всеми тремя портами

Поточные клапаны с Т-образным профилем вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройным отверстием.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, гидрораспределители

Перенаправить поток из одного накопительного резервуара в другой
Изменить источник потока с одного насоса на другой
Изменить источник потока с одного резервуара на другой
Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
Отключить весь поток, сохраняя возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного расхода

Объединить поток из двух разных источников
Разделение потока между двумя разными направлениями
Альтернативный поток между двумя разными источниками
Разрешить смешивание потока из двух разных источников
Альтернативный поток между двумя разными пунктами назначения

Заключение

Обычно трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которое ручка может поворачиваться:

Два положения (90 градусов)
Три положения (180 градусов)
Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, потоки газа и жидкости могут быть отведены, смешаны, заблокированы в одном направлении или полностью перекрыты.Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

Все, что вам нужно знать о применении трехходовых клапанов рекуперации тепла

Сегодня все больше и больше приложений используют «рекуперацию тепла» как средство обеспечения дополнительного или даже основного источника тепла. Рекуперация тепла может значительно снизить затраты на электроэнергию. Рекуперацию тепла лучше всего описать как процесс рекуперации тепла, которое обычно отводится наружным конденсатором.Обычно хладагент отводится к устройству обработки воздуха в зоне, где требуется тепло. Одно из самых старых применений рекуперации тепла — это супермаркет, поскольку в супермаркете постоянно поступает тепло, отводимое от множества охлаждаемых витрин и холодильников. Сегодня существует множество экономически эффективных применений рекуперации тепла в системах охлаждения, кондиционирования, осушения и тепловых насосов.

В то время как наиболее популярным применением рекуперации тепла является воздух, водяное отопление популярно в супермаркетах, магазинах и ресторанах, где используется значительное количество горячей воды.По сути, любое применение, требующее тепла, может рекуперировать тепло от системы охлаждения или кондиционирования воздуха. Энергоэффективность рекуперированного тепла почти всегда будет более эффективной, чем у любого другого покупного источника тепла. Здравый смысл звучит так: «Зачем отказываться от тепла наружу, если дополнительное тепло требуется в любом другом средстве температуры внутри системы или здания?» Трехходовые клапаны рекуперации тепла хладагента позволяют с легкостью утилизировать отбракованное или отработанное тепло.

Приложение

Клапаны могут быть установлены как в горизонтальном, так и в вертикальном положении.Однако его не следует устанавливать так, чтобы корпус катушки находился ниже корпуса клапана.

Сравнение схем трубопроводов серии

и параллельных трубопроводов

На рисунках 2 и 3 показаны типовые схемы трубопроводов для двух основных типов трубопроводов: последовательных и параллельных конденсаторов. Выбор расположения трубопровода будет зависеть от размера змеевика регенерации и схемы управления системой.

Если используется параллельная система трубопроводов, конденсатор регенерации должен быть рассчитан на обработку 100% отбракованного тепла в условиях и в то время, когда используется теплообменник регенерации.

Если используется последовательное расположение трубопроводов, необходимо принять меры предосторожности и безопасности для предотвращения смешивания переохлажденного хладагента с парами горячего газа. Эти меры безопасности могут включать управление блокировкой давления или температуры и реле задержки времени.

Как для параллельных, так и для последовательных трубопроводов, когда конденсатор холостого хода откачивается до давления всасывания, можно использовать небольшой электромагнитный клапан для повышения давления в конденсаторе холостого хода перед переключением трехходового клапана. Это может снизить вероятность поломки трубопровода хладагента из-за напряжения и усталости.

Рекуперация тепла с выпускным отверстием или без него

3-ходовые клапаны рекуперации тепла с 3-ходовыми пилотными клапанами доступны в различных размерах. Эти клапаны доступны с дополнительным портом «стравливания», см. Рис. 1. Отверстие спуска позволяет отводить хладагент из змеевика рекуперации тепла или теплообменника, когда он не используется. Есть две причины, по которым хладагент удаляется из змеевика рекуперации тепла. Один из них — поддерживать надлежащий баланс хладагента в системе (т.е. хладагент, оставшийся в теплообменнике регенерации, может привести к недостаточной заправке остальной части системы). Вторая причина состоит в том, чтобы исключить возможность наличия конденсата хладагента в холостом змеевике. Когда в теплообменнике регенерации холостого хода конденсируется или даже переохлажден жидкий хладагент, находящийся в трубках, существует потенциальная проблема. Когда жидкий хладагент, насыщенный или переохлажденный, смешивается с хладагентом горячего газа, реакция смешения может вызвать сильный удар жидкости. Горячий газ, смешанный с жидкостью, может создавать силы в несколько тысяч фунтов и может привести к поломке трубопроводов хладагента и клапанов.

Альтернативный метод удаления хладагента из теплообменника рекуперации тепла заключается в использовании отдельного нормально открытого электромагнитного клапана и дополнительного фиксированного дозирующего устройства, см. Рисунки 2 и 3. Отдельный электромагнитный клапан позволяет гибко откачивать теплообменник рекуперации, как жидкость вместо пара. Откачка рекуперативного теплообменника в виде жидкости дает два преимущества: (1) Удаление любого масла, которое может присутствовать в рекуперативном теплообменнике. (2) Охлаждающий эффект жидкости можно использовать для снижения перегрева пара, поступающего в компрессор, вместо охлаждения теплообменника с рекуперацией тепла.Sporlan рекомендует обращаться к признанным справочным материалам по трубопроводам для получения помощи в процедурах трубопроводов. Sporlan не несет ответственности за конструкцию системы, любой ущерб, возникший в результате конструкции системы, или за неправильное применение ее продукции.

Примечание: Обратный клапан должен быть установлен на линии откачки рекуперации тепла или выпуска воздуха всякий раз, когда рекуперативный теплообменник подвергается воздействию температур ниже, чем температура насыщения на всасывании системы. Это предотвратит миграцию хладагента в самое холодное место в системе.

Типовая схема трубопроводов конденсатора серии

Используйте дополнительный соленоидный клапан и трубопровод, если требуется откачка и используется клапан рекуперации тепла модели «C», см. Примечание 4. Необязательно опускать этот электромагнитный клапан и трубопровод в системах, использующих клапан рекуперации тепла модели «B».
Ограничитель
, деталь № 2449-004, может потребоваться для управления скоростью откачки на неактивном конденсаторе.
Линия всасывания пилота должна быть открыта для общего всасывания, независимо от того, установлена ли змеевик рекуперации тепла во время установки, и независимо от модели / типа клапана рекуперации тепла.
Необходима надлежащая поддержка клапанов рекуперации тепла. Концентрированные напряжения, возникающие в результате теплового расширения или вибрации компрессора, могут вызвать усталостное разрушение трубок, колен и арматуры клапана. Усталостные отказы могут также возникать в результате образования пробок жидкости, перемещаемой парами, и удара, вызванного конденсацией. Рекомендуется использовать кронштейны для трубопроводов рядом с каждым фитингом 3-ходового клапана.

Типовая схема трубопроводов параллельного конденсатора

Используйте дополнительный электромагнитный клапан и трубопровод, если требуется откачка и используется клапан рекуперации тепла модели «C», см. Примечание 4.Необязательно опускать этот соленоидный клапан и трубопроводы в системах, использующих клапан рекуперации тепла модели «B».
Этот обратный клапан требуется, если самая низкая рабочая температура окружающей среды ниже температуры испарителя.
Ограничитель
, номер по каталогу 2449-004, может потребоваться для управления скоростью откачки неактивного конденсатора.
Пилотная всасывающая линия должна быть открыта для общего всасывания вне зависимости от того, установлена ли змеевик рекуперации тепла во время установки, и независимо от модели / типа клапана рекуперации тепла.
Необходима надлежащая поддержка клапанов рекуперации тепла. Концентрированные напряжения, возникающие в результате теплового расширения или вибрации компрессора, могут вызвать усталостное разрушение трубок, колен и арматуры клапана.
