Возьмите на заметку: при установке насоса стоит обращать внимание на направление движение теплоносителя в системе. Как правило, на корпусе помпы указана стрелка для правильного монтажа.

• расчет необходимой тепловой энергии для обогрева дома;
• выбор циркулирующего насоса согласно расчетам;
• выбор места врезки помпы;
• подключение байпаса с насосом в систему;
• закачка теплоносителя;
• запуск отопительной системы и стравливание воздуха через центральный винт помпы.

Всегда нужно придерживаться правил установки и эксплуатации насосных агрегатов, в противном случае никто не будет гарантировать правильное распределение тепловой энергии по вашему уютному жилищу.

Смотрите видео, в котором опытный пользователь подробно объясняет, как правильно установить циркуляционный насос в систему отопления дома:

Установка циркуляционного насоса Grundfos

Собственный дом! Это понятие ассоциируется у людей с чувством защищенности и комфорта – как психологического, так и бытового. И если совсем ещё недавно для бытового комфорта многие довольствовались дровяной печью и холодной водой из ближайшего колодца, то сейчас большинство потребителей хотели бы иметь у себя в доме водяное отопление, душ, ванну. Известнейший концерн Грундфос производит насосное оборудование, которое делает эту мечту реальностью, и в этой статье мы расскажем о том, как его установить и какие правила при этом нужно соблюдать.

Установка циркуляционного насоса Grundfos в системах отопления и горячего водоснабжения нужна для того, чтобы обеспечить необходимую скорость потока теплоносителя и заставить его постоянно циркулировать с этой скоростью. Особенно актуально наличие такого оборудования в отопительных системах просторных частных домов. Если в небольшом доме вполне допустимо воспользоваться классическим методом естественной циркуляции – за счет силы гравитации и расширения жидкостей при нагревании, то при большой площади здания и разветвленной системе трубопроводов он оказывается недостаточно эффективным. Напор воды будет слабеть по мере удаления потока от котла, и в результате отдаленные комнаты будут прогреваться хуже. Кроме того, благодаря принудительной циркуляции весь дом прогреется одинаково быстро, в то время как с её естественным вариантом быстро нагреваются только ближайшие к котлу помещения.

Если бойлер для системы горячего водоснабжения в вашем доме установлен в подвале, то без насосного оборудования сеть вообще не сможет работать, так как водонагреватели сами воду не качают. Другая проблема тоже знакома многим – открыв кран горячей воды, обнаружить, что вместо неё поначалу некоторое время идет холодная. Эта особенность накопительных водонагревателей и приводит к неоправданным расходам, так как в ожидании потепления воды часть её впустую сливается в канализацию. Поэтому существует вариант устройства замкнутой системы горячего водоснабжения, в которой неизрасходованная вода поступает на повторный подогрев обратно в бойлер. И здесь, конечно, не обойтись без монтажа циркуляционного насоса grundfos.

Конструкция таких устройств рассчитана на то, чтобы устанавливать их непосредственно на трубу. Насосы для улучшения циркуляции имеют небольшой вес, а мощность их соответствует цели – поддержанию напора в сетях дома или квартиры, достаточного для нормальной работы бытовых приборов. Задуматься о выборе подходящего устройства стоит ещё на этапе проектирования систем водоснабжения и отопления дома. Здесь нужно учитывать такие параметры, как значения необходимого напора воды и её расхода при номинальной нагрузке, а также протяженность и разветвленность сети.

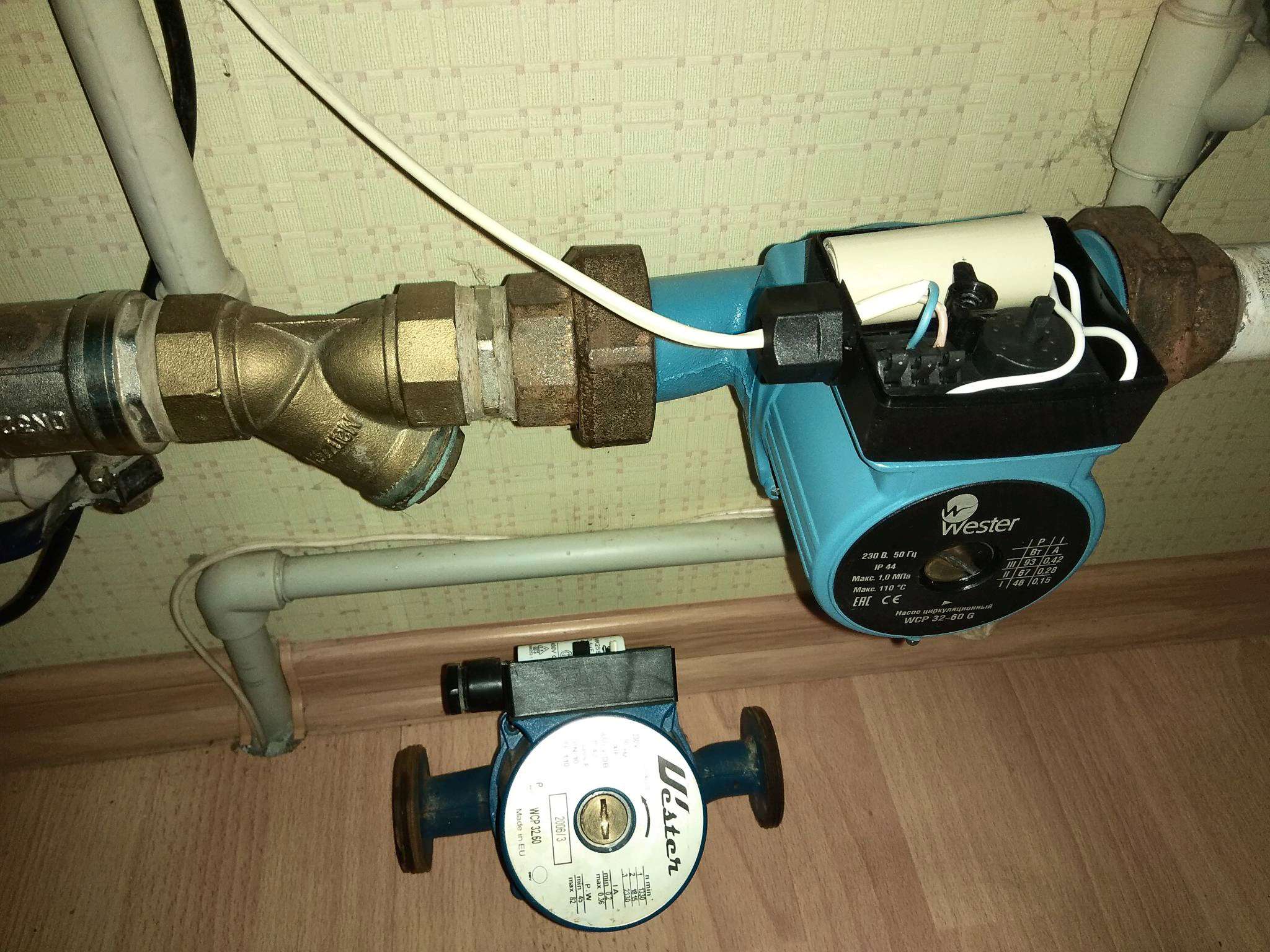

Монтаж циркуляционного насоса grundfos с мокрым ротором, который чаще всего используется в быту, производится так, чтобы его вал располагался горизонтально, так как при вертикальной установке не только теряется производительность и охлаждение становится недостаточным, но и скапливается воздух внутри прибора. Из-за этого нарушается процесс смазки подшипников перекачиваемой жидкостью и прибор выходит из строя. Устройства с сухим ротором выпускаются как для горизонтальной, так и для вертикальной установки. В системе отопления прибор с мокрым ротором может ставиться и на подающую трубу, и на обратную, а с сухим – только на обратную. Это связано с тем, что у двигателей с сухим ротором при использовании их на очень горячей воде сокращается срок службы сальниковой набивки и чаще требует замены смазка подшипников. Все это снижает ресурс приборов с сухим ротором, поэтому более рационально использовать их на холодной или чуть теплой воде.

Прибор должен находиться в месте, где к нему можно обеспечить свободный доступ. Перед установкой циркуляционного насоса grundfos в уже имеющуюся систему необходимо предварительно слить из неё всю воду. Располагают прибор на трубе согласно стрелке на кожухе, обозначающей направление движения теплоносителя. Перед прибором и после него обязательно должны быть запорные краны для того, чтобы удобно было производить ремонт или замену. Можно установить после насоса обратный клапан, позволяющий жидкости проходить только в одном направлении. Исключая обратное движение воды, он улучшает циркуляцию и оберегает прибор от неисправностей. Лучше использовать шариковый обратный клапан, чтобы избежать потерь напора, которые характерны для клапанов пружинной конструкции. Для того, чтобы прибор прослужил дольше, перед ним ставится фильтр для грубой очистки воды.

Насос, предназначенный для отопительных систем, может устанавливаться на байпас – горизонтальный отводок трубы, параллельный основному трубопроводу. Диаметр байпаса должен быть равным диаметру основной трубы. С обеих сторон от прибора на байпасе ставятся запорные краны и ещё один – между врезками на основном трубопроводе. Этот кран при работающем насосе должен быть закрыт. С циркуляционным насосным оборудованием используются только шаровые краны, причем во время работы системы они должны быть открыты полностью, чтобы не затруднять движение потока теплоносителя. В противном случае насос будет работать с повышенной нагрузкой, что приведет к уменьшению его срока службы. Байпас с запорными кранами позволяет временно перейти на естественную циркуляцию в системе при отключении электричества или неисправности прибора. Однако возможность работы системы не только с принудительной, но и с естественной циркуляцией должна быть предусмотрена конструкцией при её сооружении.

По окончании монтажных работ необходимо проверить герметичность всех соединений, после чего можно начинать заполнение системы водой или антифризом. Это делается постепенно, с тем, чтобы наполнить сначала нижнюю часть труб и только после этого осуществить полное заполнение. Такая технология предотвращает образование воздушных пробок. Насосы Грундфос серии ALPHA сконструированы так, что удаление воздуха из них в процессе работы не требуется, а у приборов серии UPS имеется устройство, отделяющее воздух от воды и предусмотрено посадочное место для установки автоматического воздухоотводчика. Кроме того, на корпусе насосов UPS есть резьбовая пробка, которую перед запуском прибора надо выкрутить, чтобы обеспечить выход скопившемуся в трубах воздуху.

После заполнения водой можно подключать насос к электросети. У приборов Грундфос серии ALPHA2 это делается при помощи усовершенствованного ALPHA-штекера, который легко подключается одним нажатием без использования каких-либо инструментов.

Специалисты компании «Мой котел» помогут вам решить трудную задачу выбора подходящего насосного оборудования. Мы также обеспечим доставку купленного устройства и выполним его подключение к сетям отопления и водоснабжения согласно всем правилам и рекомендациям завода-изготовителя.

Советы по установке циркуляционного насоса

Причины монтажа циркуляционного насоса

Насос циркуляционный Grundfos

У Вас плохо работает отопление в частном доме? Котел закипает а трубы холодные? Вероятно Вам нужно установить в систему отопления циркуляционный насос. Но перед установкой Вы должны понять причины плохой работы отопления, ведь может установка насоса ничего не изменит и Вы зря потратите время и деньги.

Давайте рассмотрим варианты систем отопления и причины необходимости монтажа насоса. Прежде всего это касается отопления с естественной циркуляцией теплоносителя, так как системы отопления с принудительной циркуляцией и так уже с насосом. Причин для монтажа несколько:

• Уклоны горизонтальных труб отопления не соответствуют нормам: 5 миллиметров на 1 погонный метр. Громить стены и приводить уклон труб в норму будет гораздо накладнее установки насоса.
• Отопительная система смонтирована без радиаторов (или даже с ними) по периметру дома и разница температуры на прямой и обратной трубах составляет более 30 – 35 градусов. Разница в 15 градусов считается отличной.
• Отопительная система смонтирована в одном направлении одной трубой, где по ходу движения теплоносителя – в последней комнате холодильник не нужен, и так нормально.
• Экономия энергопотребления (газ, электричество и т.д.) котла доходит до 30 % – по отзывам знакомых.

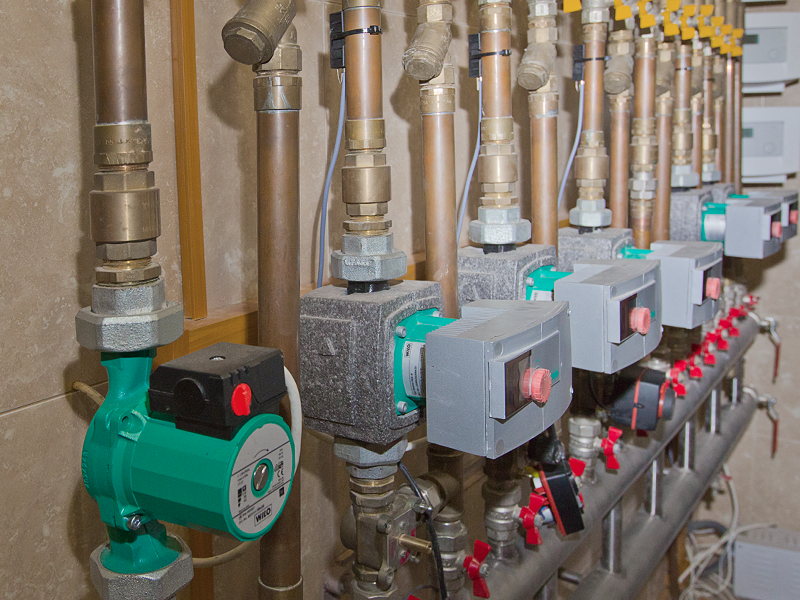

Насос wilo

Во всех, выше перечисленых случаях, установка циркуляционного насоса необходима. Что нам это даст? А это даст: Первое. Выравнивание температуры по всей длине системы, а значит равномерная теплоотдача приборов, заложенная при строительстве системы. Второе. Устранение воздушных пробок, препятствующих циркуляции теплоносителя, а значит опять же выравнивание теплоотдачи.

Установка циркуляционного насоса

Для установки насоса в систему, исполненую из металлических труб, вероятнее всего может потребоваться сварка, но на этом я останавливаться не буду. Начнем с того что, для начала нужно определить параметры насоса для Вашего отопления. В магазине менеджер Вам скажет точно какой насос на Вашу отапливаемую площадь нужен. Покупаем насос, желательно с разъемными резьбами, фильтр – диаметром прохода одинаковым с насосом – это обязательно и если система работает под давлением – то желательно и обратный клапан. Обратный клапан, как и фильтр тоже нужно подобрать по диаметру резьб насоса. Вы облегчите себе монтаж насоса без всяких переходников. Можно прикупить кран диаметром основной трубы, на которую Вы планируете установить насос. Но это для подстраховки, если отопление работает совсем уж плохо. Устанавливать насос можно как перед котлом на обратной трубе так и на выходе, на прямой трубе. Положение насоса в пространстве особой роли на играет.Приблизительная схема установки байпасом приведена ниже.

Схема монтажа насоса

Схема монтажа байпасом показывает расположение приборов относительно направления теплоносителя. Перекрывать кран следует, чтобы улучшить циркуляцию теплоносителя, когда его движение осуществляется полностью через насос. Но в случае, скажем отключения электричества, а такое бывает, Вы можете открыть кран и система будет работать самостоятельно. Здесь думаю все понятно, На байпас монтируются сам насос, обратный клапан (при необходимости) и фильтр. Под эту конструкцию врезается перекрывающий кран. Желательно в любое место байпаса установить сброс воздух в случае расположения так же как на рисунке. Сброс не нужен если к примеру эту конструкцию поставить вертикально на прямую трубу сразу после котла. Не нужен и обратный клапан, если отопление работает без давления – открытая система.

Желаю удачи

Правильный монтаж циркуляционного насоса в систему отопления

Современная система отопления экономична, удобна и управляема. Однако практика ее организации зачастую противоречит принципам построения таких структур. В среднестатистической квартире или одноэтажном коттедже трудно реализовать классическую гравитационную механику движения теплоносителя. Установка циркуляционного насоса позволят добиться от отопительной системы хорошего уровня стабильности и эффективности. Такое устройство полезно и в структурах с гравитационной составляющей движения теплоносителя, а теплый пол без принудительного нагнетателя просто не работает.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв.м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

1. Отключить питание оборудования.
2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Заключение

Чтобы не сталкиваться с неполадками работы системы отопления, не мерзнуть, не тратить деньги и время на внесение изменений в обвязку, не стоит экономить на проектировании и правильной организации мест монтажа циркуляционных насосов. Байпасы, оснащенные запорной арматурой, фильтрами, обратными клапанами, верный выбор точки установки помогут упростить настройку отопления, обеспечат автоматическое регулирование, гарантируют оптимальные условия работы оборудования и значительное повышение его надежности, сроков службы.

Как установить новый тепловой насос (обзор с изображениями)

Добро пожаловать в нашу последнюю версию Pro-Follow! На прошлой неделе я провел время с местным специалистом по HVAC Чаком Томпсоном из округа Комфорт, когда он и его команда меняли тепловой насос. Чака вызвали, потому что примерно через 15 лет старый тепловой насос вышел из строя. Для этой работы они установили новый 5-тонный тепловой насос Bryant, 15 SEER.

Шаг 1. Отсоедините старый внутренний блок

Для начала команде Чака нужно было удалить старую систему, и они начали с выключения прерывателя и разборки внутреннего блока, чтобы облегчить его удаление.

Это старая катушка, на ней видны следы ржавчины.

Старый вентилятор тоже был в плохом состоянии.

Вот старая сковорода.

Pro-Tip: В новых устройствах часто используется поддон из стекловолокна, чтобы исключить возможность образования ржавчины. Однако сковороды из стекловолокна имеют тенденцию к растрескиванию под воздействием тепла с течением времени.

Со снятыми внутренностями старый корпус было намного проще отсоединить от подающих и обратных отверстий, а также от дренажной линии.

Ребята постарались спасти линии охлаждающей жидкости, потому что они смогут повторно использовать их для новой системы.

Шаг 2. Отсоедините старый наружный блок

Наружный блок был быстро удален путем перерезания линий высокого давления и всасывания, отключения питания и перерезания проводов термостата.

Шаг 3. Переместите новый наружный блок на место

Pro-Tip: В связи с обострением конкуренции многие производители включают 10-летнюю гарантию на стандартные детали для зарегистрированных продуктов.

Наружный блок поднимается над землей на этих четырех ножках.

Шаг 4: Укладка новой сковороды

Предыдущий внутренний блок был подвешен на цепях, а новый блок будет располагаться на этой поддоне с небольшими креплениями для снижения шума от вибраций и встроенным сливным патрубком.

Chuck использовал 2 × 4, чтобы установить высоту, чтобы новый внутренний блок находился на одной линии с воздуховодом.

Шаг 5: Промыть линии охлаждающей жидкости

В более новой системе будет использоваться охлаждающая жидкость R410a (вместо R-22), а Чак использовал R-11 для промывки трубопроводов

Шаг 6: Подключите проводку термостата

Вернувшись на улицу, ребята начали подключать наружный блок, а начали с разводки термостата.

Шаг 7: Подключите питание

Далее подали питание через разъем и через заглушку вверх.

На рисунке ниже вы можете увидеть две клеммы, расположенные рядом, и заземление справа.

Шаг 8: Установка фильтра-осушителя и пайки линии высокого давления

Все линии охлаждающей жидкости HVAC должны быть припаяны, и команда Чака начала с установки фильтра-осушителя и линии высокого давления.Фильтр-осушитель удаляет загрязнения и влагу.

Сначала оттяжки смонтировали насухо все узлы магистрали высокого давления.

Затем они зажгли ацетиленовую горелку и подготовили пруток для пайки.

Pro-Tip: Использование резака для создания изгиба на 90 ° паяльного стержня облегчает перемещение стержня на место.

Шаг 9: Пайка всасывающей линии

После линии высокого давления бригада Чака припаяла всасывающую линию.

Шаг 10: Размер нового внутреннего блока

Вернувшись внутрь, команда Чака измеряла размер нового блока и работала над тем, чтобы обеспечить правильное соединение подающего и обратного воздуховодов.

Pro-Tip: Более новые блоки получают более высокий рейтинг эффективности за счет увеличения количества катушек. Это означает, что новые устройства обычно больше по размеру и могут не помещаться в том же месте, что и старые.

В итоге им пришлось обрезать часть воздуховодов, а на картинке ниже — часть предварительно изолированных воздуховодов, которые есть по всему дому.

Шаг 11: Установите новый внутренний блок

Так же, как и при снятии старого блока, они удалили некоторые компоненты, чтобы облегчить установку на место. На рисунке ниже показан новый блок, упирающийся в обратное отверстие, и вы едва можете увидеть кусок листового металла, установленный вдоль верхней части, чтобы сузить отверстие до нужного размера.

Внутренние змеевики предназначены для установки вертикально или сбоку, и вы можете видеть две разные панели для каждой конфигурации.Воздушный фильтр входит в узкую щель справа сразу после возврата воздуха.

Pro-Tip: Производители нагнетают в змеевики азот, чтобы убедиться в отсутствии утечек, и когда вы снимаете заглушки, вы можете услышать, как азот выходит из системы.

Рядом с змеевиком находится вентилятор, который нагнетает воздух через приточный воздуховод.

Шаг 12: пайка линий высокого давления и всасывания

На этом этапе команда Чака использовала ручной трубогиб, чтобы аккуратно согнуть медные провода на место.

Далее паяли трубопроводы высокого давления и всасывания, устанавливали втулки (после охлаждения труб).

Шаг 13: откачайте охлаждающую жидкость из трубопроводов

Снаружи, ребята установили вакуумный насос для откачки трубопровода.

Обычно они позволяют насосу поработать не менее 15 минут и достигают отметки около -30 фунтов на кв. Дюйм на линии всасывания. После запуска насоса они оставляют манометры на месте, чтобы убедиться в отсутствии утечек из точечных отверстий.После этого заправляют линейный комплект фреоном в соответствии с инструкциями производителя.

Pro-Talk : Хладон R410A продается под торговой маркой Puron.

Шаг 14: Подключите слив и аварийное отключение

Затем команда Чака сделала соединения из ПВХ для дренажной линии и установила механизм аварийного отключения на поддоне.

Шаг 15: Подключите питание

Ребята повторно использовали старую проводку для подключения питания к устройству, и, к сожалению, у меня нет хороших фотографий этого шага.

Завершен

После выполнения всех окончательных подключений команда Чакса включает новую систему и проверяет, находится ли разница температур в пределах допустимого диапазона. Наконец, они используют Rubatex для изоляции всасывающей линии и алюминиевую ленту для покрытия любых стыков (не изображены).

Как установить тепловой насос

Многим домовладельцам каждую зиму приходится сталкиваться с отрицательными температурами, но многим другим посчастливилось жить в более теплом климате.Если вы попадете в последнее, тепловой насос станет для вас идеальной системой отопления, вентиляции и кондиционирования воздуха.

Установка теплового насоса — непростая задача, но некоторые домовладельцы с ней справляются. Ниже я покажу вам все шаги и инструменты, необходимые для установки теплового насоса.

Примечание : Только опытные домашние мастера должны пробовать этот проект. Если вам нужна помощь в установке нового теплового насоса, обратитесь к ближайшему к вам специалисту по HVAC.

Установка теплового насоса своими руками

Чтобы установить или заменить тепловой насос, выполните следующие действия:

1. Установить конденсатор
2. Добавить опору для воздушного обработчика
3. Крепление воздухообрабатывающего агрегата
4. Подсоедините воздухоочиститель к конденсатору
5. Закройте строки
6. Выполните окончательные соединения

Более подробную информацию см. В разделе «Установка теплового насоса» ниже.

Как работают тепловые насосы

Тепло естественным образом перемещается в области с более низкими температурами, но если вы хотите, чтобы тепло оставалось или перемещалось в определенное помещение, идеальным вариантом будет тепловой насос. Тепловые насосы используют электричество для передачи тепла из прохладного помещения в теплое, что делает теплое пространство теплее зимой и прохладное летом. Тепловые насосы могут повышать или понижать температуру.

Как вы понимаете, тепловые насосы энергоэффективны по сравнению с котлами и печами и являются недорогими решениями для тех, кто тратит целое состояние на счета за коммунальные услуги (подробнее об этом позже).

Инструменты, необходимые для установки теплового насоса

Помимо собственно теплового насоса и конденсатора, существуют другие инструменты, необходимые для установки системы.

• Сверло
• Молот
• уровень
• Кольцевая пила — мин. ½ «
• Плоскогубцы
• Инструмент для зачистки проводов
• Кабельная стяжка
• Лента

Установка теплового насоса

Если вы хотите начать работу и установить тепловой насос сегодня, выполните следующие действия.

Примечание : Для установки теплового насоса переменного тока с мини-сплит-системой необходимо выполнить следующие действия.

Шаг 1: Установите конденсатор

Сначала необходимо установить конденсатор снаружи дома. Конденсатор используется для преобразования и передачи тепла и воздуха по всему дому. Конденсатор, по сути, перемещает тепло и воздух в желаемую комнату.

Конденсатор необходимо размещать вне дома. Перед установкой просверлите в стене отверстие ½ дюйма для трубопроводов хладагента.Что касается размещения, конденсатор должен быть установлен на расстоянии не менее 4 футов от дома. Кроме того, убедитесь, что над и впереди есть как минимум 20 футов чистого воздуха. Часто домовладельцам приходится убирать кусты и цветы, чтобы освободить место для конденсатора. Вы можете поставить устройство на землю или прикрепить его, как телевизор, к стене.

Шаг 2: Установка держателя кондиционера

Теперь нам нужно найти место для кондиционера или устройства, которое выпускает холодный или теплый воздух в комнату.

Воздухообрабатывающий агрегат должен находиться в пределах 30 футов от конденсатора. В конце концов, два шнура будут соединять несколько шнуров. Воздухоочиститель должен располагаться на высоте не менее 2 футов от потолка и нигде рядом с телевизором.

Прикрутите монтажную пластину, устройство, с помощью которого воздухоочиститель крепится к стене. Это похоже на установку телевизора. Как только пластина будет надежно закреплена, просверлите отверстие диаметром 3 дюйма прямо под нижним правым углом. Это отверстие нужно для того, чтобы мы могли соединить все линии.

Шаг 3. Установите кондиционер

Чтобы упростить удержание тяжелого пневмообрабатывающего агрегата, мы хотим убедиться, что все стропы надежно закреплены в пневмообрабатывающем устройстве.При снятой крышке подсоедините линии хладагента, контрольный провод и шланг для конденсата. Кроме того, может быть хорошей идеей соединить эти три кабельной стяжки или ленты. Некоторые также покрывают все три защитным кожухом, чтобы они не порывались, когда вы пробиваете их сквозь стены.

Со всеми подключенными шнурами поднимите рукоятку и удерживайте, пока все шнуры не войдут в стену. Затем установите устройство на пластину. После ввинчивания убедитесь, что он надежно закреплен. Как и телевизор, вы не хотите, чтобы он упал через пять минут после установки.

Шаг 4. Подсоедините кондиционер к конденсатору

Это шаг, который может сбить с толку людей. Еще раз, если вам нужна помощь или у вас есть какие-либо вопросы, свяжитесь с ближайшим к вам местным специалистом по HVAC.

После того, как вы пропустите провода через стены к этому наружному отверстию, подключите кабель питания наружного блока к кабелю выключателя. Затем подключите провод управления от наружного блока к воздухоочистителю. Для завершения подключения возьмите концы линий хладагента и подсоедините их к конденсатору.Некоторые используют конусные гайки для окончательного соединения в качестве дополнительной меры предосторожности.

Шаг 5: Покройте линии

Так же, как и эти уродливые телевизионные провода, контрольные провода и трубопроводы хладагента не являются красивым видом. Таким образом, вы можете установить пластиковое покрытие на свой сайдинг, если просвечивает более нескольких дюймов. Просто убедитесь, что все полностью закреплено, прежде чем прикреплять к стене.

Шаг 6: Выполните окончательные соединения

Перед тем, как установить крышку на внешний блок, мы должны подключить манометрический коллектор и вакуумный насос к линиям хладагента.Оба могут обнаруживать утечки, при необходимости сушить линии и обеспечивать безопасное давление внутри устройства.

Наконец, вернитесь внутрь и установите крышку на воздухообрабатывающий агрегат.

Стоимость установки теплового насоса

Поскольку тепловые насосы заменяют вашу текущую или действуют как новая система отопления, вентиляции и кондиционирования воздуха, их первоначальные затраты высоки. Согласно нашей смете затрат на установку теплового насоса, установка новой системы теплового насоса стоит 4888 долларов. Однако, поскольку теперь вы знаете, как установить его самостоятельно, нет необходимости тратить дополнительные средства на профессиональный труд.

Кроме того, ваши будущие затраты на HVAC, несомненно, будут ниже по сравнению с традиционными системами HVAC. Как и любые крупные инвестиции, первоначальные затраты могут быть пугающими, но со временем они должны окупиться.

Заключение

Установка теплового насоса — непростая задача, и поэтому домовладелец не часто ее выполняет. Но с помощью правильных инструментов и шагов, описанных выше, домовладельцы могут установить тепловой насос без профессионала.

Установленный мини-сплит — Старый дом

Детали проекта

Навык

В этом видео эксперт по сантехнике и отоплению Ричард Третви объясняет назначение мини-раздельного бесканального кондиционера и процесс его установки.

Как работает мини-сплит?

Это простая физика — тепло всегда переходит в холод. Используя так называемый инвертор, мини-сплит способен улавливать тепло через холодный трубопровод хладагента и перемещать его в нужное место.

Летом тепло отбирается из воздуха в доме и выбрасывается наружу, делая его холодным.Зимой тепло отводится извне и отводится обратно в дом. Это создает отопление и охлаждение круглый год.

Поскольку нет воздуховодов, которые можно было бы модернизировать, систему легко установить для профессионалов. И он обеспечивает отличное осушение, бесшумную работу и высокую эффективность. Нужно отрегулировать температуру или выключить прибор? Просто используйте пульт дистанционного управления.

Сколько места может охладить мини-сплит?

Один воздухоочиститель может обогревать или охлаждать до 1000 квадратных футов, в зависимости от климата и размера системы.(В режиме обогрева он работает до минус 13 градусов по Фаренгейту, это не проблема, где вы живете.)

Для больших помещений к одному конденсатору можно подключить до четырех независимо управляемых внутренних блоков для максимального зонального комфорта.

Шаги по установке Mini Split

Каждая мини-сплит-установка должна соответствовать следующим критериям:

• Место для установки блока
• Доступ к электрическим соединениям
• Доступ к конденсатору снаружи

На фото: Марк Паулетти из Arctic Mechanical , в Порт-Честере, штат Нью-Йорк, использует пульт дистанционного управления для проверки потока воздуха из внутреннего блока.

Шаг 1: Установите конденсатор

Это устройство должно располагаться в затененном месте за пределами дома, где для него может быть не менее 4 дюймов зазора позади него и 20 дюймов над ним и перед ним. 119-фунтовый блок можно установить на кронштейнах, прикрепленных к стене, как показано на рисунке, или прикрутить болтами к бетонным блокам, лежащим на земле.

Шаг 2. Найдите кондиционер

Он устанавливается на внешней стене на расстоянии не более 33 футов от наружного блока, не менее 2⅛ дюймов под потолком и 3 фута от телевизора.Сначала к шпилькам прикручивается монтажная пластина, как показано. В правом нижнем углу пластины установщик просверливает стену 3-дюймовой кольцевой пилой. Снаружи просверливается соединительное отверстие на ¼ дюйма ниже внутреннего.

Шаг 3. Установите кондиционер

При снятой крышке контрольный провод, линии хладагента и шланг для слива конденсата прикрепляются к блоку и склеиваются вместе, а защитная гильза вставляется в отверстие в стене.Блок поднимается так, чтобы его ребра не касались ребер, и детали, заклеенные лентой, пропускаются через гильзу, как показано. Затем устройство крепится к пластине.

Шаг 4: Настройка конденсатора

Наружный блок подключается к проводу управления от внутреннего блока и к кабелю питания с защитной оболочкой, ведущему к панели выключателя. Затем концы трубопроводов хладагента прикрепляются к конденсатору с помощью накидных гаек, как показано.Накидные гайки также используются для соединения этих линий с линиями на внутреннем блоке.

Шаг 5: Скройте линии

Пластиковый желоб, прикрученный к сайдингу, скрывает трубопроводы, шланг для конденсата и контрольный провод. После того, как шланг будет проверен, чтобы убедиться, что он свободно вытекает, конец гильзы с отверстиями герметизируется силиконом, чтобы предотвратить проникновение воды. Затем канал закрывается, как показано.

Шаг 6: Насос и крышка

Манометрический коллектор и вакуумный насос подключаются к линиям хладагента для обнаружения утечек и сушки линий по мере закачки хладагента в них. Последний шаг — надеть крышку на воздухоочиститель, как показано на рисунке. После этого система готова к нагреву и охлаждению.

Ресурсы

Ричард установил бесканальную мини-раздельную систему с тепловым насосом SEER мощностью 12 000 БТЕ, произведенную LG.

Установка мини-сплит-системы — сложный процесс, поэтому Ричард обратился за помощью в компанию Boston Standard Plumbing для установки.

Как установить бесканальный тепловой насос

Детали проекта

Навык

Стоимость

1000 долларов США и выше, в зависимости от размера теплового насоса

Расчетное время

От 4 до 6 часов

В этом видео, This Old House Эксперт по сантехнике и отоплению Ричард Третви и ведущий Кевин О’Коннор устанавливают бесканальный тепловой насос для обогрева и охлаждения комнаты.

Шагов:

1. Рассчитайте тепловую и охлаждающую нагрузку помещения, затем закажите тепловой насос подходящего размера.
2. Прикрепите кронштейн для воздухообрабатывающего агрегата к стене помещения.
3. Используйте кольцевую пилу, чтобы просверлить отверстие диаметром 2⅝ дюйма во внешней стене.
4. Вставьте пластиковую втулку в отверстие в стене.
5. Прикрепите пластиковый кабелепровод к внешней стороне дома, чтобы скрыть линии хладагента и электрический кабель.
6. Прикрепите металлический кронштейн к внешней стороне дома для установки конденсаторного блока.
7. Пропустите электрический кабель снаружи через стену в комнату. Подключите кабель к воздухоочистителю.
8. Поднимите воздухообрабатывающий агрегат до его монтажного кронштейна и выведите линии хладагента и кабель через муфту на улицу.
9. Прикрепите воздухоочиститель к настенному кронштейну и закрепите винтами.
10. Снаружи подсоедините медные трубки к двум линиям хладагента.
11. Пропустите линии хладагента и электрический кабель через пластиковый канал к металлическому кронштейну, установленному на этапе 6.
12. Установите крышку на кабелепровод, чтобы скрыть все линии и кабель.
13. Используйте трубогиб, чтобы при необходимости согнуть медные линии хладагента, чтобы добраться до монтажного кронштейна конденсатора.
14. Попросите электрика проложить новую цепь от главной электрической панели к внешней стороне дома прямо рядом с конденсатором.
15. Подсоедините электрический кабель к конденсатору.
16. Прикрутите конденсатор к монтажному кронштейну.
17. Подсоедините линии хладагента к конденсатору.
18. Используйте пульт дистанционного управления или беспроводной термостат с часами для управления кондиционером, который будет обеспечивать прохладный воздух летом и обогрев зимой.

Могу ли я установить собственный тепловой насос?

Если вы спросите: «Могу ли я установить собственный тепловой насос?», Лучшим ответом будет другой вопрос: «Не могли бы вы установить свою собственную центральную систему кондиционирования воздуха?» И не оконный блок: большая центральная система охлаждения с наружным шкафом, закрепленным на большой бетонной плите, и внутренним воздухоочистителем и испарителем, подключенными к системе вентиляции.

Ваш ответ, вероятно, нет . Ну, тепловой насос — это почти то же самое, что и центральный кондиционер. Он может изменить направление своего действия, чтобы обеспечить тепло в доме, а также охлаждение, но конфигурация деталей и их интеграция с внешним и внутренним убранством дома идентичны.

Итак, вы не можете установить собственный тепловой насос.

Это сложная и трудоемкая задача

Мы с вами согласимся: нет ничего невозможного на 100%, чтобы установить тепловой насос самостоятельно.Но мы говорим, что не можете, потому что не хотим, чтобы вы рисковали всем, что может пойти не так, или тем временем, которое вы потратите зря. Чтобы иметь хоть какую-то надежду на то, что вы сделаете свою работу правильно, требуется огромное количество исследований и образования. Это тот вид подготовки, который технические специалисты ходят в школу годами. Малейшее сокращение на этапе исследования будет означать совершение ошибки, например, установку теплового насоса неправильного размера. Эту ошибку нельзя исправить, если не заменить всю систему, начиная с нуля.

Допустим, вы закончили исследование (видео на YouTube не считаются ) и думаете, что справитесь со своей задачей. Теперь вам нужно демонтировать существующую систему HVAC, чтобы снять кондиционер и печь , если это ваш первый тепловой насос. Тепловой насос — это не то, что вы просто вставляете в пустой слот, и все готово. Вам придется выполнить многочисленные подключения проводки и дополнения к системе воздуховодов. Возможно, потребуется замена частей воздуховодов. Если у вас есть печь, работающая на природном газе, у вас есть дополнительные опасения, связанные с безопасностью, пытаясь ее удалить.

И мы даже не успели обработать хладагент для теплового насоса, который вы должны сами залить в агрегат. Работа с хладагентом без обучения небезопасна, а отсутствие опыта может привести либо к недозаправке, либо к перезарядке теплового насоса, а это означает, что в ближайшем будущем система выйдет из строя.

Нужно ли нам уточнять, сколько времени, это займет? Вложение всех этих усилий и времени во что-то, что, вероятно, не сработает и в конечном итоге обойдется вам дороже, чем если бы вы обратились за помощью к профессиональному подрядчику Уэсли Чапел, Флорида, HVAC.

Мы хотим вам помочь

Мы всегда честны с нашими покупателями. Это один из краеугольных камней нашей работы. Мы не предупреждаем вас отказаться от самостоятельной установки, потому что мы хотим помочь вашему бизнесу. Мы знаем, что нанять нас для работы — лучший вариант для и . Обращение к нам — это инвестиция в лучшую жизнь в вашем доме, и это то, что мы делаем.

Почувствуйте комфорт! Balanced Air, Inc. может удовлетворить ваши потребности в домашнем комфорте в районе залива Тампа.

Теги: Установка теплового насоса, Уэсли Чапел
Понедельник, 3 февраля 2020 г., 11:00 | Категории: Тепловые насосы |

Сколько стоит установка теплового насоса?

Установка теплового насоса — эффективное решение для отопления (и охлаждения). Благодаря современным технологиям многие люди выбирают этот путь, чтобы заменить свою печь и кондиционер. Как и центральный блок кондиционирования воздуха, сам насос устанавливается вне дома, а затем трубопроводы и проводка подключают его к существующей печи или системе отопления, вентиляции и кондиционирования воздуха.Стоимость установки теплового насоса значительно варьируется в зависимости от размера и типа системы, которую вы используете, а также от того, насколько сложным будет процесс установки.

Однокомнатный тепловой насос довольно доступен, в то время как агрегаты для всего дома будут дороже. Другой вариант: хотите ли вы установить геотермальный насос, который стоит дороже, потому что он устанавливается в земле, поэтому требуются земляные и другие работы. В конечном итоге, однако, правильно установленный тепловой насос может со временем значительно снизить затраты на отопление и охлаждение, что делает затраты на установку окупаемыми для большинства людей.

Установка теплового насоса : по системе источника.

Прочие соображения и затраты

• Важны размер устройства и его класс энергопотребления. Это не только повлияет на цену, но и на то, насколько хорошо система работает в вашем доме. Выбор более дорогой энергосберегающей системы сейчас может сэкономить вам больше в долгосрочной перспективе.
• Существуют тепловые насосы для отдельных помещений, но они не являются обычным вариантом установки. Эти проекты обычно можно выполнить примерно за стоимости установки в доме, в зависимости от размера и модели выбранного теплового насоса.
• Дополнительная проводка и водопровод, которые могут потребоваться для этих устройств, не включены в эту смету расходов. Если вам потребуется дополнительная работа, выходящая за рамки стандартного процесса установки, это потребует дополнительных затрат (например, обновление вашей электрической панели или прокладка новой проводки для подключения к существующей системе)
• Если затраты на рабочую силу рассчитываются на почасовой основе, профессиональному установщику потребуется от 10 до 14 часов для установки системы теплового насоса, в зависимости от ее сложности и размера.Некоторые компании взимают почасовую оплату труда, в то время как у других есть ставки на общие проекты, такие как установка теплового насоса.

Рекомендации для самостоятельной работы

• Установка теплового насоса требует обширных знаний в области систем отопления, вентиляции и кондиционирования, электропроводки и хладагента. Таким образом, это не подходит для самостоятельной работы.
• Вы можете снизить затраты на материалы, купив собственный тепловой насос и аксессуары в местном магазине товаров для дома или в интернет-магазине. Просто убедитесь, что вы выбрали продукты с хорошей репутацией и получили все оборудование и дополнительные детали, необходимые для правильной установки.

Список литературы

• Сметная книга для мастеров, полная серия за 2019 год.
• Последние цены на сайте Home Depot и других поставщиков.
• Обзор литературы по сайтам DIY.

Тепловые насосы 2020 | Сравните цены, модели и бренды

Содержание

содержание icon

Когда дело доходит до отопления, у домовладельцев есть множество вариантов.Некоторые из них лучше подходят для холодного климата, чем другие, и выбрать лучший вариант для вашего дома может быть непросто. Если вы ищете недорогую и эффективную систему отопления, вы можете подумать о тепловом насосе.

Если вы никогда раньше не слышали о тепловых насосах и не знаете, как они работают, это Руководство домовладельца расскажет обо всем, что вам нужно знать, включая установку теплового насоса. Узнайте, как они производят и поставляют тепло, и какие типы систем тепловых насосов доступны, чтобы помочь вам выбрать вариант установки HVAC.Мы также покрываем, какие дома лучше всего подходят для системы теплового насоса и теплового насоса.

Что такое система теплового насоса?

Печи сжигают топливо, чтобы нагреть воздух вокруг них, который затем циркулирует по дому. В отличие от печей и котлов, тепловые насосы не выделяют тепло. Вместо этого они передают тепло от одной области к другой. Поскольку они не выделяют тепло, эти системы потребляют меньше энергии, чем печи и котлы.

Тепловые насосы используются не только для отопления, но и для охлаждения домов.Они отводят тепло из дома, чтобы снизить температуру в помещении. Тепловые насосы используются как комбинированная система отопления и охлаждения или в дополнение к обычному отопительному и охлаждающему оборудованию.

Лучшие держатели тепловых насосов

Ознакомьтесь с моделями тепловых насосов и функциями ведущих производителей:

Калькулятор стоимости теплового насоса

Хотите узнать, сколько должен стоить новый тепловой насос? Воспользуйтесь нашим калькулятором стоимости, чтобы узнать приблизительную стоимость вашего дома.

Сколько будет стоить моя система HVAC?

Получите бесплатную онлайн-оценку для вашей системы HVAC.

Ваше письмо отправлено

Спасибо за то, что позволили HVAC.com связать вас с сертифицированным подрядчиком. В ближайшее время с вами свяжется местный специалист.

Ваша оценка HVAC.com составляет

Эта оценка основана на текущих данных и не является гарантированной ценой. Для получения точных цен обратитесь к местному специалисту по HVAC.

Вот несколько брендов, которые мы рекомендуем:

Trane

Компания Trane, основанная более 100 лет назад, является известным поставщиком систем отопления, вентиляции и кондиционирования воздуха.

Lennox

Lennox специализируется на инновационных технологиях, повышающих эффективность и минимизирующих шум.

* Оценка основана на текущих данных и не является гарантированной ценой. Для получения точных цен обратитесь к местному дилеру HVAC.

Типы тепловых насосов

Системы тепловых насосов с воздушным источником

Тепловой насос с воздушным источником поглощает тепло из наружного воздуха и передает его в ваш дом.Даже если на улице холодно, на улице все равно тепло. Перемещая тепло в помещении, система теплового насоса заставляет ваши внутренние помещения чувствовать себя теплее.

Для охлаждения вашего дома воздушные тепловые насосы забирают тепло из вашего дома. Убрав тепло, в вашем доме станет прохладнее. В оптимальных условиях системы с воздушным тепловым насосом могут снизить потребление энергии в доме на целых 40 процентов.

Геотермальные тепловые насосы

Вместо того, чтобы перемещать тепловую энергию из воздуха, геотермальные тепловые насосы используют подземное тепло в качестве источника энергии.Геотермальные системы, которые иногда называют системами тепловых насосов с грунтовым источником, используют контур заземления для отвода тепла из окружающей среды под землей. Эта система трубопроводов, заполненных жидкостью, поглощает подземное тепло и перемещает его к домашнему тепловому насосу, где оно затем передается в помещение для обогрева дома.

Геотермальные тепловые насосы также могут быть водными. Это означает, что они получают тепловую энергию от ближайшего источника воды с постоянной температурой, такого как озеро или пруд. Тепло передается в дом.

Для охлаждения дома геотермальные системы забирают тепло изнутри и передают его в землю или источник воды.Земля или вода, в зависимости от типа вашей системы, становятся приемником тепла для избыточного тепла в вашем доме. Геотермальные тепловые насосы могут снизить потребление энергии в домашних условиях до 60 процентов! Они обеспечивают отличный контроль влажности и длительный срок службы.

Факторы, которые следует учитывать перед покупкой теплового насоса

Ряд факторов, от вашего климата до существующих воздуховодов, будут влиять на то, подходит ли система теплового насоса для вашего дома. Стоимость системы теплового насоса может быстро возрасти, если ваш дом не подходит для нее, а в некоторых более холодных состояниях тепловые насосы не могут обеспечить ожидаемую эффективность.Вы можете обнаружить, что другой тип отопительной системы — лучший выбор.

Климатические условия

Воздушные тепловые насосы эффективно работают только при температуре наружного воздуха выше нуля. Если вы живете в регионе, где температура опускается ниже 32 градусов, вам не следует выбирать тепловой насос в качестве единственного источника тепла.

В районах, где температура достигает нуля, воздушные тепловые насосы являются хорошими системами первичного отопления. Вам необходимо установить резервную систему, например, газовую печь, которая может работать, когда температура достигает нуля.Специалист по отоплению может установить элементы управления, которые автоматически отключают тепловой насос, если температура достигает или опускается ниже нуля. Управление вызовет включение печи, эффективно обогревая дом в этих условиях.

Геотермальные тепловые насосы — еще одна альтернатива в районах с морозными зимами. Несмотря на морозный воздух, температура под землей остается постоянной — около 55 градусов. Этого тепла более чем достаточно, чтобы согреть ваш дом по желанию.

В регионах с мягкими зимами воздушные тепловые насосы являются идеальным вариантом для обеспечения необходимого отопления.В зависимости от специфики вашего климата, вам может не понадобиться резервная система отопления.

Воздуховоды

Если вы переключитесь на воздушный или геотермальный тепловой насос от традиционной системы воздушного отопления и охлаждения, вы, вероятно, сможете повторно использовать существующие воздуховоды вашего дома, если они в хорошем состоянии. Если в вашем доме не установлены воздуховоды, дополнительные расходы на установку воздуховодов могут сделать традиционные системы тепловых насосов непомерно дорогими.

Бесканальная мини-сплит-система с тепловым насосом позволяет использовать тепловой насос в домах без воздуховодов.Отдельные внутренние блоки, установленные на стенах или потолке, подключаются к наружному конденсатору. Домовладельцы получают выгоду от предложения экономичных тепловых насосов, а также от встроенного в систему зонированного контроля комфорта.

Линии природного газа

Если ваш дом не подключен к существующим линиям природного газа, установка новой печи может потребовать установки газовых линий. Это может значительно увеличить стоимость печи по сравнению с затратами на тепловой насос и может означать, что тепловой насос является лучшим вариантом.

Стоимость теплового насоса

Существует несколько типов систем теплового насоса.Цены на тепловой насос варьируются от одного типа системы к другому. Окончательная стоимость теплового насоса зависит от:

• Стоимость единицы теплового насоса
• Затраты на рабочую силу
• Дополнительные компоненты, необходимые для системы

Ниже вы найдете разбивку затрат, связанных с установкой нового теплового насоса для отопления и отопления. система охлаждения.

Стоимость теплового насоса по типу оборудования

Стоимость теплового насоса зависит от многих факторов. Тип теплового насоса, его мощность и другие элементы влияют на стоимость агрегата.Ниже мы обсудим общую стоимость теплового насоса и элементы, которые учитываются.

Канальные тепловые насосы

Канальные тепловые насосы системы отопления и охлаждения действуют во многом как традиционные системы центрального отопления и охлаждения. Блок теплового насоса находится на открытом воздухе, а внутренний фанкойл перемещает кондиционированный воздух в жилые помещения через систему воздуховодов. Канальная система с тепловым насосом может быть наиболее доступной, если в вашем доме или здании есть существующая система воздуховодов, которая находится в хорошем состоянии. Использование существующих воздуховодов избавит от необходимости устанавливать новую дорогостоящую систему воздуховодов, которая может стоить тысячи.

Стоимость приобретения канального теплового насоса и его установки составляет в среднем 5600 долларов, но эта стоимость может превышать 10000 долларов в зависимости от марки, энергоэффективности, гарантии на работу и других характеристик.

Бесканальные тепловые насосы

В домах или зданиях, где нет канальных систем, можно использовать бесканальные тепловые насосы. Эти системы, иногда называемые бесканальными мини-разветвителями, включают в себя внешний конденсатор / компрессор и один или несколько внутренних воздухообрабатывающих агрегатов.

Бесконтактные мини-сплит-системы с тепловым насосом обычно стоят от 1500 до 2000 долларов за тонну холодопроизводительности только для оборудования, не включая установку.Стоимость установки бесканальных мини-сплит-систем с тепловым насосом составляет в среднем от 4000 до 5000 долларов. Это примерно на 30 процентов больше, чем у систем центрального отопления и кондиционирования воздуха без системы воздуховодов.

Геотермальные тепловые насосы

Геотермальные тепловые насосы намного дороже, чем другие типы тепловых насосов при установке всей системы. Геотермальные системы требуют подземных контуров заземления для использования естественной энергии Земли. Для установки одного из них потребовались земляные работы, прокладка трубопроводов на сотни ярдов, закопание петли и многое другое.Этот процесс довольно дорогостоящий. Установка нового геотермального теплового насоса для работы с существующим контуром заземления намного дешевле.

Стоимость теплового насоса для самого геотермального теплового насоса колеблется от 1500 до 13000 долларов в зависимости от модели, не включая установку. В зависимости от размера, необходимого для обогрева и охлаждения вашего дома или офиса, установка может стоить 10 000 долларов и более.

Используя приведенную выше информацию в качестве руководства по ценам на тепловой насос, вы можете с уверенностью купить новую систему теплового насоса, а также обратиться к установщику HVAC в вашем районе, который выполнит эту работу.Могут быть переменные, не упомянутые выше, которые необходимы для завершения вашего проекта. Работайте с профессионалом в области отопления и охлаждения, которому вы доверяете, чтобы обеспечить вам лучшую цену и высокое качество изготовления.

Часто задаваемые вопросы

Сколько стоит тепловой насос?

Цена будет зависеть от размера вашего дома и мощности теплового насоса. Цены могут варьироваться от 700 долларов за бесканальные мини-сплит-системы до 13 000 долларов за геотермальную систему с тепловым насосом, не включая установку.
