Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе. И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос. Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.

Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка. Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.

Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.

Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.

Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении.
Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели  насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

Конструкция циркуляционных насосов с «мокрым ротором»

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

• корпус насоса;
• электромотор со статором;
• коробка с клеммниками;
• рабочее колесо;
• картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос. Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.

Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская  «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.

Наши специалисты помогут Вам подобрать, а также смонтировать систему отопления, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Как правильно установить циркуляционный насос в систему отопления

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

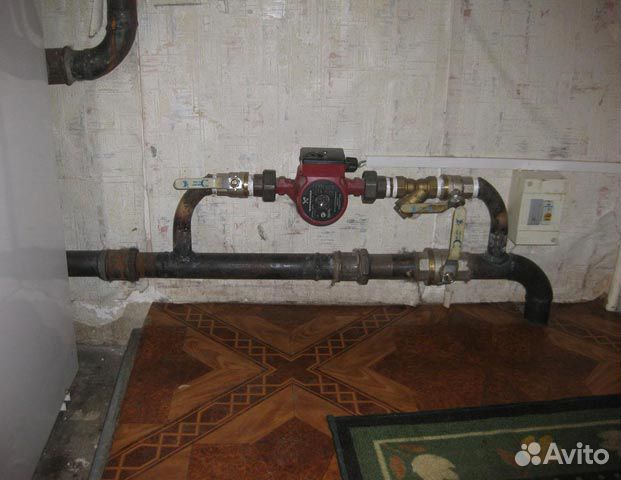

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

• Если система открытая, то перед прибором, но на байпасе.
• В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
• В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

• При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
• Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

На подачу или обратку ставить дополнительный насос отопления

Владельцы коттеджей с индивидуальным отоплением неизбежно сталкиваются с проблемой неравномерного прогрева помещений за счет невысокой скорости движения жидкости (воды) в трубах и радиаторах.

В одних комнатах чрезмерно жарко, в других холодно. В такой ситуации рано или поздно любой владелец приходит к пониманию, что нужен дополнительный насос в системе отопления.

В этой статье будут рассмотрены вопросы выбора места монтажа, схема и порядок установки дополнительного циркулятора, а также необходимость гидравлического разделителя.

Содержание статьи

В каких случаях нужен в системе отопления второй насос

Неравномерный прогрев помещений неизбежно возникает если дом большой. До самых отдаленных от котла комнат вода доходит практически холодной. Если отдаленные помещения еще и большей площади, чем близлежащие — ситуация усугубляется.

Чем больше дом, тем более актуальная проблема.

Решить ее можно двумя способами:
  Установить дополнительные радиаторы в отдаленных комнатах. Однако это малоэффективно. Едва теплая вода плохо нагревает, даже если площадь поверхности батарей отопления большая.
  Установить дополнительный циркуляционный насос. Это решение считается более эффективным. Два насоса в системе отопления дают лучший результат, чем дополнительные радиаторы.

Окончательное решение принимается, исходя из субъективных ощущений. В двухэтажных зданиях практически всегда ставится в отопление два насоса. Однако если температура в доме комфортная, можно ничего не менять. Но так бывает редко.

В подавляющем большинстве случаев в отоплении, дополнительный насос нужен и лучше установить его сразу, чем переделывать что-то задним числом. Остается только определиться, куда поставить 2 насос отопления.

Варианта может быть два: ставится насос отопления на подачу или обратку.

Выбор места: на подачу или на обратку

Споры, о том можно ставить насос на подачу или нет кипят давно. Большая часть мастеров придерживается мнения, что установка насоса на подачу недопустима. Это не совсем так, ведь ставить насос отопления на подачу или обратку, зависит от ряда весьма значимых моментов.

Те, кто придерживается мнения, что циркуляционный насос на подаче неприемлем, объясняют это тем, что температура воды на подаче слишком высока. Если ставить циркуляционный насос на обратку отопления, он эксплуатируется в более щадящих условиях.

Однако на практике многое зависит как от самого насоса, так и от максимальной температуры в системе. В большинстве случаев, вариант куда ставить насос отопления: будь то подача или обратка, не имеет большого значения.

Делая выбор, прежде всего, нужно обратиться к инструкции к конкретному устройству. Если там указано что он выдерживает 100 °С, то ничто не мешает поставить насос на подаче отопления, так как температура жидкости в системе не превышает температуры кипения, обычно максимум составляет 90 °С.

А большинство современных насосов рассчитаны на 110 °С. Поэтому насос на подаче отопления не проблема. По крайней мере, других значимых причин, ставить насос на обратке в системе отопления нет. Препятствием может стать только высокая температура воды.

Найдется немало специалистов, которые ставят циркуляционный насос на обратку, и только так. Они полностью отвергают циркуляционный насос на подаче отопления. Люди просто предпочитают действовать проверенными, испробованными методами, так, как делали раньше, и ставят циркуляционный насос на обратку отопления.

Насос на обратке в системе отопления — это старое, проверенное временем решение. Выбрав его, вы точно не ошибетесь. Если же важно разобраться, ставить насос на подачу или обратку, то постарайтесь определить, какова реальная температура в вашей системе. Может ли закипеть теплоноситель – вода в системе.

Опытные специалисты рекомендуют выбирать то место, которое наиболее удобно, и если серьезно не важно, куда Вы решите ставить насос на обратку или подачу. Главное, чтобы он не мешал, и к нему был удобный подход.

При этом практика показывает, что крупные производители, такие как Meibes, монтируют дополнительный насос в системе отопления именно на подаче. А это серьезные и очень надежные производители.

Схема установки

Схема установки дополнительного насоса в систему отопления зависит от двух факторов: самого насоса и типа системы отопления. Система отопления может быть однотрубной и двухтрубной (обычно используется при полном отсутствии радиаторов).

Инструкция к насосу должна содержать рекомендации по его установке, в т.ч. если подключается 2 насос отопления и перед монтажем рекомендуем с ней ознакомится.

В общем случае схема включает:
  отсечные клапаны вентили до и после насоса, для снятия оборудования при проведении технического обслуживания или ремонте;
  шаровый кран в основном трубопроводе для обеспечения движения теплоносителя через насос;
  механический фильтр перед оборудованием для исключения попадания в циркулятор различных загрязнений.

Установка дополнительного насоса

Независимо от того, что был решено (подача или обратка), насос отопления крепится на трубы с помощью накидных гаек. Это оптимальное решение. При таком крепеже в случае необходимости можно легко снять устройство, открутив гайки. Это не составит труда.

Приступая к работе запомните основные правила установки в насоса в отопление (в том числе 2 насоса):
  Блок с электропроводами должен располагаться вверху. Иначе в случае протечки или образования конденсата их зальет.
  Не имеет значения, в какую часть отопительной системы врезать устройство. Можно выбрать как горизонтально расположенную трубу, так и вертикальную. Главное, расположить агрегат на горизонтальной оси ротора.

Обладая базовыми техническими знаниями и необходимым инструментом установить дополнительный насос отопление можно самостоятельно. При этом важно не забыть установить байпас для перекрытия воды на случай, если потребуется заменить или отремонтировать устройство.

Порядок установки:

  Перед началом работ необходимо слить воду и прочистить трубы (дополнительно прокачать воду по трубам).

  Установить в отопление дополнительный насос по прилагаемой сверху схеме. На каждом крае устанавливают краны для перекрытия движения жидкости. Если установка дополнительного насоса, отопление, прошла неудачно, перекрыв краны, можно будет что-то поправить не сливая воду.

Важно: диаметр отводной (байпасной) трубы, идущей к устройству, должен быть меньше основной.

  Заполнить систему водой и поверить, как работает дополнительный циркуляционный насос.

  На этом установка дополнительного насоса в систему отопления завершена.

Если опыта монтажа оборудования недостаточно или есть сомнения в технических параметрах оборудования, в т.ч. затруднения в контроле температуры воды, то при монтаже в отопление второй насос следует ставить на обратку.

Главное помнить: если нет риска закипания жидкости при циркуляции, можно ставить насос на подачу, не опасаясь эксцессов или каких либо проблем.

Гидравлический разделитель

Важно, при установке дополнительного насоса в системе отопления, установить гидравлический разделитель двух контуров движения. Он необходим для корректного взаимодействия приборов друг с другом. Он позволяет сбалансировать температуру воды в прямом и обратном трубопроводе.

Монтаж системы отопления частного дома или квартиры — это сложная задача. Куда ставить насос подача или обратка, не единственный значимый вопрос, на который нужно ответить. Прочитайте другие статьи по этой теме на нашем сайте, чтобы разбираться во всех нюансах этого вопроса.

Вместе со статьей «На подачу или обратку ставить дополнительный насос отопления» читают:

как правильно сделать монтаж, подключение и устройство насоса на примерах фото и видео

1. Преимущества системы отопления с насосом
2. Недостатки отопительных систем с насосами
3. Подбор насоса для отопительной системы
4. Установка циркуляционного насоса

Система отопления будет более эффективной и надежной, если произведена установка циркуляционного насоса. Данное устройство помогает обогреть небольшой по площади дом в течение небольшого промежутка времени.

Установка циркуляционного насоса в системе отопления с естественной циркуляцией гарантированно подстрахует ее функционирование в случае возникновения непредвиденных проблем.

Преимущества системы отопления с насосом

• нетребовательность к отопительной конструкции. Наличие данных устройств позволяет создавать контуры различной конфигурации с уклонами и зауженными участками;
• если движение теплоносителя по системе затруднено или отсутствует, монтаж циркуляционного насоса станет решением проблемы;
• быстрый запуск отопления. Данное устройство дает возможность привести в действие всю систему за несколько минут и тем самым прогреть жилые помещения;
• надежная работа насосов. Они отличаются простотой эксплуатации и практичны, что гарантирует безотказность функционирования отопительной конструкции;
• высокий КПД. Эффективность теплоснабжения дома значительно увеличивается, если выполнена установка циркуляционного насоса в системе отопления, такого как на фото.

Недостатки отопительных систем с насосами

• немаленькие суммы счетов на электроэнергию. Использование циркуляционного насоса, работающего на электричестве, означает дополнительные денежные расходы. Насколько они будут велики, зависит от мощности прибора;
• работа устройства зависит от подачи электроэнергии, но решить данную проблему с частым выключением электроснабжения можно при помощи покупки дизельного генератора, предназначенного для насосной группы. Также можно устройство циркуляционного насоса для отопления сделать с необходимым уклоном и тогда система сможет функционировать некоторое время с естественной циркуляцией в случае отсутствия электричества;
• оборудование требует дополнительных затрат, а конкретнее приобрести потребуется насос, краны, фильтры и дополнительные трубы для обустройства байпаса. Стоимость этих элементов увеличит цену системы;
• затраты на установку циркуляционного насоса, когда отопительная система уже имеется. Если выполняется монтаж
• циркуляционный насос для отопления подключают за отдельную цену согласно техническим требованиям.  Читайте также: «Как установить дополнительный насос в системе отопления – теория и практика».

Подбор насоса для отопительной системы

• для одно — двухквартирных домов достаточно мощности насоса, составляющей 100 ватт из расчета на один «квадрат»;
• для многоквартирных зданий данный показатель должен быть равен 70 ватт;
• если здания не имеют необходимой тепловой изоляции, то требуемую мощность на квадратный метр увеличивают;
• согласно типовым проектам систем отопления, устройство циркуляционного насоса предполагает использование в расчетах следующих данных:
• для строений высотой более трех этажей при температуре воздуха снаружи — 25°C нужна мощность 97 ватт на один «квадрат» площади, а при температуре минус 30°C — 101 ватт;
• для одно- и двухэтажных зданий этот параметр соответственно равен 173 и 177 ватт. Читайте также: «Как сделать ремонт циркуляционного насоса отопления своими руками – виды неисправности, варианты решения проблем».

Установка циркуляционного насоса

• резьбовые соединения, называемые «американка» или сгон;
• обратный клапан;
• байпасную линию;
• фильтр;
• набор инструментов.

1. Путем проведения расчетов определяют требуемые параметры устройства.
2. Насос монтируют на обратной линии трубопровода перед входом в отопительный котел (детальнее: «Как установить насос отопления в систему отопления – правила и особенности подключения»). Такой порядок позволяет создать для нагревательного прибора наиболее приемлемые условия эксплуатации.
3. До того, как выполнять подключение насоса, котел выключают и отсекают его при помощи запорных устройств. Затем устанавливают циркуляционное устройство на резьбовых соединениях. Чтобы обеспечить более тихую работу насоса, его желательно расположить в горизонтальной плоскости.
4. Дальше производится монтаж фильтра и обратного клапана (при открытой системе его можно не ставить).
5. Теперь нужно установить отсекающую арматуру, которая в случае ремонта позволяет отсечь насос от теплоносителя.
6. На завершающем этапе выполняется подключение циркуляционного насоса к котлу (на подходе обратки к нагревательному прибору).

Отопительные системы с циркуляционным насосом являются лучшим решением для обеспечения надежного теплоснабжения, несмотря на имеющиеся недостатки (прочитайте также: «Как происходит установка насоса в систему отопления частного дома — руководство»).

Как правильно установить циркуляционный насос

Децентрализованная система водоснабжения на дачах и в частных домах нередко стыкается с проблемой: отсутствие возможности равномерного распределения тепла во всех направлениях отопительной сети. В результате вода в котле закипает, а радиаторы в дальних комнатах остаются практически холодными. Установка циркуляционного насоса – идеальный выход из сложившейся ситуации.

Почему устанавливают циркуляционные насосы?

Монтаж циркуляционного насоса обеспечит не только стабильную температуру по всему дому, но и предотвратит появление завоздушин, которые нарушают циркуляцию теплоносителя. Правильная установка позволит:

• Увеличить площадь обхвата системы отопления;
• Быстро выровнять температуру в трубопроводе.

Для того, чтобы поставить небольшой насос потребуется значительно меньше усилий и финансовых затрат нежели для замены труб в системе (иногда для решения проблем с отоплением устанавливают трубопровод большего диаметра).

Выбираем насос

Чтобы правильно выбрать насос, следует оценить характеристики товара и учесть некоторые рекомендации.

• Перед покупкой агрегата нужно рассчитать расход жидкости и теплоносителя, а также длину трубопровода.
• Расход теплоносителя, который проходит через все участки теплосистемы, рассчитывают так же, как расход жидкости в оборудовании.

Важно! Котёл с мощностью в 20 квт за минуту пропускает около 20 литров воды, через радиаторы в 10 квт проходит 10 литров.

• При расчёте расхода жидкости в теплосистеме нужно учесть мощность используемых батарей. Расход теплоносителя напрямую зависит от размера труб: чем меньше их диаметр, тем выше уровень сопротивления проявляется на пути жидкости.

Важно! Чем длиннее трубопровод, тем мощнее нужно устанавливать насос.

• Приобретение насоса очень высокой мощности, как правило, не оправдано, зачастую его не приходится использовать в максимальную силу. Лучше всего ставить аппарат, имеющий мощность на 10% выше необходимого значения.

При выборе насоса учитывают диаметр трубы, напор теплоносителя, производительность котла, температуру воды и пропускную способность котла. В таблице отражён расход воды при стандартной скорости передвижения – 1,5 м/с.

Рекомендуем к прочтению:

Монтаж насоса

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

• 2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В.

• Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу.

• Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
• Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

• 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
• 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
• крепёжные хомуты – для снижения нагрузки на краны;
• пакля.

Определние места монтажа и его подготовка

1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.

3. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.
4. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Принципы и рекомендации по установке

Как установить насос? Следует придерживаться следующих советов:

1. С обеих сторон насоса нужно прикрепить шаровые краны. Они пригодятся в случае будущего демонтажа оборудования при ремонтных работах.
2. Перед насосом обязательно устанавливают фильтр.
3. Чтобы удалять воздух, который скопляется в теплосистеме, нужно поверх байпаса прикрепить ручной либо автоматический клапан.

Важно! Теплосистему промывают исходя из направления, указанного стрелкой на поверхности насоса. Она должна повторять направление движения воды.

1. Оборудование в обязательном порядке нужно устанавливать горизонтально. Таким образом, насос будет защищён от поломки при неполном погружении в жидкость.
2. Для подключения используется заземлённая розетка.
3. В монтаже применяют прокладки, обработанные герметиком.
4. Клеммы располагают вверху.

Сборка узлов

Установка насоса начинается со сборки узлов – магистрального и насосного. Чтобы собрать магистральный узел, достаточно соединить 2-дюймовый кран с разъёмом. На сгон наматывают паклю и смазывают краской, после вкручивают кран разводным гаечным ключом.

Важно! Со стороны разъёма и крана ввинчивают трубу с резьбой, если последующую врезку арматуры планируется проводить при помощи сварки.

Насосный узел собирать немного сложнее. Для начала на шаровой кран (0,75 дюйма) наматывают паклю (поверх наружной резьбы) и промазывают краской. К крану привинчивают фильтр. Стрелка на нём должна указывать направление от крана. Если фильтр имеет внутреннюю резьбу с обеих сторон, к одной из них нужно будет подсоединить ниппель. За ним прикрепляют разъём, приобретённый в комплекте с насосом. Теперь входная часть (та, что крепится перед насосом) готова.

Рекомендуем к прочтению:

Сборка выходной части заключается в прикручивании разъёмного соединения на шаровой кран (0,75 дюйма). В процессе используют паклю. По завершению сборки на насос монтируются ответные части соединений при помощи разводных ключей и пакли. Теперь можно приступить к их врезке в отопительную систему.

Монтаж насоса

Прежде, чем ставить циркуляционный насос, следует произвести ряд действий – в первую очередь установить циркуляционный кран. Он нужен для перенаправления теплового потока в байпас. Собранный узел прикладывают к магистральной трубе.

Маркером отмечают участок, на место которого будет монтироваться кран со сгоном. Болгаркой отрезают трубу, по краям трубопровода нарезают либо приваривают резьбу. Разъёмное соединение развинчивают, кран и сгон закрепляют на трубе друг напротив друга, поле чего вновь объединяют и обжимают ключом.

Насосный блок устанавливают практически так же, как и магистральный узел. Сначала в краны вкручивают трубопроводы (отводы с резьбой, диаметр 0,75 дюйма). Собранный насосный узел приставляют к магистрали (магистральный кран должен оказаться прямо между отводами).

По отметкам на магистрали вырезают отверстия. В них нужно вварить отводы. Главная задача – верное определение направления тока. Его обязательно нужно учесть при установке циркуляционного насоса (обычно агрегат закрепляют на обратном трубопроводе).

Важно! Стрелки на насосе и клапане должны быть направлены к котлу. В противном случае он выйдет из строя.

Как правильно установить циркуляционный насос

Децентрализованная система водоснабжения на дачах и в частных домах нередко стыкается с проблемой: отсутствие возможности равномерного распределения тепла во всех направлениях отопительной сети. В результате вода в котле закипает, а радиаторы в дальних комнатах остаются практически холодными. Установка циркуляционного насоса – идеальный выход из сложившейся ситуации.

Почему устанавливают циркуляционные насосы?

Монтаж циркуляционного насоса обеспечит не только стабильную температуру по всему дому, но и предотвратит появление завоздушин, которые нарушают циркуляцию теплоносителя. Правильная установка позволит:

• Увеличить площадь обхвата системы отопления;
• Быстро выровнять температуру в трубопроводе.

Для того, чтобы поставить небольшой насос потребуется значительно меньше усилий и финансовых затрат нежели для замены труб в системе (иногда для решения проблем с отоплением устанавливают трубопровод большего диаметра).

Выбираем насос

Чтобы правильно выбрать насос, следует оценить характеристики товара и учесть некоторые рекомендации.

• Перед покупкой агрегата нужно рассчитать расход жидкости и теплоносителя, а также длину трубопровода.
• Расход теплоносителя, который проходит через все участки теплосистемы, рассчитывают так же, как расход жидкости в оборудовании.

Важно! Котёл с мощностью в 20 квт за минуту пропускает около 20 литров воды, через радиаторы в 10 квт проходит 10 литров.

• При расчёте расхода жидкости в теплосистеме нужно учесть мощность используемых батарей. Расход теплоносителя напрямую зависит от размера труб: чем меньше их диаметр, тем выше уровень сопротивления проявляется на пути жидкости.

Важно! Чем длиннее трубопровод, тем мощнее нужно устанавливать насос.

• Приобретение насоса очень высокой мощности, как правило, не оправдано, зачастую его не приходится использовать в максимальную силу. Лучше всего ставить аппарат, имеющий мощность на 10% выше необходимого значения.

При выборе насоса учитывают диаметр трубы, напор теплоносителя, производительность котла, температуру воды и пропускную способность котла. В таблице отражён расход воды при стандартной скорости передвижения – 1,5 м/с.

Рекомендуем к прочтению:

Монтаж насоса

Приспособления и материалы

Чтобы подключить циркуляционный насос к отопительной системе необходимо не такое уж большое количество элементов. Кроме самого насоса понадобятся следующие изделия:

• 2 шаровых крана. Они нужны для того, чтобы свободно управлять блоком байпаса (на нём обычно монтируют насос). Диаметр кранов подбирают исходя из мощности насоса. Как правило, он равняется 0,75 или 1 дюйму.

Важно! При выборе арматуры следует обратить внимание на её резьбу: внутреннюю – с одной стороны, наружную – с другой. Стандартная маркировка для подобных изделий: Н/В.

• Один шаровой кран с диаметром, который соответствует размеру магистрального трубопровода, расположенного у котла. Зачастую, это 2 дюйма.

Важно! Обе стороны крана должны иметь внутреннюю резьбу.

• Разъёмное соединение. Используют сгон либо «американку». Стоимость сгона значительно ниже, но его трудно уплотнять.
• Фильтр. Защищает циркуляционный насос от мусора и повреждений. Диаметр фильтра соответствует диаметру кранов из пункта 1.

Помимо описанных элементов при монтаже могут понадобиться:

• 2 резьбовые концевики с диаметром в 2 дюйма (для врезания крана в магистраль;
• 2 резьбовые концевики (диаметр 1 или 0,75 дюйма) – для установки насоса;
• крепёжные хомуты – для снижения нагрузки на краны;
• пакля.

Определние места монтажа и его подготовка

1. Прежде всего, выбирают схему подключения циркуляционного насоса. Она не должна усложнять самостоятельное обслуживание отопительной системы.
2. Агрегат нужно будет подключить там, где подключается бак на участке трубы спадающего типа. Таким образом, там удастся достичь высокой температуры.

3. До непосредственного монтажа механизма на байпас нужно проверить: способен ли насос выдержать высокий напор горячей воды.
4. Чтобы поддержать работоспособность «тёплого пола» следует установить насос в районе подачи тёплой воды. Так можно будет избежать появления воздушных пробок.

Принципы и рекомендации по установке

Как установить насос? Следует придерживаться следующих советов:

1. С обеих сторон насоса нужно прикрепить шаровые краны. Они пригодятся в случае будущего демонтажа оборудования при ремонтных работах.
2. Перед насосом обязательно устанавливают фильтр.
3. Чтобы удалять воздух, который скопляется в теплосистеме, нужно поверх байпаса прикрепить ручной либо автоматический клапан.

Важно! Теплосистему промывают исходя из направления, указанного стрелкой на поверхности насоса. Она должна повторять направление движения воды.

1. Оборудование в обязательном порядке нужно устанавливать горизонтально. Таким образом, насос будет защищён от поломки при неполном погружении в жидкость.
2. Для подключения используется заземлённая розетка.
3. В монтаже применяют прокладки, обработанные герметиком.
4. Клеммы располагают вверху.

Сборка узлов

Установка насоса начинается со сборки узлов – магистрального и насосного. Чтобы собрать магистральный узел, достаточно соединить 2-дюймовый кран с разъёмом. На сгон наматывают паклю и смазывают краской, после вкручивают кран разводным гаечным ключом.

Важно! Со стороны разъёма и крана ввинчивают трубу с резьбой, если последующую врезку арматуры планируется проводить при помощи сварки.

Насосный узел собирать немного сложнее. Для начала на шаровой кран (0,75 дюйма) наматывают паклю (поверх наружной резьбы) и промазывают краской. К крану привинчивают фильтр. Стрелка на нём должна указывать направление от крана. Если фильтр имеет внутреннюю резьбу с обеих сторон, к одной из них нужно будет подсоединить ниппель. За ним прикрепляют разъём, приобретённый в комплекте с насосом. Теперь входная часть (та, что крепится перед насосом) готова.

Рекомендуем к прочтению:

Сборка выходной части заключается в прикручивании разъёмного соединения на шаровой кран (0,75 дюйма). В процессе используют паклю. По завершению сборки на насос монтируются ответные части соединений при помощи разводных ключей и пакли. Теперь можно приступить к их врезке в отопительную систему.

Монтаж насоса

Прежде, чем ставить циркуляционный насос, следует произвести ряд действий – в первую очередь установить циркуляционный кран. Он нужен для перенаправления теплового потока в байпас. Собранный узел прикладывают к магистральной трубе.

Маркером отмечают участок, на место которого будет монтироваться кран со сгоном. Болгаркой отрезают трубу, по краям трубопровода нарезают либо приваривают резьбу. Разъёмное соединение развинчивают, кран и сгон закрепляют на трубе друг напротив друга, поле чего вновь объединяют и обжимают ключом.

Насосный блок устанавливают практически так же, как и магистральный узел. Сначала в краны вкручивают трубопроводы (отводы с резьбой, диаметр 0,75 дюйма). Собранный насосный узел приставляют к магистрали (магистральный кран должен оказаться прямо между отводами).

По отметкам на магистрали вырезают отверстия. В них нужно вварить отводы. Главная задача – верное определение направления тока. Его обязательно нужно учесть при установке циркуляционного насоса (обычно агрегат закрепляют на обратном трубопроводе).

Важно! Стрелки на насосе и клапане должны быть направлены к котлу. В противном случае он выйдет из строя.

Установка циркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить циркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать горячей воды по утрам.

Вот мой полный обзор лучших рециркуляционных насосов для горячей воды .

В этом руководстве я рассмотрю …

• Как слить воду из водонагревателя
• Как установить рециркуляционный насос над водонагревателем
• И как установить датчик клапана под самой дальней раковиной

Давайте начнем с этого руководства!

Краткая поломка на насосе рециркуляции горячей воды устанавливает

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип рециркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых их сенсорный клапан является встроенной частью насоса.)

В дополнение к насосу есть сенсорный клапан , который необходимо быть установлен на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном циркуляционный насос временно использует линию холодной воды в качестве возвратной линии.

Читайте также: Какие насосы для рециркуляции горячей воды самые лучшие? (Обзор)

№1. Отключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — переверните выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый вентиль водонагревателя — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы рециркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды в водонагреватель

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной кран, который находится прямо над водонагревателем, который должен быть , там или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти подающий клапан или если у вас есть сомнения, вы можете закрыть главный водяной клапан для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет сливаться, значит, в водонагреватель все еще может идти вода.

№ 4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан отверткой с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Отсоединение трубы горячей воды от водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу для горячей воды из водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№ 6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма с помощью гаечного ключа.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всего от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет расположить раковину дальше всего от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные клапаны под раковиной перпендикулярно или на выдвиньте , это двухтактный тип с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водяные трубопроводы непосредственно с запорных клапанов у стены (не с концов под раковиной).

Эти гибкие концы водопровода будут иметь размер 1/2 «или 3/8». Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь соединения только 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2″ до 3/8 «— от 1/2» до 1/2 «— или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и разветвленный трубопровод , где имеется более одной магистрали горячей воды, вы можете установить еще один сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Откровенно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам нужно спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Установка рециркуляционного насоса для подачи горячей воды

Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя. Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно запустить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя.Обратный клапан — это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в то время дня, когда вам, скорее всего, понадобится горячая вода.Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, в том числе обратный клапан и подающие трубки, которые устанавливаются под раковиной.

• Комплект рециркуляционного насоса (включая гибкие подающие трубки и обратный клапан)
• Плоскогубцы или трубный ключ
• Отвертка
• Ведро и полотенце

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В.Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не к гибкому трубопроводу.

Инструкции

1. Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель.Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которые вылезут при отсоединении гибкой трубы.Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими линиями, а представляют собой жесткие трубы. В этом случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
3. Наверните насос на горячую сторону водонагревателя. При затягивании убедитесь, что циферблат таймера повернут в сторону, в которой его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
6. Отсоединить трубки подачи крана от запорной арматуры под раковиной.Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды — справа.
8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам.Обычно труба с горячей водой находится слева, а труба с холодной водой — справа, когда они выходят из стены или поднимаются через пол.
9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
10. Включите подачу воды как в кран раковины, так и в водонагреватель. Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал тогда, когда больше всего необходима горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Что такое циркуляционный насос горячей воды и как он работает?

Вы когда-нибудь задумывались, почему ваш кран с горячей водой дает вам холодную воду при первом включении? В зависимости от размера вашего дома вы можете подождать несколько секунд или даже минут, чтобы подать горячую воду. Это не только неудобно, но и расходует много воды.

Расстояние, которое необходимо пройти горячей воде, является причиной того, что холодная вода выходит первой. Когда кран открыт, горячая вода поступает в раковину по водопроводу.Выключение останавливает подачу воды, но не возвращает ее в водонагреватель. Он остается в трубах и остывает. В следующий раз, когда вам понадобится горячая вода, холодная вода в трубах должна быть вытеснена свежей горячей водой из водонагревателя. Чем больше трубопроводов между водонагревателем и краном, тем больше холодной воды и тем больше времени требуется.

Но есть некоторые решения.

Ваш сантехник может установить рециркуляционный насос. На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель. Предназначен для подачи горячей воды по запросу.

Два типа рециркуляционных насосов

Вариант №1

Система с полным рециркуляционным насосом

При использовании этой опции в водопровод вашего дома устанавливается дополнительная труба, предназначенная для горячей воды. Эта система создает петлю от водонагревателя до крана и обратно. Неиспользованная горячая вода возвращается через этот контур насосом, поэтому, когда вы включаете краны с горячей водой, вы быстро получаете горячую воду.Вода не остывает в трубах, и вы тратите меньше воды, потому что вам не нужно ждать.

Вам может быть интересно, как это влияет на ваши затраты на газ и электроэнергию. Если водонагреватель работает постоянно, а вода постоянно циркулирует, разве это не стоит дороже? Не обязательно.

Многие насосы имеют датчики и таймеры. Датчик отключает насос, когда горячая вода делает полный цикл. Таймер позволяет контролировать, когда насос активен. Вы можете настроить его автоматическое отключение ночью, на работе или в отпуске.Если в вашей помпе нет этих функций, специалист-сантехник может помочь вам добавить их.

Это вариант не для всех. Стоимость насоса и дополнительной трубы может быть высокой. Кроме того, многие проекты домов в Нью-Мексико затрудняют добавление труб, необходимых для этой системы. Если это решение сложно для вашего дома или бюджета, есть еще один вариант.

Вариант №2

Система комфорта циркуляционного насоса

В этой системе используется существующий трубопровод холодной воды для отправки неиспользованной воды обратно в водонагреватель.Это экономичное решение для домовладельцев, которые разочарованы ожиданием горячей воды, но не могут установить первый вариант. Система комфорта может быстро подавать горячую воду в те места в доме, где требуется много времени для получения горячей воды. Например, если вода находится далеко от душа или кухни, рециркуляционный насос решит эту проблему.

Также не нужно устанавливать дополнительную трубу. Это снижает начальную стоимость. Эти насосы обычно стоят от 500 до 800 долларов, хотя есть исключения.Однако у этой системы есть свои недостатки.

Проблема с этой опцией заключается в том, что из-за того, что горячая и холодная вода используются в одной и той же трубе, вода из холодного крана может быть чуть теплой или охлаждаться через некоторое время, особенно если у вас есть охладитель для болот. Некоторые домовладельцы отключают насос летом, чтобы решить эту проблему.

Вы можете не осознавать, что у вас уже есть рециркуляционная система. Предыдущий домовладелец мог отключить насос. Стоит проверить, есть ли он у вас уже, особенно если вас расстраивает время, необходимое для доставки горячей воды в некоторые части вашего дома.Ваш сантехник поможет вам найти помпу и привести ее в порядок. Вы также можете проверить это самостоятельно в верхней или нижней части водонагревателя.

Что в итоге?

Циркуляционный насос завершит ожидание горячей воды. Какого бы размера ни был ваш дом, вы сэкономите время, деньги и воду своей семье. Компания TLC готова пригласить наших опытных сантехников в Альбукерке сегодня, чтобы узнать, подходит ли рециркуляционный насос для вас и вашей семьи. Остались вопросы? Спросите у наших сантехников.

Насосы рециркуляции горячей воды

Экономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды. Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, следовательно, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (арматуре) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные на водонагревателе, подходят для установок с предварительно смонтированной возвратной линией горячей воды.Основная линия горячей воды в здании всегда заполнена горячей водой, без попадания горячей или теплой воды в систему холодного водоснабжения. Однако ответвления подачи горячей воды от основной линии подачи к отдельным приборам не поддерживаются в горячем состоянии, и при открытии крана горячей воды на продувку этой воды будет небольшая задержка. Этот тип установки чаще встречается в новостройках.

Насос в месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды.Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды). Поскольку насос расположен прямо у приспособления, горячая вода поступает в это приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем будет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций перетока рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».

Системы с таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение того времени, пока на это настроен таймер на устройстве. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды.В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах — выключая и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика. Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порогового значения температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются циркулирующей горячей водой. Обычно первые минуты горячей воды теряют тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему прибору.

Системы по запросу
