Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры). Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

Водяной теплый пол от центрального отопления

Водяной теплый пол в квартире.

Теплые полы – это современный источник отопления вашего дома, позволяющий получить комфорт и равномерный прогрев воздуха в помещении. Практически в каждом доме или квартире присутствует данный тип отопления.

Самым экономически выгодным и эффективным в нашем регионе остаются теплые полы на основе Водяного отопления.

Применяя водяной теплый пол (ВТП) в многоквартирных жилых домах или офисах с подключением от центрального отопления (ЦО) существуют особенности монтажа, расчета и подбора оборудования, про которые мы поговорим в этой статье. А также об ошибках, которые допускают монтажные организации, не принимая в расчет тот факт, что подключение от ЦО отличается от индивидуального теплового пункта (собственной котельной).

Расчет и подбор необходимого оборудования.

Первое с чего стоит начать — это с проектного решения и подбора необходимого оборудования, так как существует ряд нюансов в монтаже ВТП от ЦО.

Так как центральное отопление это система, к которой подключены десятки потребителей, то КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО подключение теплых полов напрямую от источника отопления. Так же необходимо разрешение на монтаж и подключение ТП от уполномоченного органа.

Для правильности подбора оборудования необходимо индивидуальное проектное решение по системе отопления, оно так же послужит документом для предоставления в управляющий орган, который выдаст разрешение на монтаж водяного теплого пола от центрального отопления.

Благодаря проекту любая монтажная организация способна осуществить монтаж и подбор оборудования по всем строительным нормам и правилам предусмотренными законами.

Оборудование для подключения теплых полов от Центрального Отопления

Первое на, что стоит обратить свое внимание это теплообменный узел. Теплообменные узлы бывают заводские производимые поставщиками отопительного оборудования так и сборные, которые подбираются и собираются индивидуально для каждого проектного решения.

Теплообменный узел это оборудование позволяющее разделить теплоноситель, на первичный и вторичный контур. Первичный контур подключается к центральной системе отопления, а к вторичному контуру отопления – теплые полы. Основой в теплообменном узле служит теплообменник, который рассчитывается и подбирается под определённую тепловую нагрузку.

Готовые теплообменные узлы отличаются своей компактностью и универсальностью в отличие от сборных.

— Недостаток сборных, заключается в следующем, для их сборки потребуется больше свободного пространства.

— Недостаток готовых (заводских) узлов в том, что они рассчитаны на определённую нагрузку и отсутствует практическая возможность их усовершенствования и увеличения мощности в дальнейшем.

В теплообменный узел помимо теплообменника должно входить: циркуляционный насос во вторичном контуре, мембранный расширительный бак, аварийный клапан, термометры и манометр, двухходовой клапан с термостатической головкой.

Так же необходимо оборудование для ВТП от ЦО:

· Распределительный коллектор (гребенка) – служит для подключения и распределения теплоносителя по контурам ТП. Коллектора бывают от 2 до 12 контуров.

· Труба для теплого пола – для ВТП используют полиэтиленовые трубы PERT или PEX, 12-20мм диаметрами.

· Автоматика – служит для более комфортного управления температурой ТП.

· Соединительные фитинги и прочие расходные материалы.

Все необходимые комплектующие вы сможете заказать в нашем интернет-магазине или обратившись в наш магазин Tigrohause по номеру +7 (499) 737-25-55

Подключение и монтажные работы

Как говорилось Выше, что напрямую подключать коллектор теплого пола в систему центрального отопления запрещено! По явным на то причинам:

— Вы способны посадить стояк, и оставить соседей без отопления, так как нагрузка ТП гораздо выше, чем традиционные радиаторы или конвекторы, на которые рассчитано отопление на Вашу квартиру.

— Высокая температура теплоносителя, которая снижает эксплуатационные характеристики Вашей трубы, и перегревает поверхность пола.

— Высокое давление и грязный теплоноситель, которое так же неприемлемо для работы оборудования ТП.

Исходя из Выше написанного подключение ТП от ЦО только через теплообменник и с разрешения уполномоченного органа.

Монтируя греющие полы Выше первого этажа, перед укладкой трубы поверхность пола рекомендуется обработать гидроизолирующими материалами или использовать полиэтиленовую пленку, на случай протечки при повреждения трубы в момент каких либо работ.

Ошибки при подключении и установки ТП от центрального отопления

· Подключение ТП напрямую от источника

· Неправильный подбор оборудования

· Разная длина контуров и шаг укладки

· Несогласованность установки ТП с ТСЖ или уполномоченными органами

· Применения оборудования не имея на руках расчетных данных

Подведя итоги по статье, следует отметить, что водяные теплые полы возможны практически во всех зданиях и сооружениях и способны работать не только от индивидуальной котельной, но и от центрального отопления так же, соблюдая порядок и правила в монтаже и подключении.

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

1. Однотрубная схема;
2. Двухтрубная схема;
3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65⁰С до 90⁰С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90⁰С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50⁰С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33⁰С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

1. Ручные;
2. С термоголовкой;
3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

1. Радиатор отопления;
2. Стояки отопления однотрубной или двухтрубной системы;
3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 30⁰С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

1. Сшитый полиэтилен;
2. Металлопластик;
3. Полипропилен;
4. Медь;
5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

(Просмотров 3 529 , 1 сегодня)

Рекомендуем прочитать:

Батареи и теплый пол от одного котла схема подключения

Главная » Статьи » Батареи и теплый пол от одного котла схема подключения

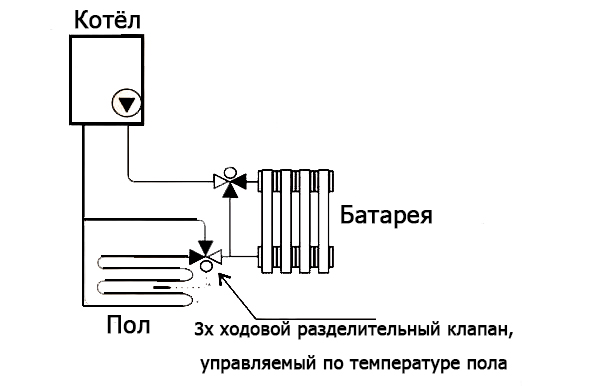

Как самостоятельно подключить теплый пол и батареи к котлу?

Для того, чтобы подключать к котлу такие системы, как тёплый пол или батареии отдельно от общей отопительной системы по технологии надо делать это через коллекторную группу, которая имеет вот такой вид, включающая в себя следующие детали:

Это будет наилучшим вариантом, такую систему ещё называют насосно-смесительный узел, так как в его состав входит насос. При установке такого узла у вас появиться возможность регулировки температуры, что повлияет не только на создание благоприятных климатических условий, но и будет экономить энергоресурсы.

Принцип действия этого узла в том, что датчики определяют температуру и центр коммуникации регулирует при помощи клапанов куда распределять горячую воду.

Вот ещё один тип такого узла:

Подключение его зависит от типа, в основном это не сложно, есть вход от котла в узел, а также выход, а уже непосредственно от узла идут разветвления по система, которые подключаются по номерам (вход и выход), а также электрогруппа насоса и датчиков.

www.remotvet.ru

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

•  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

eurosantehnik.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

• отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
• теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

• Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
• Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
• Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

• Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
• Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
• Зона окон будет холодной, не комфортной, во всем доме.
• При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
• В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

• Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.

• Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
• Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
• Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

• Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
• Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ

teplodom1.ru

Как подключить теплый пол к водяной системе отопления

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб — полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

  Укладка фольгированной подложки под теплый пол

• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

  Пенополистирольные плиты для водяного теплого пола

• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

  Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

  Однотрубная система водяного отопления

• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

  Двухтрубная система водяного отопления

• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

  Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

kaminyn.ru

Подключение водяного теплого пола – Схемы

20 декабряПубликации

Подключение водяного теплого пола вопрос который последнее время интересует почти ывсех собственников загородной недвижимости на этапе строительства.

В настоящее время существует несколько вариантов подключения теплого пола. Рассмотрим основные заводские решения:

Подключение от насосно-смесительной группы: схема

Данный вариант подключения водяного теплого пола, считается самым распространенным. Основным преимуществом этого варианта является возможность управления приводом трехходового клапана погодозависимым контроллером . Таким образом мы имеем возможность настроить график температуры теплоносителя в системе отопления, четко в зависимости от температуры на улице, что приводит к значительной экономии эксплуатационных расходов.



Подключение с помощью смесительного узла интегрированного в коллекторную группу

Это самый удобный в монтаже вариант подключения водяного теплого пола. Компания Thermotech разработала и запатентовала данное решение. Коллектор с интегрированным смесительным узлом имеет в комплекте:

• Термометры на прямой и обратной магистрали
• Циркуляционный насос стандартный или адаптивный в зависимости от комплектации
• Термостатический клапан
• Балансировочный клапан
• Фитинги для подключения трубы к коллектору
• Встроенные балансировочные клапаны
• Встроенные микрометрические клапаны под электроприводы для каждого контура
• Байпасная (запасная) линия
• DIN-рейка для установки коммутационного блока

Полностью укомплектованный с завода теплообменный узел позволяет быстро выполнить подключение водяного теплого пола к системе отопления.



Подключение водяного теплого пола от котла

Система напольного отопления подключается «напрямую» от котла по прямым параметрам теплоносителя в том случае, если мы не имеем комбинированную систему отопления (теплый пол + радиаторная, то есть нет необходимости разделять системы по температуре. Данный вариант экономичен изначально — не нужно устанавливать смесительный узел, и так же в эксплуатации — нет необходимости поднимать температуру котловой воды (теплоносителя) выше 50 градусов.



Подключение с помощью терморегулятора Unibox

В случае когда необходимо сделать водяной теплый пол небольшой площади применяется система подключения водяного теплого пола от терморегулятора Unibox разработанного компанией Oventrop.

Данное устройство часто применяют в квартирах многоэтажных домов, когда есть необходимость сделать теплый пол на балконе, в коридоре либо в сан. узле. К терморегулятору можно подключить до двух контуров теплого пола с помощью специального раделительного узла.



Подключение с помощью теплообменного узла Thermotech

Все кто когда нибудь проявлял желание сделать водяной теплый пол в квартире многоэтажного дома задавались вопросом как подключить теплый водяной пол от центральной системы отопления. Идеальным заводским решением для такой ситуации является теплообменный узел TMIX E-30 разработанный шведской компанией Thermotech

Устройство служит для разделения первичного контура (центральной системы отопления) и вторичного контура (внутриквартирной системы отопления). Основным преимуществом подключения от данного устройства является то, что гидравлическая схема системы отопления дома не нарушается, что очень важно для ее правильного функционирования.



Понравился материал? Поделитесь ссылкой с друзьями:

Монтаж отопления и теплого пола

Варианты отопления в загородном доме от простого до сложного. Отопление в загородных домах можно смонтировать, применяя несколько видов систем. В большинстве случаев это зависит от того, на каком типе топлива вы планируете установить котел. Еще одно не маловажное условие это стабильность вашей сети 220В. Хотя при наличии источника бесперебойного электропитания его можно исключить. Ну и последний, а во многих случаях главный и решающий фактор это стоимость той или иной системы отопления и Ваши предпочтения. Дальше мы постараемся  рассказать о нескольких систем, что надеемся, в будущем поможет Вам принять правильное решение при выборе системы монтажа отопления в загородном доме. Схемы отопления можно разделить на несколько видов и подвидов: Самотечная (гравитационная) система отопления. а) Открытого типа, (открытый расширительный бак в самой верхней точке). б) Закрытого типа, (закрытый расширительный бак в удобной для вас точке). Принудительная система отопления (с циркуляционным насосом). а.) Коллекторная система отопления (лучевое подключение радиаторов). б.) Двухтрубная система отопления (параллельное подключение радиаторов). в.) Теплый пол (водяной). Комбинированная система отопления (сочетание нескольких видов). Теперь более подробно поговорим о выше перечисленных системах Самотечная система отопления Самотечная, или как ещё говорят гравитационное водяное отопление. Оно работает под воздействием гравитации. При нагревании теплоносителя он поднимается вверх по трубам, поступая в радиаторы, там отдает свое тепло, охлаждается и опускается самотеком в низ, замыкая круговорот. Эта система работает, без каких либо насосов. Такое отопление имело большое распространение в прошлом столетии. И связано это было с тем, что оно было независимо от электросетей 220В. Некоторые и сейчас выбирают этот вид именно по той же причине. Для монтажа используют твёрдотопливный или газовый энергонезависимый котел. Можно использовать и другие виды котлов, но тогда понадобится сеть 220В.  Трубы для этого типа систем лучше всего использовать стальные. Так как при ее монтаже обязательно нужно учитывать уклон и контр уклон трубы относительно горизонта. Трубы не должны провисать и образовывать воздушные карманы. Для более эффективной работы радиаторов, подающая труба должна проходить по чердаку или под потолок верхнего этажа, что не всегда удобно. А обратка возвращается вдоль пола нижнего этажа. Сами радиаторы желательно установить с большим протоком. Еще понадобится расширительный бак и теплоноситель (вода или незамерзающая жидкость). Если у Вас  стоит расширительный бак закрытого типа, то обязательно нужно поставить группу безопасности. Принудительная система отопления (с циркуляционным насосом) Самая популярная система отопления. Большинство монтируемых современных систем отопления с принудительной циркуляцией теплоносителя, имеет один или несколько насосов. Она применяется в современных загородных домах. Её отличительной чертой является то, что при монтаже можно использовать любой тип котла: газовый, электрический, дизельный и твердотопливный включая пеллетный. Разводку производят всеми видами труб, рассчитанных для использования в отоплении, например стальными, пластиковыми, медными и т.д., в разных конфигурациях и плоскостях. В данном случае не опасны провисания труб, и мы можем их проложить почти везде. Главное правильно спроектировать систему.  Схема подключения батарей отопления в основном коллекторная или двухтрубная иногда их комбинируют, это зависит от планировки дома. На рисунке показано как правильно укладывать теплый пол В последнее время все чаще делают водяные теплые полы, что придает уют и комфорт  дому. Это очень удобно на кухне, в ванной комнате, коридоре. В общем, их можно укладывать в тех помещениях, где полы покрыты плиткой, камнем или бетоном (стяжкой). Даже на улице укладывают трубы теплого пола под дорожками, в гаражах, на верандах и крыльце. Но теплоноситель для таких случаев должен быть незамерзающим. И на трубах лучше не экономить, мы рекомендуем Rautitan pink. Также можно оснастить эту систему различными температурными датчиками для управления и контроля всего отопления, даже на расстоянии. Главное условие, это бесперебойное электропитание 220В.  Остальное будет зависеть от Ваших предпочтений, желаний и финансов. Как правильно укладывать теплый пол Комбинированная система отопления Комбинированная система – это та система, где используют несколько видов. Обычно это происходит тогда когда к существующему отоплению необходимо подключить ещё несколько радиаторов. Например, была достроена часть дома, или отдельно стоящий дом, которые теперь необходимо отапливать. Но продлить  старое не позволяют условия и планировка. В этом случае уже существующую систему, дополняют другой системой отопления. Со всеми вытекающими переделками и дополнениями в котельной. Какие выводы можно сделать. Каждая система отопления имеет свои плюсы и минусы, во многом выбор зависит от того какие первоначальные условия и задачи перед Вами стоят. Если не смогли сделать свой выбор, обращайтесь к нам, и мы Вам поможем. Наше преимущество перед конкурентами складывается из гармоничного сочетания многолетнего опыта, глубоких теоретических знаний, оперативности и профессионального уровня выполняемых работ. Список востребованных работ по монтажу отопления и не только: Монтаж систем отопления в загородных домах, коттеджах, административных зданиях. Монтаж и прокладка водоснабжения (ХВС, ГВС) и канализации в квартирах, загородных домах, офисах. Устанавливаем и подключаем душевые кабины, ванные, раковины, смесители, унитазы и т. д. Смонтируем теплые полы. Заменим котлы и котельное оборудование, бойлеры, радиаторы. Ремонтируем и восстанавливаем любые системы отопления, водоснабжения. Выполняем пуско-наладочные работы. Монтаж отопления и водоснабжения. Мы можем спроектировать и воплотить в жизнь самые новейшие инженерные решения и самые смелые ваши идеи. Советуем вам систему отопления с газовым котлом с мощной турбиной, вся система выполнена из труб из сшитого полиэтилена (Rehau) и лучевой разводкой. Эти трубы долговечны, их можно прятать в пол и стены, заливать стяжкой и замазывать штукатуркой. А турбированный газовый котел не требует поднятия дымохода выше конька крыши, он экологичен и не выжигает кислород в помещении, где установлен. После того, как все оборудование смонтировано, наши специалисты проводят испытания системы отопления и водоснабжения с помощью нагнетаемого в систему сжатого воздуха с давлением минимум вдвое больше того, при котором автономная система будет работать. Если испытания прошли успешно, в систему закачивается специальная незамерзающая жидкость на основе пропиленгликоля. Система запускается и производится наладка и балансировка всего оборудования. Вот теперь вы можете наслаждаться теплом и уютом. Наши преимущества Работаем с различными материалами. Проектируем любые, самые сложные системы. Комплектуем и доставляем на объект, всё необходимое оборудование. У нас нет проблем с реализацией ваших идей. Бесплатная консультация по телефону и на выезде. Есть вопрос? Оставьте заявку и мы Вам перезвоним!

Схема водяного теплого пола в частном доме: правила и ошибки монтажа

 Загрузка …

Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Семь «за» в пользу теплого пола

В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:

1. Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
2. Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
4. Привлекательность. Все элементы скрыты и не портят интерьер.
5. Совместимость. Полы водяные можно применять под большинство финишных материалов.
6. Цена. Установка такой системы потребует не очень большого бюджета.
7. Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

• в бетонной стяжке;
• на полистирольной основе;
• по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.



Подключение системы  к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

• труба подачи нагретого теплоносителя;
• труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

• обустройство коллекторного шкафа;
• установка в нишу в стене;
• монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Терморегулятор в системе — правила монтажа

В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

• «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
• «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
• «Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Параметры и нюансы процесса обсчета теплого водяного пола

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

• главное или второстепенное отопление;
• в доме или в квартире планируется монтаж;
• какое финишное покрытие;
• какой объем помещения;
• какое назначение помещений;
• какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

• тип стройматериалов стен и перекрытий;
• тип оконных рам и остекления;
• количество дверей и размер окон;
• особенности климата вашего региона;
• наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

• жилые комнаты — 30 градусов;
• в помещениях где нужен сильный обогрев — 36 градусов;
• с повышенной влажностью — 33 градуса;
• для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.



Ошибки монтажа водяного пола (2 видео)



Схемы водяного пола (25 фото)

Статьи которые читают другие:

Влажные теплые полы — Пошаговое руководство по установке

Intro

В то время как многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

Одним из недостатков системы UFH с подачей воды является дорогостоящая установка.Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хороший звук? Тогда перейдем к делу.

Шаг 1 — Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем вы начнете. Это руководство призвано дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам нужно определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем потребуется прокладывать трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате — одно отверстие для потока, другое для возврата.

После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины на твердом черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступить к укладке изоляции.

Для деревянных черновых полов перед продолжением убедитесь, что все половицы надежно закреплены и выровнены. Если хотите, можете положить фанерный лист, чтобы помочь в этом.

Шаг 2 — Изоляция

Установка теплоизоляции для системы влажных полов — это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3 — Установите коллектор

Следуя позиционированию на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, чтобы вы могли раздельно управлять обоими методами отопления.

Шаг 4 — Крепление труб

Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы водяного теплого пола.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше расположение и интервал правильные, прежде чем вы окончательно приклеите их.

Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

Шаг 5 — Прокладка трубопроводов

Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалом примерно 200 мм, следуя змееподобному шаблону (похожему на приведенную выше диаграмму) взад и вперед, оставляя достаточно места для трубы, чтобы вернуться на себя вдоль стена у входа.

На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, но при осторожном нажатии ногами не возникнет никаких проблем.

Так продолжайте до тех пор, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, поскольку максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничивать ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними при выходе из комнаты.

Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

Шаг 6 — Подсоединение трубопроводов к коллектору

Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.Как только весь трубопровод будет обрезан до нужной длины, вы можете начать подсоединять его к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет установлено, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата должным образом, затем закончите работу гаечным ключом.Очевидно, что хорошая фиксация важна, но не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

Этап 7 — Промывка, наполнение и создание давления

Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

Когда все отключено, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если смотреть на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

Когда вы убедитесь, что в петле нет воздуха, отключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

Теперь мы можем приступить к испытанию системы под давлением. Некоторые коллекторы будут иметь встроенный манометр, в то время как для других потребуется винт на блоке (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному отверстию. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола.Во время стяжки система должна оставаться под давлением.

Когда вы начинаете стяжку, помните, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента при отверждении нагревается, в результате чего вода в трубах расширяется.

Этап 8 — Стяжка влажных полов с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Взгляните, хотите ли вы самостоятельно выполнить стяжку своими руками.Если нет, то есть много действительно хороших подрядчиков, которые сделают работу за вас.

Если вы все же выберете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9 — Укладка напольного покрытия

Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия. Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, так как вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После того, как вы будете терпеливо ждать, пока стяжка полностью высохнет, и уложите пол, вам захочется заставить работать этот влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти настройки.

В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте ее на этом уровне на 2–3 дня.Затем температуру можно постепенно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — нам не терпится их увидеть!

Полы с подогревом — Сколько стоит пол с подогревом?

Общие сведения о теплых полах

Полы с подогревом — отличная замена более традиционным методам обогрева вашего дома.Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

Однако не во многих британских домохозяйствах есть полы с подогревом. Мы выясним, почему это так, и что вы должны учитывать, думая об установке теплого пола.

Сравните поставщиков энергии и сэкономьте более 350 фунтов стерлингов * за пять минут!

Достоинства и недостатки теплого пола

В то время как полы с подогревом обычно используются в элитных отелях и роскошных домах, они все чаще встречаются в новых домах в Великобритании.

Преимущества

Одним из главных достоинств теплых полов является то, что они освобождают место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места. Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади дома.

Еще одна привлекательность полов с подогревом заключается в том, что они обогревают комнаты намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя.Поскольку радиаторы почти всегда устанавливаются сбоку от комнаты, они нагревают только воздух в непосредственной близости от них. После того, как радиатор нагреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты. С другой стороны, теплый пол нагревает комнату равномерно снизу. Это означает, что почти все выделяемое тепло идет непосредственно на обогрев помещения, в котором он установлен.

Поскольку радиаторы в значительной степени неэффективны при обогреве помещения, в котором они находятся, для достижения желаемых результатов им необходимо работать при более высокой температуре.Однако полы с подогревом обогревают помещения намного эффективнее. В результате они могут работать при гораздо более низких температурах и при этом быть столь же эффективными при поддержании заданного уровня тепла. Это может сэкономить вам деньги на счетах за газ и электричество, поскольку вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

Недостатки

Самый большой недостаток теплого пола — стоимость его установки. Поскольку для работы система должна располагаться под помещением, для ее установки часто может потребоваться довольно большая работа.Важно понять, хватит ли экономии, которую вы получите от более эффективного отопления дома, для компенсации затрат на установку системы подогрева полов.

Еще одним недостатком системы теплого пола является то, что для обогрева помещения часто требуется больше времени, чем при использовании более традиционных методов. Это потому, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить пол с подогревом на заданный таймер.Таким образом вы убедитесь, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

Виды теплых полов

Существует два основных вида полов с подогревом. Вы можете выбрать либо электрические полы с подогревом, либо водяные полы с подогревом.

Электрические теплые полы

В этой форме полов с подогревом используется большая система проводов, которые будут проложены под полом в комнате, которую вы хотите отапливать. Некоторые люди предпочитают нагревательные маты, которые можно уложить, чтобы покрыть большую часть комнаты, в то время как другие используют систему отдельных проводов, которые могут подключаться ко всем частям комнаты.Нагревательные маты, как правило, немного более доступны по цене, поскольку они могут производиться серийно в различных формах и размерах.

Сами полосы обычно располагаются поверх слоя изоляции и обычно могут проходить под большинством типов полов.

Одним из преимуществ электрического теплого пола является то, что провода намного проще установить, чем трубы, необходимые для водяного теплого пола. Это означает, что установка зачастую не требует таких больших затрат, а иногда даже может быть установлена ​​самостоятельно.

Одним из недостатков электрического теплого пола является то, что его эксплуатация, как правило, дороже, чем водяного теплого пола, это зависит от того, есть ли у вас дешевый поставщик электроэнергии. Это означает, что если вы планируете разместить его у себя дома, возможно, будет разумным попытаться ограничить его меньшими площадями, такими как ванные комнаты.

Водяной теплый пол

Системы водяного теплого пола создаются путем создания разветвленной системы труб, которые будут покрывать большую часть вашего пола.Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

Одним из больших преимуществ системы водяного теплого пола является то, что для обогрева помещения, в котором она находится, требуется более низкая температура воды. Это связано с тем, что системы водяного теплого пола могут обогревать комнату более равномерно, чем радиатор. В результате эти системы теплого пола более энергоэффективны и стоят намного меньше в эксплуатации, чем традиционные методы отопления.Стоимость этого будет зависеть от того, есть ли у вас дешевый поставщик газа.

Недостатком выбора системы водяного теплого пола является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку таких систем теплого пола зачастую намного выше. В дополнение к этому, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

Поскольку работа, необходимая для установки системы водяного теплого пола, настолько обширна, возможно, не удастся провести ее в каждом доме.

Как установить теплые полы

Из двух типов систем теплого пола; электрические и водные, самостоятельно можно установить только электрические системы. Это действительно простой способ сэкономить деньги, так как затраты на установку будут минимальными. Однако, хотя вы можете проложить проводку самостоятельно, вам все равно необходимо обратиться к квалифицированному электрику, прежде чем подключать провода к электросети.

При установке этих систем важно помнить, что проводку необходимо прокладывать поверх любой изоляции.Если вы этого не сделаете, вы не почувствуете выделяемого тепла, так как оно будет изолировано от попадания в комнату.

Важно отметить, что некоторые системы работают только с определенными типами полов. Это означает, что ваши возможности могут быть ограничены в зависимости от того, какой у вас настил.

При установке системы на водной основе не следует пытаться установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях потребуется поднять уровень пола, чтобы оставить место для системы под ним.

Сколько стоит теплый пол?

Ответ на этот вопрос может сильно различаться в зависимости от того, какой тип системы теплого пола вы выберете и насколько широко вы решите ее установить.

Цены на электрические теплые полы могут варьироваться от 75 фунтов стерлингов за квадратный метр за грелки до 100 фунтов стерлингов за метр за индивидуальную проводку. Вам также нужно будет потратиться на изоляцию и плату за электрику.

Если вы решите использовать систему водяного теплого пола, то вам придется заплатить намного больше денег.Стоимость всей системы, несомненно, вырастет до тысяч фунтов, когда все будет сказано и сделано.

Сколько стоит теплый пол?

Системы теплого пола могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве. Но такая экономия на эксплуатационных расходах вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

• Электрические системы стоят менее 10 пенсов за квадратный метр для работы на полной мощности в течение шести часов.
• Электрический пол с подогревом в ванной стандартного размера площадью 3,5 квадратных метра, работающий в течение двух часов утра и двух часов после полудня, будет стоить 3,16 фунтов стерлингов в месяц.
• Электросистема в гостиной площадью 10 м ² , работающая четыре часа в день, будет стоить 10,80 фунтов стерлингов в месяц.
• Подпольные системы на водной основе на 25% эффективнее радиаторов при работе от традиционного бойлера, поскольку в них используется вода, нагретая до более низкой температуры — 50 ° C, а не 70–90 °.

Подходит ли вам теплый пол?

Полы с подогревом вряд ли сэкономят вам много денег, даже если речь идет о счетах за электроэнергию.В среднем предполагается, что пол с подогревом сэкономит вам около 20 фунтов в год на газе или электричестве. Это означает, что это определенно выбор, сделанный по причинам, не связанным с бюджетом.

Одна из ситуаций, когда полы с подогревом являются исключительно хорошей идеей, — это строительство нового дома или даже новой комнаты. Поскольку вам в любом случае нужно будет установить электричество и трубопроводы под полом, вряд ли это будет стоить вам намного дороже, и, как только вы это сделаете, вряд ли вы пожалеете об этом.

Конечно, главное достоинство системы теплого пола — это комфорт. Равномерное распределение тепла по комнате — особенность, которую нельзя недооценивать. Он также отлично работает с каменными полами. Это связано с тем, что каменный пол остается теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

Еще одна вещь, которую следует учитывать, — это аспект экономии места. Полы с подогревом убирают беспорядок и придают вашему дому более минималистичный и аккуратный вид.

10 ошибок, допущенных при установке системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплых полов.

1. Отсутствие соответствующей документации

Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на техническое обслуживание, но также создает проблемы в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

2. Неправильный порядок монтажных работ

Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления.Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут также возникнуть из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

4.Неправильное соединение труб в петли

Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Во избежание проблем необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если система включает медные компоненты, трубы не следует прокладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие соответствующих компенсаторов

Пол, в который заделаны трубы отопления, требует соответствующих деформационных швов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не сквозь стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Неосторожно нанесенная стяжка

Один из последних этапов монтажа системы теплых полов — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых при установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

9. Испытания под давлением не проводились или проводились ненадлежащим образом

Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе слишком сильно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники полностью отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

10. Без контроллеров теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение контролем теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

Читайте также: Сбалансируйте систему теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Дорогостоящие ошибки при установке системы теплого пола.

Установка теплых полов — отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

Полное руководство по полам с подогревом

Какие типы полов с подогревом существуют?

Существует два основных типа систем подогрева полов: электрические (или «сухие») и водяные (или «мокрые»).

Сухие системы работают с сетью проводов, проложенных под полом. Некоторые используют нагревательные маты для покрытия больших площадей пола, в то время как другие будут работать со сложной сетью отдельных проводов. Слой изоляции находится под сетью проводов, заставляя тепло проникать в комнату.

Другой вариант — это система на водной основе, состоящая из сети труб, подключенных к вашему водогрейному котлу. С этим типом системы установка немного сложнее (и сложнее), и в результате затраты, как правило, выше, поскольку вам нужно будет вызвать сантехника. Однако системы водяного теплого пола на 30% эффективнее радиаторов, равномерно распределяя тепло при более низкой температуре.

Сколько стоит электрический теплый пол?

Стоимость теплого пола зависит от многих факторов, включая тип системы, которую вы устанавливаете, количество комнат, которые вы собираетесь, и размер вашего дома.Например, вы можете рассчитывать заплатить примерно 5000 фунтов стерлингов за систему влажных полов с подогревом во всем новостройке. Комната за комнатой, влажные системы стоят от 20 до 30 фунтов стерлингов за квадратный метр, не считая больших затрат на установку.

Электрические системы начинаются с примерно 100 фунтов стерлингов за квадратный метр для индивидуальной проводки, в то время как нагревательные маты дешевле (например, магазины DIY продают маты площадью 5 м2 по цене менее 100 фунтов стерлингов). Вам нужно будет добавить стоимость изоляционных материалов и контроллеров, а также профессиональные затраты на установку, если вы не делаете это самостоятельно.Электрические системы обычно дешевле в установке, но они могут быть на 40% дороже в эксплуатации, чем системы водяного теплого пола.

Как установить систему теплого пола?

Как и в случае с расходами на теплый пол, тип системы определяет способ ее установки. Вы можете установить электрические системы самостоятельно, но с системами на водной основе лучше всего обращаться к квалифицированному сантехнику.

Для электрических систем выбирайте маты или отдельные провода в зависимости от площади пола.В ванных комнатах или небольших комнатах коврики легко справятся со своей задачей и их довольно легко установить. Вы просто кладете их на гладкий пол, при необходимости размещая теплоизоляцию сверху и снизу. Системы со свободной проводкой могут быть распределены на больших площадях. Их основное преимущество — гибкость, работа с необычными формами или макетами. В этом случае важно расположить провода равномерно, иначе у вас будут участки, которые будут теплее других.

Мокрые системы сложнее. Вам нужно будет проложить сеть труб, подключить их к котлу и, возможно, поднять пол, чтобы в него поместилось все.Даже при наличии электрической системы рекомендуется нанять квалифицированного электрика для подключения проводов к электросети.

Какие самые лучшие советы по электрическому подогреву пола?

Независимо от того, какой тип системы вы выберете, между теплыми полами и радиаторами есть несколько ключевых отличий. Примите во внимание эти советы, чтобы максимально использовать возможности вашей системы.

Обогрев помещения с этим типом системы занимает больше времени, хотя после того, как комната будет нагрета, она будет оставаться комфортной, несмотря на сквозняки.Если вы установите таймер на пару часов ранним утром, ваша комната будет оставаться теплой в течение дня.

Ожидайте управления вашей системой из центра. Многие из последних моделей работают с приложениями, что позволяет управлять каждой зоной со смартфона. Хотя для каждой комнаты потребуется отдельный клапан, вы можете разместить их в центральном шкафу для более удобного управления.

Изоляция и полы с подогревом идут рука об руку, поскольку они работают вместе, чтобы создать более энергоэффективный дом.Не экономьте на изоляции под вашей системой, иначе тепло будет излучаться вниз и будет менее эффективным. Если вы живете в старом доме с одинарным остеклением, теплого пола может быть недостаточно для поддержания тепла в доме — постарайтесь обновить окна, иначе вам может потребоваться совместить его с радиаторами, что приведет к увеличению затрат на отопление.

Есть ли газовые полы с подогревом?

Если вы установите влажную систему, подключенную к вашему водогрейному котлу, пол будет нагреваться по той же системе, что и ваша горячая вода — газовой или электрической.

Является ли система теплого пола хорошей инвестицией?

Хотя теплые полы более эффективны, чем радиаторная система, это все же больше роскошь, чем средство экономии денег. По данным Energy Saving Trust, влажные полы с подогревом экономят всего 20 фунтов стерлингов в течение года — вам придется подождать некоторое время, чтобы окупить затраты на установку. Наилучшее соотношение цены и качества — это новые дома или пристройки, в которых не нужно удалять существующие полы.

Тем не менее, несмотря на свою стоимость, полы с подогревом имеют много преимуществ.Вы будете наслаждаться теплом под ногами, а также более равномерным и эффективным обогревом помещения. В то время как тепло радиатора рассеивается при открытии окна, полы с подогревом дольше сохраняют тепло. Он также придает элегантный и роскошный вид вашему дому. Без радиаторов можно сохранить чистые линии, что всегда является плюсом для тех, кто любит минималистичный интерьер.

Руководства по установке бесплатных лучистых полов для дома и профессионалов — Radiantec

Руководства по установке — Наши руководства по установке поверхностного отопления написаны на понятном языке с изображениями и схемами. Они разработаны, чтобы помочь домашним мастерам (DIY), специалистам в области отопления или «достаточно компетентным мастерам» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Пожалуйста, позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса и получить их по почте.

PDF-файлов большие.Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто щелкните фотографию рядом с приложением, которое хотите просмотреть.

Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и строительству! В этом руководстве содержится обширная общая информация о лучистом тепле .Методы изоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое — все это написано на понятном для домовладельца языке с изображениями и схемами.

Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.

Закрытая система .

В закрытой системе используется специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.

Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделяются теплообменником.

Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон — один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.

Между балками перекрытия

Инструкция по установке трубы между балками перекрытия .Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. Это руководство покажет вам, как это сделать!

Установка трубок на полу

Инструкции по установке трубки поверх пола . Если вы компетентный самодельщик и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу.В этом руководстве показано, что делать.

Установка трубок в потолок

Инструкция по установке трубы в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка вешалки для полотенец

Инструкция по установке полотенцесушителя. Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это приложение покажет вам, как этого добиться!

Установка водонагревателя Polaris

Инструкции по установке водонагревателя Polaris.Водонагреватель Polaris — это очень сложное устройство, и крайне важно неукоснительно следовать инструкциям производителя. Однако имейте в виду, что при подключении системы к Polaris вам необходимо следовать схемам подключения Radiantec.

Инструкции по установке Radiantec Controls.

Электрические схемы для всех органов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.

Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.

Руководство по установке солнечного водонагревателя Radiantec Basic для бытовых нужд.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» — это предварительно спроектированный «комплектный» жилой солнечный водонагреватель, который обеспечит обильное количество горячей воды для бытового потребления для типичной жилой семьи.Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии. Эта система разработана с учетом требований различных налоговых органов.

Radiantec Basic Solar бытовой водонагреватель. Руководство пользователя.

В этом руководстве представлены инструкции по текущему техническому обслуживанию солнечного водонагревателя Radiantec Basic для бытовых нужд.

Окончательное руководство по полам с подогревом

Что такое «теплые полы»?

Полы с подогревом — это способ мягко и эффективно обогреть ваш дом без использования радиаторов или электрических обогревателей.Поместив электрические катушки, подушки или трубы с теплой водой под пол, вы можете обогреть комнату снизу вверх. Это уже давно является популярным методом отопления дома в Скандинавии, и в результате создается теплое и комфортное пространство.

В дополнение к эффективному обогреву вашего дома, системы влажных полов являются одним из энергоэффективных вариантов на рынке. Это становится все более важным для людей, обеспокоенных своим воздействием на окружающую среду, и для тех, кто хочет сэкономить на своих счетах.

Как работает влажный теплый пол?

Влажные полы с подогревом используют отрезки труб, которые были подключены к вашему котлу профессиональным сантехником или в рамках проекта «сделай сам». Термостат подключен к электросети, что упрощает управление. Хотя влажный пол с подогревом лучше всего использовать с каменным или кафельным полом, его также можно укладывать под ковровое покрытие с толщиной менее 1,5.

Почему все больше и больше людей покупают теплые полы?

Полы с подогревом сейчас более популярны, чем когда-либо прежде, по нескольким из следующих причин:

• Простое и дешевое обслуживание
  Одна из наиболее часто упоминаемых причин, по которой люди выбирают системы теплого пола, заключается в том, что они практически не требуют обслуживания.Гарантия на электрические и водяные теплые полы обычно составляет 25 лет.
• Энергоэффективность
  Отопление дома с помощью теплых полов намного более энергоэффективно, чем традиционное радиаторное отопление, и, следовательно, приводит к более низким счетам за коммунальные услуги. Поскольку ваш пол нагревается, он удерживает тепло намного дольше, чем радиаторы (которые обычно быстро остывают, а также быстро охлаждают комнату). Влажные полы с подогревом с использованием газа в качестве топлива, и они, как правило, намного более эффективны, чем электрические системы.
• Уютный дом

Холодный, влажный дом просто не дает ощущения комфорта или расслабления. Полы с подогревом поддерживают постоянную приятную температуру в вашем доме и устраняют горячие и холодные точки.

• Более гигиенично, чем традиционное отопление

Радиаторы и системы конвекционного отопления позволяют холоду и сырости оставаться на уровне земли. Результат? Размножаются пылевые клещи, вызывая аллергию и астму у членов вашей семьи.Некоторые исследования даже показали, что полы с подогревом могут снизить количество пылевых клещей в вашем доме до 80%.

Как наиболее эффективно использовать влажные теплые полы

Следующие советы помогут вам максимально повысить эффективность вашей системы теплого пола.

• Увеличьте циферблат на небольшое количество
  Когда вы приходите домой, а в доме холодно, вашим естественным инстинктом может быть повернуть циферблат. Не поддавайтесь желанию, так как поворот термостата до упора не увеличивает скорость нагрева комнаты.
• Используйте программируемый термостат
  Если вы хотите полностью избежать проблемы прибытия домой в холодный дом, вы можете выбрать программируемый термостат. Вы можете установить для них настройки по умолчанию на разное время дня, и ваши полы начнут нагреваться за час до вашего приезда домой. Некоторые системы даже имеют совместимость с приложениями, позволяющими изменять температуру издалека.
• Обслуживание системы теплого пола один раз в год
  Как и в случае с любым другим бытовым прибором или системой, предотвратить проблему всегда лучше, чем устранить ее после того, как она проявится.Получите профессиональную оценку вашей системы теплого пола один раз в год.

С какими типами полов можно использовать влажные теплые полы?

Многие ошибаются, полагая, что полы с подогревом можно устанавливать только под каменные, керамические или терракотовые полы, но это не так. Также можно найти модели и системы, которые будут хорошо сочетаться с деревом, линолеумом или ковролином.

Для влажных полов с подогревом совместимы следующие типы полов:

• Ковер (1.5 — 2,5 тг или ниже)
• Камень
• керамика
• Сланец
• Терракота
• Винил и ламинат
• Деревянные полы

Если вы планируете разместить влажные полы с подогревом под деревянным полом, вы должны помнить, что древесина естественным образом расширяется и сжимается при различных температурах и уровнях влажности. Это происходит с деревом чаще, чем с камнем или плиткой. Вы можете решить эту проблему, используя слой пенополиэтилена между системой отопления и плавающими деревянными досками.

Как установить влажные теплые полы

В то время как большинство людей предпочитают, чтобы их система влажных полов с подогревом устанавливалась профессионалом, это действительно может увеличить стоимость. Если вы считаете себя удобным и у вас есть время и терпение, чтобы выполнить работу самостоятельно, вы можете выполнить следующие действия.

Шаг 1. Подготовьте установку

Подготовка — это все. Убедитесь, что у вас под рукой есть инструкции по эксплуатации и чертежи САПР, и просмотрите их, чтобы получить представление о процессе.Начните с определения того, где будет размещен системный коллектор — в той же комнате или в другом месте дома? Если это будет в другой комнате, просверлите отверстия (одно отверстие для входа, одно отверстие для выхода на петле).

Тщательно подметите пространство и отшлифуйте все острые края. Проведите пылесосом по всей комнате на самом высоком уровне.

Шаг 2 — Размещение установки

Это одна из самых трудоемких частей процесса, и она заслуживает отдельного руководства.По этой ссылке вы найдете пошаговое руководство.

Шаг 3 — Установка коллектора

Начните с прикрепления коллектора к стене, следуя рекомендациям по размещению на чертежах САПР. Для облегчения обслуживания в будущем убедитесь, что вокруг устройства достаточно места. Затем подключите к водопроводу насос коллектора и смесительный клапан. Планируете также запустить радиаторы? Вам нужно будет прикрепить зонный клапан, чтобы вы могли управлять этими методами по отдельности.

Шаг 4 — Разложите поручни

Перед выполнением стяжки необходимо убедиться, что ваши трубы надежно закреплены, поэтому не упускайте из виду этот важный шаг. Разложите поручни (пока не снимайте бумажную основу) на 90 ° от того места, где вы собираетесь их положить. Подготовьте скобы для трубок.

Шаг 5 — Прокладка трубопроводов

Уложите трубы с интервалом примерно 200 мм (или в соответствии с вашими индивидуальными планами) в виде изгиба вперед и назад, оставив достаточно места, чтобы труба могла петлять обратно к стене вдоль дверного проема.Оставьте достаточно трубы, чтобы добраться до коллектора.

Закрепите трубы скобами на месте изгиба, чтобы повысить безопасность. Они будут удерживать трубы, не мешая стяжке. Вы даже можете добавить скобы к прямым отрезкам трубы, если считаете, что они нуждаются в дополнительной поддержке.

Шаг 6 — Подсоедините трубы к коллектору

Во время работы всегда следите за тем, чтобы каждый конец трубы был чисто отрезан труборезом (пилы оставляют неровности на поверхности, которые мешают хорошему уплотнению).Отрежьте все трубы до желаемой длины, а затем наденьте гайку и компрессионное кольцо поверх каждой. Крепко удерживайте каждую трубу и плотно вставьте ее в стойку для шланга, а затем в клапан коллектора. Затяните гайку вручную, а затем закончите с помощью гаечного ключа (но не затягивайте слишком сильно).

Этап 7 — Проверка промывки, повышения давления и наполнения

Начните с двойной проверки того, что все запорные клапаны закрыты, а затем подсоедините все шланги к точкам слива и наполнения коллектора.Точка наполнения должна быть подключена к водопроводному крану. Затем вы можете открыть регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора, промыть систему и удалить воздух из контуров.

Этап 8 — Укладка стяжки поверх системы влажных полов

Опять же, стяжка — это такая важная часть процесса установки теплого пола, что для нее требуется отдельное руководство. Ознакомьтесь с подробными пошаговыми инструкциями здесь.

Шаг 9 — Уложите пол

Когда стяжка полностью высохнет и застынет, можно укладывать пол.Финиш не за горами!

Шаг 10 — Попробуйте систему теплого пола!

Пришло время испытать систему теплого пола. Начать с

, повернув его примерно на 25–30 °, и оставьте на этом уровне примерно 3 дня. Затем вы можете медленно повышать температуру, пока она не достигнет желаемой температуры, обычно между 40 ° и 60 °.

Какие бывают типы теплых полов?

Двумя основными типами систем теплого пола являются влажные (горячая вода) и сухие (электрические).Как и в системе центрального отопления, в системе «влажные полы» используется теплая вода, которая перекачивается по трубам, проложенным под напольным покрытием. Эти трубы покрыты стяжкой — теплопроводным материалом, который сохраняет и излучает тепло по всему помещению.

Электрические напольные системы работают аналогично, но с серией электрических проводов, а не с водопроводными трубами. Вы также можете выбрать нагревательные маты, чтобы покрыть большие площади (но электрические провода могут врезаться во все укромные уголки и трещины).

Что лучше, водяные или электрические теплые полы?

Выбирая между водяным или электрическим подогревом полов, необходимо учитывать характеристики своего дома. Вам также необходимо подумать о своем бюджете с точки зрения того, что вы можете себе позволить в краткосрочной и долгосрочной перспективе.

Монтаж и установка влажных полов действительно дороже, чем установка электрических систем теплых полов, но они более энергоэффективны. Это означает, что он дешевле в эксплуатации, и ваши счета за отопление будут меньше.Со временем это может привести к значительной экономии.

Однако в некоторых домах невозможно легко установить влажные полы с подогревом. Под полом не хватает места для труб. В этих случаях, возможно, потребуется поднять пол, чтобы проложить трубы, необходимые для подачи воды. Если вы строите новый дом, вы можете включить это пространство в свои проекты. Если вы хотите установить пол с подогревом в уже существующем доме, лучше всего подойдет вариант с электропроводом или электрической прокладкой.

Сводка

Независимо от того, какую систему теплого пола вы выберете для своего дома, ваше жилое пространство будет теплее, суше и комфортнее, чем с радиаторным отоплением.

Часто задаваемые вопросы:

Дорогой ли теплый пол в эксплуатации?

В то время как электрическое отопление (сухой коврик) может увеличить ваши счета за электроэнергию, влажный пол с подогревом является гораздо более доступным вариантом.

Может ли пол с подогревом раскалывать плитку?

Хотя вполне возможно, что ваш пол с подогревом может потрескать плитку, если вы установите систему правильно, это не должно быть проблемой.

Могут ли теплые полы заменить радиаторы?

Если в вашем доме окна с двойным остеклением, пол с подогревом полностью заменит радиаторы.

При какой температуре работает теплый пол?

В системах теплых полов часто выделяется тепло от 40 ° C до 65 ° C. Это обеспечивает фактическую температуру пола от 23 ° C до 32 ° C и со временем снижает ваши расходы на отопление.

Можно ли укладывать теплый пол под ковролин?

Да, но вы не почувствуете, как тепло исходит от пола, так как ковер не проводит тепло так же хорошо, как плитка, дерево или ламинат.

Можно ли использовать теплый пол под деревянным полом?

Как правило, полы с подогревом несовместимы с полами из цельной древесины, но все больше и больше производителей создают такие варианты деревянных полов.

Можно ли укладывать теплый пол на ДСП?

В то время как теплый пол можно укладывать на ДСП, разные монтажники будут использовать буферный материал (например, фанеру) в качестве дополнительного слоя.

Можно ли укладывать теплый пол под ламинат или винил?

Совершенно верно.Система пленочных матов специально разработана для ламината. Идеально подходит для качественных виниловых и ламинатных полов. Убедитесь, что ламинат, который вы планируете использовать, совместим с полом с подогревом; некоторые бренды имеют собственные партнерские отношения с системами UFH.

Может ли протекать теплый пол?

В большинстве систем водяного теплого пола пластиковые трубы являются непрерывными. Это значит, что стыков нет, а значит, нет утечек.

Можно ли отремонтировать теплый пол?

Безусловно, но стоимость будет зависеть от конкретной проблемы.

Могут ли замерзнуть трубы теплого пола?

Нет, трубы теплого пола не могут замерзнуть, так как после запуска системы тепло будет постоянно поддерживаться в трубах.

Можно ли дооснастить теплый пол?

Да, но вы должны принять во внимание специфику собственности, а стоимость может сильно варьироваться.

Можно ли подключить теплый пол к радиатору?

Совершенно верно — эти две системы могут работать вместе, обеспечивая доступное и эффективное отопление вашего дома.

Может ли теплый пол обогреть комнату?

Конечно, может. Хотя вы можете включить радиаторное отопление в других комнатах в холодную погоду, полы с подогревом достаточно для обогрева комнаты.

Может ли перекрываться воздухом теплый пол?

Хотя это редкая проблема, она может возникнуть. В этом случае проконсультируйтесь со специалистом по теплому полу.

Можно ли разрезать маты для теплого пола?

Да, вы можете аккуратно разрезать коврик и перенаправить нагревательные кабели.

Подходит ли теплый пол под кухонные гарнитуры?

В зависимости от веса кухонных шкафов вы можете или не сможете установить под ними пол с подогревом.

Пахнет теплый пол?

Всегда рекомендуется использовать в системе теплого пола ингибитор микробов, дезинфицирующее средство и биоцид, чтобы предотвратить рост бактерий, коррозию и запахи.

Может ли теплый пол стать причиной пожара?

Хотя теплый пол — очень безопасная технология, в редких случаях он может вызвать перегрев и даже пожар.Важно соблюдать все рекомендации и меры безопасности.

Можно ли использовать теплый пол под паркетом?

Совершенно верно. Большинство систем теплого пола были разработаны специально для использования под деревянными полами и паркетом.

Будет ли теплый пол обогревать зимний сад?

Многие домовладельцы считают, что полы с подогревом обеспечивают более чем достаточно тепла для зимнего сада, особенно если окна с двойным остеклением.

Вам нужен котел определенного типа?

В то время как конденсационный котел является наиболее эффективным для влажных полов, можно использовать любой тип котла.

Полы с подогревом: полное руководство

Полы с подогревом могут показаться слишком роскошными для многих домохозяйств и бюджетов, и их установка может быть сложной и сложной задачей. Однако нет никаких сомнений в том, что он может быть эффективной альтернативой традиционным радиаторам или системам воздушного отопления, особенно в помещениях с традиционно холодными полами из камня или плитки. Если цена является фактором, он также может быть на удивление доступным, особенно если вы думаете о ремонте.

Это руководство расскажет вам все, что вам нужно знать о полах с подогревом, включая плюсы и минусы различных систем, а также то, как вы можете решить, подходит ли он вам.

Сравните и переключите энергию сегодня

Хотите перейти на более дешевую сделку? Для начала проведите сравнение энергии.

Что такое теплый пол?

В основе системы теплого пола лежит принцип распространения тепловых волн в воздухе. Полы с подогревом могут быть либо «влажной» системой, которая перекачивает теплую воду по трубам под полом, либо «сухой» системой электрических катушек, размещенных под полом, которые нагреваются при включении системы.

Ниже мы рассмотрим плюсы и минусы полов с подогревом, различные типы имеющихся систем теплого пола, способы их установки и связанные с этим затраты.

Какие плюсы и минусы у теплых полов?

Как и все в жизни, у полов с подогревом есть свои плюсы и минусы, которые необходимо учитывать при принятии решения о том, выбрать его или нет.

Плюсы теплых полов

• Комфорт — ощущение роскоши усиливается, когда вы можете ходить босиком в зимние месяцы.

• Повышенная тепловая эффективность — тепло не только равномерно распределяется по комнате, но и система, достаточно большая для обогрева всей комнаты, будет более эффективным методом обогрева, чем радиатор, поэтому ваши счета за электроэнергию могут быть снижены.

• Повышенная стоимость дома — полы с подогревом являются чрезвычайно желательной функцией для покупателей дома, поэтому любое имущество, которое включает его (даже если оно только в одной комнате), будет стоить дороже, когда придет время продавать.

• Установка — можно установить электрические системы теплого пола самостоятельно, и, как мы уже видели, она особенно хорошо работает с плиткой и камнем, что делает ее популярным выбором для ванных комнат.

Однако у систем теплого пола есть некоторые важные недостатки, которые следует учитывать перед установкой.

Минусы теплого пола

• Стоимость — установка системы может стоить очень дорого, а также создавать массу проблем в процессе установки. Это делает его особенно подходящим для новостроек или когда у вас уже есть работы на полу.

• Время на обогрев и планировка комнаты — системе теплого пола потребуется больше времени для обогрева комнаты, поэтому очень важно комбинировать ее с таймером, чтобы у вас было тепло, когда оно действительно нужно.Системы также могут ограничивать то, что вы можете разместить на полу, поскольку они не могут располагаться под определенной фурнитурой и предметами мебели.

• Установка — если вы выбираете систему на водной основе, вам придется заплатить за профессиональную установку, а не пытаться сделать это самостоятельно.

Сравните и переключите энергию сегодня

Хотите перейти на более дешевую сделку? Для начала проведите сравнение энергии.

Системы электрического теплого пола

Системы электрического теплого пола основаны на сети проводов под полом, которые нагреваются.В зависимости от формы комнаты вы можете выбрать нагревательные маты, которые покрывают большие площади, или отдельные провода, которые могут попасть в каждый уголок и трещину. Нагревательные маты обычно немного дешевле, так как они одинакового размера.

Провода обычно располагаются поверх слоя изоляции. Их можно разместить под разными типами полов (но не под слишком толстыми коврами — рейтинг тога выше 1,5 обычно считается слишком толстым).

Сами электрические провода довольно тонкие, что упрощает и удешевляет их установку по сравнению с системами на водной основе.Однако они также немного дороже в эксплуатации, что делает их более подходящими для небольших участков.

Системы водяного теплого пола

Системы водяного теплого пола, напротив, представляют собой сеть труб, соединенных с вашим бойлером, которые перекачивают горячую воду по комнате.

Поскольку системы напольного отопления распределяют тепло более равномерно, чем радиаторы, они фактически используют воду с меньшим нагревом, чем радиаторы. Это гарантирует, что ваш котел будет более эффективным.

Сложность систем на водной основе связана с их установкой, и по этой причине затраты обычно изначально выше.Если вы не профессиональный сантехник, не рекомендуется пытаться установить систему самостоятельно.

Трубы толще проводов, поэтому на полу должно быть достаточно места для установки системы, в противном случае может потребоваться немного приподнять землю. Это означает, что, хотя они являются отличным решением для новых сборок, их может быть сложно установить на некоторых объектах.

Следовательно, установка системы на водной основе непроста и, в отличие от электрических систем, не должна устанавливаться без посторонней помощи.

Как установить теплые полы

Тип устанавливаемой системы будет зависеть от типа вашего пола, причем для разных поверхностей доступны разные типы.

Системы электрического теплого пола, как правило, можно установить самостоятельно, что снижает общие расходы.

Когда дело доходит до водной системы, лучше не пытаться установить ее самостоятельно — наймите сантехника, который сделает это за вас, потому что для установки потребуется проложить трубы, подключить их к системе котла и, возможно, даже поднять пол. .

Сколько стоит установка системы теплого пола?

Стоимость теплого пола полностью зависит от того, какую систему вы выберете, и от того, устанавливаете ли вы ее в новостройке (или устанавливаете во время ремонта существующей собственности) или нет.

Электрическая система будет стоить около 75 фунтов стерлингов за квадратный метр предварительно смонтированных напольных нагревательных матов или 100 фунтов стерлингов за квадратный метр незакрепленных кабелей. Дополнительные расходы связаны с прокладкой изоляции под системой, регулировкой отопления и оплатой электриков.

Системы на водной основе будут стоить значительно дороже, а общие затраты после установки исчисляются тысячами фунтов. Хотя система на водной основе сэкономит вам деньги, она не сэкономит вам много, делая ее скорее роскошным вариантом, чем средством экономии денег.

Подходит ли вам теплый пол?

Важно не питать иллюзий, что теплые полы позволяют сэкономить деньги. The Energy Saving Trust отмечает, что водная система сэкономит вам всего 20 фунтов стерлингов в год для среднего дома, использующего конденсационный котел.Учитывая существенные затраты на установку, вы вряд ли сильно сэкономите.

Однако именно потому, что большая часть затрат связана с установкой, полы с подогревом идеально подходят при строительстве нового дома или при строительстве новой комнаты, ванной комнаты или пристройки.

Главное достоинство теплых полов — это комфорт. То, как оба типа систем обогревают комнату, означает, что не только ваши ноги будут теплыми, но и тепло будет распределяться более равномерно и равномерно. Например, если у вас каменный пол со встроенным подогревом, тепло будет сохраняться, даже когда окно открыто.По сравнению с тем, как тепло от радиатора рассеивается, когда в комнату проникает сквозняк, это может быть привлекательным предложением.

Он также обеспечивает очень чистый и минималистичный вид. В ванной комнате с полом с подогревом нет лишнего беспорядка, создаваемого громоздкими радиаторами, и стоимость дома будет улучшена за счет их добавления.

.
