Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты

Немалое количество людей предпочитает жить в кирпичных домах. Такие дома можно увидеть в каждом населенном пункте. Конечно, для комфортного проживания в кирпичных домах люди монтируют систему водоснабжения, отопительную, электрическую и другие важные инженерные системы.

Собственно в этой статье мы рассмотрим особенности монтажа электрической системы. Другими словами статья сообщит о том, как осуществляется прокладка проводки в кирпичном доме.

Прежде всего, следует отметить, что сегодня можно встретить как небольшие кирпичные дома, так и многоэтажные кирпичные дома. В последних есть много квартир и, как правило, одну квартиру использует одна семья.

И в большинстве случаев изменение проводки происходит в пределах определенной квартиры. По сути дела прокладка проводки в квартирах и частных домах мало чем отличается.

Основная разница заключается в сложности схемы. В частных кирпичных домах она более сложная, поскольку здесь есть больше пользователей электроэнергии и при этом электрический ток может подаваться и на прилегающую к дому территорию.

Существует два варианта прокладки проводки в середине кирпичного дома, а именно открытый и закрытый. Первый вариант очень редко используется, поскольку монтаж кабелей в пластиковых лотках или коробах несколько портит эстетичность интерьера.

Поэтому практически во всех кирпичных домах устанавливают скрытую проводку. И здесь уже есть свои особенности. Они зависят от способа внутренней отделки.

Если на кирпичные стены будет наноситься штукатурка, то проводку можно спрятать под ней. В этом случае монтаж очень прост. Он заключается в прикреплении всех электропроводов к кирпичной стене.

Штробы в кирпиче перед штукатурными работами

Прикрепление осуществляется с помощью пластиковых скоб. Конечно, все электропровода должны идти по тем маршрутам, которые определяются схемой (о правилах размещения проводов мы отметим ниже).

Помимо монтажа самых проводов сразу же монтируют подрозеточные коробки. Здесь следует иметь в виду, что эти коробки не должны торчать над штукатуркой.

Поэтому следует определиться с тем, какую толщину будет иметь штукатурка и в зависимости от этого сделать отверстия с помощью дрели в кирпичной стене. Фиксация монтажных коробок в сделанных отверстиях осуществляется с помощью алебастра. В эти коробки и выводятся концы проводов.

Также перед процессом оштукатуривания стен монтируются распределительные коробки. Они должны быть в каждой комнате. Их монтаж ничем не отличается от установки подрозетников. В середину них также выводят кабеля.

Что касается типа кабелей, то под штукатурку следует устанавливать медный кабель ВВГнг или NYM. Последний кабель является наиболее предпочтительным вариантом. Они обладают ПВХ-оболочкой, которая не поддерживает горение и в случае короткого замыкания выделяет пониженное количество дыма.

Если есть желание использовать другие провода (ПВС, АПВ или ПВ), то их нужно монтировать в коробки или трубы. Чтобы протянуть кабель через трубы используют эластичную пластиковую протяжку. Сначала ее протягивают через трубу. Далее к ней надежно прикрепляют кабель и, вытягивая протяжку, затягивают новую проводку.

Полезный совет: наиболее идеальным вариантом прокладки скрытой проводки будет установка пластиковых труб на стены кирпичного дома, через которые и будут проходить сами кабели. Удобство этих труб заключается в том, что если в будущем нужно будет заменить проводку, то не возникнет никаких сложностей с демонтажем старых и установкой новых кабелей. При этом не надо будет штробить стены и сам процесс замены будет очень простым.

Когда проложены все провода, установлены распределительные и монтажные коробки, то сверху наносят штукатурку. Этот вариант прокладки проводки является возможным в том случае, если слой штукатурки будет толще, чем кабели.

В том случае, если планируется нанести немного штукатурки, т.е. ее слой будет не очень толстым и кабель не возможно в ней спрятать, то в кирпичных стенах нужно делать штробы (канальчики). В них и будет делаться прокладка скрытой проводки. Об особенностях создания штроб мы опишем ниже.

На практике часто бывает так, что владельцы не хотят наносить штукатурку на стены, а взамен устанавливают гипсокартонные плиты. В этом случае все очень просто, поскольку каждый провод можно смело прикреплять к стене с помощью скоб, и вся скрытая проводка будет размещаться за листом гипсокартона. Конечно, размещение электрокабелей должно соответствовать электрической схеме и правилам, определенным ПУЭ.

Как надо размещать электропровода

---

---

Остановимся на правилах размещения электрокабелей. Они должны размещаться только в вертикальном или горизонтальном положениях. Размещение по диагонали запрещается. Исключением может быть диагональная прокладка на мансарде, однако при условии, если кабель размещается параллельно линии потолка.

Горизонтальную прокладку скрытой проводки рекомендуется делать на высоте 30-ти сантиметров от уровня пола, или на уровне, который находится на 30 сантиметров ниже уровня перекрытия. Проводку можно подносить и выше, однако между перекрытием и проводкой должно быть не менее 15-ти сантиметров.

Полезный совет: будет лучше, если расстояние между перекрытием и скрытой в штукатурке или за гипсокартоном проводкой будет составлять 30 сантиметров. Это позволит избежать сложностей в случае монтажа подвесного потолка.

Что касается вертикальной прокладки, то здесь тоже есть некоторые ограничения. Расстояние от угла стены, дверной коробки или оконного проема к кабелю должно быть большим 15-ти сантиметров. Если по стене будет проходить газовая труба, то провод должен располагаться на расстоянии 40 сантиметров от нее.

Прокладка с помощью штроб

Описанные выше способы прокладки скрытой проводки касающиеся того случая, когда дом строится и только осуществляется организация всех инженерных систем.

Штробы в штукатурке под проводку

Однако есть много случаев, когда владельцы кирпичных домов хотят произвести замену старой проводки с помощью своих рук. В этом случае уже возникают дополнительные сложности.

Они связаны с тем, что вся старая проводка спрятана под слоем штукатурки и собственно в этом слое придется прокладывать новую проводку. Для того чтобы ее установить, нужно делать каналы, в которых и будут размещаться электропровода.

Особенности выбуривания штроб зависят от толщины слоя штукатурки. Если этот слой толще проводки, которая будет прокладываться, или трубки, в которых будут размещаться кабели, то штроблят только штукатурку.

В этом случае можно сказать, что вам повезло, поскольку вам не придется прикладывать больших усилий. Однако, если толщина слоя штукатурки является недостаточной, то придется штробить кирпичную стену. А это уже гораздо сложнее.

Штробление кирпичных стен также осуществляться с определенными правилами. Так, канал не должен быть шире или глубже чем 25 миллиметров. Одна штроба не должна быть длиннее трех метров. На несущих кирпичных стенах нельзя делать горизонтальные каналы. Также нельзя штробить перекрытия (за исключением штукатурки на потолке).

Кроме этого каналы должны делаться таким образом, чтобы было минимальное число углов между местами размещения выключателя/розетки и распределительной коробки. Конечно, лучше делать только один угол перехода от горизонтальной штробы к вертикальной. Стыки стен в данном случае в расчет не берутся.

Способы создания штроб

Их можно сделать с помощью:

• молотка и зубила;
• перфоратора или ударной дрели;
• болгарки;
• штробореза.

Наиболее идеальным вариантом является использование штробореза. Благодаря ему штроба будет иметь необходимую глубину и ширину, а также будет ровной.
В кирпичном доме и любой квартире штробы делаются согласно маршрутам прокладки новой проводки. Эти маршруты обозначаются на схеме.

Согласно схеме на стенах рисуют разметку. Она должна представлять собой две параллельные линии, которые отходят от места распределительной коробки к выключателям, розеткам и светильникам.

Полезный совет: перед нанесением разметки в местах, где будут проходить штробы, следует провести проверку на наличие проводов под напряжением. Это повысит безопасность всех работ.

По сделанной разметке осуществляют штробление стен. Этот процесс очень шумный и во время его выделяется много пыли. Поэтому для защиты надо использовать очки, перчатки и респиратор.

Если вы планируете штробить стену с помощью перфоратора, то нужно использовать широкий и короткий буры, а также лопатку. Сначала, оснастив перфоратор буром, делают отверстия по всей длине штробы.

Расстояние между ними не должно превышать 15-ти миллиметров. Отверстие должно иметь глубину, равную 25-ти миллиметрам. Далее снимают бур и устанавливают лопатку.

После этого откалывают необходимые куски стены. Не следует ставить лопатку поперек самой штробы. Это может привести к откалыванию большой части штукатурки.

Если вы будете использовать болгарку, то ее нужно оснащать алмазным диском. Ею пропиливают оба края штробы. Далее берут перфоратор и высвобождают ту часть стены, которая находится между пропиленными линиями.

Следует иметь в виду, что при использовании болгарки будет образовываться большое количество пыли. Эту пыль нужно убирать с помощью мощного пылесоса. Желательно, чтобы трубу пылесоса держал второй человек.

Что касается штробореза, то он имеет два диска, которые и будут резать две линии нашего канальчика. Конечно, эти диски должны быть алмазными. Штроборез имеет такую конструкцию, благодаря которой пыль не попадает в комнату. Когда штробы являются готовыми, их зачищают и грунтуют.

Подобным образом делают места для размещения монтажных и распределительных коробок. Их монтируют на алебастр. После этого уже устанавливают необходимые провода.

Опять же, проводку можно устанавливать как в самые штробы и наносить сверху штукатурку, так и можно размещать в пластиковых трубах. Кабели или трубы закрепляют с помощью распорок, скоб или алебастра. После прокладки проводки штробы заполняются штукатуркой.

Некоторые особенности составления схемы

Таковыми являются способы прокладки проводки в кирпичном доме с помощью своих рук. Соответственно, один из этих способов надо учитывать во время составления схемы прокладки новой проводки. Стоит отметить, что схема является обязательной и ее нужно утверждать в соответствующих органах.

Раньше мы указали правила размещения проводки. Они также должны быть учтены в схеме. Также стоит отметить, что схема должна предусматривать как минимум наличие двух отдельных ветвей проводки.

Одна должна питать освещаемые устройства (для этого можно использовать провод с сечением 1,5 кв. миллиметра), другая — подавать ток к розеткам (сечение электропроводов должно превышать 2,5 кв. миллиметра).

Также должны быть отдельные ветки для мощных потребителей электричества. В каждой комнате должна быть как минимум одна распределительная коробка.

Нужные материалы и инструменты

После того, как вы составили и утвердили схему прокладки проводки в кирпичном доме, вы можете приступать к закупке необходимых инструментов и материалов.

Материалы должны быть представлены:

• электрокабелем;
• монтажными и разводными коробками;
• алебастром;
• клемниками;
• скобами;
• металлическими гильзами и пластиковыми втулками.

Что касается инструмента, то кроме того, с помощью которого будут делаться штробы, нужно взять:

1. Молоток.
2. Бокорезы.
3. Зубило.
4. Пассатижи.
5. Монтажный нож.
6. Отвертки.
7. Указатель напряжения.
8. Мультиметр.

Когда все материалы и инструменты являются подготовленными, приступают к прокладке проводки в кирпичной кладке одним из вышеописанных способов.

В том случае, если проводка будет проходить через стену, то в стене нужно сделать отверстие и вставить в него гильзу. На края гильзы монтируются пластиковые втулки.

В конце соединяют все провода и проводят измерительные работы.

Проведение работ по прокладке проводки в кирпичном доме

Правила разводки электропроводки в доме

В данной статье рассказывается о правилах монтажа и видах электропроводки.

Правила разводки электропроводки

Все, что касается строительства, регламентируется сводом документов (ГОСТ, СНиП). Именно в них прописаны все основные требования. Если вы самостоятельно решили сделать проводку в своем доме, то их надо тщательно изучить.

Сейчас перечислим основные требования к электрической проводке:

• счетчик, розетки и распределительные коробки должны быть доступны;
• выключатели необходимо располагать на расстоянии 60 – 150 см от пола, провод к ним ведется сверху вниз, причем они должны быть доступны и не перекрываться открывающимися дверьми;
• розетки монтируют в 50 – 80 см от пола, что обеспечит безопасность при затоплении, провода к ним тянут снизу вверх, кроме того расстояние от них до радиаторов отопления и газовых плит должно быть не меньше 50 см;
• количество розеток рассчитывается по следующему принципу, 1 на 6 кв. м, исключение составляет кухня, где их количество продиктовано количеством бытовой техники;
• вся проводка располагается строго по вертикали и горизонтали, что необходимо отобразить на плане;
• разводка проводов и их соединение надо проводить в распределительных коробках;
• нулевые провода и заземление прикрепляются болтами к приборам.

Это только несколько правил которым надо неукоснительно следовать, ведь от этого зависит безопасность всех жильцов.

Схема монтажа электропроводки

Все работы по монтажу проводки необходимо начинать с построения схемы. Это достаточно трудно и тем, кто не уверен в своих силах лучше обратиться к специалистам. В противном же случае необходимо изучить все требования по электропроводке. После этого берем план дома и условные обозначения для составления чертежа разводки. Еще отметьте, где будут находиться бытовые приборы, чтобы разместить розетки в нужном месте.



После того как места выключателей и розеток выбраны надо продумать разводку проводов до них.

Всего существуют три типа:

1. параллельная;
2. последовательная;
3. смешанная.

Последний вариант наиболее предпочтителен, т.к. позволяет рационально использовать материал.

Для упрощения работы все места подключения распределяют на следующие группы:

• освещение жилых и нежилых помещений;
• освещение санузла;
• электроснабжение розеток жилых помещений;
• электроснабжение розеток на кухне (если предусмотрена установка электроплиты, то необходима отдельная розетка).

Таким образом мы значительно упростим схему и саму работу.

Прокладка электропроводки

Монтируя электропроводку не забывайте о правилах безопасности. Проводка может быть скрытой и внешней, в каждом случае имеются свои особенности прокладки.

Для скрытой нам понадобятся следующие инструменты:

• перфоратор или болгарка;
• дрель;
• кусачки;
• пассатижи;
• отвертки под разные винты;
• тестер.

После намечаем места установки розеток и выключателей карандашом, намечаем провода и расположение электрического щитка. Теперь в намеченных местах перфоратором делаем канавки под провода, их глубина должна составлять 2 см. Также делаем отверстия под другие элементы цепи. С потолком все обстоит по другому. Если вы планируете натяжной или подвесной потолок, то провода могут спокойно расположиться за ними. На этапе строительства проводку можно спрятать в перекрытие, но это не очень удобно. Можно сделать по потолку небольшую штробу и поместить в нее провода. После того как все углубления для проводов сделаны необходимо завести их в комнату. Обычно их тянут через стены, так что в углу комнаты перфоратором необходимо сделать сквозное отверстие.

Теперь переходим непосредственно к монтажу. В первую очередь монтируем щиток освещения и подключаем провода. После укладываем их в канавки и выводим к местам подключения розеток и выключателей, после чего закрепляем на них провода. После этого все канавки шпатлюем и выравниваем поверхность стены и потолка.

При монтаже внешней проводки по намеченным линиям устанавливаются пластиковые кабель каналы, в которые помещают провода. Большое преимущество такого способа, это монтаж проводки после косметической отделки помещений.

Энергопотребители

Энергопотребители это все приборы освещения и бытовая техника в доме. Они потребляют определенное количество энергии. От этого зависит общая мощность потребления энергии. Все это необходимо брать в расчет. Если вы превысите этот показатель, то проводка не выдержит нагрузки и выйдет из строя.

Приведем пример потребления энергии приборами:

• сплит система 2 кВт/ч;
• водонагреватели, электрический чайник, утюг 2,2 кВт/ч;
• стиральная машина, телевизор 1 кВт/ч;
• холодильник, микроволновка 0,7 кВт/ч;
• осветительные приборы 0,5 кВт/ч.

Если в доме имеются все перечисленные приборы то общая мощность составляет до 12 кВт, при нормативе 15 кВт. Это поможет рассчитать нагрузку и подобрать подходящие провода.

Расчет электропроводки

После того как выбраны электроприборы, которые будут находиться в комнатах и известна их мощность необходимо посчитать нагрузку в амперах. От этого будет зависеть выбор кабеля.

Расчет производят по следующей формуле:

I=P/U,
где I – ток, P – потребляемая мощность, U – напряжение сети (220 В).
Например: мощность электрического чайника 2200 Вт, поэтому расчет будет выглядеть так I= 2200/220=10 А. После того как вы знаете данный параметр для всех приборов вам не составит труда выбрать нужный провод. Это можно сделать воспользовавшись и табличными данными.

Электропроводка в деревянном доме

Монтаж проводки в деревянном доме ответственный процесс. К нему необходимо подходить тщательно, ведь от этого зависит безопасность жильцов.

К материалам в данном случае предъявляются следующие требования:

• оплетка кабелей и проводов должна быть огнеупорной;
• лучше всего использовать медные провода;
• кабель каналы необходимо обработать огнезащитой.

В доме из дерева лучше всего делать внешнюю проводку, благо разнообразие материалов позволяет это сделать быстро и красиво. Для этого можно использовать провода и керамические держатели для них. При монтаже скрытой проводки необходимо протягивать провода в специальных огнеупорных трубках. В данном случае они будут прятаться за обшивку потолка и стен. В любом случае надо работать аккуратно, соблюдая все требования.

Электропроводка в кирпичном доме

В кирпичном доме проводку можно делать после возведения стен и крыши. Провода и распределительные коробки крепятся к стенам, после чего все поверхности штукатурят. Таким образом, она совсем незаметна. Если отделка стен уже произведена, можно перфоратором сделать канавки и проложить в них кабель. После этого их замазывают штукатуркой и ровняют стены. Можно провести линию и снаружи. Другими словами кирпичный дом больше подходит для скрытой проводки ввиду не горючести строительного материала.

Виды электропроводки

По месту расположения проводка может быть:

• внутренней – располагается внутри помещений;
• наружной – прокладывается по внешним стенам домов, под навесами, между опорами линий электропередач.

По способу выполнения разделяется на два вида:

1. Открытая – монтируется по поверхности стен и потолка. Она может располагаться в специальных каналах и трубах, или провода крепятся непосредственно к стене. Данная проводка удобна, ведь любой ее участок доступен для осмотра или ремонта. Монтируется она быстрее и проще. Не стоит исключать и экономическую выгоду, открытый способ электропроводки дешевле.
2. Скрытая – монтируется внутри стен, потолков и полов зданий. При данном виде провода прокладываются в специальных коробах или гибких шлангах, которые будут скрыты штукатуркой. Она отличается высокой надежностью и долговечностью. Выглядит более эстетично. Но это и более дорогой способ монтажа. А в случае ремонта и труднодоступный. Поэтому к скрытой проводке лучше всего прибегать когда по техническим, эстетическим и экономическим показателям открытую сделать невозможно.

Исходя из вышеперечисленного, вы сможете подобрать нужный именно вам вид проводки.

В данной статье рассказывается о правилах монтажа и видах электропроводки. Приводятся примеры расчетов нагрузки приборов. Воспользовавшись советами статьи, вы сможете сделать схему и выбрать необходимый вид проводки в своем доме. Удачной работы. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Схема электропроводки в кирпичном доме: как сделать разводку

При покупке уже готового либо постройке нового жилья важно правильно сделать монтаж электропроводки в кирпичном доме. Сложностей в этом нет. Работу можно организовать своими силами без привлечения электриков, если подготовка проведена на должном уровне, а соединение схем выполняется с соблюдением техники безопасности.

Схемы электропроводки в кирпичном доме

Точки потребления электроэнергии разбивают по группам, в зависимости от местонахождения и предполагаемой нагрузки. К каждой из них из центрального автомата подводится кабель и устанавливается своя защита. Далее, идет разветвление на распределительные коробки. В них происходит соединение проводов, идущих к розеткам и выключателям.

По евростандарту выключатели располагаются на высоте 90 см до пола. Розетки следует устанавливать там, где к ним легче подключать электроприбор.

Известны следующие варианты схем прокладки:

• Под потолком. Этот способ традиционный. Кабели от розеток и выключателей идут вертикально вверх и под углом 90°, поворачивают к распаечной коробке на уровне с ней. Расстояние трассы до потолка не менее 15 см.
• Над полом. В отличие от 1 варианта, горизонтальная проводка располагается на расстоянии 30 см до пола.
• Под стяжкой пола. Применяется в новостройках. Кабель прокладывают в гофротрубах под цементным покрытием и поднимают до необходимого уровня. При таком способе контакты соединяют в розетках и часто обходятся без распаечных коробок. Недостаток — при реконструкции схемы необходимо демонтировать напольное покрытие.
• По принципу ближайшего расстояния (по диагонали). Такой способ можно встретить в старых домах.

Вернуться к оглавлению

Как понять, какая схема в квартире?

Чтобы найти, где проходит старая проводка, можно воспользоваться специальным прибором.

Каким образом произведен монтаж скрытой электропроводки в кирпичном доме визуально определить невозможно. Когда проводка морально и физически устарела, не справляется с нагрузкой, лучше не выполнять демонтаж. Следует отключить питание и штробить каналы для новой схемы. Для внесения коррективов в сеть, используют следующие методы:

• Пригласить электрика.
• Применить прибор для поиска скрытой проводки.
• При отключенном питании проштробить 10 см штукатурки в направлении выше или ниже необходимого места подключения.

Вернуться к оглавлению

Как сделать разводку в доме?

Для грамотного выполнения электрической разводки своими руками, предварительно должна быть составлена схема электропроводки со схематическим изображением всех элементов цепи от входного щитка до конечных точек потребления с текстовыми примечаниями и указанием номинальных характеристик. В частном жилье следует помнить о необходимости освещения придомовой территории, имеющей общую стену с жилым домом. Важно рассчитать количество жил каждого кабеля, толщину сечения провода, выбрать марку. У выключателей указывают необходимый номинальный ток срабатывания. Для мощных потребителей электроэнергии (стиральных машин, бойлеров) следует тянуть отдельные жилы.

Вернуться к оглавлению

Полезные советы

При покупке составляющих для монтажа, необходимо учесть следующее:

Для такого вида работ лучше использовать розетки из керамики.

• Приобретать розетки и выключатели лучше керамические с медными контактами.
• Кабель выбирать мощнее, чем показали расчеты.
• Медные провода дороже, но они долговечнее алюминиевых.
• Выключатели и розетки для комнат с повышенной влажностью должны быть с более высокой степенью защиты.

Вернуться к оглавлению

Монтаж электропроводки

Если дом новый, штробление делать не приходится. Разводка выполняется до оштукатуривания. При замене старой электропроводки кирпичную стену необходимо предварительно подготовить. Пошаговая инструкция:

1. Нанести схему на стену в виде двух параллельных полос (ширина канавки).
2. Обесточить дом (квартиру).
3. Сделать штробу строго по разметке.
4. Подготовить выемки для коробок.
5. Прикрепить кабели к кирпичу пластиковыми скобами или алебастром. Специалисты рекомендуют закладывать проводку в пластиковые трубы. При таком варианте замену кабеля можно производить без демонтажа. Недостаток — штробление стен под проводку нужно делать глубже.
6. Установить монтажные и распределительные коробки на алебастр с учетом слоя штукатурки.
7. Заштукатурить штробы.
8. После полного высыхания, соединить все контакты. Подсоединение к входящему щитку выполняют в последнюю очередь.

Вернуться к оглавлению

Заключение

Бытовых приборов, работающих на электроэнергии, в каждой семье ежегодно становится все больше. Проводка в старых домах не была рассчитана на такую нагрузку, она физически и морально устарела. При замене электропроводки своими силами в кирпичном доме необходимо помнить, что собственник квартиры несет ответственность за безопасность всех жильцов.

Монтаж скрытой электропроводки: правила и последовательность

Прокладывая электрокабель, его обычно монтируют внутри стены или под штукатуркой. Электрокоммуникации выводят наружу лишь там, где требуется подключить розетки, выключатели или осветительные приборы. Что нужно знать, чтобы осуществить скрытый монтаж самостоятельно, не нарушая правил устройства электроустановок?

Подключение потолочного светильника

Подбор материалов

При монтаже внутренней проводки используют изолированные провода и кабели. Токонесущие жилы проводов покрыты изоляцией из резины или пластмассы. Кроме того, провода могут иметь поверх изоляции дополнительную защиту. Кабели, применяемые для электропроводки в индивидуальных домах и квартирах, тоже имеют пластмассовую или резиновую изоляцию и защиту и внешне мало отличаются от проводов. Например, ВВГ — кабель, а ПУГНП — провод. У них отдельные жилы покрыты изоляцией, а все жилы — общей наружной оболочкой.

Наружная оболочка у провода тоньше и мягче. Соответственно разница будет и в цене: кабель всегда дороже провода, но зато обладает повышенной устойчивостью к скачкам температуры, механическим воздействиям, износу изоляции и так далее.

Наилучшим сочетанием при монтаже домашней электрической сети будет использование кабеля ВВГ сечением 2,5 мм2 для розеток и провода ПУГНП сечением 1,5 мм2 — для освещения. Для ванных комнат и кухонь хорошо использовать ПВС.

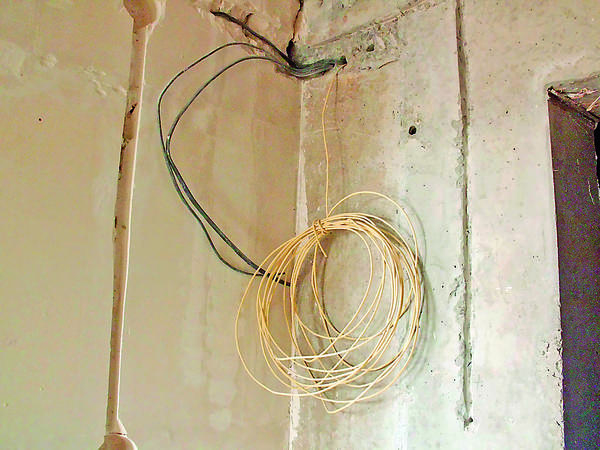

Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка


Правила монтажа

Для начала надо составить планы помещений, в которых будут вестись работы, а также выбрать тип расключения. На планах подробно отмечают, что именно предполагается сделать. Затем по каждой комнате вычерчивают развёртки стен, на которых с учётом всех размеров намечается путь прокладки кабеля. При этом нужно помнить несколько правил.

 • Расстояние от провода до пола или потолка должно быть не меньше 15 см. От оконных и дверных коробок — не меньше 10 см. При прокладке проводов рядом с трубами отопления расстояние до труб должно быть не менее 3 см.

• Провода ведут только в вертикальном или горизонтальном направлении. Не надо пытаться их экономить, укладывая по диагонали стены.

• Пересечения, перехлёст проводов нежелателен. Если избежать этого трудно, то расстояние между внешними оболочками должно быть не меньше 3 мм.

Типы расключений

Таких типов всего два: коробочное и расключение шлейфом.

Коробочное ещё совсем недавно был повсеместным. Суть его проста. Всю квартиру обходит один питающий кабель, от которого в каждом помещении отходят провода к электрическим точкам: розеткам, светильникам, выключателям. Разветвление питающего провода происходит в распаечной коробке, отсюда и названия метода.

Расход проводов при такой проводке — минимальный. В этом — её плюс. Минус же в том, что такой тип расключения не позволяет управлять отдельными частями сети с распределительного щитка.

Ответвления при коробочном расключении ведут от распаечных коробок

Расключение шлейфом нередко называют европейским, что видимо связано с укоренившимся у нас названием «евроремонт», при котором разводку ведут именно таким образом. Заключается он в следующем. От распределительного щитка, который устанавливается обычно на входе в квартиру, к каждому помещению подходят два провода, один из которых отвечает за розетки, а второй — за освещение. Каждый провод снабжён в щитке автоматическим выключателем, каждое отдельное помещение — УЗО (устройство защитного отключения).

Расход кабеля при таком способе расключения выше, чем при классическом, но зато он безопаснее. Кроме того, он позволяет легко управлять сетью — отключать её части при необходимости выполнить ремонт.

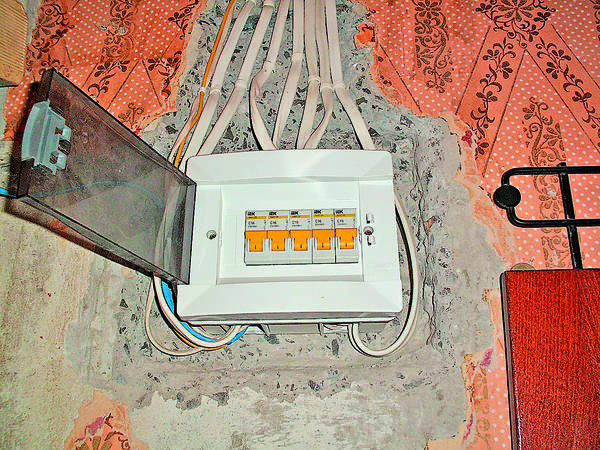

При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

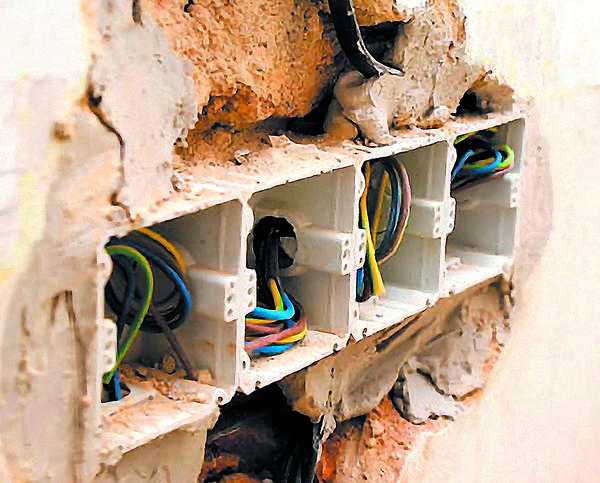

Установка подрозетников

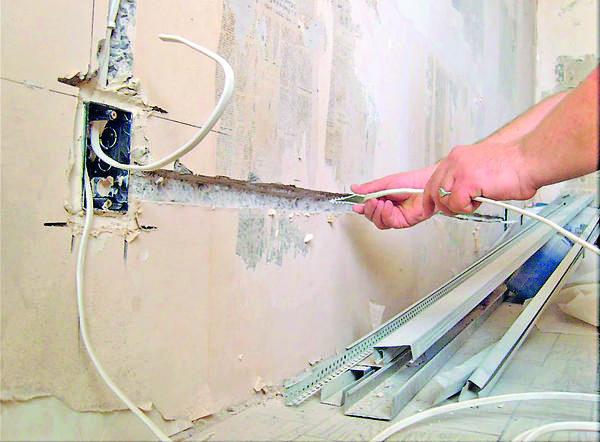

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

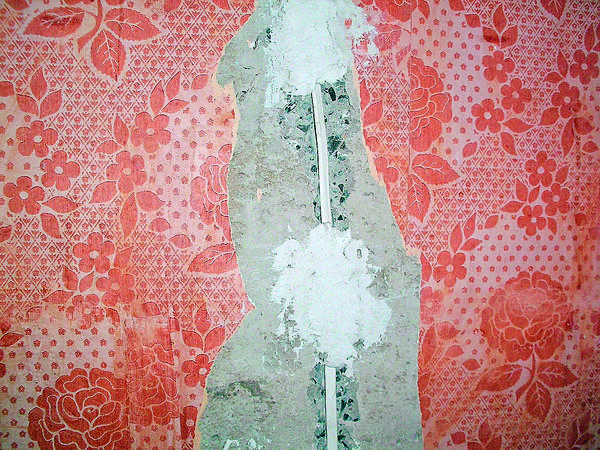

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

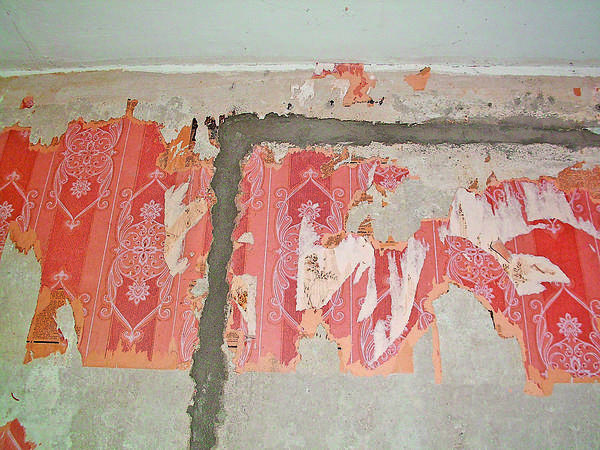

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

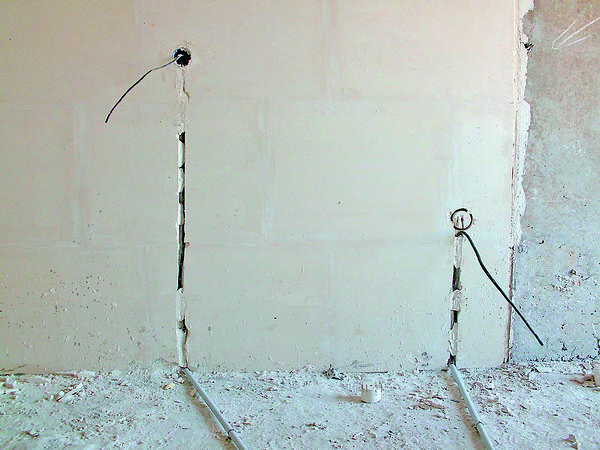

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

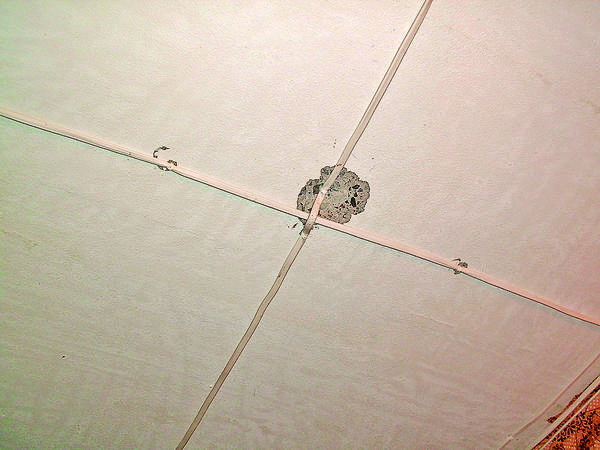

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Электропроводка в кирпичном доме, особенности и правила монтажа электропроводки. Как сделать правильно электропроводку в кирпичном доме своими руками, рекомендации по выполнению каждого этапа монтажных работ

Возрастание благосостояния людей, увеличение материальных доходов и стремление жить и растить детей в более комфортной обстановке привело к настоящему буму в загородном частном строительстве. Основным строительным материалом остается кирпич, прочный, надежный и экологически чистый. Естественно, что строительство дома — это не только возведение стен и кровли, это еще и обустройство сложных инженерных систем, одной их наиболее важных среди них является система подачи электроэнергии.

Варианты прокладки электропроводки

Поскольку чаще всего встречается кирпичное строительство одноэтажных и многоэтажных домов, то есть смысл подробно рассмотреть как именно обустраивается электропроводка в кирпичном доме.

Большой разницы в том, будет ли выполняться монтаж электропроводки в частном доме или в квартире кирпичной многоэтажки нет, главное различие заключается в более сложной схеме, которую потребуется сооружать при электрификации частного дома: подачу электроэнергии потребуется обеспечить в большее количество комнат, а также на придомовую территорию. Внутренняя проводка в кирпичном доме доме может производиться двумя способами:

• открытым, предполагающим прокладку электрокабеля в специальных пластиковых коробах по поверхности стен,
• закрытым, выполняющимся под штукатурку.

Естественно, первый способ применяется редко, разве что в подсобных помещениях — он негативно сказывается на эстетичности интерьера. Монтаж закрытой электропроводки может иметь особенности, зависящие от того, каким образом и из каких материалов выполняется внутренняя отделка помещения.

Как сделать электропроводку в доме под штукатурку

Монтаж электропроводки под штукатурку — вариант наиболее простой, для успешного выполнения работы достаточно будет аккуратного прикрепить все нужные провода к кирпичным стенам, естественно, перед началом отделочных работ. В качестве крепежных деталей рекомендовано использовать пластиковые скобы. Прокладывать кабеля следует строго в соответствии с разработанными схемами.

Для того, чтобы подключать всевозможные электроприборы в доме также потребуется установить розетки, для их монтажа потребуются подрозеточные короба. Поскольку подрозеточники не должны портить внешний вид стены, то их потребуется утопить в толщу стены. Глубина расположения определяется с учетом толщины штукатурки, для выполнения отверстий потребуется дрель. Фиксируют монтажные короба при помощи алебастра.

До проведения штукатурных работ также выполняют установку распределительных коробок. Монтируют их в каждой комнате, таким же образом, как и подрозетники, в середину них будут выводиться проложенные электрокабеля.

Монтаж электропроводки в кирпичном доме — какие кабеля следует использовать

Для выполнения качественной электропроводки рекомендуется использовать покрытые не поддерживающей горение ПВХ-оболочкой медные кабеля NYM или ВВГ, использование их устраняет опасность загорания при возникновении короткого замыкания, положительным моментом является также не склонность оболочки к выделению большого количество токсичного дыма в случае пожара. Если монтаж выполняется из проводов АПВ, ПВС, ПВ — то укладка выполняется в трубы или короба.

Для протягивания кабеля в трубе используется эластичная пластиковая протяжка:

• сначала в трубу протягивают протяжку,
• к ней крепят конец кабеля,
• далее протягивают электрокабель в трубу.

Специалисты рекомендуют выполнять прокладку скрытой электропроводки доме в пластиковые трубы, закрепленные на стенах. Главное удобство такого варианта — возможность замены проводки без демонтажа старой системы — достаточно будет извлечь старый кабель и протянуть новый в трубу, штробить стены при этом не потребуется. К оштукатуриванию стен можно приступать после укладки всех проводов, монтажа коробов, распределительных и монтажных. Естественно, слой штукатурки в таком случае должен превышать толщину проложенных кабелей.

Если планируется наносить на стены тонкий слой штукатурки, то спрятать кабеля будет некуда — выход из положения — прокладка в стенах специальных каналов, которые называют штробы. Несложным в выполнении будет вариант с облицовкой стен гипсокартоном. В таком случае провода, трубы или короба крепятся к стенам при помощи пластиковых скоб, монтаж гипсокартна надежно скроет все инженерные коммуникации. Специалисты рекомендуют при выполнении проводки подобным образом не нарушать правила ПУЭ и выполнять прокладку системы электроснабжения в соответствии со схемой.

Электропроводка в доме своими руками — пошаговая инструкция по размещению проводов в соответствии с правилами

Схема укладки проводов должна предусматривать строго вертикальное или горизонтальное их положение. Прокладывать провода по диагонали допускается только в мансардном помещении, с условием, что кабель будет проложен параллельно к линии потолка.

Выполнять горизонтальную прокладку скрытого типа рекомендовано на расстоянии 0,3 м от пола или на 0,3 м ниже уровня перекрытий. При необходимости проложить кабель можно немного выше, но с таким расчетом, чтобы расстояние от него до потолка было порядка 0,15 м. Но в идеале все-же следует ориентироваться на 0,3 м, это позволит предупредить неприятности при монтаже подвесных потолков.

Электропроводка в доме своими руками — как правильно сделать штробы

Способ прокладки электрокабелей под штукатурку или гипсокартон обычно применяют в новостройках. Если же проводка меняется во время ремонта старого дома или квартиры, то без штробления штукатурки обойтись не удастся.

Поскольку старая электропроводка упрятана под слой штукатурки, то для прокладки новой потребуется проделать каналы соответствующих габаритов, чтобы в них можно было утопить кабеля или трубы для размещения кабелей. Если слой штукатурки достаточно толстый, то штробить придется только слой штукатурки. Этот вариант более простой, при выполнении канавки в штукатурке прикладывать особые усилия не потребуется. Значительно хуже, если потребуется прокладывать канавку в кирпичной стене. Но если все-же придется штробить кирпич, то нельзя забывать, что ширина и глубина канавки не должна превышать 25 мм. Длина каждой штробы не должна превышать трех метров.

Обустраивать горизонтальные каналы на несущих стенах не разрешается. Штробить на потолке можно только штукатурку, но ни в коем случае — перекрытия. Не следует выполнять каналы так, чтобы в промежутке между выключателями, распредкоробками и розетками образовались многочисленные углы — их должно быть как много меньше. В идеале должен образоваться только один угол при переходе между горизонтальным и вертикальным каналами. При этом в расчет не берут стыки стен.

Для работы можно использовать перфоратор, ударную дрель, болгарку, обычные молоток и зубило, или же более современное устройство — штроборез. Он позволит быстро проложить ровную канавку нужной ширины и глубины. Выполняют штробы согласно составленной по всем правилам схеме.

1. Работу начинают с разметки стен, на которых рисуют линии прокладки кабелей. Это будут две параллельные линии выходящие из распредкоробки и пролегающие к месту расположения светильников, розеток, выключателей.
2. К выполнению работы нельзя приступать до тех пор, пока не будет произведена проверка на обесточивание всей уже существующей проводки — только такая мера сможет полностью обезопасить работающего человека.
3. Поскольку при работе с перфоратором или другими приспособлениями для штробления будет образовываться немало пыли, то потребуется обезопасить себя, одев защитные очки, респиратор, или хотя-бы марлевую маску, перчатки.
4. При работе с перфоратором рекомендовано использовать лопатку, широкие и короткие буры. В первую очередь в перфоратор устанавливают бур, по всей длине канавки делают отверстия. Максимальная их глубина — 25 мм, расстояние между отверстиями — порядка 15 мм. Далее устанавливают лопатку, при ее помощи удаляют фрагменты штукатурки или кирпича. Располагать лопатку поперечно к штробе не рекомендуется — это может привести к откалыванию кусков намного больших, чем требуется.
5. При работе с болгаркой потребуется алмазный диск, пропилов потребуется выполнить два, по обеим краям штробы.
6. Удалить ненужную штукатурку между пропилами можно при помощи перфоратора. Используя болгарку можно выполнить работу значительно быстрее, но пылеобразование при этом будет более активным. Идеальным вариантом будет уборка пыли мощным пылесосом — трубку которого должен держать помощник.
7. Неоспоримым преимуществом обладает штроборез — он прокладывает две параллельные линии канальчика одновременно. Конечно, для качественного выполнения работы также потребуются алмазные диски. Второе преимущество штробореза — возможность работать без пыли. После подготовки каналов из очищают от пыли и обрабатывают грунтовкой.
8. Аналогичным образом обустраивают места расположения распределительных и монтажных коробок. После крепления коробок на алебастр можно приступать к установке проводов.
9. Кабеля можно укладывать непосредственно в штробы и закрывать штукатуркой, или вставлять в размещенные углублениях трубки. Крепление труб, кабелей осуществляют при помощи алебастра, распорок или скоб.
10. По завершению укладки кабелей канавки заделывают штукатурной смесью.

Особенности составления схем электропроводки

Сразу-же отметим, что составление схемы проводки — процедура обязательная, составленная схема должна быть представлен а в соответствующие органы электронадзора для утверждения. Поэтому при составлении схемы следует учитывать определенные правила, о них мы упоминали выше.

Специалисты рекомендуют при проектировании предусматривать наличие хотя-бы двух отдельных веток:

• для питания осветительных приборов, выполняется проводом с сечением 1,5 кв.мм
• для подачи напряжения к розеткам, при ее прокладке должен использоваться кабель сечением не менее 2,5 кв.мм.
• Для более мощных устройств, типа бойлеров, стиральных машин и т.п. следует создавать отдельные ветки.

Распределительные коробки должны устанавливаться в каждой комнате. В случае необходимости протянуть провода сквозь стену:

• в ней делают отверстие,
• вставляют металлическую гильзу,
• на края гильзы одевают втулки из пластика
• протягивают провод.

Какие инструменты и материалы понадобятся для выполнения работ

Перед тем, как приступить к работе следует подготовить следующие материалы:

• кабеля необходимого сечения,
• алебастр,
• клемники,
• крепежные скобы,
• пластиковые втулки,
• металлические гильзы.

При прокладке проводки придется воспользоваться следующими инструментами:

• молотком,
• бокорезами,
• пассатижами,
• зубилом,
• монтажным ножом,
• отвертками,
• мультиметром,
• указателем напряжения.

Если подготовка к работе проведена правильно, то особых проблем при выполнении монтажа возникать не должно. Проложив кабеля соответственно схеме, по окончанию прокладки всех веток, их соединяют, затем выполняют измерительные работы.

Скрытая проводка в частном доме и квартире своими руками

Красивый дизайн и безопасность проживания людей диктуют необходимость прятать все электрические магистрали внутри стен или других строительных конструкций.

Однако этот процесс связан с ухудшением условий работы электрооборудования, проводов и кабелей, ограничением доступа к ним электриков.

Чтобы исключить ошибки монтажа и обеспечить безопасность бытовых электроприборов мы подобрали советы домашнему мастеру: как своими руками проложить скрытую проводку в квартире или частном доме, выполненном из разных строительных материалов.

Для улучшения наглядности они подкрепляются картинками, схемами и видеороликом.

Планируя ремонт квартиры ее владелец должен предварительно оценить стоимость будущих работ и материалов. Но, при этом важно обеспечить надежность эксплуатации электропроводки. Иначе все старания по созданию уникального дизайна могут быть напрасными из-за возникновения неисправностей или аварийных ситуаций.

Содержание статьи

План-схема прокладки магистралей

Безопасный монтаж электропроводки немыслим без четкого предварительного планирования с оформлением рабочей схемы.

Домашний мастер может создать план на бумаге с помощью карандаша и обыкновенной линейки или рулетки, облегчающей точное измерение расстояний. Но для его надежной работы необходимы знания электрической схемы и навыки опытного электрика.

Если же их недостаточно, то можно обратиться за помощью к специалистам, используя компьютерную программу «Электрик 7.8» для выполнения технических расчетов. Она специально создана для облегчения подобной работы, поставляется на бесплатной основе, выполняет сложные расчеты схемы за счет продуманных алгоритмов и введенных данных.

Наглядно оформить схему прокладки цепей освещения как и магистралей силовой розеточной группы можно в офисной программе Visio. Эти вопросы уже раскрыты отдельными статьями.

Требования к электропроводке

Закрытые внутри строительных конструкций токоведущие жилы кабеля под действием тока нагреваются больше, чем на открытом воздухе: нарушен баланс между приходом и отводом тепла в окружающую среду. За счет этого их защитная изоляция подвержена более интенсивному старению и быстрому разрушению.

Для исключения перегрева изоляции закрытой проводки:

1. увеличивают проводимость металла токопроводящей жилы, подбирая его по меньшему электрическому сопротивлению;
2. повышают площадь поперечного сечения.

Материал жил

В наших жилых домах встречается два вида проводки:

1. алюминиевая;
2. медная.

Алюминиевый кабель дешевле в производстве и легче по весу. Его массово использовали в схеме проводки раньше, когда бытовые приборы потребляли невысокие мощности.

В современных квартирах с большим энергопотреблением монтаж новых алюминиевых проводов запрещен правилами и нормативами. А внутри старых зданий они просто потихоньку дорабатывают свой ресурс.

Объясняется это повышенными свойствами пластичности мягкого алюминия, который легко деформируется при монтаже от сильного сжатия винтовыми соединениями и температурными нагрузками.

Клеммники с винтами изготавливают из стальных сплавов, коэффициент линейного расширения которых отличается от алюминия. При одинаковом нагреве сталь расширяется больше и дополнительно деформирует мягкую жилу провода, сжимая ее.

Во время охлаждения стальные детали возвращаются в первоначальное состояние, а алюминий, подвергнувшийся дополнительному сжатию, ослабляет электрический контакт. Образующаяся оксидная пленка на его поверхности ухудшает его переходное сопротивление. В результате нарушается проводимость и создаётся повышенный нагрев.

Качество и техническое состояние алюминиевой проводки необходимо намного чаще контролировать, чем медной. Иначе высока вероятность постепенного повреждения ее изоляции, приводящая к искрениям и возникновению пожара.

Основные характеристики изоляции

Производители защищают провода и кабели одним или несколькими слоями изоляции, которая, как и все технические изделия, может подвергаться разрушениям при неправильном хранении, монтаже, эксплуатации и иметь различные характеристики.

По стойкости к огню изоляцию для бытовой электропроводки разделяют на:

1. обычную, подверженную горению;
2. не поддерживающую горения, маркируемую индексами «нг»;
3. с пониженным выделением газов при высоком нагреве, обозначаемую латинскими буквами «LS».

Чем выше стойкость изоляции кабеля к разрушению от нагрева и возгорания, тем он дороже. Кабель с маркировкой изоляции КВВГ нг-LS обладает лучшими противопожарными свойствами.

Опасные марки проводов

Специально для монтажа бытового электрооборудования и подобных целей по государственным стандартам выпускаются провода марки ППВ из меди и АППВ — алюминия с однослойной изоляцией.

С переходом части производственных мощностей в частные руки отдельные предприятия перешли на изготовление провода новой марки ПУНП. Для его производства разработаны специальные технические условия прямо на заводе. Они допускают ухудшенные эксплуатационных характеристик ГОСТа, снижают качество за счет уменьшения площади токопроводящих жил и применения упрощенных сортов изоляции. Даже ее двухслойное покрытие работает хуже, чем один слой у провода ППВ.

Провод ПУНП опасен в эксплуатации: при незначительном перегреве изоляции, повышенном напряжении, увеличенных нагрузках он может стать причиной пожара.

Места прокладки электрических магистралей

Скрытая электропроводка не видна при эксплуатации и по этой причине кабель часто повреждают при ремонте квартиры своими руками, когда сверлят отверстия в стенах для крепления мебели, полочек, светильников, ковров. Чтобы этого избежать маршруты проводов и кабелей располагают строго по определённым правилам:

Это правило позволяет хозяину лучше ориентироваться при выполнении ремонта по расположенным на стенам розеткам, выключателям и распределительным коробкам.

Однако в домах, построенных в разное время, существует много особенностей схемы прокладки электрических магистралей.

Здания из бетона

Как правило они выполняются многоэтажными строениями, имеют большое количество различных схем размещения скрытой электропроводке.

Кабельные маршруты брежневских панелек

Старые панельные дома собирались из заготовок, отлитых на заводах по шаблонам. В них создавались предусмотренные технической документацией каналы для прокладки электрических магистралей. Их располагали в строго определенных местах для экономии кабелей и проводов, часто по кратчайшим путям.

Электрики коммунальных хозяйств, обслуживающие подобные здания, знают кабельные маршруты в таких панелях. Их расположение оговорено в схеме строительной документации.

Прокладка проводки по потолку

Основные кабельные маршруты расположены по потолочным плитам или балкам перекрытия, а на стенах установлены вертикальные спуски к розеткам и выключателям.

Схема лучше всего подходит для квартир с натяжными или подвесными потолками, исключающими необходимость штробления несущих потолочных плит, ибо этот процесс снижает их прочность, создает риск обрушения.

Прокладка проводки под полом

Схема предполагает выполнение разводки кабельной сети квартиры непосредственно по базовой поверхности плит под напольным покрытием, отвод их вертикальными линиями к розеткам и выключателям.

Комбинированная прокладка проводки

Схема учитывает оба вышеперечисленных варианта. Но она может иметь особенности, причем не всегда обеспечивающие высокую безопасность.

Опасный вариант комбинированной прокладки проводов

Панельные дома, собираемые армейскими строительными батальонами, имели оригинальную схему монтажа скрытой электропроводки. Она выполнялась алюминиевым двухжильным проводом, называемым в среде электриков «лапшой». Он уже давно устарел, но все еще работает там, где не выполнена реконструкция.

Эту лапшу от квартирного щитка прокладывали сразу двумя отдельными магистралями для розеток и цепей освещения по полу. Причем сразу на две квартиры, расположенных одна над другой.

Провода розеточной группы приподнимали внутри стены через заводские полости в своей квартиры, а для выключателей и светильников соседа снизу делали спуски через стыки плит вниз. Соединения проводов выполняли скруткой со сваркой и защищали туго надетыми кембриками.

Опасности алюминиевой проводки, раскрытые выше, в этой схеме монтажа осложняются тем, что «лапша» брошена прямо по бетонным плитам и расположена под лагами деревянного пола. За счет механических нагрузок она со временем просто обламывается.

Дома из пеноблоков и кирпича

Монтаж скрытой электропроводки связан с вырезанием протяженных магистралей внутри стен и других конструктивных элементов. Эту очень пыльную и грязную работу облегчить может профессиональный инструмент — штроборез, используемый в комплексе со строительным пылесосом.

Сразу хочется предупредить, что бытовые пылесосы не обладают достаточной степенью защиты двигателя. Они от мощного потока строительной пыли быстро выходят из строя. Восстанавливать их не всегда получается.

Создавать штробы также можно:

Штробы для кабелей скрытой электропроводки не должны ослаблять механическую прочность несущих строительных конструкций. Их выполняют минимально необходимой глубиной.

Кабели в штробах допустимо размещать двумя способами:

1. с возможностью их замены под созданным сверху декоративным покрытием;
2. стационарным монтажом.

Монтаж в гофрорукавах

В продаже существует широкий выбор гофрированных рукавов, выполненных из пластика или металлов.

Такая гофра, заштукатуренная внутри штробы, позволяет заменять кабель в случае его повреждения.

Закрепление штукатурными смесями

Кабели в прочной защитной оболочке, например, марки КВВГ нг-LS, допустимо монтировать стационарно без помещения в гофру. Поскольку они будут работать без возможности замены, то к их выбору по протекающим нагрузкам необходимо подойти очень ответственно, обратив внимание на защиту:

Обе эти функции может выполнить дифференциальный автомат.

Деревянные строения

Монтаж скрытой проводки в зданиях из древесины связан с необходимостью одновременного решения следующих задач:

1. хорошей горючести дерева;
2. усадки здания;
3. возникновения конденсата в полостях при морозе.

Пожарная опасность

Когда возгорание начинается в открытой проводке, то место развития пожара хорошо видно, а доступ к нему, как правило, свободен. Начинающийся пожар можно быстро затушить водой или другими способами.

Место появления огня в скрытой проводке быстро определить практически не возможно: доступа к нему нет. Поэтому применять противопожарные средства на начальном этапе возгорания очень сложно. Когда же огонь прожжет стену и вырвется наружу, то погасить его сможет только специальная пожарная бригада, и то не всегда.

Меры профилактики

Химическая промышленность выпускает различные противопожарные пропитки для обработки древесины, которые задерживают начало возгорания. Мастера строители их массово используют в своей деятельности.

Однако время действия этой защиты от разогретых до высокой температуры проводов очень непродолжительное, а искры коротких замыканий хорошо воспламеняют древесину даже с противопожарной пропиткой.

Техническое решение

ПУЭ разрешает монтаж скрытой электропроводки в зданиях из горючих материалов только с соблюдением ряда условий:

• размещение электрических магистралей внутри герметичных коробов из металла;
• исключение из работы проводов и кабелей, изоляция которых поддерживает горение;
• наличие доступа к любым элементам электрической схемы.

Выполнить эти требования можно, но не бюджетными средствами. Потребуются большие материальные затраты, время и бригада специалистов.

Усадка

Древесина в своей структуре содержит влагу, которая в процессе эксплуатации здания испаряется из нее. В результате усушки материала происходит усадка всей конструкции. Технологии строительства предусматривают различные способы учета этих процессов.

Однако проложенная внутри стен скрытая проводка подвергается постепенным деформациям, от которых может быть повреждена.

Конденсат

Теплый воздух, попавший в холодную среду, выделяет влагу, содержащуюся в нем в виде пара. Этот процесс можно наблюдать на трубопроводах холодной воды.

Если труба будет охлаждаться снаружи, а теплые воздух находиться внутри, то конденсат станет стекать по внутренним полостям. По этому принципу образуется влага в холодное время на скрытой проводке внутри деревянного дома.

Выполнить надежно и безопасно монтаж скрытой проводки в деревянном доме своими руками можно, но без хороших навыков строителя и электрика очень сложно. А правильного бюджетного решения этого вопроса не существует.

Каркасное строительство из СИП-панелей

Здания этого типа, как и из древесины, относятся к наиболее пожароопасным. К ним предъявляют все те же требования ПУЭ. Поэтому выполнять в них монтаж скрытой проводки в наших условиях весьма рискованно, сложно и проблематично.

Однако в западных странах, где каркасное строительство широко распространено, эта проблема снята. Международная электротехническая комиссия успешно разрешила ее в 1999 году, подтвердив своими нормативами разработку схемы устройств дуговой защиты компании Сименс.

Подобные автоматические защиты в виде модулей, устанавливаемые в квартирные и домовые электрощиты, постоянно контролируют форму синусоид проходящего электрического тока и напряжения, сравнивают их с идеальной гармоникой.

При малейшем нарушении диэлектрических свойств слоя изоляции устройства дуговой защиты обнаруживают искажение формы сигналов и отключают питание с подключенной схемы.

Владельцу квартиры остается только найти причину срабатывания защиты и устранить ее.

Однако в нашей стране подобные защиты пока не разрешены к массовому использованию из-за недостатков законодательной базы. Поэтому монтаж скрытой проводки в каркасных и деревянных домах приходится делать по требованиям собственного ПУЭ,

После монтажа проводки до включения ее под нагрузку необходим выполнить электрические измерения, включая:

Они помогут безопасность выявить допущенные ошибки, предотвратить аварийные ситуации.

По теме статьи рекомендуем посмотреть видеоролик владельца «Кабель РФ» “Электропроводка в квартире”.

Ждем ваших вопросов в комментариях и напоминаем, что вы можете поделиться этим материалом с друзьями в соц сетях.

Полезные товары

Скрытая проводка в кирпичном доме

Кабели скрытой электропроводки в кирпичном доме обычно закладываются в специально подготовленные штробы или протягиваются в гофрированной трубе, скрытой за листами обшивки из гипсокартона.

Как прокладывать скрытую проводку?

Скрытую проводку в кирпичном доме необходимо прокладывать непосредственно под слоем нанесенной штукатурки. Приступать к работам по ее укладке следует по окончании строительных работ и до настила чистового пола. Проходить скрытая проводка должна строго по вертикали либо вдоль горизонтальных линий, на расстоянии 10-15 см. от потолка. Проводку под полом следует укладывать параллельно стенам. Не помешает сохранить подробный план скрытой проводки.

Какой должна быть электропроводка?

Электропроводку изначально лучше заложить трехпроводную. Третий (PE) проводник стоит заложить, даже если общий электрощит не имеет соответствующей магистральной линии. Желто-зеленый провод PE в такой ситуации просто не будет подключен. Повысить электробезопасность можно, предусмотрев установку дифференциальных автоматических выключателей для потенциально опасных помещений, таких как кухня или ванная комната.

Для скрытой проводки в кирпичном доме желательно использовать типовой кабель ВВГ или более дорогой NYM. Их изоляция легко выдержит замазку из жидкого раствора непосредственно в штробе. Для систем освещения достаточен провод сечением 1,5 мм2, а для проводки, питающей электрические розетки, лучше использовать провода диаметром 2,5 мм2. К электроплите потребуется провести кабель сечением от 4 мм2.

При прокладке скрытой проводки можно использовать различные распределительные щиты, выключатели и розетки. Однако специальные модели, предназначенные для совместного использования со скрытой проводкой, более компактны и смотрятся гармоничнее. В кирпичных стенах под них придется монтировать специальные подрозетники.

Скрытая проводка в кирпичном доме видео:
